2014 Lancia Thema Drift- och underhållshandbok (in Swedish)

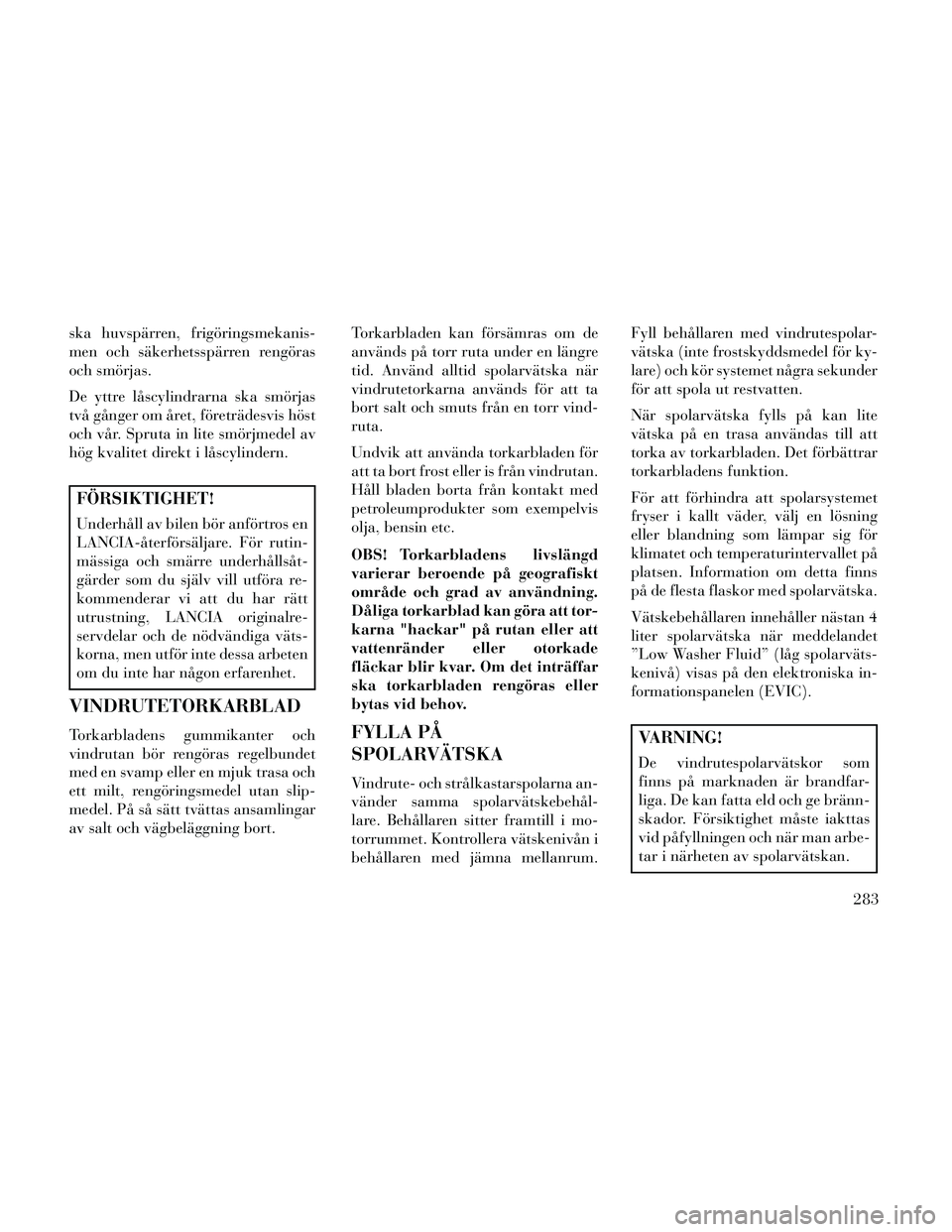

ska huvspärren, frigöringsmekanis-
men och säkerhetsspärren rengöras
och smörjas.
De yttre låscylindrarna ska smörjas
två gånger om året, företrädesvis höst
och vår. Spruta in lite smörjmedel av
hög kvalitet direkt i låscylindern.
FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
LANCIA-återförsäljare. För rutin-
mässiga och smärre underhållsåt-
gärder som du själv vill utföra re-
kommenderar vi att du har rätt
utrustning, LANCIA originalre-
servdelar och de nödvändiga väts-
korna, men utför inte dessa arbeten
om du inte har någon erfarenhet.
VINDRUTETORKARBLAD
Torkarbladens gummikanter och
vindrutan bör rengöras regelbundet
med en svamp eller en mjuk trasa och
ett milt, rengöringsmedel utan slip-
medel. På så sätt tvättas ansamlingar
av salt och vägbeläggning bort.Torkarbladen kan försämras om de
används på torr ruta under en längre
tid. Använd alltid spolarvätska när
vindrutetorkarna används för att ta
bort salt och smuts från en torr vind-
ruta.
Undvik att använda torkarbladen för
att ta bort frost eller is från vindrutan.
Håll bladen borta från kontakt med
petroleumprodukter som exempelvis
olja, bensin etc.
OBS! Torkarbladens livslängd
varierar beroende på geografiskt
område och grad av användning.
Dåliga torkarblad kan göra att tor-
karna "hackar" på rutan eller att
vattenränder eller otorkade
fläckar blir kvar. Om det inträffar
ska torkarbladen rengöras eller
bytas vid behov.FYLLA PÅ
SPOLARVÄTSKA
Vindrute- och strålkastarspolarna an-
vänder samma spolarvätskebehål-
lare. Behållaren sitter framtill i mo-
torrummet. Kontrollera vätskenivån i
behållaren med jämna mellanrum.Fyll behållaren med vindrutespolar-
vätska (inte frostskyddsmedel för ky-
lare) och kör systemet några sekunder
för att spola ut restvatten.
När spolarvätska fylls på kan lite
vätska på en trasa användas till att
torka av torkarbladen. Det förbättrar
torkarbladens funktion.
För att förhindra att spolarsystemet
fryser i kallt väder, välj en lösning
eller blandning som lämpar sig för
klimatet och temperaturintervallet på
platsen. Information om detta finns
på de flesta flaskor med spolarvätska.
Vätskebehållaren innehåller nästan 4
liter spolarvätska när meddelandet
”Low Washer Fluid” (låg spolarväts-
kenivå) visas på den elektroniska in-
formationspanelen (EVIC).
VARNING!
De vindrutespolarvätskor som
finns på marknaden är brandfar-
liga. De kan fatta eld och ge bränn-
skador. Försiktighet måste iakttas
vid påfyllningen och när man arbe-
tar i närheten av spolarvätskan.
283

FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
LANCIA-återförsäljare. För rutin-
mässiga och smärre underhållsåt-
gärder som du själv vill utföra re-
kommenderar vi att du har rätt
utrustning, LANCIA originalre-
servdelar och de nödvändiga väts-
korna, men utför inte dessa arbeten
om du inte har någon erfarenhet.
INTERVENTIONSSTRATEGI
FÖR REGENERERING –
3,0-LITERS
DIESELMOTOR
Fordonet är utrustat med en ultramo-
dern motor och avgassystem med ett
dieselpartikelfilter. Motorn och av-
gassystemets efterbehandlingssystem
arbetar tillsammans för att uppfylla
utsläppskraven. Systemet reglerar
motorns förbränning så att avgas-
systemet kan fånga in och förbränna
förorenande partikelämnen (PM)
utan inblandning från föraren.Se "Elektronisk informationspanel
(EVIC)" i avsnittet "Förstå instru-
mentpanelen" för ytterligare infor-
mation.
AVGASSYSTEM
Det bästa skyddet mot att koloxid
tränger in i kupén är ett felfritt avgas-
system.
Om avgassystemet låter annorlunda,
om lukten av avgaser kan kännas
inuti fordonet eller om underredet el-
ler bakdelen har skadats ska man låta
en behörig mekaniker se över hela
avgassystemet och omkringliggande
karossdelar för att se om någon del
har skadats, blivit sliten eller sitter
löst. Öppna skarvar och lösa anslut-
ningar kan leda till att avgaser sipprar
in i passagerarutrymmet. Låt även
kontrollera avgassystemet när
fordonet hissas upp i samband med
smörjning eller oljebyte. Byt delar vid
behov.
VARNING!
Avgaser kan skada eller döda. De
innehåller koloxid (CO), som är
färg- och luktlös. Inandning kan
orsaka medvetslöshet och med ti-
den förgiftning. Mer information
om hur du undviker att andas in
koloxid (CO) finns i avsnittet
”Säkerhetstips/Avgaser” i ”Värt att
veta före start”.
FÖRSIKTIGHET!
Katalysatorn kräver blyfri bensin.
Blyad bensin förstör effektiviteten
hos katalysatorn som avgasrenande
enhet och kan allvarligt försämra
motorns prestanda och orsaka all-
varliga skador på motorn.
Under normala driftförhållanden
kräver katalysatorn inget underhåll.
Det är emellertid viktigt att motorn är
rätt inställd så att katalysatorn funge-
rar som den ska och inte skadas.
284

FÖRSIKTIGHET!
Om fordonet inte hålls i korrekt
skick kan det leda till skador på
katalysatorn. I händelse av fel på
motorn, speciellt om motorn miss-
tänder eller vid annan effektförlust,
ska fordonet kontrolleras omedel-
bart. Fortsatt körning med allvar-
liga fel kan göra att katalysatorn
överhettas, vilket kan ge skador på
katalysatorn och andra komponen-
ter.
OBS! Avsiktlig ändring av
avgassystemet/katalysatorn kan
vara åtalbart.
VARNING!
Ett hett avgassystem kan starta en
brand om man parkerar över lätt-
antändligt material. Sådana mate-
rial kan vara gräs eller löv som
kommer i kontakt med avgassyste-
met. Parkera eller kör inte fordonet
i områden där avgassystemet kan
komma i kontakt med någonting
som kan fatta eld. I enstaka fall kan större driftstör-
ningar i motorn ge upphov till en
bränd lukt, som kan vara tecken på
överhettning av katalysatorn. Om det
inträffar, stanna fordonet på en säker
plats, stäng av motorn och låt motorn
och fordonet svalna. Service och in-
ställning enligt tillverkarens specifi-
kationer ska sedan utföras omedel-
bart.
Så här undviks skador på katalysa-
torn:
Stäng inte av motorn eller slå av
tändningen när en växel är ilagd
och fordonet är i rörelse.
Försök inte starta motorn genom att skjuta eller bogsera fordonet.
Låt inte motorn gå på tomgång om tändstiftskablar är urkopplade el-
ler borttagna, exempelvis vid diag-
nostisk testning, eller i längre pe-
rioder under besvärliga
förhållanden.
KYLSYSTEM
VARNING!
Vid arbete nära kylfläkten skakabeln till fläktmotorn kopplas
bort eller tändningslåset vridas
till LOCK-läge (lås). Fläkten är
temperaturstyrd och kan starta
när som helst när tändningslåset
är i läget ON (på).
Föraren och omkringvarande personer kan bli svårt brända av
het kylvätska eller av ånga från
kylaren. Om det syns eller hörs
att ånga kommer ut under huven
får huven inte öppnas förrän ky-
laren har svalnat. Öppna aldrig
kylarlocket när kylaren är varm.
285

FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
LANCIA-återförsäljare. För rutin-
mässiga och smärre underhållsåt-
gärder som du själv vill utföra re-
kommenderar vi att du har rätt
utrustning, LANCIA originalre-
servdelar och de nödvändiga väts-
korna, men utför inte dessa arbeten
om du inte har någon erfarenhet.
Kontrollera kylvätskan
Kontrollera kylvätskans frysskydd
(glykolhalt) varje år (innan vintern).
Om kylvätskan är förorenad eller
rostfärgad ska systemet tömmas, spo-
las ur och fyllas på med ny kylvätska.
Kontrollera framsidan på luftkondi-
tioneringskondensorn med avseende
på eventuell ackumulering av insek-
ter, löv etc. Om den är smutsig, rengör
den försiktigt genom att spreja vatten
från en trädgårdsslang vertikalt ner
på kondensorns framsida.
Kontrollera att slangarna till expan-
sionskärlet inte är spruckna, murk-
nade eller att gummit är trasigt.
Kontrollera även att förbindningarna mellan kylaren och expansionskärlet
inte läcker. Kontrollera att hela sys-
temet är tätt.
När motorn har normal användnings-
temperatur (men är avstängd),
kontrollera att kylarens trycklock slu-
ter ordentligt tätt genom att tömma ur
en liten mängd kylvätska från kyla-
rens tappventil. Om trycklocket sluter
tätt börjar kylvätskan tömmas ur ex-
pansionskärlet. TA INTE AV KY-
LARLOCKET NÄR KYLAREN ÄR
VARM.
Kylsystem – tömning, spolning
och påfyllning
Om kylvätskan är smutsig eller inne-
håller avsevärda mängder avlag-
ringar, rengör och spola ur med ett
lämpligt rengöringsmedel för kylsys-
tem. Skölj därefter systemet noga för
att ta bort alla avlagringar och kemi-
kalier. Gör dig av med den gamla
kylvätskan på ett miljövänligt sätt.
Se "Serviceprogram" för information
om rätt serviceintervall.
Val av kylvätska
Använd endast den typ av kylvätska
som tillverkaren rekommenderar. Se
avsnittet "Vätskor, smörjmedel och
originaldelar" i "Underhåll av
fordonet" för mer information.
FÖRSIKTIGHET!
Blandning av annan kylvätska än
specificerad motorkylvätska kan
leda till skada på motorn och till
försämrat rostskydd. Om en icke-
specificerad kylvätska hälls i kyl-
systemet i en nödsituation ska
den ersättas med specificerad
kylvätska så snart som möjligt.
Använd inte enbart rent vatten eller alkoholbaserade kylarväts-
kor (frostskydd). Använd inte
ytterligare rostskydd eller rost-
skyddsprodukter eftersom de
kanske inte är lämpliga att an-
vända tillsammans med kyl-
vätskan och kan täppa igen kyla-
ren.
(Fortsättning)
286

FÖRSIKTIGHET!(Fortsättning)
Propylenglykolbaserade kylväts-kor får inte användas i det här
fordonet. Användning av propy-
lenglykolbaserade kylvätskor re-
kommenderas inte.
Fylla på kylvätska
Fordonet har försetts med en förbätt-
rad kylvätska (frostskydd) som tillå-
ter längre underhållsintervall. Kyl-
vätskan kan användas i upp till tio år
eller 240 000 km innan den behöver
bytas. För att förhindra att den här
utökade perioden förkortas är det
viktigt att samma kylvätska används
under hela fordonets livslängd.
Påfyllning av kylvätska:
Använd endast rent vatten, t.ex. des-
tillerat eller avjoniserat vatten, vid
blandning av vatten och frostskydds-
medel. Användning av vatten med
lägre kvalitet minskar korrosions-
skyddet i motorns kylsystem. Observera att det är ägarens ansvar
att fordonet har rätt frostskydd i en-
lighet med de temperaturer som före-
kommer i området där fordonet an-
vänds.
OBS! Blandning av olika typer av
kylvätskor förkortar vätskans livs-
längd och kräver tätare byten av
kylvätska.
Kylarens trycklock
Locket måste vara helt åtdraget för
att förhindra förlust av kylvätska och
för att kylvätskan ska rinna tillbaka
till kylaren från expansionskärlet.
Locket ska inspekteras och rengöras
om det finns smuts på förslutnings-
ytorna.
VARNING!
Varningen ”DO NOT OPEN
HOT” (öppna inte när det är
hett) på kylarlocket är en säker-
hetsåtgärd. Fyll aldrig på kyl-
vätska om motorn är överhettad.
Lossa inte eller ta bort locket för
att kyla ner en överhettad motor.
Hettan gör att tryck byggs upp i
kylsystemet. För att förhindra
skållning eller skada ska man
aldrig ta bort kylarlocket när sys-
temet är varmt eller under tryck.
Använd inte ett kylarlock annat än det som är specificerat för
fordonet. Det kan resultera i per-
sonskada eller skada på motorn.
Bortskaffning av begagnad
kylvätska
Begagnad etylenglykolbaserad kyl-
vätska är en reglerad substans som
måste bortskaffas på rätt sätt.
Kontrollera med lokala myndigheter
vad som gäller vid avfallshantering på
orten. För att förhindra att djur och
barn får i sig vätskan ska etylengly-
kolbaserad kylvätska inte förvaras i
287

öppna behållare eller ligga kvar i pö-
lar på marken. Om ett barn eller djur
sväljer vätskan ska nödhjälp omedel-
bart sökas. Torka bort eventuellt spill
på marken omedelbart.
Kylarvätskenivå
Via expansionskärlet kan man snabbt
kontrollera om kylvätskans nivå är
den korrekta. När motorn är avstängd
och kall bör kylvätskenivån i expan-
sionskärlet befinna sig mellan de lä-
gen som anges på behållaren.
Kylaren förblir normalt helt full, så
det finns ingen anledning att ta bort
kylarlocket om man inte skall
kontrollera kylvätskans fryspunkt el-
ler byta kylvätska. Underrätta servi-
cemekanikern om detta. Så länge som
motorns drifttemperatur är normal
behöver expansionskärlet kontrolle-
ras endast en gång i månaden.
När kylvätska behöver fyllas på ska
det göras via expansionskärlet. Över-
fyll inte.Viktigt att komma ihåg
OBS! När fordonet stoppas efter
några kilometers körning kan man
ibland se ånga komma ut från
framsidan på motorrummet. Det
här är normalt ett resultat av fukt
från regn eller hög fuktighet som
ackumuleras på kylaren och för-
ångas när termostaten öppnas och
låter varm kylvätska komma in i
kylaren.
Om en undersökning av motorrum-
met visar att det inte finns läckor på
kylare eller slangar kan fordonet kö-
ras säkert. Ångan försvinner snart.
Överfyll inte expansionskärlet.
Kontrollera kylvätskans fryspunkt
i kylaren och i expansionskärlet.
Om kylvätska måste fyllas på ska
innehållet i expansionskärlet också
skyddas mot att frysa.
Om kylvätska ofta måste fyllas på eller om nivån i expansionskärlet
inte sjunker när motorn kyls, ska
kylsystemet trycktestas för läckor. Se till att kylvätskan är en bland-
ning av minst 50 procent frost-
skyddsmedel och destillerat vatten
för ordentligt korrosionsskydd av
motorn, vilken innehåller
aluminiumkomponenter.
Se till att kylarens och expansions- kärlets överfyllningsslangar inte är
vridna eller igensatta.
Håll framsidan på kylaren ren. Om fordonet är utrustat med luftkondi-
tionering ska man även hålla kon-
densorns framsida ren.
Byt inte termostaten för sommar- eller vinterkörning. Om byte nå-
gonsin blir nödvändigt ska EN-
DAST korrekt typ av termostat
monteras. Andra termostattyper
kan ge sämre kylningseffekt, hög
bränsleförbrukning och ökade ut-
släpp.
BROMSSYSTEM
För att säkra bromssystemets pres-
tanda ska alla bromssystemets kom-
ponenter kontrolleras regelbundet. Se
"Serviceprogram" för information om
rätt serviceintervall.
288

VARNING!
Att bromsa hela tiden under kör-
ning kan leda till bromsfel och
eventuellt en olycka. Att köra med
foten vilande på bromspedalen kan
resultera i överhettning av broms-
arna, onödigt slitage på bromsbe-
läggen och möjlig bromsskada.
Föraren får då inte tillgång till full
bromsverkan i en nödsituation.
FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
LANCIA-återförsäljare. För rutin-
mässiga och smärre underhållsåt-
gärder som du själv vill utföra re-
kommenderar vi att du har rätt
utrustning, LANCIA originalre-
servdelar och de nödvändiga väts-
korna, men utför inte dessa arbeten
om du inte har någon erfarenhet.Huvudbromscylinder – kontroll
av bromsvätskenivå
Kontrollera vätskenivån i huvud-
bromscylindern omedelbart om
bromssystemets varningslampa indi-
kerar systemfel.
Kontrollera vätskenivån i huvud-
bromscylindern vid service i motor-
rummet.
Rengör locket på huvudbromscylin-
dern innan det tas bort. Fyll på vätska
tills nivån når markeringen "MAX"
på sidan av huvudcylinderns behål-
lare.
Fyll på tillräckligt med vätska för att
komma upp till den nivå som anges på
bromsvätskebehållaren. På skiv-
bromsar förväntas vätskenivån
sjunka när bromsklossarna nöts. Låg
vätskenivå kan emellertid vara orsa-
kad av en läcka och en kontroll kan
bli nödvändig.
Använd endast bromsvätskor som re-
kommenderas av tillverkaren. Se av-
snittet "Vätskor, smörjmedel och
originaldelar" i "Underhåll av
fordonet" för mer information.
VARNING!
Använd endast bromsvätskor
som rekommenderas av tillverk-
aren. Se avsnittet ”Vätskor,
smörjmedel och originaldelar” i
”Underhåll av fordonet” för mer
information. Användning av fel
typ av bromsvätska kan allvarligt
skada bromssystemet och/eller
försämra dess prestanda. Infor-
mation om rätt typ av broms-
vätska för fordonet finns på den
originalmonterade huvudbroms-
cylinderns vätskebehållare.
Använd endast ny bromsvätska eller vätska som har förvarats i en
tätt försluten behållare så att den
inte har förorenats av främmande
ämnen eller av fukt. Se till att
locket på huvudbromscylinderns
vätskebehållare alltid är åtskru-
vat. Bromsvätska i en öppen be-
hållare absorberar fukt från luf-
ten vilket minskar kokpunkten.
Det kan medföra att den oväntat
kokar under hård eller långvarig
inbromsning, med resultat att
(Fortsättning)
289

VARNING!(Fortsättning)
bromskraften plötsligt försvinner.
Det kan resultera i en olycka.
Överfyllning av bromsvätskebe- hållaren kan resultera i spill av
bromsvätska på heta motordelar,
vilket kan göra att den börjar
brinna. Bromsvätska kan också
skada lackerade ytor och vinyl.
Var försiktig så att inte den kom-
mer i kontakt med sådana ytor.
Låt inte petroleumbaserad vätska förorena bromsvätskan. Pack-
ningar i bromssystemet kan ska-
das, vilket kan göra att broms-
kraften minskar helt eller delvis.
Det kan leda till en olycka.
AUTOMATISK
VÄXELLÅDA
Val av smörjmedel
Det är viktigt att rätt växellådsolja
används för att försäkra sig om att
växellådan fungerar på bästa sätt un-
der lång tid. Använd endast av till-
verkaren föreskriven växellådsolja. Se ”Vätskor, smörjmedel och original-
delar” i det här avsnittet angående
oljespecifikationer. Det är viktigt att
växellådsoljan är av rekommenderad
typ och hålls vid rätt nivå. Inga andra
kemikalier än ett godkänt smörjmedel
får användas i växellådan.
FÖRSIKTIGHET!
Om en annan växellådsolja an-
vänds än den som tillverkaren re-
kommenderar kan det gå trögare
att växla och/eller momentom-
vandlaren kan börja vibrera, och
dessutom krävs tätare olje- och fil-
terbyten. Se ”Vätskor, smörjmedel
och originaldelar” i det här av-
snittet för vätskespecifikationer.
Speciella tillsatser
Tillverkaren rekommenderar inte att
några tillsatser används i växellådsol-
jan.
Automatväxellådsolja (ATF) är en
teknisk produkt vars prestanda kan försämras av extra tillsatser. Använd
därför inga vätsketillsatser i växellå-
dan. Det enda undantaget är använd-
ning av specialfärgämnen för att upp-
täcka vätskeläckor. Undvik även att
använda tätningsmedel för växellå-
dor, eftersom de kan skada packning-
arna.FÖRSIKTIGHET!
Använd inga kemikalier i växellå-
dan eftersom kemikalierna kan
skada delar i växellådan. Sådana
skador täcks inte av garantin för
det nya fordonet.
Kontroll av oljenivå
Olja till rätt nivå fylls på i fabriken och
det krävs inga justering under normala
driftförhållanden. Rutinmässiga kon-
troller av vätskenivån behövs inte var-
för växellådan saknar oljesticka. En
auktoriserad återförsäljare kan
kontrollera vätskenivån i växellådan
med särskilda serviceverktyg.
290
