Heckleuchten


1.
Bremsleuchten / Standleuchten (P21-5W)


2.
Rückfahrleuchten (P21W)


3.
Blinkleuchten (PY21W-21W)


4.
Standleuchten (P5-5W)


5.
Nebelleuchten (P21W)




Austausch von Brems- / Standleuchten,
Rückfahrleuchten und Blinkleuchten

)
Drücken Sie auf die sechs Sperrfedern und zie-
hen Sie die Lampenfassung ab.

)
Entfernen Sie die Kunststoffabdeckung.

)
Entfernen Sie die beiden Befestigungsschrauben
der Leuchte.

)
Ziehen Sie die Leuchte vorsichtig von außen heraus.

)
Klemmen Sie den Steckverbinder der Leuchte ab.

)
Drehen Sie die Lampe um eine Vierteldrehung
und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Rei-
henfolge vor.

PR
A
184

















Austausch der dritten Bremsleuchte
Austausch der Standleuchten (Kofferraum)

















Austausch der Nebelleuchten


)
Öffnen Sie den Kofferraum.

)
Entfernen Sie die Kunststoffklappe mit einem
Schraubendreher.

)
Entfernen Sie die Befestigungsmutter der Leuchte.

)
Drehen Sie die Glühlampe um eine Vierteldre-
hung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte in um-
gekehrter Reihenfolge durch.


)
Schieben Sie die Hand unter den Stoßfänger.

)
Drehen Sie die Glühlampe um eine Vierteldre-
hung und tauschen Sie sie aus.


Wenden Sie sich an das PEUGEOT-Händlernetz.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)


)
Führen Sie einen dünnen Schraubenzieher in
eine der äußeren Öffnungen der transparenten
Abdeckung ein.

)
Schieben Sie sie nach außen, um sie auszuha-
ken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus und wechseln
Sie sie aus.

PR
A
185
AUSTAUSCH DER SICHERUNGEN
Zu
gang zum Werkzeug
Die Zange zum Abziehen der Sicherungen befindet
sich an der Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:


)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.



Austausch einer Sicherung



In Ordnung



Defekt





)
Benutzen Sie die Spezialzange, um die Siche-
rung abzuziehen.

)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.

)
Vergewissern Sie sich, dass die auf dem Kas-
ten eingravierte Nummer und die oben auf der
Sicherung eingravierte Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Extraausstattung stö-
rungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes, bevor Sie noch weitere
elektrische Zubehörteile einbauen.

Für die Behebung von Funktionsstörun-
gen, deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von PEUGEOT geliefert
und empfohlen wird und/oder nicht nach den ent-
sprechenden PEUGEOT-Richtlinien eingebaut
wurde, übernimmt grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten, insbeson-
dere wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.

Vor dem Austausch einer Sicherung muss die Stö-
rungsursache ermittelt und behoben werden.


)
Stellen Sie fest, welche Sicherung defekt ist, in-
dem Sie den Draht auf seinen Zustand untersu-
chen.
Vorgehensweise beim Austauschen einer defekten ge-
gen eine neue Sicherung zur Behebung einer Störung
der betreffenden Funktion.

PR
A
186

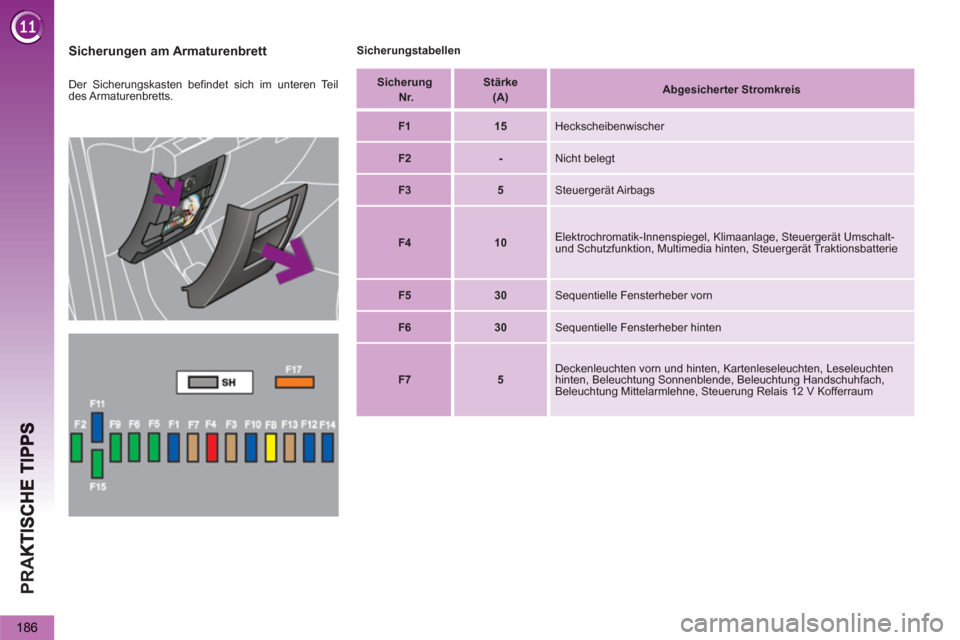

Sicherungen am Armaturenbrett

Sicherungstabellen

Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts.

Sicherung

Nr.



Stärke

(A) A

bgesicherter Stromkreis



F1



15

Heckscheibenwischer


F2



-

Nicht belegt


F3



5

Steuergerät Airbags


F4



10

Elektrochromatik-Innenspiegel, Klimaanlage, Steuergerät Umschalt-
und Schutzfunktion, Multimedia hinten, Steuergerät Traktionsbatterie


F5



30

Sequentielle Fensterheber vorn


F6



30

Sequentielle Fensterheber hinten


F7



5

Deckenleuchten vorn und hinten, Kartenleseleuchten, Leseleuchten
hinten, Beleuchtung Sonnenblende, Beleuchtung Handschuhfach,
Beleuchtung Mittelarmlehne, Steuerung Relais 12 V Kofferraum

PR
A
187

Zugang zu den Sicherungen


)
Siehe Abschnitt "Zugang zum Werkzeug"

Sicherung

Nr.


Stärke
(A) A

bgesicherter Stromkreis



F8



20

Autoradio, Radiotelefon, CD-Wechsler, Multifunktionsbildschirm,
Reifendrucküberwachung, Sirene/Steuergerät Alarmanlage,
Steuergerät Telematik


F9



30

12 V Steckdose vorn, Zigarettenanzünder, 12 V Steckdose hinten


F10



15

Schalter unter dem Lenkrad


F11



15

Lenkzündschloss Schwachstrom


F12



15

Anhänger, Regen-/Helligkeitssensor, Stromversorgung
Sicherungen F32, F34, F35


F13



5

Zentralsteuergerät Motor, Steuergerät Airbags


F14



15

Kombiinstrument, Anzeigefeld Kombiinstrument, Stromversorgung
Sicherung F33


F15



30

Verriegelung und Sicherheitsverriegelung


F17



40

Heckscheibenheizung, Stromversorgung Sicherung F30


SH



-

Shunt PARC

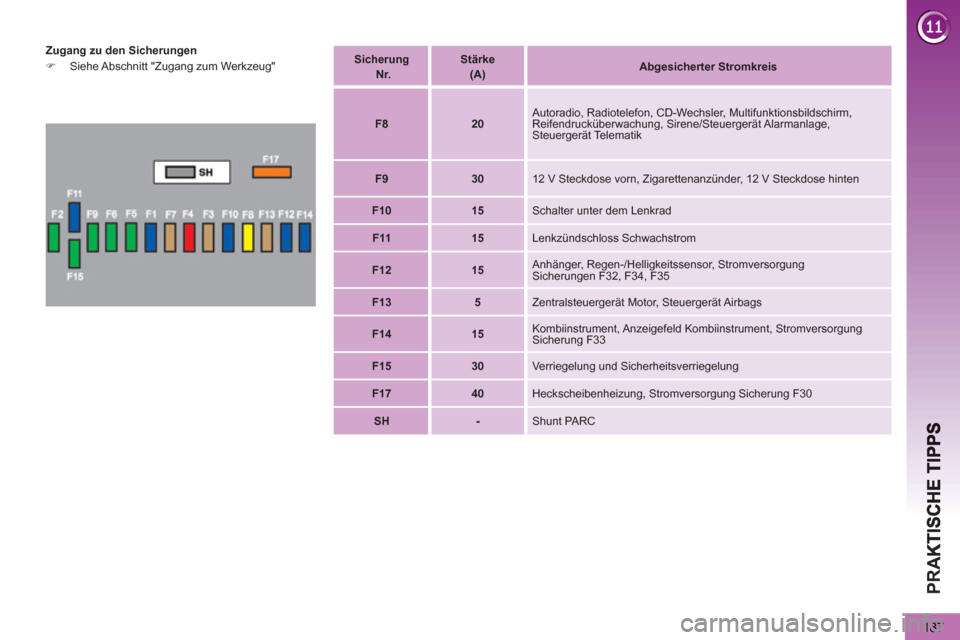

PR
A
188

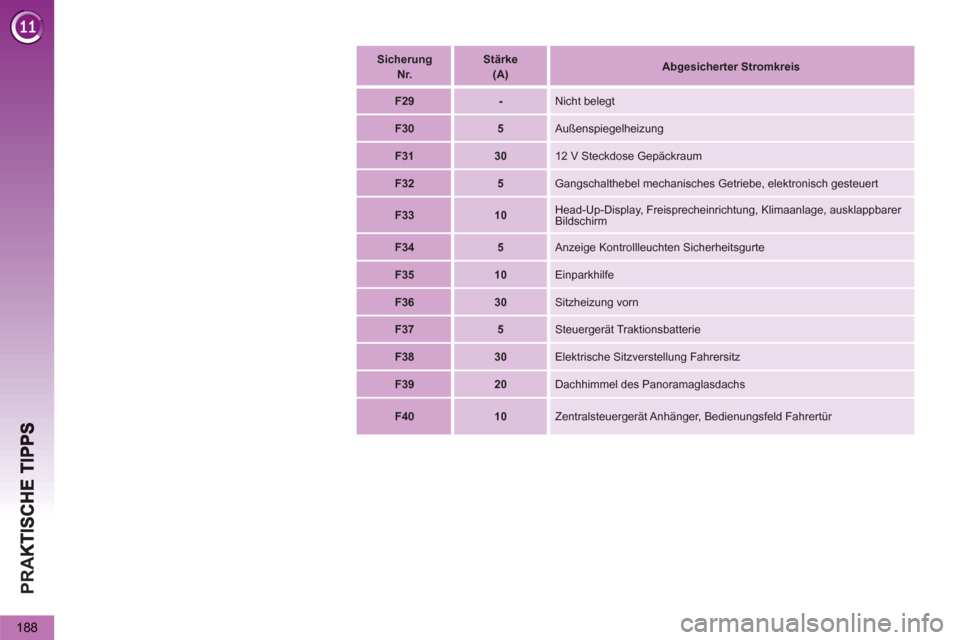

Sicherung

Nr.



Stärke
(A)



Abgesicherter Stromkreis




F29



-

Nicht belegt


F30



5

Außenspiegelheizung


F31



30

12 V Steckdose Gepäckraum


F32



5

Gangschalthebel mechanisches Getriebe, elektronisch gesteuert


F33



10

Head-Up-Display, Freisprecheinrichtung, Klimaanlage, ausklappbarer
Bildschirm


F34



5

Anzeige Kontrollleuchten Sicherheitsgurte


F35



10

Einparkhilfe


F36



30

Sitzheizung vorn


F37



5

Steuergerät Traktionsbatterie


F38



30

Elektrische Sitzverstellung Fahrersitz


F39



20

Dachhimmel des Panoramaglasdachs


F40



10

Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür

PR
A
189
Sicherungen im Motorraum

Zugang zu den Sicherungen


)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe betreffenden
Absatz).

)
Schließen Sie nach dem Austausch den Deckel
sorgfältig, um die Dichtigkeit des Sicherungskas-
tens zu gewährleisten.

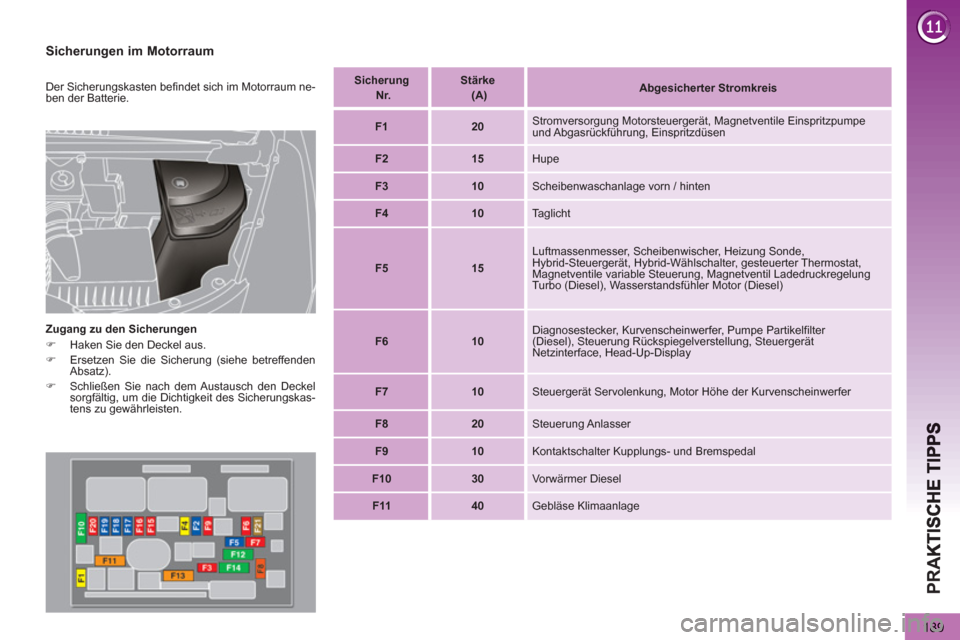

Der Sicherungskasten befindet sich im Motorraum ne-
ben der Batterie.
Sicherung
Nr.


Stärke
(A)



Abgesicherter Stromkreis




F1



20

Stromversorgung Motorsteuergerät, Magnetventile Einspritzpumpe
und Abgasrückführung, Einspritzdüsen


F2



15

Hupe


F3



10

Scheibenwaschanlage vorn / hinten


F4



10

Taglicht


F5



15

Luftmassenmesser, Scheibenwischer, Heizung Sonde,
Hybrid-Steuergerät, Hybrid-Wählschalter, gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil Ladedruckregelung
Turbo (Diesel), Wasserstandsfühler Motor (Diesel)


F6



10

Diagnosestecker, Kurvenscheinwerfer, Pumpe Partikelfilter
(Diesel), Steuerung Rückspiegelverstellung, Steuergerät
Netzinterface, Head-Up-Display


F7



10

Steuergerät Servolenkung, Motor Höhe der Kurvenscheinwerfer


F8



20

Steuerung Anlasser


F9



10

Kontaktschalter Kupplungs- und Bremspedal


F10



30

Vorwärmer Diesel


F11



40

Gebläse Klimaanlage

PR
A
190

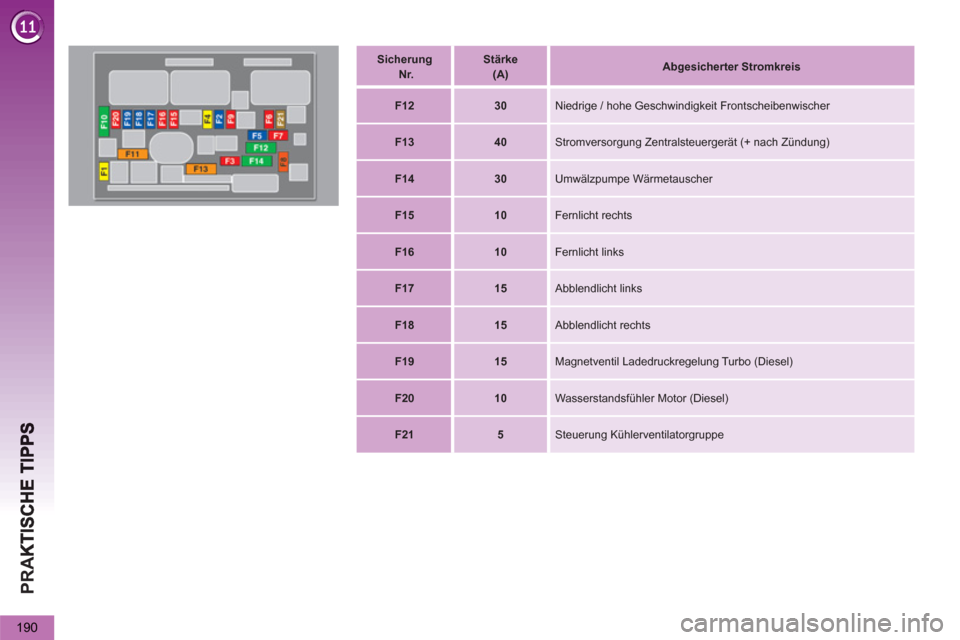

Sicherung
Nr.


Stärke
(A)

Abgesicherter Stromkreis




F12



30

Niedrige / hohe Geschwindigkeit Frontscheibenwischer


F13



40

Stromversorgung Zentralsteuergerät (+ nach Zündung)


F14



30

Umwälzpumpe Wärmetauscher


F15



10

Fernlicht rechts


F16



10

Fernlicht links


F17



15

Abblendlicht links


F18



15

Abblendlicht rechts


F19



15

Magnetventil Ladedruckregelung Turbo (Diesel)


F20



10

Wasserstandsfühler Motor (Diesel)


F21



5

Steuerung Kühlerventilatorgruppe
