2013 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

SIC
H
143

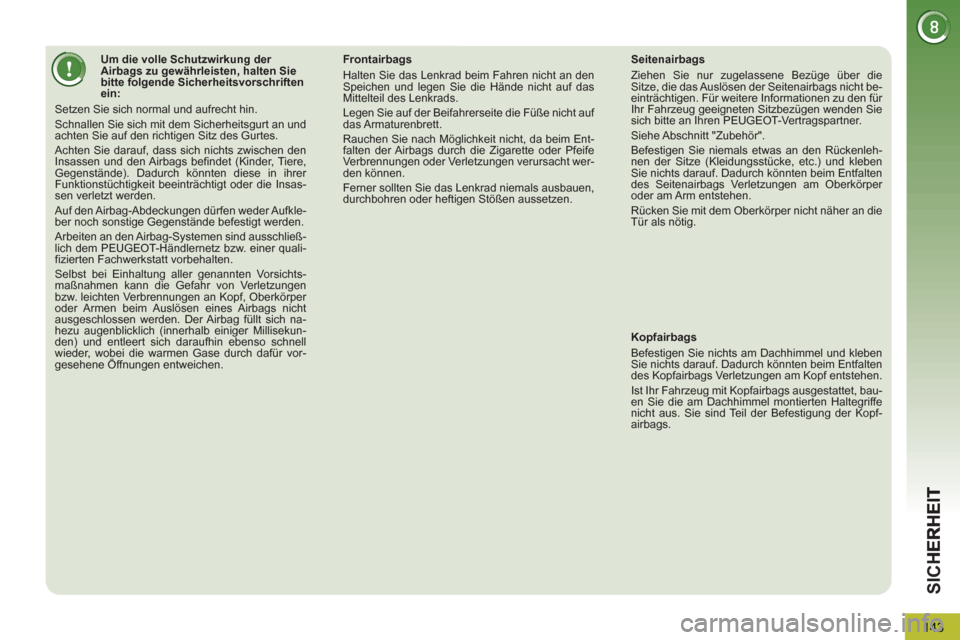

Um die volle Schutzwirkung der
Airbags zu gewährleisten, halten Sie
bitte folgende Sicherheitsvorschriften
ein:
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt an und
achten Sie auf den richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwischen den
Insassen und den Airbags befindet (Kinder, Tiere,
Gegenstände). Dadurch könnten diese in ihrer
Funktionstüchtigkeit beeinträchtigt oder die Insas-
sen verletzt werden.
Auf den Airbag-Abdeckungen dürfen weder Aufkle-
ber noch sonstige Gegenstände befestigt werden.
Arbeiten an den Airbag-Systemen sind ausschließ-
lich dem PEUGEOT-Händlernetz bzw. einer quali-
fizierten Fachwerkstatt vorbehalten.
Selbst bei Einhaltung aller genannten Vorsichts-
maßnahmen kann die Gefahr von Verletzungen
bzw. leichten Verbrennungen an Kopf, Oberkörper
oder Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden. Der Airbag füllt sich na-
hezu augenblicklich (innerhalb einiger Millisekun-
den) und entleert sich daraufhin ebenso schnell
wieder, wobei die warmen Gase durch dafür vor-
gesehene Öffnungen entweichen.
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den
Speichen und legen Sie die Hände nicht auf das
Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf
das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da beim Ent-
falten der Airbags durch die Zigarette oder Pfeife
Verbrennungen oder Verletzungen verursacht wer-
den können.
Ferner sollten Sie das Lenkrad niemals ausbauen,
durchbohren oder heftigen Stößen aussetzen.


Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seitenairbags nicht be-
einträchtigen. Für weitere Informationen zu den für
Ihr Fahrzeug geeigneten Sitzbezügen wenden Sie
sich bitte an Ihren PEUGEOT-Vertragspartner.
Siehe Abschnitt "Zubehör".
Befestigen Sie niemals etwas an den Rückenleh-
nen der Sitze (Kleidungsstücke, etc.) und kleben
Sie nichts darauf. Dadurch könnten beim Entfalten
des Seitenairbags Verletzungen am Oberkörper
oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an die
Tür als nötig.



Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben
Sie nichts darauf. Dadurch könnten beim Entfalten
des Kopfairbags Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopfairbags ausgestattet, bau-
en Sie die am Dachhimmel montierten Haltegriffe
nicht aus. Sie sind Teil der Befestigung der Kopf-
airbags.

FA H
144

Die elektrische Feststellbremse verfügt über zwei
Funktionsarten.




ELEKTRISCHE FESTSTELLBREMSE


Die Deaktivierung wird bei niedrigen Tem-
peraturen (Frost) und beim Abschleppen
(Panne, ...) empfohlen. Siehe Absatz
"Manuelles Lösen".

Programmierung des Modus

Je nach Bestimmungsland des Fahrzeugs kön-
nen das automatische Anziehen der Bremse bei
Ausschalten des Motors und das automatische
Anziehen der Bremse bei beginnender Fahrzeug-
bewegung deaktiviert werden.

Wenn diese Kontrollleuchte im Kombiins-
trument aufleuchtet, ist der automatische
Modus deaktiviert. Die Aktivierung / Deaktivierung die-
ser Funktion ist über das PEUGEOT-
Händlernetz möglich.
Das Anziehen und Lösen der Feststellbremse erfolgt
dann manuell. Wird bei nicht angezogener Feststell-
bremse die Fahrertür geöffnet, ertönt ein akustisches
Signal und eine Meldung wird angezeigt.
Legen Sie keine Gegenstände (Ziga-
rettenpackung, Telefon, ...) hinter dem
Bedienungselement der elektrischen
Feststellbremse ab.

Automatisches Anziehen/Lösen
Das Anziehen erfolgt automatisch bei Motorstillstand,
das Lösen erfolgt automatisch, wenn sich das Fahr-
zeug in Bewegung setzt (standardmäßig aktiviert).

Manuelles Anziehen/Lösen
Das manuelle Anziehen/Lösen der Feststellbremse ist
durch Anziehen der Betätigung A
möglich.






Etikett an der Türverkleidung

Bitte stellen Sie vor Verlassen des
Fahrzeugs sicher, dass die Kontroll-
leuchte der Feststellbremse konstant
am Kombiinstrument leuchtet.

FA H
145
Zum Anziehen der Feststellbremse bei Fahr-
zeugstillstand die Betätigung A anziehen.

Das Anziehen der Feststellbremse wird folgen-
dermaßen angezeigt:


- Durch Einschalten der Bremskon-
trollleuchte und der Kontrollleuchte P

an der Betätigung A
,

Bei Öffnen der Fahrertür mit aktivem Hybridsystem
zeigt ein Signalton und eine Meldung an, dass die
Feststellbremse nicht angezogen ist.
Zum Lösen der Feststellbremse bei eingeschalteter
Zündung oder aktivem Hybridsystem das Bremspe-
dal
oder das Gaspedal drücken
und die Betätigung A

anziehen und dann wieder loslassen
.
Das vollständige Lösen der Feststellbremse wird fol-
gendermaßen angezeigt:


-
durch Ausschalten der Bremskon-
trollleuchte und der Kontrollleuch-
te P
an der Betätigung A
,

Wenn die Betätigung A
ohne Betätigung
des Bremspedals gezogen wird, wird die
Feststellbremse nicht gelöst und eine Kon-
trollleuchte wird am Kombiinstrument ein-
geschaltet.
Manuelles Anziehen Maximales Anziehen

Es besteht die Möglichkeit, im Bedarfsfall die Feststell-
bremse maximal anzuziehen.
Dies erfolgt durch ein
langes Ziehen
der Betätigung A
, bis eine Meldung
über die angezogene Feststellbremse in Verbindung
mit einem Signalton angezeigt wird.

Ziehen Sie beim Parken des Fahrzeugs
mit Anhänger, im beladenem Zustand
oder an einer abschüssigen Stelle die
Feststellbremse so fest wie möglich an,
schlagen Sie die Räder in Richtung des Bordsteins
ein und legen Sie einen Gang ein.
Nach dem maximalen Anziehen der Feststellbremse
dauert das Lösen der Bremse länger.



Bitte stellen Sie vor Verlassen des Fahr-
zeuges sicher, dass die Kontrollleuchte
der Feststellbremse konstant am Komb-
iinstrument leuchtet.

Das maximale Anziehen ist in den folgenden Fällen
erforderlich:



- Wenn mit dem Fahrzeug ein Anhänger gezogen
wird, die Automatikfunktionen aktiviert sind und
ein manuelles Anziehen der Feststellbremse er-
folgt.

- Wenn das Gefälle während der Parkzeit variieren
kann (Beispiele: Transport auf dem Schiff, dem
LKW, beim Abschleppen).

- durch Anzeige einer Meldung über die
angezogene Feststellbremse.
- durch Anzeige einer Meldung über die
gelöste Feststellbremse.

146

Automatisches Anziehen
bei abgeschaltetem Hybridsystem
Bei Fahrzeugstillstand wird die Feststellbremse auto-
matisch bei Ausschalten des Hybridsystems ange-
zogen.



- Durch Einschalten der Bremskontroll-
leuchte und der Kontrollleuchte P
an
der Betätigung A
,
Automatisches Lösen

Die Feststellbremse wird automatisch und schritt-
weise gelöst, sobald das Fahrzeug in Bewegung
gesetzt wird:



)
Bringen Sie den Wählhebel in Position A
, M
oder
R
wählen und betätigen Sie anschließend das
Gaspedal.


Bitte überprüfen Sie vor Verlassen des
Fahrzeugs, ob die Kontrollleuchte der Fest-
stellbremse konstant am Kombiinstrument
leuchtet.
Lassen Sie bei eingeschalteter Zündung Kinder nicht
alleine im Fahrzeug, da sie die Feststellbremse lösen
könnten.

- Durch Ausschalten der Bremskontroll-
leuchte und der Kontrollleuchte P
an
der Betätigung A
,
Ein Funktionsgeräusch bestätigt das Anziehen/Lösen
der elektrischen Feststellbremse. Das vollständige Lösen der Feststellbremse wird fol-
gendermaßen angezeigt:

Fahrzeug bei aktivem Hybridsystem gegen Wegrollen sichern

Bei aktivem Hybridsystem und stehendem Fahrzeug muss
die Feststellbremse zur Sicherung des Fahrzeugs gegen
Wegrollen unbedingt von Hand
angezogen werden, in-
dem man den Hebel A zieht
.
Das Anziehen der Feststellbremse wird folgendermaßen
angezeigt:


- Durch Einschalten der Bremskontroll-
leuchte und der Kontrollleuchte P
an
der Betätigung A
,
Bei Öffnen der Fahrertür zeigen ein Signalton und eine
Meldung an, dass die Feststellbremse nicht angezo-
gen ist.


Bitte stellen Sie vor Verlassen des Fahr-
zeugs sicher, dass die Kontrollleuchte der
Feststellbremse konstant am Kombiins-
trument leuchtet.


Geben Sie im Stillstand bei aktivem Hy-
bridsystem nicht unnötig Gas, da so die
Gefahr besteht, dass die Feststellbremse
gelöst wird.
Das Anziehen der Feststellbremse wird folgenderma-
ßen angezeigt:

- durch Anzeige einer Meldung über die
angezogene Feststellbremse.
Schlagen Sie beim Parken des Fahrzeugs mit An-
hänger, im beladenem Zustand oder an einer ab-
schüssigen Stelle die Räder zum Bordstein hin ein
und legen Sie einen Gang ein.

- durch Anzeige einer Meldung über die
gelöste Feststellbremse.
- durch Anzeige einer Meldung über die
angezogene Feststellbremse.

FA H
147

Spezielle SituationenNOTBREMSUNG

Bei einer Störung der Fußbremsanlage oder in außer-
gewöhnlichen Situationen (Beispiel: Unwohlsein des
Fahrers, ...) ermöglicht das Anziehen der Betäti-
gung A das Anhalten des Fahrzeugs.
Die Dynamische Stabilitätskontrolle (CDS) garantiert
die Stabilität bei einer Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird eine der fol-
genden Meldungen angezeigt:


- "Feststellbremse defekt".

- "Störung Handbremse". In bestimmten Situationen (Anlassen Hybridsys-
tem, ...) kann die Feststellbremse ihre Anzugskraft
selbst regulieren. Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des Motors bei
eingeschalteter Zündung um einige Zentimeter
verschieben zu können, das Bremspedal betäti-
gen und die Feststellbremse durch Anziehen
und
anschließendes Lösen
der Betätigung A
lösen.
Das vollständige Lösen der Feststellbremse wird
durch Ausschalten der Kontrollleuchte an Betäti-
gung A
, der Kontrollleuchte am Kombiinstrument
und durch Anzeige einer Meldung über die gelöste
Handbremse angezeigt.
Bei einer Funktionsstörung der Feststellbremse
in angezogener Position
oder bei einer Batte-
riepanne ist ein Lösen der Bremse im Notbetrieb
immer noch möglich (siehe Abschnitt "Notentrie-
gelung").
Bei einer (durch Einschalten dieser Kon-
trollleuchte angezeigten) Störung des
CDS-Systems wird die Bremsstabilität
nicht garantiert.

Die Notbremsung ist nur in Ausnahmesi-
tuationen zu verwenden.
In diesem Fall muss die Stabilität durch den Fahrer
gewährleistet werden, indem dieser die Betätigung A

wiederholt anzieht und wieder löst.

FA H
148

Notentriegelung


Aus Sicherheitsgründen unbedingt
und unverzüglich einen Vertreter des
PEUGEOT -Händlernetzes aufsuchen,
um den Deckel zu ersetzen.
Nach einer Notentriegelung ist das Blockieren des
Fahrzeugs mit Beginn der Notentriegelung nicht
mehr gewährleistet und mit der mechanischen Be-
tätigung ist ein Wiederanziehen der Feststellbrem-
se nicht möglich.
Wenn die Entriegelungsbetätigung verwendet wird,
die Betätigung A
nicht benutzen und das System
nicht ausschalten/anlassen.
Darauf achten, dass kein Staub und keine Feuch-
tigkeit in die nächste Umgebung des Deckels ein-
dringt.


)
Fahrzeug bei aktivem Hybridsystem gegen Weg-
rollen sichern (oder blockieren, solange die Fuß-
bremse noch nicht losgelassen wurde), indem
man den Wählhebel in Position M
oder R
bringt.

)
Hybridsystem abstellen, die Zündung jedoch
eingeschaltet lassen (Position 2). Wenn ein Blo-
ckieren des Fahrzeugs nicht möglich ist, nicht die
Betätigung verwenden und umgehend an das
PEUGEOT-Händlernetz wenden.

)
Die beiden Fahrzeugkeile und die Entriegelungs-
betätigung unter dem Kofferraumbodenbelag
entnehmen (siehe "Radwechsel" im Abschnitt
"Praktische Tipps").

)
Die Keile vor und hinter eines der Vorderräder
setzen und so das Fahrzeug blockieren.

)
Den linken Vordersitz maximal zurückschieben.

)
Den vorgeschnittenen Teil B
im Teppichboden un-
ter dem Sitz anheben.

)
Den Deckel C
des Rohrs D
mit der Entriegelungs-
betätigung durchstechen.

)
Die Entriegelungsbetätigung im Rohr D
einset-
zen.

)
Die Entriegelungsbetätigung im Uhrzeigersinn

drehen. Aus Sicherheitsgründen
ist die Betä-
tigung bis zum Anschlag auszuführen. Die Fest-
stellbremse ist gelöst.
)
Die Entriegelungsbetätigung entfernen und zu-
sammen mit den Keilen im Werkzeugkasten ver-
stauen.


- Die Funktion der Feststellbremse wird bei
Aus- und Wiedereinschalten der Zündung neu
initialisiert. Wenn eine Neuinitialisierung der Fest-
stellbremse nicht möglich ist, wenden Sie sich
bitte an einen Vertreter des PEUGEOT-Händler-
netzes.

- Die nachfolgende Anzugsdauer kann länger als
bei normaler Funktion sein.


Linker Vordersitz so weit wie möglich zurückge-
schoben.


Bei einer Funktionsstörung der elektrischen Fest-
stellbremse oder einer Batteriepanne ermöglicht eine
mechanische Betätigung das manuelle Lösen der
Feststellbremse.

FA H
149
BERGANFAHRHILFE



An Steigungen wird das stehende Fahrzeug beim
Lösen des Bremspedals kurzzeitig angehalten,

wenn sich der Gangwählhebel in Position A
oder M

befindet.

Im Gefälle wird das stehende Fahrzeug bei ein-
gelegtem Rückwärtsgang kurzzeitig angehalten,
wenn das Bremspedal gelöst wird.




Während der Anfahrunterstützung am
Berg das Fahrzeug nicht verlassen.
Vor dem Verlassen des Fahrzeugs bei
aktivem Hybridsystem die Feststellbremse von
Hand anziehen. Anschließend kontrollieren, ob die
Kontrollleuchte der Feststellbremse und die Kon-
trollleuchte P
an der Betätigung der elektrischen
Bremse ständig aufleuchten.
Funktionsstörung


Bei einer Anomalie des Systems leuchten diese Kon-
trollleuchten auf. Wenden Sie sich an einen Vertreter
des PEUGEOT- Händlernetzes oder an eine qualifi-
zierte Werkstatt, um das System überprüfen zu lassen.

System, das dafür sorgt, dass für einen kurzen Mo-
ment lang (ungefähr 2 Sekunden), die Bremsen Ihres
Fahrzeuges bei der Anfahrt am Berg angezogen blei-
ben, bis Sie vom Bremspedal auf das Gaspedal ge-
wechselt haben.
Diese Funktion ist nur dann aktiviert, wenn:


- das Fahrzeug mit dem Fuß auf dem Bremspedal
angehalten wird,

- bestimmte Steigungsbedingungen vorliegen,

- die Fahrertür geschlossen ist.
Die Funktion Berganfahrhilfe kann nicht deaktiviert
werden.

FA H
150

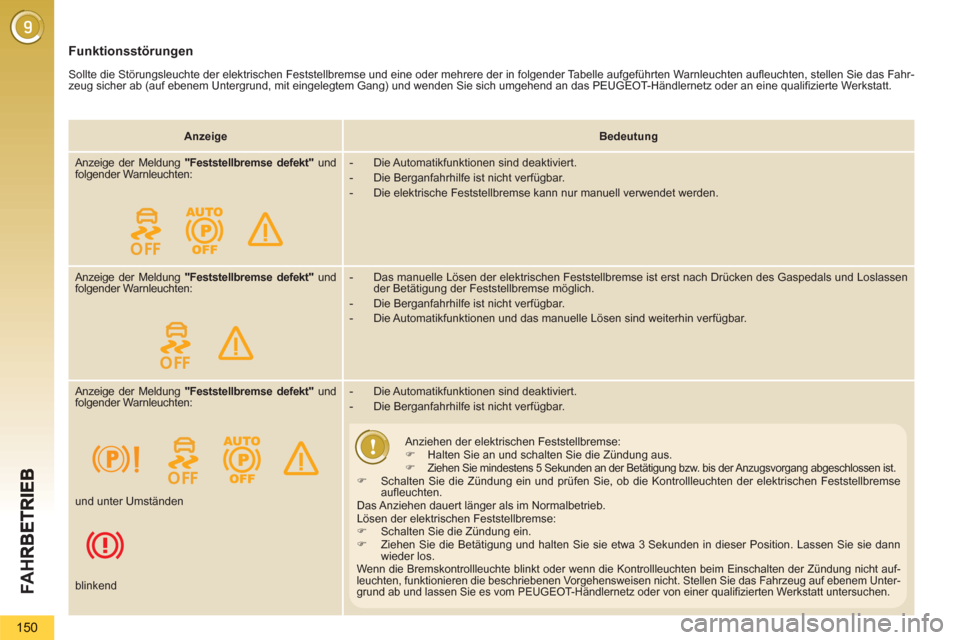

Funktionsstörungen

Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten Warnleuchten aufleuchten, stellen Sie das Fahr-
zeug sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden Sie sich umgehend an das PEUGEOT-Händlernetz oder an eine qualifizierte Werkstatt.


Anzeige




Bedeutung


Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht verfügbar.

- Die elektrische Feststellbremse kann nur manuell verwendet werden.
Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken des Gaspedals und Loslassen
der Betätigung der Feststellbremse möglich.

- Die Berganfahrhilfe ist nicht verfügbar.

- Die Automatikfunktionen und das manuelle Lösen sind weiterhin verfügbar.
Anzeige der Meldung "Feststellbremse defekt"
und
folgender Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht verfügbar.
Anziehen der elektrischen Feststellbremse:


)
Halten Sie an und schalten Sie die Zündung aus.


)
Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der Anzugsvorgang abgeschlossen ist.

)
Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der elektrischen Feststellbremse
aufleuchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:


)
Schalten Sie die Zündung ein.

)
Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position. Lassen Sie sie dann
wieder los.

Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten der Zündung nicht auf-
leuchten, funktionieren die beschriebenen Vorgehensweisen nicht. Stellen Sie das Fahrzeug auf ebenem Unter-
grund ab und lassen Sie es vom PEUGEOT-Händlernetz oder von einer qualifizierten Werkstatt untersuchen.


und unter Umständen
blinkend
