2013 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

47
BE
T
Einheit mit den Messinstrumenten und Betriebsanzeigen des Fahrzeugs
KOMBIINSTRUMENTE


Mehr dazu im betreffenden Abschnitt über
den Bedienungsknopf oder die Funktion
und die dazugehörige Anzeige.
Messinstrumente

6.
Rückstellknopf Anzeigefeld bzw. zum Einblen-
den der Wartungsanzeige

Stellt die gewählte Funktion auf Null zurück (Ta-
geskilometerzähler oder Wartungsanzeige) bzw.
blendet die Wartungsanzeige wieder ein

7.
Helligkeitsregler für Kombiinstrument

Regelt die Lichtintensität der Bedienungseinheit,
wenn die Scheinwerfer eingeschaltet sind

8.
Ready-Kontrollleuchte

Zeigt an, dass das Fahrzeug fahrbereit ist

1.
Leistungsanzeige

Zeigt die verfügbare Leistung in Prozent an
Mehr dazu im Abschnitt "Hybrid"

2.
Kühlflüssigkeitstemperatur

Zeigt die Temperatur der Motorkühlflüssigkeit an
(Grad Celsius)

3.
Kraftstofftankanzeige

Zeigt die im Tank verbleibende Kraftstoffmenge
an

4.
Geschwindigkeitsmesser
des Fahrzeugs.

Zeigt die momentane Geschwindigkeit des fah-
renden Fahrzeugs an (km/h oder mph)

5.
Anzeigefeld

Anzeigefeld(er)


A.
Geschwindigkeitsbegrenzer

oder
Geschwindigkeitsregler

(km/h oder mph)

B.
Tageskilometerzähler

(km oder Meilen)

C.
Wartungsanzeige

(km oder Meilen) bzw.
Ölstandsanzeige

bzw.
Gesamtkilometerzähler


(km oder Meilen)

D.
Elektronisch gesteuertes mechanisches
Sechsganggetriebe


E.
- Energiefluss oder

- Warn- und Funktionszustandsmeldungen
oder
- Bordcomputer oder
- GPS-Navigationsinformationen oder
- Menüs (mit WIP Com 3D)

48
BET
Der Zugriff auf das Hauptmenü und die
dazugehörigen Funktionen über die Tas-
ten 1
bis 4
ist nur im Stillstand möglich.
Wird eine bestimmte Geschwindigkeitsschwelle
überschritten, so erscheint eine Meldung in der
Anzeige, die Sie darauf hinweist, dass das Haupt-
menü nicht angezeigt werden kann.
Die Anzeigen des Bordcomputers sind nur wäh-
rend der Fahrt über die Tasten 2
und 3
abrufbar
(siehe Absatz "Bordcomputer").

Hauptmenü


)
Drücken Sie auf die Taste 1
, um zum Hauptmenü
zu gelangen, und wählen Sie eine der folgenden
Funktionen:


- "Fahrzeugparameter",

- "Auswahl der Sprache",

- "Einheiten wählen".

)
Drücken Sie auf die Taste 2
oder 3
, um sich auf
dem Bildschirm fortzubewegen.

)
Drücken Sie erneut auf die Taste 1
, um die Wahl
zu bestätigen.
Steuerteil des zum WIP Com 3Dgehörenden Kombiinstruments

Mit den verschiedenen Tasten kann man:


- im Stillstand
die Ausstattungselemente des
Fahrzeugs und die Parameter der Anzeige (Spra-
chen, Einheiten...) einstellen,

- während der Fahrt
die aktiven Funktionen (Bord-
computer, Navigation...) durchlaufen lassen.
Steuerung
Zur Steuerung des großen 16:9 Anzeigefeldes im
Kombiinstrument dienen vier Tasten:


1.
Zugang zum Hauptmenü, Bestätigung der Wahl,

2.
Bewegung im Menü aufwärts,

3.
Bewegung im Menü abwärts,

4.
Rückkehr zum vorigen Bildschirm, Verlassen des
Menüs.

49
BE
T

Fahrzeugparameter
In diesem Menü können Sie (je nach Bestimmung)
bestimmte Fahr- und Komfortfunktionen ein- oder aus-
schalten:


- Kopplung des Scheibenwischers an den Rück-
wärtsgang (siehe Abschnitt "Sicht"),

- Einzelentriegelung (siehe Abschnitt "Öffnen /
Schließen"),

- Nachleuchtfunktion und Zugangsbeleuchtung
(siehe Abschnitt "Sicht"),

- gedämpfte Innenraumbeleuchtung (siehe Ab-
schnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),

- automatische oder manuelle Feststellbremse
(siehe Abschnitt "Fahrbetrieb").

Wahl der Einheiten
In diesem Menü können Sie die Einheiten wählen:
Temperatur (°Celsius oder °Fahrenheit) und Verbrauch
(l/100 km, mpg oder km/l).

Wahl der Sprache
In diesem Menü können Sie die Sprache der Anzeige
wählen: Deutsch, English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .

*
Je nach Bestimmung KONTROLL- UND WARNLEUCHTEN


Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese erlö-
schen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie
losfahren, die Beschreibung der betreffenden Warn-
leuchten durch.

Mit den Leuchten verbundene Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit ei-
ner Meldung auf dem Multifunktionsbildschirm.

Die Leuchten blinken oder leuchten un-
unterbrochen.
Bestimmte Leuchten können sowohl
blinken als auch ununterbrochen leuchten. Ob es
sich um eine normale Situation handelt oder eine
Funktionsstörung vorliegt, lässt sich nur erkennen,
wenn man die Leuchtweise im Zusammenhang mit
dem Betriebszustand des Fahrzeugs betrachtet.


Anzeigen, die den Fahrer über die Aktivierung eines
Systems (Kontrollleuchten für Betrieb oder Deakti-
vierung) oder das Auftreten einer Funktionsstörung
(Warnleuchten) informieren.

50
BET

Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.



Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






linker Blinker



blinkt mit
akustischem
Signal
Der Lichtschalter wurde nach unten
gedrückt.




rechter Blinker


blinkt mit
akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.




Standlicht




ununterbrochen
Der Lichtschalter befindet sich in
Position "Standlicht".




Abblendlicht




ununterbrochen
Der Lichtschalter befindet sich in Position
"Abblendlicht".




Fernlicht




ununterbrochen
Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder auf
das Abblendlicht umzuschalten.
Ready

(bereit)
ununterborchen
Das Fahrzeug ist fahrbereit; Sie können
nun auf das Gaspedal treten. Die Anzeigeleuchte leuchtet auf, nachdem die
Hochspannungsversorgung im Fahrzeug hergestellt wurde.






Nebelscheinwerfer


ununterbrochen
Die Nebelscheinwerfer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten, um die
Nebelscheinwerfer auszuschalten.






Nebelschlussleuchte

ununterbrochen
Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.

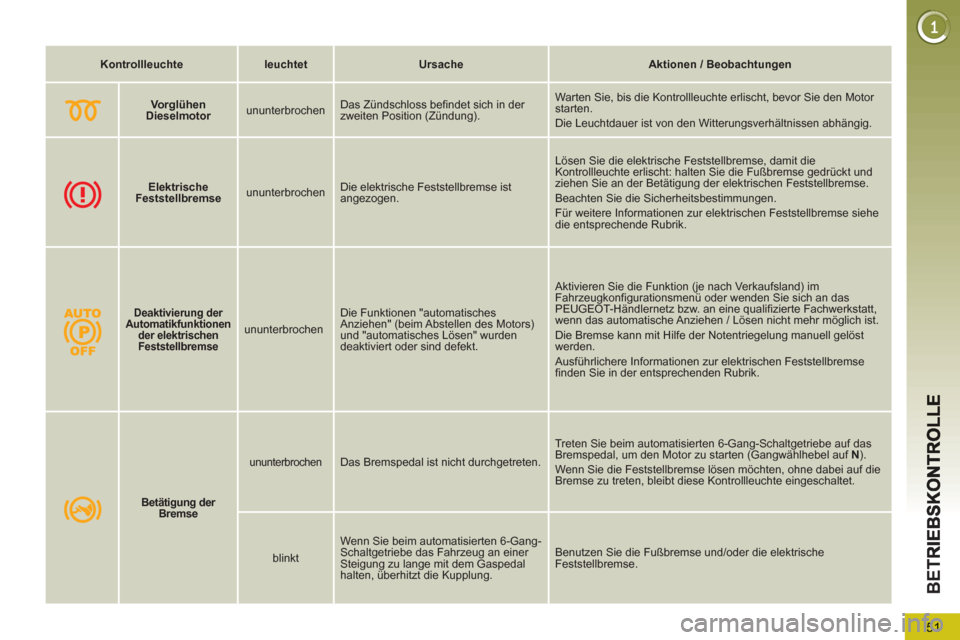

51
BE
T


Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






Vorglühen
Dieselmotor


ununterbrochen Das Zündschloss befindet sich in der
zweiten Position (Zündung). Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.


Elektrische
Feststellbremse


ununterbrochen Die elektrische Feststellbremse ist
angezogen. Lösen Sie die elektrische Feststellbremse, damit die
Kontrollleuchte erlischt: halten Sie die Fußbremse gedrückt und
ziehen Sie an der Betätigung der elektrischen Feststellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen Feststellbremse siehe
die entsprechende Rubrik.




Betätigung der
Bremse



ununterbrochen
Das Bremspedal ist nicht durchgetreten.
Treten Sie beim automatisierten 6-Gang-Schaltgetriebe auf das
Bremspedal, um den Motor zu starten (Gangwählhebel auf N).
Wenn Sie die Feststellbremse lösen möchten, ohne dabei auf die
Bremse zu treten, bleibt diese Kontrollleuchte eingeschaltet.


blinkt Wenn Sie beim automatisierten 6-Gang-
Schaltgetriebe das Fahrzeug an einer
Steigung zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die elektrische
Feststellbremse.



Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremse



ununterbrochen Die Funktionen "automatisches
Anziehen" (beim Abstellen des Motors)
und "automatisches Lösen" wurden
deaktiviert oder sind defekt. Aktivieren Sie die Funktion (je nach Verkaufsland) im
Fahrzeugkonfigurationsmenü oder wenden Sie sich an das
PEUGEOT-Händlernetz bzw. an eine qualifizierte Fachwerkstatt,
wenn das automatische Anziehen / Lösen nicht mehr möglich ist.
Die Bremse kann mit Hilfe der Notentriegelung manuell gelöst
werden.
Ausführlichere Informationen zur elektrischen Feststellbremse
finden Sie in der entsprechenden Rubrik.

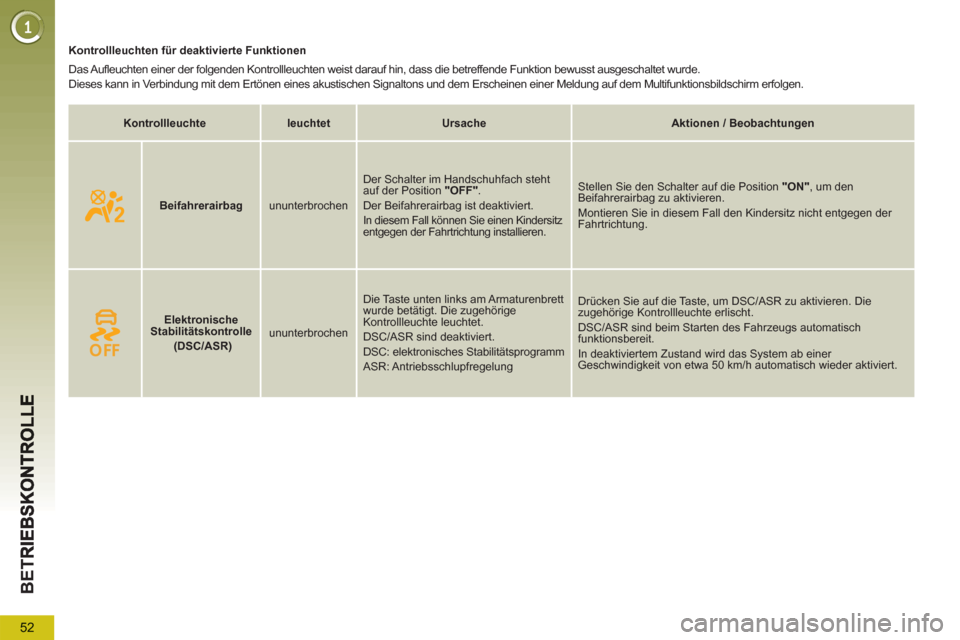

52
BET










Kontrollleuchten für deaktivierte Funktionen

Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.




Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






Beifahrerairbag


ununterbrochen Der Schalter im Handschuhfach steht
auf der Position "OFF"
.
Der Beifahrerairbag ist deaktiviert.
In diesem Fall können Sie einen Kindersitz
entgegen der Fahrtrichtung installieren.

Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht entgegen der
Fahrtrichtung.




Elektronische
Stabilitätskontrolle

(

DSC

/ASR)


ununterbrochen Die Taste unten links am Armaturenbrett
wurde betätigt. Die zugehörige
Kontrollleuchte leuchtet.
DSC/ASR sind deaktiviert.
DSC: elektronisches Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu aktivieren. Die
zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Starten des Fahrzeugs automatisch
funktionsbereit.
In deaktiviertem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch wieder aktiviert.

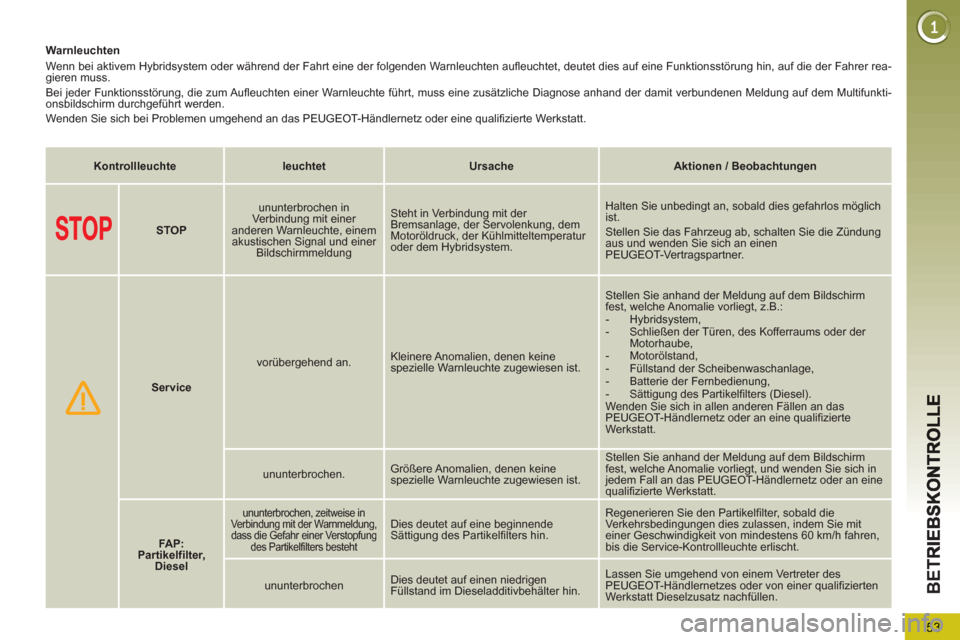

53
BE
T










Warnleuchten
Wenn bei aktivem Hybridsystem oder während der Fahrt eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Funktionsstörung hin, auf die der Fahrer rea-
gieren muss.
Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem Multifunkti-
onsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz oder eine qualifizierte Werkstatt.



Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen






STOP


ununterbrochen in
Verbindung mit einer
anderen Warnleuchte, einem
akustischen Signal und einer
Bildschirmmeldung Steht in Verbindung mit der
Bremsanlage, der Servolenkung, dem
Motoröldruck, der Kühlmitteltemperatur
oder dem Hybridsystem. Halten Sie unbedingt an, sobald dies gefahrlos möglich
ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an einen
PEUGEOT-Vertragspartner.




Service


vorübergehend an. Kleinere Anomalien, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Anomalie vorliegt, z.B.:


- Hybridsystem,

- Schließen der Türen, des Kofferraums oder der
Motorhaube,

- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

- Sättigung des Partikelfilters (Diesel).
Wenden Sie sich in allen anderen Fällen an das
PEUGEOT-Händlernetz oder an eine qualifizierte
Werkstatt.

ununterbrochen. Größere Anomalien, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Anomalie vorliegt, und wenden Sie sich in
jedem Fall an das PEUGEOT-Händlernetz oder an eine
qualifizierte Werkstatt.


FA P :
Partikelfilter,
Diesel




ununterbrochen, zeitweise in
Verbindung mit der Warnmeldung,
dass die Gefahr einer Verstopfung
des Partikelfilters besteht
Dies deutet auf eine beginnende
Sättigung des Partikelfilters hin. Regenerieren Sie den Partikelfilter, sobald die
Verkehrsbedingungen dies zulassen, indem Sie mit
einer Geschwindigkeit von mindestens 60 km/h fahren,
bis die Service-Kontrollleuchte erlischt.

ununterbrochen Dies deutet auf einen niedrigen
Füllstand im Dieseladditivbehälter hin. Lassen Sie umgehend von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer qualifizierten
Werkstatt Dieselzusatz nachfüllen.

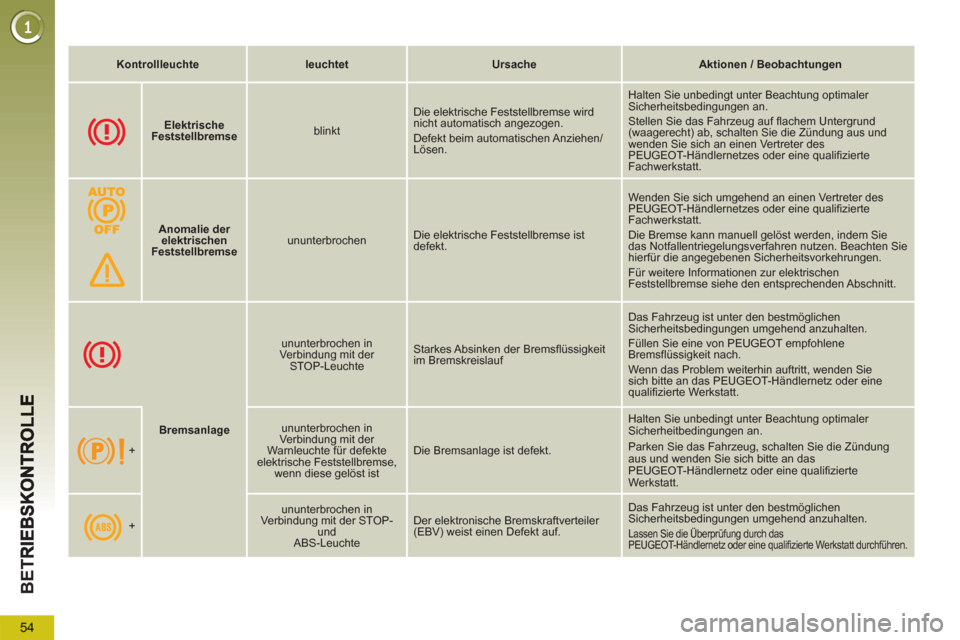

54
BET


Kontrollleuchte



leuchtet



Ursache



Aktionen / Beobachtungen







Bremsanlage


ununterbrochen in
Verbindung mit der
STOP-Leuchte Starkes Absinken der Bremsflüssigkeit
im Bremskreislauf Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Füllen Sie eine von PEUGEOT empfohlene
Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie
sich bitte an das PEUGEOT-Händlernetz oder eine
qualifizierte Werkstatt.

+
ununterbrochen in
Verbindung mit der
Warnleuchte für defekte
elektrische Feststellbremse,
wenn diese gelöst ist Die Bremsanlage ist defekt. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitbedingungen an.
Parken Sie das Fahrzeug, schalten Sie die Zündung
aus und wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifizierte
Werkstatt.

+
ununterbrochen in
Verbindung mit der STOP-
und
ABS-Leuchte Der elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf. Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Lassen Sie die Überprüfung durch das
PEUGEOT-Händlernetz oder eine qualifizierte Werkstatt durchführen.




Elektrische
Feststellbremse


blinkt Die elektrische Feststellbremse wird
nicht automatisch angezogen.
Defekt beim automatischen Anziehen/
Lösen. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Stellen Sie das Fahrzeug auf flachem Untergrund
(waagerecht) ab, schalten Sie die Zündung aus und
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.




Anomalie der
elektrischen
Feststellbremse


ununterbrochen Die elektrische Feststellbremse ist
defekt. Wenden Sie sich umgehend an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Die Bremse kann manuell gelöst werden, indem Sie
das Notfallentriegelungsverfahren nutzen. Beachten Sie
hierfür die angegebenen Sicherheitsvorkehrungen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe den entsprechenden Abschnitt.
