2013 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

SIC
H
135
ELEKTRONISCHES
STABILITÄTSPROGRAMM (ESC)
Be
griffserläuterung
Antriebsschlupfregelung (ASR)
Die ASR sorgt für optimalen Antrieb und verhindert ein
Durchdrehen der Räder, indem sie auf die Bremsen
der Antriebsräder und den Motor einwirkt. Darüber hin-
aus sorgt sie für eine bessere Richtungsstabilität des
Fahrzeug beim Beschleunigen.

Dynamische Stabilitätskontrolle (DSC)
Bei einer Abweichung zwischen der vom Fahrzeug
verfolgten und der vom Fahrer gewünschten Spur
überprüft die DSC Rad für Rad und wirkt automatisch
auf die Bremse eines oder mehrerer Räder und den
Motor ein, um das Fahrzeug innerhalb der Grenzen
der physikalischen Gesetze in die gewünschte Spur
zu lenken.

Bremsassistent
Mit dem Bremsassistenten lässt sich bei Notbrem-
sungen der optimale Bremsdruck schneller erzielen
und damit der Bremsweg verkürzen.
Er wird je nach Geschwindigkeit, mit der man auf die
Bremse tritt, aktiviert und macht sich in einem verrin-
gerten Pedalwiderstand und einer erhöhten Bremswir-
kung bemerkbar.

Antiblockiersystem (ABS) und elektronischer
Bremskraftverteiler (EBV)
Dieses System sorgt für erhöhte Stabilität und Manöv-
rierfähigkeit Ihres Fahrzeugs beim Bremsen und ge-
währleistet eine bessere Kurvensteuerung, besonders
auf schlechter oder rutschiger Fahrbahn.
Das ABS verhindert das Blockieren der Räder bei ei-
ner Notbremsung.
Das Bremssystem EBV sorgt für eine optimale Steue-
rung des Bremsdrucks auf den einzelnen Rädern.


Funktionsweise

Beim Aufleuchten dieser Warnleuch-
te verbunden mit einem Warnton und
einer Meldung liegt eine Störung im
Antiblockiersystem vor, die dazu füh-
ren kann, dass man beim Bremsen
die Kontrolle über das Fahrzeug verliert.


Beim Aufleuchten dieser an die STOP
-
Leuchte gekoppelten Warnleuchte ver-
bunden mit einem Warnton und einer
Meldung liegt eine Störung im elektro-
nischen Bremskraftverteiler (EBV) vor,
die dazu führen kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.

Unbedingt sofort anhalten.

Wenden Sie sich in beiden Fällen an das PEUGEOT-
Händlernetz oder eine qualifizierte Werkstatt.

Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder Ihres
Fahrzeugs zugelassen sind.
Das Antiblockiersystem kann sich, wenn es arbei-
tet, durch leichte Vibrationen im Bremspedal be-
merkbar machen.


Bremsen Sie im Falle einer Notbrem-
sung mit voller Kraft, und zwar konstant,
ohne den Pedaldruck zu verringern.


Antiblockiersystem (ABS) und elektronischer
Bremskraftverteiler (EBV)
Elektronisches Stabilitätsprogramm (ESC: Electronic
Stability Control), bestehend aus folgenden Syste-
men:


- Antiblockiersystem (ABS) und elektronischer
Bremskraftverteiler (EBV),

- Bremsassistent,

- Antriebsschlupfregelung (ASR),

- dynamische Stabilitätskontrolle (DSC).

SIC
H
136







Dynamisches Stabilitätsprogramm (DCS) Das CDS-System bietet zusätzliche Si-
cherheit bei normaler Fahrweise, sollte
jedoch den Fahrer nicht dazu verleiten,
riskanter oder zu schnell zu fahren.
Das System funktioniert nur zuverlässig unter der
Voraussetzung, dass die Vorschriften des Herstel-
lers bezüglich der Räder (Bereifung und Felgen),
der Bremsanlage, der elektronischen Bauteile
und der Montage- und Reparaturverfahren des
PEUGEOT-Händlernetzes eingehalten werden.
Lassen Sie es nach einem Aufprall von einem Ver-
treter des PEUGEOT-Händlernetzes oder durch
eine qualifizierte Werkstatt überprüfen.



Inaktivierung
Unter außergewöhnlichen Bedingungen (Starten des
Fahrzeugs, wenn es im Morast, Schnee, auf beweg-
lichem Untergrund, usw. festgefahren ist) kann es
sich als zweckmäßig erweisen, das CDS-System zu
inaktivieren, damit die Räder durchdrehen und wieder
Bodenhaftung finden.


)
Drücken Sie auf die Taste.
Diese Warnleuchte und die Kontrollleuch-
te des Schalters leuchten auf: Das CDS-
System hat keinen Einfluss mehr auf den
Verbrennungsmotor.

Reaktivierung
Das System wird nach jedem Ausschalten der Zün-
dung oder ab 50 km/h automatisch reaktiviert.


)
Drücken Sie erneut auf die Taste, um das System
manuell zu reaktivieren.


Funktionsstörung
Das Aufleuchten dieser Kontrollleuch-
te in Verbindung mit einem akustischen
Warnsignal und einer Meldung auf dem
Multifunktionsbildschirm weist auf eine
Funktionsstörung des Systems hin.
Wenden Sie sich an das PEUGEOT-Händlernetz oder
an eine qualifizierte Werkstatt, um das System über-
prüfen zu lassen. Dies wird durch das Blinken der entspre-
chenden Kontrollleuchte im Kombiinstru-
ment angezeigt.

Aktivierung
Das System wird automatisch bei jedem Fahrzeugstart
aktiviert.
Es tritt bei Problemen mit der Bodenhaftung oder der
Spur in Aktion.










Empfehlungen
Ihr Fahrzeug ist vor allem für das Befah-
ren von asphaltierten Straßen ausgelegt.
Sie können jedoch gelegentlich auch andere, we-
niger befahrbare Wege nutzen.
Nicht möglich sind dagegen Fahrten im offenen
Gelände, z. B.:


- das Überqueren und Befahren von Gelän-
de, bei dem der Unterboden beschädigt
oder Teile (Kraftstoffleitung, Kraftstoffkühler,
Hochspannungskabel, ...) durch Hindernisse
oder insbesondere Steine abgerissen werden
könnten,

- das Überqueren eines Wasserlaufs.

SIC
H
137

Höhenverstellung

Warnleuchte für nicht angelegten / abgelegten
Gurt vorn









Gurt schließen


)
Ziehen Sie den Gurt zu sich heran und schieben
Sie den Riegel ins Gurtschloss.

)
Überprüfen Sie, ob der Gurt eingerastet ist, indem
Sie daran ziehen.


)
Drücken Sie zum Einstellen der Gurtaufhängung
das Bedienungselement A
zusammen, verschie-
ben sie es und lassen Sie es einrasten.

Beim Einschalten der Zündung leuchtet
diese Warnleuchte in der Anzeige der
Warnleuchten für Sicherheitsgurte und
Beifahrerairbag auf, wenn Fahrer und/oder
Beifahrer ihren Gurt nicht angelegt haben.
Ab einer Geschwindigkeit von ca. 20 km/h blinkt diese
Warnleuchte für die Dauer von zwei Minuten, während
gleichzeitig ein akustisches Signal ertönt. Nach Ablauf
der zwei Minuten bleibt die Warnleuchte eingeschal-
tet, solange Fahrer und/oder Beifahrer ihren Gurt nicht
anlegen.
Gurt öffnen


)
Drücken Sie auf den roten Knopf am Gurt-
schloss.

)
Führen Sie den Gurt mit der Hand zurück.
SICHERHEITSGURTE
Sicherheits
gurte vorne

Die vorderen Sicherheitsgurte sind mit pyrotech-
nischen Gurtstraffern und Gurtkraftbegrenzern aus-
gestattet.
Dadurch erhöht sich bei einem Frontal- und Seitenauf-
prall die Sicherheit auf den vorderen Plätzen. Je nach
Heftigkeit des Aufpralls werden die Gurte durch den
pyrotechnischen Gurtstraffer schlagartig gespannt, so
dass sie fest am Körper der Insassen anliegen.
Die pyrotechnischen Gurtstraffer sind funktionsbereit,
wenn die Zündung eingeschaltet ist.
Der Gurtkraftbegrenzer verringert den Druck des
Gurtes auf den Brustkorb der Insassen und bietet ih-
nen auf diese Weise besseren Schutz.

SIC
H
138


1.
Warnleuchte für nicht angelegten / abgelegten Gurt
vorn und/oder hinten

2.
Warnleuchte für Gurt vorn links

3.
Warnleuchte für Gurt vorn rechts

4.
Warnleuchte für Gurt hinten rechts

5.
Warnleuchte für Gurt hinten Mitte

6.
Warnleuchte für Gurt hinten links
Anzeige der Warnleuchten für nicht angelegten /
abgelegten Gurt
Sicherheitsgurte hinten
Die hinteren Plätze verfügen jeweils über einen Auto-
matik-Dreipunktgurt mit Gurtkraftbegrenzer (mit Aus-
nahme des mittleren Platzes).

Warnleuchte für abgelegten Gurt
Diese Warnleuchte schaltet sich in der
Anzeige der Warnleuchten für Sicherheits-
gurte und Beifahrerairbag ein, wenn ein
oder mehrere Fahrgäste auf den hinteren
Plätzen den Gurt ablegen.
Ab einer Geschwindigkeit von ca. 20 km/h blinkt
diese Warnleuchte für die Dauer von zwei Minu-
ten, während gleichzeitig ein akustisches Signal
ertönt. Nach Ablauf der zwei Minuten bleibt die
Warnleuchte eingeschaltet, solange der Gurt/die
Gurte nicht angelegt worden ist/sind.



Gurt schließen


)
Ziehen Sie den Gurt zu sich heran und schieben
Sie den Riegel ins Gurtschloss.

)
Überprüfen Sie, ob der Gurt eingerastet ist, indem
Sie daran ziehen.


Gurt öffnen


)
Drücken Sie auf den roten Knopf am Gurt-
schloss.

)
Führen Sie den Gurt mit der Hand zurück.

In der Anzeige der Warnleuchten für Sicherheitsgurte
und Beifahrerairbag leuchtet die betreffende Warn-
leuchte 2
oder 3
rot, wenn der Gurt nicht angelegt
wurde oder abgelegt wird.
Bei Einschalten der Zündung, Hybridsystem aktiv
oder beim Fahren mit einer Geschwindigkeit bis etwa
20 km/h leuchten die Warnleuchten 4
, 5
und 6
für die
Dauer von ca. 30 Sekunden rot, wenn der jeweilige
Gurt nicht angelegt wird.
Beim Fahren mit einer Geschwindigkeit ab etwa
20 km/h leuchtet die Warnleuchte 4
, 5
oder 6
rot in
Verbindung mit einem akustischen Signal und einer
Meldung auf dem Multifunktionsbildschirm, wenn einer
der Fahrgäste hinten seinen Gurt abgelegt hat.






Anzeige der Warnleuchten für abgelegten Gurt

SIC
H
139

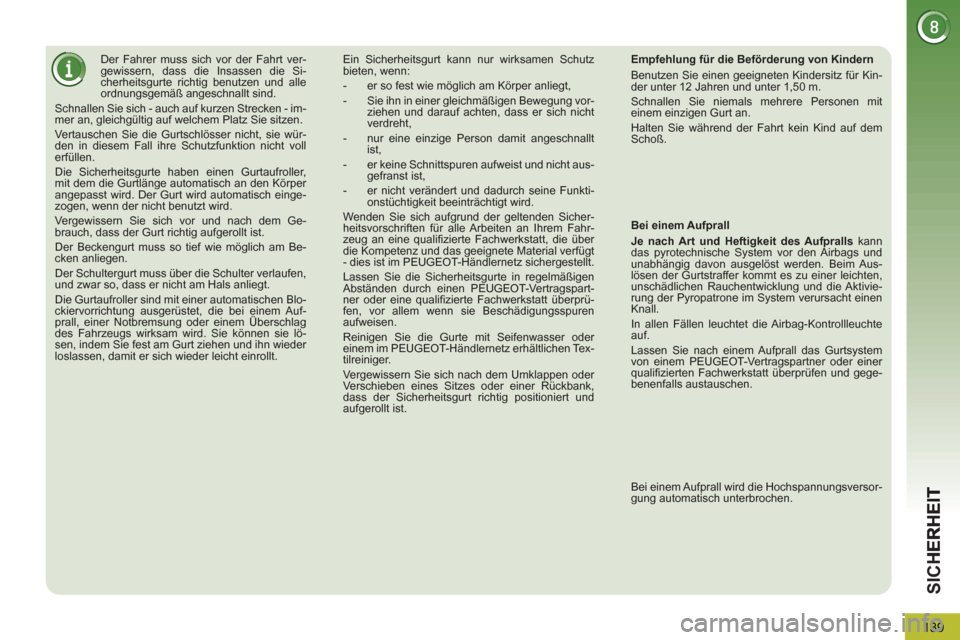

Der Fahrer muss sich vor der Fahrt ver-
gewissern, dass die Insassen die Si-
cherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen Strecken - im-
mer an, gleichgültig auf welchem Platz Sie sitzen.
Vertauschen Sie die Gurtschlösser nicht, sie wür-
den in diesem Fall ihre Schutzfunktion nicht voll
erfüllen.
Die Sicherheitsgurte haben einen Gurtaufroller,
mit dem die Gurtlänge automatisch an den Körper
angepasst wird. Der Gurt wird automatisch einge-
zogen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem Ge-
brauch, dass der Gurt richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am Be-
cken anliegen.
Der Schultergurt muss über die Schulter verlaufen,
und zwar so, dass er nicht am Hals anliegt.
Die Gurtaufroller sind mit einer automatischen Blo-
ckiervorrichtung ausgerüstet, die bei einem Auf-
prall, einer Notbremsung oder einem Überschlag
des Fahrzeugs wirksam wird. Sie können sie lö-
sen, indem Sie fest am Gurt ziehen und ihn wieder
loslassen, damit er sich wieder leicht einrollt. Ein Sicherheitsgurt kann nur wirksamen Schutz
bieten, wenn:


- er so fest wie möglich am Körper anliegt,

- Sie ihn in einer gleichmäßigen Bewegung vor-
ziehen und darauf achten, dass er sich nicht
verdreht,

- nur eine einzige Person damit angeschnallt
ist,

- er keine Schnittspuren aufweist und nicht aus-
gefranst ist,

- er nicht verändert und dadurch seine Funkti-
onstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden Sicher-
heitsvorschriften für alle Arbeiten an Ihrem Fahr-
zeug an eine qualifizierte Fachwerkstatt, die über
die Kompetenz und das geeignete Material verfügt
- dies ist im PEUGEOT-Händlernetz sichergestellt.
Lassen Sie die Sicherheitsgurte in regelmäßigen
Abständen durch einen PEUGEOT-Vertragspart-
ner oder eine qualifizierte Fachwerkstatt überprü-
fen, vor allem wenn sie Beschädigungsspuren
aufweisen.
Reinigen Sie die Gurte mit Seifenwasser oder
einem im PEUGEOT-Händlernetz erhältlichen Tex-
tilreiniger.
Vergewissern Sie sich nach dem Umklappen oder
Verschieben eines Sitzes oder einer Rückbank,
dass der Sicherheitsgurt richtig positioniert und
aufgerollt ist.
Empfehlung für die Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz für Kin-
der unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen mit
einem einzigen Gurt an.
Halten Sie während der Fahrt kein Kind auf dem
Schoß.

Bei einem Aufprall

Je nach Art und Heftigkeit des Aufpralls
kann
das pyrotechnische System vor den Airbags und
unabhängig davon ausgelöst werden. Beim Aus-
lösen der Gurtstraffer kommt es zu einer leichten,
unschädlichen Rauchentwicklung und die Aktivie-
rung der Pyropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-Kontrollleuchte
auf.
Lassen Sie nach einem Aufprall das Gurtsystem
von einem PEUGEOT-Vertragspartner oder einer
qualifizierten Fachwerkstatt überprüfen und gege-
benenfalls austauschen.







Bei einem Aufprall wird die Hochspannungsversor-
gung automatisch unterbrochen.

SIC
H
140
AIRBAGS

Beim Auslösen des bzw. der Airbags kann
es zu leichter Rauchentwicklung und
durch die Aktivierung der Pyropatrone im
System zu einem Knall kommen.
Der auftretende Rauch ist nicht giftig, kann jedoch
bei empfindlichen Personen Reizungen hervorru-
fen.
Der Knall kann für einen kurzen Zeitraum zu ei-
ner leichten Beeinträchtigung des Hörvermögens
führen.

Frontairbags


Auslösung
Bei einem starken Frontalaufprall, der auf den
Frontalaufprallbereich A
insgesamt oder teil-
weise, entlang der Fahrzeuglängsachse in ho-
rizontaler Ebene und von der Fahrzeugfront in
Richtung Heck wirkt, werden die Airbags gleich-
zeitig ausgelöst, es sei denn, der Beifahrerfron-
tairbag ist deaktiviert.
Der Frontairbag entfaltet sich zwischen Brust-
und Kopfbereich des vorderen Fahrzeugin-
sassen und dem Lenkrad auf der Fahrerseite
und zwischen Kopf- und Brustbereich und dem
Armaturenbrett auf der Beifahrerseite, um die
Schleuderbewegung nach vorne abzuschwä-
chen.


Aufprallerfassungsbereiche


A.
Frontalaufprallbereich

B.
Seitenaufprallbereich

Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.

Dieses System entfaltet sich nur ein
einziges Mal. Sollte es zu einem zweiten Aufprall
kommen (im Laufe desselben oder eines weiteren
Unfalls) wird der Airbag nicht ausgelöst.
System, das dazu dienen soll, die Fahrzeuginsassen
(außer auf dem hinteren Mittelsitz) bei einem starken
Aufprall optimal zu schützen. Die Airbags ergänzen die
Wirkung der Sicherheitsgurte mit Gurtkraftbegrenzer
(außer auf dem hinteren Mittelsitz).
In diesem Fall registrieren und analysieren die elek-
tronischen Sensoren den frontalen oder seitlichen Auf-
prall in den Aufprallerfassungsbereichen:


- Bei einem starken Aufprall entfalten sich die Air-
bags sofort und schützen die Fahrzeuginsassen
(außer auf dem hinteren Mittelsitz) besser. Un-
mittelbar nach dem Aufprall entweicht das Gas
schnell aus den Airbags, damit die Sicht nicht be-
einträchtigt wird und die Insassen das Fahrzeug
verlassen können.

- Bei einem schwächeren Aufprall, einem Zusam-
menstoß im Heckbereich und, unter bestimmten
Bedingungen, beim Überschlagen des Fahrzeugs
entfalten sich die Airbags nicht; In diesen Fällen
bietet nur der Sicherheitsgurt Schutz.
System, das bei einem starken Frontalaufprall Fahrer
und Beifahrer schützt und die Verletzungsgefahr im
Kopf- und Brustbereich vermindert.
Auf der Fahrerseite ist der Airbag im Lenkrad einge-
baut, auf der Beifahrerseite im Armaturenbrett ober-
halb des Handschuhfachs.

SIC
H
141

Wenn mindestens eine der beiden Air-
bag-Kontrollleuchten ununterbrochen
leuchtet, bauen Sie bitte keinen Kinder-
sitz auf dem Beifahrersitz ein.
Lassen Sie die Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte Werkstatt durch-
führen.

Funktionsstörung

Wenn diese Kontrollleuchte im Kombiinstrument
in Verbindung mit einem akustischen Warnsignal
und einer Meldung auf dem Bildschirm blinkt,
wenden Sie sich bitte an das PEUGEOT-Händ-
lernetz oder eine qualifizierte Werkstatt, um das
System überprüfen zu lassen. Die Airbags wer-
den bei einem starken Aufprall möglicherweise
nicht mehr ausgelöst.


Reaktivierung
Drehen Sie, sobald Sie den Kindersitz entfernen, den
Schalter wieder auf "ON"
, um den Airbag erneut zu
aktivieren und die Sicherheit des Beifahrers bei einem
Aufprall zu gewährleisten.


Bei eingeschalteter Zündung leuchtet
diese Kontrollleuchte in der Anzeige für
die Kontrollleuchten der Sicherheitsgurte
und des Beifahrerairbags etwa eine Mi-
nute lang auf, wenn der Beifahrerairbag
aktiviert ist.
Um die Sicherheit Ihres Kindes zu ge-
währleisten, deaktivieren Sie bitte grund-
sätzlich den Beifahrerairbag, wenn Sie
einen Kindersitz entgegen der Fahrtrich-
tung auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder sogar
tödliche Verletzungen beim Entfalten des Airbags
erleiden.
Je nach Version leuchtet diese Kontroll-
leuchte bei eingeschalteter Zündung und
solange der Beifahrerairbag deaktiviert
ist im Kombiinstrument und/oder in der
Anzeige für die Kontrollleuchten der Si-
cherheitsgurte und des Beifahrerairbags.
Deaktivierung
Nur der Beifahrerairbag kann deaktiviert werden:


)
Stecken Sie bei ausgeschalteter Zündung
den
Schlüssel in den Schalter zur Deaktivierung des
Beifahrerairbags.

)
Drehen Sie ihn auf "OFF"
.


)
Ziehen Sie ihn dann in dieser Position ab.

SIC
H
142
Seitenairbags
System, das Fahrer und Beifahrer bei einem starken
seitlichen Aufprall Schutz bietet und die Verletzungs-
gefahr im Brustbereich einschränken soll.
Jeder Seitenairbag ist vorne türseitig in das Gestell der
Sitzlehne eingelassen.

Aktivierung
Bei einem starken Seitenaufprall, der auf den gesam-
ten Seitenaufprallbereich B
oder einen Teil desselben
senkrecht zur Fahrzeuglängsachse, in horizontaler
Ebene und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Kopfairbags
System, das Fahrer und Insassen (außer auf dem hin-
teren Mittelsitz) bei einem starken seitlichen Aufprall
Schutz bietet und die Verletzungsgefahr auf die Seite
des Kopfes beschränken soll.
Jeder Kopfairbag ist in die Streben und den oberen Teil
des Fahrgastraums eingelassen.
Auslösung
Bei einem starken seitlichen Aufprall, der auf den
gesamten Seitenaufprallbereich B
oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse, in hori-
zontaler Ebene und von außen in Richtung Innenraum
wirkt, werden die Airbags gleichzeitig mit dem entspre-
chenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem vorderen
oder hinteren Insassen und den Seitenscheiben.

Aufprallerfassungssbereiche


A.
Frontalaufprallbereich

B.
Seitenaufprallbereich

Der Seitenairbag entfaltet sich zwischen dem vorde-
ren Insassen und dem betreffenden Türinnenblech.
Wenn diese Kontrollleuchte im Kombiin-
strument in Verbindung mit einem aku-
stischen Warnsignal und einer Meldung
auf dem Bildschirm aufleuchtet, wenden
Sie sich bitte an das PEUGEOT-Händler-
netz oder eine qualifizierte Fachwerkstatt,
um das System überprüfen zu lassen. Die Airbags
werden bei einem starken Aufprall möglicherweise
nicht mehr ausgelöst.

Funktionsstörung

Bei einem leichten Aufprall oder Zusam-
menstoß an der Seite des Fahrzeugs
oder beim Überschlagen wird der Airbag
möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird
der Airbag nicht ausgelöst.
