2013 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

15
KUR
RICHTIG SITZEN
Fahrersitz

Längseinstellung
Höheneinstellung


Manuelle Einstellungen

76

Elektrische Einstellungen

77
Neigung der Sitzlehne

16
KUR
RICHTIG SITZEN

Vordersitze


Verstellung der Kopfstütze in Höhe und Neigung

Lendenstütze
78

Lenkradverstellung



1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe (Abstand vom Körper)
verstellen

3.
Hebel arretieren

Aus Sicherheitsgründen müssen diese Bedienungs-
schritte grundsätzlich bei stehendem Fahrzeug aus-
geführt werden.
82


Umbau des Beifahrersitzes zum Tisch (Beifahrersitz)

Zum Abstellen von Gegenständen auf dem zusam-
mengeklappten Sitz und zum leichteren Laden langer
Gegenstände im Fahrzeug.
79


Armlehne vorne

Sie enthält das WIP Plug.
11 3

KUR
RICHTIG SITZEN
Außenspiegel

Einstellung

A.
Einzustellenden Spiegel anwählen

B.
Spiegelposition in vier Richtungen einstellen
83


Innenspiegel


Manuelle Version


1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten

84

Version mit Abblendautomatik (Tag/Nacht)


1.
Spiegel ausrichten
84

Sicherheitsgurte vorn



1.
Riegel einrasten
137
2.
In der Höhe verstellen

Außerdem
...


C.
Ein- / Ausklappen

18
KUR
RICHTIG SEHEN

Beleuchtun
g


Ring A
Licht aus

Ring B Standlicht
Abblend- / Fernlicht
Nebelschlusslicht
oder
Nebelscheinwerfer und -schlusslicht Automatisches Einschalten der Beleuch-
tung
100, 101

Fahrtrichtungsanzeiger

Drücken Sie den Lichtschalterhebel über den Wider-
stand hinaus nach oben oder nach unten; die ent-
sprechenden Fahrtrichtungsanzeiger blinken, bis der
Hebel in die Ausgangsstellung zurückkehrt.

"Autobahn"-Funktion
Drücken Sie den Hebel einmal nach oben oder unten,
jedoch nicht über den Widerstand des Lichtschalterhe-
bels hinaus; die entsprechenden Fahrtrichtungsanzei-
ger blinken dreimal.
Diese Funktion ist unabhängig von der Fahrzeugge-
schwindigkeit benutzbar, allerdings ist sie vor allem
beim Spurwechsel auf Schnellstraßen von Vorteil.
134


Scheibenwischer


Hebel A: Frontscheibenwischer

Wischautomatik ("AUTO") einschalten


)
Hebel nach unten bewegen und loslassen


Wischautomatik ("AUTO") ausschalten


)
Hebel nach oben bewegen und auf "0"
zurück-
stellen

105

Ring B: Heckscheibenwischer
Aus
Intervallwischen
Scheibenwaschanlage
106

19
KUR
RICHTIG ÜBERWACHEN
Kombiinstrument


A.
Bei eingeschalteter Zündung muss der Zeiger
den Füllstand des Kraftstofftanks anzeigen.

B.
Bei eingeschalteter Zündung muss die Ölstands-
anzeige für die Dauer einiger Sekunden "OIL
OK"
anzeigen.
Füllen Sie bei unzureichendem Füllstand Kraftstoff
bzw. Öl nach.

47


Warn- und Kontrollleuchten



1.
Bei eingeschalteter Zündung leuchten die oran-
gefarbenen und roten Warnleuchten auf.

2.
Bei aktivem Hybridsystem müssen diese Leuch-
ten erlöschen.
Wenn sie weiterhin leuchten, schauen Sie im betref-
fenden Abschnitt nach.

49
Schalterleisten


Das Aufleuchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.



A.
Graphische und akustische
Einparkhilfe 162
136
90
38
152
134
95


B.
ESC OFF

C.
Alarm Innenraumschutz

D.
ECO OFF

E.
Head-Up-Display

F.
Warnblinker

G.
Zentralverriegelung

Unten




Mitte

20
KUR
INSASSEN RICHTIG SCHÜTZEN

Beifahrerairba
g



1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Inaktivierung), bei einem Kindersitz
entgegen der Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer oder bei einem
Kindersitz in Fahrtrichtung.

3.
Schlüssel aus dieser Position abziehen.

141



A.
Warnleuchte für nicht angelegte / abgelegte Gurte
vorn und / oder hinten

B.
Warnleuchte für Gurt vorn links

C.
Warnleuchte für Gurt vorn rechts

D.
Warnleuchte für Gurt hinten rechts

E.
Warnleuchte für Gurt hinten Mitte

F.
Warnleuchte für Gurt hinten links

G.
Kontrollleuchte für inaktivierten Beifahrerairbag

H.
Kontrollleuchte für aktivierten Beifahrerairbag

138, 141


Kindersicherung(Verriegelung der hinteren Türen)

Das Aufleuchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.
133

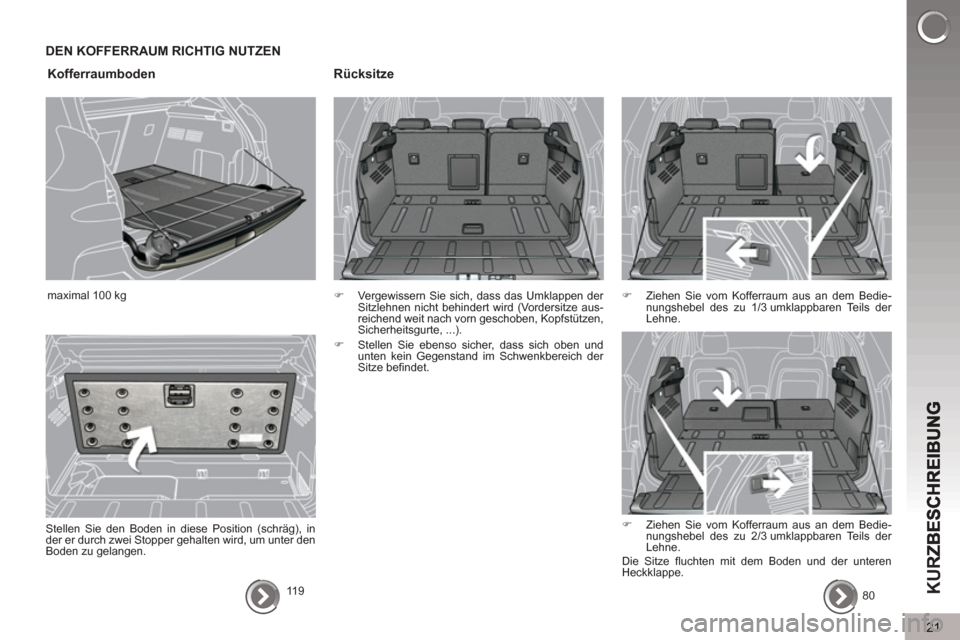

21
KUR
DEN KOFFERRAUM RICHTIG NUTZEN

R
ücksitze




)
Vergewissern Sie sich, dass das Umklappen der
Sitzlehnen nicht behindert wird (Vordersitze aus-
reichend weit nach vorn geschoben, Kopfstützen,
Sicherheitsgurte, ...).

)
Stellen Sie ebenso sicher, dass sich oben und
unten kein Gegenstand im Schwenkbereich der
Sitze befindet.

80


)
Ziehen Sie vom Kofferraum aus an dem Bedie-
nungshebel des zu 1/3 umklappbaren Teils der
Lehne.




)
Ziehen Sie vom Kofferraum aus an dem Bedie-
nungshebel des zu 2/3 umklappbaren Teils der
Lehne.

Kofferraumboden

11 9
maximal 100 kg

Stellen Sie den Boden in diese Position (schräg), in
der er durch zwei Stopper gehalten wird, um unter den
Boden zu gelangen.
Die Sitze fluchten mit dem Boden und der unteren
Heckklappe.

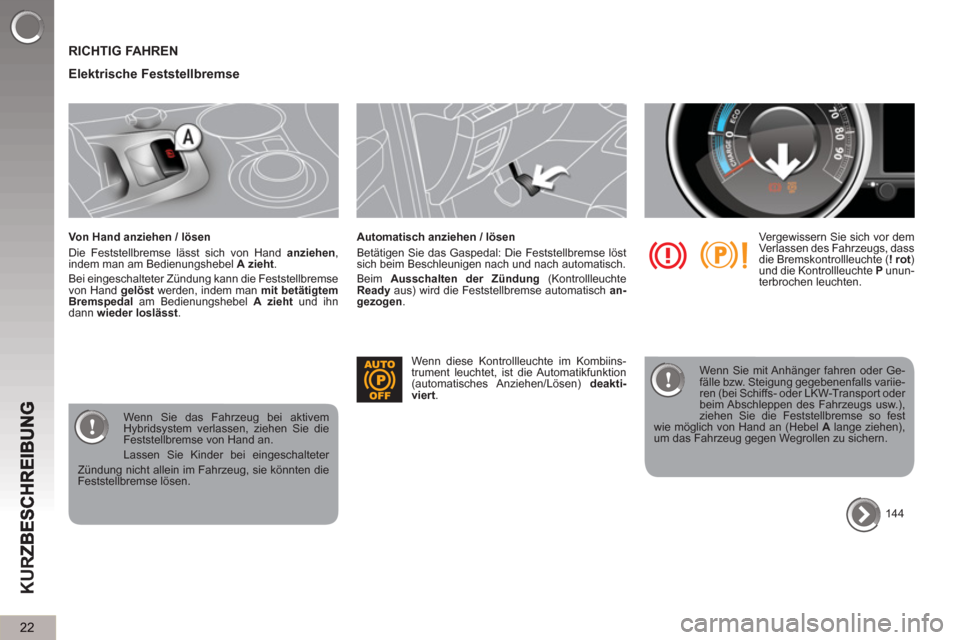

22
KUR
RICHTIG FAHREN

Elektrische Feststellbremse


Von Hand anziehen / lösen
Die Feststellbremse lässt sich von Hand anziehen
,
indem man am Bedienungshebel A
zieht
.
Bei eingeschalteter Zündung kann die Feststellbremse
von Hand gelöst
werden, indem man mit betätigtem
Bremspedal
am Bedienungshebel A
zieht
und ihn
dann wieder loslässt
.
Automatisch anziehen / lösen
Betätigen Sie das Gaspedal: Die Feststellbremse löst
sich beim Beschleunigen nach und nach automatisch.
Beim Ausschalten der Zündung
(Kontrollleuchte
Ready
aus) wird die Feststellbremse automatisch an-
gezogen
.

Wenn Sie das Fahrzeug bei aktivem
Hybridsystem verlassen, ziehen Sie die
Feststellbremse von Hand an.
Lassen Sie Kinder bei eingeschalteter
Vergewissern Sie sich vor dem
Verlassen des Fahrzeugs, dass
die Bremskontrollleuchte ( ! rot
)
und die Kontrollleuchte P
unun-
terbrochen leuchten.
Zündung nicht allein im Fahrzeug, sie könnten die
Feststellbremse lösen.
144 Wenn diese Kontrollleuchte im Kombiins-
trument leuchtet, ist die Automatikfunktion
(automatisches Anziehen/Lösen) deakti-
viert
.
Wenn Sie mit Anhänger fahren oder Ge-
fälle bzw. Steigung gegebenenfalls variie-
ren (bei Schiffs- oder LKW-Transport oder
beim Abschleppen des Fahrzeugs usw.),
ziehen Sie die Feststellbremse so fest
wie möglich von Hand an (Hebel A
lange ziehen),
um das Fahrzeug gegen Wegrollen zu sichern.
