2013 Peugeot 3008 Hybrid 4 Betriebsanleitung (in German)

BEDIENUNGSANLEITUNG

Ihre Gebrauchsanweisung finden Sie auf der Peugeot-Internetseite unter der Rubrik "Persönlicher Bereich".



Wenn Sie die Gebrauchsanweisung im Internet lesen, haben Sieaußerdem Zugriff auf die aktuellsten Informationen, die Sie leicht anhand des Lesezeichens mit diesem Piktogramm erkennen können:
Ist die Rubrik "Persönlicher Bereich" nicht auf der nationalen Internetseiteder Marke verfügbar, können Sie Ihre Gebrauchsanweisung auf folgender Internetseite finden: http://public.servicebox.peugeot.com

den Link im Zugang für "Privatpersonen",
die Sprache, das Fahrzeugmodell,
das Erstellungsdatum, das dem Datum der Erstzulassung entspricht.
Bitte beachten Sie folgenden Hinweis:
Der Einbau eines nicht von Automobiles PEUGEOT empfohlenen elektrischen Geräts oder Zubehör teils kann zu einer Betriebsstörung inder elektronischen Anlage Ihres Fahrzeugs führen. Wir bitten Sie, dies zur Kenntnis zu nehmen, und empfehlen Ihnen, sich an einen Ver treter der Marke PEUGEOT zu wenden, der Ihnen gerne die empfohlenenGeräte und Zubehör teile zeigt.
Wählen Sie:
Sie finden hier Ihre Gebrauchsanweisung in der gleichen Darstellung.

Seitenverweis:

Dieses Symbol verweist auf die Seite,
auf der die jeweilige Funktion ausführlich
beschrieben wird.


Legende

Umweltschutz:

Dieses Symbol kennzeichnet Ratschläge
in Bezug auf den Umweltschutz.


Information:

Mit diesem Symbol werden Sie auf ergän-
zende Informationen im Hinblick auf eine
bessere Nutzung Ihres Fahrzeugs hingewiesen.


Warnhinweis:

Mit diesem Symbol sind Warnhinweise
gekennzeichnet, die Sie unbedingt zu Ih-
rer eigenen und zur Sicherheit Dritter so-
wie zur Vermeidung von Schäden an Ihrem Fahrzeug
beachten müssen.

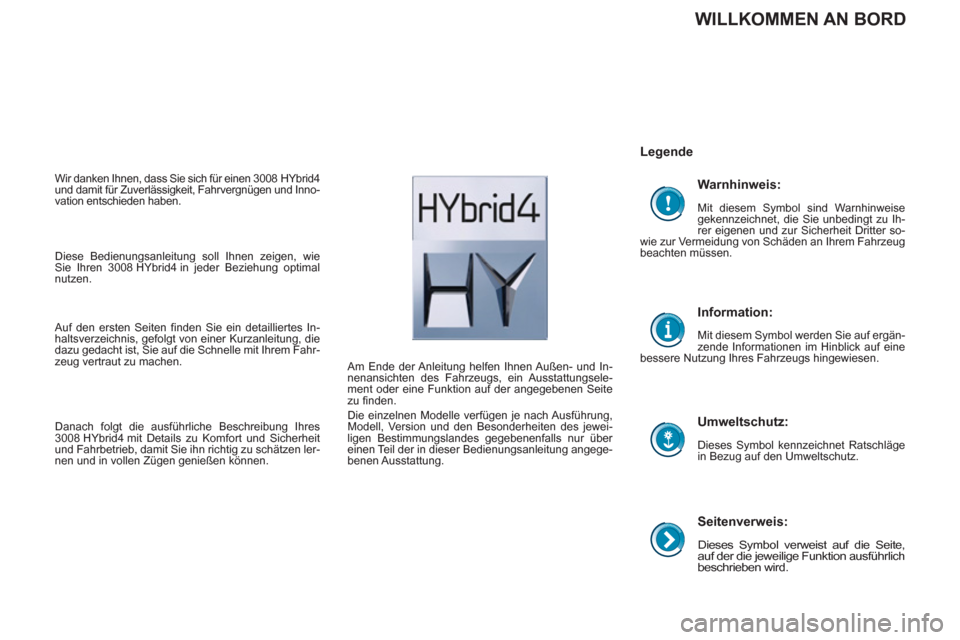

WILLKOMMEN AN BORD


Wir danken Ihnen, dass Sie sich für einen 3008 HYbrid4
und damit für Zuverlässigkeit, Fahrvergnügen und Inno-
vation entschieden haben.
Diese Bedienungsanleitung soll Ihnen zeigen, wie
Sie Ihren 3008 HYbrid4 in jeder Beziehung optimal
nutzen.
Auf den ersten Seiten finden Sie ein detailliertes In-
haltsverzeichnis, gefolgt von einer Kurzanleitung, die
dazu gedacht ist, Sie auf die Schnelle mit Ihrem Fahr-
zeug vertraut zu machen.
Danach folgt die ausführliche Beschreibung Ihres
3008 HYbrid4 mit Details zu Komfort und Sicherheit
und Fahrbetrieb, damit Sie ihn richtig zu schätzen ler-
nen und in vollen Zügen genießen können.
Am Ende der Anleitung helfen Ihnen Außen- und In-
nenansichten des Fahrzeugs, ein Ausstattungsele-
ment oder eine Funktion auf der angegebenen Seite
zu finden.
Die einzelnen Modelle verfügen je nach Ausführung,
Modell, Version und den Besonderheiten des jewei-
ligen Bestimmungslandes gegebenenfalls nur über
einen Teil der in dieser Bedienungsanleitung angege-
benen Ausstattung.

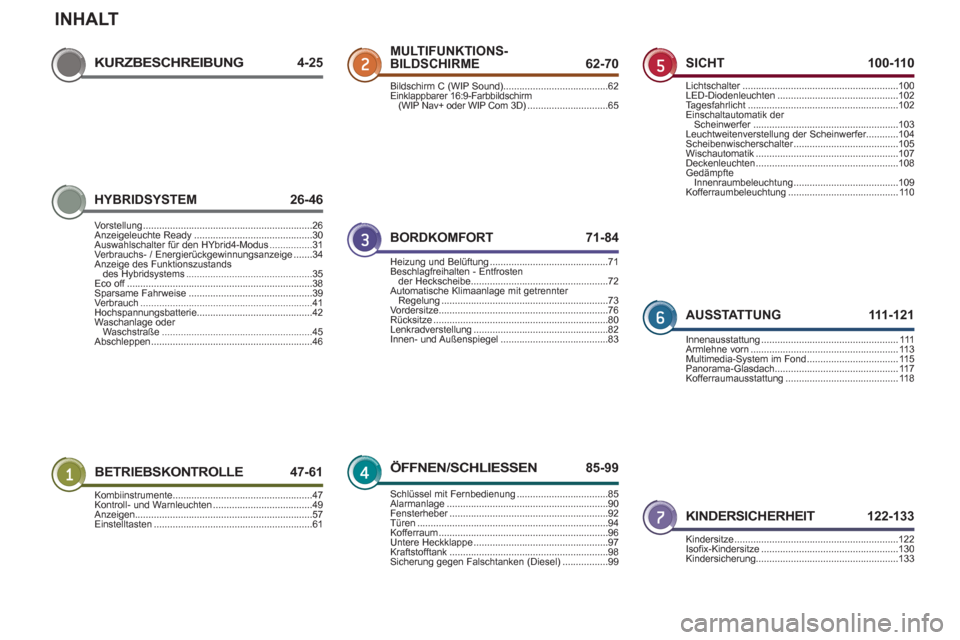

INHALT
KURZBESCHREIBUNG4-25
BETRIEBSKONTROLLE47-61

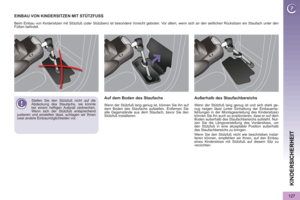

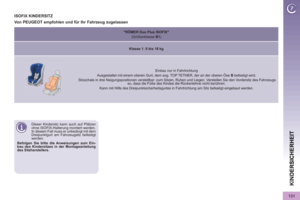

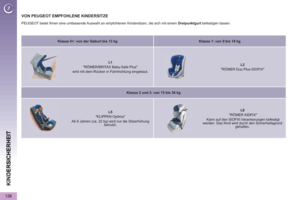

KINDERSICHERHEIT 122-133T
MULTIFUNKTIONS-BILDSCHIRME 62-70
BORDKOMFORT 71-84
ÖFFNEN/SCHLIESSEN85-99SICHT 100-11
0
AUSSTATTUNG 111-121

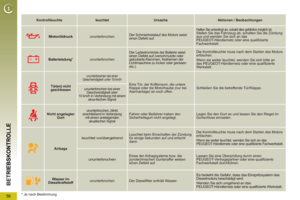

Kombiinstrumente....................................................47Kontroll- und Warnleuchten.....................................49Anzeigen..................................................................57Einstelltasten...........................................................61Kindersitze.............................................................122Isofix-Kindersitze...................................................130Kindersicherung.....................................................133
Bildschirm C (WIP Sound).......................................62Einklappbarer 16:9-Farbbildschirm(WIP Nav+ oder WIP Com 3D)..............................65

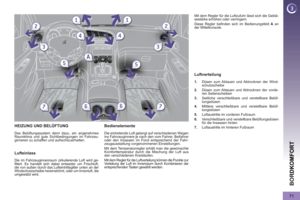

Heizung und Belüftung ............................................71Beschlagfreihalten - Entfrosten der Heckscheibe...................................................72Automatische Klimaanlage mit getrennter Regelung..............................................................73Vordersitze...............................................................76Rücksitze .................................................................80Lenkradverstellung..................................................82Innen- und Außenspiegel........................................83
Schlüssel mit Fernbedienung..................................85Alarmanlage ............................................................90Fensterheber...........................................................r92Türen.......................................................................94Kofferraum ...............................................................96Untere Heckklappe..................................................97Kraftstofftank...........................................................98Sicherung gegen Falschtanken (Diesel) .................99
Lichtschalter..........................................................r100LED-Diodenleuchten.............................................102Tagesfahrlicht........................................................102Einschaltautomatik der Scheinwerfer......................................................r103Leuchtweitenverstellung der Scheinwerfer............104Scheibenwischerschalter.......................................r105Wischautomatik.....................................................107Deckenleuchten.....................................................108Gedämpfte
Innenraumbeleuchtung.......................................109 Kofferraumbeleuchtung.........................................11 0
Innenausstattung...................................................111Armlehne vorn.......................................................113Multimedia-System im Fond..................................115Panorama-Glasdach..............................................117Kofferraumausstattung..........................................118
HYBRIDSYSTEM 26-46
Vorstellung...............................................................26Anzeigeleuchte Ready............................................30Auswahlschalter für den HYbrid4-Modus................31Verbrauchs- / Energierückgewinnungsanzeige .......34Anzeige des Funktionszustands

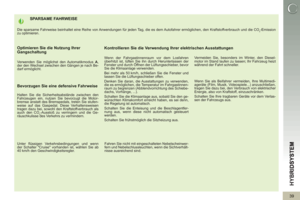

des Hybridsystems...............................................35Eco off.....................................................................f38Sparsame Fahrweise..............................................39
Verbrauch................................................................41 Hochspannungsbatterie...........................................42Waschanlage oder
Waschstraße........................................................45Abschleppen ............................................................46

INHALT
STICHWORTVERZEICHNIS327-330
SICHERHEIT 134-143
FAHRBETRIEB 144-163
KONTROLLEN 164-171

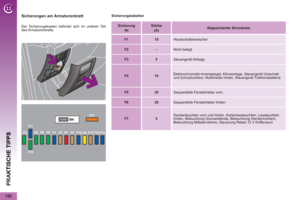

PRAKTISCHE TIPPS 172-201
TECHNISCHE DATEN 202-206AUDIO-ANLAGE
und TELEMATIK 207-326
Fahrtrichtungsanzeiger..........................................r134Warnblinker...........................................................r134Hupe......................................................................134ESC-System..........................................................135Sicherheitsgurte.....................................................137Airbags ..................................................................140
Elektrische Feststellbremse ..................................144
Berganfahrhilfe......................................................149Head-Up-Display ...................................................152 Geschwindigkeitsbegrenzer ..................................r154Geschwindigkeitsregler.........................................r156Elektronisch gesteuertes Mechanisches Sechsganggetriebe ............................................158Einparkhilfe............................................................162
Motorhaube...........................................................165Leer gefahrener Tank (Diesel) ...............................166Dieselmotor...........................................................r167Füllstandskontrollen...............................................168Sonstige Kontrollen ...............................................170

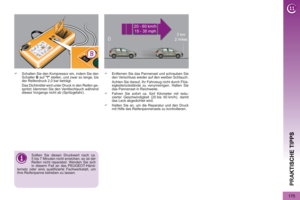

Reifenpannenset...................................................172Radwechsel...........................................................178Austausch der Glühlampen ...................................181Austausch der Sicherungen ..................................18512 V-Batterie..........................................................192Energiesparmodus ................................................195Austausch der Scheibenwischerblätter.................r196Fahrzeug abschleppen..........................................196Abschleppen ..........................................................197Anhängerkupplung ................................................198Dachträger anbringen............................................199Kälteschutz ............................................................199Zubehör.................................................................r200

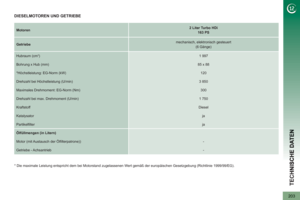

Elektroantrieb........................................................202Dieselmotoren.......................................................203Gewichte - Dieselmotoren .....................................204
Fahrzeugabmessungen.........................................205Kenndaten.............................................................206
BILDÜBERSICHT 331-336
Notfall oder Pannenhilfe ........................................207WIP Com 3D .........................................................211WIP Nav+..............................................................255WIP Sound............................................................309

4
KUR
VORSTELLUNG DES HYBRID4 -SYSTEMS


26

Vielen Dank, dass Sie sich für den 3008 HYbrid4 entschie-
den haben. Er unterscheidet sich stark von anderen, soge-
nannten herkömmlichen Fahrzeugen.
Machen Sie sich aufmerksam mit diesem Leitfaden
vertraut, damit Sie alle Funktionen des Hybridsystems
kennenlernen. Im Abschnitt "Hybridsystem" finden Sie
ausführlichere Informationen.










Die HYbrid4-Technologie verbindet auf intelligente Weise
zwei Energiequellen: den HDi-Dieselmotor, der die Vor-
derräder antreibt (Traktion), und den Elektromotor, der
die Hinterräder antreibt (Propulsion).
Die beiden Motoren können je nach ausgewähltem
Hybridmodus und Fahrbedingungen jeweils separat
oder gleichzeitig arbeiten.
Im Modus "ZEV" (Zero Emission Vehicle) und im Mo-
dus "Auto" bei niedrigen Geschwindigkeiten und mo-
derater Leistungsanforderung treibt der Elektromotor
das Fahrzeug allein an. Außerdem unterstützt er den
Dieselmotor beim Anfahren, beim Beschleunigen und
bei den Gangwechseln.
Die Batterie, die den Elektromotor mit Strom versorgt,
lädt sich wieder auf, wenn das Fahrzeug langsamer
wird, und speichert die Energie, bis sie wieder benötigt
wird.



1.
HDi-Dieselmotor (Traktion)

2.
Elektromotor (Propulsion)

3.
200 V Batterie

4.
Elektronische Leistungskontrolle
5.
Stop & Start-System

6.
automatisiertes Sechsgang-Schaltgetriebe

7.
Stromfluss

8.
Auswahl des HYbrid4-Modus

5
KUR

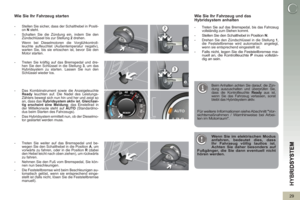

Wie Sie Ihr Fahrzeug starten


- Stellen Sie sicher, dass der Schalthebel in Positi-
on N
steht.

- Schalten Sie die Zündung ein, indem Sie den
Zündschlüssel bis zur Stellung 2 drehen.
Wenn bei Dieselmotoren die Vorglühkontroll-
leuchte aufleuchtet (Außentemperatur negativ),
warten Sie, bis sie erloschen ist, bevor Sie den
Motor starten.


- Das Kombiinstrument sowie die Anzeigeleuchte
Ready
leuchten auf. Die Nadel des Leistungs-
Zählers bewegt sich nun hin und her und zeigt so
an, dass das Hybridsystem aktiv ist. Gleichzei-
tig erscheint eine Meldung
; das Einstellrad in
der Mittelkonsole steht auf AUTO
(Standardmo-
dus beim Starten des Fahrzeugs).

- Das Hybridsystem ermittelt nun, ob der Dieselmo-
tor gestartet werden muss.


- Treten Sie weiter auf das Bremspedal und be-
wegen Sie den Schalthebel in die Position A, um
vorwärts zu fahren, oder in die Position R (dabei
den Hebel leicht nach oben ziehen), um rückwärts
zu fahren.

- Nehmen Sie den Fuß vom Bremspedal, Sie kön-
nen nun beschleunigen.

- Die Feststellbremse wird beim Beschleunigen au-
tomatisch gelöst, wenn sie entsprechend einge-
stellt ist (falls nicht, lösen Sie die Feststellbremse
manuell).
Hybridsystem anhalten



- Treten Sie auf das Bremspedal, bis das Fahrzeug
vollständig zum Stehen kommt.

- Stellen Sie den Schalthebel in Position N
.

- Drehen Sie den Zündschlüssel in die Stellung 1
,
die Feststellbremse wird automatisch angelegt,
wenn sie entsprechend eingestellt ist.

- Falls nicht, legen Sie die Feststellbremse manu-
ell an, die Kontrollleuchte P
muss vollständig an
sein.

- Treten Sie kräftig auf das Bremspedal und dre-
hen Sie den Schlüssel in die Stellung 3
, um das
Hybridsystem zu starten. Lassen Sie nun den
Schlüssel wieder los.


Beim Anhalten achten Sie darauf, die Zün-
dung auszuschalten und überprüfen Sie,
dass die Kontrollleuchte Ready
aus ist, wenn
Sie das Fahrzeug verlassen, sonst bleibt das
Hybridsystem aktiv.


Für weitere Informationen siehe Abschnitt "Vor-
sichtsmaßnahmen / Warnhinweise bei Arbei-
ten im Motorraum".



Wenn Sie im elektrischen Modus anfahren, be-
deutet dies, dass Ihr Fahrzeug völlig lautlos ist.
Achten Sie daher besonders auf Fußgänger,
die Sie dann eventuell nicht hören werden.

6
KUR

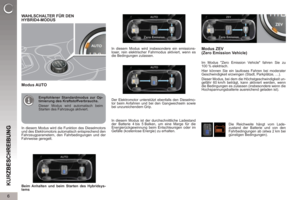

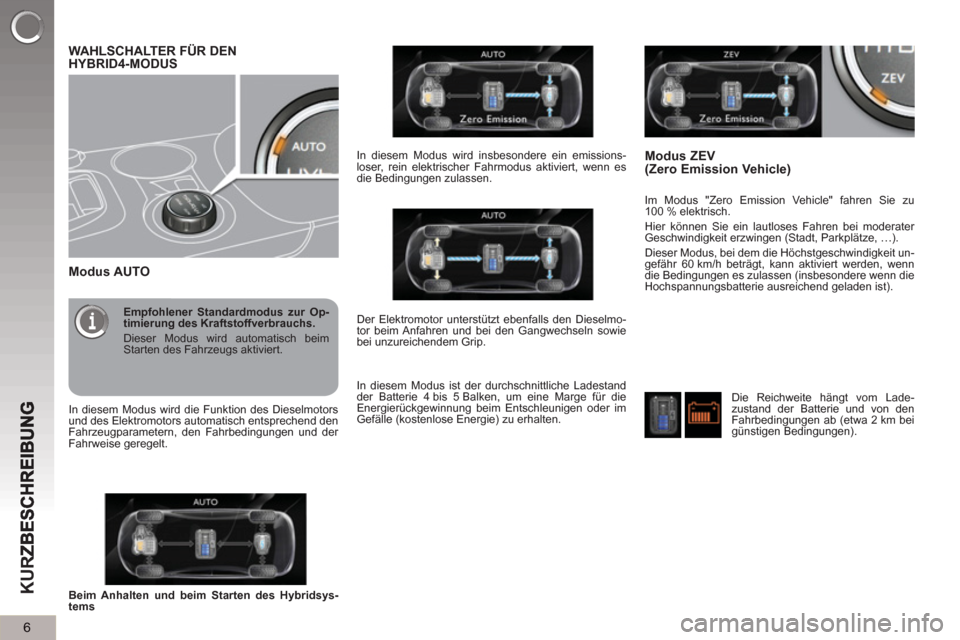

WAHLSCHALTER FÜR DEN
HYBRID4-MODUS

Modus AUTO


Im Modus "Zero Emission Vehicle" fahren Sie zu
100 % elektrisch.
Hier können Sie ein lautloses Fahren bei moderater
Geschwindigkeit erzwingen (Stadt, Parkplätze, …).
Dieser Modus, bei dem die Höchstgeschwindigkeit un-
gefähr 60 km/h beträgt, kann aktiviert werden, wenn
die Bedingungen es zulassen (insbesondere wenn die
Hochspannungsbatterie ausreichend geladen ist).


Modus ZEV (Zero Emission Vehicle)



Beim Anhalten und beim Starten des Hybridsys-
tems


In diesem Modus wird die Funktion des Dieselmotors
und des Elektromotors automatisch entsprechend den
Fahrzeugparametern, den Fahrbedingungen und der
Fahrweise geregelt.

Empfohlener Standardmodus zur Op-
timierung des Kraftstoffverbrauchs.


Dieser Modus wird automatisch beim
Starten des Fahrzeugs aktiviert.
In diesem Modus wird insbesondere ein emissions-
loser, rein elektrischer Fahrmodus aktiviert, wenn es
die Bedingungen zulassen.

Der Elektromotor unterstützt ebenfalls den Dieselmo-
tor beim Anfahren und bei den Gangwechseln sowie
bei unzureichendem Grip.

Die Reichweite hängt vom Lade-
zustand der Batterie und von den
Fahrbedingungen ab (etwa 2 km bei
günstigen Bedingungen).

In diesem Modus ist der durchschnittliche Ladestand
der Batterie 4 bis 5 Balken, um eine Marge für die
Energierückgewinnung beim Entschleunigen oder im
Gefälle (kostenlose Energie) zu erhalten.
