2012 PEUGEOT 5008 Manuale duso (in Italian)

D
IS
55
Display monocromatico C
Displa
y del quadro strumenti -
WIP Com 3D Displa

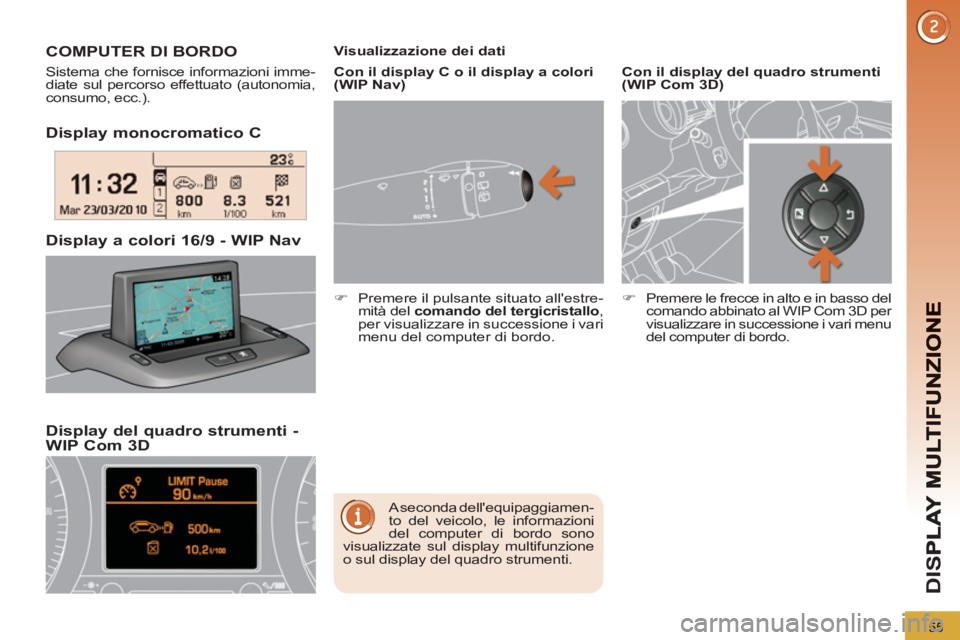

y a colori 16/9 - WIP Nav COMPUTER DI BORDO
Sistema che fornisce informazioni imme-
diate sul percorso effettuato (autonomia,
consumo, ecc.).
A seconda dell'equipaggiamen-
to del veicolo, le informazioni
del computer di bordo sono
visualizzate sul display multifunzione
o sul display del quadro strumenti.
Visualizzazione dei dati


)
Premere il pulsante situato all'estre-
mità del comando del tergicristallo
,
per visualizzare in successione i vari
menu del computer di bordo.
Con il display del quadro strumenti
( WIP Com 3D )


)
Premere le frecce in alto e in basso del
comando abbinato al WIP Com 3D per
visualizzare in successione i vari menu
del computer di bordo.
Con il display C o il display a colori

( WIP Nav )

56

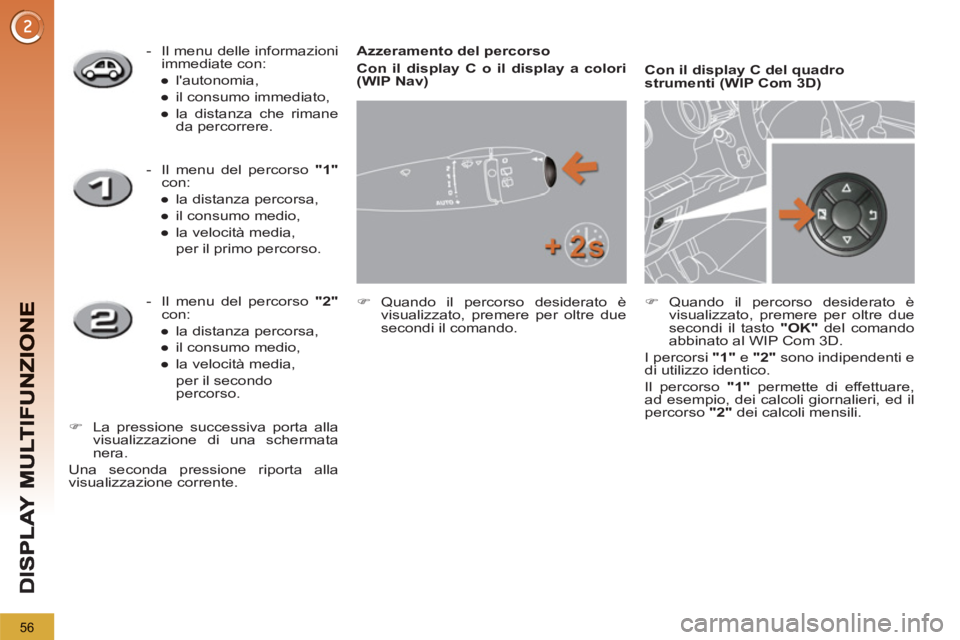

Azzeramento del percorso

Con il display C o il display a colori
( WIP Nav )


)
Quando il percorso desiderato è
visualizzato, premere per oltre due
secondi il comando.
Con il display C del quadro
strumenti
(WIP Com 3D )


)
Quando il percorso desiderato è
visualizzato, premere per oltre due
secondi il tasto "OK"
del comando
abbinato al WIP Com 3D.
I percorsi " 1" e " 2"
sono indipendenti e
di utilizzo identico.
Il percorso "1"
permette di effettuare,
ad esempio, dei calcoli giornalieri, ed il
percorso "2"
dei calcoli mensili.


- Il menu delle informazioni
immediate con:


●
l'autonomia,

●
il consumo immediato,

●
la distanza che rimane
da percorrere.



- Il menu del percorso "

1"

con:


●
la distanza percorsa,

●
il consumo medio,

●
la velocità media,
per il primo percorso.



- Il menu del percorso "2"

con:


●
la distanza percorsa,

●
il consumo medio,

●
la velocità media,
per il secondo
percorso.



)
La pressione successiva porta alla
visualizzazione di una schermata
nera.
Una seconda pressione riporta alla
visualizzazione corrente.

D
IS
57
Alcune definizioni…
Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.
Se restano visualizzati dei
trattini al posto dei numeri,
consultare la rete PEUGEOT
o un riparatore qualifi cato. Questa funzione è attiva solo
oltre i 30 km/h.


Questo valore può variare in
seguito ad un cambiamento di
guida o di tipo di strada, che
determini una notevole variazione
del consumo istantaneo.
Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo me-
dio degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Quantità media di carburante
consumata negli ultimi istanti.

Consumo medio
(l/100 km o km/l o mpg)
Si tratta della quantità me-
dia di carburante consuma-
to dall'ultimo azzeramento
del computer.
Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.


Velocità media
(km/h o miglia/h)
Indica la velocità media calco-
lata dall'ultimo azzeramento del
computer (a contatto inserito).






Contatore di tempo del
sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato del
sistema Stop & Start, un contatore di
tempo accumula le durate della modali-
tà STOP durante un tragitto.
Si azzera ad ogni inserimento del con-
tatto con la chiave.


Distanza residua da percorrere
(km o miglia)
Si tratta della distanza che
resta da percorrere fi no alla de-
stinazione fi nale. Viene calcolata istan-
taneamente dal sistema di navigazione
se è attiva una guida o se viene inserita
dal guidatore.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.

CO
58
RISCALDAMENTO E VENTILAZIONE
Sistema per creare e mantenere delle
buone condizioni di confort e di visibilità
nell'abitacolo del veicolo.
Comandi
L'aria che entra può seguire vari percorsi,
a seconda dei comandi selezionati dal
guidatore, dal passeggero anteriore o
dai passeggeri posteriori, in funzione del
livello di equipaggiamento.
Il comando di temperatura permette di
ottenere il livello di confort desiderato
mescolando l'aria dei vari circuiti.
Il comando di distribuzione dell'aria per-
mette di scegliere i punti di diffusione
dell'aria nell'abitacolo, combinando i tasti
abbinati. Il comando del fl usso d'aria permette di
aumentare o di diminuire la velocità del
ventilatore.
Questi comandi sono raggruppati sul
pannello A
della console centrale.

L'aria all'interno dell'abitacolo è fi ltrata
e viene dall'esterno, attraverso la gri-
glia situata alla base del parabrezza, o
dall'interno, in ricircolo d'aria.


Diffusione d'aria



1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.

2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.

3.
Aeratori laterali chiudibili ed orientabili.

4.
Aeratori centrali chiudibili ed orien-
tabili.

5.
Uscita d'aria verso i piedi dei pas-
seggeri anteriori.

6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.

7.
Uscite d'aria verso i piedi dei pas-
seggeri posteriori.

CO
59

Il sistema di climatizzazione non
contiene cloro e non presenta
pericoli per lo strato d'ozono.

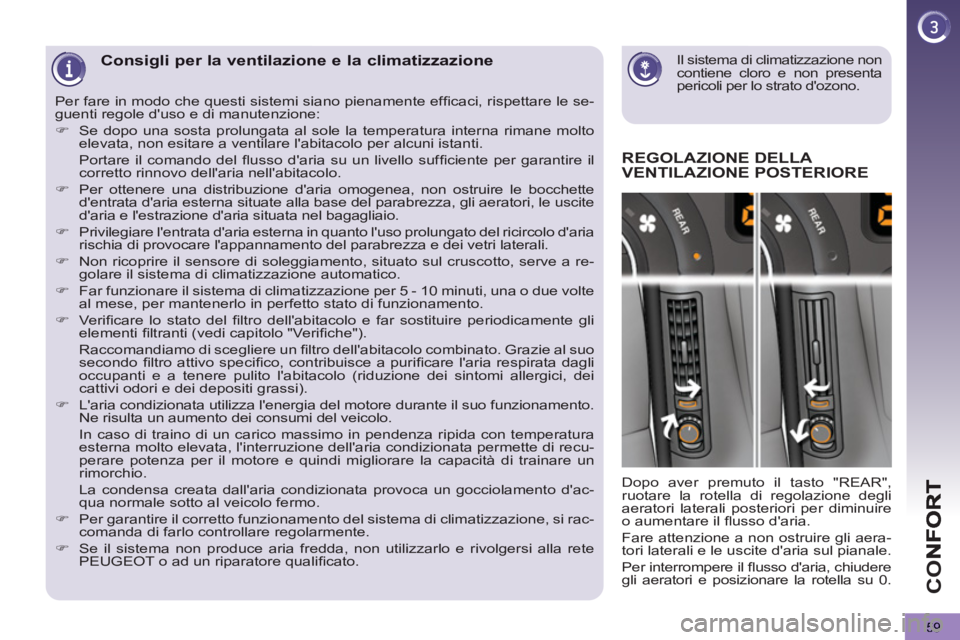

Consigli per la ventilazione e la climatizzazione
REGOLAZIONE DELL
A VENTILAZIONE POSTERIORE
Dopo aver premuto il tasto "REAR",
ruotare la rotella di regolazione degli
aeratori laterali posteriori per diminuire
o aumentare il fl usso d'aria.
Fare attenzione a non ostruire gli aera-
tori laterali e le uscite d'aria sul pianale.
Per interrompere il fl usso d'aria, chiudere
gli aeratori e posizionare la rotella su 0. Per fare in modo che questi sistemi siano pienamente effi caci, rispettare le se-
guenti regole d'uso e di manutenzione:


)
Se dopo una sosta prolungata al sole la temperatura interna rimane molto
elevata, non esitare a ventilare l'abitacolo per alcuni istanti.
Portare il comando del fl usso d'aria su un livello suffi ciente per garantire il
corretto rinnovo dell'aria nell'abitacolo.

)
Per ottenere una distribuzione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le uscite
d'aria e l'estrazione d'aria situata nel bagagliaio.

)
Privilegiare l'entrata d'aria esterna in quanto l'uso prolungato del ricircolo d'aria
rischia di provocare l'appannamento del parabrezza e dei vetri laterali.

)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a re-
golare il sistema di climatizzazione automatico.

)
Far funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due volte
al mese, per mantenerlo in perfetto stato di funzionamento.

)
Verifi care lo stato del fi ltro dell'abitacolo e far sostituire periodicamente gli
elementi fi ltranti (vedi capitolo "Verifi che").
Raccomandiamo di scegliere un fi ltro dell'abitacolo combinato. Grazie al suo
secondo fi ltro attivo specifi co, contribuisce a purifi care l'aria respirata dagli
occupanti e a tenere pulito l'abitacolo (riduzione dei sintomi allergici, dei
cattivi odori e dei depositi grassi).

)
L'aria condizionata utilizza l'energia del motore durante il suo funzionamento.
Ne risulta un aumento dei consumi del veicolo.
In caso di traino di un carico massimo in pendenza ripida con temperatura
esterna molto elevata, l'interruzione dell'aria condizionata permette di recu-
perare potenza per il motore e quindi migliorare la capacità di trainare un
rimorchio.
La condensa creata dall'aria condizionata provoca un gocciolamento d'ac-
qua normale sotto al veicolo fermo.

)
Per garantire il corretto funzionamento del sistema di climatizzazione, si rac-
comanda di farlo controllare regolarmente.

)
Se il sistema non produce aria fredda, non utilizzarlo e rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.

CO
60

2. Regolazione del fl usso d'aria


)
Dalla posizione 1
alla po-
sizione 5
, ruotare la ma-
nopola per avere un fl usso
d'aria suffi ciente a garanti-
re il confort desiderato.
Parabrezza, vetri laterali e piedi
dei passeggeri anteriori e poste-
riori. Piedi dei passeggeri, anteriori
e posteriori.
(Gli aeratori chiusi permetto-
no di ottenere una maggiore
quantità d'aria verso i piedi).
Aeratori centrali, laterali e po-
steriori.

)

Ruotare la manopola dal blu
(freddo) al rosso (caldo) per
modulare la temperatura se-
condo le proprie esigenze.


Parabrezza e vetri laterali.
1. Regolazione della temperatura
La distribuzione dell'aria può
essere modulata portando la
manopola in posizione inter-
media.
















La climatizzazione funziona solo a mo-
tore avviato.

4. Entrata d'aria/Ricircolo d'aria
L'entrata d'aria esterna permette di limi-
tare i rischi di appannamento del para-
brezza e dei vetri laterali.
Il ricircolo d'aria interna consente di iso-
lare l'abitacolo da odori e fumi esterni.
Non appena possibile, far entrare nuo-
vamente aria esterna per non compro-
mettere la qualità dell'aria ed evitare
l'appannamento.
)
Posizionando il comando
del fl usso d'aria in posi-
zione 0
(disattivazione
del sistema), il confort

3.
Regolazione della distribuzione d'aria


)

Premere il tasto per il ricircolo
dell'aria interna: l'attivazione
è segnalata dall'accensione
della spia.

)
Premere nuovamente il tasto per
permettere l'entrata d'aria esterna:
l'attivazione è segnalata dallo spe-
gnimento della spia.

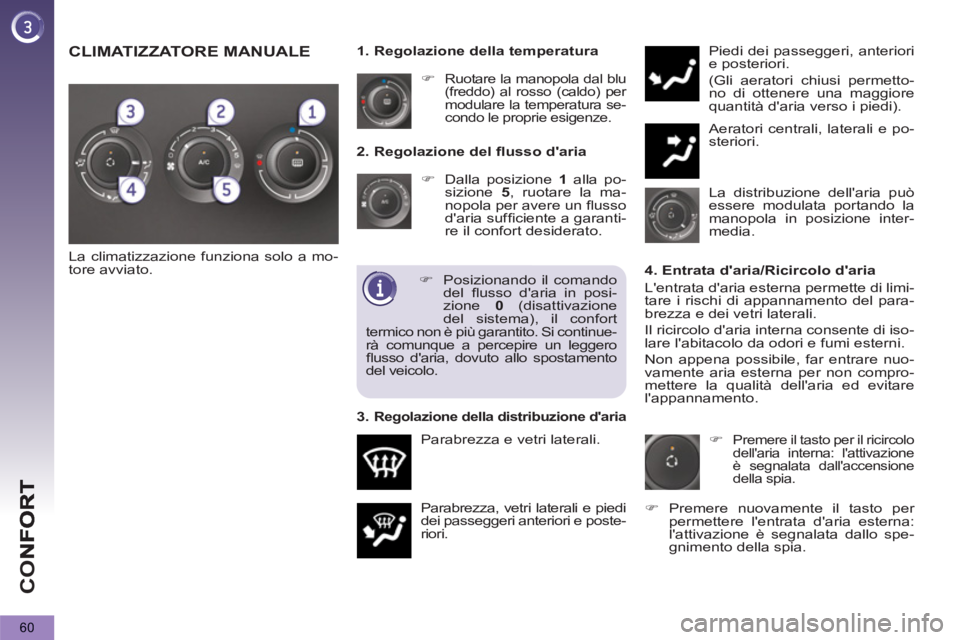

CLIMATIZZATORE MANUALE
termico non è più garantito. Si continue-
rà comunque a percepire un leggero
fl usso d'aria, dovuto allo spostamento
del veicolo.

CO
61
Sbrinamento - Disappannamento
Il tasto di comando si trova sul
frontalino del sistema di clima-
tizzazione.
SBRINAMENTO DEL LUNOTTO



)
Spegnere lo sbrinamento
del lunotto e dei retrovisori
esterni non appena lo si ri-
tiene necessario, in quanto
un basso consumo di cor-
rente permette di ridurre il
consumo di carburante.

Attivazione

Lo sbrinamento del lunotto può essere
attivato solo quando il motore è avviato.


)
Premere questo tasto per sbrinare il
lunotto e i retrovisori esterni. La spia
associata al tasto si accende.

Disattivazione

Lo sbrinamento si spegne automatica-
mente per evitare un eccessivo consumo
di corrente.


)
È possibile interrompere il funzio-
namento dello sbrinamento prima
della sua disattivazione automatica
premendo di nuovo il tasto. La spia
associata al tasto si spegne.


5.
Accensione/Spegnimento climatizzatore
Il climatizzatore è predisposto
per funzionare correttamente
in qualsiasi stagione, con i vetri
chiusi.
Consente:


-
in estate, di abbassare la temperatura,


- in inverno, con temperature superiori
a 3°C, di aumentare l'effi cacia del di-
sappannamento.


Accensione


)
Premere il tasto "A/C"
, la spia del
tasto si accenderà.
Il climatizzatore non funziona quando la
manopola per la regolazione del fl usso
d'aria 2
è in posizione "0".

Per ottenere aria fresca più velocemente,
è possibile utilizzare il ricircolo dell'aria in-
terna per alcuni istanti. Poi tornare all'en-
trata d'aria esterna. Le serigrafi e sul frontalino indi-
cano la posizione dei comandi
per sbrinare o disappannare
rapidamente parabrezza e vetri
laterali:


)
portare il comando d'entrata d'aria 4

in posizione "Entrata d'aria esterna"
(spia spenta),

)
portare la manopola di distribuzione
dell'aria 3
in posizione "Parabrezza",

)
portare la manopola del fl usso d'aria 2

in posizione 5 (massimo),

)
portare la manopola della tempera-
tura 1
sulla posizione rossa (caldo).


Spegnimento


)
Premere nuovamente il tasto "A/C"
,
la spia del tasto si spegnerà.
L'interruzione può provocare il peggiora-
mento delle condizioni interne (umidità,
appannamento dei vetri).






Con il sistema Stop & Start,
fi nché il disappannamento è
attivo, la modalità STOP non
è disponibile.

CO
62
Salendo a bordo del veicolo, se
la temperatura interna è molto
più fredda o più calda del va-
lore di confort, non serve modifi care
il valore visualizzato per raggiungere
più rapidamente il confort desiderato.
Il sistema compensa automaticamen-
te e più velocemente possibile lo scar-
to di temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore e il passeggero
anteriore possono regolare la
temperatura separatamente.


)
Ruotare il comando 2
o 3
verso sini-
stra o destra per diminuire o aumen-
tare questo valore.
Una regolazione prossima ai 21° consente
di ottenere un confort ottimale. Tuttavia, a
seconda delle esigenze, una regolazione
tra i 18 e i 24° è da considerarsi normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra/destra superiore a 3°.
4. Programma automatico visibilità
Per disappannare o sbrinare
velocemente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
fort può rivelarsi insuffi ciente.


)
Selezionare allora il programma au-
tomatico visibilità.
Il sistema gestisce automaticamente la
refrigerazione, il fl usso d'aria, l'entra-
ta d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i vetri
laterali.
Funzionamento automatico



)
Premere il tasto "AUTO"
.
La spia sul tasto si accende.

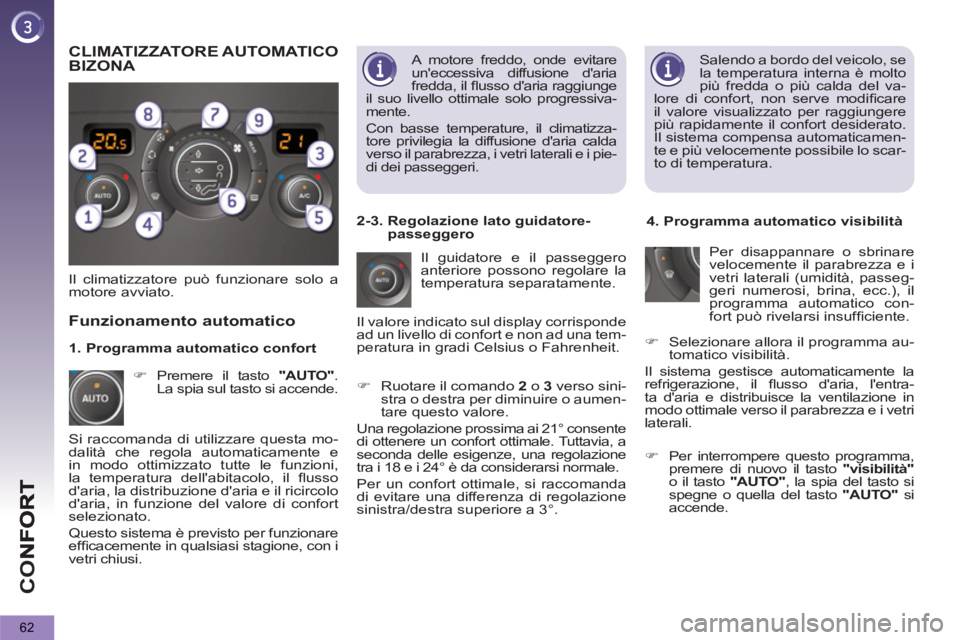

CLIMATIZZATORE AUTOMATICO
BIZONA
Si raccomanda di utilizzare questa mo-
dalità che regola automaticamente e
in modo ottimizzato tutte le funzioni,
la temperatura dell'abitacolo, il fl usso
d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funzionare
effi cacemente in qualsiasi stagione, con i
vetri chiusi. Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.


)
Per interrompere questo programma,
premere di nuovo il tasto "visibilità"

o il tasto "AUTO"
, la spia del tasto si
spegne o quella del tasto "AUTO"
si
accende.


1. Programma automatico confort
2-3. Regolazione lato guidatore-
passeggero A motore freddo, onde evitare
un'eccessiva diffusione d'aria
fredda, il fl usso d'aria raggiunge
il suo livello ottimale solo progressiva-
mente.
Con basse temperature, il climatizza-
tore privilegia la diffusione d'aria calda
verso il parabrezza, i vetri laterali e i pie-
di dei passeggeri.
