2012 PEUGEOT 5008 Manuale duso (in Italian)

IN B
15

Climatizzatore automatico:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto
"AUTO"
.

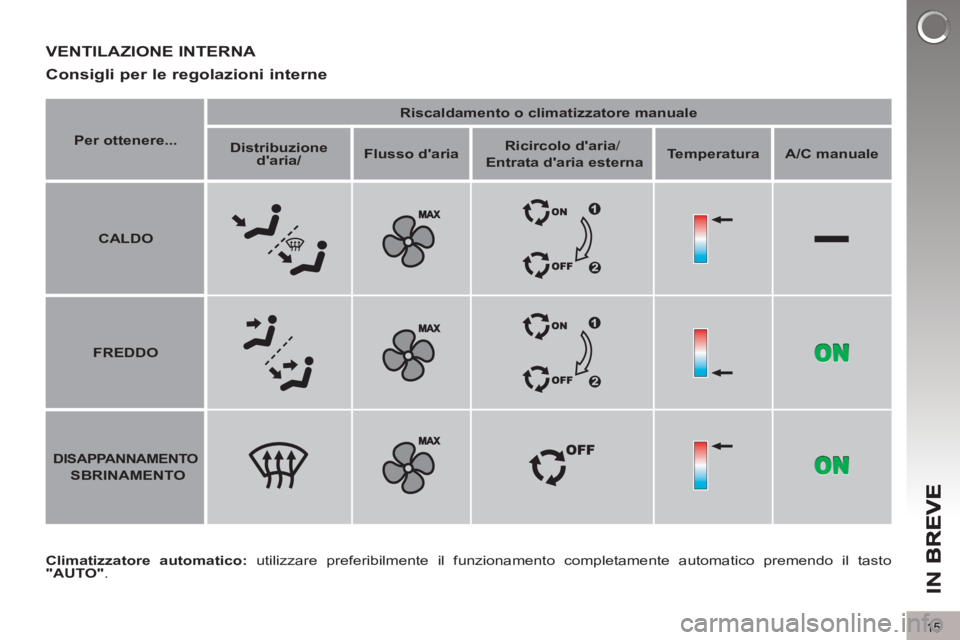

VENTILAZIONE INTERNA
Consi
gli per le regolazioni interne


Per ottenere...



Riscaldamento o climatizzatore manuale




Distribuzione
d'aria/



Flusso d'aria



Ricircolo d'aria
/
Entrata d'aria esterna



Temperatura



A/C manuale




CALDO







FREDDO






DISAPPANNAMENTO


SBRINAMENTO

IN
B
16
CONTROLLI DURANTE LA GUIDA

Quadro strumenti



A.
A contatto inserito, la lancetta deve in-
dicare il livello di carburante residuo.

B.
A motore avviato, la spia corrisponden-
te del livello minimo deve spegnersi.

C.
A contatto inserito, l'indicatore del
livello dell'olio deve indicare "OIL
OK"
per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco.
27


1.
A contatto inserito si accendono le spie
di allarme di colore arancione e rosso.

2.
A motore avviato, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla pagina corrispondente.
29

Barre dei comandi

L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Misurazione dello
spazio disponibile. 169
165
81
167
131
127
148
128
B.
Disattivazione del
sistema Stop & Start.

C.
Allarme volumetrico.

D.
Assistenza visiva e
sonora al parcheggio.

E.
ESP/OFF.

F.
Sicurezza bambini.

G.
Visualizzazione dei
dati di guida.

H.
Segnale d'emergenza.
Inferiore


Centrale

150

I.
"Distance alert".
86


J.
Chiusura centralizzata.

IN B
17
SICUREZZA DEI PASSEGGERI
Airbag frontale lato passeggero


1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con seggio-
lino per bambini con lo "schienale
rivolto verso la strada",
"ON"
(attivazione) con passeggero
anteriore o seggiolino per bambini
"rivolto verso la strada".

3.
Estrazione della chiave mantenendo
la posizione.
137


Cinture di sicurezza e Airbag frontale lato passeggero



A.
Spia cinture di sicurezza anteriori e/o
posteriori non allacciate.

B.

Spia della cintura di sicurezza anteriore sinistra.

C.
Spia della cintura di sicurezza anteriore destra.

D.
Spia della cintura di sicurezza po-
steriore destra.

E.
Spia della cintura di sicurezza po-
steriore centrale.

F.
Spia della cintura di sicurezza po-
steriore sinistra.

G.
Spia di disattivazione dell'airbag
frontale lato passeggero.

H.
Spia d'attivazione dell'airbag fronta-
le lato passeggero.
133
Sicurezza bambini (bloccaggio porte posteriori)

L'accensione della spia segnala lo stato
della funzione corrispondente.
127


7 posti (3ª fi la)


I.
Spia cintura di sicurezza
posteriore destra.

J.
Spia cintura di sicurezza
posteriore sinistra.

IN
B
18

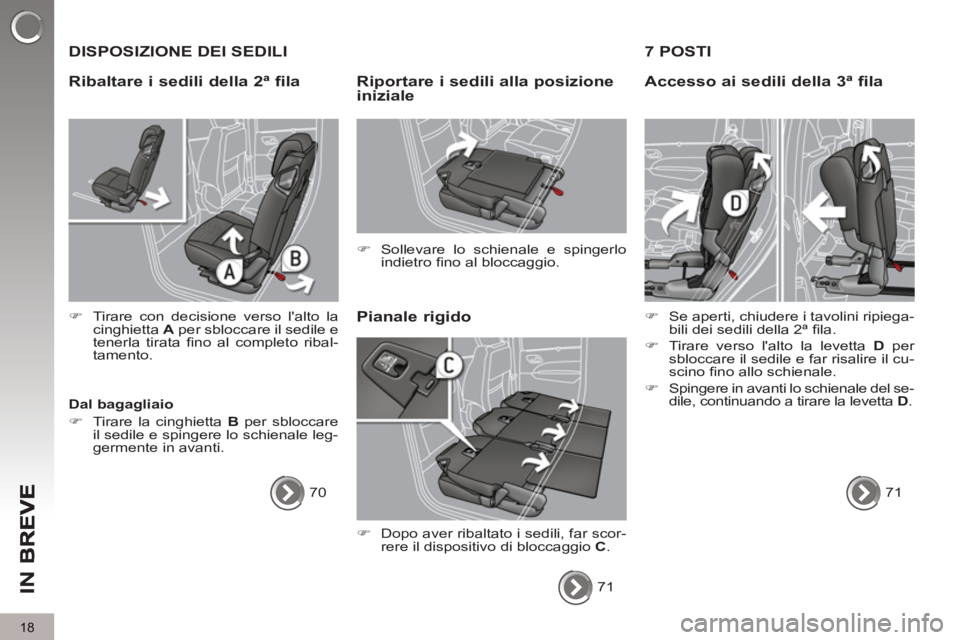

DISPOSIZIONE DEI SEDILI
Pianale ri
gido
Riportare i sedili alla posizione iniziale


)
Sollevare lo schienale e spingerlo
indietro fi no al bloccaggio.


Dal bagagliaio


)
Tirare la cinghietta B
per sbloccare
il sedile e spingere lo schienale leg-
germente in avanti.



Ribaltare i sedili della 2ª fila




)
Tirare con decisione verso l'alto la
cinghietta A
per sbloccare il sedile e
tenerla tirata fi no al completo ribal-
tamento.



Accesso ai sedili della 3ª fila



)
Se aperti, chiudere i tavolini ripiega-
bili dei sedili della 2ª fi la.

)
Tirare verso l'alto la levetta D
per
sbloccare il sedile e far risalire il cu-
scino fi no allo schienale.

)
Spingere in avanti lo schienale del se-
dile, continuando a tirare la levetta D
.
71
70
71

7 POSTI



)
Dopo aver ribaltato i sedili, far scor-
rere il dispositivo di bloccaggio C
.

IN B
19

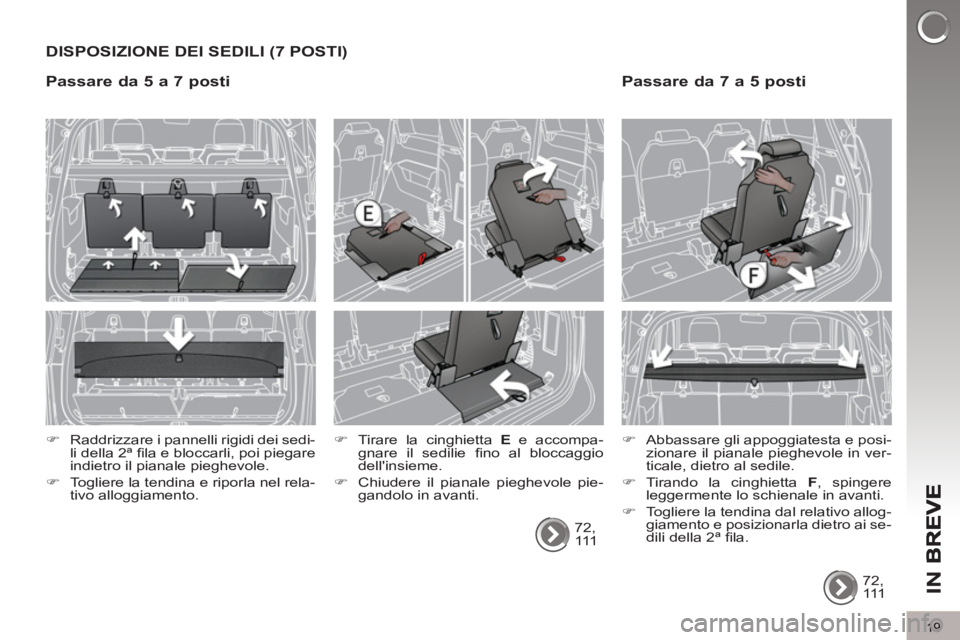

DISPOSIZIONE DEI SEDILI (7 POSTI)
72,
111
)
Tirare la cinghietta E
e accompa-
gnare il sedilie fi no al bloccaggio
dell'insieme.

)
Chiudere il pianale pieghevole pie-
gandolo in avanti.

)
Abbassare gli appoggiatesta e posi-
zionare il pianale pieghevole in ver-
ticale, dietro al sedile.

)
Tirando la cinghietta F
, spingere
leggermente lo schienale in avanti.

)
Togliere la tendina dal relativo allog-
giamento e posizionarla dietro ai se-
dili della 2ª fi la.

)
Raddrizzare i pannelli rigidi dei sedi-
li della 2ª fi la e bloccarli, poi piegare
indietro il pianale pieghevole.

)
Togliere la tendina e riporla nel rela-
tivo alloggiamento.
Passare da 7 a 5 posti Passare da 5 a 7 posti
72,
111

IN
B
20
CONFORT DI GUIDA

Sto
p & Start


Passaggio in modalità STOP del motore

La spia "ECO"
si accende sul
quadro strumenti ed il motore
si mette in attesa, con cambio
manuale pilotato
e ad una ve-
locità inferiore a 6 km/h, premere il pe-
dale del freno o collocare la leva delle
marce in posizione N
.
In alcuni casi particolari, la modalità
STOP potrebbe non essere disponibile;
la spia "ECO"
lampeggia per alcuni se-
condi, poi si spegne.


Passaggio in modalità START del motore

La spia "ECO"
si spegne ed il
motore si riavvia con cambio
manuale pilotato
:


- leva delle marce in posizione A
o M
,
rilasciare il pedale del freno,

- oppure leva delle marce in posizio-
ne N
e pedale del freno rilasciato,
collocare la leva delle marce in po-
sizione A
o M
,

- oppure inserire la retromarcia.
In alcuni casi particolari, la modalità
START potrebbe attivarsi automatica-
mente; la spia "ECO"
lampeggia per
alcuni secondi, poi si spegne.
Disattivazione/Riattivazione
È possibile in qualsiasi momento disattiva-
re il sistema premendo il comando "ECO
OFF"
; la spia del tasto si accende.
Prima del rifornimento di car-
burante o prima di qualsiasi
intervento nel vano motore,
interrompere tassativamente
il contatto con la chiave.
Il sistema si riattiva automati-
camente ad ogni nuovo avvia-
mento con la chiave.
165

IN B
21
CONFORT DI GUIDA

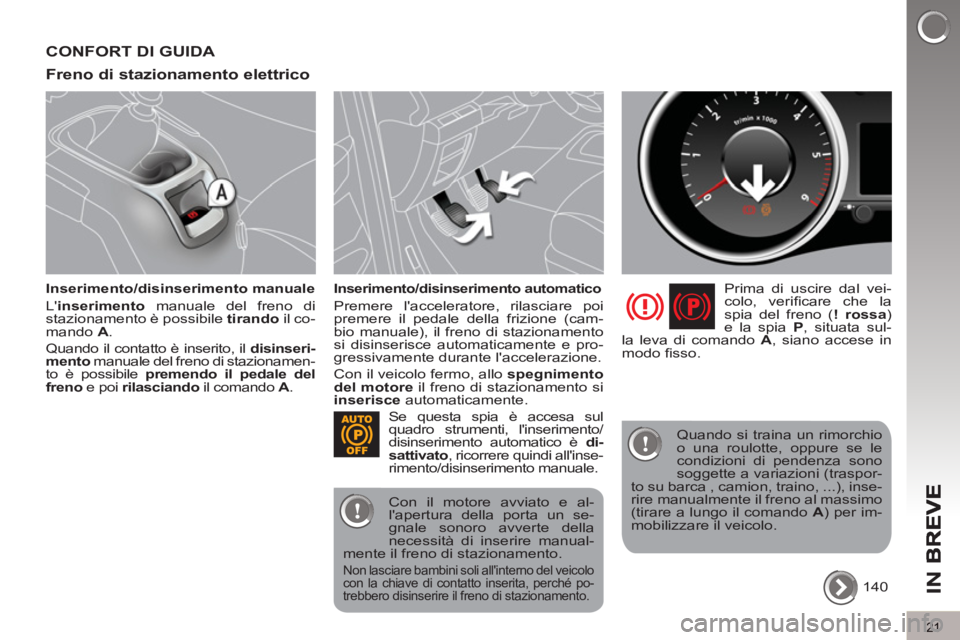

Freno di stazionamento elettrico

Inserimento/disinserimento manuale
L' inserimento
manuale del freno di
stazionamento è possibile tirando
il co-
mando A
.
Quando il contatto è inserito, il disinseri-
mento
manuale del freno di stazionamen-
to è possibile premendo il pedale del
freno
e poi rilasciando
il comando A
.

Inserimento/disinserimento automatico

Premere l'acceleratore, rilasciare poi
premere il pedale della frizione (cam-
bio manuale), il freno di stazionamento
si disinserisce automaticamente e pro-
gressivamente durante l'accelerazione.
Con il veicolo fermo, allo spegnimento
del motore
il freno di stazionamento si
inserisce
automaticamente.
Prima di uscire dal vei-
colo, verifi care che la
spia del freno ( ! rossa
)
e la spia P
, situata sul-
la leva di comando A
, siano accese in
modo fi sso.
140 Se questa spia è accesa sul
quadro strumenti, l'inserimento/
disinserimento automatico è di-
sattivato
, ricorrere quindi all'inse-
rimento/disinserimento manuale.

Con il motore avviato e al-
l'apertura della porta un se-
gnale sonoro avverte della
necessità di inserire manual-
mente il freno di stazionamento.
Non lasciare bambini soli all'interno del veicolo
con la chiave di contatto inserita, perché po-
trebbero disinserire il freno di stazionamento.


Quando si traina un rimorchio
o una roulotte, oppure se le
condizioni di pendenza sono
soggette a variazioni (traspor-
to su barca , camion, traino, ...), inse-
rire manualmente il freno al massimo
(tirare a lungo il comando A
) per im-
mobilizzare il veicolo.

IN
B
22
Il veicolo è dotato di un sistema che lo
tiene immobilizzato temporaneamente
(circa 2 secondi) per aiutare ad avvia-
re il veicolo in salita/discesa, mentre si
passa dal pedale del freno al pedale
dell'acceleratore.
Questa funzione è attiva solo quando:


- il veicolo è completamente immobi-
lizzato con il pedale del freno pre-
muto,

- in alcune condizioni di pendenza,

- la porta del guidatore è chiusa.
Non uscire dal veicolo durante
la fase di immobilizzo tempo-
raneo del veicolo.
145

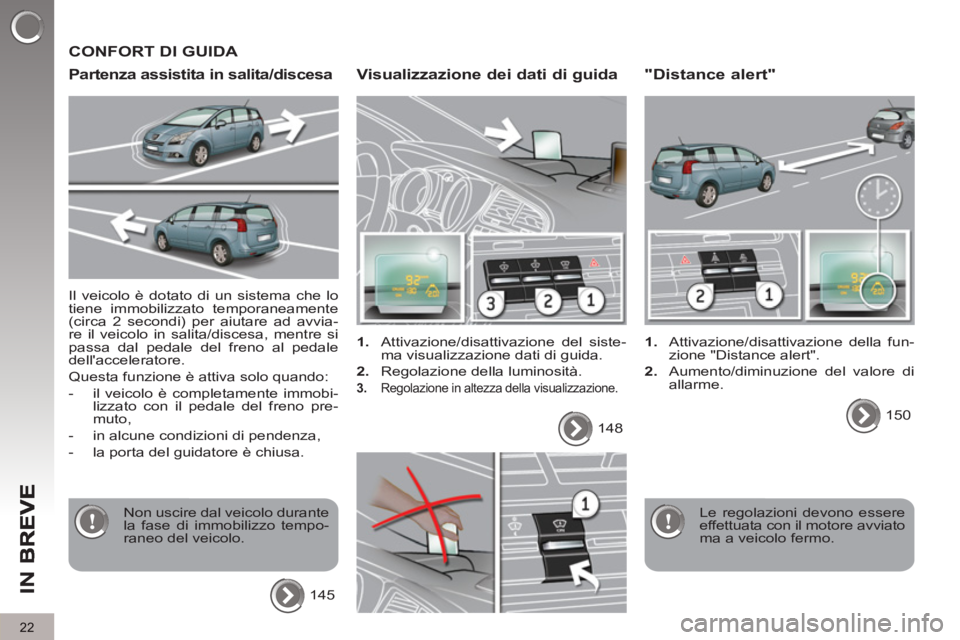

CONFORT DI GUIDA
Visualizzazione dei dati di guida



1.
Attivazione/disattivazione del siste-
ma visualizzazione dati di guida.

2.
Regolazione della luminosità.


3.
Regolazione in altezza della visualizzazione.

Le regolazioni devono essere
effettuata con il motore avviato
ma a veicolo fermo. 148


"Distance alert"



1.
Attivazione/disattivazione della fun-
zione "Distance alert".

2.
Aumento/diminuzione del valore di
allarme.
150


Partenza assistita in salita/discesa
