2012 PEUGEOT 5008 Manuale duso (in Italian)

G
U
167

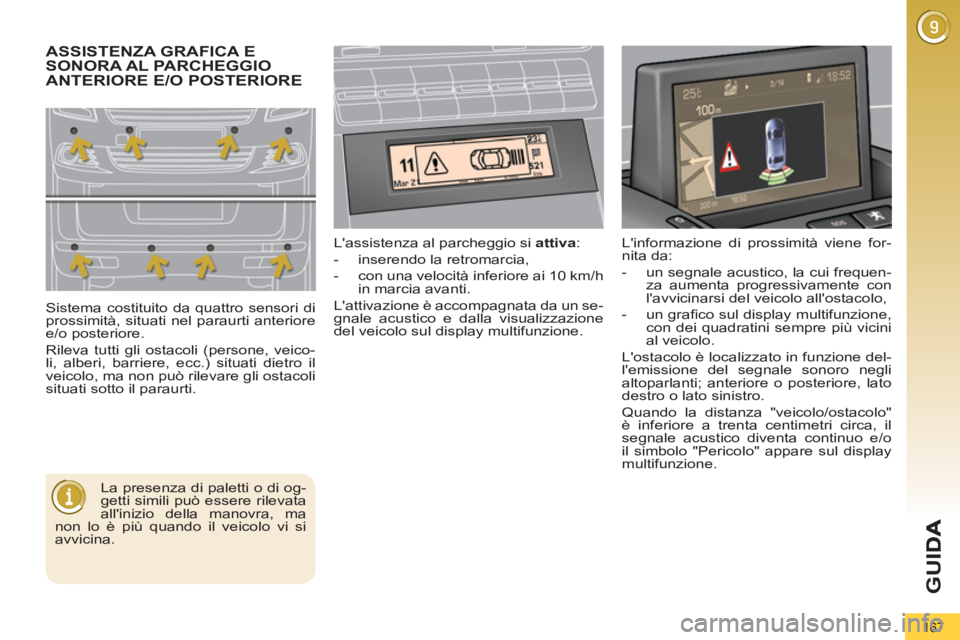

ASSISTENZA GRAFICA E
SONORA AL PARCHEGGIO
ANTERIORE E/O POSTERIORE
Sistema costituito da quattro sensori di
prossimità, situati nel paraurti anteriore
e/o posteriore.
Rileva tutti gli ostacoli (persone, veico-
li, alberi, barriere, ecc.) situati dietro il
veicolo, ma non può rilevare gli ostacoli
situati sotto il paraurti. L'assistenza al parcheggio si attiva
:


- inserendo la retromarcia,

- con una velocità inferiore ai 10 km/h
in marcia avanti.
L'attivazione è accompagnata da un se-
gnale acustico e dalla visualizzazione
del veicolo sul display multifunzione.
La presenza di paletti o di og-
getti simili può essere rilevata
all'inizio della manovra, ma
non lo è più quando il veicolo vi si
avvicina. L'informazione di prossimità viene for-
nita da:


- un segnale acustico, la cui frequen-
za aumenta progressivamente con
l'avvicinarsi del veicolo all'ostacolo,

- un grafi co sul display multifunzione,
con dei quadratini sempre più vicini
al veicolo.
L'ostacolo è localizzato in funzione del-
l'emissione del segnale sonoro negli
altoparlanti; anteriore o posteriore, lato
destro o lato sinistro.
Quando la distanza "veicolo/ostacolo"
è inferiore a trenta centimetri circa, il
segnale acustico diventa continuo e/o
il simbolo "Pericolo" appare sul display
multifunzione.

G
U
168

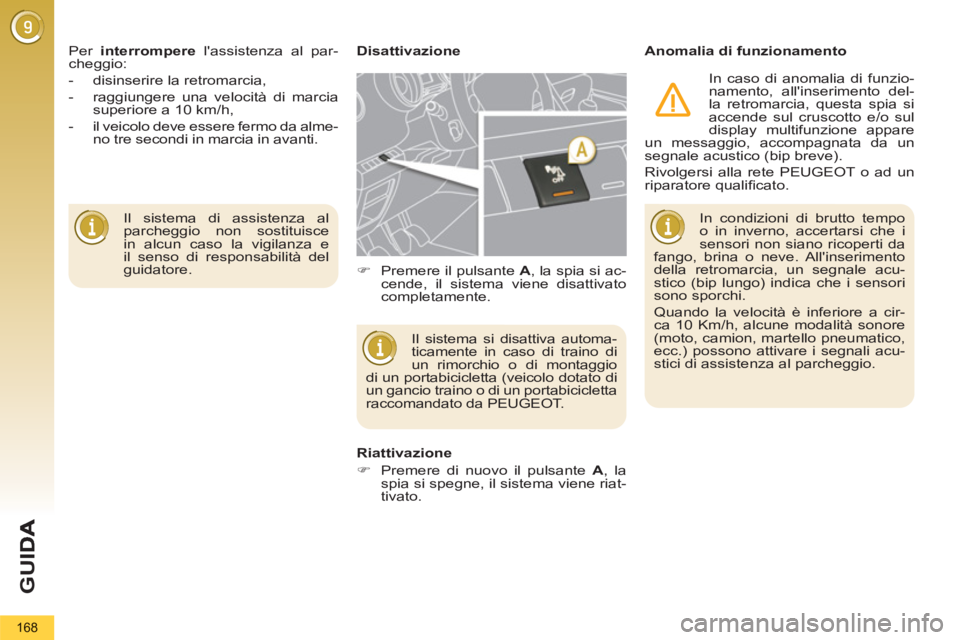

Il sistema di assistenza al
parcheggio non sostituisce
in alcun caso la vigilanza e
il senso di responsabilità del
guidatore. Per interrompere
l'assistenza al par-
cheggio:


- disinserire la retromarcia,

- raggiungere una velocità di marcia
superiore a 10 km/h,

- il veicolo deve essere fermo da alme-
no tre secondi in marcia in avanti.
Disattivazione
Anomalia di funzionamento
Il sistema si disattiva automa-
ticamente in caso di traino di
un rimorchio o di montaggio
di un portabicicletta (veicolo dotato di
un gancio traino o di un portabicicletta
raccomandato da PEUGEOT.

Riattivazione


)
Premere di nuovo il pulsante A
, la
spia si spegne, il sistema viene riat-
tivato.


)
Premere il pulsante A
, la spia si ac-
cende, il sistema viene disattivato
completamente. In condizioni di brutto tempo
o in inverno, accertarsi che i
sensori non siano ricoperti da
fango, brina o neve. All'inserimento
della retromarcia, un segnale acu-
stico (bip lungo) indica che i sensori
sono sporchi.
Quando la velocità è inferiore a cir-
ca 10 Km/h, alcune modalità sonore
(moto, camion, martello pneumatico,
ecc.) possono attivare i segnali acu-
stici di assistenza al parcheggio.
In caso di anomalia di funzio-
namento, all'inserimento del-
la retromarcia, questa spia si
accende sul cruscotto e/o sul
display multifunzione appare
un messaggio, accompagnata da un
segnale acustico (bip breve).
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.

G
U
169

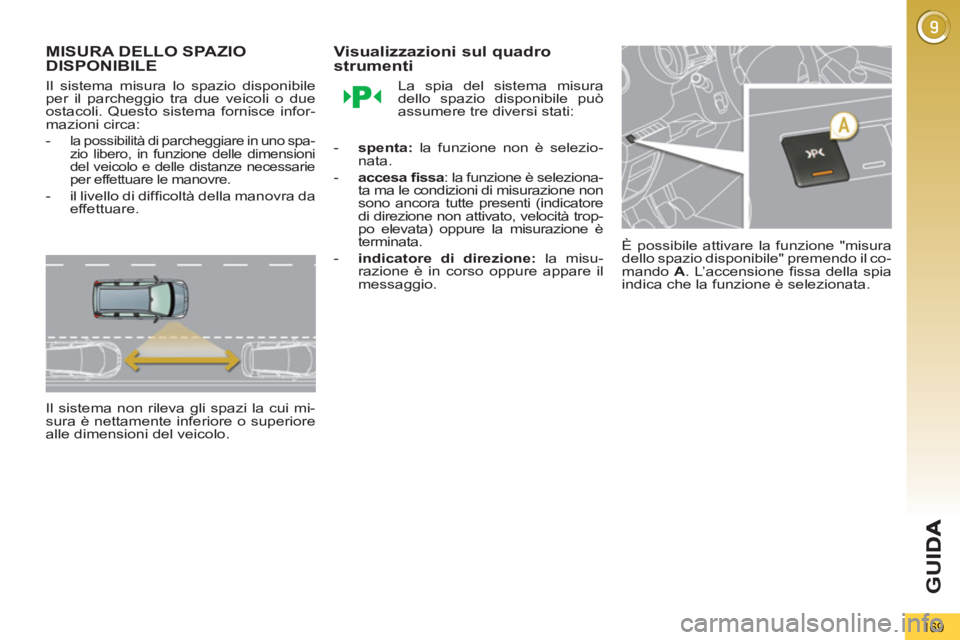

MISURA DELLO SPAZIO DISPONIBILE

Il sistema misura lo spazio disponibile
per il parcheggio tra due veicoli o due
ostacoli. Questo sistema fornisce infor-
mazioni circa:


-
la possibilità di parcheggiare in uno spa-
zio libero, in funzione delle dimensioni
del veicolo e delle distanze necessarie
per effettuare le manovre.

- il livello di diffi coltà della manovra da
effettuare.
Il sistema non rileva gli spazi la cui mi-
sura è nettamente inferiore o superiore
alle dimensioni del veicolo.

Visualizzazioni sul quadro
strumenti
La spia del sistema misura
dello spazio disponibile può
assumere tre diversi stati:


- spenta:
la funzione non è selezio-
nata.

- accesa fi ssa
: la funzione è seleziona-
ta ma le condizioni di misurazione non
sono ancora tutte presenti (indicatore
di direzione non attivato, velocità trop-
po elevata) oppure la misurazione è
terminata.

- indicatore di direzione:
la misu-
razione è in corso oppure appare il
messaggio. È possibile attivare la funzione "misura
dello spazio disponibile" premendo il co-
mando A
. L’accensione fi ssa della spia
indica che la funzione è selezionata.

G
U
170

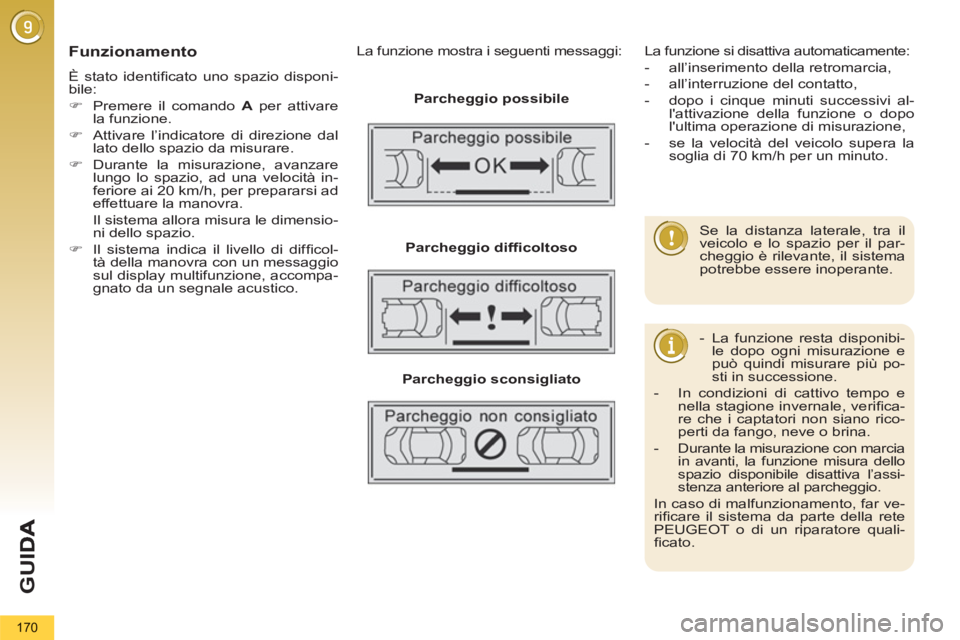

Funzionamento

È stato identifi cato uno spazio disponi-
bile:


)
Premere il comando A
per attivare
la funzione.

)
Attivare l’indicatore di direzione dal
lato dello spazio da misurare.

)
Durante la misurazione, avanzare
lungo lo spazio, ad una velocità in-
feriore ai 20 km/h, per prepararsi ad
effettuare la manovra.
Il sistema allora misura le dimensio-
ni dello spazio.

)
Il sistema indica il livello di diffi col-
tà della manovra con un messaggio
sul display multifunzione, accompa-
gnato da un segnale acustico.
La funzione mostra i seguenti messaggi:

Parcheggio possibile


Parcheggio diffi coltoso


Parcheggio sconsigliato

La funzione si disattiva automaticamente:


- all’inserimento della retromarcia,

- all’interruzione del contatto,

- dopo i cinque minuti successivi al-
l'attivazione della funzione o dopo
l'ultima operazione di misurazione,

- se la velocità del veicolo supera la
soglia di 70 km/h per un minuto.



- La funzione resta disponibi-
le dopo ogni misurazione e
può quindi misurare più po-
sti in successione.

- In condizioni di cattivo tempo e
nella stagione invernale, verifi ca-
re che i captatori non siano rico-
perti da fango, neve o brina.

- Durante la misurazione con marcia
in avanti, la funzione misura dello
spazio disponibile disattiva l’assi-
stenza anteriore al parcheggio.
In caso di malfunzionamento, far ve-
rifi care il sistema da parte della rete
PEUGEOT o di un riparatore quali-
fi cato.

Se la distanza laterale, tra il
veicolo e lo spazio per il par-
cheggio è rilevante, il sistema
potrebbe essere inoperante.

VERIFICHE
171

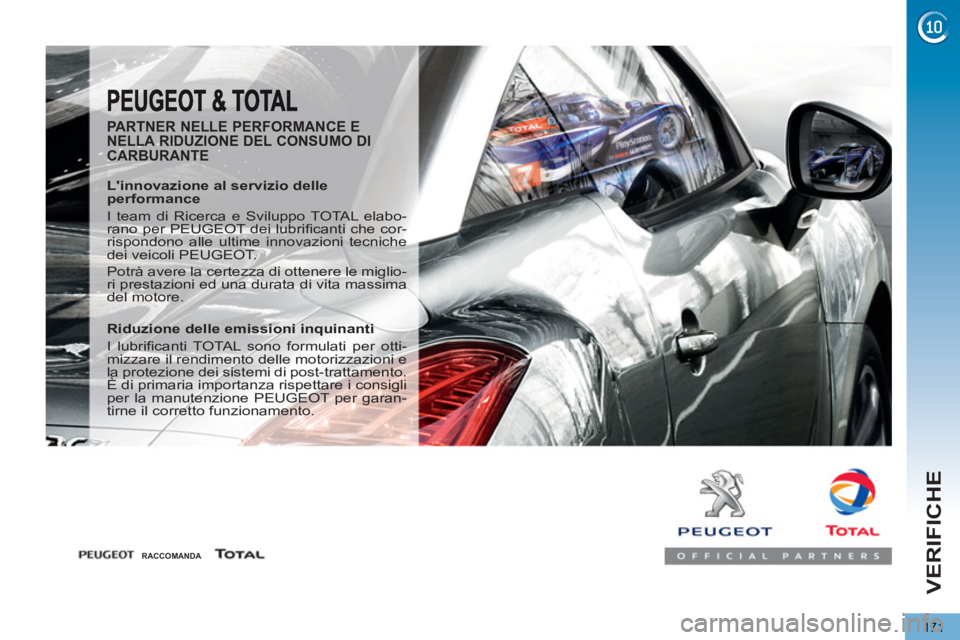

PARTNER NELLE PERFORMANCE E
NELLA RIDUZIONE DEL CONSUMO DI
CARBURANTE

L'innovazione al servizio delle
performance
I team di Ricerca e Sviluppo TOTAL elabo-
rano per PEUGEOT dei lubrifi canti che cor-
rispondono alle ultime innovazioni tecniche
dei veicoli PEUGEOT.
Potrà avere la certezza di ottenere le miglio-
ri prestazioni ed una durata di vita massima
del motore.

Riduzione delle emissioni inquinanti
I lubrifi canti TOTAL sono formulati per otti-
mizzare il rendimento delle motorizzazioni e
la protezione dei sistemi di post-trattamento.
È di primaria importanza rispettare i consigli
per la manutenzione PEUGEOT per garan-
tirne il corretto funzionamento.



RACCOMANDA

VERIFICHE
172

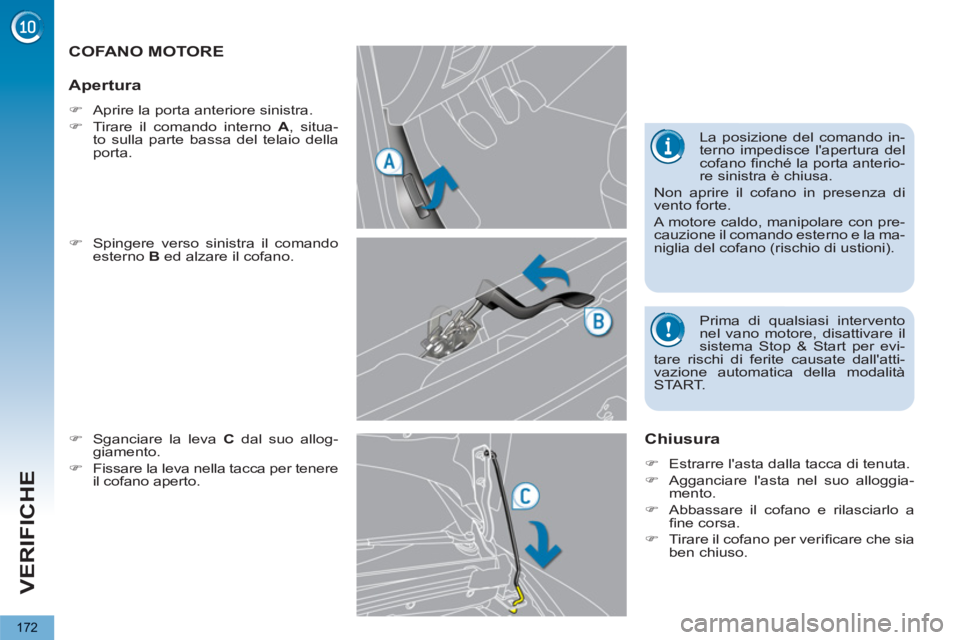

COFANO MOTORE

)
Spingere verso sinistra il comando
esterno B
ed alzare il cofano.

)
Sganciare la leva C
dal suo allog-
giamento.

)
Fissare la leva nella tacca per tenere
il cofano aperto.


Chiusura



)
Estrarre l'asta dalla tacca di tenuta.

)
Agganciare l'asta nel suo alloggia-
mento.

)
Abbassare il cofano e rilasciarlo a
fi ne corsa.

)
Tirare il cofano per verifi care che sia
ben chiuso.



Apertura



)
Aprire la porta anteriore sinistra.

)
Tirare il comando interno A
, situa-
to sulla parte bassa del telaio della
porta. La posizione del comando in-
terno impedisce l'apertura del
cofano fi nché la porta anterio-
re sinistra è chiusa.
Non aprire il cofano in presenza di
vento forte.
A motore caldo, manipolare con pre-
cauzione il comando esterno e la ma-
niglia del cofano (rischio di ustioni).






Prima di qualsiasi intervento
nel vano motore, disattivare il
sistema Stop & Start per evi-
tare rischi di ferite causate dall'atti-
vazione automatica della modalità
START.

VERIFICHE
173

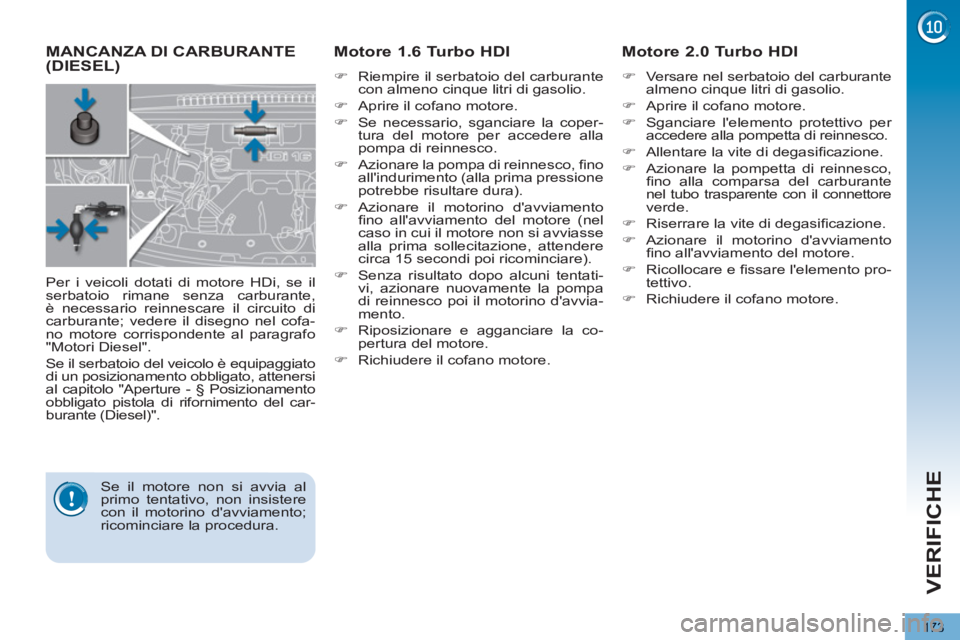

MANCANZA DI CARBURANTE(DIESEL)





Motore 1.6 Turbo HDI



)
Riempire il serbatoio del carburante
con almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Se necessario, sganciare la coper-
tura del motore per accedere alla
pompa di reinnesco.

)
Azionare la pompa di reinnesco, fi no
all'indurimento (alla prima pressione
potrebbe risultare dura).

)
Azionare il motorino d'avviamento
fi no all'avviamento del motore (nel
caso in cui il motore non si avviasse
alla prima sollecitazione, attendere
circa 15 secondi poi ricominciare).

)
Senza risultato dopo alcuni tentati-
vi, azionare nuovamente la pompa
di reinnesco poi il motorino d'avvia-
mento.

)
Riposizionare e agganciare la co-
pertura del motore.

)
Richiudere il cofano motore.



Motore 2.0 Turbo HDI



)
Versare nel serbatoio del carburante
almeno cinque litri di gasolio.

)
Aprire il cofano motore.

)
Sganciare l'elemento protettivo per
accedere alla pompetta di reinnesco.

)
Allentare la vite di degasifi cazione.

)
Azionare la pompetta di reinnesco,
fi no alla comparsa del carburante
nel tubo trasparente con il connettore
verde.

)
Riserrare la vite di degasifi cazione.

)
Azionare il motorino d'avviamento
fi no all'avviamento del motore.

)
Ricollocare e fi ssare l'elemento pro-
tettivo.

)
Richiudere il cofano motore.

Per i veicoli dotati di motore HDi, se il
serbatoio rimane senza carburante,
è necessario reinnescare il circuito di
carburante; vedere il disegno nel cofa-
no motore corrispondente al paragrafo
"Motori Diesel".
Se il serbatoio del veicolo è equipaggiato
di un posizionamento obbligato, attenersi
al capitolo "Aperture - § Posizionamento
obbligato pistola di rifornimento del car-
burante (Diesel)".

Se il motore non si avvia al
primo tentativo, non insistere
con il motorino d'avviamento;
ricominciare la procedura.

VERIFICHE
174

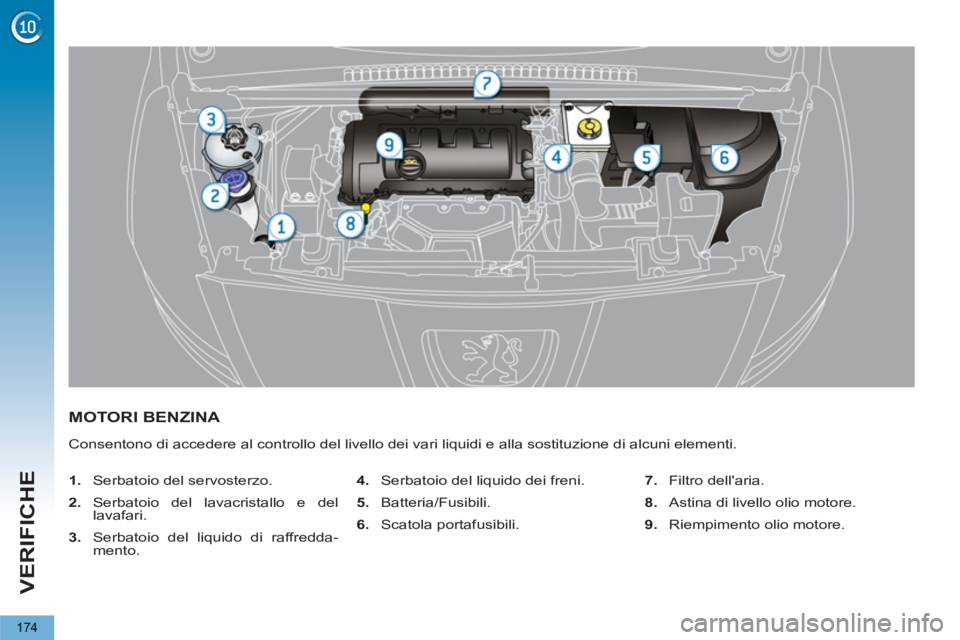

MOTORI BENZINA
Consentono di accedere al controllo del livello dei vari liquidi e alla sostituzione di alcuni elementi.


1.
Serbatoio del servosterzo.

2.
Serbatoio del lavacristallo e del
lavafari.

3.
Serbatoio del liquido di raffredda-
mento.
4.
Serbatoio del liquido dei freni.

5.
Batteria/Fusibili.

6.
Scatola portafusibili.
7.
Filtro dell'aria.

8.
Astina di livello olio motore.

9.
Riempimento olio motore.
