2012 PEUGEOT 5008 Manuale duso (in Italian)

SI
C
135

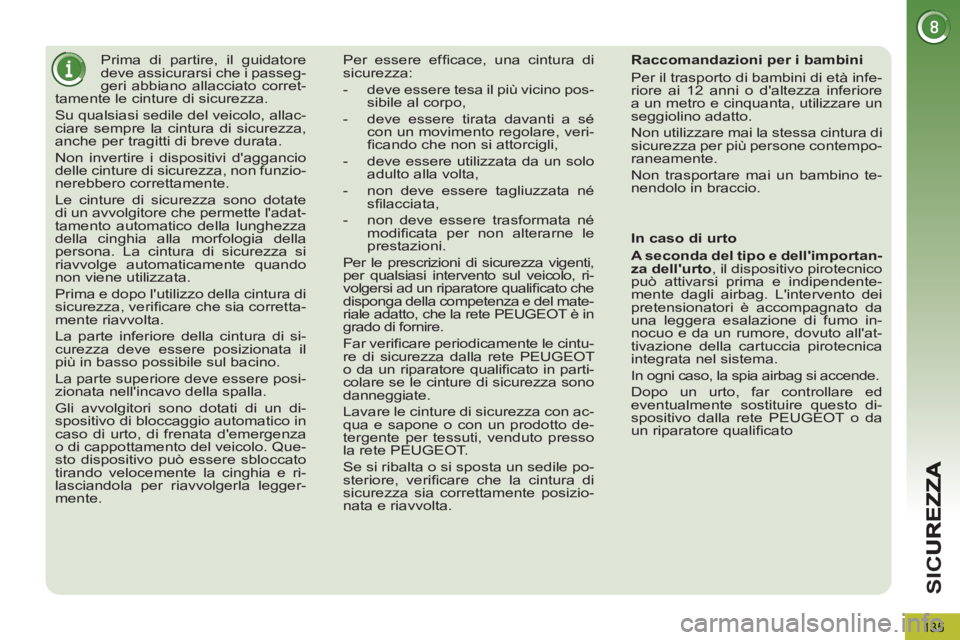

Prima di partire, il guidatore
deve assicurarsi che i passeg-
geri abbiano allacciato corret-
tamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allac-
ciare sempre la cintura di sicurezza,
anche per tragitti di breve durata.
Non invertire i dispositivi d'aggancio
delle cinture di sicurezza, non funzio-
nerebbero correttamente.
Le cinture di sicurezza sono dotate
di un avvolgitore che permette l'adat-
tamento automatico della lunghezza
della cinghia alla morfologia della
persona. La cintura di sicurezza si
riavvolge automaticamente quando
non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verifi care che sia corretta-
mente riavvolta.
La parte inferiore della cintura di si-
curezza deve essere posizionata il
più in basso possibile sul bacino.
La parte superiore deve essere posi-
zionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un di-
spositivo di bloccaggio automatico in
caso di urto, di frenata d'emergenza
o di cappottamento del veicolo. Que-
sto dispositivo può essere sbloccato
tirando velocemente la cinghia e ri-
lasciandola per riavvolgerla legger-
mente. Per essere effi cace, una cintura di
sicurezza:


- deve essere tesa il più vicino pos-
sibile al corpo,

- deve essere tirata davanti a sé
con un movimento regolare, veri-
fi cando che non si attorcigli,

- deve essere utilizzata da un solo
adulto alla volta,

- non deve essere tagliuzzata né
sfi lacciata,

- non deve essere trasformata né
modifi cata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti,
per qualsiasi intervento sul veicolo, ri-
volgersi ad un riparatore qualifi cato che
disponga della competenza e del mate-
riale adatto, che la rete PEUGEOT è in
grado di fornire.
Far verifi care periodicamente le cintu-
re di sicurezza dalla rete PEUGEOT
o da un riparatore qualifi cato in parti-
colare se le cinture di sicurezza sono
danneggiate.
Lavare le cinture di sicurezza con ac-
qua e sapone o con un prodotto de-
tergente per tessuti, venduto presso
la rete PEUGEOT.
Se si ribalta o si sposta un sedile po-
steriore, verifi care che la cintura di
sicurezza sia correttamente posizio-
nata e riavvolta.
Raccomandazioni per i bambini
Per il trasporto di bambini di età infe-
riore ai 12 anni o d'altezza inferiore
a un metro e cinquanta, utilizzare un
seggiolino adatto.
Non utilizzare mai la stessa cintura di
sicurezza per più persone contempo-
raneamente.
Non trasportare mai un bambino te-
nendolo in braccio.

In caso di urto

A seconda del tipo e dell'importan-
za dell'urto
, il dispositivo pirotecnico
può attivarsi prima e indipendente-
mente dagli airbag. L'intervento dei
pretensionatori è accompagnato da
una leggera esalazione di fumo in-
nocuo e da un rumore, dovuto all'at-
tivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo di-
spositivo dalla rete PEUGEOT o da
un riparatore qualifi cato

SI
C
136
AIRBAG

L'attivazione del o degli airbag è
accompagnata da una leggera
emissione di fumo inoffensivo
e da un rumore, dovuti all'attivazione
della cartuccia pirotecnica integrata nel
sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione può provocare una
leggera diminuzione della capacità
uditiva per un breve periodo di tempo.

Airbag frontali

Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto
frontale violento per limitare i rischi di
traumi alla testa e al torace.
L'airbag del guidatore è integrato al
centro del volante; quello del passeg-
gero anteriore, nel cruscotto al di sopra
del cassettino portaoggetti.

Attivazione
Gli airbag si gonfi ano contemporanea-
mente (tranne se l'airbag frontale del
passeggero è disattivato) in caso di urto
frontale violento applicato su una parte
o su tutta la zona d'impatto frontale A
,
secondo l'asse longitudinale del veicolo
su un piano orizzontale e diretto dall'an-
teriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la testa
dell'occupante anteriore del veicolo e il volante,
lato guidatore, e il cruscotto, lato passeggero,
per ammortizzare la sua proiezione in avanti.


Zone di rilevazione dell'urto


A.
Zona d'impatto frontale.

B.
Zona d'impatto laterale.

Gli airbag non funzionano
se il contatto non è inserito.

Questi equipaggiamenti fun-
zionano una sola volta. Se si verifi ca
un secondo urto (durante lo stesso in-
cidente o in un incidente successivo),
l'airbag non funziona.
Sistema progettato per ottimizzare la
sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso
di urto violento. Questo sistema com-
pleta l'azione delle cinture di sicurezza
dotate di limitatore di carico (tranne per
il passeggero posteriore centrale).
In questo caso, i sensori elettronici
registrano ed analizzano gli urti frontali
e laterali che si verifi cano nelle zone di
rilevazione dell'urto:


- in caso di urto violento, gli airbag
si gonfi ano istantaneamente e pro-
teggono i passeggeri (tranne il pas-
seggero posteriore centrale); subito
dopo l'urto, gli airbag si sgonfi ano
rapidamente per non intralciare la
visibilità o l'eventuale uscita dei pas-
seggeri,

- in caso di urto poco violento, d'im-
patto sulla parte posteriore e in al-
cune condizioni di ribaltamento, gli
airbag non si gonfi ano; in questo
genere di situazione, la cintura di
sicurezza è suffi ciente per garantire
una protezione ottimale.

SI
C
137
Se almeno una delle due spie
dell'airbag si accendono in
permanenza, non collocare un
seggiolino per bambini sul sedile del
passeggero anteriore.
Far verifi care dalla rete PEUGEOT o
da un riparatore qualifi cato.


Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti ed è accom-
pagnata da un segnale acustico
e da un messaggio sul display,
rivolgersi alla rete PEUGEOT o
ad un riparatore qualifi cato per far verifi -
care il sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
Riattivazione
Quando si rimuove il seggiolino per
bambini, portare il comando sulla po-
sizione "ON"
per attivare nuovamente
l'airbag e garantire la sicurezza del pas-
seggero anteriore in caso di urto.
A contatto inserito, questa spia
si accende sul display delle spie
delle cinture di sicurezza e air-
bag frontale lato passeggero per
circa un minuto, se l'airbag fron-
tale del passeggero è attivato.

Per garantire la sicurezza, quan-
do un seggiolino per bambini "con
schienale verso la strada" viene
collocato sul sedile del passeggero an-
teriore, l'airbag frontale del passeggero
deve tassativamente essere disattivato.
Altrimenti il bambino rischia ferite gravi
o addiritura mortali in caso di attivazione
dell'airbag.



In funzione della versione del
veicolo, questa spia si accende
sul quadro strumenti o sul di-
splay delle spie della cintura di
sicurezza e dell'airbag frontale
del passeggero con il contatto inserito e
per tutta la durata della disattivazione. Se questa spia lampeggia sul
quadro strumenti e/o nel display
delle spie della cintura di sicu-
rezza e dell'airbag frontale lato
passeggero, rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.
L'airbag frontale lato passeggero potreb-
be non attivarsi in caso di urto violento.
Disattivazione
Può essere disattivato solo l'airbag fron-
tale passeggero:


)
a contatto disinserito
, inserire la
chiave nel comando di disattivazio-
ne dell'airbag del passeggero,

)
ruotarla sulla posizione "OFF"
,

)
quindi estrarla mantenendo questa
posizione.

SI
C
138
Airbag laterali
Sistema che protegge, in caso di urto
laterale violento, il guidatore ed il pas-
seggero anteriore al fi ne di limitare i ri-
schi di trauma al torace.
Ogni airbag laterale è integrato ante-
riormente, nella struttura dello schiena-
le del sedile, lato porta.

Attivazione
Si attivano unilateralmente in caso di
urto laterale violento applicato su tutta
o parte della zona di impatto laterale B
,
impresso perpendicolarmente all'asse
longitudinale del veicolo su di un piano
orizzontale e diretto dall'esterno verso
l'interno del veicolo.
Airbag a tendina
Sistema che protegge, in caso di urto
laterale violento, il guidatore e i passeg-
geri (tranne il passeggero posteriore
centrale) e limita i rischi di traumi alla
testa.
Ogni Airbag a tendina è integrato nei
montanti e nella parte superiore del-
l'abitacolo.
Anomalia di funzionamento
Attivazione

Si attiva contemporaneamente agli Airbag
laterali corrispondenti in caso di urto late-
rale violento applicato su tutta o su parte
della zona di impatto laterale B
, esercitato
perpendicolarmente all'asse longitudinale
del veicolo su un piano orizzontale e dal-
l'esterno verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il pas-
seggero anteriore o posteriore del vei-
colo e i vetri.
In caso di urto lieve o di urto
laterale lieve o di cappotta-
mento, l'Airbag non può atti-
varsi.
In caso di urto posteriore o frontale,
l'Airbag non si attiva.

Zone di rilevazione dell'urto


A.
Zona di impatto frontale.

B.
Zona di impatto laterale.

Se questa spia si accende sul
quadro strumenti, accompa-
gnata da un segnale acustico
e da un messaggio sul display,
consultare la rete PEUGEOT
oppure un riparatore qualifi cato per una
verifi ca del sistema. Gli Airbag potrebbero
non attivarsi più in caso di urto violento. L'airbag laterale s'interpone tra il pas-
seggero anteriore del veicolo e il pan-
nello della porta corrispondente.

SI
C
139

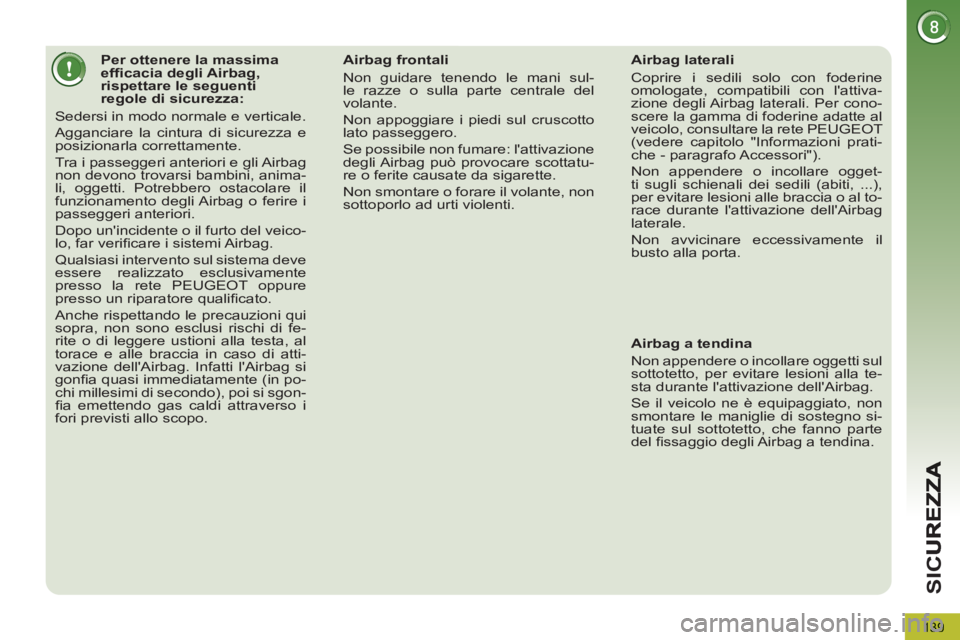

Per ottenere la massima
effi cacia degli Airbag,
rispettare le seguenti
regole di sicurezza:
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag
non devono trovarsi bambini, anima-
li, oggetti. Potrebbero ostacolare il
funzionamento degli Airbag o ferire i
passeggeri anteriori.
Dopo un'incidente o il furto del veico-
lo, far verifi care i sistemi Airbag.
Qualsiasi intervento sul sistema deve
essere realizzato esclusivamente
presso la rete PEUGEOT oppure
presso un riparatore qualifi cato.
Anche rispettando le precauzioni qui
sopra, non sono esclusi rischi di fe-
rite o di leggere ustioni alla testa, al
torace e alle braccia in caso di atti-
vazione dell'Airbag. Infatti l'Airbag si
gonfi a quasi immediatamente (in po-
chi millesimi di secondo), poi si sgon-
fi a emettendo gas caldi attraverso i
fori previsti allo scopo.
Airbag frontali
Non guidare tenendo le mani sul-
le razze o sulla parte centrale del
volante.
Non appoggiare i piedi sul cruscotto
lato passeggero.
Se possibile non fumare: l'attivazione
degli Airbag può provocare scottatu-
re o ferite causate da sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.


Airbag laterali
Coprire i sedili solo con foderine
omologate, compatibili con l'attiva-
zione degli Airbag laterali. Per cono-
scere la gamma di foderine adatte al
veicolo, consultare la rete PEUGEOT
(vedere capitolo "Informazioni prati-
che - paragrafo Accessori").
Non appendere o incollare ogget-
ti sugli schienali dei sedili (abiti, ...),
per evitare lesioni alle braccia o al to-
race durante l'attivazione dell'Airbag
laterale.
Non avvicinare eccessivamente il
busto alla porta.

Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla te-
sta durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non
smontare le maniglie di sostegno si-
tuate sul sottotetto, che fanno parte
del fi ssaggio degli Airbag a tendina.

140

Il freno di stazionamento elettrico pre-
vede due modalità di funzionamento:


-

Inserimento/disinserimento automatico
L'inserimento è automatico allo spe-
gnimento del motore, il disinserimento
è automatico appena il veicolo inizia a
muoversi (attivati per default),

-

Inserimento/disinserimento manuale
L’inserimento/disinserimento manuale
del freno di stazionamento è possibile
tirando la leva di comando A
.
FRENO DI STAZIONAMENTOELETTRICO


La disattivazione è consiglia-
ta in presenza di clima molto
freddo (gelo) e in caso di trai-
no (carro attrezzi, roulotte, ...).
Consultare il paragrafo "Disinseri-
mento manuale".

Programmazione della modalità
Secondo la destinazione del veicolo, è
possibile disattivare l'inserimento auto-
matico allo spegnimento del motore e il
disinserimento automatico non appena
il veicolo inizia a muoversi.
Se questa spia si accende sul
quadro strumenti, la modalità
automatica è disattivata. L'attivazione/disattivazio-
ne di questa funzione è
possibile da parte della
rete PEUGEOT o di un ri-
paratore qualifi cato.

L'inserimento e il disinserimento del freno
di stazionamento si effettua quindi manual-
mente. All'apertura della porta del guidatore,
se il freno non è inserito viene emesso un
segnale acustico e appare un messaggio.


Non collocare oggetti (pacchetti
di sigarette, telefoni cellulari, ...)
dietro alla levetta di comando
del freno elettrico.

G
U
141
A veicolo fermo, per inserire il freno
di stazionamento, a motore avviato o
spento, tirare
il comando A
.
L’inserimento del freno di stazionamen-
to è segnalato:


- dall’accensione della spia
del freno e della spia P
sulla
leva A
,

- dalla visualizzazione del
messaggio "Freno di stazio-
namento inserito".
All’apertura della porta del guidatore, a
motore avviato, un segnale acustico e
un messaggio si attivano se il freno di
stazionamento non è inserito. Tranne
nel caso di cambio automatico e leva in
posizione P
(Park).

Disinserimento manuale

A contatto inserito o a motore avviato,
per disinserire il freno di stazionamento,
premere il pedale del freno o l'acce-
leratore,
tirare e poi rilasciare
il co-
mando A
.
Il disinserimento completo del freno di
stazionamento è segnalato:


- dallo spegnimento della
spia del freno e della spia P

sul comando A
,

- e dalla visualizzazione del
messaggio "Freno a mano
disinserito".
Tirando il comando A
senza
premere il pedale del freno, il
freno di stazionamento non si
disinserisce e una spia si illumi-
na sul quadro strumenti.
Inserimento manualeInserimento al massimo

In caso di necessità, è possibile effet-
tuare un inserimento al massimo

del freno di stazionamento. Si ottiene
tenendo tirato
il comando A
fi no alla
comparsa del messaggio "Freno a
mano inserito" e del segnale acustico.

In caso di traino di un veicolo
molto carico o di parcheggio
in discesa ripida, inserirlo al
massimo poi sterzare le ruote verso
il marciapiede e inserire una marcia.
Dopo un inserimento al massimo, il
tempo di disinserimento è più lungo.


Prima di scendere dal veicolo,
verifi care che la spia del freno
di stazionamento sia accesa
fi ssa sul quadro strumenti.

L'inserimento al massimo è indi-
spensabile:



- per un veicolo che traina una roulot-
te o un rimorchio, quando le funzioni
automatiche sono attivate e si effet-
tua un inserimento manuale,

- quando le condizioni della pendenza
possono variare durante il parcheg-
gio del veicolo (esempio: trasporto su
nave, su camion, rimorchio/traino).

G
U
142
Inserimento automatico, a motore spento

A veicolo fermo, il freno di stazionamen-
to si inserisce automaticamente allo
spegnimento del motore.
L’inserimento del freno di stazionamen-
to è segnalato:


- dall’accensione della spia
del freno e della spia P
sul
comando A
,

- dalla visualizzazione del
messaggio "Freno a mano
inserito".
Disinserimento automatico

Il freno di stazionamento si disinserisce
automaticamente e progressivamente
non appena il veicolo inizia a muoversi
:



)
Cambio manuale:
premere a fon-
do il pedale della frizione, inserire la
prima marcia o la retromarcia, pre-
mere il pedale dell’acceleratore.

)
Cambio manuale pilotato:
selezio-
nare la posizione A
, M
o R
, poi pre-
mere il pedale dell'acceleratore.

)
Cambio automatico
: selezionare la
posizione D
, M
o R
, poi premere il
pedale dell'acceleratore.

Prima di scendere dal veicolo,
verifi care che la spia del freno
di stazionamento sia accesa
fi ssa sul quadro strumenti.
Non lasciare bambini da soli nell’abita-
colo del veicolo, con la chiave inserita
nel blocchetto d’avviamento, potrebbe-
ro disinserire il freno di stazionamento.

- dallo spegnimento della
spia del freno e della spia P

sulla leva A
,

- dalla visualizzazione del
messaggio "Freno a mano
disinserito". Una rumorosità di funzionamento confer-
ma l’inserimento/disinserimento del freno
di stazionamento elettrico.
Il disinserimento completo del freno di
stazionamento è segnalato:
Per immobilizzare il veicolo, a motore avviato

A motore avviato e a veicolo fermo, per
immobilizzare il veicolo è indispensabi-
le inserire il freno di stazionamento ma-
nualmente
tirando
la leva A
.
L’inserimento del freno di stazionamen-
to è segnalato:


- dall’accensione della spia
del freno e della spia P
sulla
leva A


-
dalla visualizzazione del mes-
saggio "Freno a mano inserito".

All’apertura della porta del guidatore,
un segnale acustico ed un messaggio
si attivano se il freno di stazionamento
non è inserito. Tranne nel caso di cam-
bio automatico e leva in posizione P

(Park).
Prima di uscire dal veicolo, ve-
rifi care che la spia del freno di
stazionamento sia accesa fi s-
sa sul quadro strumenti.

A veicolo fermo, con il motore
avviato, è inutile accelerare,
rischio di disinserimento del
freno di stazionamento.

In caso di traino, con veicolo carico o
parcheggiato in discesa ripida, ster-
zare le ruote verso il marciapiede e
inserire una marcia.

Etichetta sul pannello della porta
