INFORMAZIONI PRATICHE

Non scollegare i morsetti
quando il motore è avviato.
Non ricaricare le batterie sen-
za aver scollegato i morsetti.
Non spingere il veicolo per
avviare il motore se il cambio è di
tipo manuale pilotato a 6 marce o un
cambio automatico.

Le batterie contengono so-
stanze nocive come l'acido
solforico e il piombo. Devono
essere smaltite secondo le prescri-
zioni di legge e non devono in alcun
caso essere gettate con i rifi uti do-
mestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.

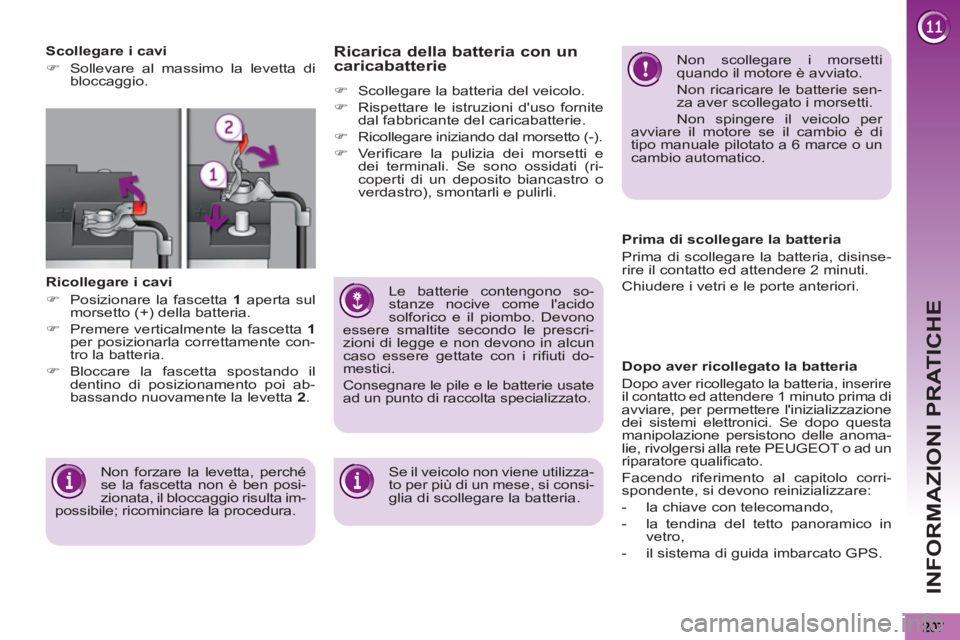

Ricarica della batteria con un
caricabatterie


)
Scollegare la batteria del veicolo.

)
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.

)
Ricollegare iniziando dal morsetto (-).

)
Ve r ifi care la pulizia dei morsetti e
dei terminali. Se sono ossidati (ri-
coperti di un deposito biancastro o
verdastro), smontarli e pulirli.

Se il veicolo non viene utilizza-
to per più di un mese, si consi-
glia di scollegare la batteria.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinse-
rire il contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.

Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire
il contatto ed attendere 1 minuto prima di
avviare, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anoma-
lie, rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.
Facendo riferimento al capitolo corri-
spondente, si devono reinizializzare:


- la chiave con telecomando,

- la tendina del tetto panoramico in
vetro,

- il sistema di guida imbarcato GPS.



Scollegare i cavi


)
Sollevare al massimo la levetta di
bloccaggio.


Ricollegare i cavi


)
Posizionare la fascetta 1
aperta sul
morsetto (+) della batteria.

)
Premere verticalmente la fascetta 1

per posizionarla correttamente con-
tro la batteria.

)
Bloccare la fascetta spostando il
dentino di posizionamento poi ab-
bassando nuovamente la levetta 2
.
Non forzare la levetta, perché
se la fascetta non è ben posi-
zionata, il bloccaggio risulta im-
possibile; ricominciare la procedura.

INFORMAZIONI PRATICHE
208
Rispettare i tempi di avviamen-
to del motore per garantire la
carica corretta della batteria.
Non utilizzare in modo ripetuto
e continuo il riavviamento del motore
per ricaricare la batteria.
Se la batteria è scarica, il motore non
può essere avviato (vedi paragrafo
"Batteria"). Se una comunicazione tele-
fonica è in corso nello stesso
momento:


- questa continuerà per 5 minuti
con il kit vivavoce del WIP Nav o
del WIP Sound

- potrà comunque essere portata a
termine con il WIP Com 3D.



Disattivazione della modalità

Queste funzioni verranno riattivate au-
tomaticamente quando si riutilizzerà il
veicolo.
Per tornare all'utilizzo immediato di que-
ste funzioni, avviare il motore e lasciarlo
avviato per almeno 5 minuti.
SOSTITUZIONE DI UNA
SPAZZOLA DEL TERGICRISTALLO

Smontaggio



)
Sollevare il relativo braccio.

)
Sganciare la spazzola e rimuoverla.



Rimontaggio



)
Collocare la nuova spazzola ed ag-
ganciarla.

)
Ripiegare il braccio con precauzione.



Prima di smontare una spazzola
anteriore


)
Nel minuto successivo all'interruzio-
ne del contatto, azionare il comando
del tergicristallo per posizionare le
spazzole al centro del parabrezza.



Dopo il rimontaggio di una
spazzola anteriore


)
Inserire il contatto.

)
Azionare nuovamente il comando
del tergicristallo per portare in posi-
zione le spazzole.

MODALITÀ ALLEGGERIMENTO ELETTRICO

Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia re-
stante nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-
maticamente riattivate non appena le
condizioni lo permettono.
MODALITÀ ECONOMIA D'ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
una carica suffi ciente della batteria.
Dopo l'arresto del motore, si possono
ancora utilizzare delle funzioni come il
sistema audio e telematico, i tergicri-
stalli, i fari anabbaglianti, le plafoniere,
ecc. per una durata massima totale di
trenta minuti.
Questo tempo può ridursi notevolmente
se la carica della batteria è bassa.

Attivazione della modalità

Una volta trascorso questo tempo, sul
display appare un messaggio di attiva-
zione della modalità economia e le fun-
zioni attive vengono messe in stand-by.

INFORMAZIONI PRATICHE
209

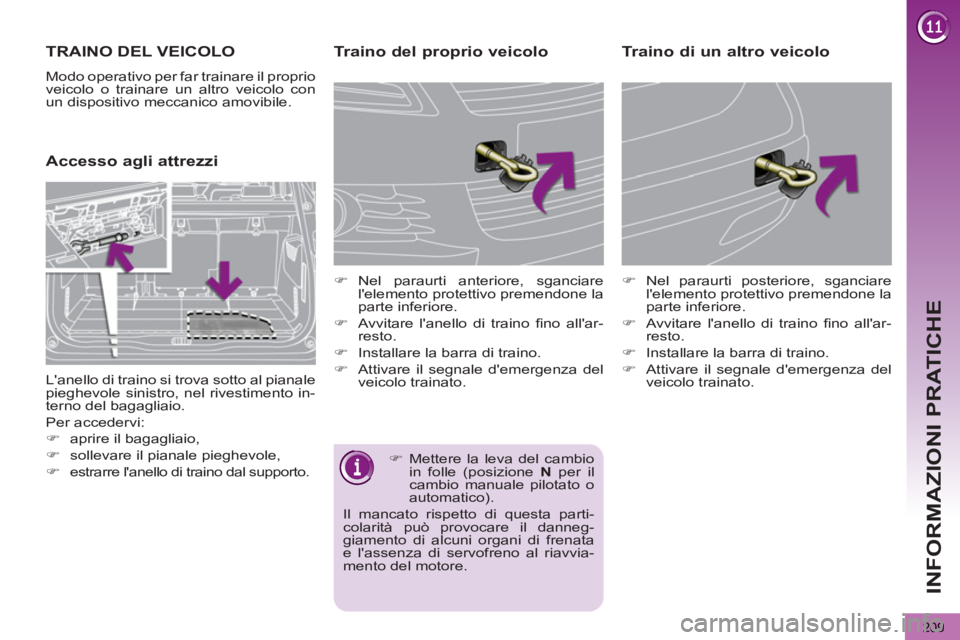

TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con
un dispositivo meccanico amovibile.





Accesso agli attrezzi
Traino del proprio veicolo



)
Nel paraurti anteriore, sganciare
l'elemento protettivo premendone la
parte inferiore.

)
Avvitare l'anello di traino fi no all'ar-
resto.

)
Installare la barra di traino.

)
Attivare il segnale d'emergenza del
veicolo trainato.

)
Nel paraurti posteriore, sganciare
l'elemento protettivo premendone la
parte inferiore.

)
Avvitare l'anello di traino fi no all'ar-
resto.

)
Installare la barra di traino.

)
Attivare il segnale d'emergenza del
veicolo trainato.



Traino di un altro veicolo

L'anello di traino si trova sotto al pianale
pieghevole sinistro, nel rivestimento in-
terno del bagagliaio.
Per accedervi:


)
aprire il bagagliaio,

)
sollevare il pianale pieghevole,

)
estrarre l'anello di traino dal supporto.

)
Mettere la leva del cambio
in folle (posizione N
per il
cambio manuale pilotato o
automatico).
Il mancato rispetto di questa parti-
colarità può provocare il danneg-
giamento di alcuni organi di frenata
e l'assenza di servofreno al riavvia-
mento del motore.

INFORMAZIONI PRATICHE
210

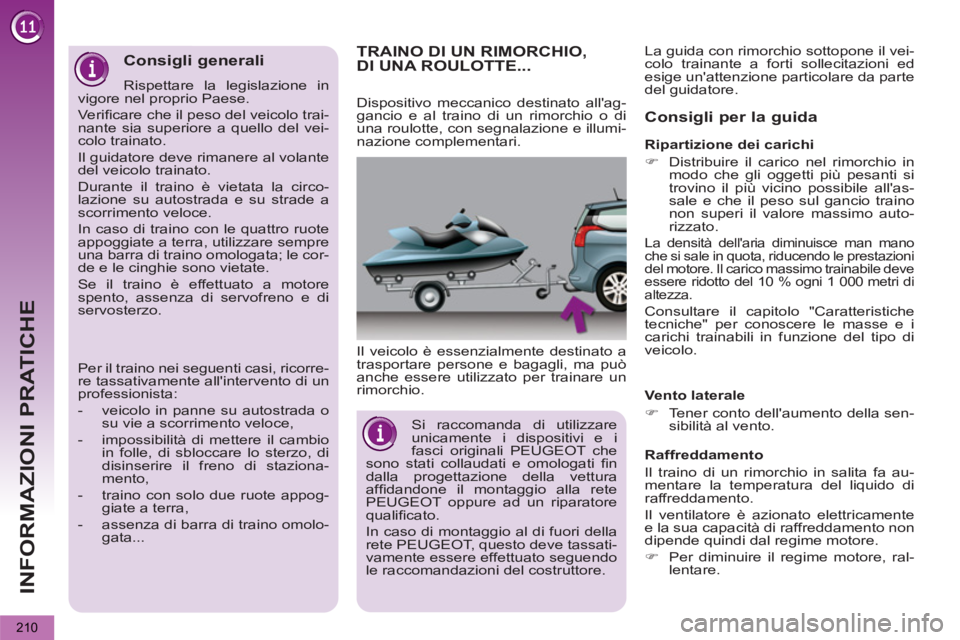

TRAINO DI UN RIMORCHIO,DI UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio.

Consigli per la guida


Vento laterale


)
Tener conto dell'aumento della sen-
sibilità al vento.


Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.


)
Per diminuire il regime motore, ral-
lentare.
Dispositivo meccanico destinato all'ag-
gancio e al traino di un rimorchio o di
una roulotte, con segnalazione e illumi-
nazione complementari.

Ripartizione dei carichi


)
Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.

La densità dell'aria diminuisce man mano
che si sale in quota, riducendo le prestazioni
del motore. Il carico massimo trainabile deve
essere ridotto del 10 % ogni 1 000 metri di
altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Si raccomanda di utilizzare
unicamente i dispositivi e i
fasci originali PEUGEOT che
sono stati collaudati e omologati fi n
dalla progettazione della vettura
affi dandone il montaggio alla rete
PEUGEOT oppure ad un riparatore
qualifi cato.
In caso di montaggio al di fuori della
rete PEUGEOT, questo deve tassati-
vamente essere effettuato seguendo
le raccomandazioni del costruttore.

Consigli generali

Rispettare la legislazione in
vigore nel proprio Paese.
Verifi care che il peso del veicolo trai-
nante sia superiore a quello del vei-
colo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato.
Durante il traino è vietata la circo-
lazione su autostrada e su strade a
scorrimento veloce.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sempre
una barra di traino omologata; le cor-
de e le cinghie sono vietate.
Se il traino è effettuato a motore
spento, assenza di servofreno e di
servosterzo.
Per il traino nei seguenti casi, ricorre-
re tassativamente all'intervento di un
professionista:


- veicolo in panne su autostrada o
su vie a scorrimento veloce,

- impossibilità di mettere il cambio
in folle, di sbloccare lo sterzo, di
disinserire il freno di staziona-
mento,

- traino con solo due ruote appog-
giate a terra,

- assenza di barra di traino omolo-
gata...

INFORMAZIONI PRATICHE
211

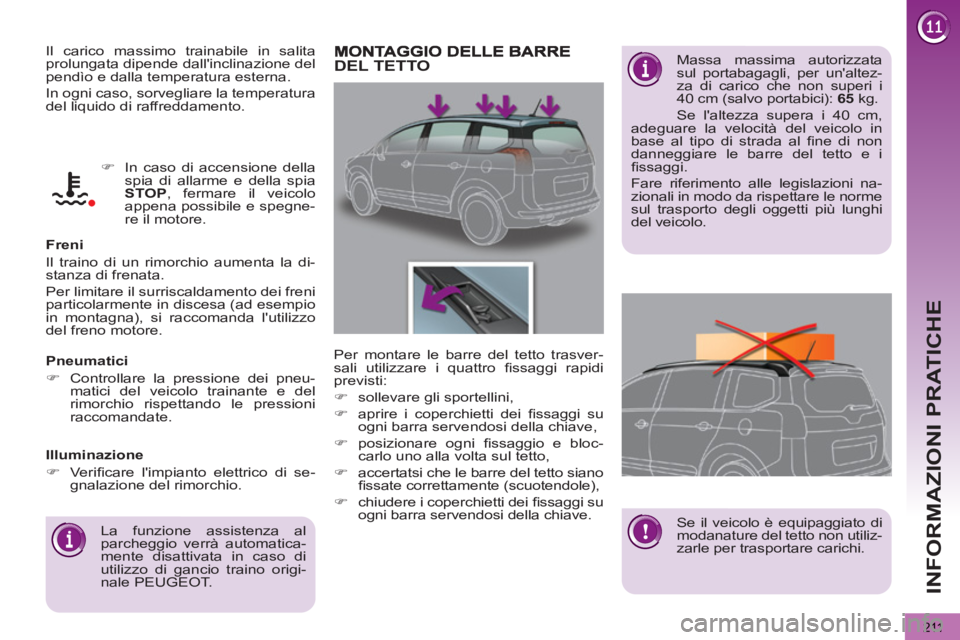

Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.

Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Per limitare il surriscaldamento dei freni
particolarmente in discesa (ad esempio
in montagna), si raccomanda l'utilizzo
del freno motore.

Pneumatici


)
Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.


Illuminazione


)
Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al
parcheggio verrà automatica-
mente disattivata in caso di
utilizzo di gancio traino origi-
nale PEUGEOT.


)
In caso di accensione della
spia di allarme e della spia
STOP
, fermare il veicolo
appena possibile e spegne-
re il motore.
DEL TETTO

Massa massima autorizzata
sul portabagagli, per un'altez-
za di carico che non superi i
40 cm (salvo portabici): 6

5
kg.
Se l'altezza supera i 40 cm,
adeguare la velocità del veicolo in
base al tipo di strada al fi ne di non
danneggiare le barre del tetto e i
fi ssaggi.
Fare riferimento alle legislazioni na-
zionali in modo da rispettare le norme
sul trasporto degli oggetti più lunghi
del veicolo.


Per montare le barre del tetto trasver-
sali utilizzare i quattro fi ssaggi rapidi
previsti:


)
sollevare gli sportellini,

)
aprire i coperchietti dei fi ssaggi su
ogni barra servendosi della chiave,

)
posizionare ogni fi ssaggio e bloc-
carlo uno alla volta sul tetto,

)
accertatsi che le barre del tetto siano
fi ssate correttamente (scuotendole),

)
chiudere i coperchietti dei fi ssaggi su
ogni barra servendosi della chiave.

Se il veicolo è equipaggiato di
modanature del tetto non utiliz-
zarle per trasportare carichi.

INFORMAZIONI PRATICHE
212

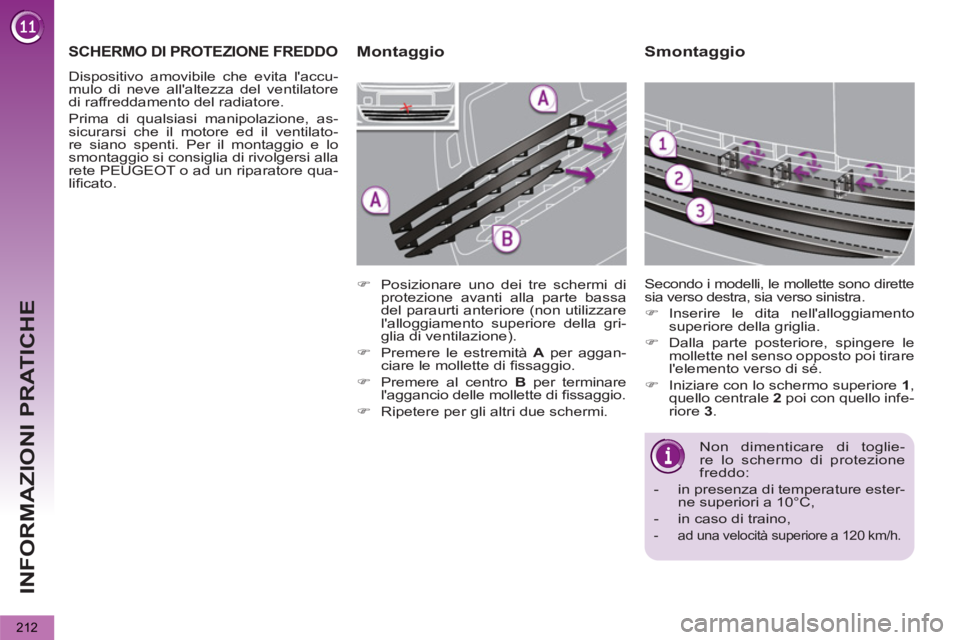

Smontaggio

Non dimenticare di toglie-
re lo schermo di protezione
freddo:


- in presenza di temperature ester-
ne superiori a 10°C,

- in caso di traino,


- ad una velocità superiore a 120 km/h.


Secondo i modelli, le mollette sono dirette
sia verso destra, sia verso sinistra.


)
Inserire le dita nell'alloggiamento
superiore della griglia.

)
Dalla parte posteriore, spingere le
mollette nel senso opposto poi tirare
l'elemento verso di sé.

)
Iniziare con lo schermo superiore 1
,
quello centrale 2
poi con quello infe-
riore 3
.
SCHERMO DI PROTEZIONE FREDDO

Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Prima di qualsiasi manipolazione, as-
sicurarsi che il motore ed il ventilato-
re siano spenti. Per il montaggio e lo
smontaggio si consiglia di rivolgersi alla
rete PEUGEOT o ad un riparatore qua-
lifi cato.


)
Posizionare uno dei tre schermi di
protezione avanti alla parte bassa
del paraurti anteriore (non utilizzare
l'alloggiamento superiore della gri-
glia di ventilazione).

)
Premere le estremità A
per aggan-
ciare le mollette di fi ssaggio.

)
Premere al centro B
per terminare
l'aggancio delle mollette di fi ssaggio.

)
Ripetere per gli altri due schermi.



Montaggio

INFORMAZIONI PRATICHE
213

"Sistemi Multimediali":

autoradio, amplifi catori, navigatori, kit
vivavoce, caricatore CD, altoparlanti,
lettore DVD, USB Box, assistenza al
parcheggio anteriore e posteriore, cuf-
fi a senza fi li Bluetooth supplementare,
caricatore per cuffi a audio Bluetooth...

Installazione di trasmettitori
per radiocomunicazione
Prima dell'installazione di trasmettitori
per radiocomunicazione in post-ven-
dita, con antenna esterna sul veicolo,
consultare la Rete PEUGEOT che co-
municherà le caratteristiche degli stessi
(banda di frequenza, potenza massima
d'uscita, posizione dell'antenna, con-
dizioni specifi che d'installazione) che
possono essere montati, secondo la
Direttiva Compatibilità Elettromagnetica
Automotive (2004/104/CE).




"Protezione":

tappetini * , contenitore per bagagliaio,
rete di contenimento bagagli, gruccia
fi ssata sull'appoggiatesta, battitacco
inox o in carbonio.

*
Per evitare il rischio di bloccaggio
dei pedali:


- verifi care il corretto posiziona-
mento e fi ssaggio del tappetino,

- non sovrapporre mai più tappetini.

ACCESSORI

La rete PEUGEOT offre un'ampia scel-
ta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati
ed approvati per la loro affi dabilità e
sicurezza,
sono tutti adatti alla Sua vettura e bene-
fi ciano della garanzia PEUGEOT.


"Sicurezza":

allarme antintrusione, marchiatura dei ve-
tri, antifurti per ruote, cofanetto di pronto
soccorso, etilometro, triangolo di segnala-
zione, gilet di sicurezza alta visibilità, siste-
ma di rilevazione dei veicoli rubati, griglia
di protezione per cani, catene da neve...


"Style":

foderine per sedili compatibili con gli
Airbag laterali, pomello in pelle, fari fen-
dinebbia, defl ettori per porte, spoiler,
paraspruzzi, cerchi in alluminio, copri-
cerchi, conchiglie cromate delle mani-
glie delle porte.
In funzione della legislazione
in vigore nel Paese, i gilet di
sicurezza, i triangoli di prese-
gnalazione, le lampadine e i fusibili di
ricambio possono essere obbligatori
a bordo del veicolo.
Il montaggio di un equipag-
giamento o di un accessorio
elettrico non omologato da
PEUGEOT, può provocare una pan-
ne al sistema elettronico del veicolo
ed un consumo eccessivo.
Prestare quindi la massima attenzio-
ne a questa precauzione e rivolgersi
ad un rappresentante della marca
PEUGEOT per farsi illustrare la gam-
ma di equipaggiamenti o accessori
omologati.








"Soluzioni per il trasporto":

Per il tempo libero: barre del tetto, por-
tabiciclette per rimorchio, portabiciclette
per barre del tetto, portasci, portabagagli
per tetto, rialzi e seggiolini per bambini,
tendine laterali, vano sotto al ripiano po-
steriore.
Gancio traino che richiede obbligatoria-
mente un montaggio da parte della rete
PEUGEOT.

È possibile procurarsi anche prodotti di
pulizia e di manutenzione (esterna e in-
terna), dei prodotti per il rabbocco (liqui-
do lavacristalli...) e ricariche (cartuccia
per kit di riparazione temporanea dei
pneumatici...) recandosi presso la rete
PEUGEOT.

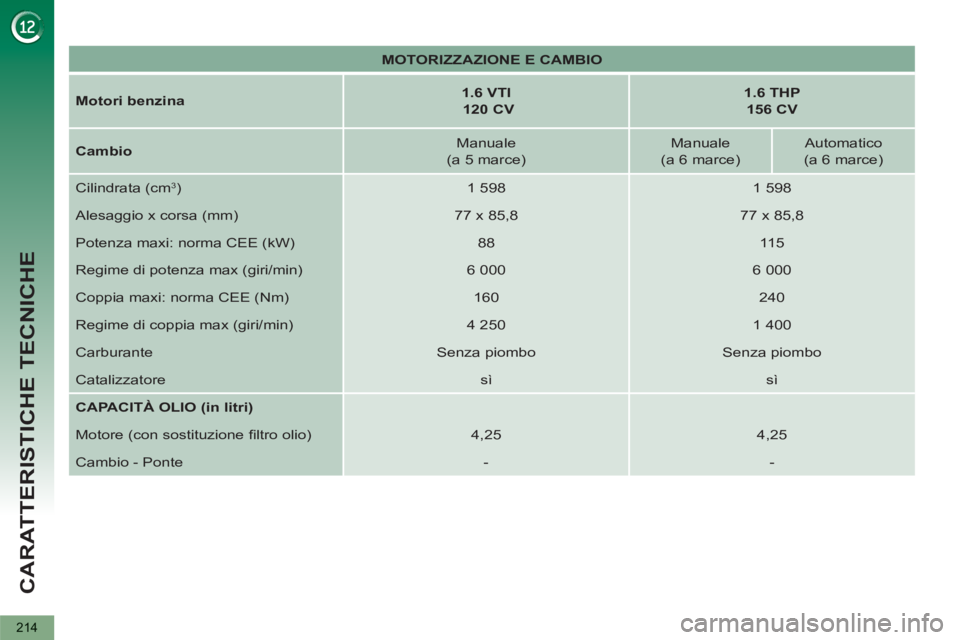

CARATTERISTICHE TECNICHE
214


MOTORIZZAZIONE E CAMBIO



Motori benzina


1.6 VTI

120 CV



1.6 THP
156 CV



Cambio

Manuale
(a 5 marce)
Manuale
(a 6 marce)
Automatico
(a 6 marce)
Cilindrata (cm
3)
1 598
1 598
Alesaggio x corsa (mm)
77 x 85,8
77 x 85,8
Potenza maxi: norma CEE (kW)
88
11 5
Regime di potenza max (giri/min)
6 000
6 000
Coppia maxi: norma CEE (Nm)
160
240
Regime di coppia max (giri/min)
4 250
1 400
Carburante
Senza piombo
Senza piombo
Catalizzatore
sì
sì

CAPACITÀ OLIO (in litri)






Motore (con sostituzione fi ltro olio)
4,25
4,25
Cambio - Ponte
-
-
