2012 PEUGEOT 5008 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
*
La massa in ordine di marcia è pari alla massa a vuoto + guidatore (75 kg).

**
La massa del rimorchio frenato può essere incrementata, nei limiti della massa massima autorizzata a pieno carico più
rimorchio, riducendo in proporzione la massa massima autorizzata a pieno carico del veicolo trainante. Attenzione: un vei-
colo trainante con poco carico può avere una scarsa tenuta di strada (Rispettare la legislazione vigente nel Paese).

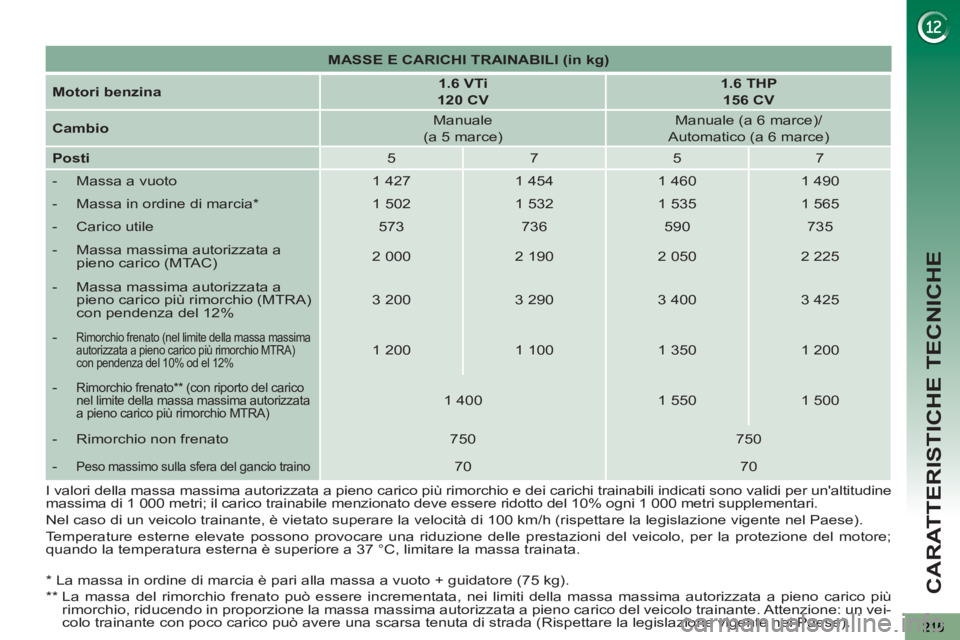

MASSE E CARICHI TRAINABILI (in kg)



Motori benzina


1.6 VTi
120 CV



1.6 THP
156 CV



Cambio

Manuale
(a 5 marce)

Manuale (a 6 marce)/
Automatico (a 6 marce)

Posti

5
7
5
7


- Massa a vuoto
1 427
1 454
1 460
1 490


- Massa in ordine di marcia *

1 502
1 532
1 535
1 565


- Carico utile
573
736
590
735


- Massa massima autorizzata a
pieno carico (MTAC)
2 000
2 190
2 050
2 225


- Massa massima autorizzata a
pieno carico più rimorchio (MTRA)
con pendenza del 12%


3 200
3 290
3 400
3 425


-
Rimorchio frenato (nel limite della massa massima
autorizzata a pieno carico più rimorchio MTRA)
con pendenza del 10% od el 12%



1 200
1 100
1 350
1 200


-
Rimorchio frenato ** (con riporto del carico
nel limite della massa massima autorizzata
a pieno carico più rimorchio MTRA)

1 400
1 550
1 500


- Rimorchio non frenato
750
750


-
Peso massimo sulla sfera del gancio traino

70
70
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1 000 metri; il carico trainabile menzionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE

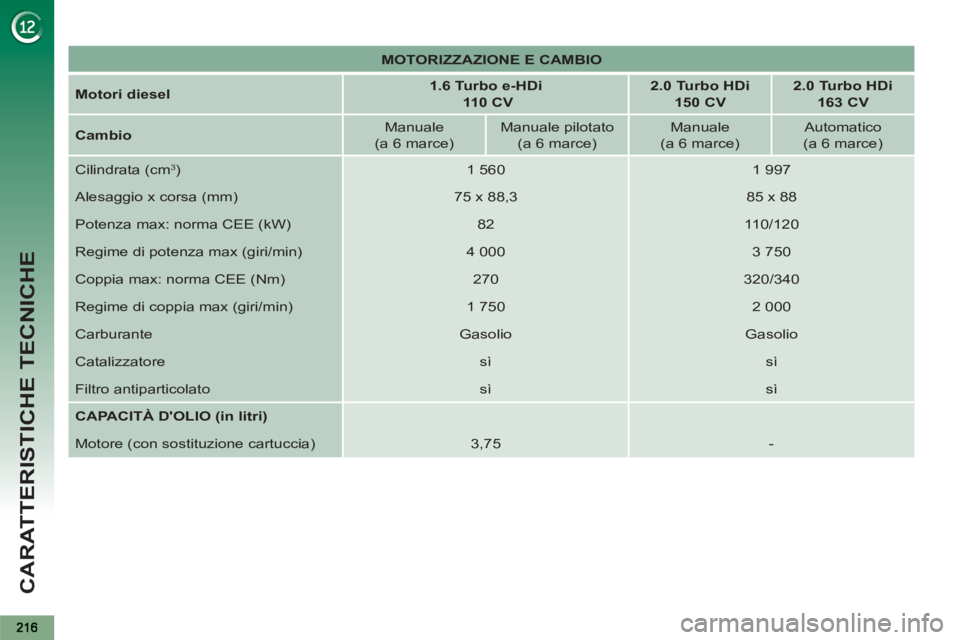

MOTORIZZAZIONE E CAMBIO



Motori diesel


1.6
Turbo e-HDi

110 CV



2.0 Turbo HDi
150 CV



2.0 Turbo HDi
163 CV



Cambi

o

Manuale
(a 6 marce)
Manuale pilotato
(a 6 marce)
Manuale
(a 6 marce)
Automatico
(a 6 marce)
Cilindrata (cm
3)
1 560
1 997
Alesaggio x corsa (mm)
75 x 88,3
85 x 88
Potenza max: norma CEE (kW)
82
110/120
Regime di potenza max (giri/min)
4 000
3 750
Coppia max: norma CEE (Nm)
270
320/340
Regime di coppia max (giri/min)
1 750
2 000
Carburante
Gasolio
Gasolio
Catalizzatore
sì
sì
Filtro antiparticolato
sì
sì

CAPACITÀ D'OLIO (in litri)






Motore (con sostituzione cartuccia)
3,75
-

CARATTERISTICHE TECNICHE
217

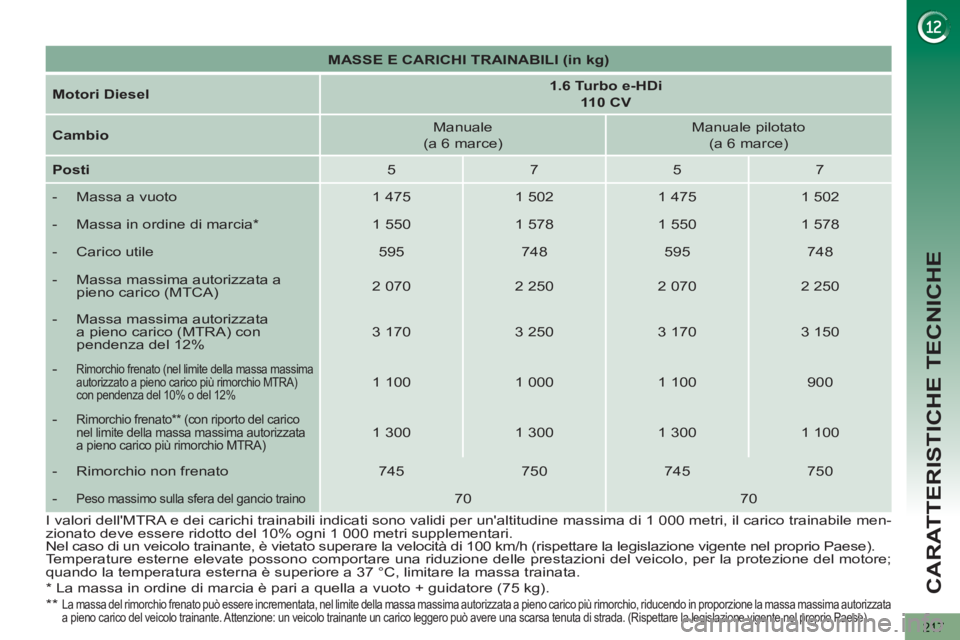

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


1.6 Turbo e-HDi
110 CV



Cambio

Manuale
(a 6 marce)
Manuale pilotato
(a 6 marce)

Posti

5
7
5
7


- Massa a vuoto
1 475
1 502
1 475
1 502


- Massa in ordine di marcia *

1 550
1 578
1 550
1 578


- Carico utile
595
748
595
748


- Massa massima autorizzata a
pieno carico (MTCA)
2 070
2 250
2 070
2 250


- Massa massima autorizzata
a pieno carico (MTRA) con
pendenza del 12%


3 170
3 250
3 170
3 150


- Rimorchio frenato (nel limite della massa massima
autorizzato a pieno carico più rimorchio MTRA)
con pendenza del 10% o del 12%

1 100
1 000
1 100
900


-
Rimorchio frenato ** (con riporto del carico
nel limite della massa massima autorizzata
a pieno carico più rimorchio MTRA)

1 300
1 300
1 300
1 100


- Rimorchio non frenato
745
750
745
750


-
Peso massimo sulla sfera del gancio traino

70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima autorizzata
a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada. (Rispettare la legislazione vigente nel proprio Paese).

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile men-
zionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE
218

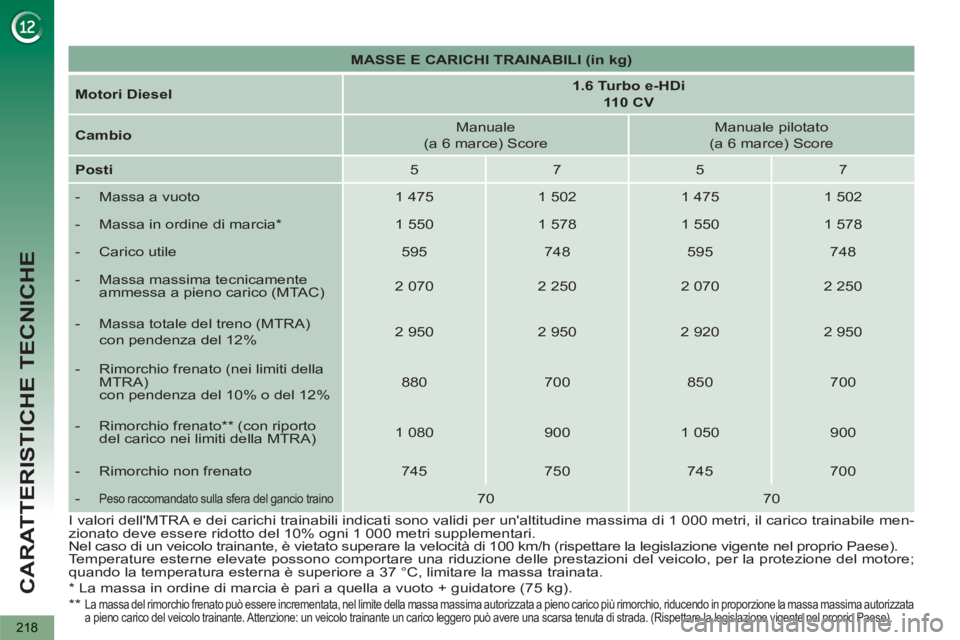

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


1.6 Turbo e-HDi
110 CV



Cambio

Manuale
(a 6 marce) Score
Manuale pilotato
(a 6 marce) Score

Posti

5
7
5
7


- Massa a vuoto
1 475
1 502
1 475
1 502


- Massa in ordine di marcia *

1 550
1 578
1 550
1 578


- Carico utile
595
748
595
748


- Massa massima tecnicamente
ammessa a pieno carico (MTAC)
2 070
2 250
2 070
2 250


- Massa totale del treno (MTRA)
con pendenza del 12%
2 950
2 950
2 920
2 950



- Rimorchio frenato (nei limiti della
MTRA)
con pendenza del 10% o del 12%
880
700
850
700


- Rimorchio frenato ** (con riporto
del carico nei limiti della MTRA)
1 080
900
1 050
900


- Rimorchio non frenato
745
750
745
700


-
Peso raccomandato sulla sfera del gancio traino

70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima autorizzata
a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada. (Rispettare la legislazione vigente nel proprio Paese).

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile men-
zionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE
219

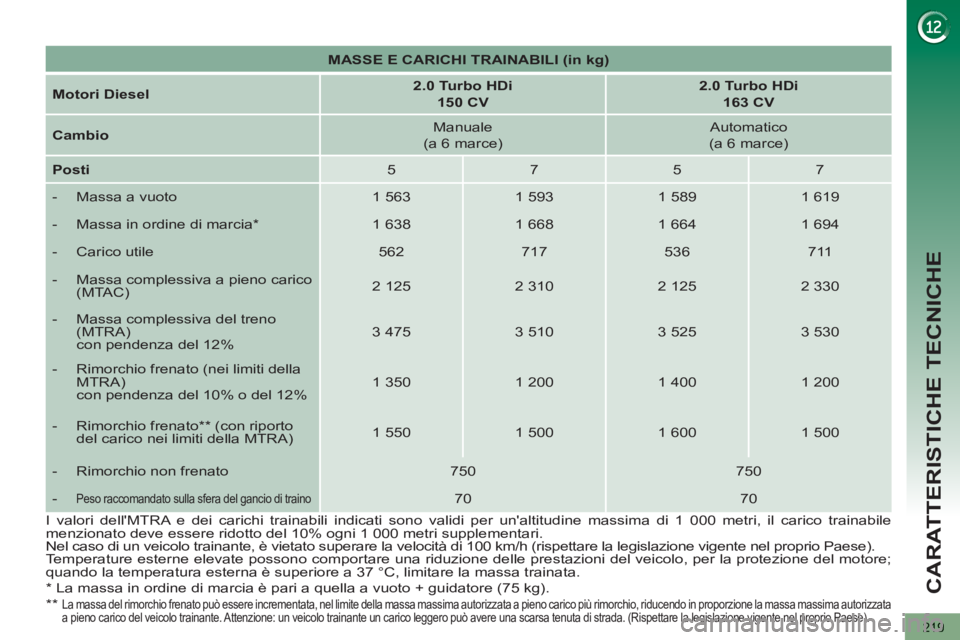

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


2.0 Turbo HDi
150 CV



2.0 Turbo HDi
163 CV



Cambi

o

Manuale
(a 6 marce)
Automatico
(a 6 marce)

Posti

5
7
5
7


- Massa a vuoto
1 563
1 593
1 589
1 619


- Massa in ordine di marcia *

1 638
1 668
1 664
1 694


- Carico utile
562
717
536
711


- Massa complessiva a pieno carico
(MTAC)
2 125
2 310
2 125
2 330


- Massa complessiva del treno
(MTRA)
con pendenza del 12%
3 475
3 510
3 525
3 530


- Rimorchio frenato (nei limiti della
MTRA)
con pendenza del 10% o del 12%
1 350
1 200
1 400
1 200


- Rimorchio frenato ** (con riporto
del carico nei limiti della MTRA)
1 550
1 500
1 600
1 500


- Rimorchio non frenato
750
750


-
Peso raccomandato sulla sfera del gancio di traino

70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima autorizzata
a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada. (Rispettare la legislazione vigente nel proprio Paese).

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile
menzionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE
220

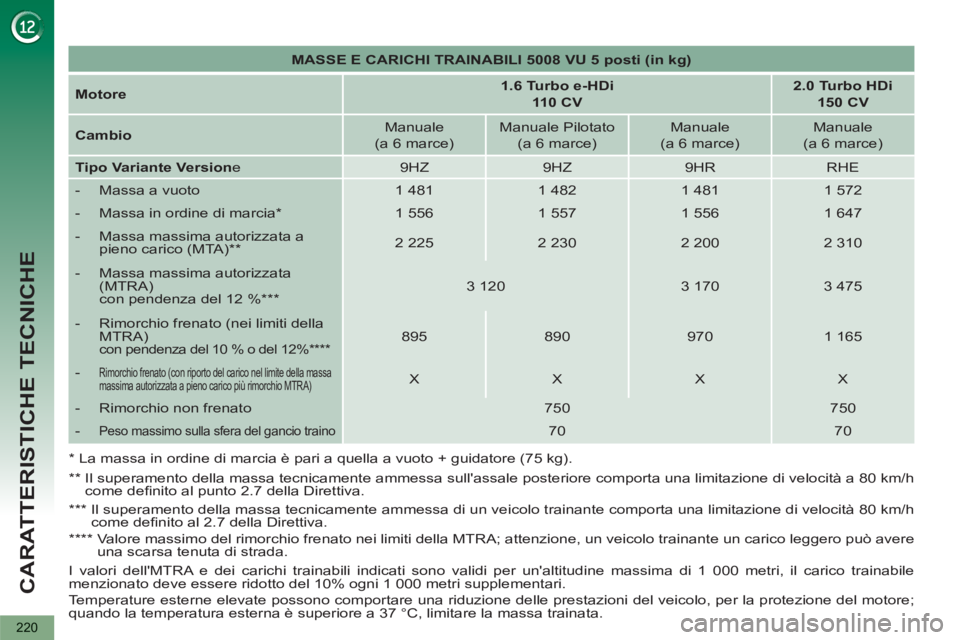

MASSE E CARICHI TRAINABILI 5008 VU 5 posti (in kg)



Motore


1.6 Turbo e-HDi
110 CV



2.0 Turbo HDi
150 CV



Cambio

Manuale
(a 6 marce)
Manuale Pilotato
(a 6 marce)
Manuale
(a 6 marce)



Manuale
(a 6 marce)

Tipo Variante Version
e
9HZ
9HZ
9HR
RHE


- Massa a vuoto
1 481
1 482
1 481
1 572


- Massa in ordine di marcia *

1 556
1 557
1 556
1 647


- Massa massima autorizzata a
pieno carico (MTA) **

2 225
2 230
2 200
2 310


- Massa massima autorizzata
(MTRA)
con pendenza del 12 % ***



3 120
3 170
3 475


- Rimorchio frenato (nei limiti della
MTRA)

con pendenza del 10 % o del 12% ****




895
890
970
1 165


-
Rimorchio frenato (con riporto del carico nel limite della massa
massima autorizzata a pieno carico più rimorchio MTRA)

X
X
X
X


- Rimorchio non frenato
750
750


-
Peso massimo sulla sfera del gancio traino

70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**

Il superamento della massa tecnicamente ammessa sull'assale posteriore comporta una limitazione di velocità a 80 km/h
come defi nito al punto 2.7 della Direttiva.

***

Il superamento della massa tecnicamente ammessa di un veicolo trainante comporta una limitazione di velocità 80 km/h
come defi nito al 2.7 della Direttiva.

****
Valore massimo del rimorchio frenato nei limiti della MTRA; attenzione, un veicolo trainante un carico leggero può avere
una scarsa tenuta di strada.

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile
menzionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE
221

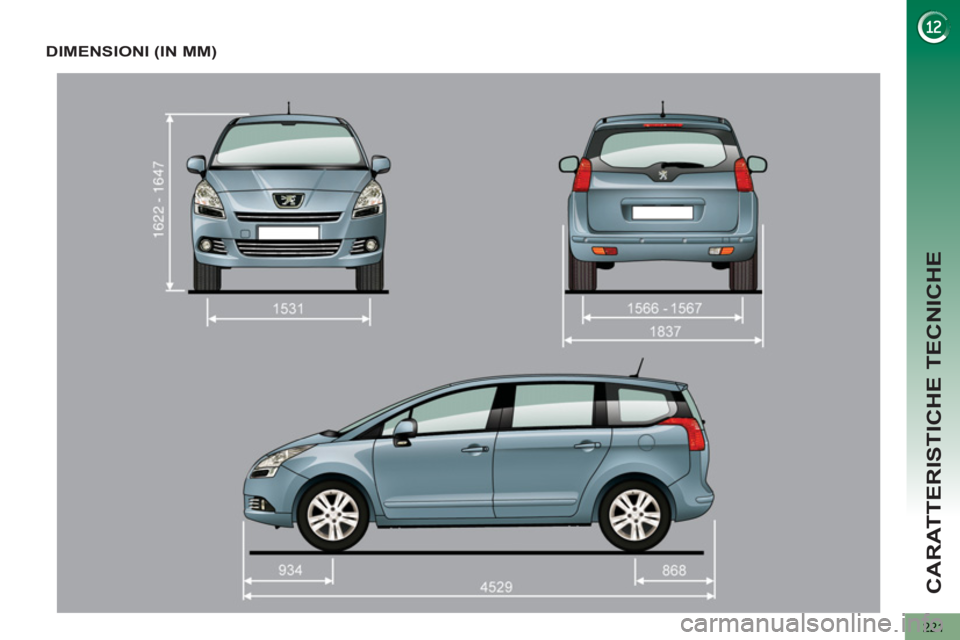

DIMENSIONI (IN MM)

CARATTERISTICHE TECNICHE
222

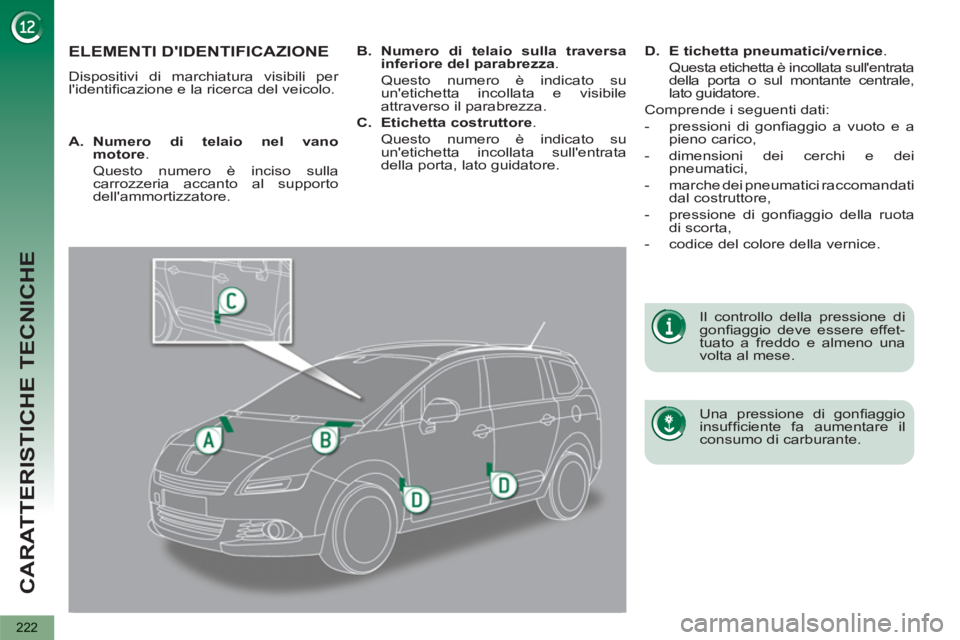

ELEMENTI D'IDENTIFICAZIONE
Dispositivi di marchiatura visibili per
l'identifi cazione e la ricerca del veicolo.

Una pressione di gonfi aggio
insuffi ciente fa aumentare il
consumo di carburante.


Il controllo della pressione di
gonfi aggio deve essere effet-
tuato a freddo e almeno una
volta al mese.


A.
Numero di telaio nel vano
motore
.
Questo numero è inciso sulla
carrozzeria accanto al supporto
dell'ammortizzatore.

B.
Numero di telaio sulla traversa
inferiore del parabrezza
.
Questo numero è indicato su
un'etichetta incollata e visibile
attraverso il parabrezza.

C.
Etichetta costruttore
.
Questo numero è indicato su
un'etichetta incollata sull'entrata
della porta, lato guidatore.
D.
E
tichetta pneumatici/vernice
.
Questa etichetta è incollata sull'entrata
della porta o sul montante centrale,
lato guidatore.
Comprende i seguenti dati:


- pressioni di gonfi aggio a vuoto e a
pieno carico,

- dimensioni dei cerchi e dei
pneumatici,

- marche dei pneumatici raccomandati
dal costruttore,

- pressione di gonfi aggio della ruota
di scorta,

- codice del colore della vernice.
