ALLESTIMENTI INTERNI
103

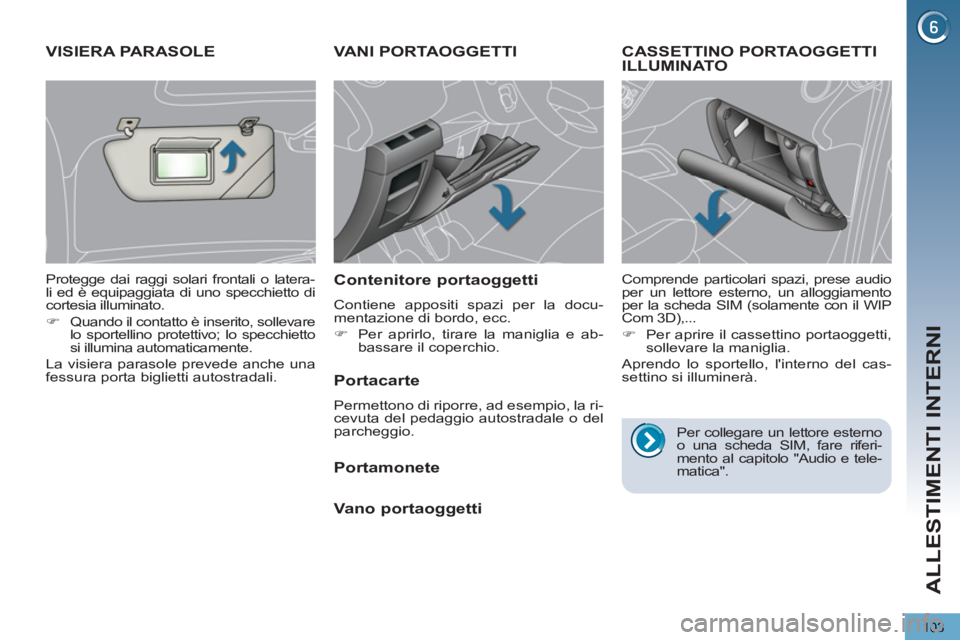

VANI PORTAOGGETTI

Contenitore portaoggetti

Contiene appositi spazi per la docu-
mentazione di bordo, ecc.


)
Per aprirlo, tirare la maniglia e ab-
bassare il coperchio.

CASSETTINO PORTAOGGETTI
ILLUMINATO
Comprende particolari spazi, prese audio
per un lettore esterno, un alloggiamento
per la scheda SIM (solamente con il WIP
Com 3D),...


)
Per aprire il cassettino portaoggetti,
sollevare la maniglia.
Aprendo lo sportello, l'interno del cas-
settino si illuminerà.
VISIERA PARASOLE
Protegge dai raggi solari frontali o latera-
li ed è equipaggiata di uno specchietto di
cortesia illuminato.


)
Quando il contatto è inserito, sollevare
lo sportellino protettivo; lo specchietto
si illumina automaticamente.
La visiera parasole prevede anche una
fessura porta biglietti autostradali.

Portacarte

Permettono di riporre, ad esempio, la ri-
cevuta del pedaggio autostradale o del
parcheggio.


Portamonete

Vano portaoggetti

Per collegare un lettore esterno
o una scheda SIM, fare riferi-
mento al capitolo "Audio e tele-
matica".

ALLESTIMENTI INTERNI
104

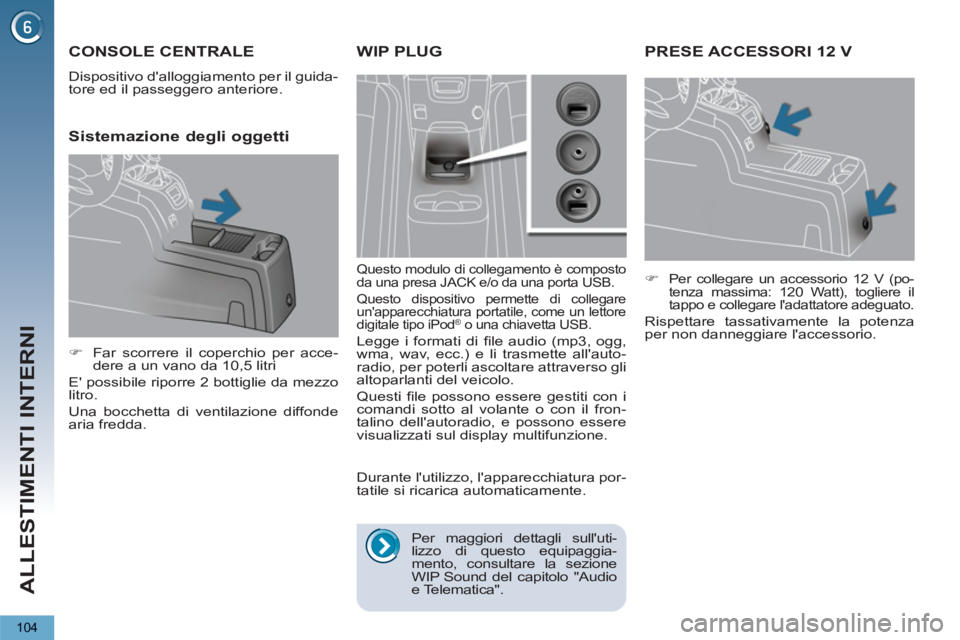

PRESE ACCESSORI 12 V


)
Per collegare un accessorio 12 V (po-
tenza massima: 120 Watt), togliere il
tappo e collegare l'adattatore adeguato.

Rispettare tassativamente la potenza
per non danneggiare l'accessorio.
CONSOLE CENTRALE
Dispositivo d'alloggiamento per il guida-
tore ed il passeggero anteriore.

Sistemazione degli oggetti



)
Far scorrere il coperchio per acce-
dere a un vano da 10,5 litri
E' possibile riporre 2 bottiglie da mezzo
litro.
Una bocchetta di ventilazione diffonde
aria fredda.
WIP PLUG


Questo modulo di collegamento è composto
da una presa JACK e/o da una porta USB.
Questo dispositivo permette di collegare
un'apparecchiatura portatile, come un lettore
digitale tipo iPod
® o una chiavetta USB.

Legge i formati di fi le audio (mp3, ogg,
wma, wav, ecc.) e li trasmette all'auto-
radio, per poterli ascoltare attraverso gli
altoparlanti del veicolo.
Questi fi le possono essere gestiti con i
comandi sotto al volante o con il fron-
talino dell'autoradio, e possono essere
visualizzati sul display multifunzione.



Durante l'utilizzo, l'apparecchiatura por-
tatile si ricarica automaticamente.

Per maggiori dettagli sull'uti-
lizzo di questo equipaggia-
mento, consultare la sezione
WIP Sound del capitolo "Audio
e Telematica".

ALLESTIMENTI INTERNI
105

Per evitare di intralciare i pedali:

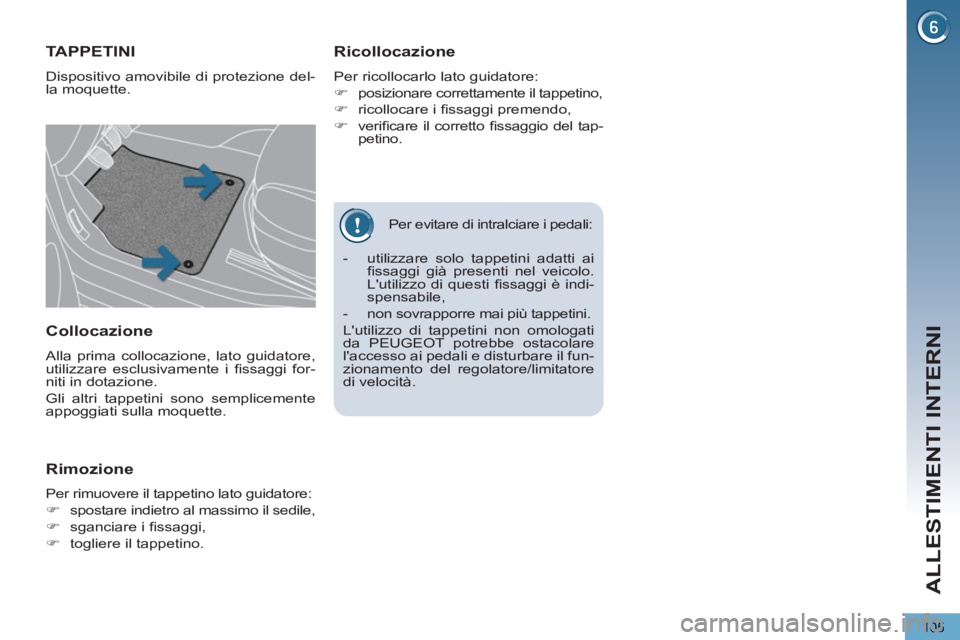

TAPPETINI

Dispositivo amovibile di protezione del-
la moquette.

Ricollocazione

Per ricollocarlo lato guidatore:


)
posizionare correttamente il tappetino,

)
ricollocare i fi ssaggi premendo,

)
verifi care il corretto fi ssaggio del tap-
petino.


Collocazione

Alla prima collocazione, lato guidatore,
utilizzare esclusivamente i fi ssaggi for-
niti in dotazione.
Gli altri tappetini sono semplicemente
appoggiati sulla moquette.


Rimozione

Per rimuovere il tappetino lato guidatore:


)
spostare indietro al massimo il sedile,

)
sganciare i fi ssaggi,

)
togliere il tappetino.


- utilizzare solo tappetini adatti ai
fi ssaggi già presenti nel veicolo.
L'utilizzo di questi fi ssaggi è indi-
spensabile,

- non sovrapporre mai più tappetini.
L'utilizzo di tappetini non omologati
da PEUGEOT potrebbe ostacolare
l'accesso ai pedali e disturbare il fun-
zionamento del regolatore/limitatore
di velocità.

ALLESTIMENTI INTERNI
106

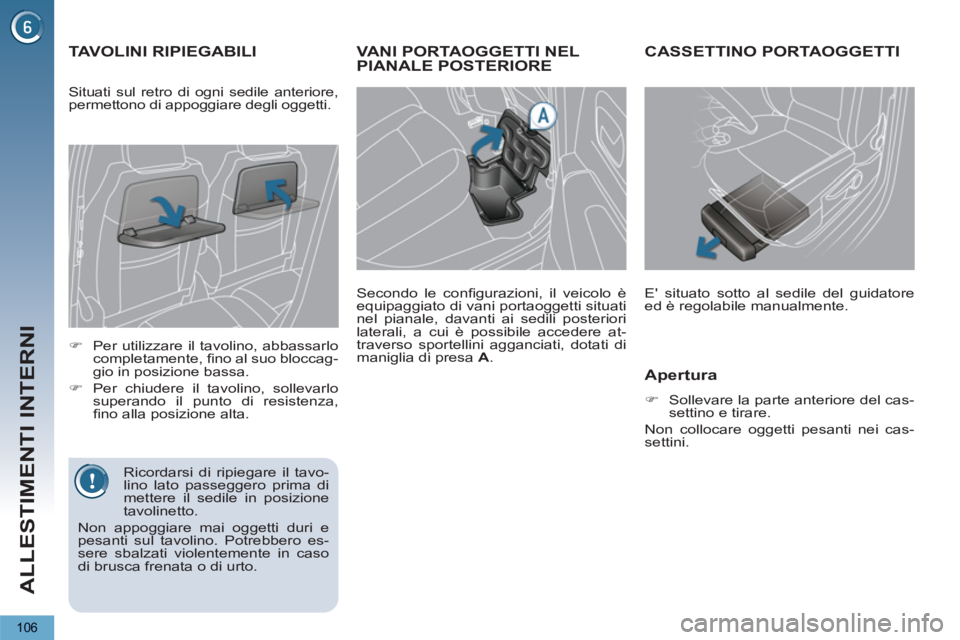

VANI PORTAOGGETTI NEL PIANALE POSTERIORE

Secondo le confi gurazioni, il veicolo è
equipaggiato di vani portaoggetti situati
nel pianale, davanti ai sedili posteriori
laterali, a cui è possibile accedere at-
traverso sportellini agganciati, dotati di
maniglia di presa A
.
TAVOLINI RIPIEGABILI



)
Per utilizzare il tavolino, abbassarlo
completamente, fi no al suo bloccag-
gio in posizione bassa.

)
Per chiudere il tavolino, sollevarlo
superando il punto di resistenza,
fi no alla posizione alta.

Ricordarsi di ripiegare il tavo-
lino lato passeggero prima di
mettere il sedile in posizione
tavolinetto.
Non appoggiare mai oggetti duri e
pesanti sul tavolino. Potrebbero es-
sere sbalzati violentemente in caso
di brusca frenata o di urto. Situati sul retro di ogni sedile anteriore,
permettono di appoggiare degli oggetti.
CASSETTINO PORTAOGGETTI
E' situato sotto al sedile del guidatore
ed è regolabile manualmente.

Apertura



)
Sollevare la parte anteriore del cas-
settino e tirare.
Non collocare oggetti pesanti nei cas-
settini.

ALLESTIMENTI INTERNI
107

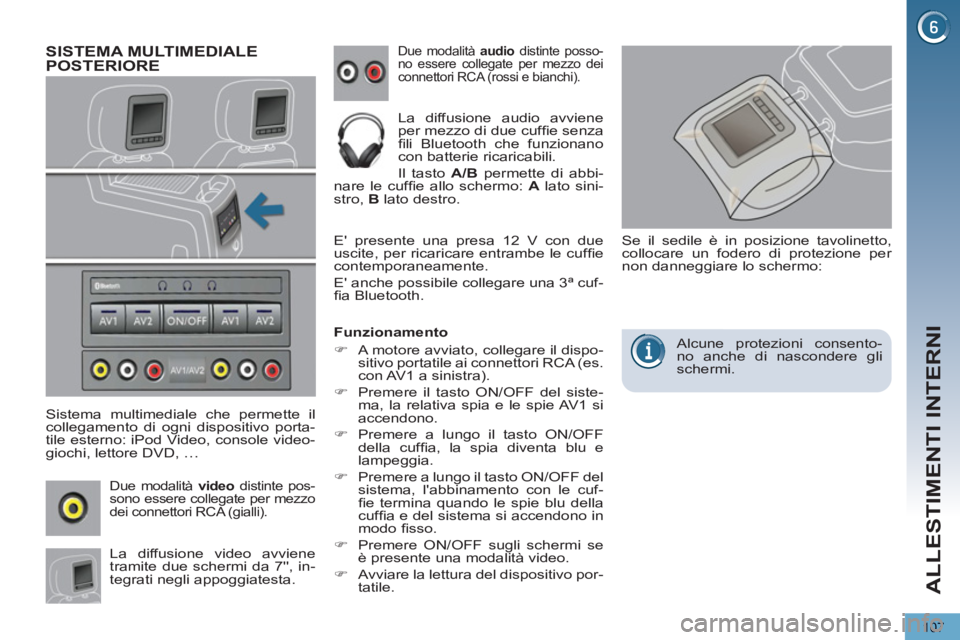

SISTEMA MULTIMEDIALE POSTERIORE

Sistema multimediale che permette il
collegamento di ogni dispositivo porta-
tile esterno: iPod Video, console video-
giochi, lettore DVD, …
Due modalità audio
distinte posso-
no essere collegate per mezzo dei
connettori RCA (rossi e bianchi).
La diffusione audio avviene
per mezzo di due cuffi e senza
fi li Bluetooth che funzionano
con batterie ricaricabili.
Il tasto A/B
permette di abbi-
nare le cuffi e allo schermo: A
lato sini-
stro, B
lato destro.
La diffusione video avviene
tramite due schermi da 7'', in-
tegrati negli appoggiatesta.
Due modalità video
distinte pos-
sono essere collegate per mezzo
dei connettori RCA (gialli).

E' presente una presa 12 V con due
uscite, per ricaricare entrambe le cuffi e
contemporaneamente.
E' anche possibile collegare una 3ª cuf-
fi a Bluetooth.

Funzionamento


)
A motore avviato, collegare il dispo-
sitivo portatile ai connettori RCA (es.
con AV1 a sinistra).

)
Premere il tasto ON/OFF del siste-
ma, la relativa spia e le spie AV1 si
accendono.

)
Premere a lungo il tasto ON/OFF
della cuffi a, la spia diventa blu e
lampeggia.

)
Premere a lungo il tasto ON/OFF del
sistema, l'abbinamento con le cuf-
fi e termina quando le spie blu della
cuffi a e del sistema si accendono in
modo fi sso.

)
Premere ON/OFF sugli schermi se
è presente una modalità video.

)
Avviare la lettura del dispositivo por-
tatile.

Se il sedile è in posizione tavolinetto,
collocare un fodero di protezione per
non danneggiare lo schermo:
Alcune protezioni consento-
no anche di nascondere gli
schermi.

ALLESTIMENTI INTERNI
108

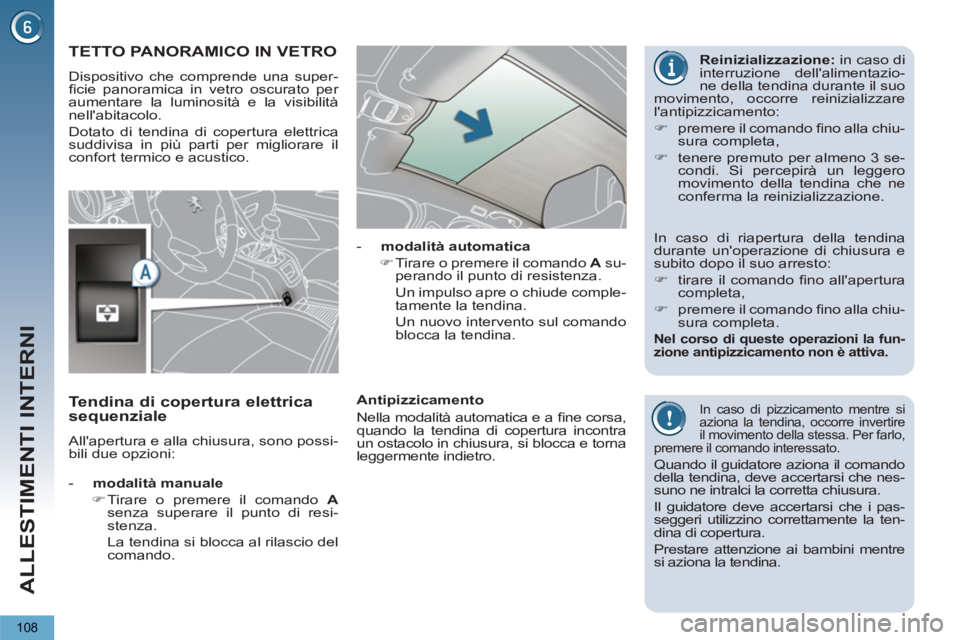

TETTO PANORAMICO IN VETRO
Dispositivo che comprende una super-
fi cie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.
In caso di pizzicamento mentre si
aziona la tendina, occorre invertire
il movimento della stessa. Per farlo,
premere il comando interessato.
Quando il guidatore aziona il comando
della tendina, deve accertarsi che nes-
suno ne intralci la corretta chiusura.
Il guidatore deve accertarsi che i pas-
seggeri utilizzino correttamente la ten-
dina di copertura.
Prestare attenzione ai bambini mentre
si aziona la tendina.


- modalità manuale



)
Tirare o premere il comando A

senza superare il punto di resi-
stenza.
La tendina si blocca al rilascio del
comando.
- modalità automatica



)
Tirare o premere il comando A
su-
perando il punto di resistenza.
Un impulso apre o chiude comple-
tamente la tendina.
Un nuovo intervento sul comando
blocca la tendina.


Antipizzicamento
Nella modalità automatica e a fi ne corsa,
quando la tendina di copertura incontra
un ostacolo in chiusura, si blocca e torna
leggermente indietro.

Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono possi-
bili due opzioni:
In caso di riapertura della tendina
durante un'operazione di chiusura e
subito dopo il suo arresto:


)
tirare il comando fi no all'apertura
completa,

)
premere il comando fi no alla chiu-
sura completa.


Nel corso di queste operazioni la fun-
zione antipizzicamento non è attiva.


Reinizializzazione:
in caso di
interruzione dell'alimentazio-
ne della tendina durante il suo
movimento, occorre reinizializzare
l'antipizzicamento:


)
premere il comando fi no alla chiu-
sura completa,

)
tenere premuto per almeno 3 se-
condi. Si percepirà un leggero
movimento della tendina che ne
conferma la reinizializzazione.

ALLESTIMENTI INTERNI
109

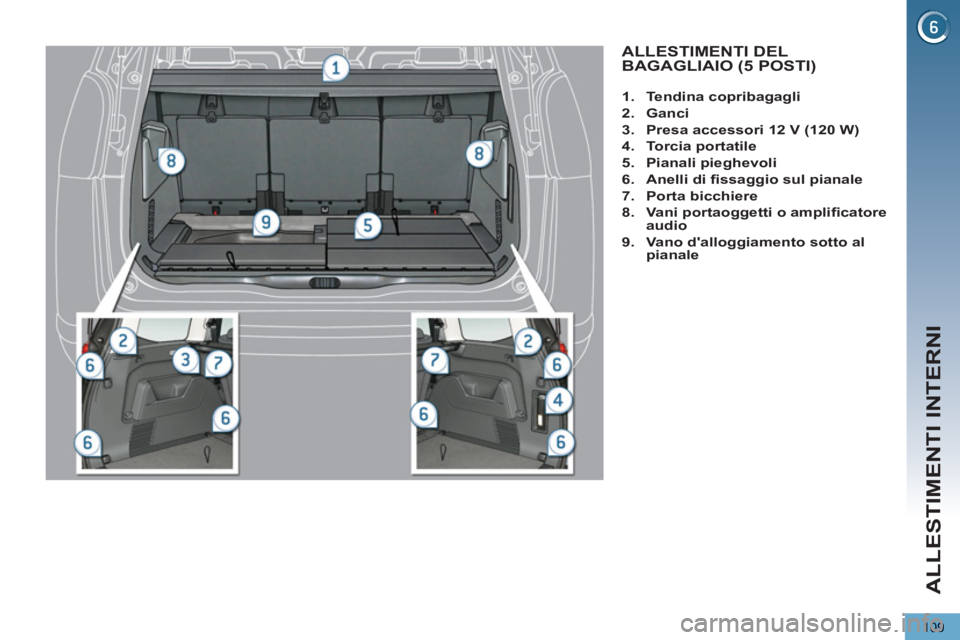

ALLESTIMENTI DEL
BAGAGLIAIO (5 POSTI)



1.
Tendina copribagagli


2.
Ganci


3.
Presa accessori 12 V
(120 W)


4.
Torcia portatile


5.
Pianali pieghevoli


6.
Anelli di fi ssaggio
sul pianale


7.
Porta bicchiere


8.
Vani portaoggetti o
amplifi catore
audio


9.
Vano d'alloggiamento sotto al
pianale

ALLESTIMENTI INTERNI
110

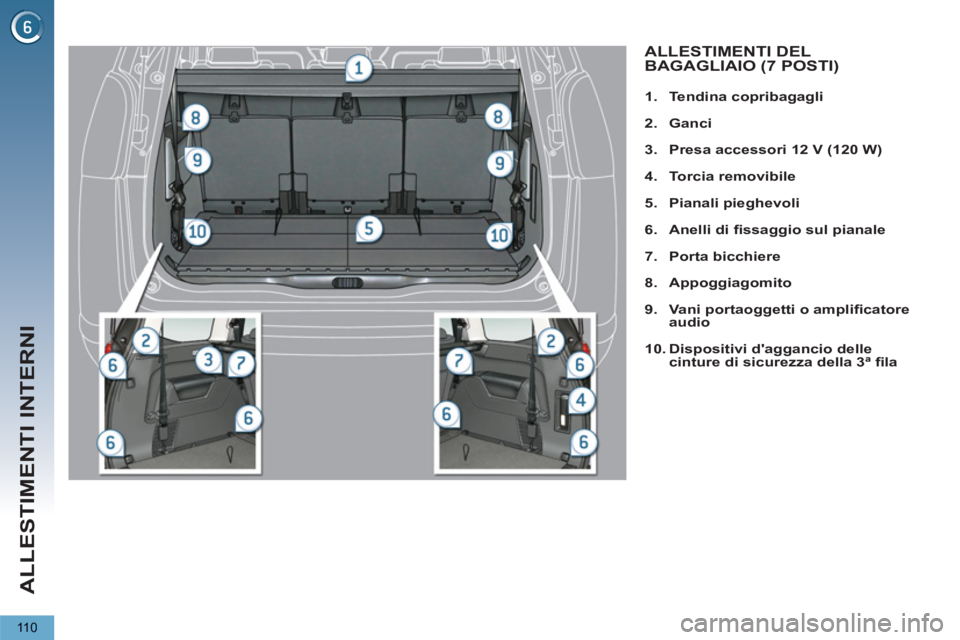

1.
Tendina copribagagli


2.
Ganci


3.
Presa accessori 12 V
(120 W)


4.
Torcia removibile


5.
Pianali pieghevoli


6.
Anelli di fi ssaggio
sul pianale


7.
Porta bicchiere


8.
Appoggiagomito


9.
Vani portaoggetti o amplifi catore
audio


10.
Dispositivi d'aggancio delle
cinture di sicurezza della 3ª fi la



ALLESTIMENTI DEL
BAGAGLIAIO (7 POSTI)
