2012 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

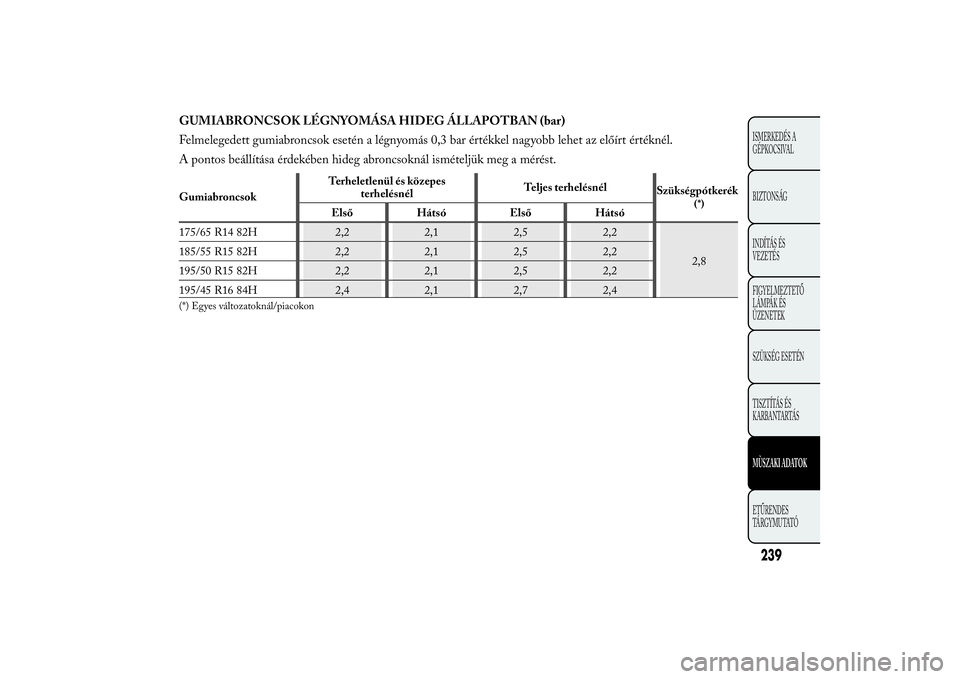

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél.
A pontos beállítása érdekében hideg abroncsoknál ismételjük meg a mérést.GumiabroncsokTerheletlenül és közepes
terhelésnélTeljes terhelésnél
Szükségpótkerék
(*)
Első Hátsó Első Hátsó
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Egyes változatoknál/piacokon
239ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
TÁRGYMUTATÓ

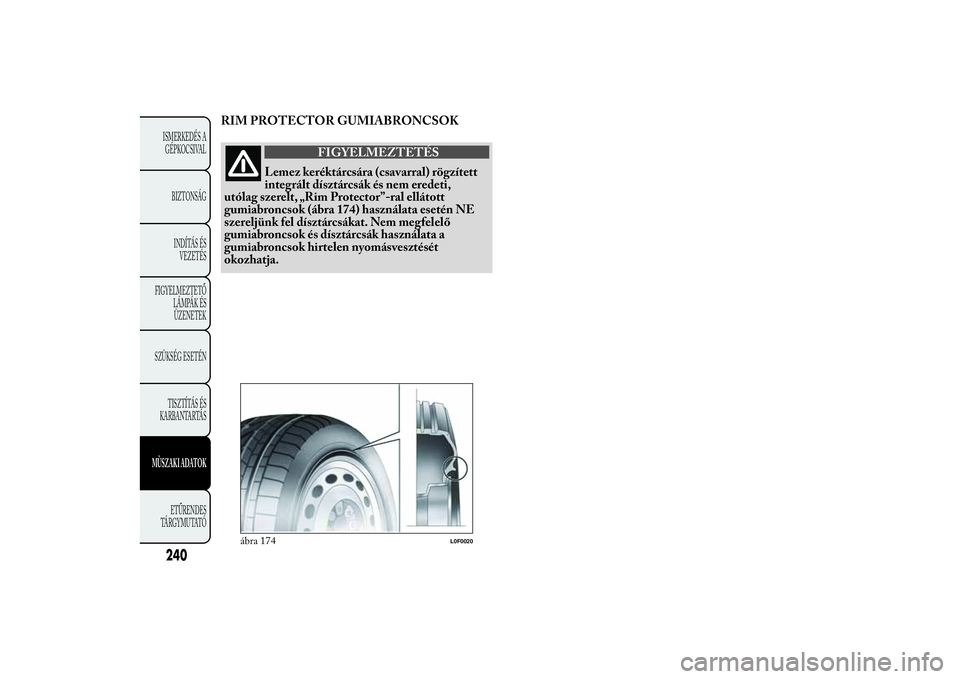

RIM PROTECTOR GUMIABRONCSOK
FIGYELMEZTETÉS
Lemez keréktárcsára (csavarral) rögzített
integrált dísztárcsák és nem eredeti,
utólag szerelt, „Rim Protector”-ral ellátott
gumiabroncsok (ábra 174) használata esetén NE
szereljünk fel dísztárcsákat. Nem megfelelő
gumiabroncsok és dísztárcsák használata a
gumiabroncsok hirtelen nyomásvesztését
okozhatja.
ábra 174
L0F0020
240ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

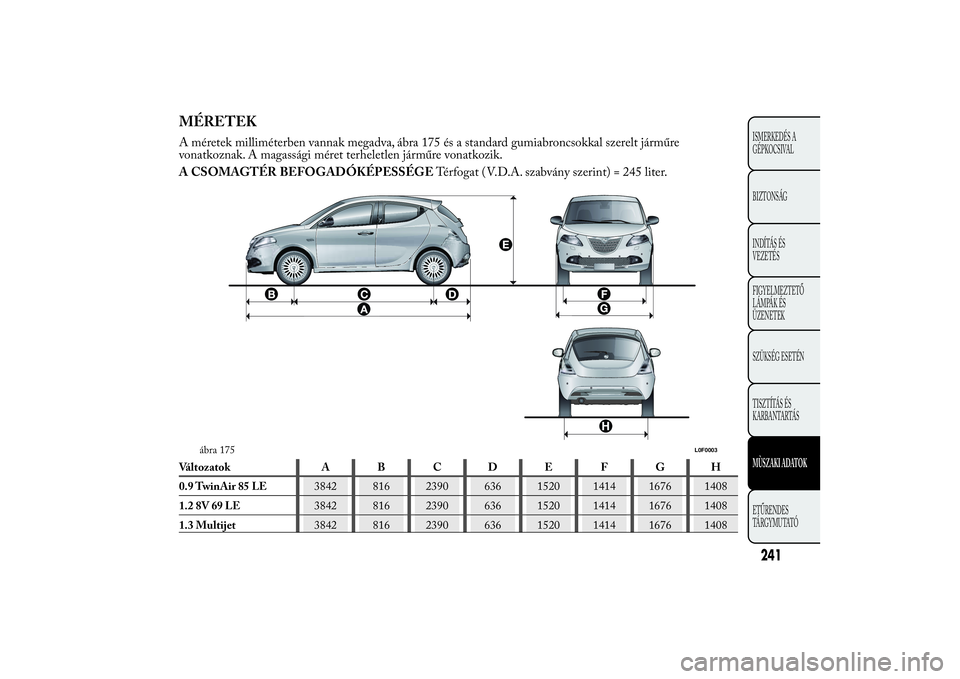

MÉRETEKA méretek milliméterben vannak megadva, ábra 175 és a standard gumiabroncsokkal szerelt járműre
vonatkoznak. A magassági méret terheletlen járműre vonatkozik.
A CSOMAGTÉR BEFOGADÓKÉPESSÉGETérfogat ( V.D.A. szabvány szerint) = 245 liter.Változatok A B C D E F G H
0.9 TwinAir 85 LE3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69 LE3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
ábra 175
L0F0003
241ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
TÁRGYMUTATÓ

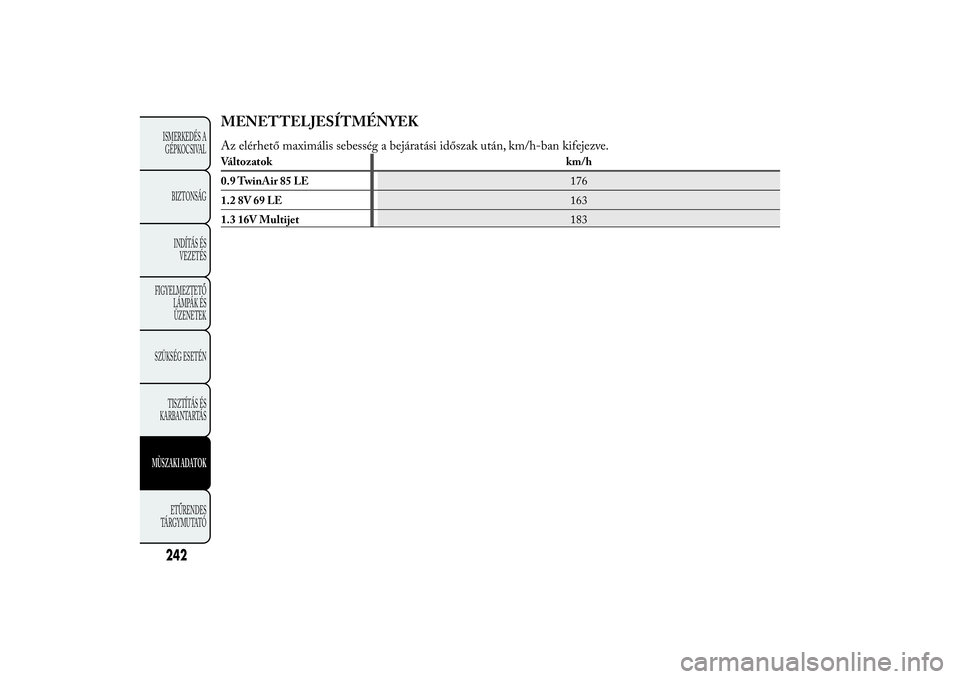

MENETTELJESÍTMÉNYEKAz elérhető maximális sebesség a bejáratási időszak után, km/h-ban kifejezve.Változatok km/h
0.9 TwinAir 85 LE176
1.2 8V 69 LE163
1.3 16V Multijet183
242ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

TÖMEG ÉS TERHELÉSI ADATOKVáltozatok 0.9 TwinAir 85 LE 1.2 8V 69 LE 1.3 16V Multijet
Saját tömeg (az összes folyadékkal
feltöltve, üzemanyagtartály 90%-ig
töltve és opciók nélkül) (kg):975 965 1050
Hasznos teher a vezetővel együtt (kg):(*)
480 (négyszemélyes) /
535 (ötszemélyes)480 (négyszemélyes) /
535 (ötszemélyes)480 (négyszemélyes) /
535 (ötszemélyes)
Megengedett maximális terhelés (kg)
(**)
800 780 870 – első tengelyen:
– hátsó tengelyen: 810 810 810
– össztömeg:1455 (négyszemélyes) /
1510 (ötszemélyes)1445 (négyszemélyes) /
1500 (ötszemélyes)1530 (négyszemélyes) /
1585 (ötszemélyes)
Megengedett vontatható tömeg (kg)
750 750 1000 – fékezett utánfutó:
– fék nélküli utánfutó: 400 400 400
Megengedett maximális tetőterhelés: 55 55 55
Maximális terhelés a vonófejen
(fékezett utánfutóval) (kg):60 60 60
(*) Extra tartozékokkal (napfénytető, vonóhorog stb.) a saját tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez
viszonyított hasznos teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy a raktérben a terhelést a megengedett
értékek figyelembevételével helyezze el.
243ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
TÁRGYMUTATÓ

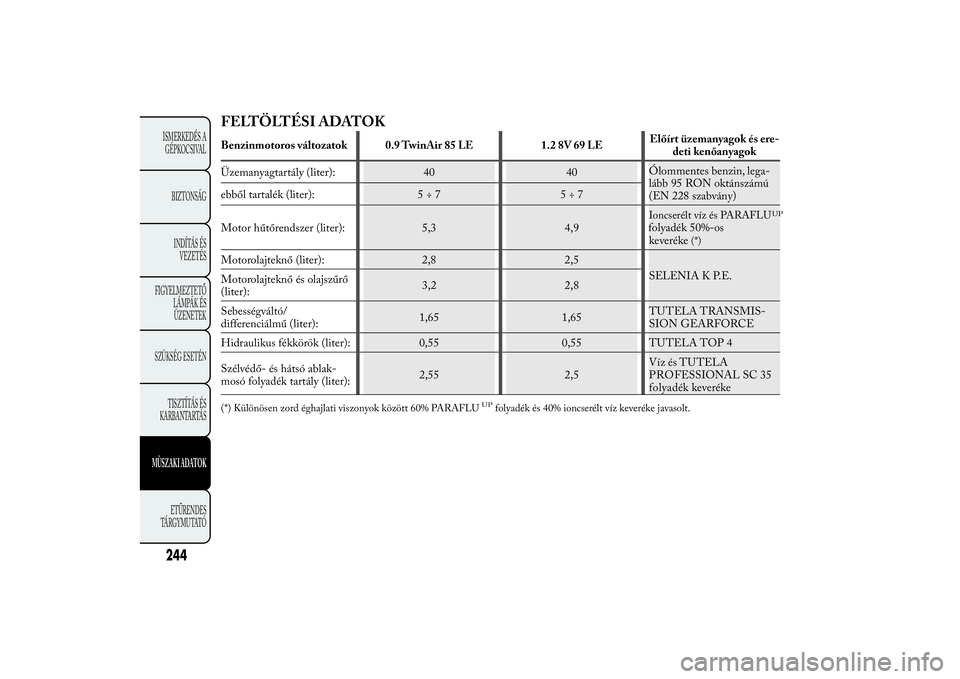

FELTÖLTÉSI ADATOKBenzinmotoros változatok 0.9 TwinAir 85 LE 1.2 8V 69 LEElőírt üzemanyagok és ere-
deti kenőanyagok
Üzemanyagtartály (liter): 40 40Ólommentes benzin, lega-
lább 95 RON oktánszámú
(EN 228 szabvány) ebből tartalék (liter): 5 ÷ 7 5 ÷ 7
Motor hűtőrendszer (liter): 5,3 4,9
Ioncserélt víz és PARAFLU
UP
folyadék 50%-os
keveréke
(*)
Motorolajteknő (liter): 2,8 2,5
SELENIA K P.E.
Motorolajteknő és olajszűrő
(liter):3,2 2,8
Sebességváltó/
differenciálmű (liter):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Hidraulikus fékkörök (liter): 0,55 0,55 TUTELA TOP 4
Szélvédő- és hátsó ablak-
mosó folyadék tartály (liter):2,55 2,5Víz és TUTELA(*) Különösen zord éghajlati viszonyok között 60% PARAFLU
UP
folyadék és 40% ioncserélt víz keveréke javasolt.
244ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
folyadék keveréke PROFESSIONAL SC 35

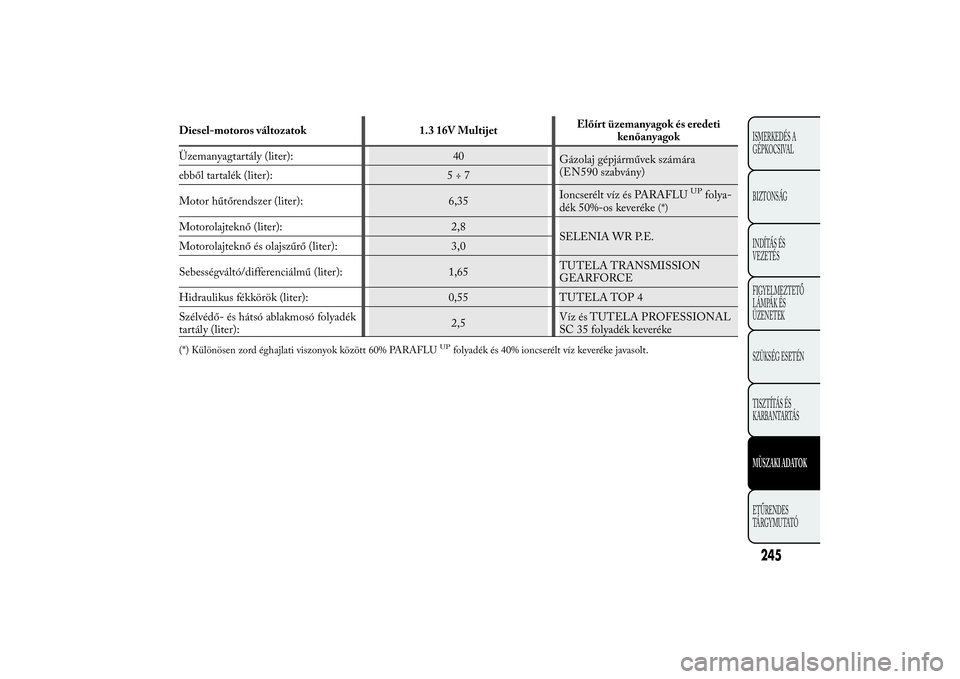

Diesel-motoros változatok 1.3 16V MultijetElőírt üzemanyagok és eredeti
kenőanyagok
Üzemanyagtartály (liter): 40
Gázolaj gépjárművek számára
ebből tartalék (liter): 5 ÷ 7
Motor hűtőrendszer (liter): 6,35Ioncserélt víz és PARAFLU
UP
folya-
dék 50%-os keveréke
(*)
Motorolajteknő (liter): 2,8
SELENIA WR P.E.
Motorolajteknő és olajszűrő (liter): 3,0
Sebességváltó/differenciálmű (liter): 1,65TUTELA TRANSMISSION
GEARFORCE
Hidraulikus fékkörök (liter): 0,55 TUTELA TOP 4
Szélvédő- és hátsó ablakmosó folyadék
tartály (liter):2,5Víz és TUTELA PROFESSIONAL
SC 35 folyadék keveréke(*) Különösen zord éghajlati viszonyok között 60% PARAFLU
UP
folyadék és 40% ioncserélt víz keveréke javasolt.
245ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOKETŰRENDES
TÁRGYMUTATÓ
(EN590 szabvány)

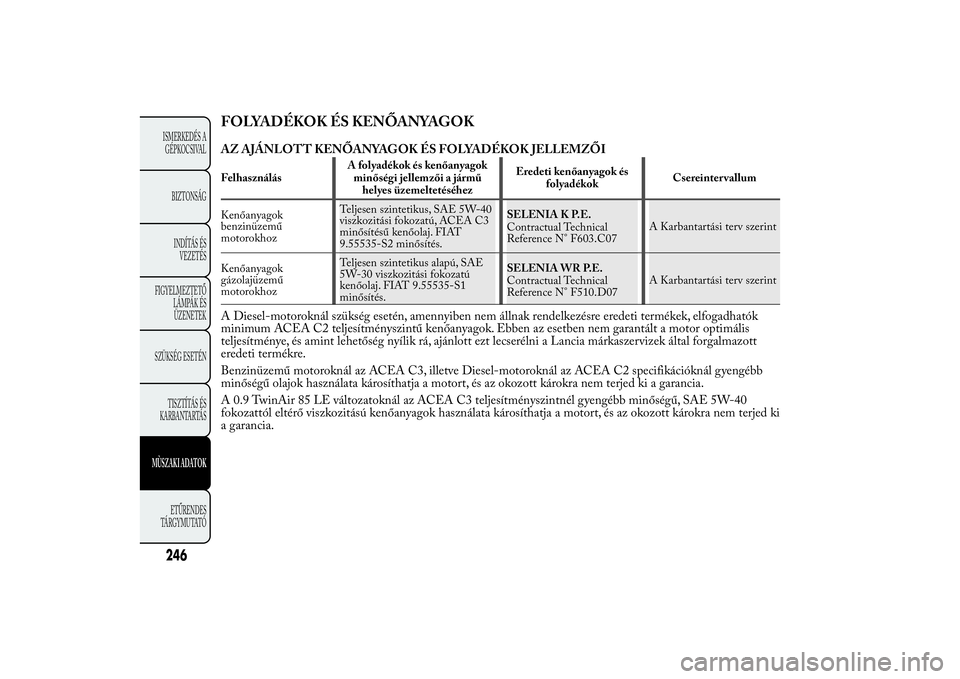

FOLYADÉKOK ÉS KENŐANYAGOKAZ AJÁNLOTT KENŐANYAGOK ÉS FOLYADÉKOK JELLEMZŐIFelhasználásA folyadékok és kenőanyagok
minőségi jellemzői a jármű
helyes üzemeltetéséhezEredeti kenőanyagok és
folyadékokCsereinter vallum
Kenőanyagok
benzinüzemű
motorokhozTeljesen szintetikus, SAE 5W-40
viszkozitási fokozatú, ACEA C3
minősítésű kenőolaj. FIAT
9.55535-S2 minősítés.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07A Karbantartási terv szerint
Kenőanyagok
gázolajüzemű
motorokhozTeljesen szintetikus alapú, SAE
5W-30 viszkozitási fokozatú
kenőolaj. FIAT 9.55535-S1
minősítés.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07A Karbantartási terv szerintA Diesel-motoroknál szükség esetén, amennyiben nem állnak rendelkezésre eredeti termékek, elfogadhatók
minimum ACEA C2 teljesítményszintű kenőanyagok. Ebben az esetben nem garantált a motor optimális
teljesítménye, és amint lehetőség nyílik rá, ajánlott ezt lecserélni a Lancia márkaszervizek által forgalmazott
eredeti termékre.
Benzinüzemű motoroknál az ACEA C3, illetve Diesel-motoroknál az ACEA C2 specifikációknál gyengébb
minőségű olajok használata károsíthatja a motort, és az okozott károkra nem terjed ki a garancia.
A 0.9 TwinAir 85 LE változatoknál az ACEA C3 teljesítményszintnél gyengébb minőségű, SAE 5W-40
fokozattól eltérő viszkozitású kenőanyagok használata károsíthatja a motort, és az okozott károkra nem terjed ki
a garancia.
