KIJELZŐA gépkocsi multifunkciós vagy konfigurálható
multifunkciós kijelzővel van felszerelve, amely a
beállításoktól függően, a vezetés közben hasznos
információkat közöl a vezetővel.
Kihúzott gyújtáskulccsal, valamelyik ajtó nyitásakor a
kijelző néhány másodpercig megjeleníti a pontos
időt és a megtett kilométert (vagy mérföldet).
MEGJEGYZÉS Nagyon alacsony külső hőmérséklet
esetén (0 °C alatt) az információk kijelzőn történő
megjelenítése több időt vehet igénybe, mint normál
működés esetén.MULTIFUNKCIÓS KIJELZŐ „STANDARD”
KÉPERNYŐ
A kijelzőn ábra 5 az alábbi információk jelennek meg:
A
Dátum
BGear Shift Indicator (fokozatváltás kijelzése) (egyes
változatoknál/piacokon)C
Start&Stop funkció kijelzése (egyes változatoknál/
piacokon)
D
Óra (mindig látható, kihúzott gyújtáskulccsal és
zárt ajtókkal is)
EKilométer-számláló (megtett kilométerek vagy
mérföldek kijelzése)FKülső hőmérséklet (egyes változatoknál/piacokon)G
Fényszóró beállítás kijelzése (csak bekapcsolt
tompított fényszórók esetén)
H
„Dualdrive” elektromos szervokormány esetleges
bekapcsolása (CITY felirat), vagy az ECO funkció
bekapcsolása (ECO felirat)ábra 5
L0F1008
9ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KONFIGURÁLHATÓ MULTIFUNKCIÓS
KIJELZŐ „STANDARD” KÉPERNYŐ
A kijelzőn ábra 6 az alábbi információk jelennek meg:A
Óra
BDátum vagy megtett napi kilométer (vagy mérföld)
megjelenítéseC
Gear Shift Indicator (fokozatváltás kijelzése) (egyes
változatoknál/piacokon)
D
Start&Stop funkció kijelzése (egyes változatoknál/
piacokon)
EKilométer-számláló (megtett kilométerek vagy
mérföldek kijelzése)FFényszóró beállítás kijelzése (csak bekapcsolt
tompított fényszórók esetén)G
Külső hőmérséklet (egyes változatoknál/piacokon)
H
Információk a gépkocsi állapotáról (pl. nyitott
ajtók, lehetséges jegesedés az úton stb.)Egyes változatoknál megjelenik a kijelzőn a
turbófeltöltő nyomása.
GEAR SHIF T INDICATOR
(FOKOZATVÁLTÁS KIJELZÉSE)
A GSI rendszer (Gear Shift Indicator) tanácsot ad a
vezetőnek a fokozatváltásra vonatkozóan a
műszercsoport ábra 7 megfelelő jelzéseinek
segítségével. A GSI révén a vezető tájékoztatást kap
arról, hogy egy másik sebességfokozatba való
kapcsolás üzemanyag-megtakarítást tenne lehetővé.
Amikor a kijelzőn megjelenik a SHIF T UP (
SHIF T) ikon, a GSI azt javasolja a vezetőnek,
hogy kapcsoljon magasabb sebességfokozatba, amikor
a kijelzőn a SHIF T DOWN (
SHIF T) ikon
jelenik meg, a GSI azt tanácsolja a vezetőnek, hogy
kapcsoljon alacsonyabb sebességfokozatba.
ábra 6
L0F1007
ábra 7
L0F1010
10
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

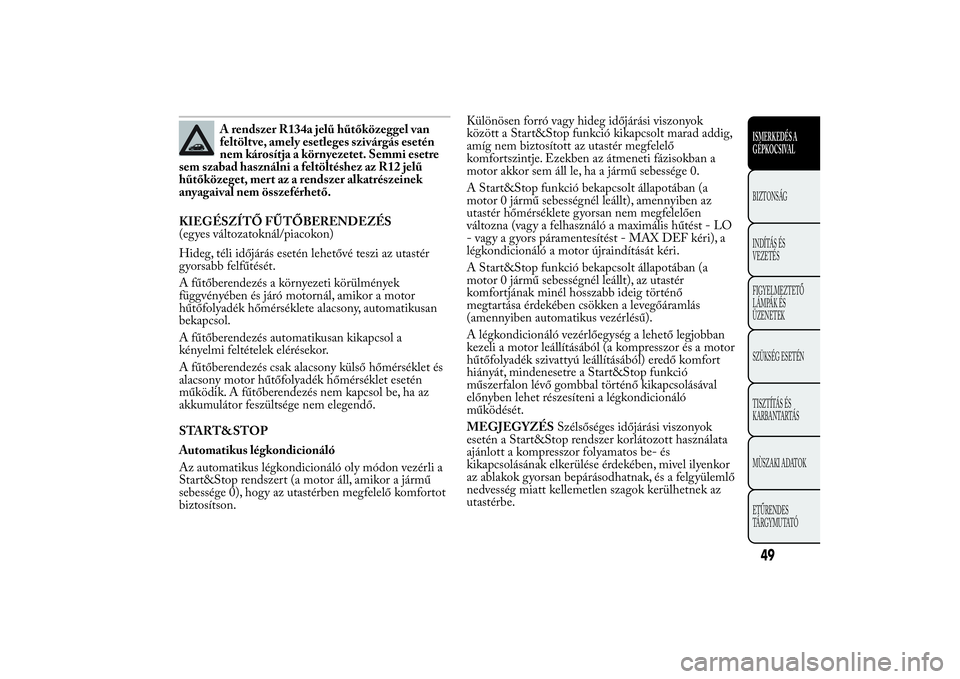

A rendszer R134a jelű hűtőközeggel van
feltöltve, amely esetleges szivárgás esetén
nem károsítja a környezetet. Semmi esetre
sem szabad használni a feltöltéshez az R12 jelű
hűtőközeget, mert az a rendszer alkatrészeinek
anyagaival nem összeférhető.
KIEGÉSZÍTŐ FŰTŐBERENDEZÉS
(egyes változatoknál/piacokon)
Hideg, téli időjárás esetén lehetővé teszi az utastér
gyorsabb felfűtését.
A fűtőberendezés a környezeti körülmények
függvényében és járó motornál, amikor a motor
hűtőfolyadék hőmérséklete alacsony, automatikusan
bekapcsol.
A fűtőberendezés automatikusan kikapcsol a
kényelmi feltételek elérésekor.
A fűtőberendezés csak alacsony külső hőmérséklet és
alacsony motor hűtőfolyadék hőmérséklet esetén
működik. A fűtőberendezés nem kapcsol be, ha az
akkumulátor feszültsége nem elegendő.
START&STOP
Automatikus légkondicionáló
Az automatikus légkondicionáló oly módon vezérli a
Start&Stop rendszert (a motor áll, amikor a jármű
sebessége 0), hogy az utastérben megfelelő komfortot
biztosítson.Különösen forró vagy hideg időjárási viszonyok
között a Start&Stop funkció kikapcsolt marad addig,
amíg nem biztosított az utastér megfelelő
komfortszintje. Ezekben az átmeneti fázisokban a
motor akkor sem áll le, ha a jármű sebessége 0.
A Start&Stop funkció bekapcsolt állapotában (a
motor 0 jármű sebességnél leállt), amennyiben az
utastér hőmérséklete gyorsan nem megfelelően
változna (vagy a felhasználó a maximális hűtést - LO
- vagy a gyors páramentesítést - MAX DEF kéri), a
légkondicionáló a motor újraindítását kéri.
A Start&Stop funkció bekapcsolt állapotában (a
motor 0 jármű sebességnél leállt), az utastér
komfortjának minél hosszabb ideig történő
megtartása érdekében csökken a levegőáramlás
(amennyiben automatikus vezérlésű).
A légkondicionáló vezérlőegység a lehető legjobban
kezeli a motor leállításából (a kompresszor és a motor
hűtőfolyadék szivattyú leállításából) eredő komfort
hiányát, mindenesetre a Start&Stop funkció
műszerfalon lévő gombbal történő kikapcsolásával
előnyben lehet részesíteni a légkondicionáló
működését.
MEGJEGYZÉSSzélsőséges időjárási viszonyok
esetén a Start&Stop rendszer korlátozott használata
ajánlott a kompresszor folyamatos be- és
kikapcsolásának elkerülése érdekében, mivel ilyenkor
az ablakok gyorsan bepárásodhatnak, és a felgyülemlő
nedvesség miatt kellemetlen szagok kerülhetnek az
utastérbe.
49ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

START&STOP RENDSZERBEVEZETÉS
A Start&Stop rendszer a jármű álló helyzetében
automatikusan leállítja a motort, majd újból beindítja,
amikor a vezető el akar indulni. Így a fogyasztás, a
káros gázkibocsátás és a zajszennyezés csökkentésével
növeli a gépkocsi hatékonyságát.
A rendszer minden gyújtás bekapcsoláskor aktív.
MŰKÖDÉSI MÓDOK
A motor leállítási módja
Álló járműnél a motor leáll, ha a sebességváltó
üresben és a tengelykapcsoló-pedál elengedett
állapotban van.
MegjegyzésA motor automatikus leállítása akkor
engedélyezett, ha a kb. 10 km/h-s sebesség túllépése
megtörtént, mert így elkerülhető a motor ismételt
leállítása, amikor a gépkocsi lépésben halad.
A motor leállását a szimbólum
megjelenése jelzi a
kijelzőn.
A motor újraindítási módja
A motor újraindításához nyomjuk be a
tengelykapcsoló-pedált.A RENDSZER MANUÁLIS
BE-/KIKAPCSOLÁSA
A rendszer manuális be-/kikapcsolásához nyomjuk
meg a műszerfali kezelőpanelen található
ábra
71 gombot.
A Start&Stop rendszer bekapcsolása
A Start&Stop rendszer bekapcsolását a kijelzőn
megjelenő üzenet jelzi. Ilyen esetben a gomb
fölött
lévő LED nem világít.
A Start&Stop rendszer kikapcsolása
Multifunkciós kijelzővel szerelt változatok: a
Start&Stop rendszer kikapcsolását a kijelzőn
megjelenő üzenet jelzi.
Konfigurálható multifunkciós kijelzővel szerelt
változatok: a Start&Stop rendszer kikapcsolását a
kijelzőn megjelenő
szimbólum + üzenet jelzi.
A rendszer kikapcsolt állapotában a gomb
fölött
lévő LED világít
ábra 71
L0F0044
90
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AZOK A KÖRÜLMÉNYEK, AMIKOR NEM
ÁLLLEAMOTOR
Bekapcsolt rendszer esetén, a kényelem, a károsanyag-
kibocsátás korlátozása és a biztonság érdekében az
alábbi körülmények között a motor nem áll le:
❒a motor még hideg;
❒a külső hőmérséklet különösen hideg;
❒az akkumulátor töltöttségi szintje nem megfelelő;
❒a hátsó ablak fűtése be van kapcsolva;
❒a szélvédőtörlő maximális sebességgel működik;
❒a részecskeszűrő (DPF) regenerálása folyamatban
van (csak Diesel-motorok esetén);
❒a vezetőajtó nincs becsukva;
❒a vezető biztonsági öve nincs becsatolva;
❒kapcsolt hátrameneti fokozatnál (például parkolási
manővereknél);
❒automata légkondicionálóval szerelt változatoknál
(egyes változatoknál/piacokon), amennyiben a
hőmérséklet még nem érte el a kívánt szintet, vagy
a MAX-DEF bekapcsolásakor;
❒a gépkocsi használatának első periódusában, a
rendszer alapbeállítása érdekében.
Ha előnyben részesítjük a klimatikus
komfortot, a Start&Stop rendszer
kikapcsolható a légkondicionáló berendezés
folyamatos működésének lehetővé tétele érdekében.A MOTOR ÚJRAINDÍTÁSÁNAK
FELTÉTELEI
A kényelem, a károsanyag-kibocsátás korlátozása és a
biztonság érdekében az alábbi körülmények között
a motor automatikusan újraindulhat a vezető
beavatkozása nélkül:
❒az akkumulátor töltöttségi szintje nem megfelelő;
❒a szélvédőtörlő maximális sebességgel működik;
❒alacsony vákuumérték a fékberendezésben (például
a fékpedál ismételt megnyomása esetén);
❒mozgó járműnél (például lejtős úton való
haladáskor);
❒ha a Start&Stop rendszer kb. három percnél
hosszabb időre állította le a motort;
❒automata légkondicionálóval szerelt változatoknál
(egyes változatoknál/piacokon), a megfelelő
hőmérséklet lehetővé tétele érdekében, vagy a
MAX-DEF bekapcsolásakor.
Kapcsolt fokozat esetén a motor automatikus
újraindítása csak teljesen benyomott tengelykapcsoló-
pedál esetén lehetséges. A működést egy, a kijelzőn
megjelenő üzenet, és egyes változatoknál/piacokon a
szimbólum
villogása jelzi a vezetőnek.
Megjegyzések
Ha a tengelykapcsoló-pedált nem nyomjuk be, a
motor leállítását követő kb. három perc eltelte után a
motor újraindítása csak a gyújtáskulccsal lehetséges.
91ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A motor véletlenszerű leállása esetén, például a
tengelykapcsoló-pedál hirtelen elengedésekor kapcsolt
fokozatban, ha a Start&Stop rendszer aktív, a motor
újraindítása a tengelykapcsoló-pedál teljes
lenyomásával vagy a sebességváltó üresbe
kapcsolásával lehetséges.
BIZTONSÁGI FUNKCIÓK
Ha a motort a Start&Stop rendszer leállította, és ha a
vezető kikapcsolja a biztonsági övét, valamint kinyitja
a vezető vagy az utas oldali ajtót, a motor újraindítása
csak a gyújtáskulccsal engedélyezett.
Erre a körülményre hangjelzés, valamint a kijelzőn a
szimbólum
villogása (egyes változatoknál egy
megjelenő üzenettel együtt) figyelmezteti a vezetőt.
„ENERGY SAVING” (ENERGIATAKARÉKOS)
FUNKCIÓ
(egyes változatoknál/piacokon)
Ha a motor automatikus újraindítását követően a
vezető három percnél tovább nem végez semmilyen
beavatkozást a gépkocsin, a Start&Stop rendszer
véglegesen leállítja a motort, elkerülve így a felesleges
üzemanyag-fogyasztást. Ilyen esetekben a motor
újraindítása csak a gyújtáskulccsal lehetséges.
MegjegyzésA Start&Stop rendszer kikapcsolásával
mindenesetre a motor járó állapota továbbra is
fenntartható.MŰKÖDÉSI RENDELLENESSÉGEK
Meghibásodás esetén a Start&Stop rendszer
kikapcsol.
Multifunkciós kijelzővel szerelt változatok:a
Start&Stop rendszer meghibásodását a
műszercsoportban a
figyelmeztető lámpa
felgyulladása és a kijelzőn megjelenő üzenet jelzi.
Változatok konfigurálható multifunkciós kijelzővel:
a Start&Stop rendszer meghibásodását a kijelzőn
megjelenő
ikon + üzenet jelzi.
A Start&Stop rendszer meghibásodása esetén
keressünk fel egy Lancia márkaszervizt.
A GÉPKOCSI ÜZEMEN KÍVÜL HELYEZÉSE
A gépkocsi hosszabb időre történő leállítása esetén
fordítsunk különösen nagy figyelmet az áramellátás
akkumulátorról való lekötésére.
Az eljárást az akkumulátor negatív pólusára (D)
szerelt töltöttségi állapot érzékelő (C) csatlakozójának
(A ábra 72) (a B gomb megnyomásával történő)
lekötésével kell végrehajtani. Ezt az érzékelőt
az akkumulátorcsere esetét kivéve soha sem szabad
lekötni a pólusról.
FIGYELMEZTETÉS
Az akkumulátor cseréjét mindig Lancia
márkaszer vizben végeztessük el. Az
akkumulátort ugyanolyan típusúra (HEAVY
DUTY ) és ugyanolyan tulajdonságokkal
rendelkezőre cseréljük.
92
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A GÉPKOCSI LEÁLLÍTÁSA
HOSSZABB IDŐREHa egy hónapnál hosszabb időtartamra le kívánjuk
állítani gépkocsinkat, kövessük az alábbiakat:
❒állítsuk a gépkocsit fedett, száraz, lehetőleg jól
szellőző helyre, és résnyire nyissuk ki a gépkocsi
ablakait;
❒a sebességváltót kapcsoljuk valamelyik fokozatba, és
ellenőrizzük, hogy a kézifék kiengedett állapotban
legyen;
❒kapcsoljuk le az akkumulátorkábelt a negatív
pólusról (Start&Stop rendszerrel szerelt változatok
esetén lásd az „Ismerkedés a gépkocsival” fejezet
„Start&Stop rendszer” című bekezdésében
leírtakat). Ha nem kapcsoljuk le az akkumulátort az
elektromos hálózatról, havonta ellenőrizzük az
akkumulátor feltöltöttségét;❒tisztítsuk meg és vonjuk be a fényezett
karosszériafelületeket védőviasszal;
❒a fényes fémrészeket tisztítsuk meg és vonjuk be
kereskedelemben kapható készítménnyel;
❒a szélvédőtörlő és a hátsó ablaktörlő gumilapátjait
emeljük fel az üvegről, és szórjuk be hintőporral;
❒takarjuk le a gépkocsit szövet vagy perforált
műanyag ponyvával. Perforálatlan műanyag fóliát
ne használjunk, mert az megakadályozza a gépkocsi
felületén jelen lévő nedvesség elpárolgását;
❒állítsuk be a gumiabroncsok légnyomását kb. 0,5 bar
értékkel nagyobbra az előírtnál, és rendszeresen
ellenőrizzük;
❒ne engedjük le a hűtőfolyadékot a motor
hűtőrendszeréből.
150ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Start&Stop rendszer meghibásodása
(egyes változatoknál/piacokon)
A figyelmeztető lámpa felgyullad (a kijelzőn
megjelenő üzenettel együtt) a Start&Stop rendszer
meghibásodása esetén.
Esőérzékelő hibája
(egyes változatoknál/piacokon)
A figyelmeztető lámpa felgyullad (a kijelzőn
megjelenő üzenettel együtt) az esőérzékelő
meghibásodása esetén.
Parkolás-érzékelők meghibásodása
(egyes változatoknál/piacokon)
A figyelmeztető lámpa felgyullad (a kijelzőn
megjelenő üzenettel együtt) a parkolás-érzékelők
meghibásodása esetén.
Szürkület-érzékelő hibája
(egyes változatoknál/piacokon)
A figyelmeztető lámpa felgyullad (a kijelzőn
megjelenő üzenettel együtt) a szürkület-érzékelő
meghibásodása esetén.
Motorolajnyomás-érzékelő hibája
Változatok multifunkciós kijelzővel:a motorolajnyomás-
érzékelő meghibásodását a műszercsoportban
felgyulladó figyelmeztető lámpa jelzi.
Változatok konf igurálható multifunkciós kijelzővel:a
motorolajnyomás-érzékelő meghibásodását a kijelzőn
felgyulladó ikon jelzi.
KÜLSŐ VILÁGÍTÁS ÜZEMZAVAR
(borostyánsárga)
A figyelmeztető lámpa felgyulladása (egyes
változatoknál a kijelzőn megjelenő üzenet +
szimbólum) jelzi, hogy az alábbi világítóberendezések
közül egy vagy több meghibásodott:
❒nappali menetjelző fények (DRL) (egyes
változatoknál/piacokon)
❒helyzetjelzők;
❒irányjelzők;
❒hátsó ködlámpák;
❒rendszámtábla világítás;
❒féklámpák (kizárólag multifunkciós kijelzővel
ellátott változatoknál).
A világításra vonatkozó üzemzavar oka lehet: egy
vagy több izzó kiégése, biztosíték kiolvadása, rossz
érintkezés vagy áramköri szakadás.
161ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
