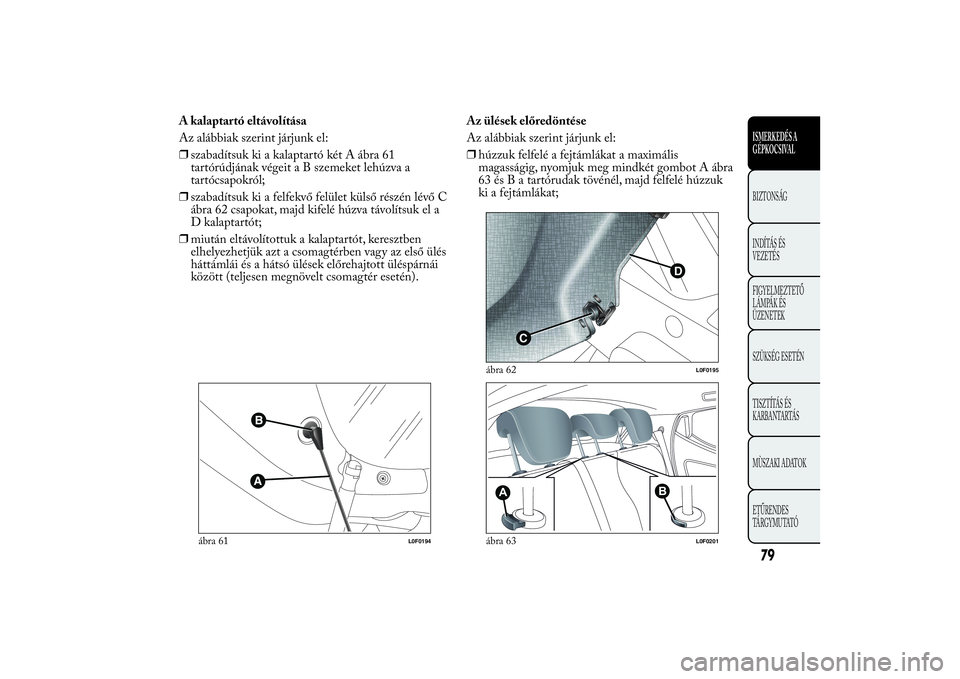

A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
❒szabadítsuk ki a kalaptartó két A ábra 61
tartórúdjának végeitaBszemeket lehúzva a
tartócsapokról;
❒szabadítsuk ki a felfekvő felület külső részén lévő C
ábra 62 csapokat, majd kifelé húzva távolítsuk el a
D kalaptartót;
❒miután eltávolítottuk a kalaptartót, keresztben
elhelyezhetjük azt a csomagtérben vagy az első ülés
háttámlái és a hátsó ülések előrehajtott üléspárnái
között (teljesen megnövelt csomagtér esetén).Az ülések előredöntése
Az alábbiak szerint járjunk el:
❒húzzuk felfelé a fejtámlákat a maximális
magasságig, nyomjuk meg mindkét gombot A ábra
63 és B a tartórudak tövénél, majd felfelé húzzuk
ki a fejtámlákat;
ábra 61
L0F0194
C
D
ábra 62
L0F0195
A
B
ábra 63
L0F0201
79ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒húzzuk oldalra és igazítsuk el a biztonsági öveket,
és ügyeljünk arra, hogy ne legyenek megcsavarodva;
❒nyomjuk meg az A ábra 64 kioldógombot a
háttámla bal vagy jobb oldali részének kioldásához,
és kézzel döntsük a háttámlát az üléspárnára.
A hátsó ülés visszaállítása
Húzzuk oldalra és igazítsuk el a biztonsági öveket, és
ügyeljünk arra, hogy ne legyenek megcsavarodva.
Emeljük fel az előzőleg előredöntött háttámlát a
rögzítőszerkezet hallható kattanásáig.
A RAKOMÁNY RÖGZÍTÉSE
A szállított rakományt biztonságosan rögzítő
hevederek beakasztására található két gyűrű
a csomagtérben és két gyűrű a hátsó kereszttartón.
FIGYELMEZTETÉS Az egyes gyűrűkhöz ne
rögzítsünk 100 kg-nál nagyobb tömegű rakományt.
FIGYELMEZTETÉS
A nem rögzített nehéz rakomány baleset
esetén az utasok súlyos sérülését
okozhatja.
FIGYELMEZTETÉS
Ha olyan területen utazunk, ahol az
üzemanyag-feltöltés nehézségekbe
ütközik, és kannában tartalék üzemanyagot
viszünk magunkkal, szigorúan tartsuk be a
tör vényi előírásokat, csak jóváhagyott típusú
kannát használjunk, és erősítsük azt megfelelően
a rögzítőgyűrűkhöz. Még így is megnő a
tűzveszély egy esetleges baleset bekövetkezésekor.
ábra 64
L0F0088
80
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

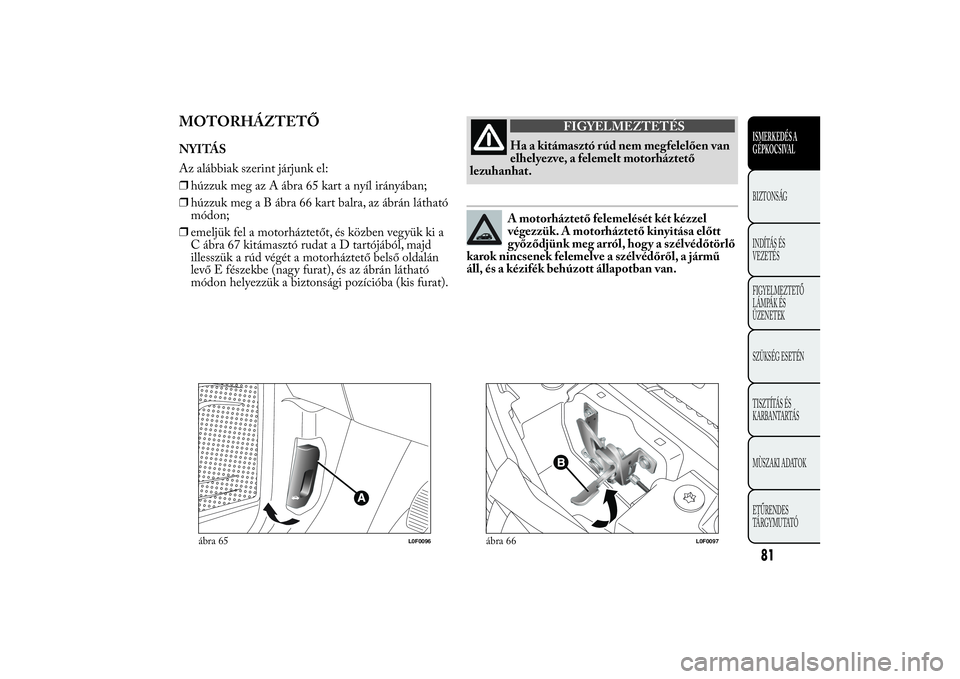

MOTORHÁZTETŐNYITÁS
Az alábbiak szerint járjunk el:
❒húzzuk meg az A ábra 65 kart a nyíl irányában;
❒húzzuk meg a B ábra 66 kart balra, az ábrán látható
módon;
❒emeljük fel a motorháztetőt, és közben vegyük ki a
C ábra 67 kitámasztó rudat a D tartójából, majd
illesszük a rúd végét a motorháztető belső oldalán
levő E fészekbe (nagy furat), és az ábrán látható
módon helyezzük a biztonsági pozícióba (kis furat).
FIGYELMEZTETÉS
Ha a kitámasztó rúd nem megfelelően van
elhelyezve, a felemelt motorháztető
lezuhanhat.A motorháztető felemelését két kézzel
végezzük. A motorháztető kinyitása előtt
győződjünk meg arról, hogy a szélvédőtörlő
karok nincsenek felemelve a szélvédőről, a jármű
áll, és a kézifék behúzott állapotban van.
ábra 65
L0F0096
ábra 66
L0F0097
81ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

.

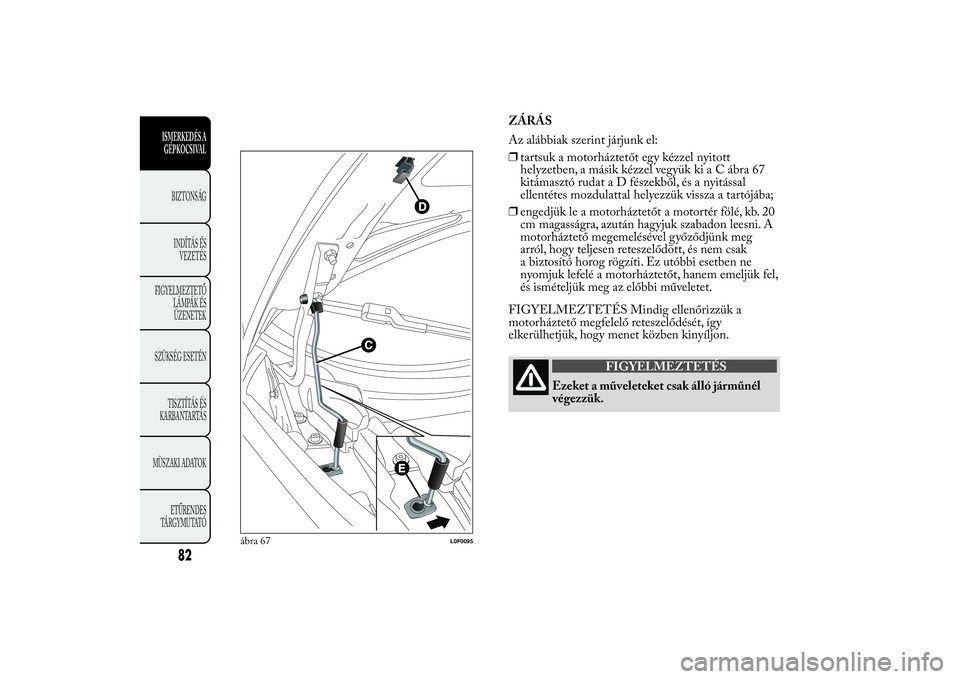

ZÁRÁS
Az alábbiak szerint járjunk el:
❒tartsuk a motorháztetőt egy kézzel nyitott
helyzetben, a másik kézzel vegyük kiaCábra67
kitámasztó rudataDfészekből, és a nyitással
ellentétes mozdulattal helyezzük vissza a tartójába;
❒engedjük le a motorháztetőt a motortér fölé, kb. 20
cm magasságra, azután hagyjuk szabadon leesni. A
motorháztető megemelésével győződjünk meg
arról, hogy teljesen reteszelődött, és nem csak
a biztosító horog rögzíti. Ez utóbbi esetben ne
nyomjuk lefelé a motorháztetőt, hanem emeljük fel,
és ismételjük meg az előbbi műveletet.
FIGYELMEZTETÉS Mindig ellenőrizzük a
motorháztető megfelelő reteszelődését, így
elkerülhetjük, hogy menet közben kinyíljon.
FIGYELMEZTETÉS
Ezeket a műveleteket csak álló járműnél
végezzük.
ábra 67
L0F0095
82
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

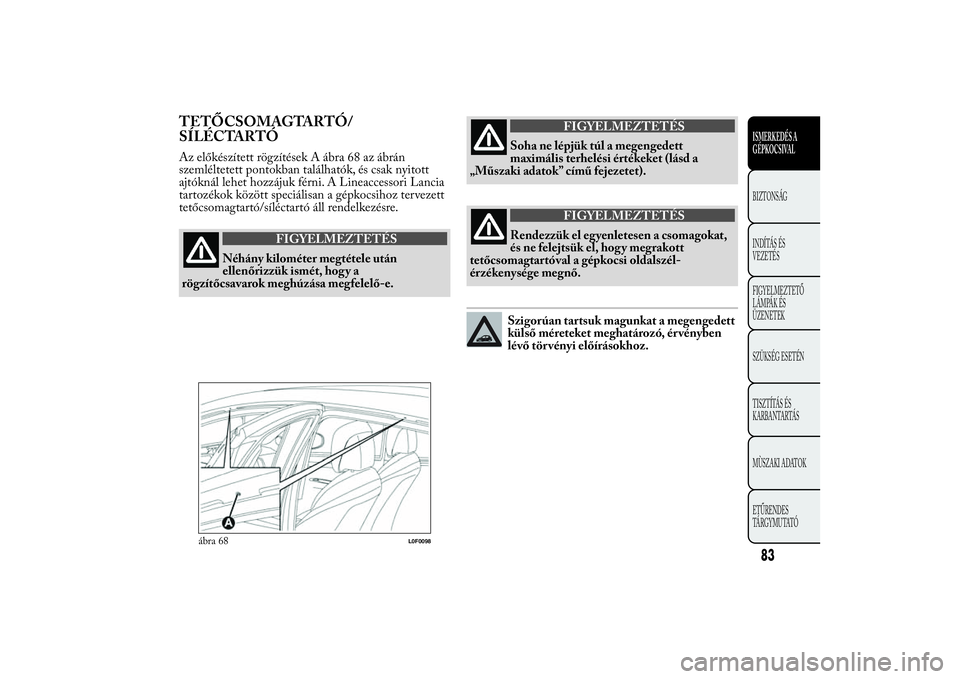

TETŐCSOMAGTARTÓ/
SÍLÉCTARTÓAz előkészített rögzítések A ábra 68 az ábrán
szemléltetett pontokban találhatók, és csak nyitott
ajtóknál lehet hozzájuk férni. A Lineaccessori Lancia
tartozékok között speciálisan a gépkocsihoz tervezett
tetőcsomagtartó/síléctartó áll rendelkezésre.
FIGYELMEZTETÉS
Néhány kilométer megtétele után
ellenőrizzük ismét, hogy a
rögzítőcsavarok meghúzása megfelelő-e.
FIGYELMEZTETÉS
Soha ne lépjük túl a megengedett
maximális terhelési értékeket (lásd a
„Műszaki adatok” című fejezetet).
FIGYELMEZTETÉS
Rendezzük el egyenletesen a csomagokat,
és ne felejtsük el, hogy megrakott
tetőcsomagtartóval a gépkocsi oldalszél-
érzékenysége megnő.Szigorúan tartsuk magunkat a megengedett
külső méreteket meghatározó, ér vényben
lévő tör vényi előírásokhoz.
ábra 68
L0F0098
83ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FÉNYSZÓRÓKA FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú a
vezetési kényelem, továbbá a magunk és a közlekedés
többi résztvevőinek biztonsága szempontjából.
Továbbá a fényszórók helyes beállítását a törvény is
előírja.
Az előírás szerint beállított fényszórókkal
biztosíthatók az optimális látási és láthatósági
feltételek a magunk és a forgalom valamennyi
résztvevője számára.
A fényszórók ellenőrzését és szükség szerinti
beállítását Lancia márkaszervizben végeztessük el.
A gépkocsi terhelése vagy a szállított súly
elosztásának változása esetén ellenőrizzük a
fényszórókból kilépő fénysugár irányát.
FIGYELMEZTETÉS A gázkisüléses (Xenon)
fényszórók (egyes változatoknál/piacokon)
bekapcsolásakor normális jelenség az, hogy mind a
fényszórótükrök, mind a kilépő fénysugarak kb. 2
másodpercig függőleges mozgást végeznek, ami
a helyes beállítás meghatározásához szükséges.
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt
tompított fényszórók esetében működik.Fényszóró magasságállítás
A beállítás elvégzéséhez nyomjuk meg a
vagy
gombokat ábra 69. A műszercsoport kijelzője
megjeleníti a beállításra vonatkozó pozíciót.
0. pozíció - egy vagy két személy az első üléseken
1. pozíció-1-4személy
2. pozíció - négy személy + terhelés a csomagtérben
3. pozíció - vezető + megengedett maximális terhelés
a csomagtérben.
FIGYELMEZTETÉS A szállított súly elosztásának
változása esetén mindig ellenőrizzük a fényszórókból
kilépő fénysugár irányát.
FIGYELMEZTETÉS Ha a gépkocsi gázkisüléses
(Xenon) fényszórókkal szerelt, a fényszórók beállítása
elektronikusan történik, ezért a
és
gombok
nem találhatók meg.
ábra 69
L0F0224
84
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(egyes változatoknál/piacokon)
A fényszórók ellenőrzését és szükség szerinti
beállítását Lancia márkaszervizben végeztessük el.
A FÉNYSZÓRÓK BEÁLLÍTÁSA
KÜLFÖLDÖN
A tompított fényszórók azon ország forgalmi rendje
szerint vannak beállítva, ahol a gépkocsit először
forgalmazták. Ha olyan országokba utazunk, ahol
ellentétes a forgalmi rend, a szembejövők vakításának
elkerülésére a vonatkozó törvényi előírások szerint
szükséges a fényszórók részleges letakarása.
ABS RENDSZERA fékberendezés integráns részét képezi ez a rendszer,
amely bármilyen útfelület és fékezési intenzitás
esetén megakadályozza, hogy egy vagy több kerék
blokkoljon és ebből következőleg megcsússzon,
garantálva a jármű feletti uralom megőrzését még
vészfékezés során is.
A berendezést kiegészíti az EBD (Electronic Braking
Force Distribution - elektronikus fékerőelosztó)
rendszer, amely megosztja a fékhatást az első és a
hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális
hatékonyságának elérése érdekében szükséges (új
gépkocsinál, illetve fékbetét vagy féktárcsa csere után)
egy kb. 500 km-es bejáratási periódus: ilyenkor nem
ajánlottak a túl erős, ismétlődő és hosszantartó
fékezések.
FIGYELMEZTETÉS
Az ABS lehetővé teszi a rendelkezésre álló
tapadás lehető legjobb kihasználását, de
nem tudja megnövelni azt, ezért mindenképpen
szükséges az elővig yázatosság és a fölösleges
kockázatok elkerülése csúszós útfelületen.
85ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A RENDSZER BEAVATKOZÁSA
Az ABS működésbe lépése fékezés közben a fékpedál
enyhe pulzálásából és az ezt kísérő zajból észlelhető:
ez azt jelzi, hogy csökkenteni kell a sebességet az
útfelület tapadási jellemzőihez alkalmazkodás
érdekében.
FIGYELMEZTETÉS
Amikor az ABS működésbe lép, és a
fékpedál pulzálását érezzük, ne
csökkentsük a pedálra kifejtett nyomóerőt, hanem
félelem nélkül, erősen tartsuk lenyomva azt. Íg y
érhető el a legrövidebb, az útfelület tapadási
jellemzőinek megfelelő fékút.
FIGYELMEZTETÉS
Ha az ABS működésbe lép, az annak a
jele, hogy a gumiabroncsok és az útfelület
közötti tapadás elérte a határértéket: ezért
csökkentsük a sebességet, hog y alkalmazkodjunk
a rendelkezésre álló tapadáshoz.MECHANIKUS BRAKE ASSIST ( Vészfékezés
esetén működő rásegítés)
(egyes változatoknál/piacokon)
A kikapcsolhatatlan rendszer felismeri a vészfékezést
(a fékpedál benyomási sebessége alapján), és lehetővé
teszi a fékberendezés hidraulikus nyomásának
megnövelését, ami segíti a vezetőt a gyorsabb és
hatásosabb fékbeavatkozás elérésében.
FIGYELMEZTETÉS
A Mechanikus Brake Assist beavatkozása
során előfordulhat a rendszerből származó
zaj észlelése. Ez normális jelenségnek számít.
Fékezéskor tartsuk a fékpedált erősen benyomott
állapotban.
