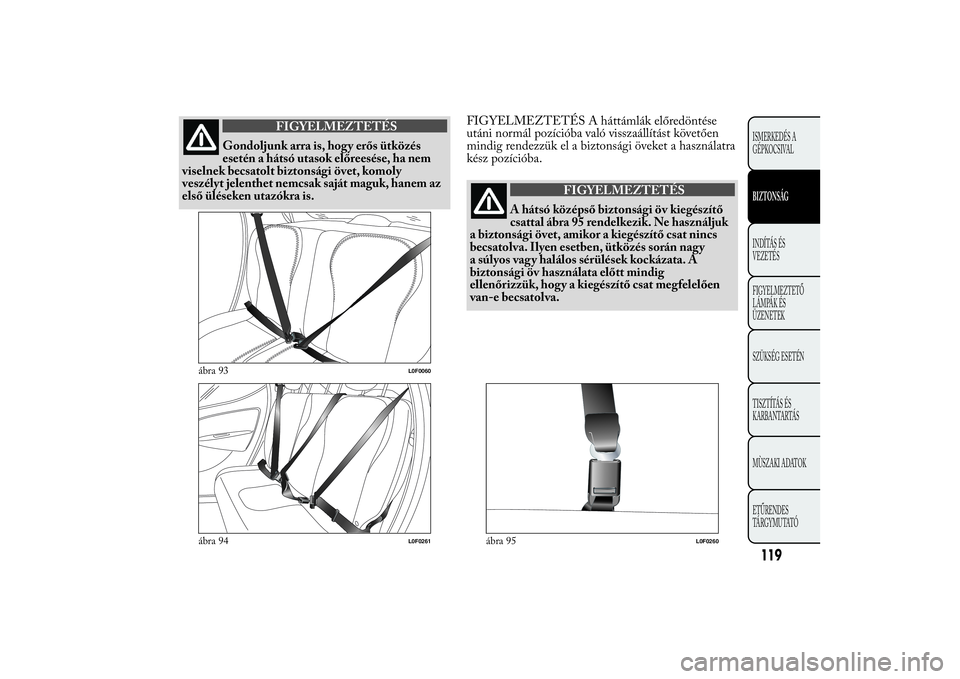

FIGYELMEZTETÉS
Gondoljunk arra is, hogy erős ütközés
esetén a hátsó utasok előreesése, ha nem
viselnek becsatolt biztonsági övet, komoly
veszélyt jelenthet nemcsak saját maguk, hanem az
első üléseken utazókra is.FIGYELMEZTETÉS A háttámlák előredöntése
utáni normál pozícióba való visszaállítást követően
mindig rendezzük el a biztonsági öveket a használatra
kész pozícióba.
FIGYELMEZTETÉS
A hátsó középső biztonsági öv kiegészítő
csattal ábra 95 rendelkezik. Ne használjuk
a biztonsági övet, amikor a kiegészítő csat nincs
becsatolva. Ilyen esetben, ütközés során nagy
a súlyos vagy halálos sérülések kockázata. A
biztonsági öv használata előtt mindig
ellenőrizzük, hogy a kiegészítő csat megfelelően
van-e becsatolva.
ábra 93
L0F0060
ábra 94
L0F0261
ábra 95
L0F0260
119ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

S.B.R. RENDSZER (Seat Belt Reminder)Egy olyan berendezésből áll, amely szaggatott
hangjelzéssel és a műszercsoporton megjelenő, villogó
figyelmeztető lámpával figyelmezteti a vezetőt és
az elöl ülő utast a biztonsági öv megfelelő
becsatolásának elmaradására.
Továbbá a belső visszapillantó tükör felett
elhelyezkedő panel ábra 96 (négyüléses változatok)
vagy ábra 97 (ötüléses változatok) fény- és
hangjelzéssel figyelmezteti az elöl és hátul ülőket a
biztonsági öv megfelelő becsatolásának elmaradására.
Az akusztikus figyelmeztetés végleges kikapcsolása
érdekében forduljunk Lancia márkaszervizhez. Az
S.B.R. rendszer működésének visszaállítása kizárólag
a kijelző set-up menüjén keresztül lehetséges (lásd
az „Ismerkedés a gépkocsival” c. fejezetet).
A piros és zöld színű figyelmeztető lámpák az alábbi
módon működnek:
Négyszemélyes változatok
❒1 = bal első ülés (jelzi a vezető állapotát,
balkormányos változatoknál);
❒2 = bal hátsó ülés (utas);
❒3 = jobb hátsó ülés (utas);
❒4 = jobb első ülés (jelzi az utas állapotát,
balkormányos változatoknál).
Ötszemélyes változatok
❒1 = bal első ülés (jelzi a vezető állapotát,
balkormányos változatoknál);
❒2 = bal hátsó ülés (utas);
❒3 = hátsó középső ülés (utas);
ábra 96 - Négyszemélyes változatok
L0F0225
120ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒4 = jobb hátsó ülés (utas);
❒5 = jobb első ülés (az utas állapotát jelzi,
balkormányos változatoknál).
Első ülések (1. figyelmeztető lámpa = vezető és 4.
figyelmeztető lámpa = utas - négyszemélyes
változatoknál vagy 5. figyelmeztető lámpa = utas -
ötszemélyes változatoknál)
Vezető
Ha a vezető egyedül van a járműben, és a biztonsági
öve nincs becsatolva, amikor a jármű sebessége
meghaladja a 20 km/h-t vagy 5 másodpercnél
hosszabb ideig 10 km/h és 20 km/h között marad,
kezdetét veszi az első ülésekre vonatkozó
figyelmeztetési ciklus, amely egy hangjelzésből (az
első 6 másodpercben folyamatos, majd 90
másodpercig tartó szaggatott hangjelzés) és a
figyelmeztető lámpa villogásából áll.
A ciklus után a figyelmeztető lámpák folyamatosan
égve maradnak a gyújtás kikapcsolásáig. A vezetőülés
biztonsági öv becsatolásakor a hangjelzés azonnal
megszakad, majd a figyelmeztető lámpa zöld színűre
vált.
Ha az öv az utazás során ismét kicsatolt állapotba
kerül, a hangjelzés és a piros színű figyelmeztető
lámpa villogása a korábban leírtak szerint
újrakezdődik.
Utas
Hasonló a helyzet az elöl ülő utas esetében, azzal a
különbséggel, hogy a figyelmeztető lámpa zöld
színűre vált, és a hangjelzés megszűnik abban az
esetben is, ha az utas elhagyja a járművet.
ábra 97 - Ötszemélyes változatok
L0F0267
121ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Ha mindkét első ülés övének kicsatolása mozgó
járműnél és néhány másodperces különbséggel
történik, a hangjelzés a későbbi eseményre
vonatkozik, míg a két figyelmeztető lámpa önállóan
biztosítja a fényjelzést.
Hátsó ülések (2. és 3. figyelmeztető lámpa -
négyszemélyes változatoknál vagy 2. 3. és
4. figyelmeztető lámpa - ötszemélyes változatoknál)
A hátsó üléseknél kizárólag akkor történik jelzés,
amikor valamelyik öv kicsatolt állapotba kerül (piros
színű villogó jelzés). Ilyen esetben a kicsatolt övre
vonatkozó figyelmeztető lámpa kb. 30 másodpercig
villog (piros színűen). Továbbá egy hangjelzés is
hallható.
Ha az övek kicsatolt állapotba kerülnek, a fényjelzés
(piros színű villogó jelzés) kezdete és vége önállóan
történik mindegyik figyelmeztető lámpa esetében. A
figyelmeztető jelzés zöld színűvé válik a megfelelő
biztonsági öv becsatolása után.
Kb. 30 másodperccel az utolsó jelzés után a hátsó
ülésekre vonatkozó figyelmeztető lámpák a biztonsági
öv állapotától függetlenül kikapcsolnak (piros vagy
zöld).
FIGYELMEZTETÉS Ha az indítókulcs MAR
állásba fordításakor valamennyi biztonsági öv (elöl és
hátul) már becsatolt állapotban van, a figyelmeztető
lámpák folyamatosan zöld fénnyel világítanak 30
másodpercig.FIGYELMEZTETÉS Az indítókulcs MAR állásba
fordításakor a becsatolt biztonsági övekre vonatkozó
figyelmeztető lámpák folyamatos zöld fénnyel
világítanak, míg a becsatolatlan biztonsági övekre
vonatkozó figyelmeztető lámpák folyamatos piros
fénnyel fognak világítani. Amikor az utolsó biztonsági
öv is becsatolásra kerül, a figyelmeztető lámpák 30
másodpercig folyamatos zöld fénnyel világítanak,
majd kialszanak.
122ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ÖVFESZÍTŐKA gépkocsi első biztonsági öveihez övfeszítők
tartoznak, amelyek erős f rontális ütközés esetén
azonnal, néhány centiméterrel visszahúzzák a
biztonsági övet. A heveder így erősebben szorul a
vezető vagy az utas testére, ezáltal korlátozza annak
előreesését.
Az övfeszítők működésbe lépése az övnek a csévélő
szerkezet felé való visszamozdulásáról ismerhető
fel. Továbbá a gépkocsi még egy második övfeszítő
szerkezettel is rendelkezik (a küszöb területére
beépítve): amelynek működésbe lépése a fém bowden
megrövidüléséről ismerhető fel.
Aktiválódáskor az övfeszítő egy kevés, füstszerű port
is kibocsát, ez a füst azonban nem ártalmas az
egészségre, és nem utal tűz keletkezésére.
FIGYELMEZTETÉS Az övfeszítő akkor biztosítja
a leghatékonyabb védelmet, ha a heveder szorosan
simul viselőjének mellkasára és medencéjére.
Az övfeszítő szerkezete nem igényel semmilyen
karbantartást vagy kenést: bármilyen beavatkozás vagy
módosítás az övfeszítő szerkezeten annak
működésképtelenségét okozhatja. Ha víz vagy sár
került a szerkezet belsejébe (pl. árvíz, tengeri
hullámverés stb. esetén), a berendezést ki kell
cseréltetni.
FIGYELMEZTETÉS
Az övfeszítő csak egyetlen alkalommal
használható. Ha az övfeszítő aktiválódott,
cseréltessük ki egy Lancia márkaszer vizben. A
berendezés hatásos élettartama a kesztyűtartó
belsejében található címkén van feltüntetve,
amelynek elérése előtt a szerkezetet ki kell
cseréltetni egy Lancia márkaszer vizben.Az övfeszítő környékén végzett, erős
ütésekkel, rázkódással vagy hevítéssel (100
°C felett, max. 6 óráig) járó műveletek
károsíthatják azt, vagy kiválthatják a szerkezet
aktiválódását. A rossz utaktól, úthibáktól származó
vibráció vagy a járdaszélhez stb. való véletlen
ütközés nem hat az övfeszítő kioldó szerkezetére.
Mindenesetre bármilyen probléma esetén
forduljunk egy Lancia márkaszer vizhez.
BIZTONSÁGI ÖV ERŐHATÁROLÓK
Baleset esetén a passzív biztonság további növelésére
az elülső biztonsági övek visszacsévélő szerkezete
erőhatárolóval van ellátva, amely berendezés f rontális
ütközés esetén megfelelően adagolja a biztonsági
övek által a mellkasra és a vállakra kifejtett erőhatást.
123ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉSEK A BIZTONSÁGI
ÖVEK HASZNÁLATÁRA VONATKOZÓAN
A vezető kötelessége betartani (és betartatni a
gépkocsiban utazókkal is) a helyi törvényeknek a
biztonsági övek megfelelő használatára vonatkozó
előírásait. Elindulás előtt mindig csatoljuk be a
biztonsági öveket.
A biztonsági övet a kismamáknak is kötelező viselni:
ugyanis baleset esetén a sérülés kockázata számukra és
a születendő gyermek számára is sokkal kisebb, ha
becsatolják az övet. A kismamáknak az öv alsó ágát
egészen lent, a medence fölött és a has alatt kell
vezetni (ábra 98 szerint).
FIGYELMEZTETÉS
Az övfeszítő akkor biztosítja a
leghatékonyabb védelmet, ha egyenesen,
hátunkat a háttámlának támasztva ülünk, és a
heveder szorosan simul a mellkasra és a
medencére. Mindig csatoljuk be a biztonsági
öveket, az első és a hátsó üléseknél egyaránt!
Becsatolatlan biztonsági övekkel való közlekedés
esetén nagymértékben nő a súlyos és halálos
baleseti sérülések kockázata.
FIGYELMEZTETÉS
Szigorúan tilos a biztonsági öv és az
övfeszítő szerkezetébe való beavatkozás,
megbontás vagy az alkatrészek ki- és
szétszerelése. Bárminemű beavatkozást csak a
szakszer vizek arra kiképzett személyzete
végezhet. Bármilyen probléma esetén forduljunk
egy Lancia márkaszer vizhez.
Mindig ügyeljünk arra, hogy a heveder ne legyen
megcsavarodva. Az öv felső ágának a vállon és a
mellkason, átlósan kell elhelyezkednie. Az alsó rész
szorosan illeszkedjen a medencére (az itt szemléltetett
módon: ábra 99), és ne az utas hasán fusson. A
ruházaton ne viseljünk olyan tárgyakat (csipeszek,
csatok stb.), amelyek akadályozzák az öv illeszkedését
a testre.
ábra 98
L0F0010
124ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Mindegyik övet egyszerre csak egy személy
használhatja: tehát az utas soha nem szállíthat
gyermeket ölben úgy, hogy egy, közös biztonsági övet
használnak ábra 100. Általában semmilyen tárgyat
ne vegyünk ölbe az ülésen, az öv alá fűzve.
FIGYELMEZTETÉS
Ha a biztonsági övek erős igénybevételnek
voltak kitéve, pl. egy ütközéses baleset
következtében, ki kell cserélni a teljes biztonsági
öveket, a felerősítő elemeket és a csavarokat is,
továbbá az övfeszítőket, még akkor is, ha nincs
látható károsodásuk, mert a heveder elveszíthette
a megfelelő szilárdságát.
A BIZTONSÁGI ÖVEK GONDOZÁSA
A biztonsági övek megfelelő karbantartása érdekében
jegyezzük meg a következőket:
❒mindig ügyeljünk arra, hogy a heveder ne legyen
megcsavarodva, hanem simán feküdjön, és
akadálytalanul tudjon le- és felcsévélődni.
❒komolyabb baleset után cseréljük ki az akkor
használt öveket még akkor is, ha nem látszanak
sérültnek. Mindig cseréljük ki az öveket, ha azok
övfeszítője aktiválódott;
❒az övek semleges mosószeres vagy szappanos vízzel
kimoshatók, majd árnyékos helyen szárítandók. A
tisztításhoz erős mosószert, fehérítő vagy színező
anyagokat, vegyi oldószereket nem szabad
használni, mert ezek a heveder szálait gyengíthetik;
❒ügyeljünk arra, hogy víz ne kerüljön a feltekercselő
dobok belsejébe, mert az veszélyezteti a szerkezet
működését;
❒cseréljük ki az öveket akkor is, amikor látható
kopásnyomokat, vágásokat észlelünk a hevedereken.
ábra 99
L0F0011
ábra 100
L0F0012
125ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

GYERMEKEK BIZTONSÁGOS
SZÁLLÍTÁSAA baleseti sérülések elleni optimális védelem
érdekében a gépkocsiban minden személynek ülve és
a megfelelő védőberendezést használva kell utaznia.
A 2003/20/EU számú irányelv szerint ezek az
előírások az Európai Unió minden országában
kötelező jelleggel érvényesek.
Ez fokozottan érvényes a gyermekek szállítására.
Testükhöz képest a gyermekek feje nagyobb és
súlyosabb, mint a felnőtteké, emellett a gyermekek
izom- és csontrendszere sem fejlődött még ki teljesen.
Mindez szükségessé teszi, hogy a gyermekek
esetében olyan védőfelszerelést alkalmazzunk, amely
különbözik a felnőttek biztonsági övétől.
A legjobb védőeszközök kifejlesztésére irányuló
kutatások eredményeit hasznosító, ECE-R44 jelű
Európai Szabvány előírása a gyermeküléseket öt
csoportba osztja:Csoport Súlykategória
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúlyig
2. csoport 15 - 25 kg testsúlyig
3. csoport 22 - 36 kg testsúlyig
Minden visszatartó eszközön fel kell tüntetni a
homologizációs adatokat és az ellenőrzési jelzést; ezt
egy, a gyermeküléshez szilárdan rögzített táblának kell
tartalmaznia, amelyet szigorúan tilos eltávolítani.
1,50 m-nél magasabb gyermekek a védőfelszerelések
szempontjából felnőttnek számítanak, így a normál
biztonsági övet kell viselniük. A Lineaccessori Lancia
tartozékok választékából rendelhetők gyermekülések
mindegyik súlycsoport számára. Ajánlatos ezek
közül választani, mivel speciálisan a Lancia
gyártmányú gépkocsik számára vannak kialakítva.
FIGYELMEZTETÉS
Bekapcsolt utas oldali légzsák esetén nem
szabad menetiránynak háttal fordított
gyermekülést az első ülésen elhelyezni. Ütközés
esetén a légzsák működésbe lépése a szállított
gyermek halálos sérülését is okozhatja, az ütközés
súlyosságától függetlenül. A megfelelő
gyermekülésben elhelyezett gyermeket ajánlatos
mindig a hátsó üléseken szállítani, mert ezek a
helyek bizonyultak legbiztonságosabbnak ütközés
esetén.
126ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
