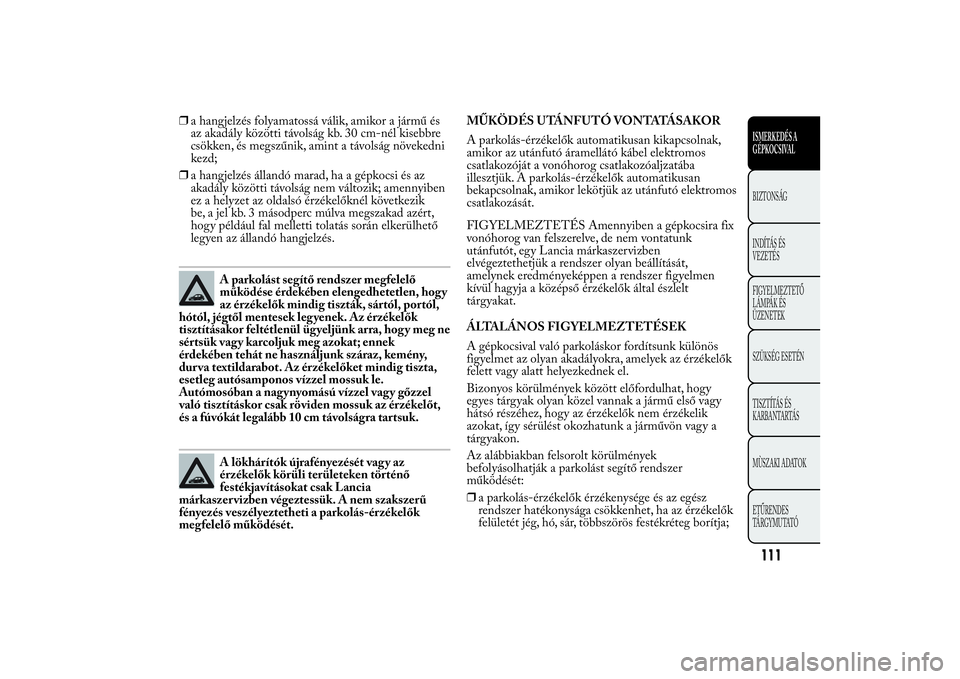

❒a hangjelzés folyamatossá válik, amikor a jármű és
az akadály közötti távolság kb. 30 cm-nél kisebbre
csökken, és megszűnik, amint a távolság növekedni
kezd;
❒a hangjelzés állandó marad, ha a gépkocsi és az
akadály közötti távolság nem változik; amennyiben
ez a helyzet az oldalsó érzékelőknél következik
be, a jel kb. 3 másodperc múlva megszakad azért,
hogy például fal melletti tolatás során elkerülhető
legyen az állandó hangjelzés.
A parkolást segítő rendszer megfelelő
működése érdekében elengedhetetlen, hog y
az érzékelők mindig tiszták, sártól, portól,
hótól, jégtől mentesek legyenek. Az érzékelők
tisztításakor feltétlenül ügyeljünk arra, hogy meg ne
sértsük vag y karcoljuk meg azokat; ennek
érdekében tehát ne használjunk száraz, kemény,
dur va textildarabot. Az érzékelőket mindig tiszta,
esetleg autósamponos vízzel mossuk le.
Autómosóban a nagynyomású vízzel vagy gőzzel
való tisztításkor csak röviden mossuk az érzékelőt,
és a fúvókát legalább 10 cm távolságra tartsuk.A lökhárítók újrafényezését vagy az
érzékelők körüli területeken történő
festékjavításokat csak Lancia
márkaszer vizben végeztessük. A nem szakszerű
fényezés veszélyeztetheti a parkolás-érzékelők
megfelelő működését.MŰKÖDÉS UTÁNFUTÓ VONTATÁSAKOR
A parkolás-érzékelők automatikusan kikapcsolnak,
amikor az utánfutó áramellátó kábel elektromos
csatlakozóját a vonóhorog csatlakozóaljzatába
illesztjük. A parkolás-érzékelők automatikusan
bekapcsolnak, amikor lekötjük az utánfutó elektromos
csatlakozását.
FIGYELMEZTETÉS Amennyiben a gépkocsira fix
vonóhorog van felszerelve, de nem vontatunk
utánfutót, egy Lancia márkaszervizben
elvégeztethetjük a rendszer olyan beállítását,
amelynek eredményeképpen a rendszer figyelmen
kívül hagyja a középső érzékelők által észlelt
tárgyakat.
ÁLTALÁNOS FIGYELMEZTETÉSEK
A gépkocsival való parkoláskor fordítsunk különös
figyelmet az olyan akadályokra, amelyek az érzékelők
felett vagy alatt helyezkednek el.
Bizonyos körülmények között előfordulhat, hogy
egyes tárgyak olyan közel vannak a jármű első vagy
hátsó részéhez, hogy az érzékelők nem érzékelik
azokat, így sérülést okozhatunk a járművön vagy a
tárgyakon.
Az alábbiakban felsorolt körülmények
befolyásolhatják a parkolást segítő rendszer
működését:
❒a parkolás-érzékelők érzékenysége és az egész
rendszer hatékonysága csökkenhet, ha az érzékelők
felületét jég, hó, sár, többszörös festékréteg borítja;
111ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

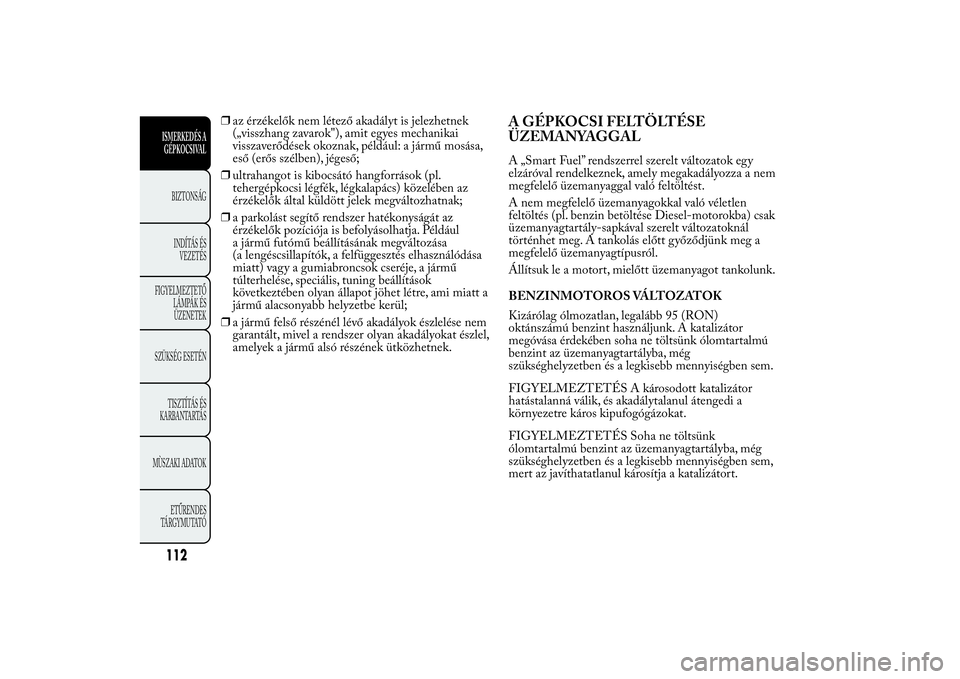

❒az érzékelők nem létező akadályt is jelezhetnek
(„visszhang zavarok"), amit egyes mechanikai
visszaverődések okoznak, például: a jármű mosása,
eső (erős szélben), jégeső;
❒ultrahangot is kibocsátó hangforrások (pl.
tehergépkocsi légfék, légkalapács) közelében az
érzékelők által küldött jelek megváltozhatnak;
❒a parkolást segítő rendszer hatékonyságát az
érzékelők pozíciója is befolyásolhatja. Például
a jármű futómű beállításának megváltozása
(a lengéscsillapítók, a felfüggesztés elhasználódása
miatt) vagy a gumiabroncsok cseréje, a jármű
túlterhelése, speciális, tuning beállítások
következtében olyan állapot jöhet létre, ami miatt a
jármű alacsonyabb helyzetbe kerül;
❒a jármű felső részénél lévő akadályok észlelése nem
garantált, mivel a rendszer olyan akadályokat észlel,
amelyek a jármű alsó részének ütközhetnek.
A GÉPKOCSI FELTÖLTÉSE
ÜZEMANYAGGALA „Smart Fuel” rendszerrel szerelt változatok egy
elzáróval rendelkeznek, amely megakadályozza a nem
megfelelő üzemanyaggal való feltöltést.
A nem megfelelő üzemanyagokkal való véletlen
feltöltés (pl. benzin betöltése Diesel-motorokba) csak
üzemanyagtartály-sapkával szerelt változatoknál
történhet meg. A tankolás előtt győződjünk meg a
megfelelő üzemanyagtípusról.
Állítsuk le a motort, mielőtt üzemanyagot tankolunk.
BENZINMOTOROS VÁLTOZATOK
Kizárólag ólmozatlan, legalább 95 (RON)
oktánszámú benzint használjunk. A katalizátor
megóvása érdekében soha ne töltsünk ólomtartalmú
benzint az üzemanyagtartályba, még
szükséghelyzetben és a legkisebb mennyiségben sem.
FIGYELMEZTETÉS A károsodott katalizátor
hatástalanná válik, és akadálytalanul átengedi a
környezetre káros kipufogógázokat.
FIGYELMEZTETÉS Soha ne töltsünk
ólomtartalmú benzint az üzemanyagtartályba, még
szükséghelyzetben és a legkisebb mennyiségben sem,
mert az javíthatatlanul károsítja a katalizátort.
112ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

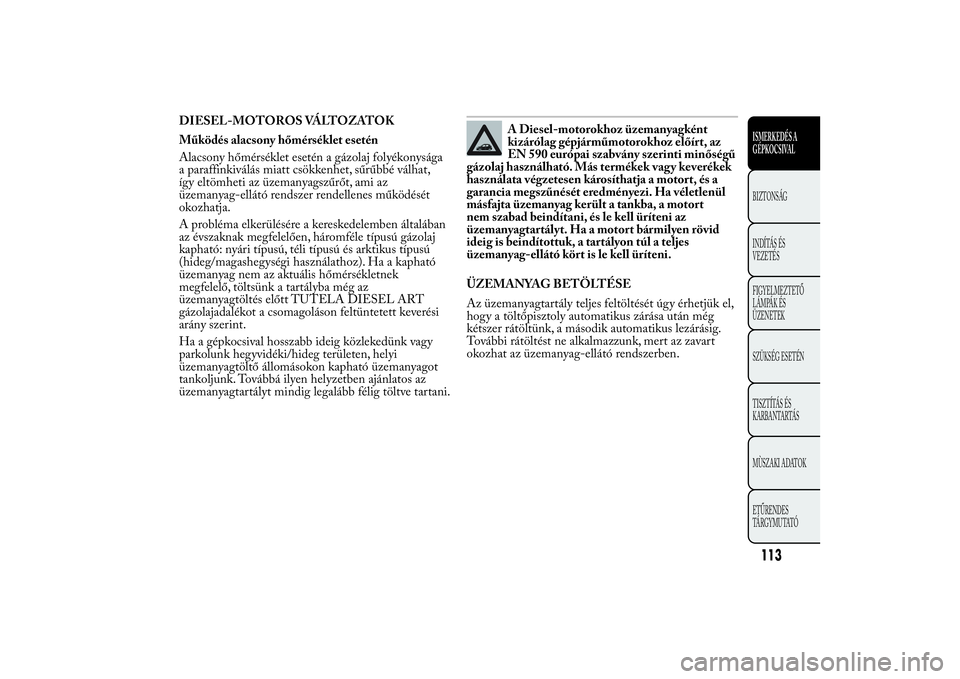

DIESEL-MOTOROS VÁLTOZATOK
Működés alacsony hőmérséklet esetén
Alacsony hőmérséklet esetén a gázolaj folyékonysága
a paraffinkiválás miatt csökkenhet, sűrűbbé válhat,
így eltömheti az üzemanyagszűrőt, ami az
üzemanyag-ellátó rendszer rendellenes működését
okozhatja.
A probléma elkerülésére a kereskedelemben általában
az évszaknak megfelelően, háromféle típusú gázolaj
kapható: nyári típusú, téli típusú és arktikus típusú
(hideg/magashegységi használathoz). Ha a kapható
üzemanyag nem az aktuális hőmérsékletnek
megfelelő, töltsünk a tartályba még az
üzemanyagtöltés előtt TUTELA DIESEL ART
gázolajadalékot a csomagoláson feltüntetett keverési
arány szerint.
Ha a gépkocsival hosszabb ideig közlekedünk vagy
parkolunk hegyvidéki/hideg területen, helyi
üzemanyagtöltő állomásokon kapható üzemanyagot
tankoljunk. Továbbá ilyen helyzetben ajánlatos az
üzemanyagtartályt mindig legalább félig töltve tartani.
A Diesel-motorokhoz üzemanyagként
kizárólag gépjárműmotorokhoz előírt, az
EN 590 európai szabvány szerinti minőségű
gázolaj használható. Más termékek vagy keverékek
használata végzetesen károsíthatja a motort, és a
garancia megszűnését eredményezi. Ha véletlenül
másfajta üzemanyag került a tankba, a motort
nem szabad beindítani, és le kell üríteni az
üzemanyagtartályt. Ha a motort bármilyen rövid
ideig is beindítottuk, a tartályon túl a teljes
üzemanyag-ellátó kört is le kell üríteni.
ÜZEMANYAG BETÖLTÉSE
Az üzemanyagtartály teljes feltöltését úgy érhetjük el,
hogy a töltőpisztoly automatikus zárása után még
kétszer rátöltünk, a második automatikus lezárásig.
További rátöltést ne alkalmazzunk, mert az zavart
okozhat az üzemanyag-ellátó rendszerben.
113ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ÜZEMANYAG-FELTÖLTÉSI ELJÁRÁS
ÜZEMANYAGTARTÁLY-SAPKÁVAL
SZERELT VÁLTOZATOKNÁL
(egyes változatoknál/piacokon)
A tankolást az alábbiak szerint végezzük:
❒kifelé húzva nyissuk ki az A ábra 87 fedelet;
❒tartsuk rögzítve a B sapkát, helyezzük a
gyújtáskulcsot a tanksapka zárhengerébe, és
fordítsuk el a kulcsot az óramutató járásával
ellentétesen;
❒az óramutató járásával ellentétesen forgatva vegyük
le a B tanksapkát.
A tanksapka az elvesztés megelőzésére a fedélhez
rögzített, és az erre szolgáló C ábra 87 biztosító
zsinórral van ellátva. Üzemanyagtöltés közben
akasszuk a tanksapkát a fedélre az ábrán látható
módon.A tankolás befejeztével helyezzük a tanksapkát B ábra
87 (kulccsal együtt) a helyére, és forgassuk az
óramutató járásával megegyező irányba egy vagy több
kattanásig. Fordítsuk az indítókulcsot az óramutató
járásával megegyező irányba, és húzzuk ki. Végül
zárjuk be az A fedelet.
Az üzemanyagtartály légmentesen zárt, ezért a
belsejében enyhe túlnyomás alakulhat ki. A tanksapka
lecsavarásakor vagy „Smart Fuel” rendszerrel szerelt
változatoknál a töltőpisztoly behelyezésekor emiatt
jelentkező sziszegő hang tehát teljesen normális
jelenség.
ÜZEMANYAG-FELTÖLTÉSI ELJÁRÁS
„SMART FUEL” RENDSZERREL SZERELT
VÁLTOZATOKNÁL
A „Smart Fuel” egy olyan, az üzemanyag-töltőcsonkra
integrált készülék, amely automatikusan kinyílik és
bezáródik a töltőpisztoly behelyezésekor/kivételekor.
A „Smart Fuel” egy olyan elzáróval rendelkezik, amely
megakadályozza a nem megfelelő üzemanyaggal
való feltöltést.
A feltöltési eljárást a következőkben leírtak
ismertetik, és az üzemanyagfedél belsején
elhelyezkedő B ábra 88 címke mutatja be. Továbbá a
címkén látható az üzemanyag típusa (UNLEADED
F UEL = benzin, DIESEL = gázolaj).
A tankolást az alábbiak szerint végezzük:
❒kifelé húzva nyissuk ki az A ábra 88 fedelet;
❒helyezzük a töltőpisztolyt a nyílásba, és végezzük el
a tankolást;
ábra 87
L0F0240
114ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

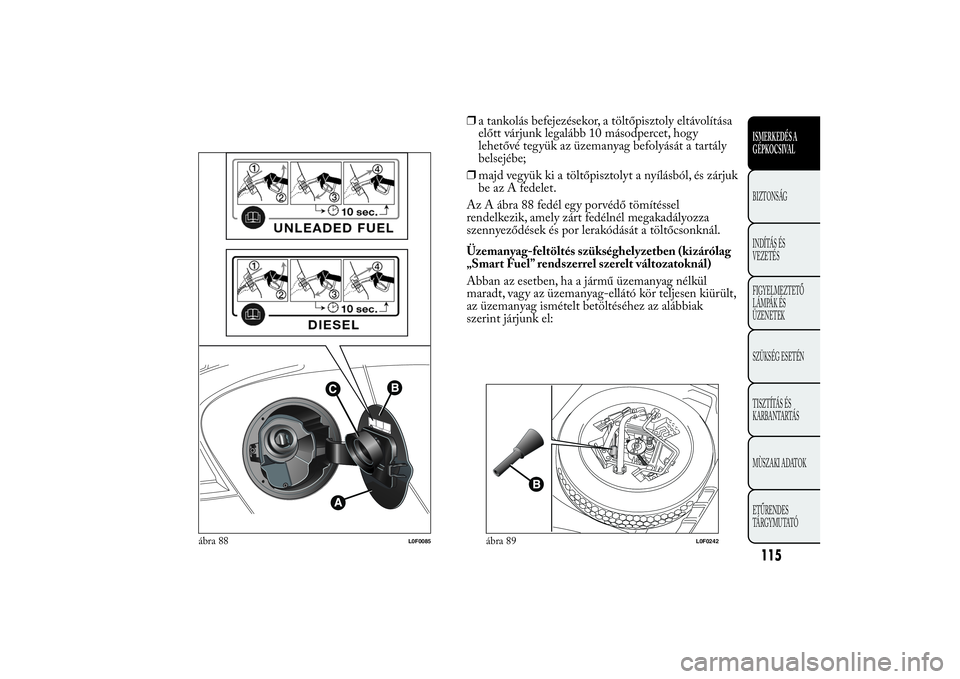

❒a tankolás befejezésekor, a töltőpisztoly eltávolítása
előtt várjunk legalább 10 másodpercet, hogy
lehetővé tegyük az üzemanyag befolyását a tartály
belsejébe;
❒majd vegyük ki a töltőpisztolyt a nyílásból, és zárjuk
be az A fedelet.
Az A ábra 88 fedél egy porvédő tömítéssel
rendelkezik, amely zárt fedélnél megakadályozza
szennyeződések és por lerakódását a töltőcsonknál.
Üzemanyag-feltöltés szükséghelyzetben (kizárólag
„Smart Fuel” rendszerrel szerelt változatoknál)
Abban az esetben, ha a jármű üzemanyag nélkül
maradt, vagy az üzemanyag-ellátó kör teljesen kiürült,
az üzemanyag ismételt betöltéséhez az alábbiak
szerint járjunk el:
ábra 88
L0F0085
ábra 89
L0F0242
115ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒nyissuk ki a csomagteret, és vegyük elő a megfelelő
B adaptert, amely a szerszámtartóban található
(szükségpótkerékkel ellátott változatoknál - egyes
változatoknál/piacokon) ábra 89 vagy a Fix&Go
Automatic tárolójában helyezkedik el (Fix&Go
Automatic készlettel ellátott változatoknál) ábra 90;
❒kifelé húzva nyissuk ki az A fedelet;
❒a bemutatott módon ábra 91 helyezzük a B
adaptert a nyílásba, és végezzük el a tankolást;
❒a tankolás befejezésekor távolítsuk el az adaptert, és
csukjuk be a fedelet;
❒végül tegyük az adaptert a tartójába, és helyezzük
vissza a csomagtérbe.„Smart Fuel” RENDSZERREL SZERELT
VÁLTOZATOKRA VONATKOZÓ
FIGYELMEZTETÉSEK
FIGYELMEZTETÉS
Ne helyezzünk a betöltőnyílásra
semmilyen, a járműhöz ter vezettől eltérő
tárgyat/sapkát. Nem megfelelő tárgyak/sapkák
használata nyomásnövekedést okozhat a tartály
belsejében, ami veszélyes körülményeket hozhat
létre.
ábra 90
L0F0241
ábra 91
L0F0086
116ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
A tűzveszély miatt nyílt lánggal vag y égő
cigarettával ne közelítsük meg az
üzemanyagtartály betöltőnyílását. Ne hajoljunk
túl közel a töltőnyíláshoz, így elkerülhetjük a
mérgező gőzök belélegzését.
FIGYELMEZTETÉS A betöltőnyílás üregének
nagynyomású vízzel való tisztítását legalább 20 cm-es
távolságból kell végezni.
KÖRNYEZETVÉDELEMA benzinmotoroknál alkalmazott károsanyag-
kibocsátás csökkentő berendezések: katalizátor,
Lambda-szondák, benzingőz párolgásgátló rendszer.
Még próba céljából se járassuk a motort egy vagy több
lehúzott gyertyakábellel.
A Diesel-motoroknál alkalmazott károsanyag-
kibocsátás csökkentő berendezések: oxidációs
katalizátor; kipufogógáz visszavezető rendszer
(EGR), részecskeszűrő (DPF).
DPF RÉSZECSKESZŰRŐ (Diesel Particulate
Filter)
(egyes változatoknál/piacokon)
Egy, a kipufogórendszerben elhelyezett mechanikus
szűrő, amely közel teljes mértékben képes kiválasztani
a szennyező koromrészecskéket.
FIGYELMEZTETÉS
Normális működésük során a katalizátor
és a részecskeszűrő (DPF) erősen
felmelegszenek: ezért ne állítsuk le a gépkocsit
száraz fű, avar, tűlevél vagy egyéb gyúlékony
anyag felett: tűzveszély.
117ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

BIZTONSÁG

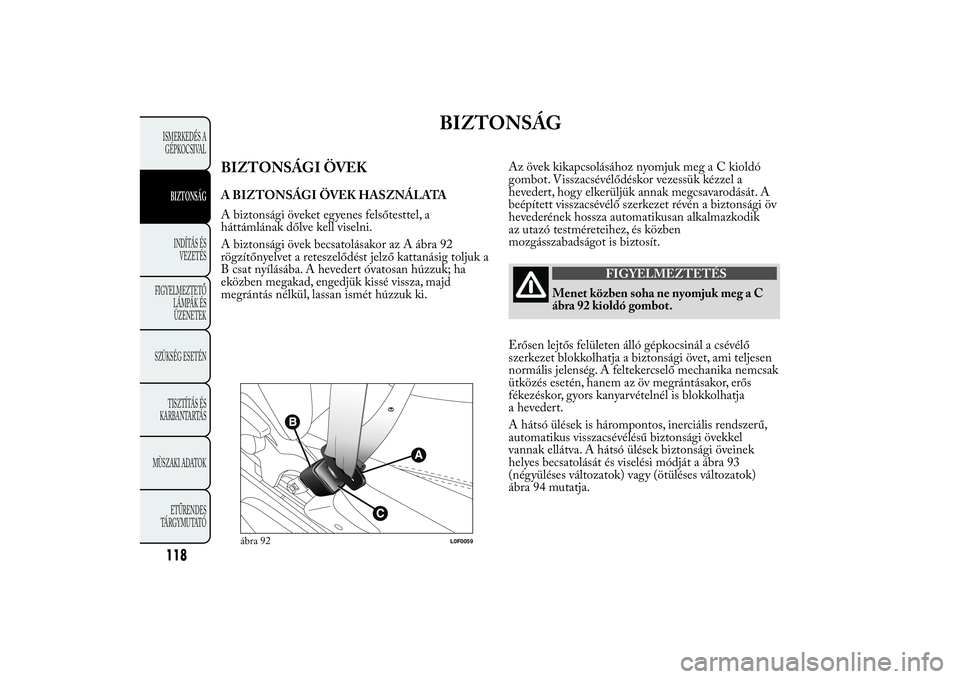

BIZTONSÁGI ÖVEKA BIZTONSÁGI ÖVEK HASZNÁLATA
A biztonsági öveket egyenes felsőtesttel, a
háttámlának dőlve kell viselni.
A biztonsági övek becsatolásakor az A ábra 92
rögzítőnyelvet a reteszelődést jelző kattanásig toljuk a
B csat nyílásába. A hevedert óvatosan húzzuk; ha
eközben megakad, engedjük kissé vissza, majd
megrántás nélkül, lassan ismét húzzuk ki.Az övek kikapcsolásához nyomjuk meg a C kioldó
gombot. Visszacsévélődéskor vezessük kézzel a
hevedert, hogy elkerüljük annak megcsavarodását. A
beépített visszacsévélő szerkezet révén a biztonsági öv
hevederének hossza automatikusan alkalmazkodik
az utazó testméreteihez, és közben
mozgásszabadságot is biztosít.
FIGYELMEZTETÉS
Menet közben soha ne nyomjuk meg a C
ábra 92 kioldó gombot.
Erősen lejtős felületen álló gépkocsinál a csévélő
szerkezet blokkolhatja a biztonsági övet, ami teljesen
normális jelenség. A feltekercselő mechanika nemcsak
ütközés esetén, hanem az öv megrántásakor, erős
fékezéskor, gyors kanyarvételnél is blokkolhatja
a hevedert.
A hátsó ülések is hárompontos, inerciális rendszerű,
automatikus visszacsévélésű biztonsági övekkel
vannak ellátva. A hátsó ülések biztonsági öveinek
helyes becsatolását és viselési módját a ábra 93
(négyüléses változatok) vagy (ötüléses változatok)
ábra 94 mutatja.
ábra 92
L0F0059
118ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
