BELSŐ VILÁGÍTÁS IZZÓCSEREAz egyes izzók típusára és teljesítményére vonatkozó
információkat az „Izzócsere” című rész tartalmazza.ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az
A ábra 143 mennyezeti lámpatestet;
ábra 141
L0F0259
ábra 142
L0F0214
ábra 143
L0F0066
ábra 144
L0F0067
183ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒nyissuk ki a B ábra 144 fedelet, húzzuk ki a C
izzókat az oldalsó érintkezők közül, és cseréljük ki.
Győződjünk meg arról, hogy az új izzók pontosan
az érintkezők közé kerüljenek és rögzüljenek;
❒zárjuk vissza a B ábra 144 fedelet, és nyomással
rögzítsük a helyén az A ábra 143 mennyezeti
lámpatestet az érzékelhető reteszelődés
megtörténtéig.
HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatoknál
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontban feszítve emeljük ki az A
ábra 145 mennyezeti lámpatestet;
❒nyissuk ki a C ábra 146 fedelet, húzzuk ki a B izzót
az oldalsó érintkezők közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön.Napfénytetővel ellátott változatoknál
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontban feszítve emeljük ki az A
ábra 147 mennyezeti lámpatestet;
❒húzzuk ki a B ábra 148 izzót az oldalsó érintkezők
közül, és cseréljük ki;
❒helyezzük be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön és rögzüljön.
ábra 145
L0F0237
ábra 146
L0F0235
184ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

CSOMAGTÉR-VILÁGÍTÁS

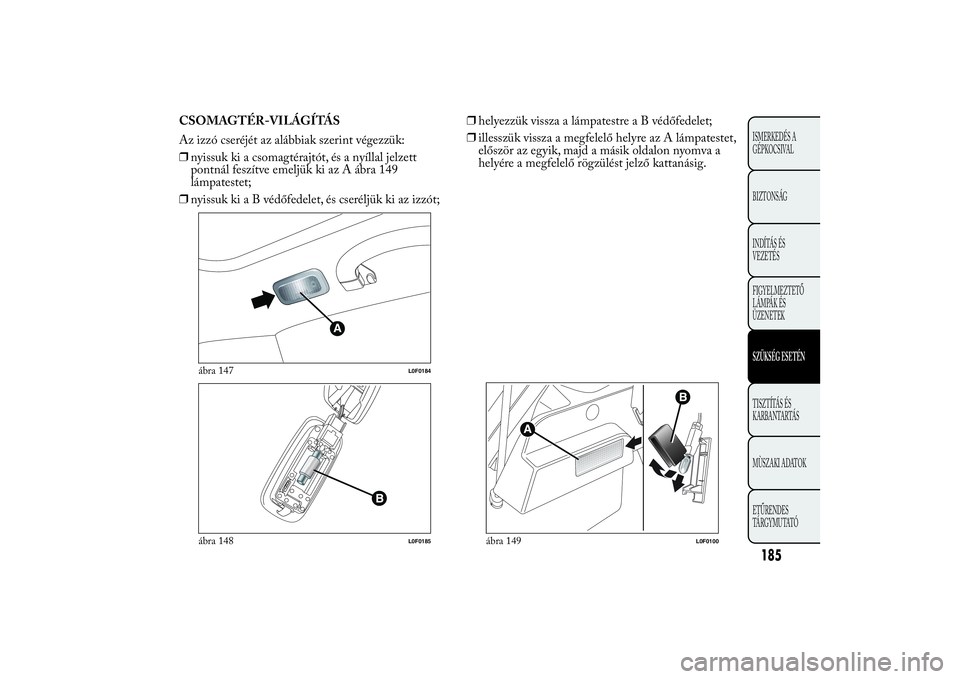

Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett
pontnál feszítve emeljük ki az A ábra 149
lámpatestet;
❒nyissuk kiaBvédőfedelet, és cseréljük ki az izzót;❒helyezzük vissza a lámpatestreaBvédőfedelet;
❒illesszük vissza a megfelelő helyre az A lámpatestet,
először az egyik, majd a másik oldalon nyomva a
helyére a megfelelő rögzülést jelző kattanásig.
A
ábra 147
L0F0184
ábra 148
L0F0185
ábra 149
L0F0100
185ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

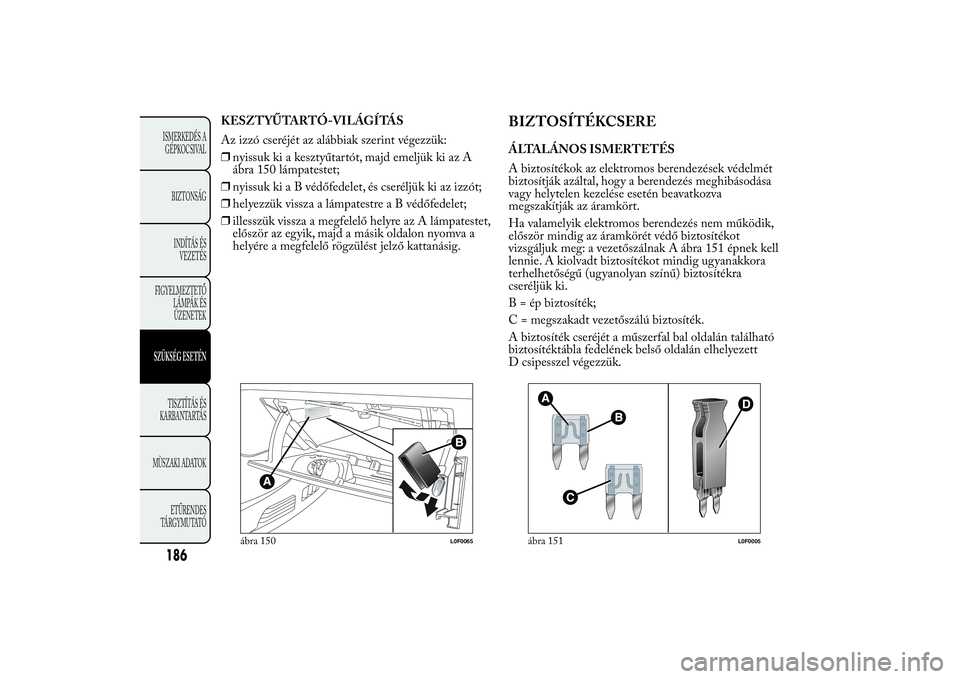

KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A
ábra 150 lámpatestet;
❒nyissuk kiaBvédőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestreaBvédőfedelet;
❒illesszük vissza a megfelelő helyre az A lámpatestet,
először az egyik, majd a másik oldalon nyomva a
helyére a megfelelő rögzülést jelző kattanásig.
BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések védelmét
biztosítják azáltal, hogy a berendezés meghibásodása
vagy helytelen kezelése esetén beavatkozva
megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik,
először mindig az áramkörét védő biztosítékot
vizsgáljuk meg: a vezetőszálnak A ábra 151 épnek kell
lennie. A kiolvadt biztosítékot mindig ugyanakkora
terhelhetőségű (ugyanolyan színű) biztosítékra
cseréljük ki.
B = ép biztosíték;
C = megszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a műszerfal bal oldalán található
biztosítéktábla fedelének belső oldalán elhelyezett
D csipesszel végezzük.
ábra 150
L0F0065
ábra 151
L0F0005
186ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A védőbiztosítékok azonosítása érdekében
tanulmányozzuk a következő oldalakon található
táblázatokat.

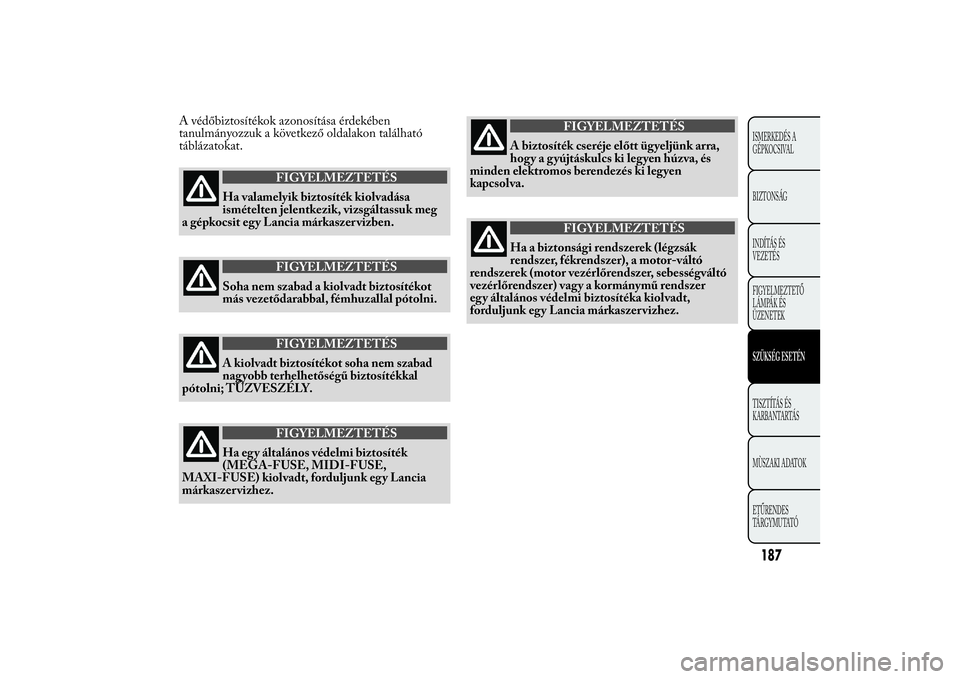

FIGYELMEZTETÉS
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Lancia márkaszer vizben.
FIGYELMEZTETÉS
Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
FIGYELMEZTETÉS
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni; TŰZVESZÉLY.
FIGYELMEZTETÉS
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) kiolvadt, forduljunk egy Lancia
márkaszer vizhez.
FIGYELMEZTETÉS
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva, és
minden elektromos berendezés ki legyen
kapcsolva.
FIGYELMEZTETÉS
Ha a biztonsági rendszerek (légzsák
rendszer, fékrendszer), a motor-váltó
rendszerek (motor vezérlőrendszer, sebességváltó
vezérlőrendszer) vag y a kormánymű rendszer
egy általános védelmi biztosítéka kiolvadt,
forduljunk egy Lancia márkaszer vizhez.
187ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZ

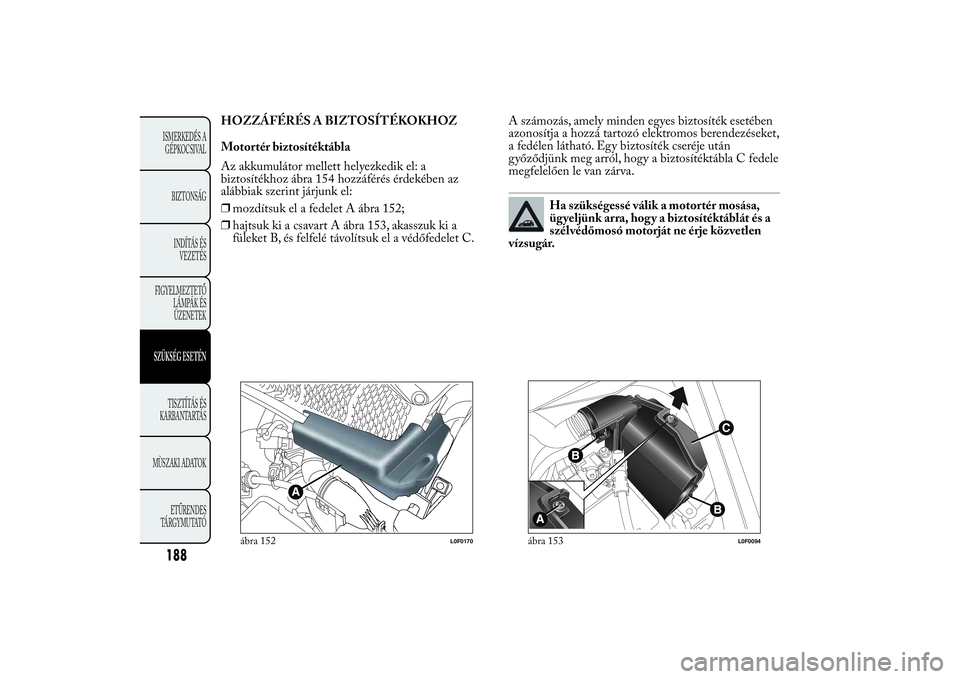

Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el: a
biztosítékhoz ábra 154 hozzáférés érdekében az
alábbiak szerint járjunk el:
❒mozdítsuk el a fedelet A ábra 152;
❒hajtsuk ki a csavart A ábra 153, akasszuk ki a
füleket B, és felfelé távolítsuk el a védőfedelet C.A számozás, amely minden egyes biztosíték esetében
azonosítja a hozzá tartozó elektromos berendezéseket,
a fedélen látható. Egy biztosíték cseréje után
győződjünk meg arról, hogy a biztosítéktábla C fedele
megfelelően le van zárva.
Ha szükségessé válik a motortér mosása,
ügyeljünk arra, hogy a biztosítéktáblát és a
szélvédőmosó motorját ne érje közvetlen
vízsugár.
ábra 152
L0F0170
ábra 153
L0F0094
188ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

.

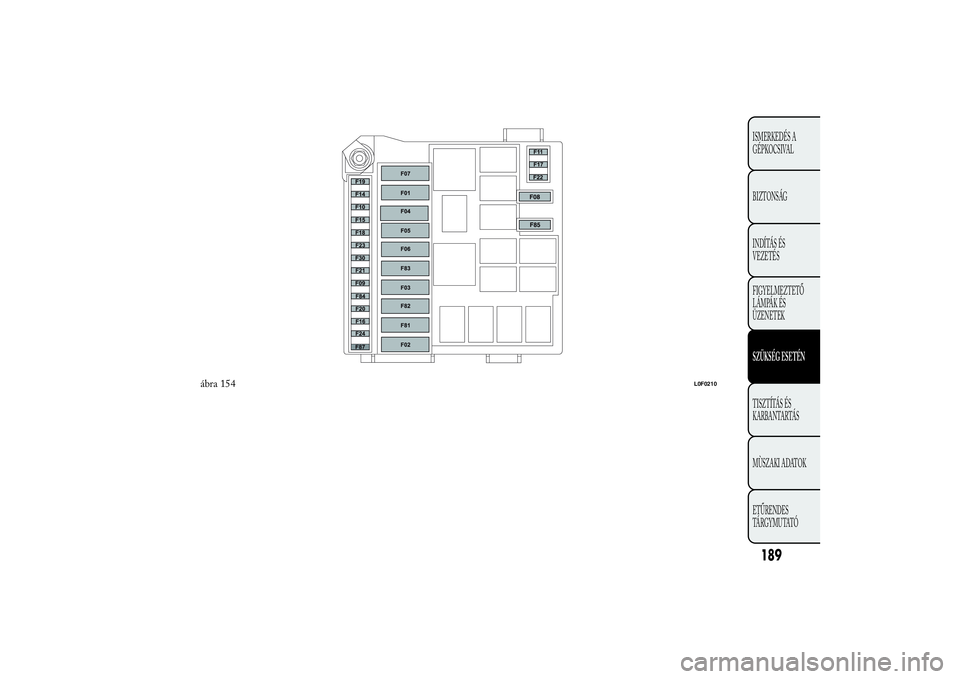

ábra 154
L0F0210
189ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Műszerfal biztosítéktábla
A biztosítékokhoz való hozzáférés érdekében egyik
kezünkkel húzzuk meg a fedél B ábra 155 alsó részét,
míg másik kezünkkel nyomjuk a felső részt A. A
biztosítékok az ábrán látható biztosítéktartóban
találhatók ábra 156.
ábra 155
L0F0171
