2012 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

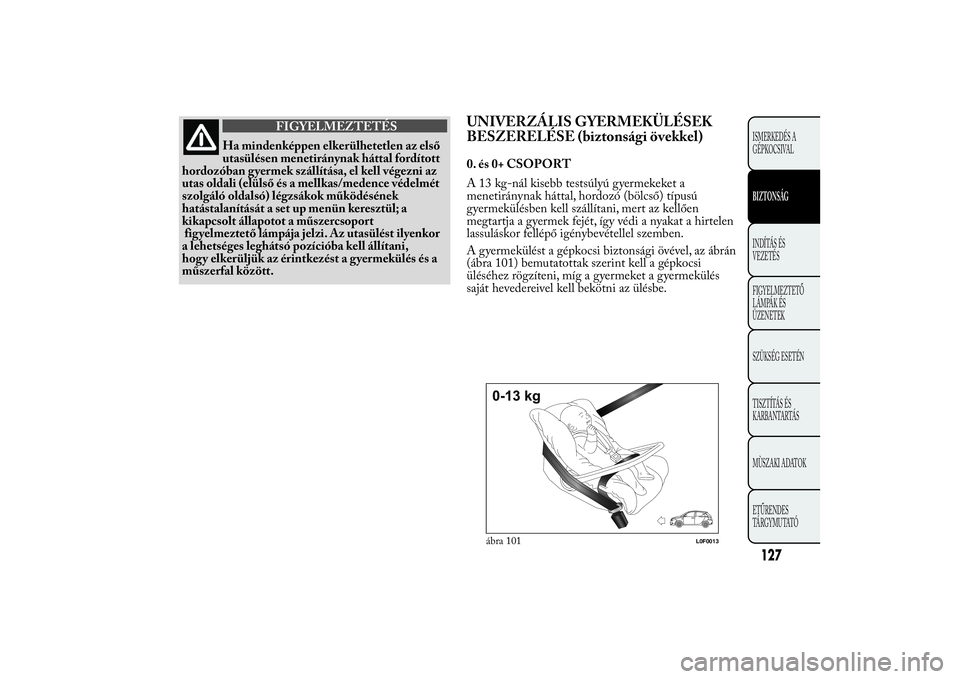

FIGYELMEZTETÉS
Ha mindenképpen elkerülhetetlen az első
utasülésen menetiránynak háttal fordított
hordozóban gyermek szállítása, el kell végezni az
utas oldali (elülső és a mellkas/medence védelmét
szolgáló oldalsó) légzsákok működésének
hatástalanítását a set up menün keresztül; a
kikapcsolt állapotot a műszercsoport
figyelmeztető lámpája jelzi. Az utasülést ilyenkor
a lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a gyermekülés és a
műszerfal között.
UNIVERZÁLIS GYERMEKÜLÉSEK
BESZERELÉSE (biztonsági övekkel)0. és 0+ CSOPORT
A 13 kg-nál kisebb testsúlyú gyermekeket a
menetiránynak háttal, hordozó (bölcső) típusú
gyermekülésben kell szállítani, mert az kellően
megtartja a gyermek fejét, így védi a nyakat a hirtelen
lassuláskor fellépő igénybevétellel szemben.
A gyermekülést a gépkocsi biztonsági övével, az ábrán
(ábra 101) bemutatottak szerint kell a gépkocsi
üléséhez rögzíteni, míg a gyermeket a gyermekülés
saját hevedereivel kell bekötni az ülésbe.
ábra 101
L0F0013
127ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

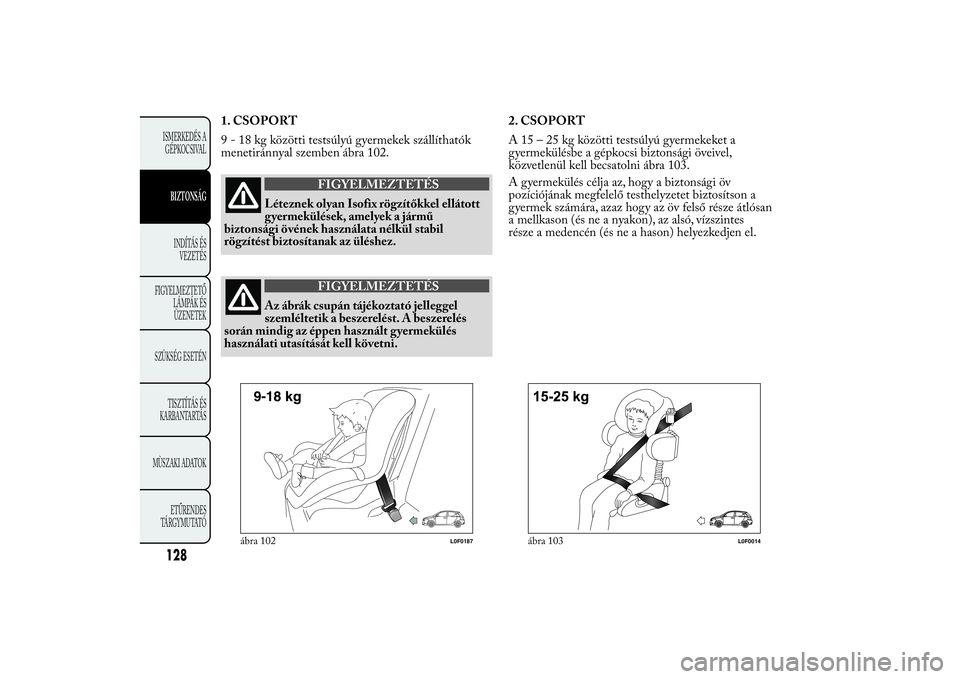

1. CSOPORT
9 - 18 kg közötti testsúlyú gyermekek szállíthatók
menetiránnyal szemben ábra 102.
FIGYELMEZTETÉS
Léteznek olyan Isofix rögzítőkkel ellátott
gyermekülések, amelyek a jármű
biztonsági övének használata nélkül stabil
rögzítést biztosítanak az üléshez.
FIGYELMEZTETÉS
Az ábrák csupán tájékoztató jelleggel
szemléltetik a beszerelést. A beszerelés
során mindig az éppen használt gyermekülés
használati utasítását kell követni.2. CSOPORT
A 15 – 25 kg közötti testsúlyú gyermekeket a
gyermekülésbe a gépkocsi biztonsági öveivel,
közvetlenül kell becsatolni ábra 103.
A gyermekülés célja az, hogy a biztonsági öv
pozíciójának megfelelő testhelyzetet biztosítson a
gyermek számára, azaz hogy az öv felső része átlósan
a mellkason (és ne a nyakon), az alsó, vízszintes
része a medencén (és ne a hason) helyezkedjen el.
ábra 102
L0F0187
ábra 103
L0F0014
128ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

3. CSOPORT
22 – 36 kg közötti testsúlyú gyermekek részére
léteznek speciális ülésmagasítók, amelyek lehetővé
teszik a biztonsági öv szabályos elvezetését.
Az ábra ábra 104 a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.
1,50 m-nél magasabb gyermekek ugyanúgy viselhetik
a biztonsági övet, mint a felnőttek.
FIGYELMEZTETÉS
Az ábrák csupán tájékoztató jelleggel
szemléltetik a beszerelést. A beszerelés
során mindig az éppen használt gyermekülés
használati utasítását kell követni.
ábra 104
L0F0015
129ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

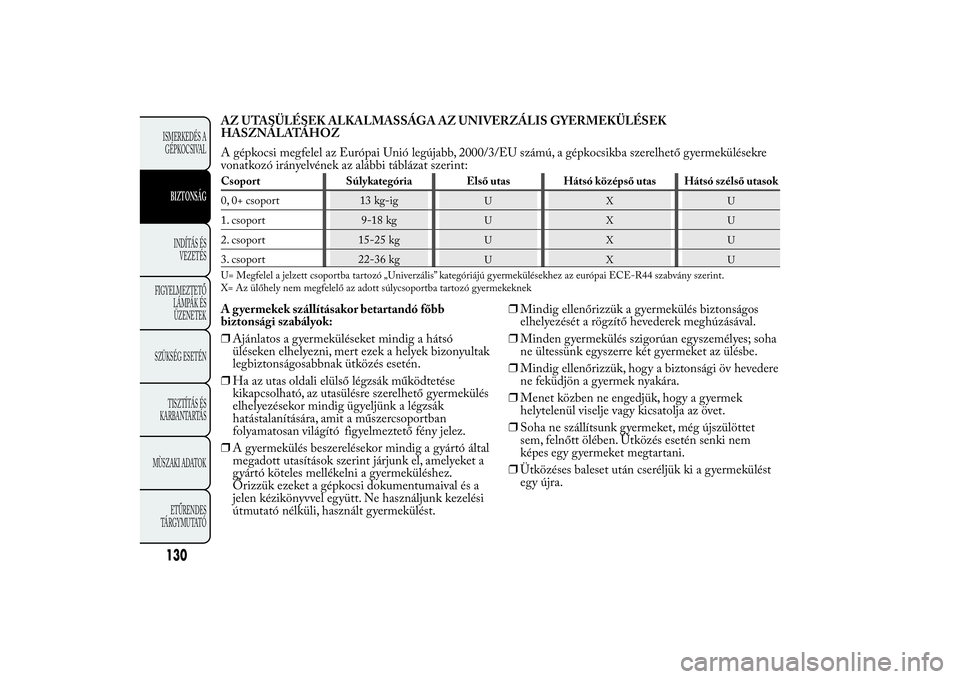

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERZÁLIS GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió legújabb, 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre
vonatkozó irányelvének az alábbi táblázat szerint:Csoport Súlykategória Első utas Hátsó középső utas Hátsó szélső utasok
0, 0+ csoport 13 kg-ig
UXU
1. csoport 9-18 kg
UXU
2. csoport 15-25 kg
UXU
3. csoport 22-36 kg
UXU
U= Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
X= Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek
A gyermekek szállításakor betartandó főbb
biztonsági szabályok:
❒Ajánlatos a gyermeküléseket mindig a hátsó
üléseken elhelyezni, mert ezek a helyek bizonyultak
legbiztonságosabbnak ütközés esetén.
❒Ha az utas oldali elülső légzsák működtetése
kikapcsolható, az utasülésre szerelhető gyermekülés
elhelyezésekor mindig ügyeljünk a légzsák
hatástalanítására, amit a műszercsoportban
folyamatosan világító figyelmeztető fény jelez.
❒A gyermekülés beszerelésekor mindig a gyártó által
megadott utasítások szerint járjunk el, amelyeket a
gyártó köteles mellékelni a gyermeküléshez.
Őrizzük ezeket a gépkocsi dokumentumaival és a
jelen kézikönyvvel együtt. Ne használjunk kezelési
útmutató nélküli, használt gyermekülést.❒Mindig ellenőrizzük a gyermekülés biztonságos
elhelyezését a rögzítő hevederek meghúzásával.
❒Minden gyermekülés szigorúan egyszemélyes; soha
ne ültessünk egyszerre két gyermeket az ülésbe.
❒Mindig ellenőrizzük, hogy a biztonsági öv hevedere
ne feküdjön a gyermek nyakára.
❒Menet közben ne engedjük, hogy a gyermek
helytelenül viselje vagy kicsatolja az övet.
❒Soha ne szállítsunk gyermeket, még újszülöttet
sem, felnőtt ölében. Ütközés esetén senki nem
képes egy gyermeket megtartani.
❒Ütközéses baleset után cseréljük ki a gyermekülést
egy újra.
130ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ELŐKÉSZÍTÉS AZ „ISOFIX”
GYERMEKÜLÉSEK
BESZERELÉSÉHEZA gépkocsi gyárilag elő van készítve az Universal
Isofix rendszerű gyermekülések rögzítésére. Az
„Isofix” egy szabványosított európai rendszer a
gyermekülések rögzítésére.
Lehetőség van a hagyományos típusú és Isofix
gyermekülések egyidejű használatára is. Tájékoztató
jelleggel az ábra ábra 105 egy Universal Isofix
gyermekülést mutat be, amelynek kialakítása az 1.
súlycsoportnak felel meg. A többi súlycsoporthoz
speciális Isofix ülések kaphatók, amelyek csak akkor
használhatók, ha azokat speciálisan az adott gépkocsi
modellhez tervezték és gyártották (lásd a
gyermeküléshez mellékelt gépkocsimodell- és
típusfelsorolást).
FIGYELMEZTETÉS A hátsó középső ülésnél nem
használható semmilyen típusú Isofix gyermekülés.
ábra 105
L0F0016
131ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

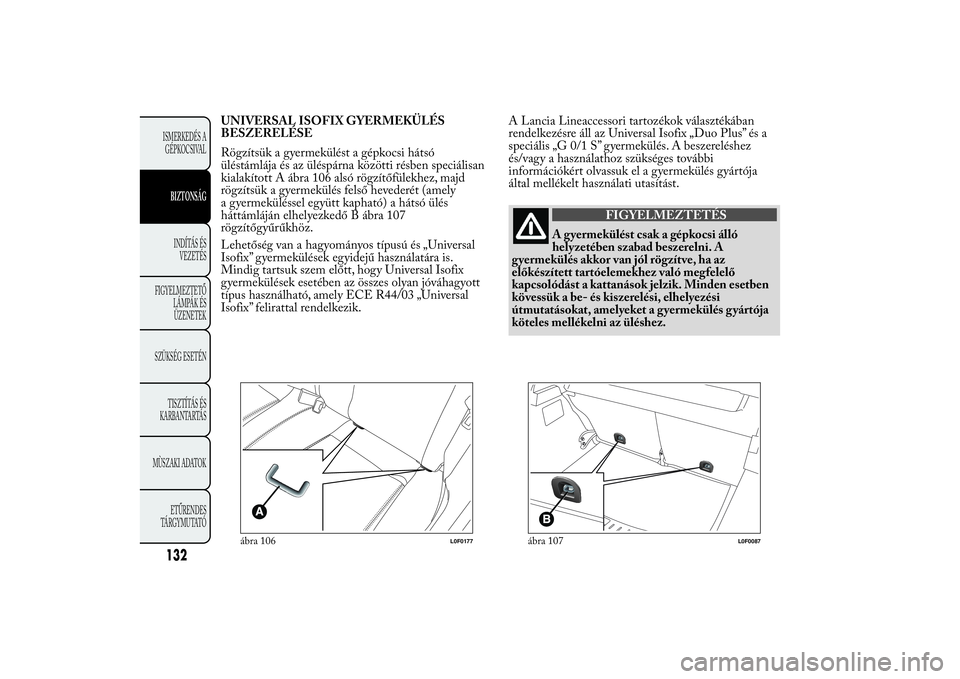

UNIVERSAL ISOFIX GYERMEKÜLÉS
BESZERELÉSE
Rögzítsük a gyermekülést a gépkocsi hátsó
üléstámlája és az üléspárna közötti résben speciálisan
kialakított A ábra 106 alsó rögzítőfülekhez, majd
rögzítsük a gyermekülés felső hevederét (amely
a gyermeküléssel együtt kapható) a hátsó ülés
háttámláján elhelyezkedő B ábra 107
rögzítőgyűrűkhöz.
Lehetőség van a hagyományos típusú és „Universal
Isofix” gyermekülések egyidejű használatára is.
Mindig tartsuk szem előtt, hogy Universal Isofix
gyermekülések esetében az összes olyan jóváhagyott
típus használható, amely ECE R44/03 „Universal
Isofix” felirattal rendelkezik.A Lancia Lineaccessori tartozékok választékában
rendelkezésre áll az Universal Isofix „Duo Plus” és a
speciális „G 0/1 S” gyermekülés. A beszereléshez
és/vagy a használathoz szükséges további
információkért olvassuk el a gyermekülés gyártója
által mellékelt használati utasítást.
FIGYELMEZTETÉS
A gyermekülést csak a gépkocsi álló
helyzetében szabad beszerelni. A
g yermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő
kapcsolódást a kattanások jelzik. Minden esetben
kövessük a be- és kiszerelési, elhelyezési
útmutatásokat, amelyeket a gyermekülés gyártója
köteles mellékelni az üléshez.
ábra 106
L0F0177
ábra 107
L0F0087
132ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési
módjait az Isofix tartóelemekkel felszerelt hátsó ülésekhez.Súlycsoport Gyermekülés elhelyezése Isofix méretcsoport Hátsó utas
CsecsemőhordozóMenetiránynak háttal F
X
Menetiránynak háttal G
X
0. csoport 10 kg testsúlyig Menetiránynak háttal E
IL (*)
0+ csoport 13 kg testsúlyigMenetiránynak háttal E
IL (*)
Menetiránynak háttal D
IL (*)
Menetiránynak háttal C
X
1. csoport 9 kg-tól 18 kg
testsúlyigMenetiránynak háttal D
IL (*)
Menetiránynak háttal C
X
Menetirányban B
IUF
Menetirányban BI
IUF
Menetirányban A
IUF
X: Az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az Isofix elhelyezésre.
IL (*): Az Isofix gyermekülés beszerelése az első ülés állításával lehetséges
IUF: Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik
rögzítéssel).
133ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

LÉGZSÁKOKA gépkocsi a vezető és az utas oldali ülésekhez elülső
légzsákokkal, a mellkast/vállat védő elülső
oldallégzsákokkal a vezetőnél és utasnál (egyes
változatoknál/piacokon), valamint első fejvédő
légzsákokkal (függönylégzsák) van felszerelve.
ELÜLSŐ LÉGZSÁKOK
Az elülső (vezető és utas oldali) légzsákok közepesen
erős f rontális ütközés során nyújtanak védelmet
úgy, hogy felfúvódva kitöltik a vezető vagy az utas és a
kormánykerék, illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról bekövetkező,
vagy a jármű felborulása stb.) esetén a felfúvódás
elmaradása tehát nem jelenti a rendszer működési
hibáját.
Az elülső (vezető és utas oldali) légzsákok nem
helyettesítik a biztonsági öveket, hanem kiegészítik
azok hatásosságát, ezért azokat a törvények előírásai
szerint is, menet közben mindig becsatolva kell viselni
egész Európában és az Európán kívüli országok
többségében.
Ütközés esetén a biztonsági övet nem viselő személy
előrelendülő teste a még nem teljesen felfúvódott
légzsákkal kerül érintkezésbe. Ilyen esetben a párna
védőhatása nem lehet teljes értékű.Az elülső légzsákok felfúvódása elmaradhat az alábbi
esetekben:
❒könnyen deformálható tárgyaknak való ütközés,
ami nem érinti a gépkocsi teljes homlokfelületét
(pl. a sárvédő ütközése az út melletti
védőkorlátnak);
❒más járművek közé beékelődés, védőkorlát vagy
tehergépkocsi alá csúszás;
mert ilyenkor a biztonsági övek által nyújtott védelem
is elegendő lehet, és a légzsákok aktiválása felesleges
lenne. Ezekben az esetekben tehát a felfúvódás
elmaradása nem jelenti a rendszer működési hibáját.
FIGYELMEZTETÉS
Ne ragasszunk semmilyen matricát vagy
eg yéb tárg yat a kormánykerékre és az utas
oldali légzsák műszerfali rekeszének fedelére és az
ülésekre. Soha ne helyezzünk tárg yakat a
műszerfal utas oldali részére (pl. mobiltelefont),
mert érintkezésükkel akadályozhatják az utas
oldali légzsák megfelelő felfúvódását, továbbá
komoly sérülést okozhatnak a járműben ülőknek.
