2012 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

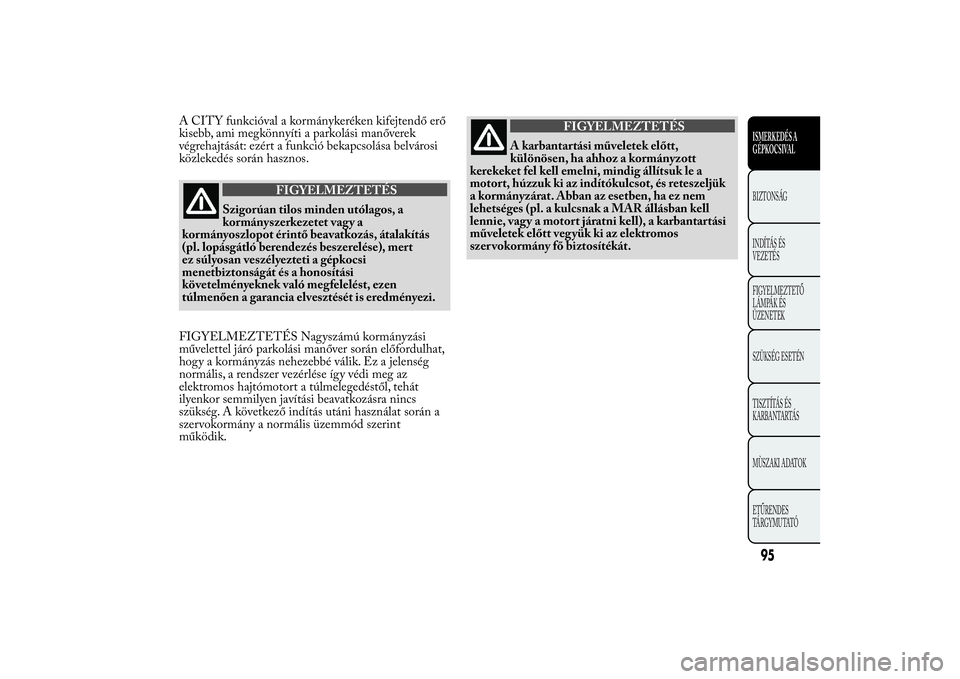

A CITY funkcióval a kormánykeréken kifejtendő erő
kisebb, ami megkönnyíti a parkolási manőverek
végrehajtását: ezért a funkció bekapcsolása belvárosi
közlekedés során hasznos.
FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mert
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
FIGYELMEZTETÉS Nagyszámú kormányzási
művelettel járó parkolási manőver során előfordulhat,
hogy a kormányzás nehezebbé válik. Ez a jelenség
normális, a rendszer vezérlése így védi meg az
elektromos hajtómotort a túlmelegedéstől, tehát
ilyenkor semmilyen javítási beavatkozásra nincs
szükség. A következő indítás utáni használat során a
szervokormány a normális üzemmód szerint
működik.
FIGYELMEZTETÉS
A karbantartási műveletek előtt,
különösen, ha ahhoz a kormányzott
kerekeket fel kell emelni, mindig állítsuk le a
motort, húzzuk ki az indítókulcsot, és reteszeljük
a kormányzárat. Abban az esetben, ha ez nem
lehetséges (pl. a kulcsnak a MAR állásban kell
lennie, vagy a motort járatni kell), a karbantartási
műveletek előtt vegyük ki az elektromos
szer vokormány fő biztosítékát.
95ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

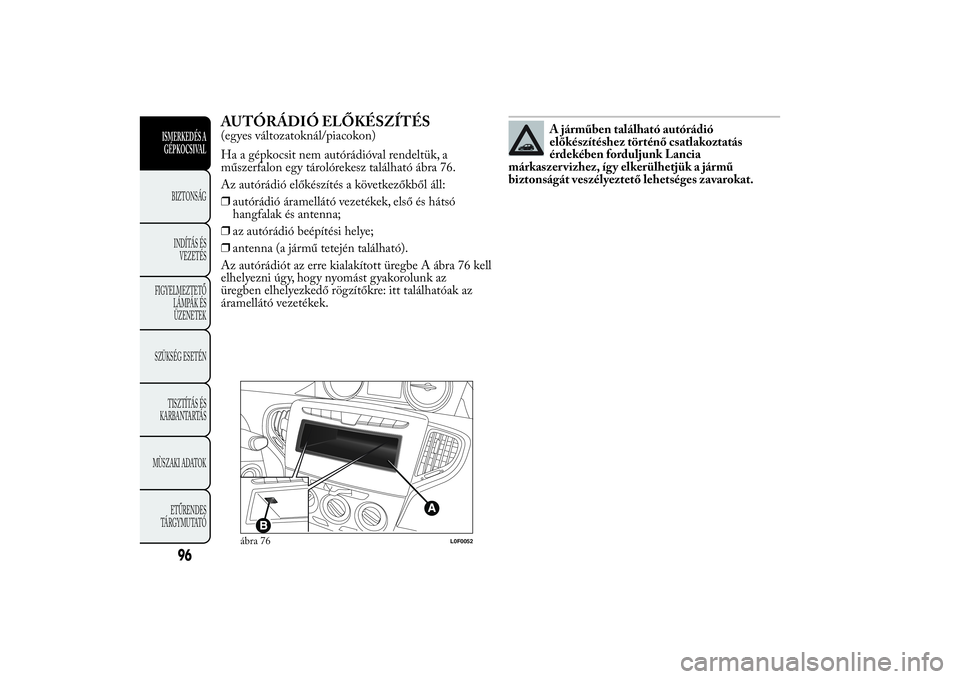

AUTÓRÁDIÓ ELŐKÉSZÍTÉS(egyes változatoknál/piacokon)
Ha a gépkocsit nem autórádióval rendeltük, a
műszerfalon egy tárolórekesz található ábra 76.
Az autórádió előkészítés a következőkből áll:
❒autórádió áramellátó vezetékek, első és hátsó
hangfalak és antenna;
❒az autórádió beépítési helye;
❒antenna (a jármű tetején található).
Az autórádiót az erre kialakított üregbe A ábra 76 kell
elhelyezni úgy, hogy nyomást gyakorolunk az
üregben elhelyezkedő rögzítőkre: itt találhatóak az
áramellátó vezetékek.
A járműben található autórádió
előkészítéshez történő csatlakoztatás
érdekében forduljunk Lancia
márkaszer vizhez, így elkerülhetjük a jármű
biztonságát veszélyeztető lehetséges zavarokat.
ábra 76
L0F0052
96
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

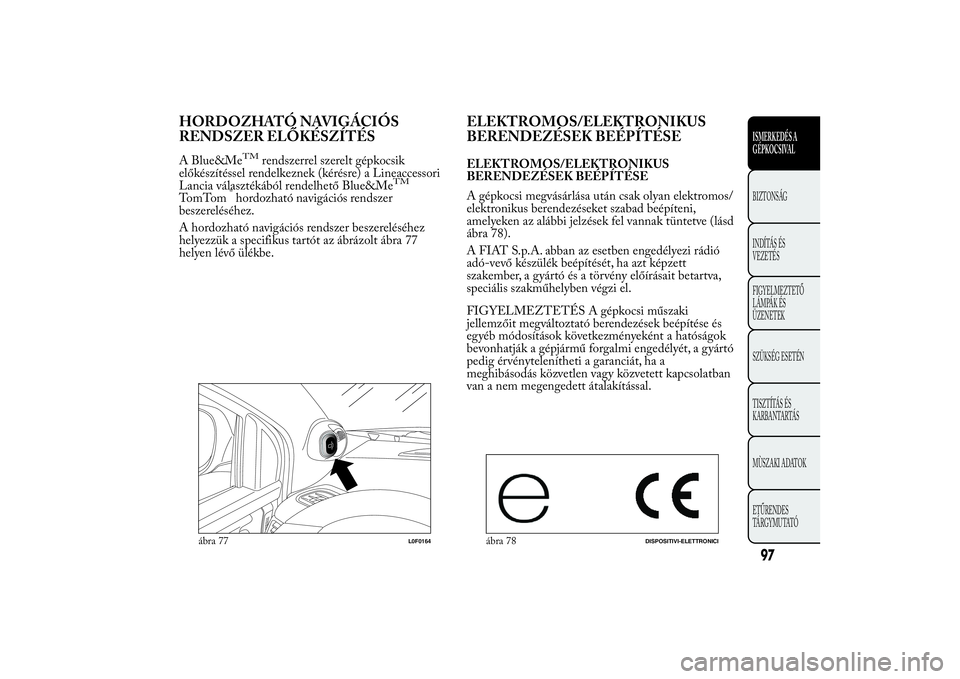

HORDOZHATÓ NAVIGÁCIÓS
RENDSZER ELŐKÉSZÍTÉSA Blue&Me
TM
rendszerrel szerelt gépkocsik
előkészítéssel rendelkeznek (kérésre) a Lineaccessori
Lancia választékából rendelhető Blue&Me
TM
To m To m
®hordozható navigációs rendszer
beszereléséhez.
A hordozható navigációs rendszer beszereléséhez
helyezzük a specifikus tartót az ábrázolt ábra 77
helyen lévő ülékbe.
ELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSEELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSE
A gépkocsi megvásárlása után csak olyan elektromos/
elektronikus berendezéseket szabad beépíteni,
amelyeken az alábbi jelzések fel vannak tüntetve (lásd
ábra 78).
A FIAT S.p.A. abban az esetben engedélyezi rádió
adó-vevő készülék beépítését, ha azt képzett
szakember, a gyártó és a törvény előírásait betartva,
speciális szakműhelyben végzi el.
FIGYELMEZTETÉS A gépkocsi műszaki
jellemzőit megváltoztató berendezések beépítése és
egyéb módosítások következményeként a hatóságok
bevonhatják a gépjármű forgalmi engedélyét, a gyártó
pedig érvénytelenítheti a garanciát, ha a
meghibásodás közvetlen vagy közvetett kapcsolatban
van a nem megengedett átalakítással.
ábra 77
L0F0164
ábra 78
DISPOSITIVI-ELETTRONICI
97ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

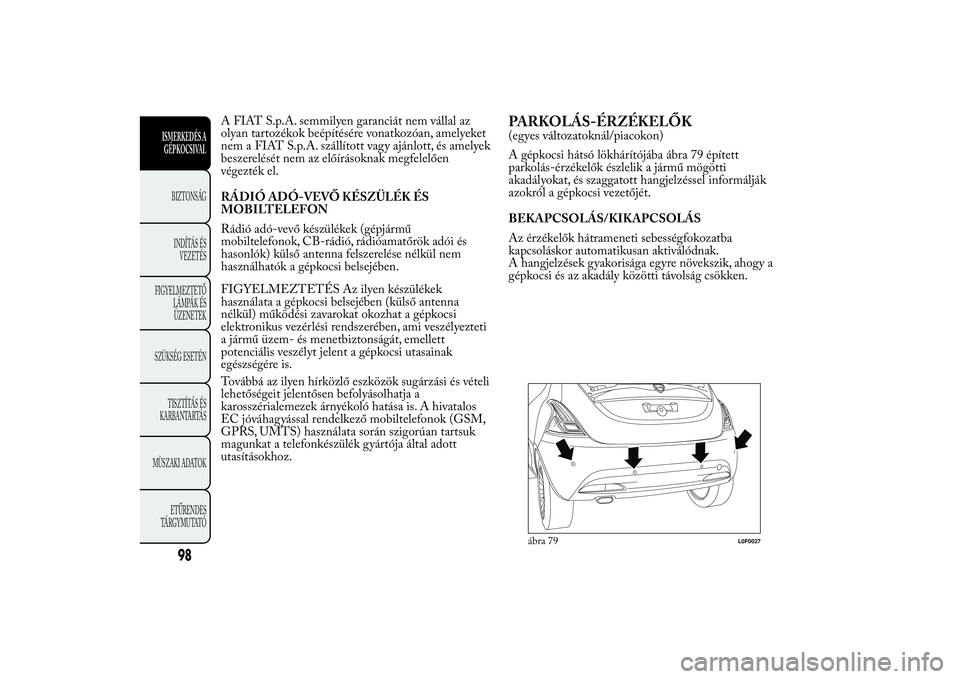

A FIAT S.p.A. semmilyen garanciát nem vállal az
olyan tartozékok beépítésére vonatkozóan, amelyeket
nem a FIAT S.p.A. szállított vagy ajánlott, és amelyek
beszerelését nem az előírásoknak megfelelően
végezték el.
RÁDIÓ ADÓ-VEVŐ KÉSZÜLÉK ÉS
MOBILTELEFON
Rádió adó-vevő készülékek (gépjármű
mobiltelefonok, CB-rádió, rádióamatőrök adói és
hasonlók) külső antenna felszerelése nélkül nem
használhatók a gépkocsi belsejében.
FIGYELMEZTETÉS Az ilyen készülékek
használata a gépkocsi belsejében (külső antenna
nélkül) működési zavarokat okozhat a gépkocsi
elektronikus vezérlési rendszerében, ami veszélyezteti
a jármű üzem- és menetbiztonságát, emellett
potenciális veszélyt jelent a gépkocsi utasainak
egészségére is.
Továbbá az ilyen hírközlő eszközök sugárzási és vételi
lehetőségeit jelentősen befolyásolhatja a
karosszérialemezek árnyékoló hatása is. A hivatalos
EC jóváhagyással rendelkező mobiltelefonok (GSM,
GPRS, UMTS) használata során szigorúan tartsuk
magunkat a telefonkészülék gyártója által adott
utasításokhoz.
PARKOLÁS-ÉRZÉKELŐK(egyes változatoknál/piacokon)
A gépkocsi hátsó lökhárítójába ábra 79 épített
parkolás-érzékelők észlelik a jármű mögötti
akadályokat, és szaggatott hangjelzéssel informálják
azokról a gépkocsi vezetőjét.
BEKAPCSOLÁS/KIKAPCSOLÁS
Az érzékelők hátrameneti sebességfokozatba
kapcsoláskor automatikusan aktiválódnak.
A hangjelzések gyakorisága egyre növekszik, ahogy a
gépkocsi és az akadály közötti távolság csökken.
LANCIA
ábra 79
L0F0027
98
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETŐ HANGJELZÉS
Hátrameneti sebességfokozatba kapcsoláskor és hátsó
akadály jelenlétében a rendszer az akadály lökhárítótól
való távolságának függvényében, szaggatott
hangjelzéssel tájékoztatja a vezetőt.
A hangjelzés gyakoriságának változása:
❒a hangjelzések gyakorisága növekszik, ha a jármű és
az akadály közötti távolság csökken;
❒a hangjelzés folyamatossá válik, amikor a jármű és
az akadály közötti távolság kb. 30 cm-nél kisebbre
csökken, és megszűnik, amint a távolság növekedni
kezd;
❒a távolság állandó értéken maradása esetén a
hangjelzések gyakorisága nem változik.
Ha az érzékelők egynél több akadályt észlelnek, a
hangjelzés a legközelebbi tárgy távolságáról
tájékoztat.
ÜZEMZAVAROK JELZÉSE
A parkolás-érzékelők esetleges meghibásodását a
hátramenet kapcsolásakor a műszercsoport
figyelmeztető lámpájának felgyulladása és egyes
változatoknál a multifunkcionális kijelzőn az erre
vonatkozó üzenet megjelenése jelzi (egyes
változatoknál/piacokon) (lásd a „Figyelmeztető
lámpák és üzenetek” című fejezetet).MŰKÖDÉS UTÁNFUTÓ VONTATÁSAKOR
A parkolás-érzékelők automatikusan kikapcsolnak,
amikor az utánfutó áramellátó kábel elektromos
csatlakozóját a vonóhorog csatlakozóaljzatába
illesztjük.
A parkolás-érzékelők automatikusan bekapcsolnak,
amikor lekötjük az utánfutó elektromos csatlakozását.
A parkolást segítő rendszer megfelelő
működése érdekében elengedhetetlen, hog y
az érzékelők mindig tiszták, sártól, portól,
hótól, jégtől mentesek legyenek. Az érzékelők
tisztításakor feltétlenül ügyeljünk arra, hogy meg ne
sértsük vag y karcoljuk meg azokat; ennek
érdekében tehát ne használjunk száraz, kemény,
dur va textildarabot. Az érzékelőket mindig tiszta,
esetleg autósamponos vízzel mossuk le.
Autómosóban a nagynyomású vízzel vagy gőzzel
való tisztításkor csak röviden mossuk az érzékelőt,
és a fúvókát legalább 10 cm távolságra tartsuk.
ÁLTALÁNOS FIGYELMEZTETÉSEK
❒A gépkocsival való parkoláskor fordítsunk különös
figyelmet az olyan akadályokra, amelyek az
érzékelők felett vagy alatt helyezkednek el.
❒Bizonyos körülmények között előfordulhat, hogy
egyes tárgyak olyan közel vannak a gépkocsihoz,
hogy az érzékelők nem érzékelik azokat, így
sérülést okozhatunk a gépkocsin vagy a tárgyakon.
99ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

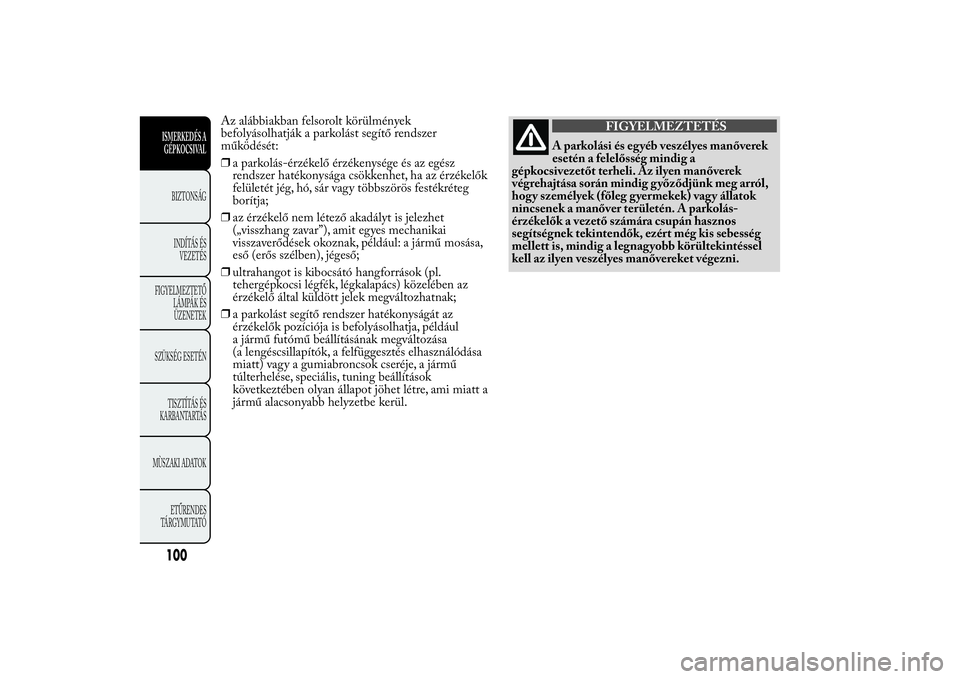

Az alábbiakban felsorolt körülmények
befolyásolhatják a parkolást segítő rendszer
működését:
❒a parkolás-érzékelő érzékenysége és az egész
rendszer hatékonysága csökkenhet, ha az érzékelők
felületét jég, hó, sár vagy többszörös festékréteg
borítja;
❒az érzékelő nem létező akadályt is jelezhet
(„visszhang zavar”), amit egyes mechanikai
visszaverődések okoznak, például: a jármű mosása,
eső (erős szélben), jégeső;
❒ultrahangot is kibocsátó hangforrások (pl.
tehergépkocsi légfék, légkalapács) közelében az
érzékelő által küldött jelek megváltozhatnak;
❒a parkolást segítő rendszer hatékonyságát az
érzékelők pozíciója is befolyásolhatja, például
a jármű futómű beállításának megváltozása
(a lengéscsillapítók, a felfüggesztés elhasználódása
miatt) vagy a gumiabroncsok cseréje, a jármű
túlterhelése, speciális, tuning beállítások
következtében olyan állapot jöhet létre, ami miatt a
jármű alacsonyabb helyzetbe kerül.
FIGYELMEZTETÉS
A parkolási és egyéb veszélyes manőverek
esetén a felelősség mindig a
gépkocsivezetőt terheli. Az ilyen manőverek
végrehajtása során mindig győződjünk meg arról,
hogy személyek (főleg gyermekek) vagy állatok
nincsenek a manőver területén. A parkolás-
érzékelők a vezető számára csupán hasznos
segítségnek tekintendők, ezért még kis sebesség
mellett is, mindig a legnagyobb körültekintéssel
kell az ilyen veszélyes manővereket végezni.
100ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

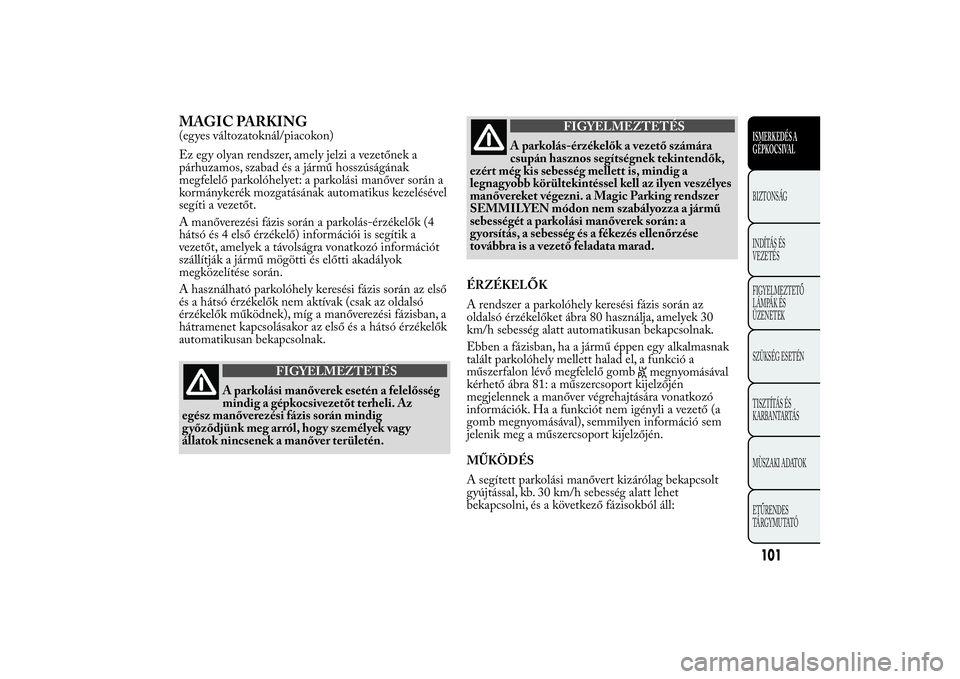

MAGIC PARKING(egyes változatoknál/piacokon)
Ez egy olyan rendszer, amely jelzi a vezetőnek a
párhuzamos, szabad és a jármű hosszúságának
megfelelő parkolóhelyet: a parkolási manőver során a
kormánykerék mozgatásának automatikus kezelésével
segíti a vezetőt.
A manőverezési fázis során a parkolás-érzékelők (4
hátsó és 4 első érzékelő) információi is segítik a
vezetőt, amelyek a távolságra vonatkozó információt
szállítják a jármű mögötti és előtti akadályok
megközelítése során.
A használható parkolóhely keresési fázis során az első
és a hátsó érzékelők nem aktívak (csak az oldalsó
érzékelők működnek), míg a manőverezési fázisban, a
hátramenet kapcsolásakor az első és a hátsó érzékelők
automatikusan bekapcsolnak.
FIGYELMEZTETÉS
A parkolási manőverek esetén a felelősség
mindig a gépkocsivezetőt terheli. Az
egész manőverezési fázis során mindig
győződjünk meg arról, hogy személyek vag y
állatok nincsenek a manőver területén.
FIGYELMEZTETÉS
A parkolás-érzékelők a vezető számára
csupán hasznos segítségnek tekintendők,
ezért még kis sebesség mellett is, mindig a
legnagyobb körültekintéssel kell az ilyen veszélyes
manővereket végezni. a Magic Parking rendszer
SEMMILYEN módon nem szabályozza a jármű
sebességét a parkolási manőverek során: a
gyorsítás, a sebesség és a fékezés ellenőrzése
továbbra is a vezető feladata marad.
ÉRZÉKELŐK
A rendszer a parkolóhely keresési fázis során az
oldalsó érzékelőket ábra 80 használja, amelyek 30
km/h sebesség alatt automatikusan bekapcsolnak.
Ebben a fázisban, ha a jármű éppen egy alkalmasnak
talált parkolóhely mellett halad el, a funkció a
műszerfalon lévő megfelelő gomb
megnyomásával
kérhető ábra 81: a műszercsoport kijelzőjén
megjelennek a manőver végrehajtására vonatkozó
információk. Ha a funkciót nem igényli a vezető (a
gomb megnyomásával), semmilyen információ sem
jelenik meg a műszercsoport kijelzőjén.
MŰKÖDÉS
A segített parkolási manővert kizárólag bekapcsolt
gyújtással, kb. 30 km/h sebesség alatt lehet
bekapcsolni, és a következő fázisokból áll:
101ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒Bekapcsolás:A gomb
megnyomására elkezdődik
a keresési fázis.
❒Keresés:az oldalsó érzékelők segítségével a
rendszer folyamatosan keresi a jármű méretének
megfelelő szabad parkolóhelyet. A vezető az
irányjelzőkkel választja ki, hogy az úttest melyik
oldalán szándékozik parkolni (az irányjelzőktőlszármazó információ hiányában vagy bekapcsolt
elakadásjelzőkkel a keresés az utas felőli oldalon
folyik).
FIGYELMEZTETÉS A parkolóhely KERESÉSI
fázis kikapcsol, ha 10 perc alatt nem talált egy
megfelelő parkolóhelyet.
❒Azonosítás:ha a rendszer azonosít egy, a járművel
párhuzamos szabad, és a jármű méretének
megfelelő parkolóhelyet, jelzi annak helyét, és
megadja a beállási manőver megkezdéséhez
elvégzendő műveleteket.
❒Manőver:a vezetőtől kéri a hátramenet kapcsolását
és a kormánykerék elengedését, valamint a
gázpedál, a fék és a tengelykapcsoló (manuális váltó
esetén) vagy a gázpedál és a fék (automata váltó
esetén) (egyes változatoknál/piacokon) kezelését. A
parkolási helyzetbe hátramenetben történő beállás
során a rendszer automatikusan kezeli a
kormánykereket. A parkolóhely méretétől függően
a manőver befejeződhet hátramenetben, vagy
további manőverek elvégzésére lehet szükség mind
előremeneti, mind hátrameneti fokozatban. Az
első manőver után, a hátsó hangjelzőtől származó
folyamatos hang elérésekor a rendszer arra kéri
a vezetőt, hogy vegye ki a váltót hátramenetből, és
kapcsoljon előremeneti fokozatba. Ha nem
elegendő, a folyamatos hang elérésekor a rendszer
arra kéri a vezetőt, hogy kapcsoljon hátramenetbe.
A félautomatikus manőver akkor fejeződik be,
amikor a kijelzőn megjelenik a „Terminare
ábra 80
L0F0036
ábra 81
L0F0037
102ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
manualmente” [Fejezze be manuálisan] üzenet.
