2012 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

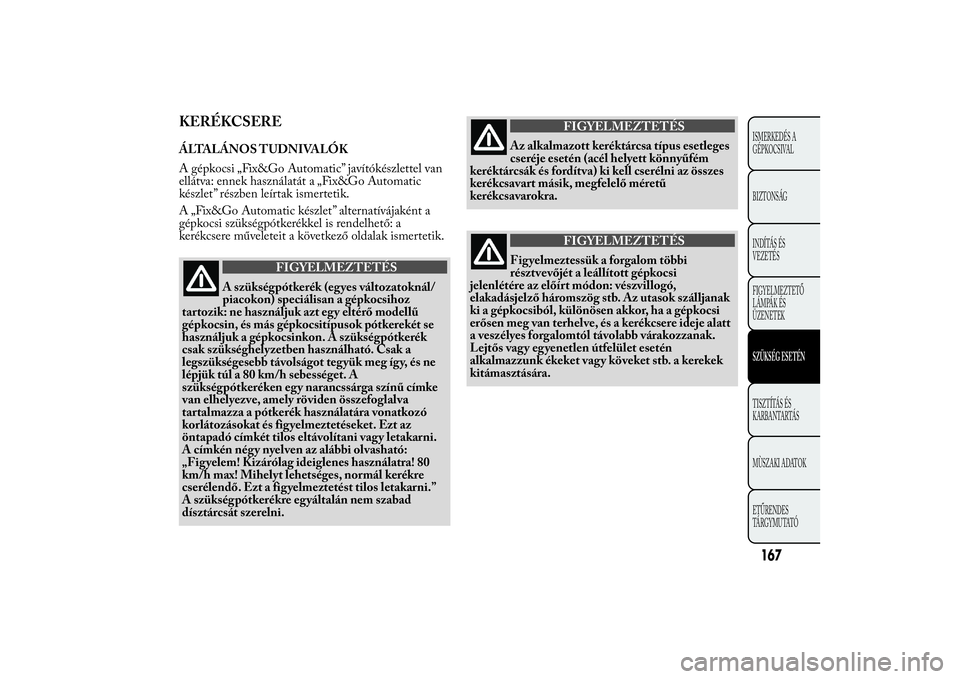

KERÉKCSEREÁLTALÁNOS TUDNIVALÓK
A gépkocsi „Fix&Go Automatic” javítókészlettel van
ellátva: ennek használatát a „Fix&Go Automatic
készlet” részben leírtak ismertetik.
A „Fix&Go Automatic készlet” alternatívájaként a
gépkocsi szükségpótkerékkel is rendelhető: a
kerékcsere műveleteit a következő oldalak ismertetik.
FIGYELMEZTETÉS
A szükségpótkerék (egyes változatoknál/
piacokon) speciálisan a gépkocsihoz
tartozik: ne használjuk azt egy eltérő modellű
gépkocsin, és más gépkocsitípusok pótkerekét se
használjuk a gépkocsinkon. A szükségpótkerék
csak szükséghelyzetben használható. Csak a
legszükségesebb távolságot tegyük meg így, és ne
lépjük túl a 80 km/h sebességet. A
szükségpótkeréken egy narancssárga színű címke
van elhelyezve, amely röviden összefoglalva
tartalmazza a pótkerék használatára vonatkozó
korlátozásokat és figyelmeztetéseket. Ezt az
öntapadó címkét tilos eltávolítani vagy letakarni.
A címkén négy nyelven az alábbi olvasható:
„Figyelem! Kizárólag ideiglenes használatra! 80
km/h max! Mihelyt lehetséges, normál kerékre
cserélendő. Ezt a figyelmeztetést tilos letakarni.”
A szükségpótkerékre eg yáltalán nem szabad
dísztárcsát szerelni.
FIGYELMEZTETÉS
Az alkalmazott keréktárcsa típus esetleges
cseréje esetén (acél helyett könnyűfém
keréktárcsák és fordítva) ki kell cserélni az összes
kerékcsavart másik, megfelelő méretű
kerékcsavarokra.
FIGYELMEZTETÉS
Figyelmeztessük a forgalom többi
résztvevőjét a leállított gépkocsi
jelenlétére az előírt módon: vészvillogó,
elakadásjelző háromszög stb. Az utasok szálljanak
ki a gépkocsiból, különösen akkor, ha a gépkocsi
erősen meg van terhelve, és a kerékcsere ideje alatt
a veszélyes forgalomtól távolabb várakozzanak.
Lejtős vagy egyenetlen útfelület esetén
alkalmazzunk ékeket vagy köveket stb. a kerekek
kitámasztására.
167ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

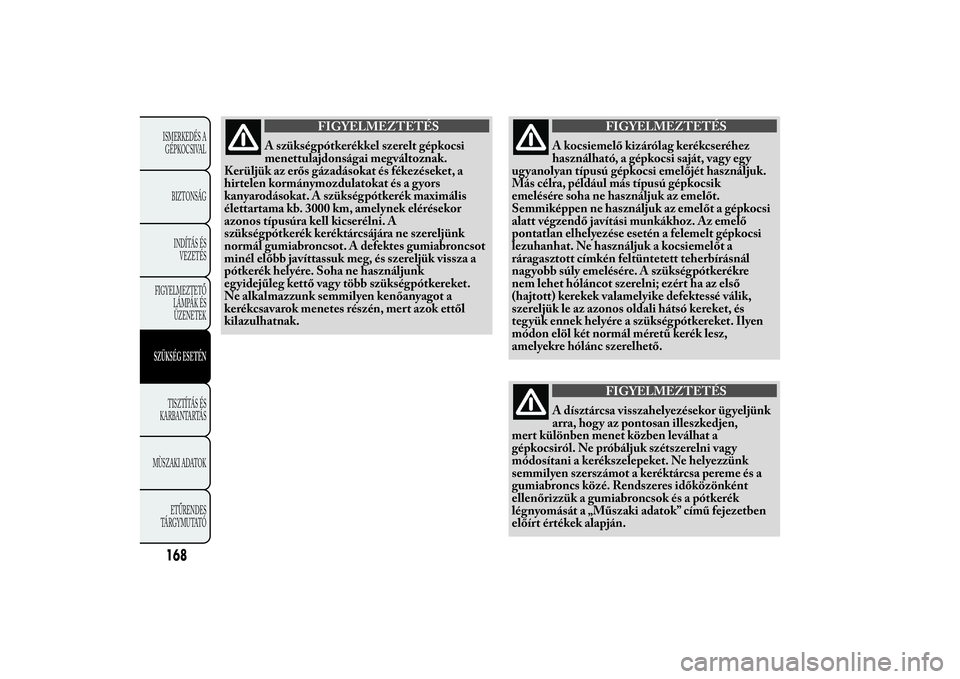

FIGYELMEZTETÉS
A szükségpótkerékkel szerelt gépkocsi
menettulajdonságai megváltoznak.
Kerüljük az erős gázadásokat és fékezéseket, a
hirtelen kormánymozdulatokat és a gyors
kanyarodásokat. A szükségpótkerék maximális
élettartama kb. 3000 km, amelynek elérésekor
azonos típusúra kell kicserélni. A
szükségpótkerék keréktárcsájára ne szereljünk
normál gumiabroncsot. A defektes gumiabroncsot
minél előbb javíttassuk meg, és szereljük vissza a
pótkerék helyére. Soha ne használjunk
egyidejűleg kettő vagy több szükségpótkereket.
Ne alkalmazzunk semmilyen kenőanyagot a
kerékcsavarok menetes részén, mert azok ettől
kilazulhatnak.
FIGYELMEZTETÉS
A kocsiemelő kizárólag kerékcseréhez
használható, a gépkocsi saját, vag y eg y
ugyanolyan típusú gépkocsi emelőjét használjuk.
Más célra, például más típusú gépkocsik
emelésére soha ne használjuk az emelőt.
Semmiképpen ne használjuk az emelőt a gépkocsi
alatt végzendő javítási munkákhoz. Az emelő
pontatlan elhelyezése esetén a felemelt gépkocsi
lezuhanhat. Ne használjuk a kocsiemelőt a
ráragasztott címkén feltüntetett teherbírásnál
nag yobb súly emelésére. A szükségpótkerékre
nem lehet hóláncot szerelni; ezért ha az első
(hajtott) kerekek valamelyike defektessé válik,
szereljük le az azonos oldali hátsó kereket, és
teg yük ennek helyére a szükségpótkereket. Ilyen
módon elöl két normál méretű kerék lesz,
amelyekre hólánc szerelhető.
FIGYELMEZTETÉS
A dísztárcsa visszahelyezésekor ügyeljünk
arra, hogy az pontosan illeszkedjen,
mert különben menet közben leválhat a
gépkocsiról. Ne próbáljuk szétszerelni vag y
módosítani a kerékszelepeket. Ne helyezzünk
semmilyen szerszámot a keréktárcsa pereme és a
gumiabroncs közé. Rendszeres időközönként
ellenőrizzük a gumiabroncsok és a pótkerék
légnyomását a „Műszaki adatok” című fejezetben
előírt értékek alapján.
168ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

EMELŐ
Jegyezzük meg a következőket:
❒a kocsiemelő tömege 1,76 kg;
❒a kocsiemelő nem igényel beállítást;
❒a kocsiemelő nem javítható; meghibásodás esetén
másik eredetire kell cserélni;
❒a meghajtókar kivételével semmilyen szerszám nem
szerelhető a kocsiemelőre.
A kerékcserét az alábbiak szerint végezzük el:
❒állítsuk meg a gépkocsit olyan helyen, ahol a
kerékcserét biztonságosan és a forgalom zavarása
nélkül végre lehet hajtani. A talaj lehetőleg sík
és kellően szilárd legyen;
❒állítsuk le a motort, húzzuk be a kéziféket, és
kapcsoljuk az első vagy a hátrameneti
sebességfokozatot.. Vegyük fel a (törvényileg
kötelezően előírt) fényvisszaverő mellényt, mielőtt
kiszállunk a gépkocsiból;
❒nyissuk ki a csomagteret, húzzuk meg a nyelvet A
ábra 115, és emeljük fel a kárpitot;
❒a szerszámtartóban elhelyezkedő A ábra 116 kulcs
segítségével, hajtsuk ki a rögzítőszerkezetet, fogjuk
megaBszerszámtartót, és helyezzük azt el a
cserélendő kerék közelében. Ezután vegyük elő a C
szükségpótkereket;
❒az A ábra 117 kerékkulccsal kb. egy fordulattal
lazítsuk meg a kerékcsavarokat. Könnyűfém
keréktárcsákkal szerelt jármű esetén rázzuk meg a
gépkocsit, hogy megkönnyítsük a keréktárcsa
elválását a kerékagytól;❒helyezzük a kocsiemelőt a jármű alá, a cserélendő
kerék közelébe;
❒az A ábra 118 emelőorsó végének forgatásával
nyissuk ki annyira a kocsiemelőt, hogy a B ábra 119
emelőfej megfelelően illeszkedjen a C hossztartóra
(magán a hossztartón lévő jelzésnek megfelelő
helyre);
ábra 115
L0F0099
ábra 116
L0F0183
169ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

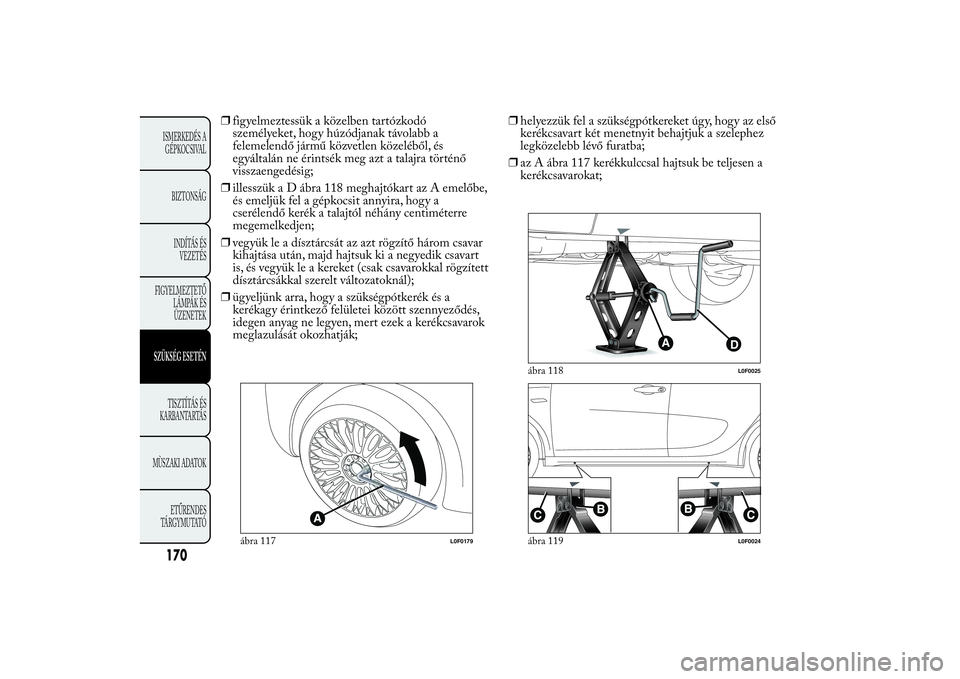

❒figyelmeztessük a közelben tartózkodó
személyeket, hogy húzódjanak távolabb a
felemelendő jármű közvetlen közeléből, és
egyáltalán ne érintsék meg azt a talajra történő
visszaengedésig;
❒illesszük a D ábra 118 meghajtókart az A emelőbe,
és emeljük fel a gépkocsit annyira, hogy a
cserélendő kerék a talajtól néhány centiméterre
megemelkedjen;
❒vegyük le a dísztárcsát az azt rögzítő három csavar
kihajtása után, majd hajtsuk ki a negyedik csavart
is, és vegyük le a kereket (csak csavarokkal rögzített
dísztárcsákkal szerelt változatoknál);
❒ügyeljünk arra, hogy a szükségpótkerék és a
kerékagy érintkező felületei között szennyeződés,
idegen anyag ne legyen, mert ezek a kerékcsavarok
meglazulását okozhatják;❒helyezzük fel a szükségpótkereket úgy, hogy az első
kerékcsavart két menetnyit behajtjuk a szelephez
legközelebb lévő furatba;
❒az A ábra 117 kerékkulccsal hajtsuk be teljesen a
kerékcsavarokat;
ábra 117
L0F0179
ábra 118
L0F0025
ábra 119
L0F0024
170ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

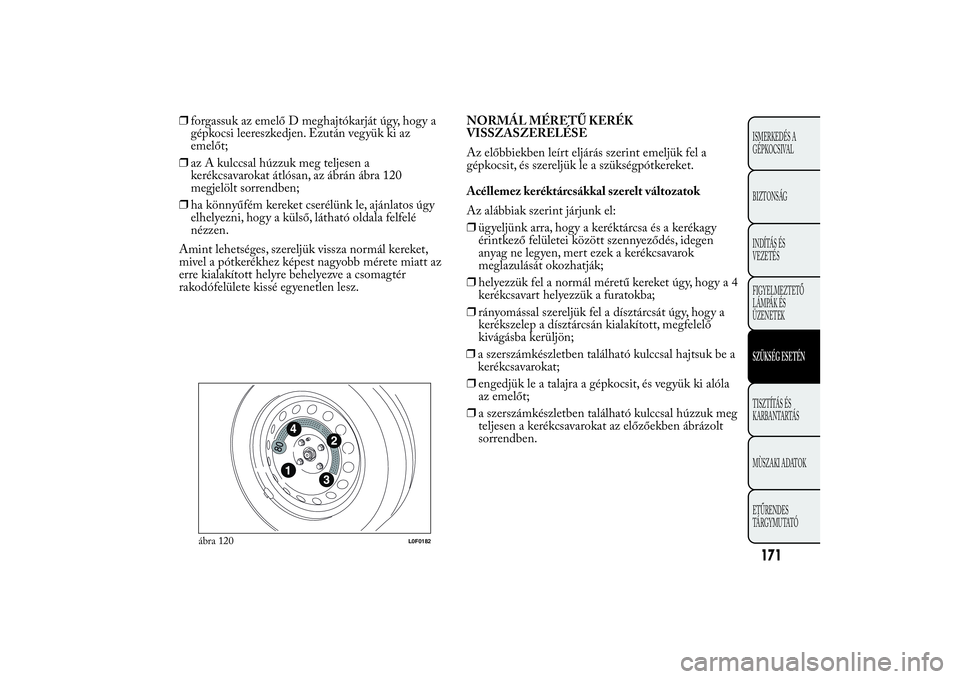

❒forgassuk az emelő D meghajtókarját úgy, hogy a
gépkocsi leereszkedjen. Ezután vegyük ki az
emelőt;
❒az A kulccsal húzzuk meg teljesen a
kerékcsavarokat átlósan, az ábrán ábra 120
megjelölt sorrendben;
❒ha könnyűfém kereket cserélünk le, ajánlatos úgy
elhelyezni, hogy a külső, látható oldala felfelé
nézzen.
Amint lehetséges, szereljük vissza normál kereket,
mivel a pótkerékhez képest nagyobb mérete miatt az
erre kialakított helyre behelyezve a csomagtér
rakodófelülete kissé egyenetlen lesz.NORMÁL MÉRETŰ KERÉK
VISSZASZERELÉSE
Az előbbiekben leírt eljárás szerint emeljük fel a
gépkocsit, és szereljük le a szükségpótkereket.
Acéllemez keréktárcsákkal szerelt változatok
Az alábbiak szerint járjunk el:
❒ügyeljünk arra, hogy a keréktárcsa és a kerékagy
érintkező felületei között szennyeződés, idegen
anyag ne legyen, mert ezek a kerékcsavarok
meglazulását okozhatják;
❒helyezzük fel a normál méretű kereket úgy, hogy a 4
kerékcsavart helyezzük a furatokba;
❒a szerszámkészletben található kulccsal hajtsuk be a
kerékcsavarokat; ❒rányomással szereljük fel a dísztárcsát úgy, hogy a
kerékszelep a dísztárcsán kialakított, megfelelő
kivágásba kerüljön;
❒engedjük le a talajra a gépkocsit, és vegyük ki alóla
az emelőt;
❒a szerszámkészletben található kulccsal húzzuk meg
teljesen a kerékcsavarokat az előzőekben ábrázolt
sorrendben.
ábra 120
L0F0182
171ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

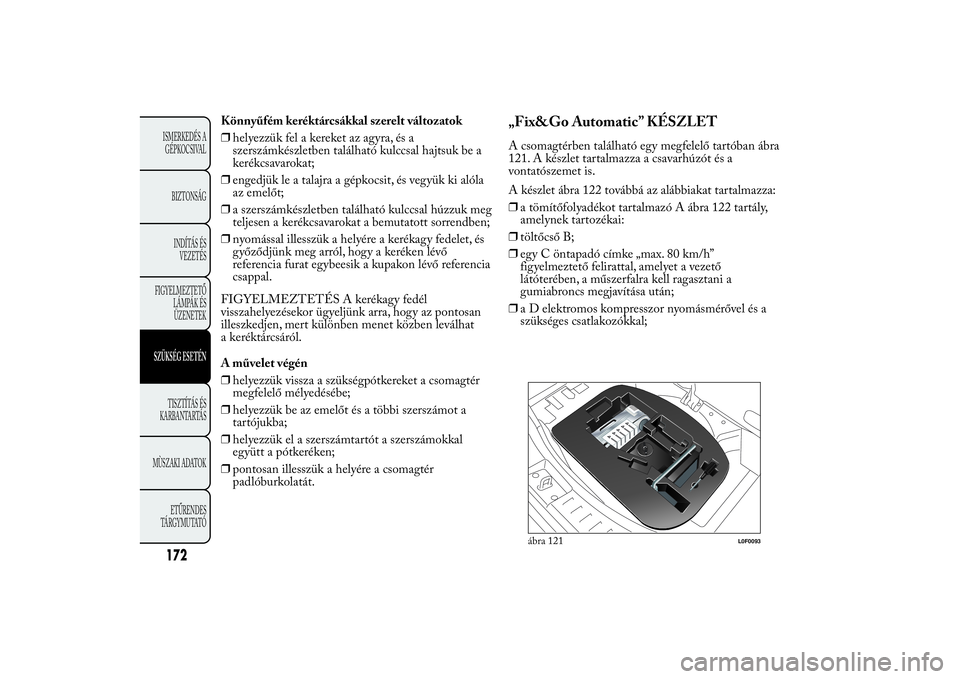

Könnyűfém keréktárcsákkal szerelt változatok
❒helyezzük fel a kereket az agyra, és a
szerszámkészletben található kulccsal hajtsuk be a
kerékcsavarokat;
❒engedjük le a talajra a gépkocsit, és vegyük ki alóla
az emelőt;
❒a szerszámkészletben található kulccsal húzzuk meg
teljesen a kerékcsavarokat a bemutatott sorrendben;
❒nyomással illesszük a helyére a kerékagy fedelet, és
győződjünk meg arról, hogy a keréken lévő
referencia furat egybeesik a kupakon lévő referencia
csappal.
FIGYELMEZTETÉS A kerékagy fedél
visszahelyezésekor ügyeljünk arra, hogy az pontosan
illeszkedjen, mert különben menet közben leválhat
a keréktárcsáról.
A művelet végén
❒helyezzük vissza a szükségpótkereket a csomagtér
megfelelő mélyedésébe;
❒helyezzük be az emelőt és a többi szerszámot a
tartójukba;
❒helyezzük el a szerszámtartót a szerszámokkal
együtt a pótkeréken;
❒pontosan illesszük a helyére a csomagtér
padlóburkolatát.
„Fix&Go Automatic” KÉSZLETA csomagtérben található egy megfelelő tartóban ábra
121. A készlet tartalmazza a csavarhúzót és a
vontatószemet is.
A készlet ábra 122 továbbá az alábbiakat tartalmazza:
❒a tömítőfolyadékot tartalmazó A ábra 122 tartály,
amelynek tartozékai:
❒töltőcső B;
❒egy C öntapadó címke „max. 80 km/h”
figyelmeztető felirattal, amelyet a vezető
látóterében, a műszerfalra kell ragasztani a
gumiabroncs megjavítása után;
❒a D elektromos kompresszor nyomásmérővel és a
szükséges csatlakozókkal;
ábra 121
L0F0093
172ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒útmutató (lásd ábra 123) a gumiabroncs gyorsjavító
készlet gyors és szakszerű használatához, továbbá a
gumijavító szakműhelyben való bemutatáshoz a
végleges javítás előtt;
❒egy pár védőkesztyű a kompresszor oldalán lévő
rekeszben elhelyezve;
❒adapterek különféle eszközök levegővel való
felfújásához.
FIGYELMEZTETÉS
A gumijavító szakműhelybe való
megérkezéskor mutassuk be a használati
útmutatót, amely szerint a gumiabroncsok g yors
javítását elvégeztük.
Ha a gumidefektet idegen test behatolása
okozta, a javítókészlet a gumiabroncs
futófelületén maximálisan 4 mm átmérőjű
károsodás javítására használható.
FIGYELMEZTETÉS
A gumiabroncs oldalfelületén keletkezett
lyukak és sérülések nem javíthatók. Ne
használjuk a gumiabroncs gyorsjavító készletet,
ha a gumiabroncs leengedett állapotban történő
közlekedés következtében károsodott.
ábra 122
L0F0006
ábra 123
L0F0007
173ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

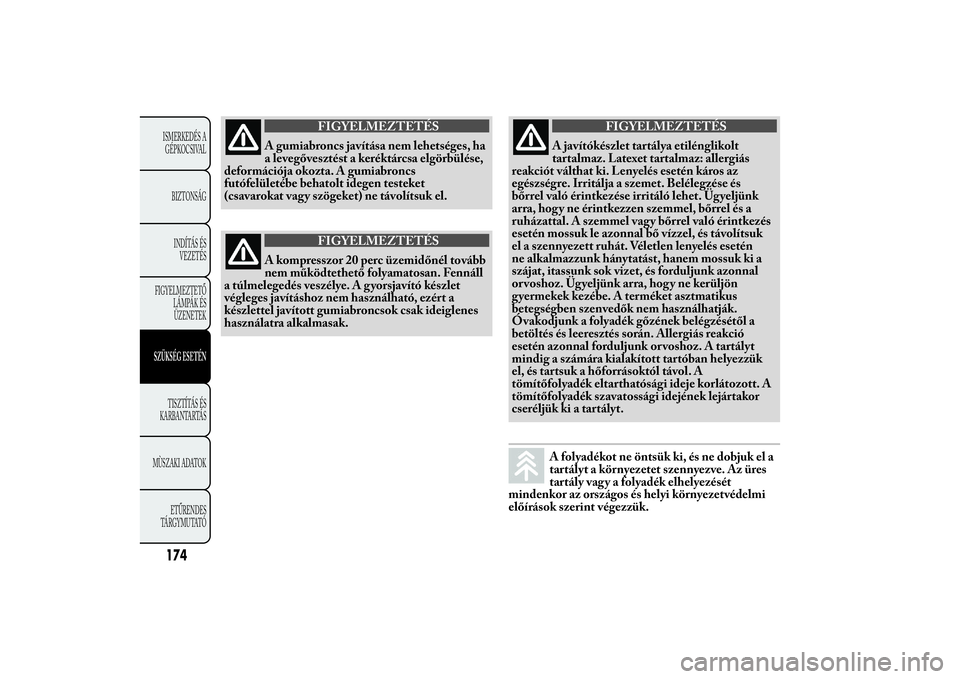

FIGYELMEZTETÉS
A gumiabroncs javítása nem lehetséges, ha
a levegővesztést a keréktárcsa elgörbülése,
deformációja okozta. A gumiabroncs
futófelületébe behatolt idegen testeket
(csavarokat vag y szögeket) ne távolítsuk el.
FIGYELMEZTETÉS
A kompresszor 20 perc üzemidőnél tovább
nem működtethető folyamatosan. Fennáll
a túlmelegedés veszélye. A g yorsjavító készlet
végleges javításhoz nem használható, ezért a
készlettel javított gumiabroncsok csak ideiglenes
használatra alkalmasak.
FIGYELMEZTETÉS
A javítókészlet tartálya etilénglikolt
tartalmaz. Latexet tartalmaz: allergiás
reakciót válthat ki. Lenyelés esetén káros az
egészségre. Irritálja a szemet. Belélegzése és
bőrrel való érintkezése irritáló lehet. Ügyeljünk
arra, hogy ne érintkezzen szemmel, bőrrel és a
ruházattal. A szemmel vagy bőrrel való érintkezés
esetén mossuk le azonnal bő vízzel, és távolítsuk
el a szennyezett ruhát. Véletlen lenyelés esetén
ne alkalmazzunk hánytatást, hanem mossuk ki a
szájat, itassunk sok vizet, és forduljunk azonnal
or voshoz. Ügyeljünk arra, hogy ne kerüljön
gyermekek kezébe. A terméket asztmatikus
betegségben szenvedők nem használhatják.
Óvakodjunk a folyadék gőzének belégzésétől a
betöltés és leeresztés során. Allergiás reakció
esetén azonnal forduljunk or voshoz. A tartályt
mindig a számára kialakított tartóban helyezzük
el, és tartsuk a hőforrásoktól távol. A
tömítőfolyadék eltarthatósági ideje korlátozott. A
tömítőfolyadék szavatossági idejének lejártakor
cseréljük ki a tartályt.A folyadékot ne öntsük ki, és ne dobjuk el a
tartályt a környezetet szennyezve. Az üres
tartály vagy a folyadék elhelyezését
mindenkor az országos és helyi környezetvédelmi
előírások szerint végezzük.
174ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
