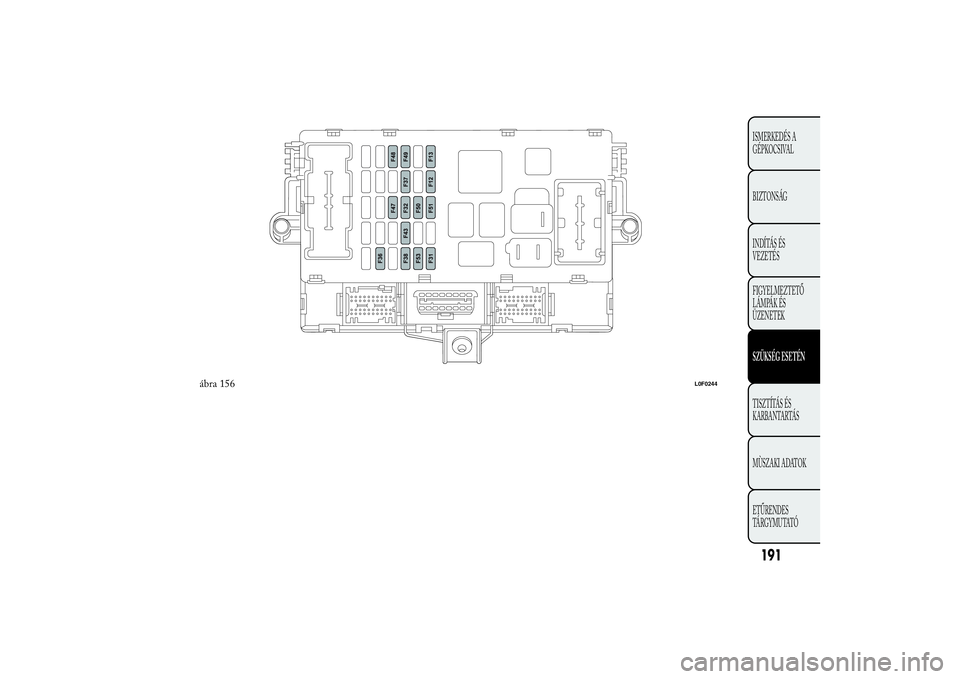

ábra 156
L0F0244
191ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

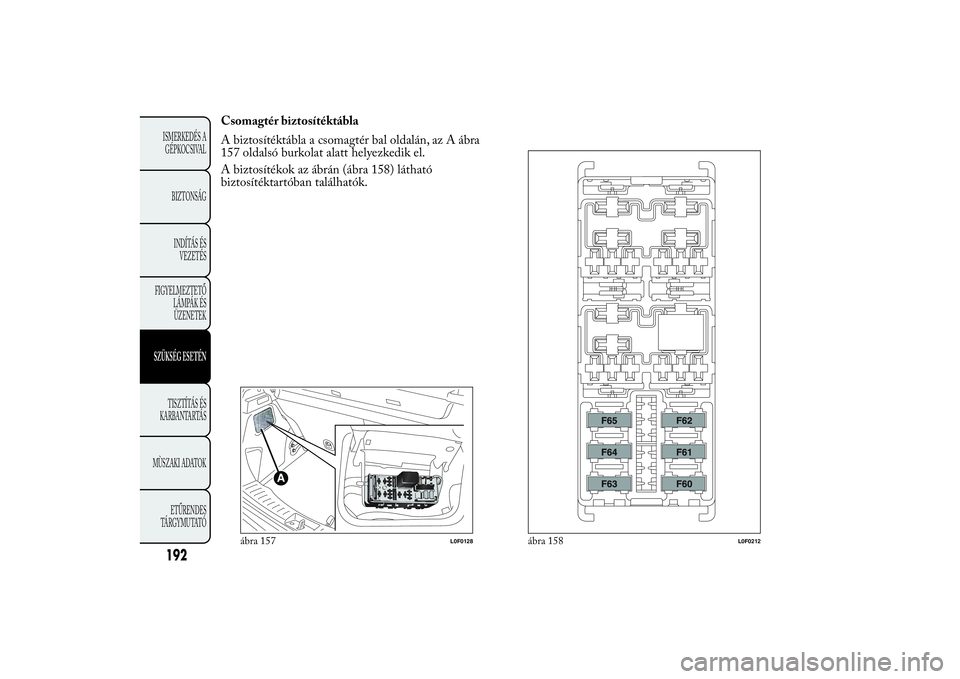

Csomagtér biztosítéktábla
A biztosítéktábla a csomagtér bal oldalán, az A ábra
157 oldalsó burkolat alatt helyezkedik el.
A biztosítékok az ábrán (ábra 158) látható
biztosítéktartóban találhatók.
ábra 157
L0F0128
ábra 158
L0F0212
192ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTORTÉR BIZTOSÍTÉKTÁBLA
ábra 154FOGYASZTÓK BIZTOSÍTÉK AMPER
Body Computer csomópont F01 60
Hátsó biztosítéktábla F02 50
Gyújtáskapcsoló F03 20
Fék csomópont (szivattyú) F04 40
Elektromos kormányrásegítő csomópont F05 70
Egyfokozatú motor hűtőventilátor (motorok
fűtőberendezéssel)F06 20
Kétfokozatú motor hűtőventilátor/Motor hűtőventilátor
alacsony sebességfokozat (légkondicionálóval szerelt
motorok)F06 30
Motor hűtőventilátor magas sebességfokozat F07 40
Ködfényszóró F08 15
Fényszórómosó szivattyú F09 30
Figyelmeztető hangjelzések F10 15
Motor vezérlőrendszer (másodlagos fogyasztók) F11 10
Távolsági fényszórók F14 15
Napfénytető motor F15 20
+15 Motor vezérlőegység csomópont/T10 tekercs F16 7,5
Motor vezérlőegység csomópont (elsődleges fogyasztók)
(0.9 TwinAir 85 LE/1.2 8V 69 LE változatok)F17 10
193ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

194ISMERKEDÉS A GÉPKOCSIVAL BIZTONSÁGINDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KARBANTARTÁS MÙSZAKI ADATOK
ETŰRENDES TÁRGYMUTATÓ
FOGYASZTÓK BIZTOSÍTÉK AMPER Motor vezérlegység csomópont (elsdleges fogyasz- tók) (1.2 8V 69 LE Start&Stop rendszerrel szereltváltozatok)
F17 15
Motor vezérlegység csomópont (elsdleges fogyasz- tók) (1.2 8V 69 LE PB változatok) és Smart Distri-bution Unit (SDU)
F17 15
+30 Motor vezérlegység csomópont/T09 tekercs F18 5 Üzemanyag-szivattyú F19 15Hátsó ablak ftés/küls tükrök ftése F20 30Légkondicionáló kompresszor F21 7,5Áramellátás a motor kábelköteg biztosítéktábla frelétl a motor vezérlegység csomópont számára(0.9 TwinAir 85 LE/1.3 16V Multijet változatok)
F22 15
Áramellátás a motor kábelköteg biztosítéktábla frelétl a motor vezérlegység csomópont számára(1.2 8V 69 LE változatok)
F22 10
Fékberendezés csomópont F23 20 Fékberendezés csomópont/Elektromos kormányrásegít csomópont
F24 7,5
Elektromos szelepek és PB nyomásérzékel áramel- látásának védelme (1.2 8V 69 LE PB változatok)(T20 relé alatt)
F30 7,5
„Blow by heater” funkció (0.9 TwinAir 85 LE/1.3 16V Multijet változatok)
F30 5

195ISMERKEDÉS A GÉPKOCSIVAL BIZTONSÁGINDÍTÁS ÉS VEZETÉS FIGYELMEZTETŐ LÁMPÁK ÉSÜZENETEKSZÜKSÉG ESETÉNTISZTÍTÁS ÉSKARBANTARTÁS MÙSZAKI ADATOKETŰRENDES TÁRGYMUTATÓ

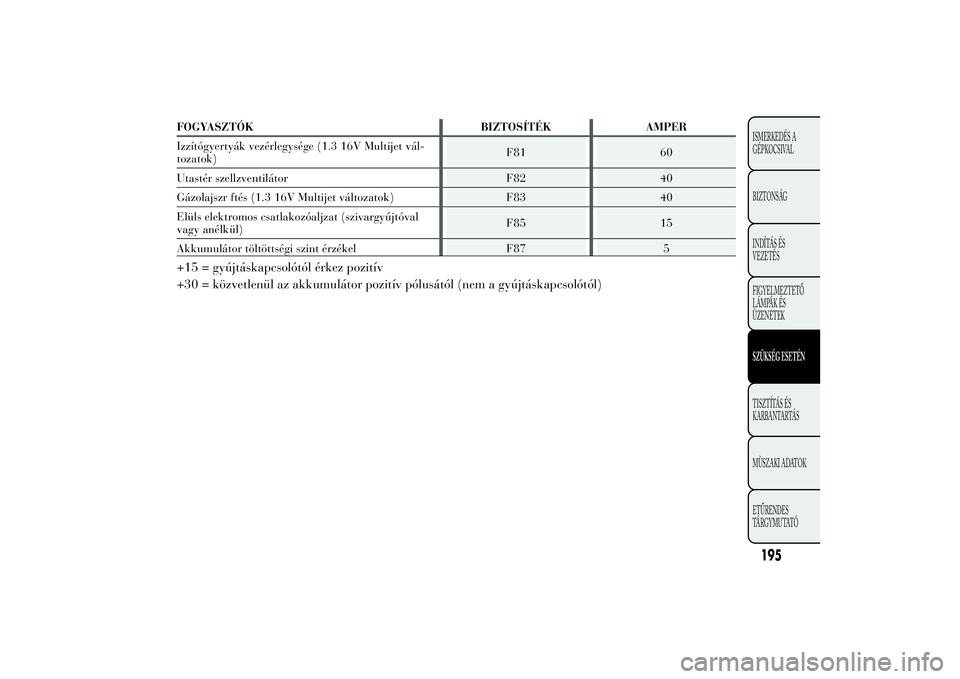

FOGYASZTÓK BIZTOSÍTÉK AMPER Izzítógyertyák vezérlegysége (1.3 16V Multijet vál- tozatok)
F81 60
Utastér szellzventilátor F82 40 Gázolajszr ftés (1.3 16V Multijet változatok) F83 40Elüls elektromos csatlakozóaljzat (szivargyújtóval vagy anélkül)
F85 15
Akkumulátor töltöttségi szint érzékel F87 5+15 = gyújtáskapcsolótól érkez pozitív +30 = közvetlenül az akkumulátor pozitív pólusától (nem a gyújtáskapcsolótól)

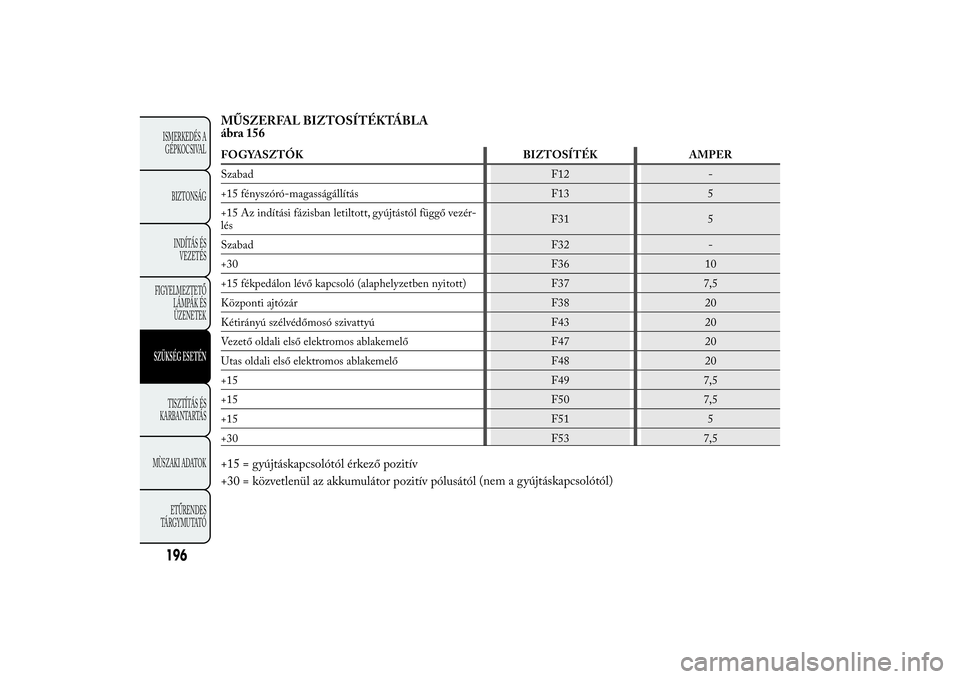

MŰSZERFAL BIZTOSÍTÉKTÁBLA
ábra 156FOGYASZTÓK BIZTOSÍTÉK AMPER
Szabad F12 -
+15 fényszóró-magasságállítás F13 5
+15 Az indítási fázisban letiltott, gyújtástól függő vezér-
lésF31 5
Szabad F32 -
+30 F36 10
+15 fékpedálon lévő kapcsoló (alaphelyzetben nyitott) F37 7,5
Központi ajtózár F38 20
Kétirányú szélvédőmosó szivattyú F43 20
Vezető oldali első elektromos ablakemelő F47 20
Utas oldali első elektromos ablakemelő F48 20
+15 F49 7,5
+15 F50 7,5
+15 F51 5
+30 F53 7,5+15 = gyújtáskapcsolótól érkező pozitív
+30 = közvetlenül az akkumulátor pozitív pólusától(nem a gyújtáskapcsolótól)
196ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

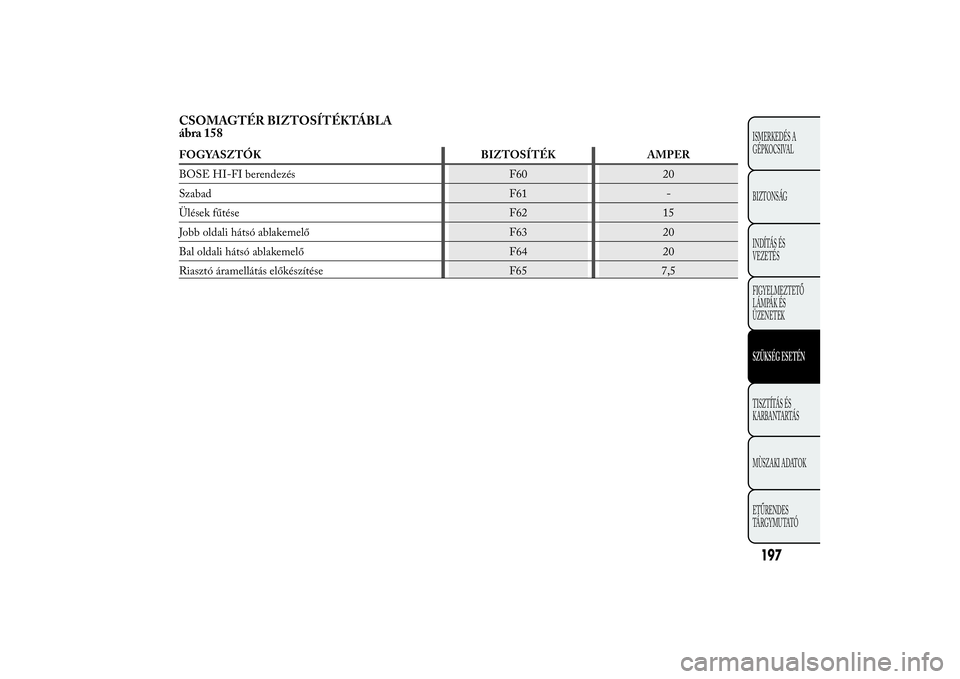

CSOMAGTÉR BIZTOSÍTÉKTÁBLA
