Vezető oldali elülső légzsák
Egy azonnal felfúvódó párnából áll, amely a
kormánykerék közepében kialakított speciális
rekeszben van elhelyezve ábra 108.
FIGYELMEZTETÉS
Vezetés közben tartsuk mindkét kezünket
a kormánykerék kerületén, hog y a légzsák
működésekor a felfúvódást ne akadályozzuk. Ne
előrehajolva vezessünk, hanem üljünk egyenesen,
a hátunkkal az üléstámlának támaszkodva.Utas oldali elülső légzsák
Egy azonnal felfúvódó, a vezető oldalinál nagyobb
térfogatú párnából áll, amely a műszerfalban
kialakított speciális rekeszben ábra 109 van
elhelyezve.
ábra 108
L0F0072
ábra 109
L0F0073
135ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

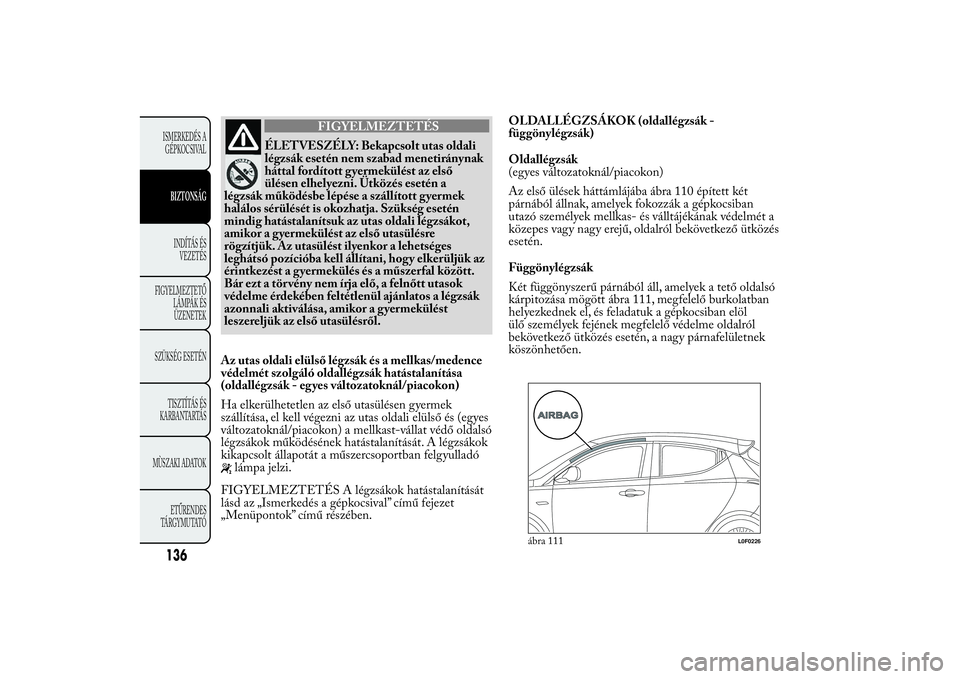

FIGYELMEZTETÉS
ÉLETVESZÉLY: Bekapcsolt utas oldali
légzsák esetén nem szabad menetiránynak
háttal fordított gyermekülést az első
ülésen elhelyezni. Ütközés esetén a
légzsák működésbe lépése a szállított gyermek
halálos sérülését is okozhatja. Szükség esetén
mindig hatástalanítsuk az utas oldali légzsákot,
amikor a g yermekülést az első utasülésre
rögzítjük. Az utasülést ilyenkor a lehetséges
leghátsó pozícióba kell állítani, hogy elkerüljük az
érintkezést a gyermekülés és a műszerfal között.
Bár ezt a tör vény nem írja elő, a felnőtt utasok
védelme érdekében feltétlenül ajánlatos a légzsák
azonnali aktiválása, amikor a gyermekülést
leszereljük az első utasülésről.
Az utas oldali elülső légzsák és a mellkas/medence
védelmét szolgáló oldallégzsák hatástalanítása
(oldallégzsák - egyes változatoknál/piacokon)
Ha elkerülhetetlen az első utasülésen gyermek
szállítása, el kell végezni az utas oldali elülső és (egyes
változatoknál/piacokon) a mellkast-vállat védő oldalsó
légzsákok működésének hatástalanítását. A légzsákok
kikapcsolt állapotát a műszercsoportban felgyulladó
lámpa jelzi.
FIGYELMEZTETÉS A légzsákok hatástalanítását
lásd az „Ismerkedés a gépkocsival” című fejezet
„Menüpontok” című részében.OLDALLÉGZSÁKOK (oldallégzsák -
függönylégzsák)
Oldallégzsák
(egyes változatoknál/piacokon)
Az első ülések háttámlájába ábra 110 épített két
párnából állnak, amelyek fokozzák a gépkocsiban
utazó személyek mellkas- és válltájékának védelmét a
közepes vagy nagy erejű, oldalról bekövetkező ütközés
esetén.
Függönylégzsák
Két függönyszerű párnából áll, amelyek a tető oldalsó
kárpitozása mögött ábra 111, megfelelő burkolatban
helyezkednek el, és feladatuk a gépkocsiban elöl
ülő személyek fejének megfelelő védelme oldalról
bekövetkező ütközés esetén, a nagy párnafelületnek
köszönhetően.
ábra 111
L0F0226
136ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

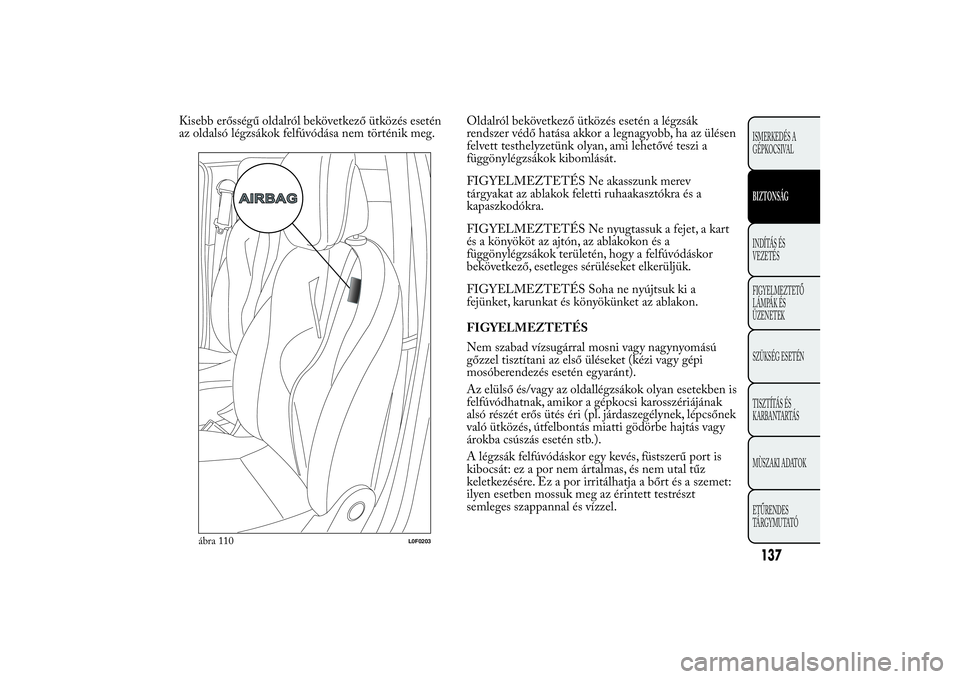

Kisebb erősségű oldalról bekövetkező ütközés esetén
az oldalsó légzsákok felfúvódása nem történik meg.Oldalról bekövetkező ütközés esetén a légzsák
rendszer védő hatása akkor a legnagyobb, ha az ülésen
felvett testhelyzetünk olyan, ami lehetővé teszi a
függönylégzsákok kibomlását.
FIGYELMEZTETÉS Ne akasszunk merev
tárgyakat az ablakok feletti ruhaakasztókra és a
kapaszkodókra.
FIGYELMEZTETÉS Ne nyugtassuk a fejet, a kart
és a könyököt az ajtón, az ablakokon és a
függönylégzsákok területén, hogy a felfúvódáskor
bekövetkező, esetleges sérüléseket elkerüljük.
FIGYELMEZTETÉS Soha ne nyújtsuk ki a
fejünket, karunkat és könyökünket az ablakon.
FIGYELMEZTETÉS
Nem szabad vízsugárral mosni vagy nagynyomású
gőzzel tisztítani az első üléseket (kézi vagy gépi
mosóberendezés esetén egyaránt).
Az elülső és/vagy az oldallégzsákok olyan esetekben is
felfúvódhatnak, amikor a gépkocsi karosszériájának
alsó részét erős ütés éri (pl. járdaszegélynek, lépcsőnek
való ütközés, útfelbontás miatti gödörbe hajtás vagy
árokba csúszás esetén stb.).
A légzsák felfúvódáskor egy kevés, füstszerű port is
kibocsát: ez a por nem ártalmas, és nem utal tűz
keletkezésére. Ez a por irritálhatja a bőrt és a szemet:
ilyen esetben mossuk meg az érintett testrészt
semleges szappannal és vízzel.
ábra 110
L0F0203
137ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

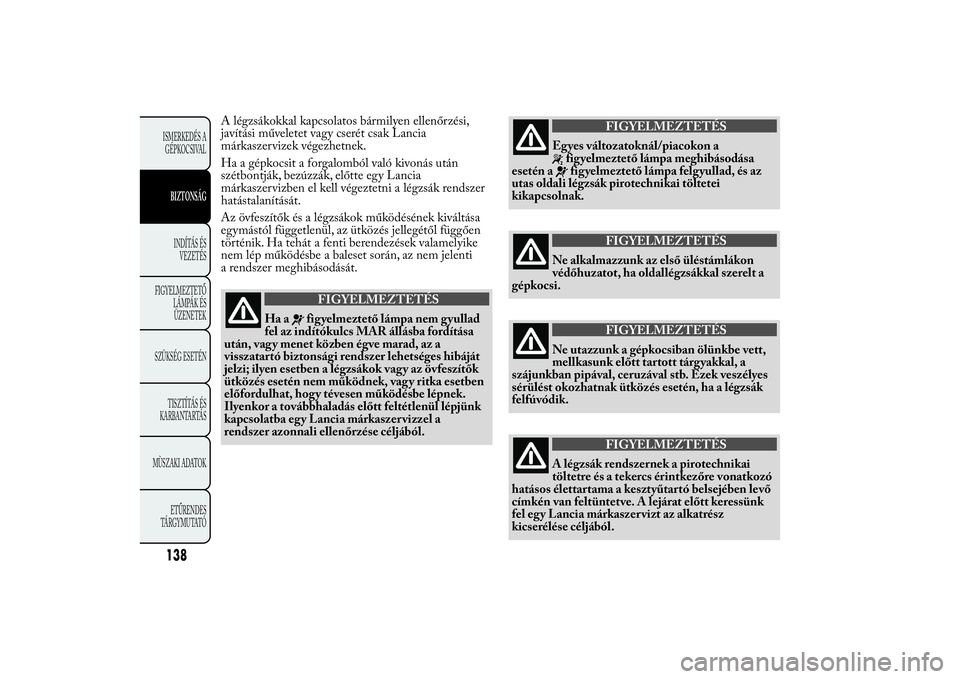

A légzsákokkal kapcsolatos bármilyen ellenőrzési,
javítási műveletet vagy cserét csak Lancia
márkaszervizek végezhetnek.
Ha a gépkocsit a forgalomból való kivonás után
szétbontják, bezúzzák, előtte egy Lancia
márkaszervizben el kell végeztetni a légzsák rendszer
hatástalanítását.
Az övfeszítők és a légzsákok működésének kiváltása
egymástól függetlenül, az ütközés jellegétől függően
történik. Ha tehát a fenti berendezések valamelyike
nem lép működésbe a baleset során, az nem jelenti
a rendszer meghibásodását.
FIGYELMEZTETÉS
Ha a
figyelmeztető lámpa nem gyullad
fel az indítókulcs MAR állásba fordítása
után, vagy menet közben égve marad, az a
visszatartó biztonsági rendszer lehetséges hibáját
jelzi; ilyen esetben a légzsákok vagy az övfeszítők
ütközés esetén nem működnek, vagy ritka esetben
előfordulhat, hogy tévesen működésbe lépnek.
Ilyenkor a továbbhaladás előtt feltétlenül lépjünk
kapcsolatba egy Lancia márkaszer vizzel a
rendszer azonnali ellenőrzése céljából.
FIGYELMEZTETÉS
Eg yes változatoknál/piacokon a
figyelmeztető lámpa meghibásodása
esetén afigyelmeztető lámpa felgyullad, és az
utas oldali légzsák pirotechnikai töltetei
kikapcsolnak.
FIGYELMEZTETÉS
Ne alkalmazzunk az első üléstámlákon
védőhuzatot, ha oldallégzsákkal szerelt a
gépkocsi.
FIGYELMEZTETÉS
Ne utazzunk a gépkocsiban ölünkbe vett,
mellkasunk előtt tartott tárgyakkal, a
szájunkban pipával, ceruzával stb. Ezek veszélyes
sérülést okozhatnak ütközés esetén, ha a légzsák
felfúvódik.
FIGYELMEZTETÉS
A légzsák rendszernek a pirotechnikai
töltetre és a tekercs érintkezőre vonatkozó
hatásos élettartama a kesztyűtartó belsejében levő
címkén van feltüntetve. A lejárat előtt keressünk
fel egy Lancia márkaszer vizt az alkatrész
kicserélése céljából.
138ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

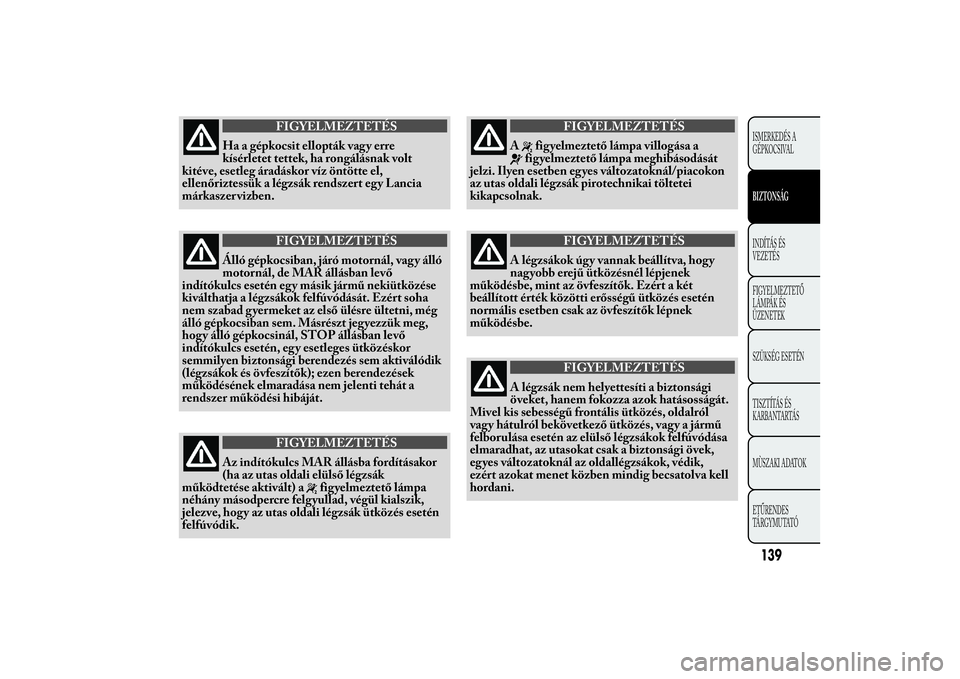

FIGYELMEZTETÉS
Ha a gépkocsit ellopták vagy erre
kísérletet tettek, ha rongálásnak volt
kitéve, esetleg áradáskor víz öntötte el,
ellenőriztessük a légzsák rendszert egy Lancia
márkaszer vizben.
FIGYELMEZTETÉS
Álló gépkocsiban, járó motornál, vagy álló
motornál, de MAR állásban levő
indítókulcs esetén egy másik jármű nekiütközése
kiválthatja a légzsákok felfúvódását. Ezért soha
nem szabad gyermeket az első ülésre ültetni, még
álló gépkocsiban sem. Másrészt jeg yezzük meg,
hogy álló gépkocsinál, STOP állásban levő
indítókulcs esetén, egy esetleges ütközéskor
semmilyen biztonsági berendezés sem aktiválódik
(légzsákok és övfeszítők); ezen berendezések
működésének elmaradása nem jelenti tehát a
rendszer működési hibáját.
FIGYELMEZTETÉS
Az indítókulcs MAR állásba fordításakor
(ha az utas oldali elülső légzsák
működtetése aktivált) a
figyelmeztető lámpa
néhány másodpercre felg yullad, végül kialszik,
jelezve, hogy az utas oldali légzsák ütközés esetén
felfúvódik.
FIGYELMEZTETÉS
A
figyelmeztető lámpa villogása afigyelmeztető lámpa meghibásodását
jelzi. Ilyen esetben eg yes változatoknál/piacokon
az utas oldali légzsák pirotechnikai töltetei
kikapcsolnak.
FIGYELMEZTETÉS
A légzsákok úgy vannak beállítva, hogy
nagyobb erejű ütközésnél lépjenek
működésbe, mint az övfeszítők. Ezért a két
beállított érték közötti erősségű ütközés esetén
normális esetben csak az övfeszítők lépnek
működésbe.
FIGYELMEZTETÉS
A légzsák nem helyettesíti a biztonsági
öveket, hanem fokozza azok hatásosságát.
Mivel kis sebességű frontális ütközés, oldalról
vagy hátulról bekövetkező ütközés, vagy a jármű
felborulása esetén az elülső légzsákok felfúvódása
elmaradhat, az utasokat csak a biztonsági övek,
egyes változatoknál az oldallégzsákok, védik,
ezért azokat menet közben mindig becsatolva kell
hordani.
139ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

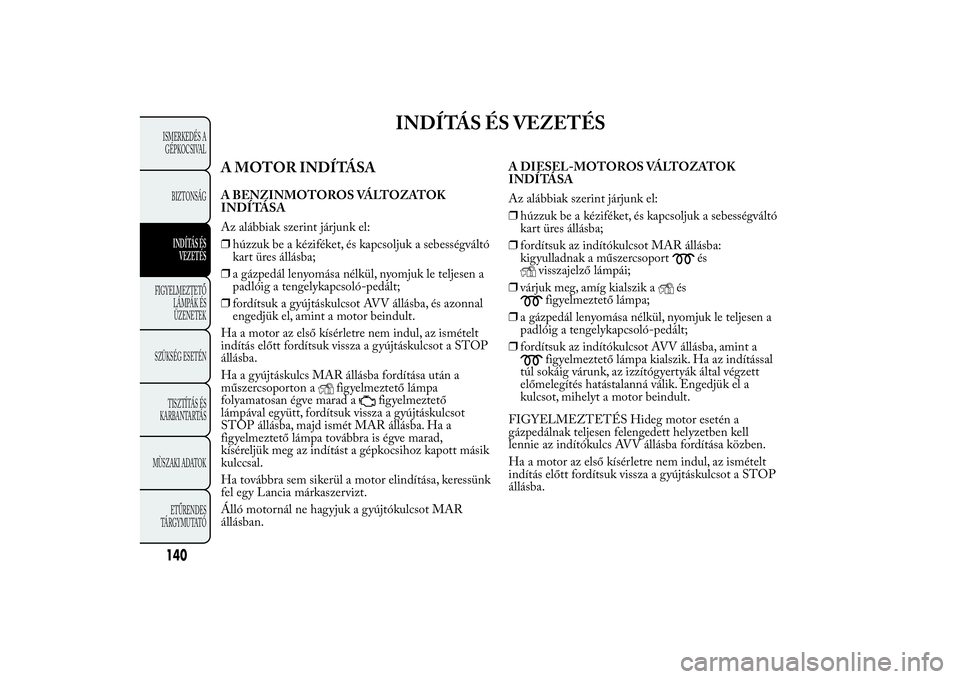

INDÍTÁS ÉS VEZETÉS
A MOTOR INDÍTÁSAA BENZINMOTOROS VÁLTOZATOK
INDÍTÁSA
Az alábbiak szerint járjunk el:
❒húzzuk be a kéziféket, és kapcsoljuk a sebességváltó
kart üres állásba;
❒a gázpedál lenyomása nélkül, nyomjuk le teljesen a
padlóig a tengelykapcsoló-pedált;
❒fordítsuk a gyújtáskulcsot AVV állásba, és azonnal
engedjük el, amint a motor beindult.
Ha a motor az első kísérletre nem indul, az ismételt
indítás előtt fordítsuk vissza a gyújtáskulcsot a STOP
állásba.
Ha a gyújtáskulcs MAR állásba fordítása után a
műszercsoporton a
figyelmeztető lámpa
folyamatosan égve marad a
figyelmeztető
lámpával együtt, fordítsuk vissza a gyújtáskulcsot
STOP állásba, majd ismét MAR állásba. Ha a
figyelmeztető lámpa továbbra is égve marad,
kíséreljük meg az indítást a gépkocsihoz kapott másik
kulccsal.
Ha továbbra sem sikerül a motor elindítása, keressünk
fel egy Lancia márkaszervizt.
Álló motornál ne hagyjuk a gyújtókulcsot MAR
állásban.A DIESEL-MOTOROS VÁLTOZATOK
INDÍTÁSA
Az alábbiak szerint járjunk el:
❒húzzuk be a kéziféket, és kapcsoljuk a sebességváltó
kart üres állásba;
❒fordítsuk az indítókulcsot MAR állásba:
kigyulladnak a műszercsoport
és
visszajelző lámpái;
❒várjuk meg, amíg kialszik a
és
figyelmeztető lámpa;
❒a gázpedál lenyomása nélkül, nyomjuk le teljesen a
padlóig a tengelykapcsoló-pedált;
❒fordítsuk az indítókulcsot AVV állásba, amint afigyelmeztető lámpa kialszik. Ha az indítással
túl sokáig várunk, az izzítógyertyák által végzett
előmelegítés hatástalanná válik. Engedjük el a
kulcsot, mihelyt a motor beindult.
FIGYELMEZTETÉS Hideg motor esetén a
gázpedálnak teljesen felengedett helyzetben kell
lennie az indítókulcs AVV állásba fordítása közben.
Ha a motor az első kísérletre nem indul, az ismételt
indítás előtt fordítsuk vissza a gyújtáskulcsot a STOP
állásba.
140ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

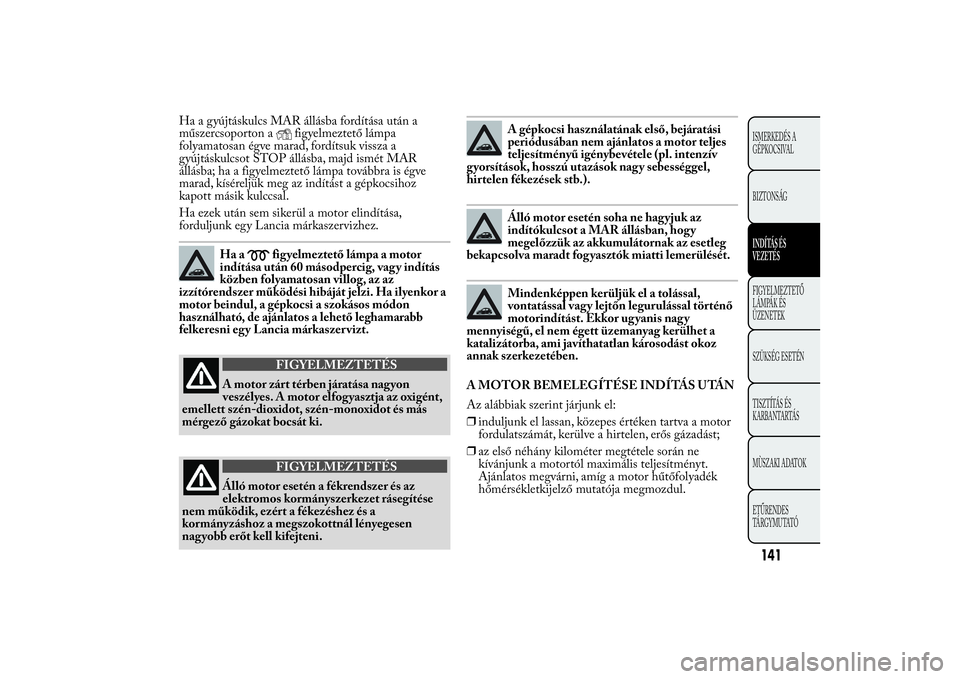

Ha a gyújtáskulcs MAR állásba fordítása után a
műszercsoporton a
figyelmeztető lámpa
folyamatosan égve marad, fordítsuk vissza a
gyújtáskulcsot STOP állásba, majd ismét MAR
állásba; ha a figyelmeztető lámpa továbbra is égve
marad, kíséreljük meg az indítást a gépkocsihoz
kapott másik kulccsal.
Ha ezek után sem sikerül a motor elindítása,
forduljunk egy Lancia márkaszervizhez.
Ha a
figyelmeztető lámpa a motor
indítása után 60 másodpercig, vagy indítás
közben folyamatosan villog, az az
izzítórendszer működési hibáját jelzi. Ha ilyenkor a
motor beindul, a gépkocsi a szokásos módon
használható, de ajánlatos a lehető leghamarabb
felkeresni egy Lancia márkaszer vizt.FIGYELMEZTETÉS
A motor zárt térben járatása nagyon
veszélyes. A motor elfogyasztja az oxigént,
emellett szén-dioxidot, szén-monoxidot és más
mérgező gázokat bocsát ki.
FIGYELMEZTETÉS
Álló motor esetén a fékrendszer és az
elektromos kormányszerkezet rásegítése
nem működik, ezért a fékezéshez és a
kormányzáshoz a megszokottnál lényegesen
nagyobb erőt kell kifejteni.
A gépkocsi használatának első, bejáratási
periódusában nem ajánlatos a motor teljes
teljesítményű igénybevétele (pl. intenzív
g yorsítások, hosszú utazások nag y sebességgel,
hirtelen fékezések stb.).Álló motor esetén soha ne hagyjuk az
indítókulcsot a MAR állásban, hogy
megelőzzük az akkumulátornak az esetleg
bekapcsolva maradt fogyasztók miatti lemerülését.Mindenképpen kerüljük el a tolással,
vontatással vagy lejtőn legurulással történő
motorindítást. Ekkor ugyanis nagy
mennyiségű, el nem égett üzemanyag kerülhet a
katalizátorba, ami javíthatatlan károsodást okoz
annak szerkezetében.
A MOTOR BEMELEGÍTÉSE INDÍTÁS UTÁN
Az alábbiak szerint járjunk el:
❒induljunk el lassan, közepes értéken tartva a motor
fordulatszámát, kerülve a hirtelen, erős gázadást;
❒az első néhány kilométer megtétele során ne
kívánjunk a motortól maximális teljesítményt.
Ajánlatos megvárni, amíg a motor hűtőfolyadék
hőmérsékletkijelző mutatója megmozdul.
141ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

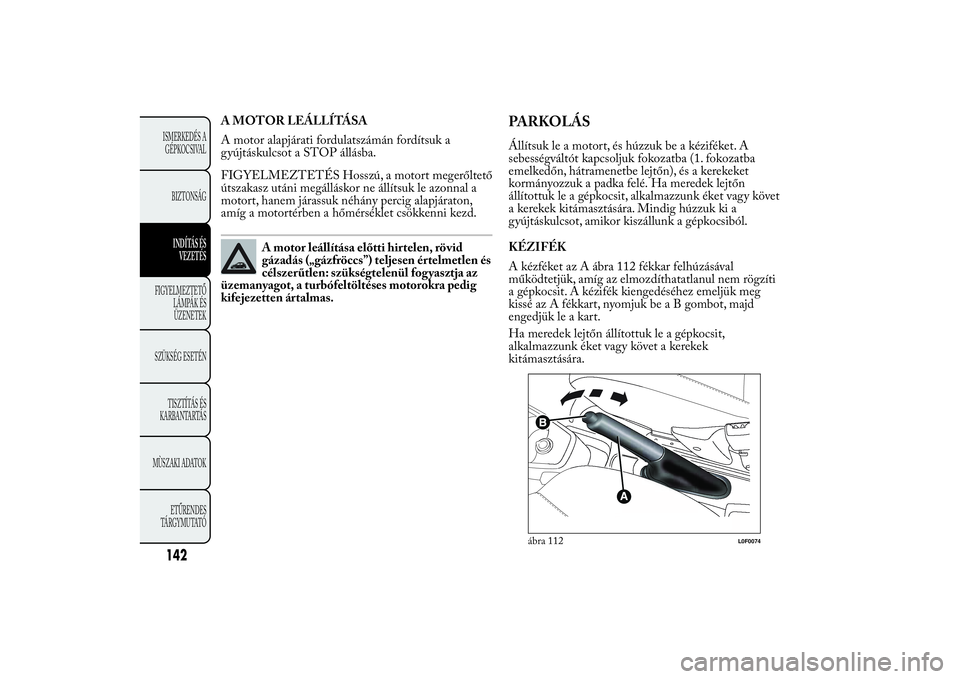

A MOTOR LEÁLLÍTÁSA
A motor alapjárati fordulatszámán fordítsuk a
gyújtáskulcsot a STOP állásba.
FIGYELMEZTETÉS Hosszú, a motort megerőltető
útszakasz utáni megálláskor ne állítsuk le azonnal a
motort, hanem járassuk néhány percig alapjáraton,
amíg a motortérben a hőmérséklet csökkenni kezd.
A motor leállítása előtti hirtelen, rövid
gázadás („gázfröccs”) teljesen értelmetlen és
célszerűtlen: szükségtelenül fogyasztja az
üzemanyagot, a turbófeltöltéses motorokra pedig
kifejezetten ártalmas.
PARKOLÁSÁllítsuk le a motort, és húzzuk be a kéziféket. A
sebességváltót kapcsoljuk fokozatba (1. fokozatba
emelkedőn, hátramenetbe lejtőn), és a kerekeket
kormányozzuk a padka felé. Ha meredek lejtőn
állítottuk le a gépkocsit, alkalmazzunk éket vagy követ
a kerekek kitámasztására. Mindig húzzuk ki a
gyújtáskulcsot, amikor kiszállunk a gépkocsiból.
KÉZIFÉK
A kézféket az A ábra 112 fékkar felhúzásával
működtetjük, amíg az elmozdíthatatlanul nem rögzíti
a gépkocsit. A kézifék kiengedéséhez emeljük meg
kissé az A fékkart, nyomjuk be a B gombot, majd
engedjük le a kart.
Ha meredek lejtőn állítottuk le a gépkocsit,
alkalmazzunk éket vagy követ a kerekek
kitámasztására.
ábra 112
L0F0074
142ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁGINDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
