2012 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

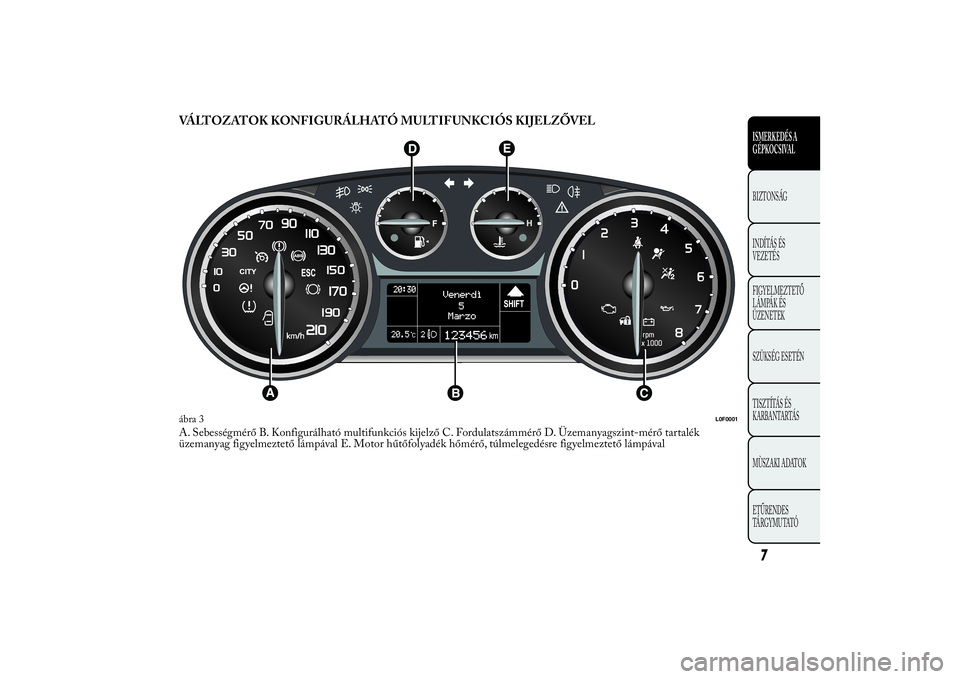

VÁLTOZATOK KONFIGURÁLHATÓ MULTIFUNKCIÓS KIJELZŐVELA. Sebességmérő B. Konfigurálható multifunkciós kijelző C. Fordulatszámmérő D. Üzemanyagszint-mérő tartalék
üzemanyag figyelmeztető lámpával E. Motor hűtőfolyadék hőmérő, túlmelegedésre figyelmeztető lámpávalábra 3
L0F0001
7ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

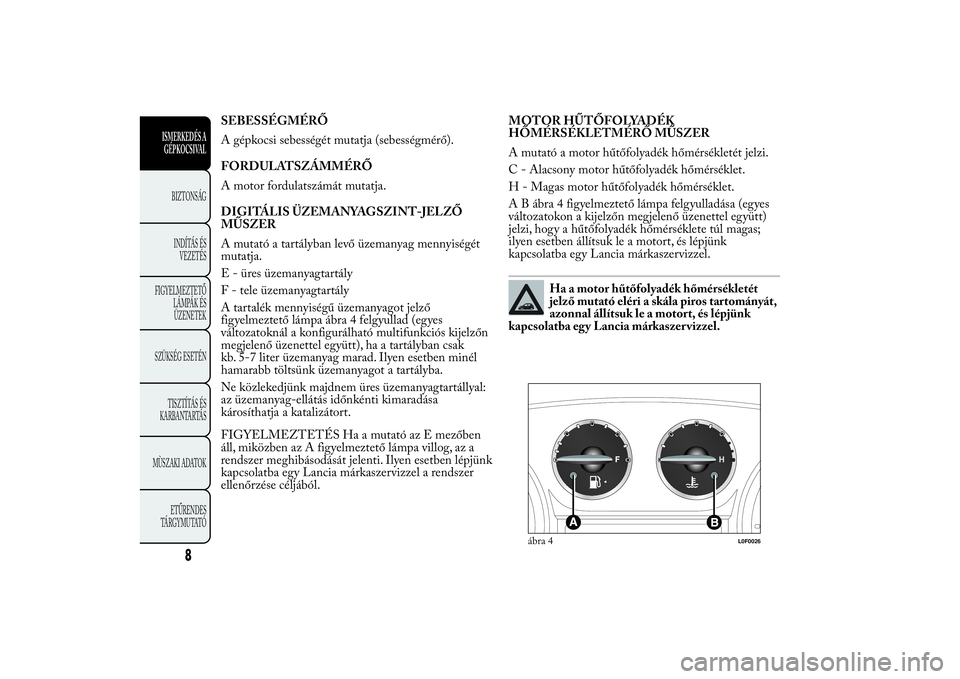

SEBESSÉGMÉRŐ
A gépkocsi sebességét mutatja (sebességmérő).
FORDULATSZÁMMÉRŐ
A motor fordulatszámát mutatja.
DIGITÁLIS ÜZEMANYAGSZINT-JELZŐ
MŰSZER
A mutató a tartályban levő üzemanyag mennyiségét
mutatja.
E - üres üzemanyagtartály
F - tele üzemanyagtartály
A tartalék mennyiségű üzemanyagot jelző
figyelmeztető lámpa ábra 4 felgyullad (egyes
változatoknál a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel együtt), ha a tartályban csak
kb. 5-7 liter üzemanyag marad. Ilyen esetben minél
hamarabb töltsünk üzemanyagot a tartályba.
Ne közlekedjünk majdnem üres üzemanyagtartállyal:
az üzemanyag-ellátás időnkénti kimaradása
károsíthatja a katalizátort.
FIGYELMEZTETÉS Ha a mutató az E mezőben
áll, miközben az A figyelmeztető lámpa villog, az a
rendszer meghibásodását jelenti. Ilyen esetben lépjünk
kapcsolatba egy Lancia márkaszervizzel a rendszer
ellenőrzése céljából.MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER
A mutató a motor hűtőfolyadék hőmérsékletét jelzi.
C - Alacsony motor hűtőfolyadék hőmérséklet.
H - Magas motor hűtőfolyadék hőmérséklet.
A B ábra 4 figyelmeztető lámpa felgyulladása (egyes
változatokon a kijelzőn megjelenő üzenettel együtt)
jelzi, hogy a hűtőfolyadék hőmérséklete túl magas;
ilyen esetben állítsuk le a motort, és lépjünk
kapcsolatba egy Lancia márkaszervizzel.
Ha a motor hűtőfolyadék hőmérsékletét
jelző mutató eléri a skála piros tartományát,
azonnal állítsuk le a motort, és lépjünk
kapcsolatba egy Lancia márkaszer vizzel.
ábra 4
L0F0026
8
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KIJELZŐA gépkocsi multifunkciós vagy konfigurálható
multifunkciós kijelzővel van felszerelve, amely a
beállításoktól függően, a vezetés közben hasznos
információkat közöl a vezetővel.
Kihúzott gyújtáskulccsal, valamelyik ajtó nyitásakor a
kijelző néhány másodpercig megjeleníti a pontos
időt és a megtett kilométert (vagy mérföldet).
MEGJEGYZÉS Nagyon alacsony külső hőmérséklet
esetén (0 °C alatt) az információk kijelzőn történő
megjelenítése több időt vehet igénybe, mint normál
működés esetén.MULTIFUNKCIÓS KIJELZŐ „STANDARD”
KÉPERNYŐ
A kijelzőn ábra 5 az alábbi információk jelennek meg:
A
Dátum
BGear Shift Indicator (fokozatváltás kijelzése) (egyes
változatoknál/piacokon)C
Start&Stop funkció kijelzése (egyes változatoknál/
piacokon)
D
Óra (mindig látható, kihúzott gyújtáskulccsal és
zárt ajtókkal is)
EKilométer-számláló (megtett kilométerek vagy
mérföldek kijelzése)FKülső hőmérséklet (egyes változatoknál/piacokon)G
Fényszóró beállítás kijelzése (csak bekapcsolt
tompított fényszórók esetén)
H
„Dualdrive” elektromos szervokormány esetleges
bekapcsolása (CITY felirat), vagy az ECO funkció
bekapcsolása (ECO felirat)ábra 5
L0F1008
9ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KONFIGURÁLHATÓ MULTIFUNKCIÓS
KIJELZŐ „STANDARD” KÉPERNYŐ
A kijelzőn ábra 6 az alábbi információk jelennek meg:A
Óra
BDátum vagy megtett napi kilométer (vagy mérföld)
megjelenítéseC
Gear Shift Indicator (fokozatváltás kijelzése) (egyes
változatoknál/piacokon)
D
Start&Stop funkció kijelzése (egyes változatoknál/
piacokon)
EKilométer-számláló (megtett kilométerek vagy
mérföldek kijelzése)FFényszóró beállítás kijelzése (csak bekapcsolt
tompított fényszórók esetén)G
Külső hőmérséklet (egyes változatoknál/piacokon)
H
Információk a gépkocsi állapotáról (pl. nyitott
ajtók, lehetséges jegesedés az úton stb.)Egyes változatoknál megjelenik a kijelzőn a
turbófeltöltő nyomása.
GEAR SHIF T INDICATOR
(FOKOZATVÁLTÁS KIJELZÉSE)
A GSI rendszer (Gear Shift Indicator) tanácsot ad a
vezetőnek a fokozatváltásra vonatkozóan a
műszercsoport ábra 7 megfelelő jelzéseinek
segítségével. A GSI révén a vezető tájékoztatást kap
arról, hogy egy másik sebességfokozatba való
kapcsolás üzemanyag-megtakarítást tenne lehetővé.
Amikor a kijelzőn megjelenik a SHIF T UP (
SHIF T) ikon, a GSI azt javasolja a vezetőnek,
hogy kapcsoljon magasabb sebességfokozatba, amikor
a kijelzőn a SHIF T DOWN (
SHIF T) ikon
jelenik meg, a GSI azt tanácsolja a vezetőnek, hogy
kapcsoljon alacsonyabb sebességfokozatba.
ábra 6
L0F1007
ábra 7
L0F1010
10
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

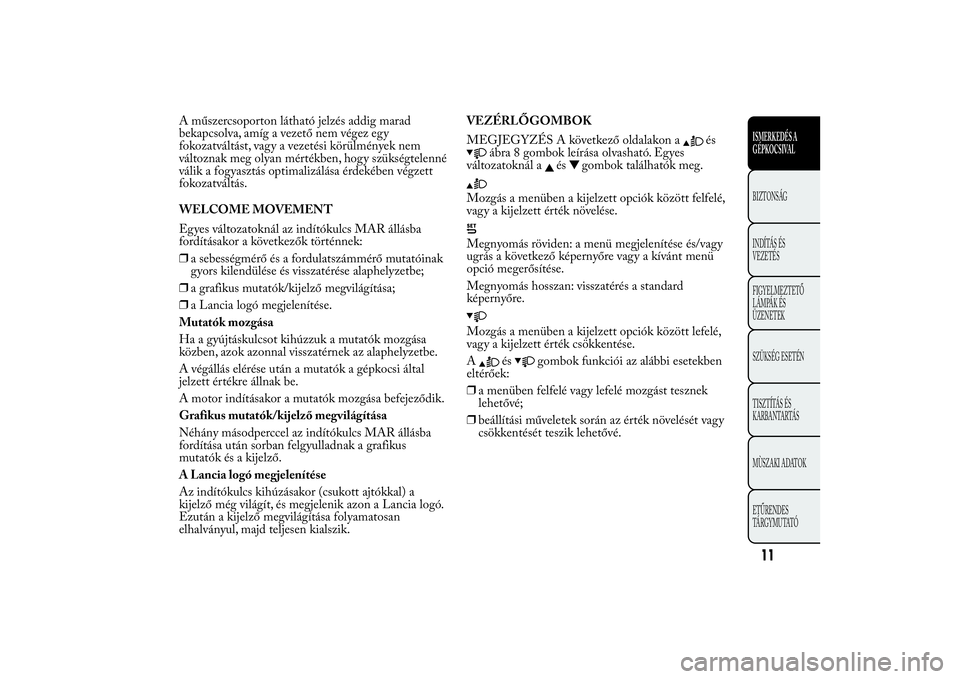

A műszercsoporton látható jelzés addig marad
bekapcsolva, amíg a vezető nem végez egy
fokozatváltást, vagy a vezetési körülmények nem
változnak meg olyan mértékben, hogy szükségtelenné
válik a fogyasztás optimalizálása érdekében végzett
fokozatváltás.
WELCOME MOVEMENT
Egyes változatoknál az indítókulcs MAR állásba
fordításakor a következők történnek:
❒a sebességmérő és a fordulatszámmérő mutatóinak
gyors kilendülése és visszatérése alaphelyzetbe;
❒a grafikus mutatók/kijelző megvilágítása;
❒a Lancia logó megjelenítése.
Mutatók mozgása
Ha a gyújtáskulcsot kihúzzuk a mutatók mozgása
közben, azok azonnal visszatérnek az alaphelyzetbe.
A végállás elérése után a mutatók a gépkocsi által
jelzett értékre állnak be.
A motor indításakor a mutatók mozgása befejeződik.
Grafikus mutatók/kijelző megvilágítása
Néhány másodperccel az indítókulcs MAR állásba
fordítása után sorban felgyulladnak a grafikus
mutatók és a kijelző.
A Lancia logó megjelenítése
Az indítókulcs kihúzásakor (csukott ajtókkal) a
kijelző még világít, és megjelenik azon a Lancia logó.
Ezután a kijelző megvilágítása folyamatosan
elhalványul, majd teljesen kialszik.VEZÉRLŐGOMBOK
MEGJEGYZÉS A következő oldalakon a
és
ábra 8 gombok leírása olvasható. Egyes
változatoknál a
és
gombok találhatók meg.
Mozgás a menüben a kijelzett opciók között felfelé,
vagy a kijelzett érték növelése.Megnyomás röviden: a menü megjelenítése és/vagy
ugrás a következő képernyőre vagy a kívánt menü
opció megerősítése.
Megnyomás hosszan: visszatérés a standard
képernyőre.Mozgás a menüben a kijelzett opciók között lefelé,
vagy a kijelzett érték csökkentése.
A
és
gombok funkciói az alábbi esetekben
eltérőek:
❒a menüben felfelé vagy lefelé mozgást tesznek
lehetővé;
❒beállítási műveletek során az érték növelését vagy
csökkentését teszik lehetővé.
11ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

SET-UP MENÜ
A Menü különféle menüpontokból áll, amelyek
kiválasztása a
és
gombok segítségével
történik, és a következőkben leírt, különféle
műveletek és funkciók beállítását teszi lehetővé
(setup). Egyes pontokhoz almenü is tartozik. A menü
megjelenítéséhez nyomjuk meg röviden a
gombot.
A menü a következő pontokból áll:
❒MENÜ
❒ILLUMINAZIONE - VILÁGÍTÁS
❒BEEP VELOCITÀ - SEBESSÉGHATÁR
JELZÉS
❒SENSORE FARI - FÉNYSZÓRÓ-ÉRZÉKELŐ
(egyes változatoknál/piacokon)
❒ESŐÉRZÉKELŐ (egyes változatoknál/piacokon)
❒ATTIVAZIONE/DATI TRIP B - TRIP B
BEKAPCSOLÁS/ADATOK❒REGOLA ORA - ÓRA BEÁLLÍTÁSA
❒REGOLA DATA - DÁTUM BEÁLLÍTÁSA
❒PRIMA PAGINA - ELSŐ OLDAL (egyes
változatoknál/piacokon)
❒AUTOCLOSE - AUTOMATIKUS
AJTÓZÁRÁS MENET KÖZBEN
❒UNITÀ MISURA - MÉRTÉKEGYSÉG
❒LINGUA - NYELV
❒VOLUME AVVISI - HANGJELZÉSEK
HANGEREJE
❒VOLUME TASTI - GOMBOK HANGEREJE
❒BUZZ CINTURE - BIZTONSÁGI ÖV
FIGYELMEZTETÉS
❒SERVICE - SZERVIZ
❒AIR BAG/BAG PASSEGGERO - UTAS
OLDALI LÉGZSÁK (egyes változatoknál/
piacokon)
❒USCITA MENU - KILÉPÉS A MENÜBŐL
Egy opció kiválasztása almenüt nem tartalmazó
főmenüből:
❒a
gomb rövid idejű megnyomásával kiválasztható
a módosítani kívánt főmenü pont;
❒nyomjuk meg a
vagy
gombot (egyenkénti
nyomással) az új beállítás kiválasztásához;
❒a
gomb rövid idejű megnyomásával tárolhatjuk a
beállítást, és egyidejűleg visszatérhetünk az előzőleg
választott főmenü ponthoz.
ábra 8
L0F0042
12
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

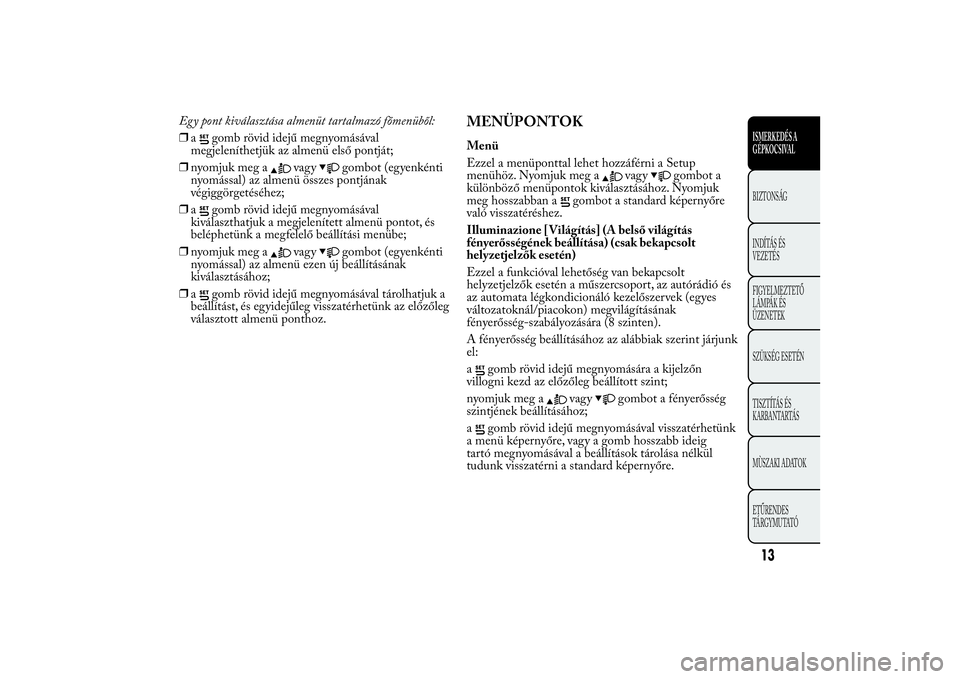

Egy pont kiválasztása almenüt tartalmazó főmenüből:
❒a
gomb rövid idejű megnyomásával
megjeleníthetjük az almenü első pontját;
❒nyomjuk meg a
vagy
gombot (egyenkénti
nyomással) az almenü összes pontjának
végiggörgetéséhez;
❒a
gomb rövid idejű megnyomásával
kiválaszthatjuk a megjelenített almenü pontot, és
beléphetünk a megfelelő beállítási menübe;
❒nyomjuk meg a
vagy
gombot (egyenkénti
nyomással) az almenü ezen új beállításának
kiválasztásához;
❒a
gomb rövid idejű megnyomásával tárolhatjuk a
beállítást, és egyidejűleg visszatérhetünk az előzőleg
választott almenü ponthoz.
MENÜPONTOKMenü
Ezzel a menüponttal lehet hozzáférni a Setup
menühöz. Nyomjuk meg a
vagy
gombot a
különböző menüpontok kiválasztásához. Nyomjuk
meg hosszabban a
gombot a standard képernyőre
való visszatéréshez.
Illuminazione [ Világítás] (A belső világítás
fényerősségének beállítása) (csak bekapcsolt
helyzetjelzők esetén)
Ezzel a funkcióval lehetőség van bekapcsolt
helyzetjelzők esetén a műszercsoport, az autórádió és
az automata légkondicionáló kezelőszervek (egyes
változatoknál/piacokon) megvilágításának
fényerősség-szabályozására (8 szinten).
A fényerősség beállításához az alábbiak szerint járjunk
el:
a
gomb rövid idejű megnyomására a kijelzőn
villogni kezd az előzőleg beállított szint;
nyomjuk meg a
vagy
gombot a fényerősség
szintjének beállításához;
a
gomb rövid idejű megnyomásával visszatérhetünk
a menü képernyőre, vagy a gomb hosszabb ideig
tartó megnyomásával a beállítások tárolása nélkül
tudunk visszatérni a standard képernyőre.
13ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

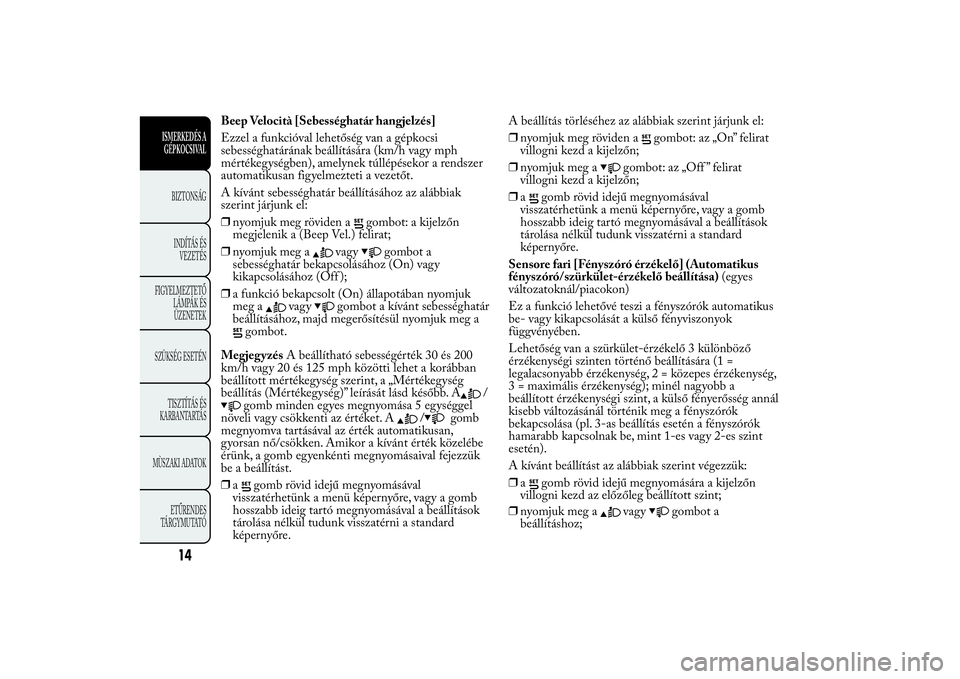

Beep Velocità [Sebességhatár hangjelzés]
Ezzel a funkcióval lehetőség van a gépkocsi
sebességhatárának beállítására (km/h vagy mph
mértékegységben), amelynek túllépésekor a rendszer
automatikusan figyelmezteti a vezetőt.
A kívánt sebességhatár beállításához az alábbiak
szerint járjunk el:
❒nyomjuk meg röviden a
gombot: a kijelzőn
megjelenik a (Beep Vel.) felirat;
❒nyomjuk meg a
vagy
gombot a
sebességhatár bekapcsolásához (On) vagy
kikapcsolásához (Off );
❒a funkció bekapcsolt (On) állapotában nyomjuk
meg a
vagy
gombot a kívánt sebességhatár
beállításához, majd megerősítésül nyomjuk meg a
gombot.
MegjegyzésA beállítható sebességérték 30 és 200
km/h vagy 20 és 125 mph közötti lehet a korábban
beállított mértékegység szerint, a „Mértékegység
beállítás (Mértékegység)” leírását lásd később. A
/
gomb minden egyes megnyomása 5 egységgel
növeli vagy csökkenti az értéket. A
/
gomb
megnyomva tartásával az érték automatikusan,
gyorsan nő/csökken. Amikor a kívánt érték közelébe
érünk, a gomb egyenkénti megnyomásaival fejezzük
be a beállítást.
❒a
gomb rövid idejű megnyomásával
visszatérhetünk a menü képernyőre, vagy a gomb
hosszabb ideig tartó megnyomásával a beállítások
tárolása nélkül tudunk visszatérni a standard
képernyőre.A beállítás törléséhez az alábbiak szerint járjunk el:
❒nyomjuk meg röviden a
gombot: az „On” felirat
villogni kezd a kijelzőn;
❒nyomjuk meg a
gombot: az „Off ” felirat
villogni kezd a kijelzőn;
❒a
gomb rövid idejű megnyomásával
visszatérhetünk a menü képernyőre, vagy a gomb
hosszabb ideig tartó megnyomásával a beállítások
tárolása nélkül tudunk visszatérni a standard
képernyőre.
Sensore fari [Fényszóró érzékelő] (Automatikus
fényszóró/szürkület-érzékelő beállítása)(egyes
változatoknál/piacokon)
Ez a funkció lehetővé teszi a fényszórók automatikus
be- vagy kikapcsolását a külső fényviszonyok
függvényében.
Lehetőség van a szürkület-érzékelő 3 különböző
érzékenységi szinten történő beállítására (1 =
legalacsonyabb érzékenység, 2 = közepes érzékenység,
3 = maximális érzékenység); minél nagyobb a
beállított érzékenységi szint, a külső fényerősség annál
kisebb változásánál történik meg a fényszórók
bekapcsolása (pl. 3-as beállítás esetén a fényszórók
hamarabb kapcsolnak be, mint 1-es vagy 2-es szint
esetén).
A kívánt beállítást az alábbiak szerint végezzük:
❒agomb rövid idejű megnyomására a kijelzőn
villogni kezd az előzőleg beállított szint;
14
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
❒nyomjuk meg a
vagy
gombot a
beállításhoz;
