2012 Lancia Ypsilon Kezelési és karbantartási útmutató (in Hungarian)

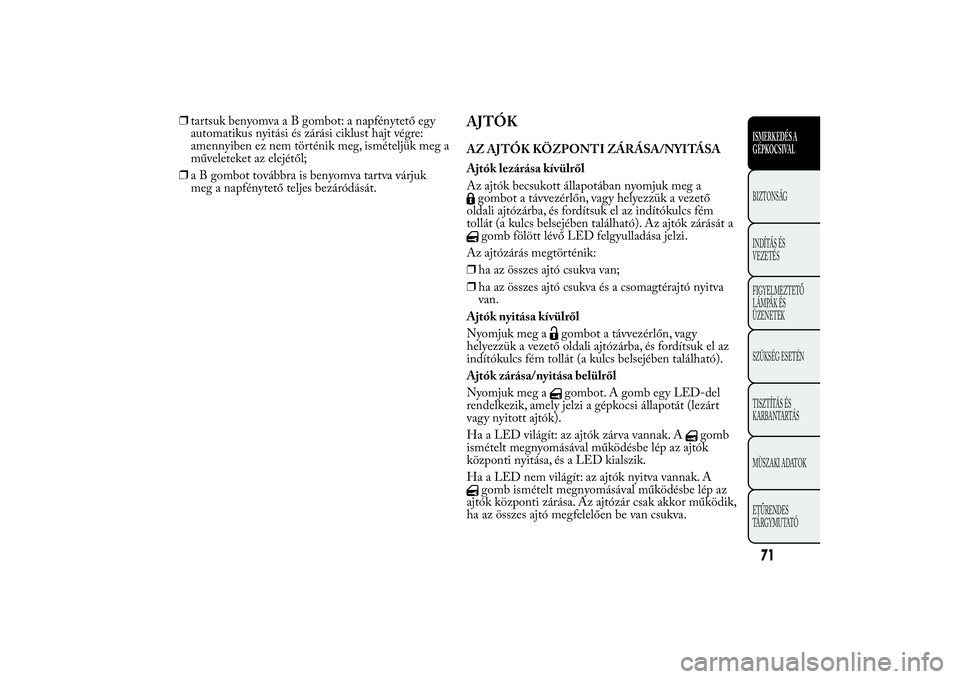

❒tartsuk benyomva a B gombot: a napfénytető egy
automatikus nyitási és zárási ciklust hajt végre:
amennyiben ez nem történik meg, ismételjük meg a
műveleteket az elejétől;
❒a B gombot továbbra is benyomva tartva várjuk
meg a napfénytető teljes bezáródását.
AJTÓKAZ AJTÓK KÖZPONTI ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk meg agombot a távvezérlőn, vagy helyezzük a vezető
oldali ajtózárba, és fordítsuk el az indítókulcs fém
tollát (a kulcs belsejében található). Az ajtók zárását agomb fölött lévő LED felgyulladása jelzi.
Az ajtózárás megtörténik:
❒ha az összes ajtó csukva van;
❒ha az összes ajtó csukva és a csomagtérajtó nyitva
van.
Ajtók nyitása kívülről
Nyomjuk meg a
gombot a távvezérlőn, vagy
helyezzük a vezető oldali ajtózárba, és fordítsuk el az
indítókulcs fém tollát (a kulcs belsejében található).
Ajtók zárása/nyitása belülről
Nyomjuk meg agombot. A gomb egy LED-del
rendelkezik, amely jelzi a gépkocsi állapotát (lezárt
vagy nyitott ajtók).
Ha a LED világít: az ajtók zárva vannak. A
gomb
ismételt megnyomásával működésbe lép az ajtók
központi nyitása, és a LED kialszik.
Ha a LED nem világít: az ajtók nyitva vannak. A
gomb ismételt megnyomásával működésbe lép az
ajtók központi zárása. Az ajtózár csak akkor működik,
ha az összes ajtó megfelelően be van csukva.
71ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

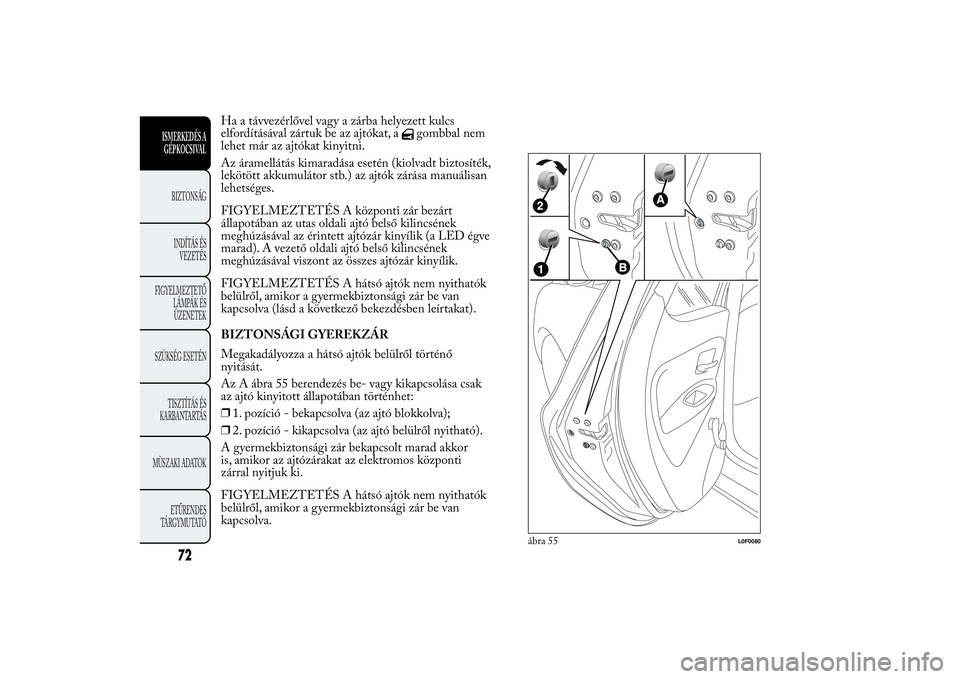

Ha a távvezérlővel vagy a zárba helyezett kulcs
elfordításával zártuk be az ajtókat, a
gombbal nem
lehet már az ajtókat kinyitni.
Az áramellátás kimaradása esetén (kiolvadt biztosíték,
lekötött akkumulátor stb.) az ajtók zárása manuálisan
lehetséges.
FIGYELMEZTETÉS A központi zár bezárt
állapotában az utas oldali ajtó belső kilincsének
meghúzásával az érintett ajtózár kinyílik (a LED égve
marad). A vezető oldali ajtó belső kilincsének
meghúzásával viszont az összes ajtózár kinyílik.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók
belülről, amikor a gyermekbiztonsági zár be van
kapcsolva (lásd a következő bekezdésben leírtakat).
BIZTONSÁGI GYEREKZÁR
Megakadályozza a hátsó ajtók belülről történő
nyitását.
Az A ábra 55 berendezés be- vagy kikapcsolása csak
az ajtó kinyitott állapotában történhet:
❒1. pozíció - bekapcsolva (az ajtó blokkolva);
❒2. pozíció - kikapcsolva (az ajtó belülről nyitható).
A gyermekbiztonsági zár bekapcsolt marad akkor
is, amikor az ajtózárakat az elektromos központi
zárral nyitjuk ki.
FIGYELMEZTETÉS A hátsó ajtók nem nyithatók
belülről, amikor a gyermekbiztonsági zár be van
kapcsolva.
ábra 55
L0F0080
72
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Mindig kapcsoljuk be ezt a berendezést,
amikor gyermeket szállítunk a
gépkocsiban. A mindkét hátsó ajtón történő
bekapcsolás után mindig győződjünk meg
a berendezés működéséről úgy, hogy a belső
kilinccsel megpróbáljuk nyitni az ajtót.

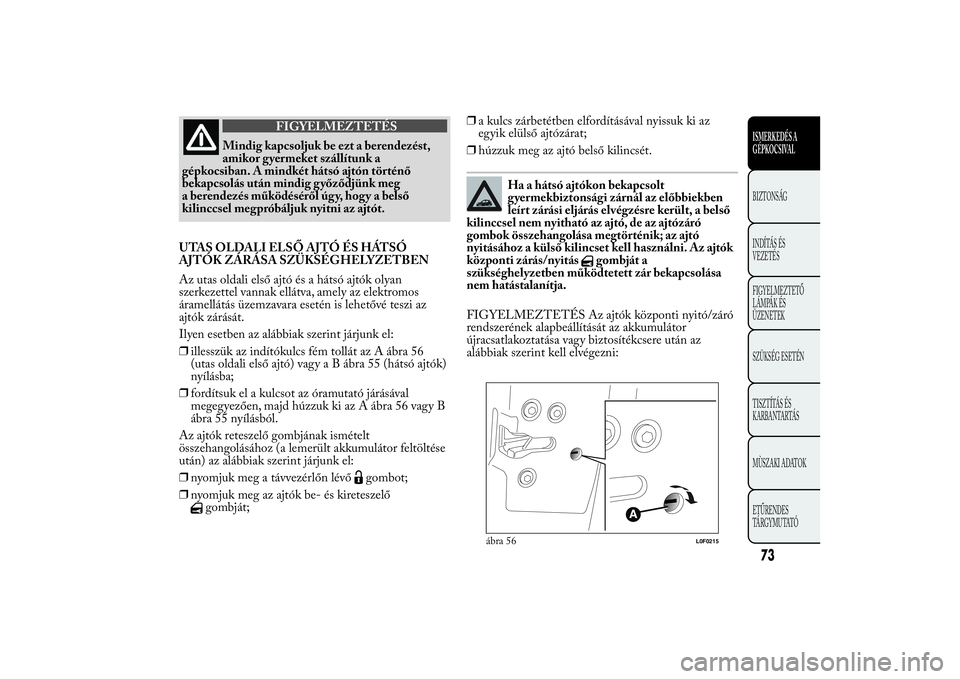

UTAS OLDALI ELSŐ AJTÓ ÉS HÁTSÓ
AJTÓK ZÁRÁSA SZÜKSÉGHELYZETBEN
Az utas oldali első ajtó és a hátsó ajtók olyan
szerkezettel vannak ellátva, amely az elektromos
áramellátás üzemzavara esetén is lehetővé teszi az
ajtók zárását.
Ilyen esetben az alábbiak szerint járjunk el:
❒illesszük az indítókulcs fém tollát az A ábra 56
(utas oldali első ajtó) vagy a B ábra 55 (hátsó ajtók)
nyílásba;
❒fordítsuk el a kulcsot az óramutató járásával
megegyezően, majd húzzuk ki az A ábra 56 vagy B
ábra 55 nyílásból.
Az ajtók reteszelő gombjának ismételt
összehangolásához (a lemerült akkumulátor feltöltése
után) az alábbiak szerint járjunk el:
❒nyomjuk meg a távvezérlőn lévő
gombot;
❒nyomjuk meg az ajtók be- és kireteszelő
gombját;❒a kulcs zárbetétben elfordításával nyissuk ki az
egyik elülső ajtózárat;
❒húzzuk meg az ajtó belső kilincsét.
Ha a hátsó ajtókon bekapcsolt
gyermekbiztonsági zárnál az előbbiekben
leírt zárási eljárás elvégzésre került, a belső
kilinccsel nem nyitható az ajtó, de az ajtózáró
gombok összehangolása megtörténik; az ajtó
nyitásához a külső kilincset kell használni. Az ajtók
központi zárás/nyitás
gombját a
szükséghelyzetben működtetett zár bekapcsolása
nem hatástalanítja.
FIGYELMEZTETÉS Az ajtók központi nyitó/záró
rendszerének alapbeállítását az akkumulátor
újracsatlakoztatása vagy biztosítékcsere után az
alábbiak szerint kell elvégezni:
ábra 56
L0F0215
73ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

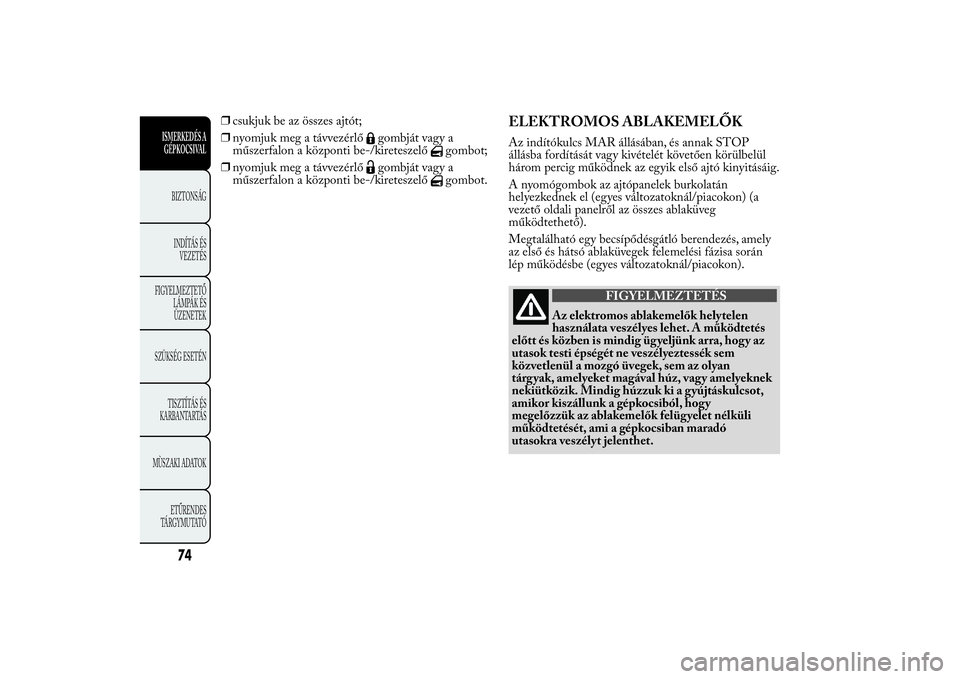

❒csukjuk be az összes ajtót;
❒nyomjuk meg a távvezérlő
gombját vagy a
műszerfalon a központi be-/kireteszelő
gombot;
❒nyomjuk meg a távvezérlő
gombját vagy a
műszerfalon a központi be-/kireteszelő
gombot.
ELEKTROMOS ABLAKEMELŐKAz indítókulcs MAR állásában, és annak STOP
állásba fordítását vagy kivételét követően körülbelül
három percig működnek az egyik első ajtó kinyitásáig.
A nyomógombok az ajtópanelek burkolatán
helyezkednek el (egyes változatoknál/piacokon) (a
vezető oldali panelről az összes ablaküveg
működtethető).
Megtalálható egy becsípődésgátló berendezés, amely
az első és hátsó ablaküvegek felemelési fázisa során
lép működésbe (egyes változatoknál/piacokon).
FIGYELMEZTETÉS
Az elektromos ablakemelők helytelen
használata veszélyes lehet. A működtetés
előtt és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztessék sem
közvetlenül a mozgó üvegek, sem az olyan
tárgyak, amelyeket magával húz, vagy amelyeknek
nekiütközik. Mindig húzzuk ki a gyújtáskulcsot,
amikor kiszállunk a gépkocsiból, hogy
megelőzzük az ablakemelők felügyelet nélküli
működtetését, ami a gépkocsiban maradó
utasokra veszélyt jelenthet.
74
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KEZELŐSZERVEK
Vezető oldali első ajtó
Aábra 57: a bal oldali első ablaküveg nyitása/zárása;
„folyamatos, automatikus” működés az ablaküveg
nyitása/zárása során;
B: a jobb első ablaküveg nyitása/zárása; „folyamatos,
automatikus” működés az ablaküveg nyitása/zárása
során (egyes változatoknál/piacokon);
C: a hátsó ajtók ablakmozgató kezelőszerveinek
bekapcsolása/letiltása;
D: a bal hátsó ablaküveg nyitása/zárása (egyes
változatoknál/piacokon); „folyamatos, automatikus”
működés az ablaküveg nyitása/zárása során;
E: a jobb hátsó ablaküveg nyitása/zárása (egyes
változatoknál/piacokon); „folyamatos, automatikus”
működés az ablaküveg nyitása/zárása során.A kívánt ablaküveg nyitásához/zárásához nyomjuk
meg a megfelelő gombokat. A gombok egyikét
röviden megnyomva az ablaküveg elmozdulása
„szakaszos”, míg hosszú megnyomás hatására
bekapcsol a „folyamatos, automatikus” működtetés
mind nyitás, mind zárás irányban.
Az ablaküveg a kívánt helyzetben a megfelelő
mozgatógomb ismételt megnyomására áll meg. A
nyomógombot néhány másodpercig megnyomva
tartva az üveg automatikusan felemelkedik vagy
leereszkedik (csak a gyújtáskulcs MAR állásában).
Utas oldali első ajtó/hátsó ajtók
(egyes változatoknál/piacokon)
Az utas oldali első ajtó és egyes változatokon a hátsó
ajtó kezelőpaneleken lévő nyomógombok működtetik
a hozzájuk tartozó ablaküveget.
Becsípődésgátló biztonsági berendezés
A gépkocsi becsípődésgátló funkcióval rendelkezik az
első és hátsó ablaküvegek záródásakor. Ez a biztonsági
rendszer érzékeli, ha az ablaküveg záródása során
valamilyen akadály kerül az üveg útjába; ilyen esetben
az érzékelő megállítja a mozgást, és az üveg
pozíciójától függően visszafelé mozgatja azt.
Ez a berendezés akkor is hasznos, amikor az
utastérben lévő gyerekek véletlenül működtetik az
ablakmozgatást.
ábra 57
L0F0162
75ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

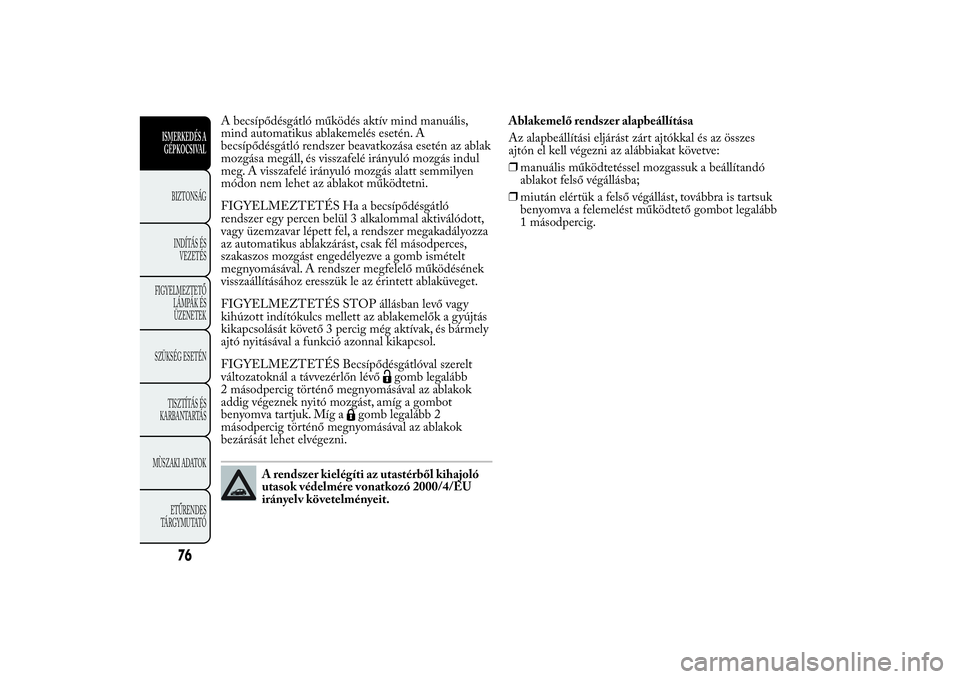

A becsípődésgátló működés aktív mind manuális,
mind automatikus ablakemelés esetén. A
becsípődésgátló rendszer beavatkozása esetén az ablak
mozgása megáll, és visszafelé irányuló mozgás indul
meg. A visszafelé irányuló mozgás alatt semmilyen
módon nem lehet az ablakot működtetni.
FIGYELMEZTETÉS Ha a becsípődésgátló
rendszer egy percen belül 3 alkalommal aktiválódott,
vagy üzemzavar lépett fel, a rendszer megakadályozza
az automatikus ablakzárást, csak fél másodperces,
szakaszos mozgást engedélyezve a gomb ismételt
megnyomásával. A rendszer megfelelő működésének
visszaállításához eresszük le az érintett ablaküveget.
FIGYELMEZTETÉS STOP állásban levő vagy
kihúzott indítókulcs mellett az ablakemelők a gyújtás
kikapcsolását követő 3 percig még aktívak, és bármely
ajtó nyitásával a funkció azonnal kikapcsol.
FIGYELMEZTETÉS Becsípődésgátlóval szerelt
változatoknál a távvezérlőn lévő
gomb legalább
2 másodpercig történő megnyomásával az ablakok
addig végeznek nyitó mozgást, amíg a gombot
benyomva tartjuk. Míg a
gomb legalább 2
másodpercig történő megnyomásával az ablakok
bezárását lehet elvégezni.
A rendszer kielégíti az utastérből kihajoló
utasok védelmére vonatkozó 2000/4/EU
irányelv követelményeit.Ablakemelő rendszer alapbeállítása
Az alapbeállítási eljárást zárt ajtókkal és az összes
ajtón el kell végezni az alábbiakat követve:
❒manuális működtetéssel mozgassuk a beállítandó
ablakot felső végállásba;
❒miután elértük a felső végállást, továbbra is tartsuk
benyomva a felemelést működtető gombot legalább
1 másodpercig.
76
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

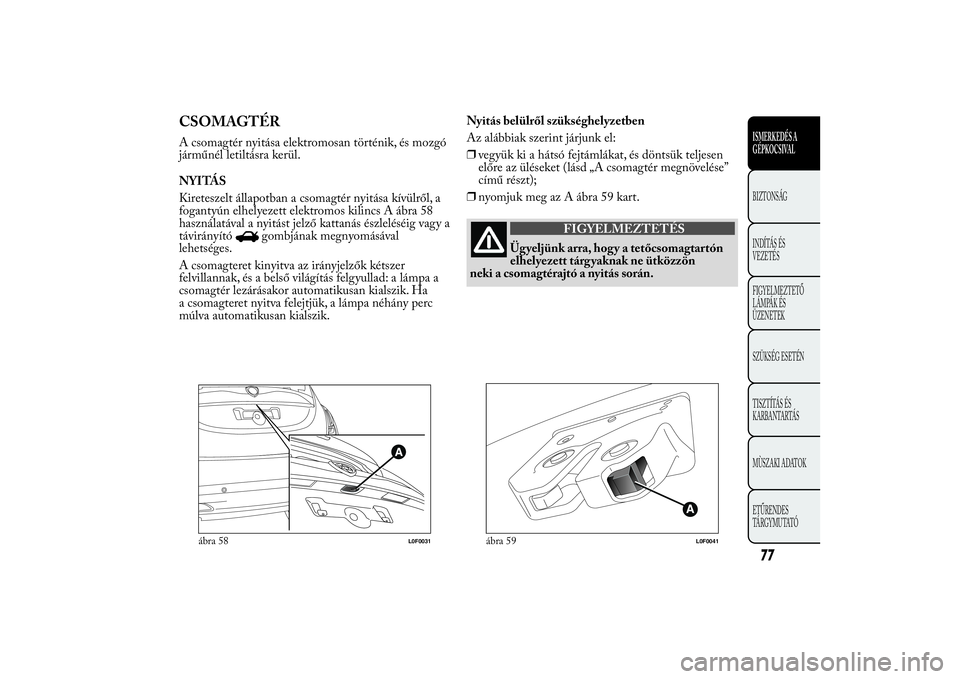

CSOMAGTÉRA csomagtér nyitása elektromosan történik, és mozgó
járműnél letiltásra kerül.
NYITÁS
Kireteszelt állapotban a csomagtér nyitása kívülről, a
fogantyún elhelyezett elektromos kilincs A ábra 58
használatával a nyitást jelző kattanás észleléséig vagy a
távirányító
gombjának megnyomásával
lehetséges.
A csomagteret kinyitva az irányjelzők kétszer
felvillannak, és a belső világítás felgyullad: a lámpa a
csomagtér lezárásakor automatikusan kialszik. Ha
a csomagteret nyitva felejtjük, a lámpa néhány perc
múlva automatikusan kialszik.Nyitás belülről szükséghelyzetben
Az alábbiak szerint járjunk el:
❒vegyük ki a hátsó fejtámlákat, és döntsük teljesen
előre az üléseket (lásd „A csomagtér megnövelése”
című részt);
❒nyomjuk meg az A ábra 59 kart.
FIGYELMEZTETÉS
Ügyeljünk arra, hogy a tetőcsomagtartón
elhelyezett tárgyaknak ne ütközzön
neki a csomagtérajtó a nyitás során.
ábra 58
L0F0031
ábra 59
L0F0041
77ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ZÁRÁS
Húzzuk meg az A ábra 60 fogantyút, engedjük le a
csomagtérajtót, és nyomjuk le a zárnál a reteszelődést
jelző kattanásig.
A csomagteret kinyitva az irányjelzők kétszer
felvillannak, és a belső világítás felgyullad: a lámpa a
csomagtér lezárásakor automatikusan kialszik. Ha
a csomagteret nyitva felejtjük, a lámpa néhány perc
múlva automatikusan kialszik.
FIGYELMEZTETÉS A csomagtér visszazárása
előtt győződjünk meg arról, hogy a kulcs a
birtokunkban van, mivel a csomagtér automatikusan
reteszelődni fog.A CSOMAGTÉR ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS A csomagtérajtó központi
nyitó/záró rendszerének alapbeállítását az
akkumulátor újracsatlakoztatása vagy biztosítékcsere
után az alábbiak szerint kell elvégezni:
❒csukjuk be az összes ajtót és a csomagteret;
❒nyomjuk meg a távvezérlőn lévő
gombot;
❒nyomjuk meg a távvezérlőn lévőgombot.
A CSOMAGTÉR MEGNÖVELÉSE
A csomagtér bővítéséhez lásd „A kalaptartó
eltávolítása” és „Az ülések előredöntése” című
bekezdésekben leírtakat.
ábra 60
L0F0193
78
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
