2011 SKODA CITIGO Owner's Manual

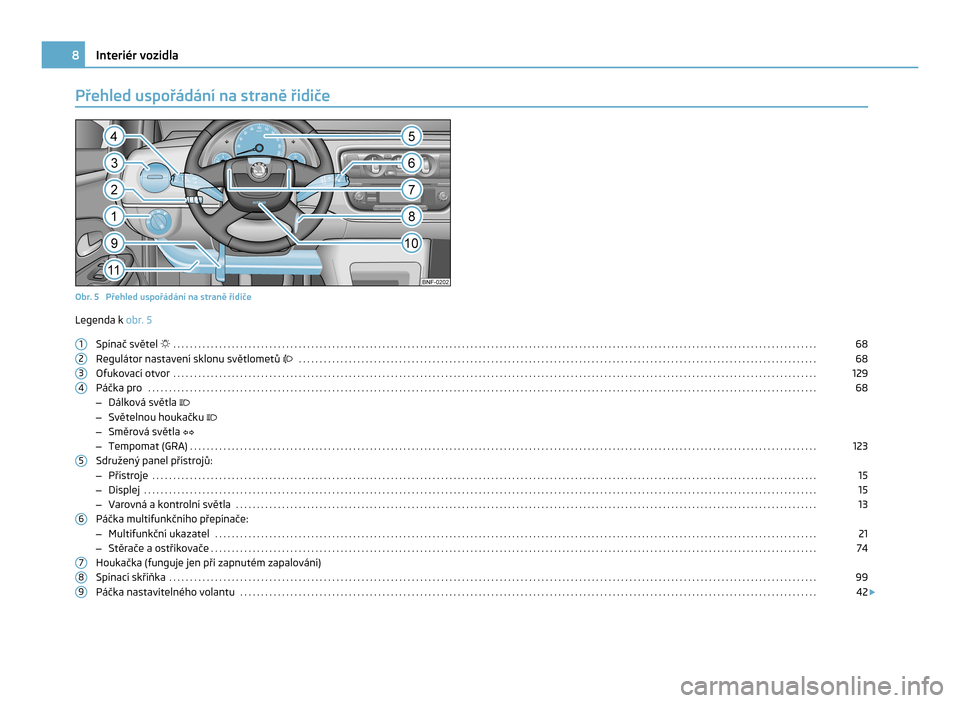

Přehled uspořádání na straně řidiče
Obr. 5 Přehled uspořádání na straně řidiče
Legenda k obr. 5
Spínač světel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Regulátor nastavení sklonu světlometů  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Ofukovací otvor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Páčka pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
– Dálková světla 
– Světelnou houkačku 
– Směrová světla 
– Tempomat (GRA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Sdružený panel přístrojů:
– Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
– Displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
– Varovná a
kontrolní světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Páčka multifunkčního přepínače:
– Multifunkční ukazatel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
– Stěrače a ostřikovače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Houkačka (funguje jen při zapnutém zapalování)
Spínací skříňka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Páčka nastavitelného volantu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42£
1 2
3
4
5
6
7
8
98
Interiér vozidla

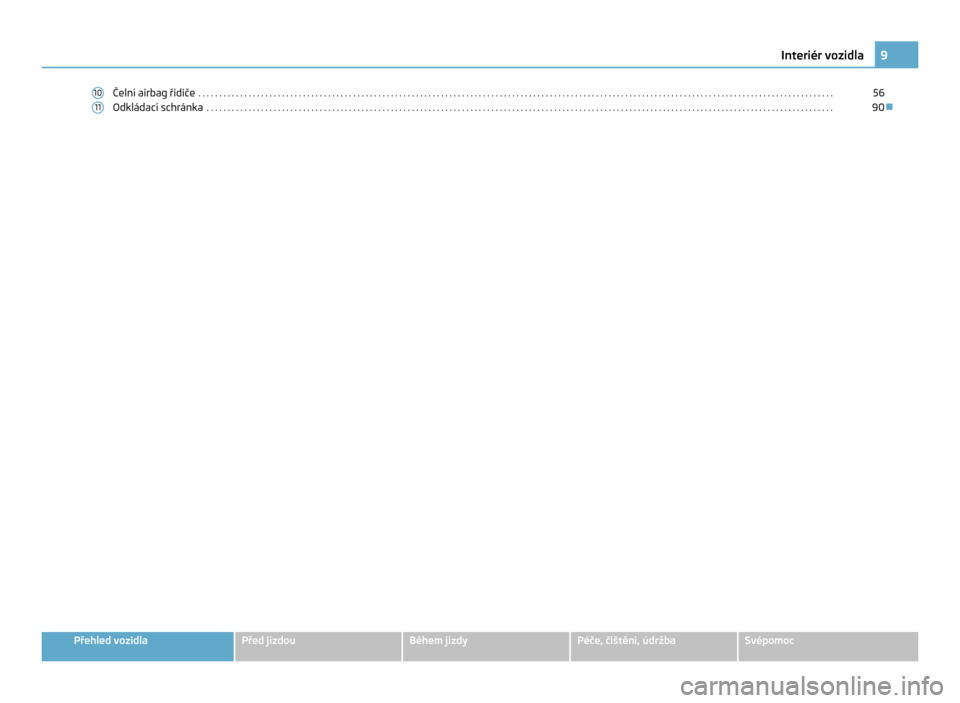

Čelní airbag řidiče
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Odkládací schránka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90Ð
10 11 9
Interiér vozidla Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc

Přehled uspořádání středové konzoly
Horní část středové konzoly Obr. 6 Uspořádání horní části středové konzoly
Legenda k obr. 6
Navigace Move & Fun . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Spínač varovných světel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
191
Kontrolní světlo vypnutého airbagu spolujezdce 
     . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Tlačítko vyhřívání sedadla spolujezdce  ; resp. tlačítko pro vyhřívání zadního okna  (alternativní umístění)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48, 129
Rádio, viz Návod k obsluze rádia, krytka nebo odkládací schránka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Tlačítko vyhřívání sedadla řidiče  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
48
Tlačítko vyhřívání zadního okna  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
129
Tlačítko systému „START-STOP“  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
117
Ovládací prvky:
– topení a větrání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
– klimatizace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129Ð
1 2
3
4
5
6
7
8
910
Interiér vozidla

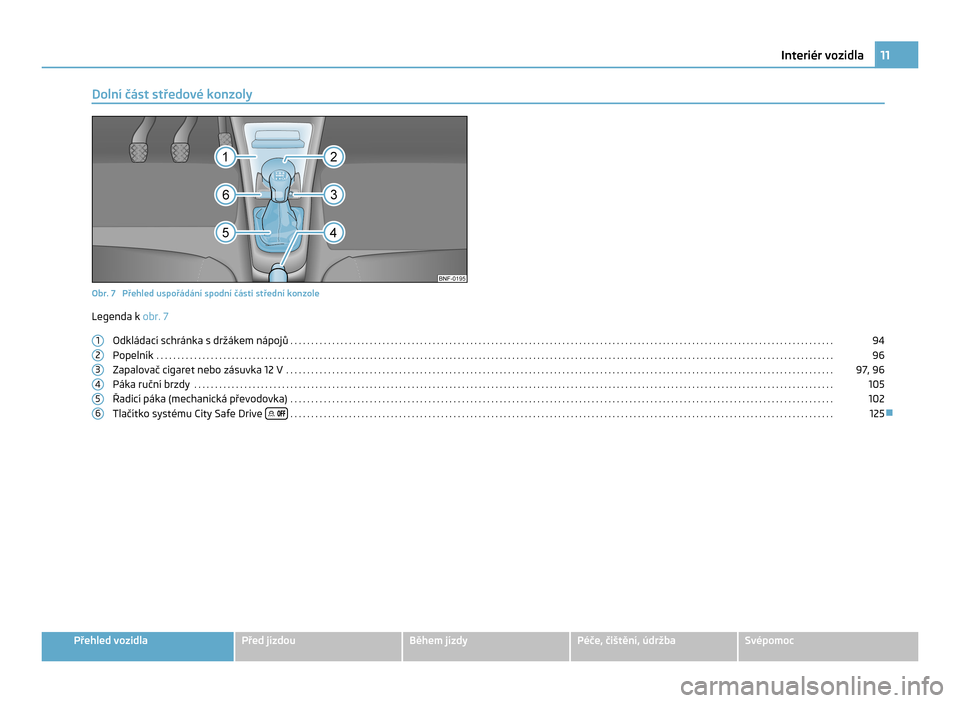

Dolní část středové konzoly
Obr. 7 Přehled uspořádání spodní části střední konzole
Legenda k obr. 7
Odkládací schránka s držákem nápojů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Popelník . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Zapalovač cigaret nebo zásuvka 12 V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97, 96
Páka ruční brzdy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Řadicí páka (mechanická převodovka) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Tlačítko systému City Safe Drive  
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
125Ð
1 2
3
4
5
6 11
Interiér vozidla Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc

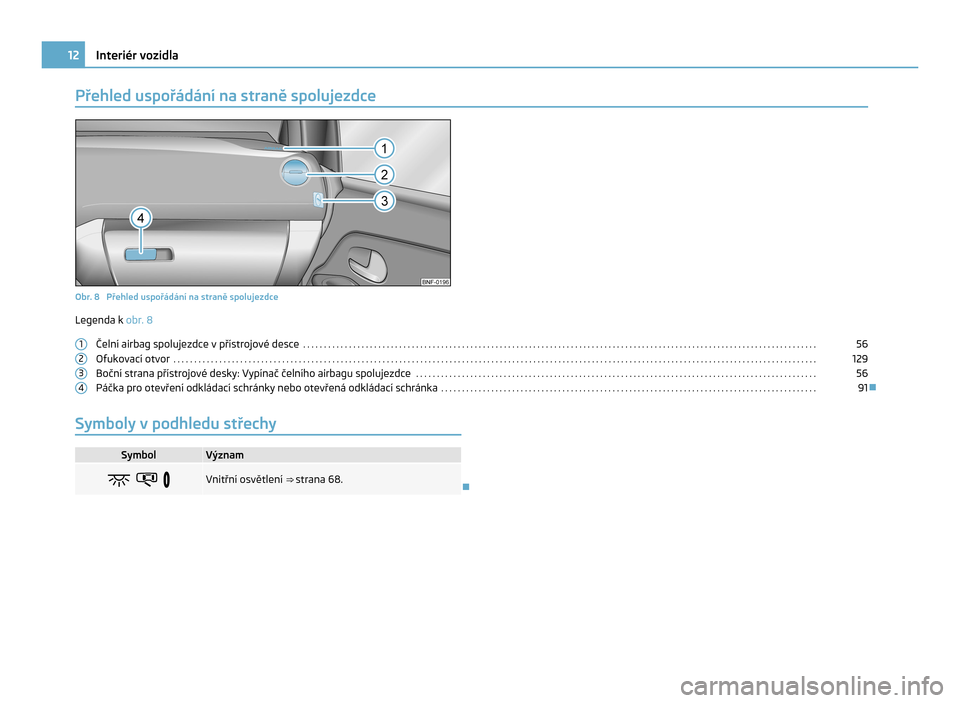

Přehled uspořádání na straně spolujezdce
Obr. 8 Přehled uspořádání na straně spolujezdce
Legenda k obr. 8
Čelní airbag spolujezdce v přístrojové desce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Ofukovací otvor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Boční strana přístrojové desky: Vypínač čelního airbagu spolujezdce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Páčka pro otevření odkládací schránky nebo otevřená odkládací schránka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91Ð
1 2
3
4
Symboly v podhledu střechy
Symbol Význam
 
 Vnitřní osvětlení ⇒
 strana 68. Ð12
Interiér vozidla

Sdružený panel přístrojů
Varovná a kontrolní světla Varovná a kontrolní světla upozorňují na nebezpečí
⇒   , závady
⇒  nebo na
určité funkce. Některá varovná a kontrolní světla se rozsvítí při zapnutí zapalování
a musí při běžícím motoru nebo během jízdy zhasnout.
Při rozsvícení některých kontrolních světel navíc zazní zvukový signál. Symbol Význam ⇒  Viz
 Zatažená ruční brzda.
⇒ strana
105

;  
Nepokračujte v jízdě!
Hladina brzdové kapaliny je příliš nízká nebo
porucha brzdového systému.  Svítí:
 Nepokračujte v
jízdě!
Hladina chladicí kapaliny motoru je příliš nizká,
teplota chladicí kapaliny motoru příliš vysoká nebo
porucha chladicího systému. ⇒ strana
148
; Bliká: porucha chladicího systému motoru. ⇒ strana
148

;  
Nepokračujte v
jízdě!
Tlak motorového oleje je příliš nízký. ⇒ strana
144
;  Bliká nebo svítí:
 Nepokračujte v jízdě!
Porucha řízení. ⇒ strana
115;
 Ve sdruženém panelu přístrojů: Řidič, resp. spolujezdec
není připoután bezpečnostním pásem. ⇒ strana
49

;  Na displeji sdruženého panelu přístrojů: Zapnutý bez-
pečnostní pás cestujícího na zadním sedadle.  Nezapnutý bezpečnostní pás cestujícího na zadním se-
dadle. ⇒ strana
49

;  Vadný alternátor. ⇒ strana
152;
 Bliká společně se zbývajícími segmenty ukazatele záso-
by paliva: Palivová nádrž je téměř prázdná. (Vozidla s

di-
gitálním ukazatelem zásoby paliva). ⇒ strana
133; Symbol Význam ⇒  Viz
 Bliká rychle: funkce City Safe Drive automaticky brzdí
nebo brzdila.
NEBO:
Bliká pomalu: funkce City Safe Drive není aktuálně k di-
spozici. ⇒ strana
125;
  Funkce City Safe Drive byla ručně zapnuta. Zhasne za
5 s.
  Bliká: Funkce City Safe Drive byla ručně vypnuta.

 Po zapnutí zapalování: Signalizuje, že brzy bude za-
potřebí servisní prohlídka. ⇒ strana
15;
 Svítí: systém ESP je vadný nebo vypnutý v závislosti na
systému. NEBO:
Bliká: zásah systému ESP, resp. ASR. ⇒ strana
105

;  Svítí: systém Traction Control je vadný nebo vypnutý
v
závislosti na systému. NEBO:
Bliká: zásah systému Traction Control.  Porucha nebo výpadek ABS.
 Zapnuté zadní mlhové světlo. ⇒ strana
68

;  Svítí nebo bliká: závada katalyzátoru.
⇒ strana
188

;  Porucha řízení motoru.
 Bliká nebo svítí: závada řízení. ⇒ strana
115;
 Palivová nádrž je téměř prázdná.(Vozidla s analogovým
ukazatelem zásoby paliva). ⇒ strana
133;
 Závada systému airbag a systému předepínačů pásů. ⇒ strana
56

; £ 13
Sdružený panel přístrojů Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc

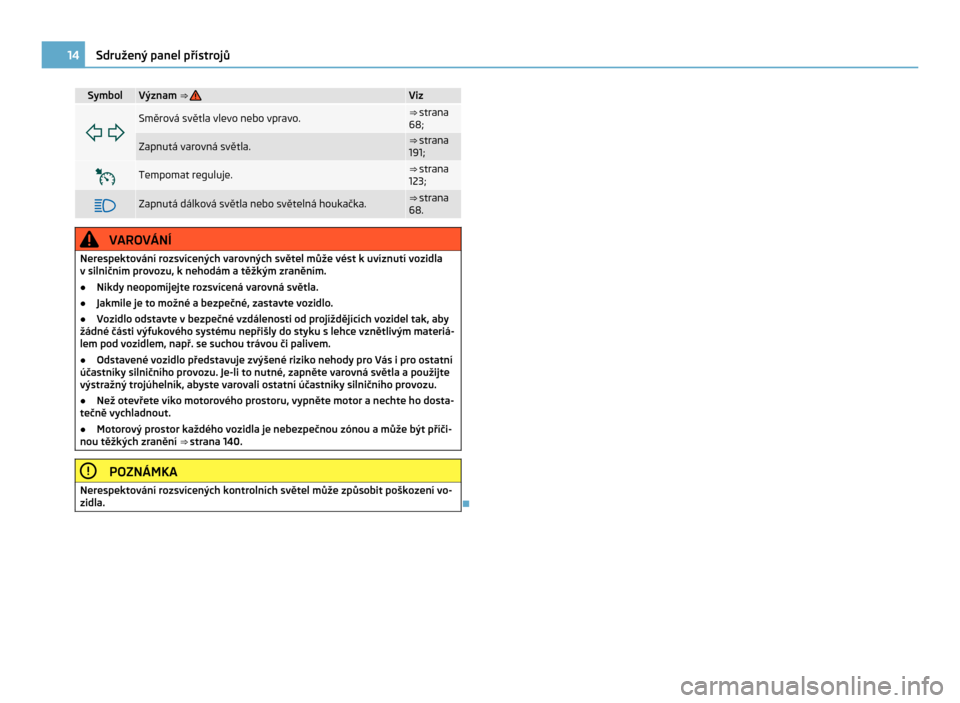

Symbol Význam ⇒  Viz

 Směrová světla vlevo nebo vpravo. ⇒ strana
68
; Zapnutá varovná světla. ⇒ strana
191

;  Tempomat reguluje. ⇒ strana
123;
 Zapnutá dálková světla nebo světelná houkačka. ⇒ strana
68

. VAROVÁNÍ
Nerespektování rozsvícených varovných světel může vést k uvíznutí vozidla
v silničním provozu, k
nehodám a těžkým zraněním.
● Nikdy neopomíjejte rozsvícená varovná světla.
● Jakmile je to možné a bezpečné, zastavte vozidlo.
● Vozidlo odstavte v bezpečné vzdálenosti od projíždějících vozidel tak, aby
žádné části výfukového systému nepřišly do styku s lehce vznětlivým materiá-
lem pod vozidlem, např. se suchou trávou či palivem.
● Odstavené vozidlo představuje zvýšené riziko nehody pro Vás i pro ostatní
účastníky silničního provozu. Je-li to nutné, zapněte varovná světla a
použijte
výstražný trojúhelník, abyste varovali ostatní účastníky silničního provozu.
● Než otevřete víko motorového prostoru, vypněte motor a nechte ho dosta-
tečně vychladnout.
● Motorový prostor každého vozidla je nebezpečnou zónou a může být příči-
nou těžkých zranění ⇒ strana

140.POZNÁMKA
Nerespektování rozsvícených kontrolních světel může způsobit poškození vo-
zidla. Ð14
Sdružený panel přístrojů

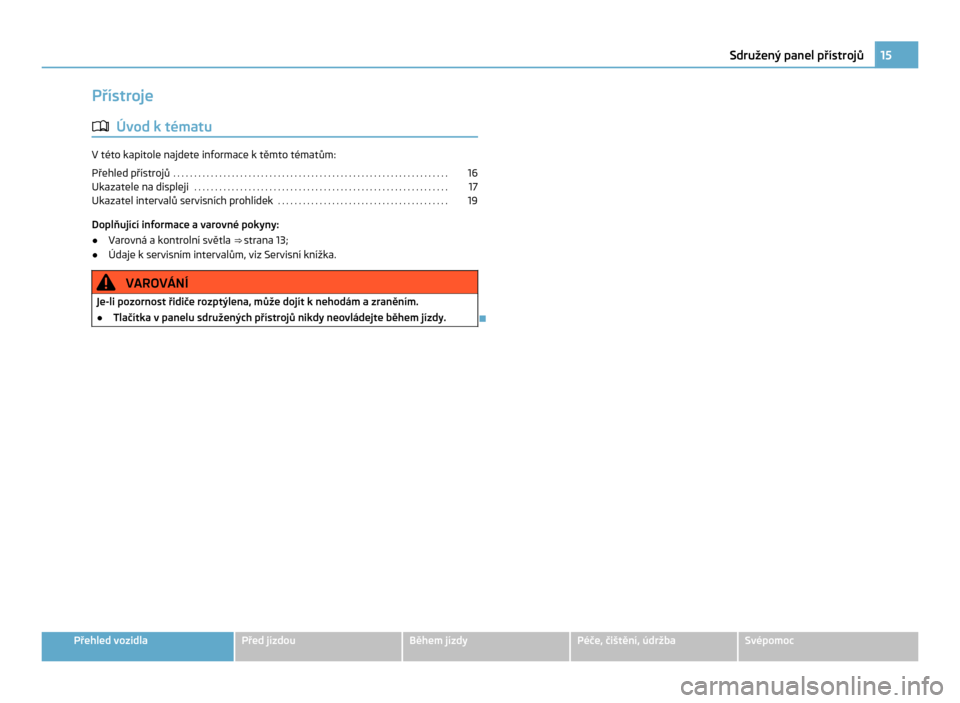

Přístroje
ä Úvod k tématu V této kapitole najdete informace k těmto tématům:
Přehled přístrojů
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Ukazatele na displeji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ukazatel intervalů servisních prohlídek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Doplňující informace a varovné pokyny:
● Varovná a kontrolní světla ⇒ strana 13 ;
● Údaje k servisním intervalům, viz Servisní knížka. VAROVÁNÍ
Je-li pozornost řidiče rozptýlena, může dojít k nehodám a zraněním.
● Tlačítka v panelu sdružených přístrojů nikdy neovládejte během jízdy. Ð 15
Sdružený panel přístrojů Přehled vozidla Před jízdou Během jízdy Péče, čištění, údržba Svépomoc
