2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

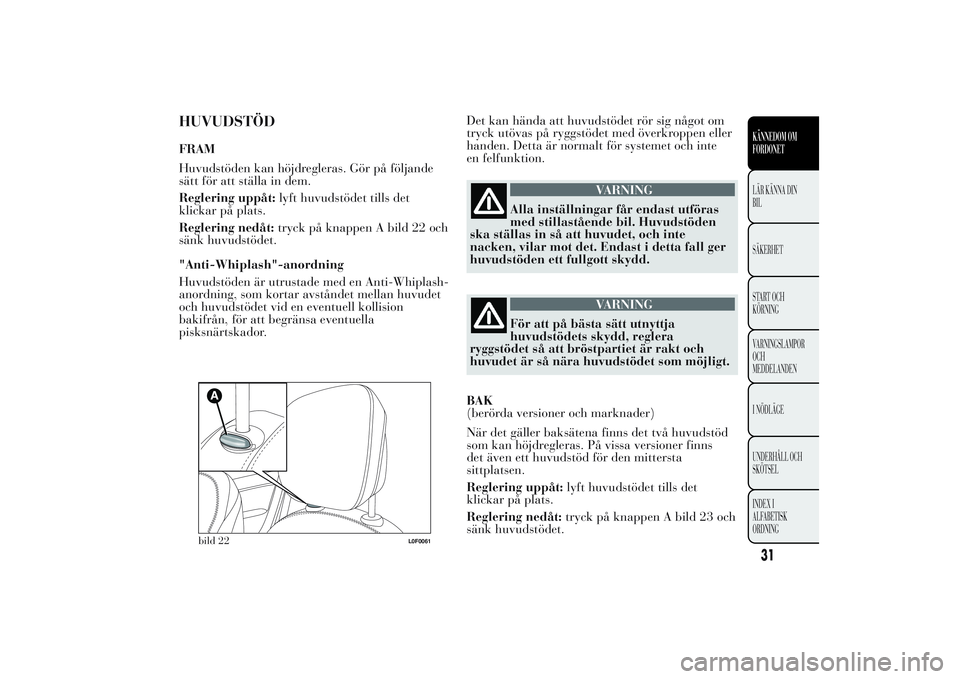

HUVUDSTÖDFRAM
Huvudstöden kan höjdregleras. Gör på följande
sätt för att ställa in dem.
Reglering uppåt:lyft huvudstödet tills det
klickar på plats.
Reglering nedåt:tryck på knappen A bild 22 och
sänk huvudstödet.
"Anti-Whiplash"-anordning
Huvudstöden är utrustade med en Anti-Whiplash-
anordning, som kortar avståndet mellan huvudet
och huvudstödet vid en eventuell kollision
bakifrån, för att begränsa eventuella
pisksnärtskador.Det kan hända att huvudstödet rör sig något om
tryck utövas på ryggstödet med överkroppen eller
handen. Detta är normalt för systemet och inte
en felfunktion.
VARNING
Alla inställningar får endast utföras
med
stillastående bil. Huvudstöden
ska ställas in så att huvudet, och inte
nacken, vilar mot det. Endast i detta fall ger
huvudstöden ett fullgott skydd.
VARNING
För att på bästa sätt utnyttja
huvudstödets
skydd, reglera
ryggstödet så att bröstpartiet är rakt och
huvudet är så nära huvudstödet som möjligt.
BAK
(berörda versioner och marknader)
När det gäller baksätena finns det två huvudstöd
som kan höjdregleras. På vissa versioner finns
det även ett huvudstöd för den mittersta
sittplatsen.
Reglering uppåt:lyft huvudstödet tills det
klickar på plats.
Reglering nedåt:tryck på knappen A bild 23 och
sänk huvudstödet.
bild 22
L0F0061
31KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

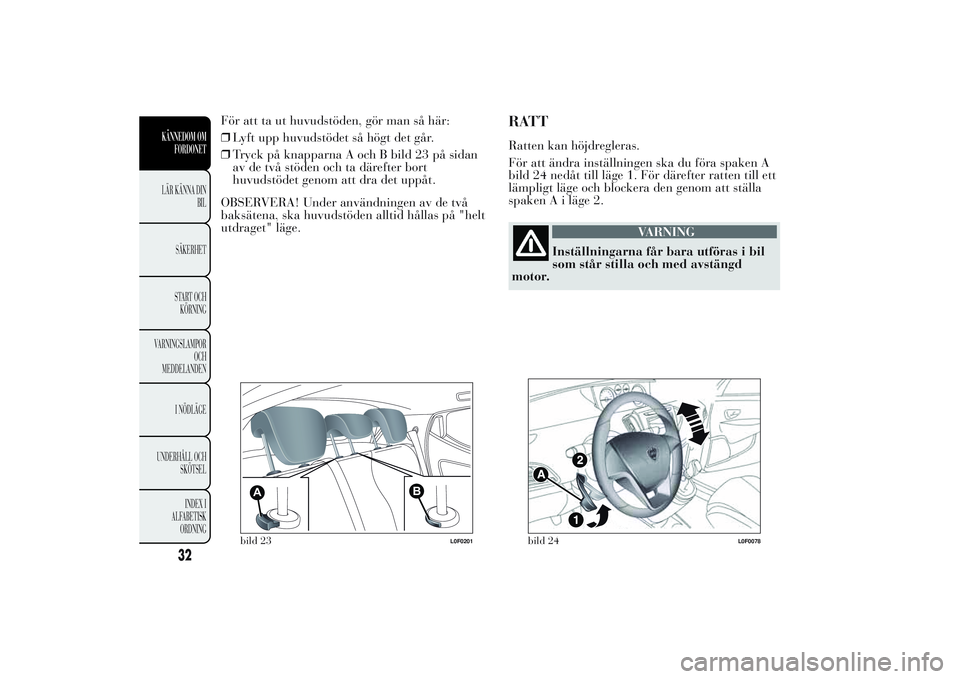

För att ta ut huvudstöden, gör man så här:
❒Lyft upp huvudstödet så högt det går.
❒Tryck på knapparna A och B bild 23 på sidan
av de två stöden och ta därefter bort
huvudstödet genom att dra det uppåt.
OBSERVERA! Under användningen av de två
baksätena, ska huvudstöden alltid hållas på "helt
utdraget" läge.
RATTRatten kan höjdregleras.
För att ändra inställningen ska du föra spaken A
bild 24 nedåt till läge 1. För därefter ratten till ett
lämpligt läge och blockera den genom att ställa
spaken A i läge 2.
VARNING
Inställningarna får bara utföras i bil
som
står stilla och med avstängd
motor.
A
B
bild 23
L0F0201
bild 24
L0F0078
32
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VARNING
Alla slags åtgärder på
eftermarknaden
som påverkar
styrningen eller rattstången (t ex. montering
av stöldskyddssystem) är absolut förbjudna.
Förutom att de försämrar systemets
prestanda och gör så att garantin förfaller,
kan de orsaka allvarliga säkerhetsproblem
och leda till en bristande överensstämmelse
med bilens typgodkännande.

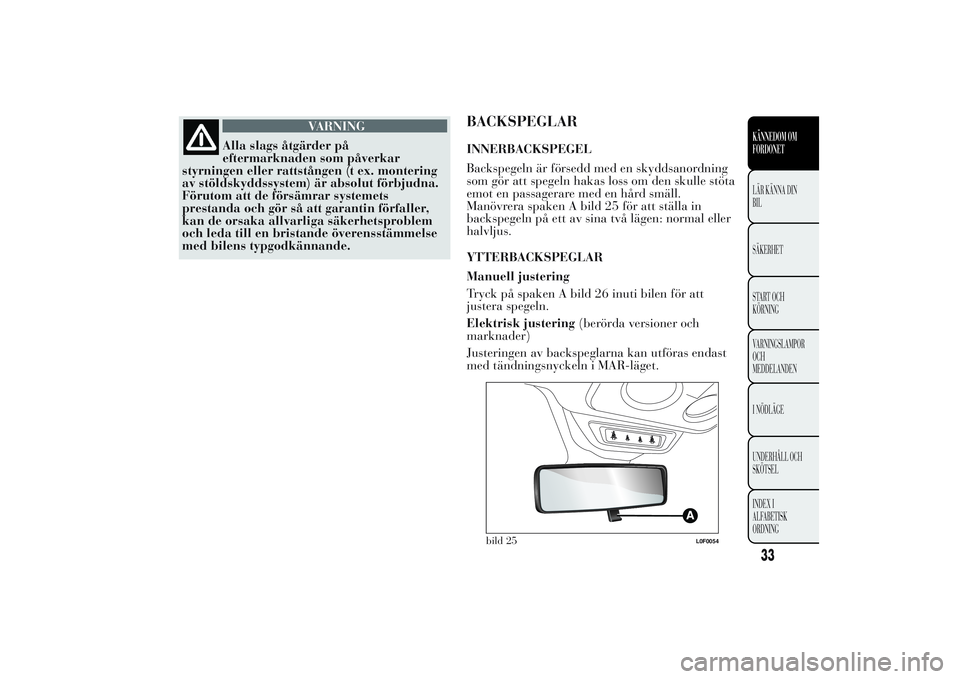

BACKSPEGLARINNERBACKSPEGEL
Backspegeln är försedd med en skyddsanordning
som gör att spegeln hakas loss om den skulle stöta
emot en passagerare med en hård smäll.
Manövrera spaken A bild 25 för att ställa in
backspegeln på ett av sina två lägen: normal eller
halvljus.
YTTERBACKSPEGLAR
Manuell justering
Tryck på spaken A bild 26 inuti bilen för att
justera spegeln.
Elektrisk justering(berörda versioner och
marknader)
Justeringen av backspeglarna kan utföras endast
med tändningsnyckeln i MAR-läget.
bild 25
L0F0054
33KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

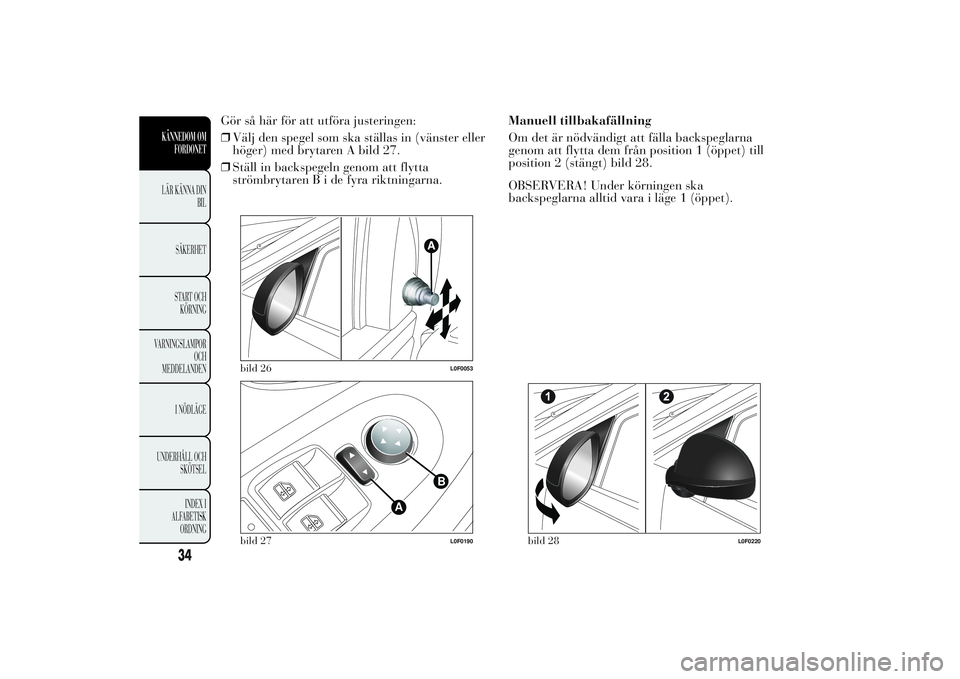

Gör så här för att utföra justeringen:
❒Välj den spegel som ska ställas in (vänster eller
höger) med brytaren A bild 27.
❒Ställ in backspegeln genom att flytta
strömbrytarenBidefyra riktningarna.Manuell tillbakafällning
Om det är nödvändigt att fälla backspeglarna
genom att flytta dem från position 1 (öppet) till
position 2 (stängt) bild 28.
OBSERVERA! Under körningen ska
backspeglarna alltid vara i läge 1 (öppet).
bild 26
L0F0053
A
B
bild 27
L0F0190
bild 28
L0F0220
34
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

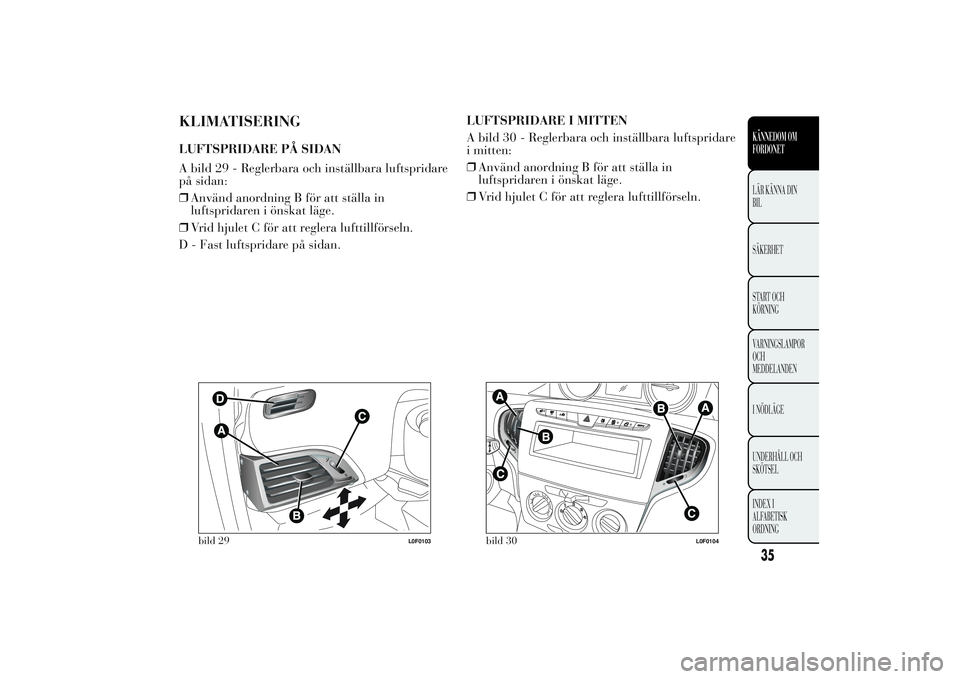

KLIMATISERINGLUFTSPRIDARE PÅ SIDAN
A bild 29 - Reglerbara och inställbara luftspridare
på sidan:
❒Använd anordning B för att ställa in
luftspridaren i önskat läge.
❒Vrid hjulet C för att reglera lufttillförseln.
D - Fast luftspridare på sidan.LUFTSPRIDARE I MITTEN
A bild 30 - Reglerbara och inställbara luftspridare
i mitten:
❒Använd anordning B för att ställa in
luftspridaren i önskat läge.
❒Vrid hjulet C för att reglera lufttillförseln.
bild 29
L0F0103
bild 30
L0F0104
35KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

KLIMATKOMFORTLUFTSPRIDARE1. Fasta övre luftöppningar – 2. Sidospridare som kan ställas in och regleras – 3. Fasta spridare för sidorutorna – 4.
Centralt placerade spridare som kan ställas in och regleras – 5. Spridare vid fotområdet i passagerarutrymmet frambild 31
L0F0230
36
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

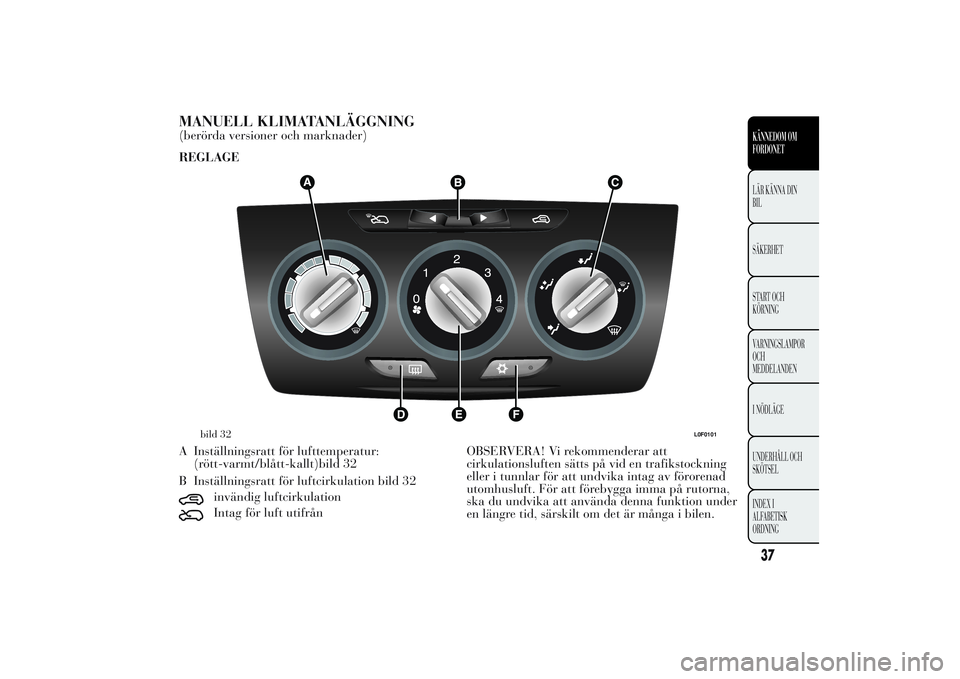

MANUELL KLIMATANLÄGGNING(berörda versioner och marknader)
REGLAGE
A Inställningsratt för lufttemperatur:
(rött-varmt/blått-kallt)bild 32
B Inställningsratt för luftcirkulation bild 32
invändig luftcirkulationIntag för luft utifrånOBSERVERA! Vi rekommenderar att
cirkulationsluften sätts på vid en trafikstockning
eller i tunnlar för att undvika intag av förorenad
utomhusluft. För att förebygga imma på rutorna,
ska du undvika att använda denna funktion under
en längre tid, särskilt om det är många i bilen.
bild 32
L0F0101
37KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Inriktad mot kroppen och sidorutorna.Inriktad mot kroppen, sidorutorna och
fötterna.Inriktad endast mot fötterna.Inriktad mot fötterna och vindrutan.Inriktad enbart mot vindrutan.
D Knapp för att sätta på/stänga av den
eluppvärmda bakrutan bild 32.
Aktiveringen signaleras genom att lysdioden tänds
på knappen.
För att spara på batteriet är eluppvärmningen
kopplad till en timer som automatiskt stänger av
funktionen efter cirka 20 minuter.
E Inställningsratt för fläkthastighet och
aktivering/inaktivering av klimatanläggningen
bild 32. Om du trycker in inställningsratten
aktiveras klimatanläggningen. Samtidigt tänds
lysdioden på ratten. Denna åtgärd ger en
snabbare effekt för passagerarutrymmets
avkylning.
NoteringFör att avbryta luftflödet som kommer
ut ur munstyckena ska inställningsratten ställas
på 0.
F Knapp för att sätta på eller stänga av
klimatanläggningens kompressor bild 32.Snabb avimning/avfrostning för vindrutan och
sidorutorna fram (MAX-DEF)
Gör så här:
❒Vrid inställningsratten A till det röda området.
❒Flytta markören B till
.
❒Vrid inställningsratten C till
.
❒Vrid inställningsratten E till 4 (högsta
fläkthastighet).
OBSERVERA! Klimatanläggningen bidrar till en
snabb avimning eftersom den avfuktar luften i
bilen. Ställ in reglagen enligt beskrivningen ovan
och aktivera klimatanläggningen genom att trycka
på knappen
(lysdioden tänds på knappen).
38
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

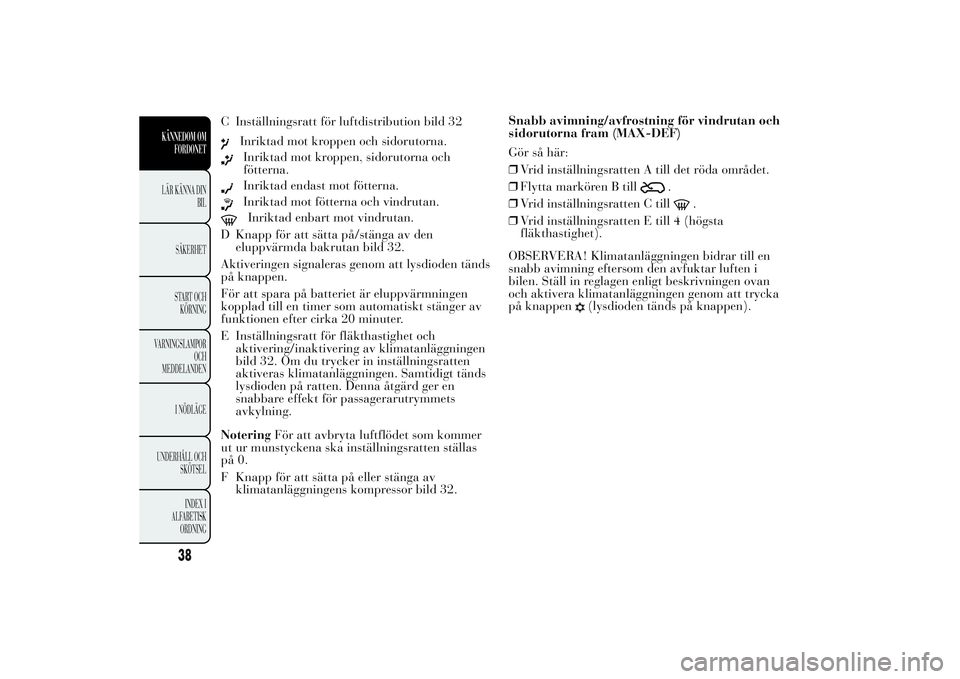

C Inställningsratt för luftdistribution bild 32
