2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

MÄRKSKYLT FÖR KAROSSERIETS
LACKERING
Den sitter på den yttre stolpen (vänster sida) av
bagageutrymmet och innehåller följande data bild
168:
ALacktillverkare.
BFärgens benämning.
CFärgens Lancia-kod.
DFärgnummer för färgkorrigeringar eller
omlackeringar.MÄRKNING AV CHASSIT
Den sitter på höger sida bak på golvet i
bagageutrymmet och innehåller följande
information:
❒typ av fordon;
❒chassits progressiva tillverkningsnummer.
MOTORMÄRKNING
Den är instansad på cylinderblocket och anger
motortyp och progressivt tillverkningsnummer.
bild 168
L0F0030
223KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I
ALF
ABETISK
ORDNING

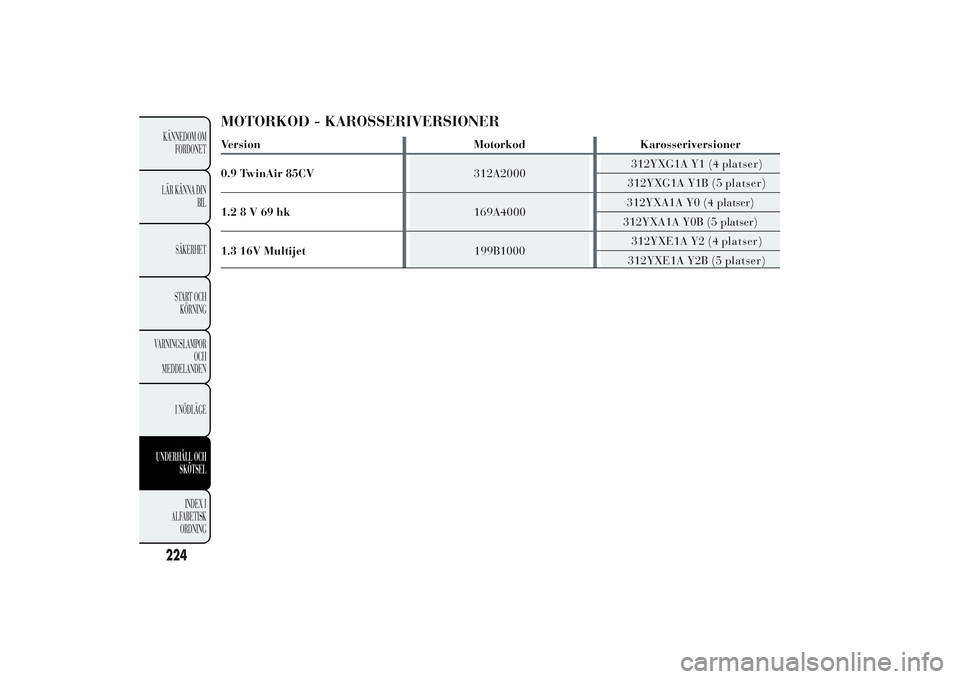

MOTORKOD - KAROSSERIVERSIONERVersion Motorkod Karosseriversioner
0.9 TwinAir 85CV312A2000312YXG1A Y1 (4 p )
312YXG1A Y1B (5 p )
1.28V69hk169A4000312YXA1A Y0 (4 platser)
312YXA1A Y0B (5 platser)
1.3 16V Multijet199B1000312YXE1A Y2 (4 p )
312YXE1A Y2B (5 p )
224KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALF
ABETISK
ORDNING
latser
latser
latser
latser

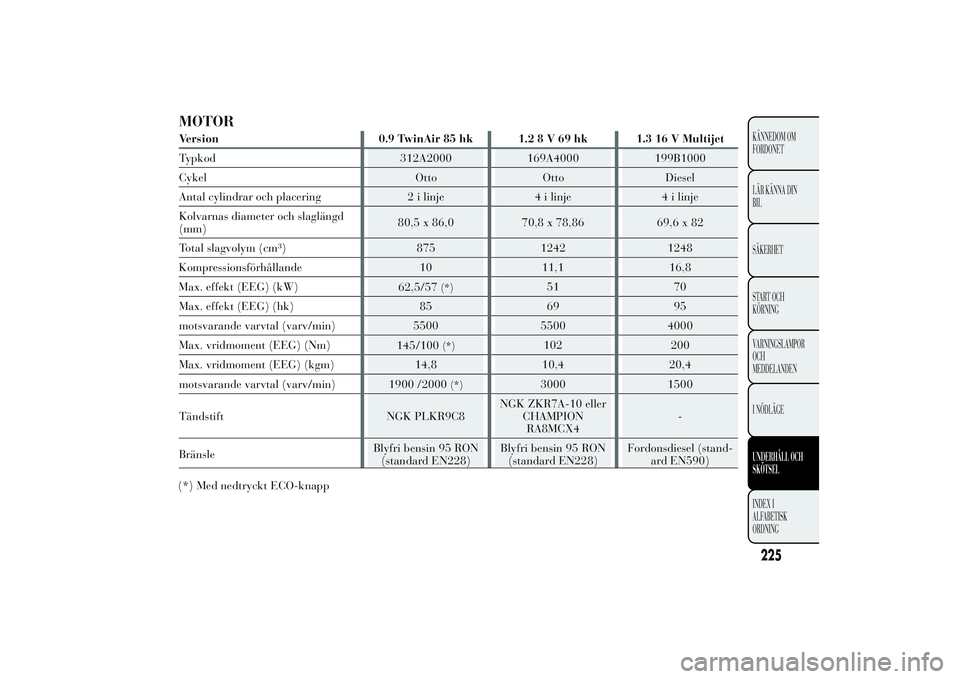

MOTORVersion 0.9 TwinAir 85 hk 1.28V69hk 1.316VMultijet
Typkod 312A2000 169A4000 199B1000
CykelDiesel
Antal cylindrar och placering 2 i linje 4 i linje 4 i linje
Kolvarnas diameter och slaglängd
(mm)80,5 x 86,0 70,8 x 78,86 69,6 x 82
Total slagvolym (cm³) 875 1242 1248
Kompressionsförhållande 10 11,1 16,8
Max. effekt (EEG) (kW)
62,5/57
(*)
51 70
Max. effekt (EEG) (hk) 85 69 95
motsvarande varvtal (varv/min) 5500 5500 4000
Max. vridmoment (EEG) (Nm)
145/100
(*)
102 200
Max. vridmoment (EEG) (kgm) 14,8 10,4 20,4
motsvarande varvtal (varv/min)
1900 /2000
(*)
3000 1500
Tändstift NGK PLKR9C8NGK ZKR7A-10 eller
CHAMPION
RA8MCX4-
BränsleBlyfri bensin 95 RON
(standard EN228)Blyfri bensin 95 RON
(standard EN228)Fordonsdiesel (stand-
ard EN590)
Med nedtryckt ECO-knapp
225KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I
ALF
ABETISK
ORDNING
(*) Otto Otto

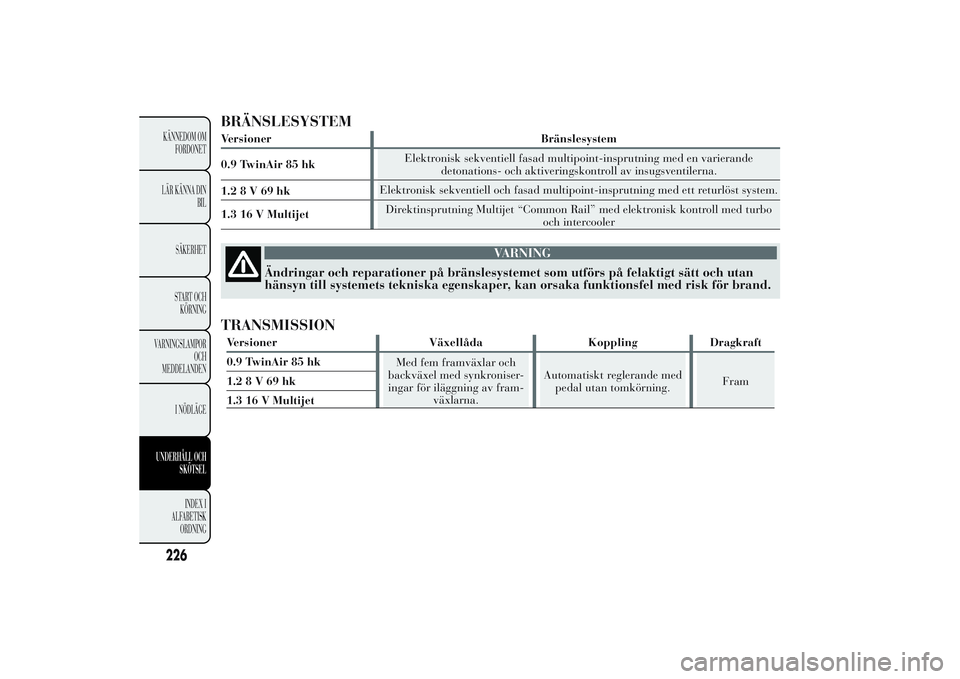

BRÄNSLESYSTEMVersioner Bränslesystem
0.9 TwinAir 85 hkElektronisk sekventiell fasad multipoint-insprutning med en varierande
detonations- och aktiveringskontroll av insugsventilerna.
1.28V69hkElektronisk sekventiell och fasad multipoint-insprutning med ett returlöst system.
Direktinsprutning Multijet “Common Rail” med elektronisk kontroll med turbo
och intercooler 1.3 16 V Multijet
VARNING
Ändringar och reparationer på bränslesystemet som utförs på felaktigt sätt och utan
hänsyn
till systemets tekniska egenskaper, kan orsaka funktionsfel med risk för brand.
TRANSMISSIONVersioner Växellåda Koppling Dragkraft
0.9 TwinAir 85 hk
Med fem framväxlar och
backväxel med synkroniser-
ingar för iläggning av fram-
växlarna.Automatiskt reglerande med
pedal utan tomkörning.Fram 1.28V69hk
1.3 16 V Multijet
226KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALF
ABETISK
ORDNING

BROMSARVersioner Främre servobromsar Bakre servobromsar Parkeringsbroms
0.9 TwinAir 85 hkMed självventilerad skivaMed trumbroms och
självcentrerande
bromsbackar med en sty-
rcylinder till varje hjul.
Styrs av handspak som
inverkar på de bakre
bromsarna. 1.28V69hk
SkivbromsMed trumbroms och
självcentrerande
bromsbackar med en sty-
rcylinder till varje hjul.
Med självventilerad skivaMed trumbroms och
självcentrerande
bromsbackar med en sty-
rcylinder till varje hjul. 1.3 16 V MultijetOBSERVERA! Vatten, is och salt som strös ut på vägarna kan lägga sig på bromsskivorna och minska
bromseffekten vid den första inbromsningen.
227KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I
ALF
ABETISK
ORDNING

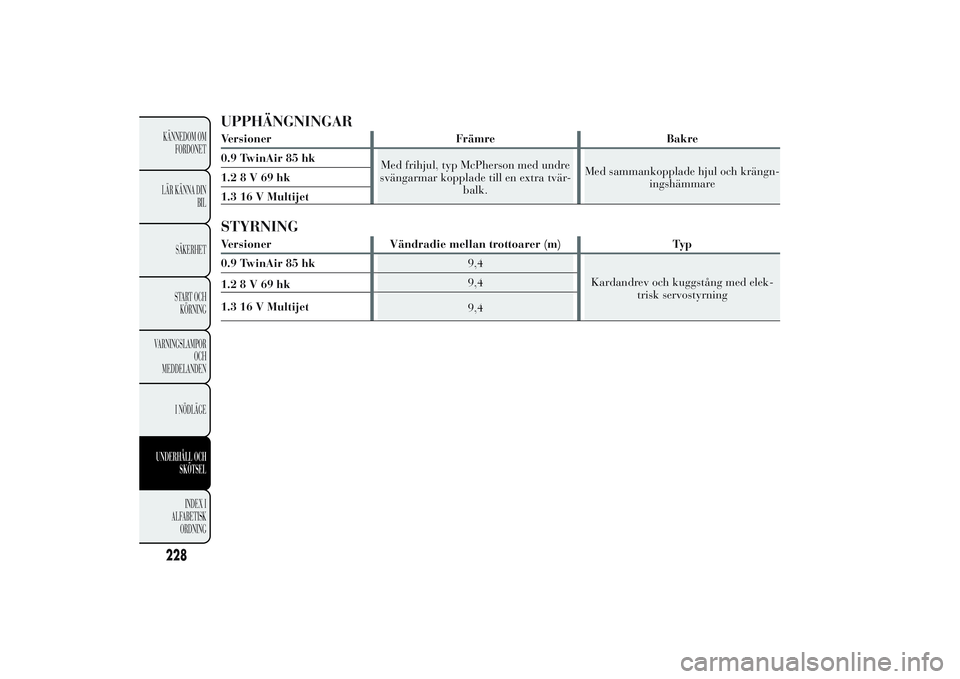

UPPHÄNGNINGARVersioner Främre Bakre
0.9 TwinAir 85 hk
Med frihjul, typ McPherson med undre
svängarmar kopplade till en extra tvär-
balk.Med sammankopplade hjul och krängn-
ingshämmare 1.28V69hk
1.3 16 V MultijetSTYRNINGVersioner Vändradie mellan trottoarer (m) Typ
0.9 TwinAir 85 hk9,4
Kardandrev och kuggstång med elek-
trisk servostyrning 1.28V69hk9,4
9,4 1.3 16 V Multijet
228KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I
ALF
ABETISK
ORDNING

HJULFÄLGAR OCH DÄCK
Fälgar av gjutet stål eller lättmetall. Slanglösa
däck med radiell stomme. På registreringsbeviset
anges även alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader mellan
"Drift- och underhållshandboken" och
"Registreringsbeviset", ta endast hänsyn till
uppgifterna på registreringsbeviset. För
körsäkerheten är det nödvändigt att bilen är
försedd med däck av samma märke och typ på
alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till
slanglösa däck.
RESERVHJUL
Fälg av gjutet stål. Slanglöst däck
HJULINSTÄLLNING
Konvergensen av framhjulen som är uppmätt
mellan fälgarna är0±1mm
Värdena gäller bilen då den är körklar.
RÄTT AVLÄSNING AV DÄCKET
Exempel bild 169: 185/55 R 15 82T185
Nominell bredd (S, avstånd i mm mellan
sidorna).
55
Förhållande höjd/bredd (H/S) i procent.
R
Radialdäck
15
Diameter på fälgen i tum (Ø).
82
Belastningsindex (kapacitet)
TMax. hastighetsindex
Max. hastighetsindexQ
upp till 160 km/tim.
R
upp till 170 km/tim.
Supp till 180 km/tim.Tupp till 190 km/tim.U
upp till 200 km/tim.
H
upp till 210 km/tim.
V
upp till 240 km/tim.bild 169
L0F0019
229KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I
ALF
ABETISK
ORDNING

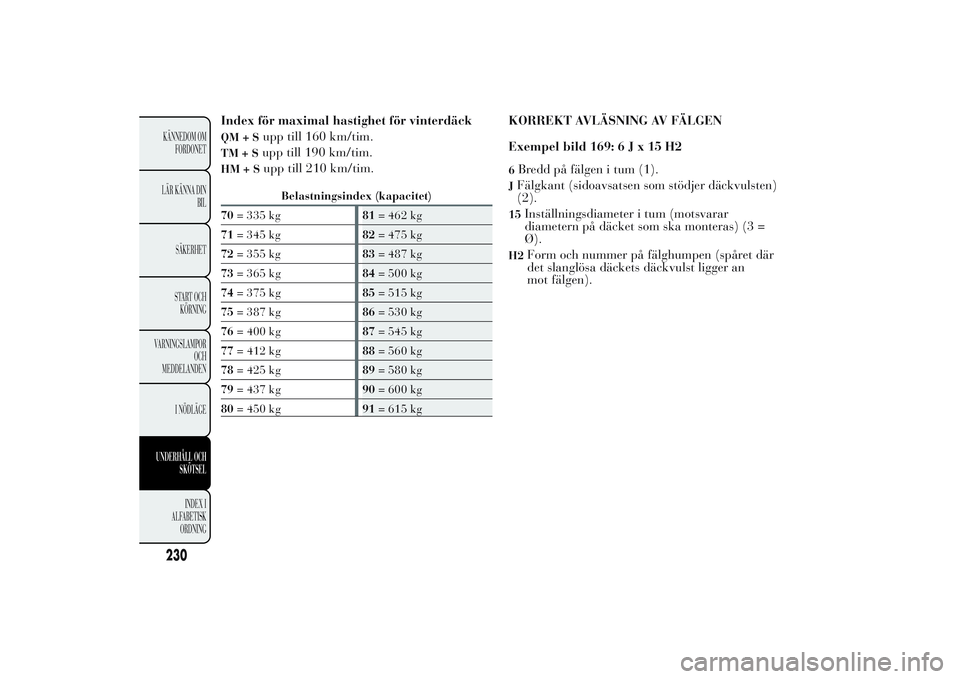

Index för maximal hastighet för vinterdäckQM+S
upp till 160 km/tim.
TM+S
upp till 190 km/tim.
HM+S
upp till 210 km/tim.
Belastningsindex (kapacitet)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
KORREKT AVLÄSNING AV FÄLGEN
Exempel bild 169:6Jx15H26Bredd på fälgen i tum (1).JFälgkant (sidoavsatsen som stödjer däckvulsten)
(2).15
Inställningsdiameter i tum (motsvarar
diametern på däcket som ska monteras) (3 =
Ø).
H2
Form och nummer på fälghumpen (spåret där
det slanglösa däckets däckvulst ligger an
mot fälgen).
