2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

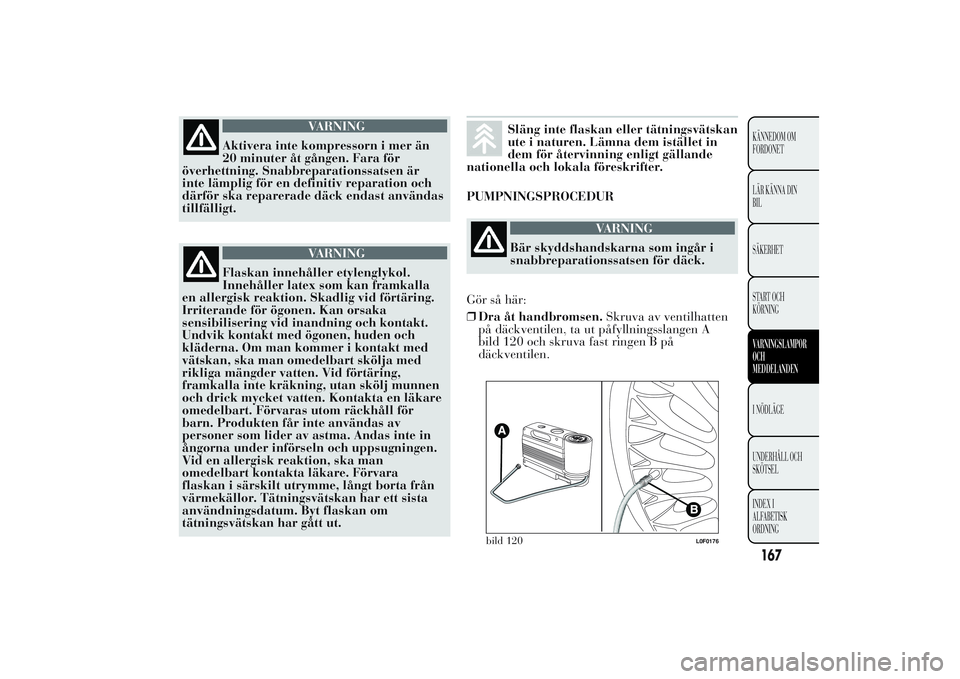

VARNING
Aktivera inte kompressorn i mer än
20
minuter åt gången. Fara för
överhettning. Snabbreparationssatsen är
inte lämplig för en definitiv reparation och
därför ska reparerade däck endast användas
tillfälligt.
VARNING
Flaskan innehåller etylenglykol.
Innehåller
latex som kan framkalla
en allergisk reaktion. Skadlig vid förtäring.
Irriterande för ögonen. Kan orsaka
sensibilisering vid inandning och kontakt.
Undvik kontakt med ögonen, huden och
kläderna. Om man kommer i kontakt med
vätskan, ska man omedelbart skölja med
rikliga mängder vatten. Vid förtäring,
framkalla inte kräkning, utan skölj munnen
och drick mycket vatten. Kontakta en läkare
omedelbart. Förvaras utom räckhåll för
barn. Produkten får inte användas av
personer som lider av astma. Andas inte in
ångorna under införseln och uppsugningen.
Vid en allergisk reaktion, ska man
omedelbart kontakta läkare. Förvara
flaskan i särskilt utrymme, långt borta från
värmekällor. Tätningsvätskan har ett sista
användningsdatum. Byt flaskan om
tätningsvätskan har gått ut.
Släng inte flaskan eller tätningsvätskan
ute i naturen. Lämna dem istället in
dem för återvinning enligt gällande
nationella och lokala föreskrifter.
PUMPNINGSPROCEDUR
VARNING
Bär skyddshandskarna som ingår i
snabbreparationssatsen
för däck.
Gör så här:
❒Dra åt handbromsen.Skruva av ventilhatten
på däckventilen, ta ut påfyllningsslangen A
bild 120 och skruva fast ringen B på
däckventilen.
bild 120
L0F0176
167KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

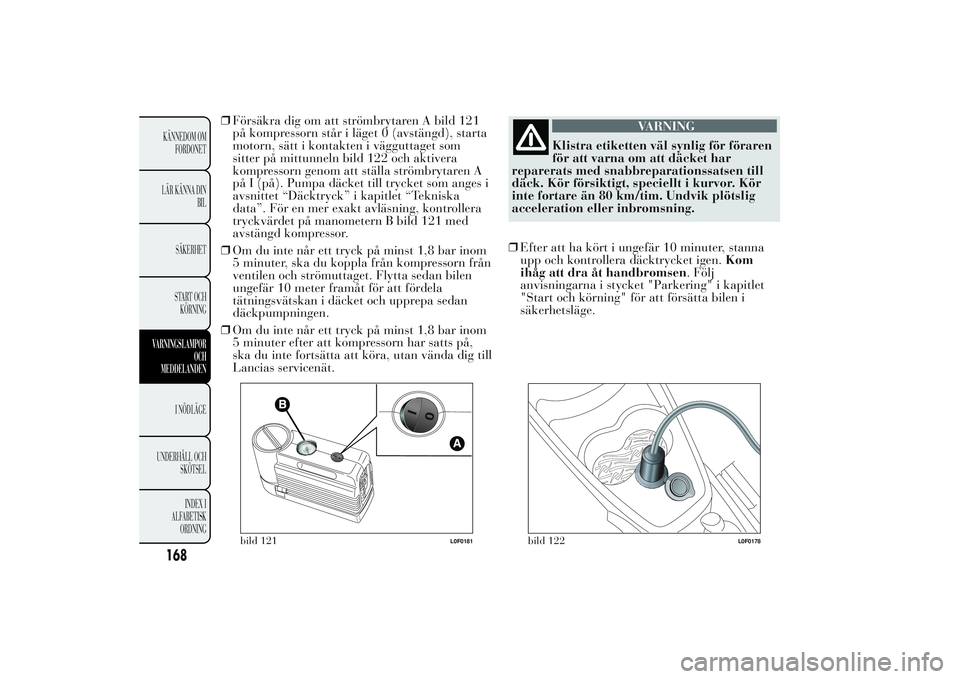

❒Försäkra dig om att strömbrytaren A bild 121
på kompressorn står i läget 0 (avstängd), starta
motorn, sätt i kontakten i vägguttaget som
sitter på mittunneln bild 122 och aktivera
kompressorn genom att ställa strömbrytaren A
på I (på). Pumpa däcket till trycket som anges i
avsnittet “Däcktryck” i kapitlet “Tekniska
data”. För en mer exakt avläsning, kontrollera
tryckvärdet på manometern B bild 121 med
avstängd kompressor.
❒Om du inte når ett tryck på minst 1,8 bar inom
5 minuter, ska du koppla från kompressorn från
ventilen och strömuttaget. Flytta sedan bilen
ungefär 10 meter framåt för att fördela
tätningsvätskan i däcket och upprepa sedan
däckpumpningen.
❒Om du inte når ett tryck på minst 1,8 bar inom
5 minuter efter att kompressorn har satts på,
ska du inte fortsätta att köra, utan vända dig till
Lancias servicenät.
VARNING
Klistra etiketten väl synlig för föraren
för
att varna om att däcket har
reparerats med snabbreparationssatsen till
däck. Kör försiktigt, speciellt i kurvor. Kör
inte fortare än 80 km/tim. Undvik plötslig
acceleration eller inbromsning.
❒Efter att ha kört i ungefär 10 minuter, stanna
upp och kontrollera däcktrycket igen.Kom
ihåg att dra åt handbromsen. Följ
anvisningarna i stycket "Parkering" i kapitlet
"Start och körning" för att försätta bilen i
säkerhetsläge.
bild 121
L0F0181
bild 122
L0F0178
168KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

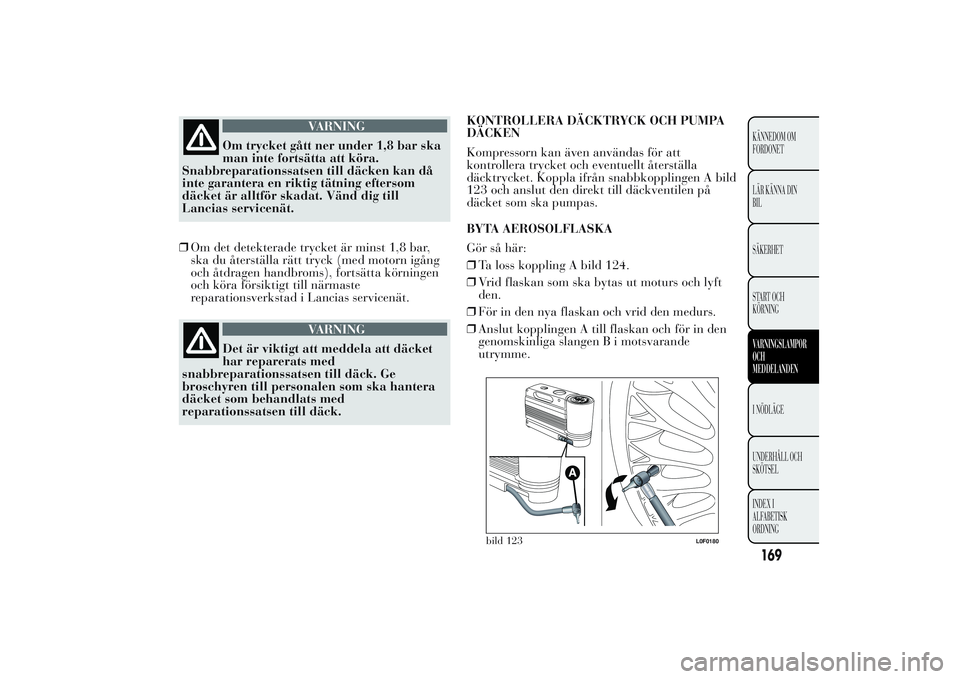

VARNING
Om trycket gått ner under 1,8 bar ska
man
inte fortsätta att köra.
Snabbreparationssatsen till däcken kan då
inte garantera en riktig tätning eftersom
däcket är alltför skadat. Vänd dig till
Lancias servicenät.
❒Om det detekterade trycket är minst 1,8 bar,
ska du återställa rätt tryck (med motorn igång
och åtdragen handbroms), fortsätta körningen
och köra försiktigt till närmaste
reparationsverkstad i Lancias servicenät.
VARNING
Det är viktigt att meddela att däcket
har
reparerats med
snabbreparationssatsen till däck. Ge
broschyren till personalen som ska hantera
däcket som behandlats med
reparationssatsen till däck.KONTROLLERA DÄCKTRYCK OCH PUMPA
DÄCKEN
Kompressorn kan även användas för att
kontrollera trycket och eventuellt återställa
däcktrycket. Koppla ifrån snabbkopplingen A bild
123 och anslut den direkt till däckventilen på
däcket som ska pumpas.
BYTA AEROSOLFLASKA
Gör så här:
❒Ta loss koppling A bild 124.
❒Vrid flaskan som ska bytas ut moturs och lyft
den.
❒För in den nya flaskan och vrid den medurs.
❒Anslut kopplingen A till flaskan och för in den
genomskinliga slangen B i motsvarande
utrymme.
bild 123
L0F0180
169KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

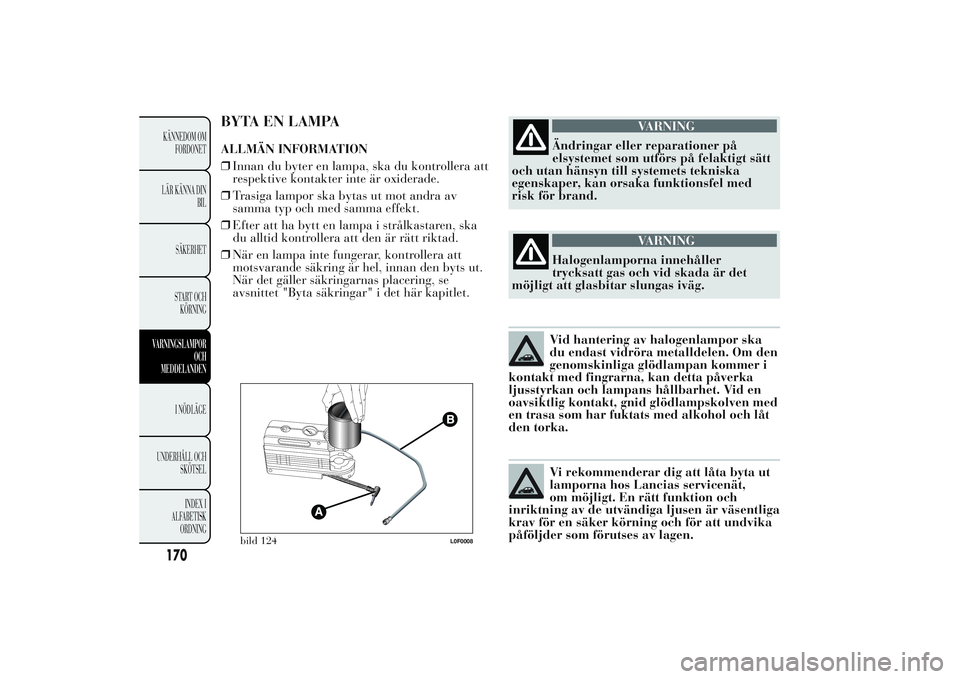

BYTA EN LAMPAALLMÄN INFORMATION
❒Innan du byter en lampa, ska du kontrollera att
respektive kontakter inte är oxiderade.
❒Trasiga lampor ska bytas ut mot andra av
samma typ och med samma effekt.
❒Efter att ha bytt en lampa i strålkastaren, ska
du alltid kontrollera att den är rätt riktad.
❒När en lampa inte fungerar, kontrollera att
motsvarande säkring är hel, innan den byts ut.
När det gäller säkringarnas placering, se
avsnittet "Byta säkringar" i det här kapitlet.
VARNING
Ändringar eller reparationer på
elsystemet
som utförs på felaktigt sätt
och utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
VARNING
Halogenlamporna innehåller
trycksatt
gas och vid skada är det
möjligt att glasbitar slungas iväg.Vid hantering av halogenlampor ska
du endast vidröra metalldelen. Om den
genomskinliga glödlampan kommer i
kontakt med fingrarna, kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven med
en trasa som har fuktats med alkohol och låt
den torka.Vi rekommenderar dig att låta byta ut
lamporna hos Lancias servicenät,
om möjligt. En rätt funktion och
inriktning av de utvändiga ljusen är väsentliga
krav för en säker körning och för att undvika
påföljder som förutses av lagen.
bild 124
L0F0008
170KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

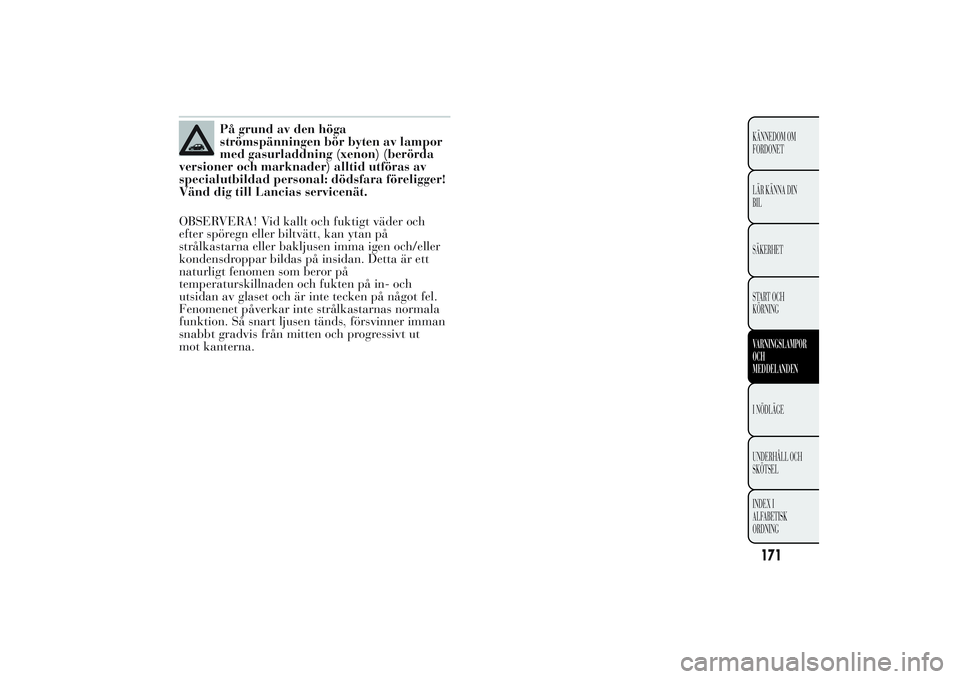

På grund av den höga
strömspänningen bör byten av lampor
med gasurladdning (xenon) (berörda
versioner och marknader) alltid utföras av
specialutbildad personal: dödsfara föreligger!
Vänd dig till Lancias servicenät.
OBSERVERA! Vid kallt och fuktigt väder och
efter spöregn eller biltvätt, kan ytan på
strålkastarna eller bakljusen imma igen och/eller
kondensdroppar bildas på insidan. Detta är ett
naturligt fenomen som beror på
temperaturskillnaden och fukten på in- och
utsidan av glaset och är inte tecken på något fel.
Fenomenet påverkar inte strålkastarnas normala
funktion. Så snart ljusen tänds, försvinner imman
snabbt gradvis från mitten och progressivt ut
mot kanterna.
171KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

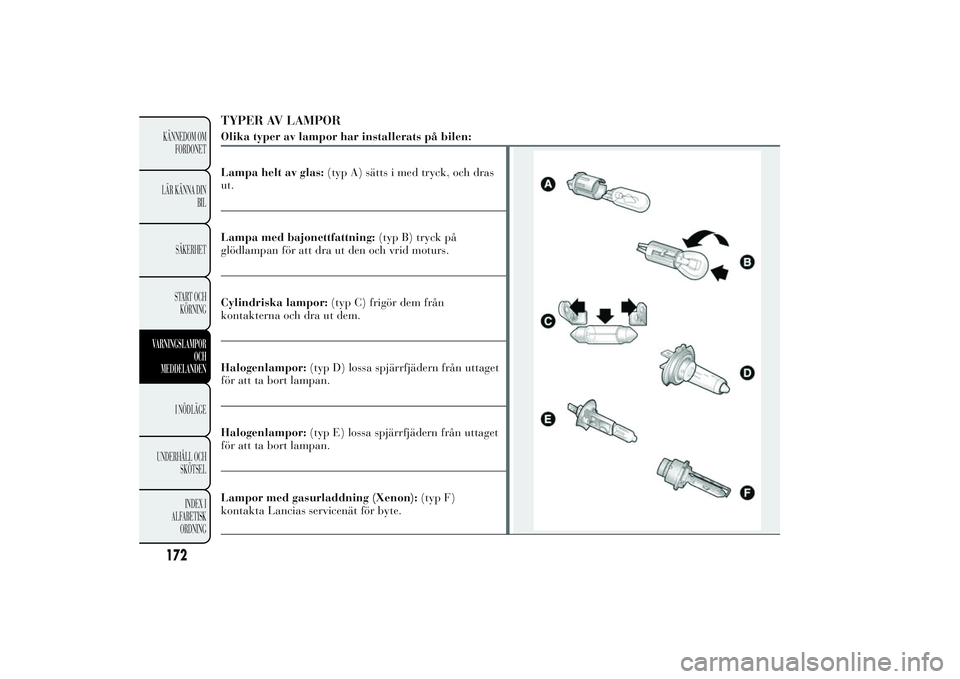

TYPER AV LAMPOROlika typer av lampor har installerats på bilen:
Lampa helt av glas:(typ A) sätts i med tryck, och dras
ut.Lampa med bajonettfattning:(typ B) tryck på
glödlampan för att dra ut den och vrid moturs.
Cylindriska lampor:(typ C) frigör dem från
kontakterna och dra ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från uttaget
för att ta bort lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget
för att ta bort lampan.
Lampor med gasurladdning (Xenon):(typ F)
kontakta Lancias servicenät för byte.
172KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

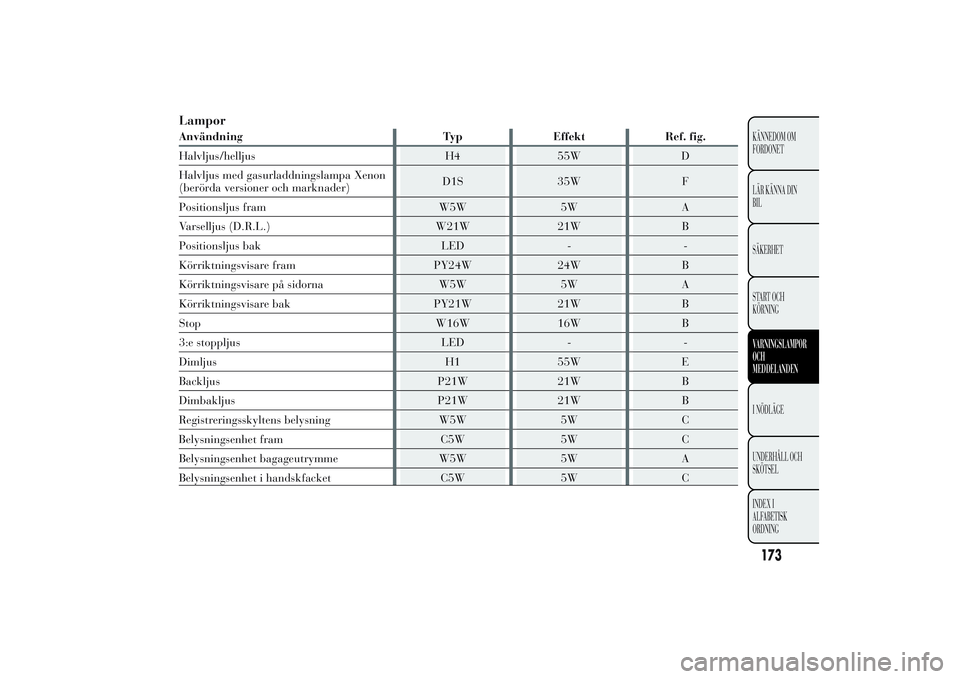

LamporAnvändning Typ Effekt Ref. fig.
Halvljus/helljus H4 55W D
Halvljus med gasurladdningslampa Xenon
(berörda versioner och marknader)D1S 35W F
Positionsljus fram W5W 5W A
Varselljus (D.R.L.) W21W 21W B
Positionsljus bak LED - -
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5W A
Körriktningsvisare bak PY21W 21W B
Stop W16W 16W B
3:e stoppljus LED - -
Dimljus H1 55W E
Backljus P21W 21W B
Dimbakljus P21W 21W B
Registreringsskyltens belysning W5W 5W C
Belysningsenhet fram C5W 5W C
Belysningsenhet bagageutrymme W5W 5W A
Belysningsenhet i handskfacket C5W 5W C
173KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

BYTA UTVÄNDIG LAMPANär det gäller typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
LAMPGRUPPER FRAM
Här finns lamporna för positionsljus/varselljus
(D.R.L.), helljus, halvljus och körriktningsljus.
Lamporna är placerade på följande vis bild 125:APositionsljus/varselljus och helljusBHalvljusCKörriktningsvisare
POSITIONSLJUS/VARSELLJUS (D.R.L.)
För att byta lampa gör man så här:
❒Ta av kåpan A bild 125.
❒Ta ut lamphållaren B bild 126 som är
tryckmonterad, ta ut lampan C och byt ut den.❒Montera den nya lampan och sätt därefter in
lamphållaren B i sätet.
❒Montera slutligen tillbaka kåpan bild 125.
HELLJUS
För att byta lampa gör man så här:
❒Ta av kåpan A bild 125.
❒Vrid kontaktdonet och lamphållaren B bild 127
moturs.
❒Ta ut lampan C ur kontaktdonet D och byt ut
den.
❒Montera tillbaka den nya lampan på
kontaktdonet och försäkra dig om att den är
låst ordentligt. Sätt sedan tillbaka kontaktdonet
och lamphållaren B i sätet.
❒Montera slutligen tillbaka kåpan A bild 125.bild 125
L0F0033
bild 126
L0F0069
