2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

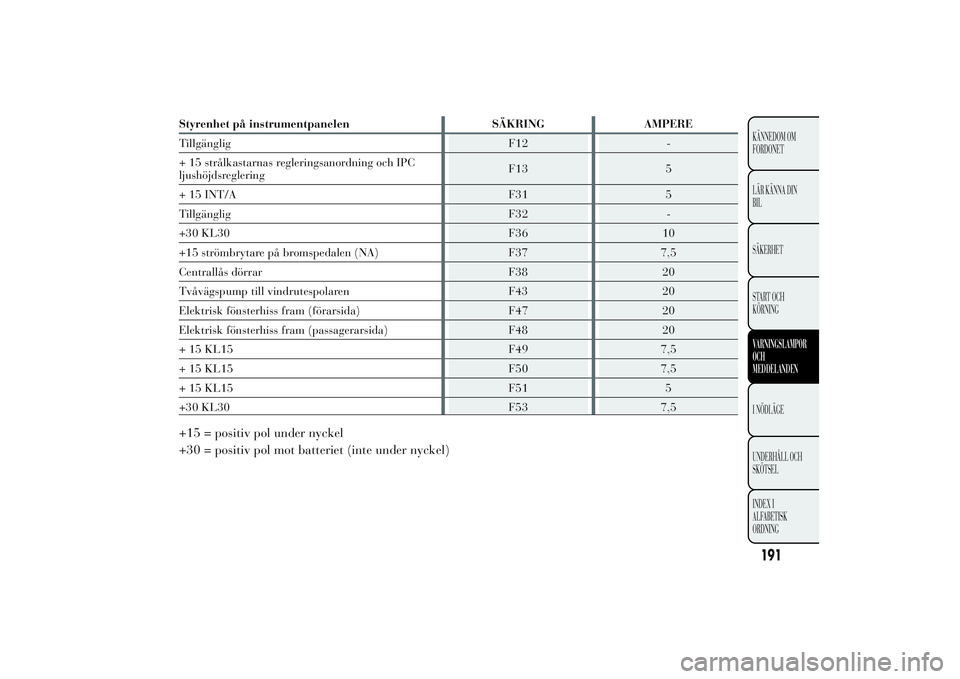

Styrenhet på instrumentpanelen SÄKRING AMPERE
Tillgänglig F12 -
+ 15 strålkastarnas regleringsanordning och IPC
ljushöjdsregleringF13 5
+ 15 INT/A F31 5
Tillgänglig F32 -
+30 KL30 F36 10
+15 strömbrytare på bromspedalen (NA) F37 7,5
Centrallås dörrar F38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
+ 15 KL15 F49 7,5
+ 15 KL15 F50 7,5
+ 15 KL15 F51 5
+30 KL30 F53 7,5+15 = positiv pol under nyckel
+30 = positiv pol mot batteriet (inte under nyckel)
191KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

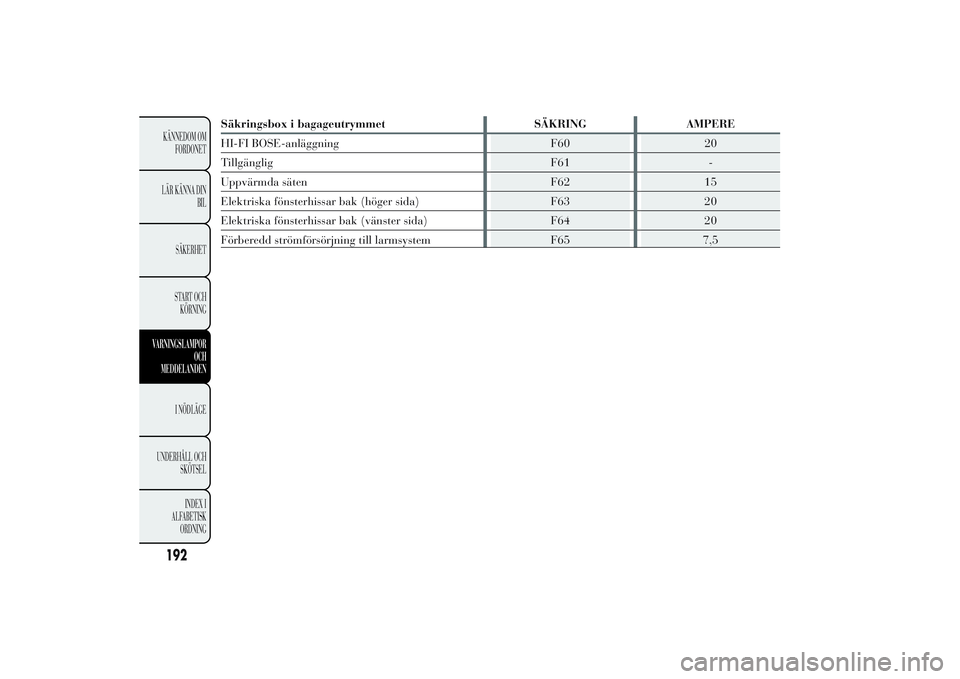

Säkringsbox i bagageutrymmet SÄKRING AMPERE
HI-FI BOSE-anläggning F60 20
Tillgänglig F61 -
Uppvärmda säten F62 15
Elektriska fönsterhissar bak (höger sida) F63 20
Elektriska fönsterhissar bak (vänster sida) F64 20
Förberedd strömförsörjning till larmsystem F65 7,5
192KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

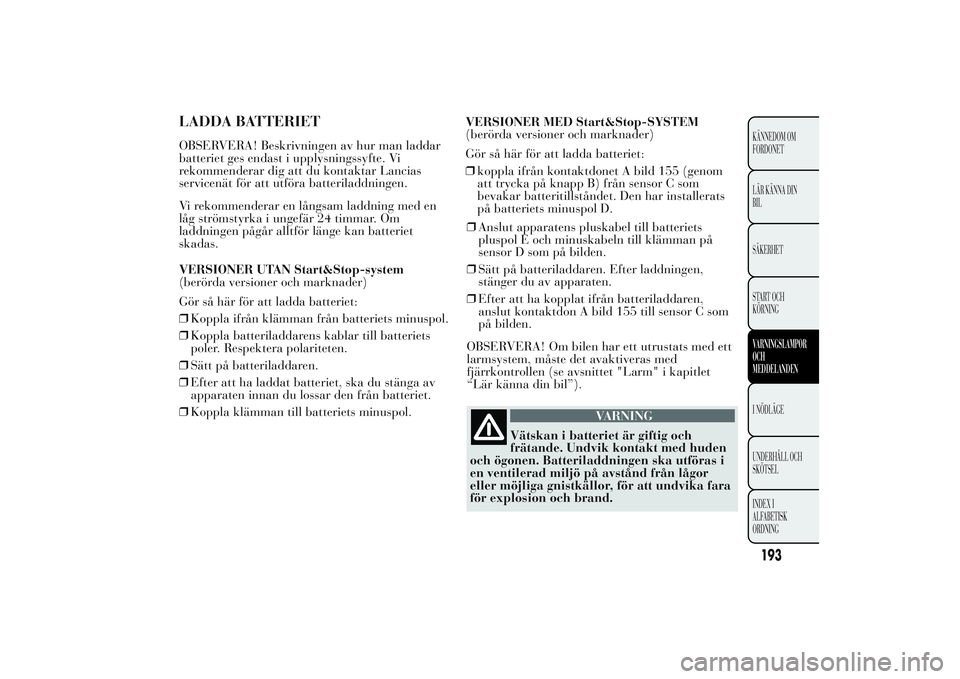

LADDA BATTERIETOBSERVERA! Beskrivningen av hur man laddar
batteriet ges endast i upplysningssyfte. Vi
rekommenderar dig att du kontaktar Lancias
servicenät för att utföra batteriladdningen.
Vi rekommenderar en långsam laddning med en
låg strömstyrka i ungefär 24 timmar. Om
laddningen pågår alltför länge kan batteriet
skadas.
VERSIONER UTAN Start&Stop-system
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla ifrån klämman från batteriets minuspol.
❒Koppla batteriladdarens kablar till batteriets
poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter att ha laddat batteriet, ska du stänga av
apparaten innan du lossar den från batteriet.
❒Koppla klämman till batteriets minuspol.VERSIONER MED Start&Stop-SYSTEM
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒koppla ifrån kontaktdonet A bild 155 (genom
att trycka på knapp B) från sensor C som
bevakar batteritillståndet. Den har installerats
på batteriets minuspol D.
❒Anslut apparatens pluskabel till batteriets
pluspol E och minuskabeln till klämman på
sensor D som på bilden.
❒Sätt på batteriladdaren. Efter laddningen,
stänger du av apparaten.
❒Efter att ha kopplat ifrån batteriladdaren,
anslut kontaktdon A bild 155 till sensor C som
på bilden.
OBSERVERA! Om bilen har ett utrustats med ett
larmsystem, måste det avaktiveras med
fjärrkontrollen (se avsnittet "Larm" i kapitlet
“Lär känna din bil”).
VARNING
Vätskan i batteriet är giftig och
frätande.
Undvik kontakt med huden
och ögonen. Batteriladdningen ska utföras i
en ventilerad miljö på avstånd från lågor
eller möjliga gnistkällor, för att undvika fara
för explosion och brand.
193KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VARNING
Försök inte att ladda om ett batteri
som
har frusit: det måste först värmas
upp för att undvika risk för explosion. Om
batteriet har frusit ska det kontrolleras
av specialiserad personal före laddningen.
Kontrollen ska säkerställa att de invändiga
delarna inte är skadade och att behållaren
inte har spruckit med risk för läckage av
giftig och frätande syra.
bild 155
L0F0229
194KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

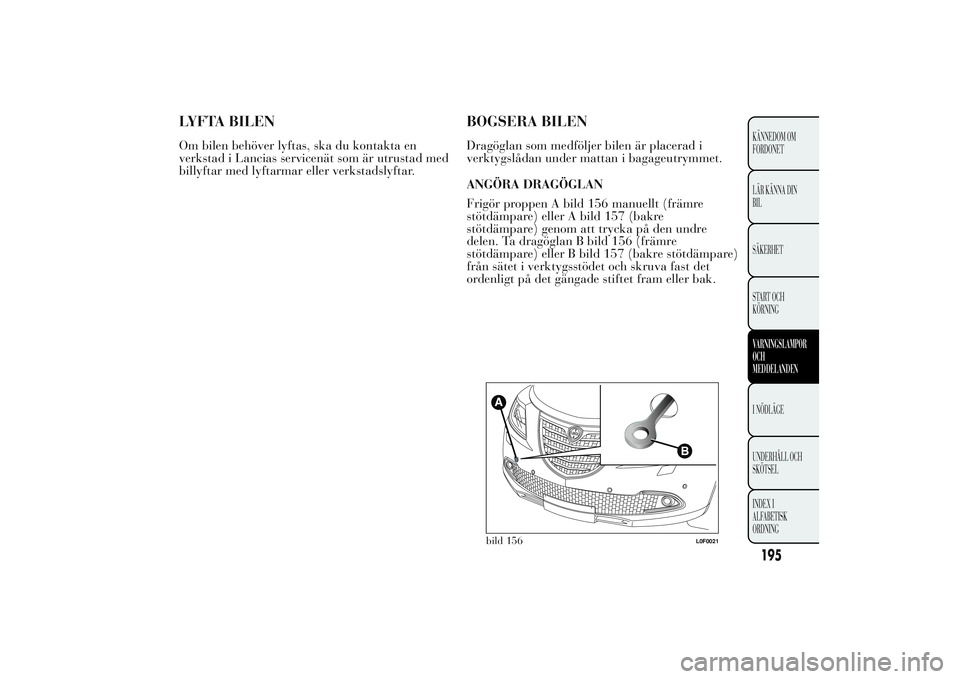

LYFTA BILENOm bilen behöver lyftas, ska du kontakta en
verkstad i Lancias servicenät som är utrustad med
billyftar med lyftarmar eller verkstadslyftar.
BOGSERA BILENDragöglan som medföljer bilen är placerad i
verktygslådan under mattan i bagageutrymmet.
ANGÖRA DRAGÖGLAN
Frigör proppen A bild 156 manuellt (främre
stötdämpare) eller A bild 157 (bakre
stötdämpare) genom att trycka på den undre
delen. Ta dragöglan B bild 156 (främre
stötdämpare) eller B bild 157 (bakre stötdämpare)
från sätet i verktygsstödet och skruva fast det
ordenligt på det gängade stiftet fram eller bak.
bild 156
L0F0021
195KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

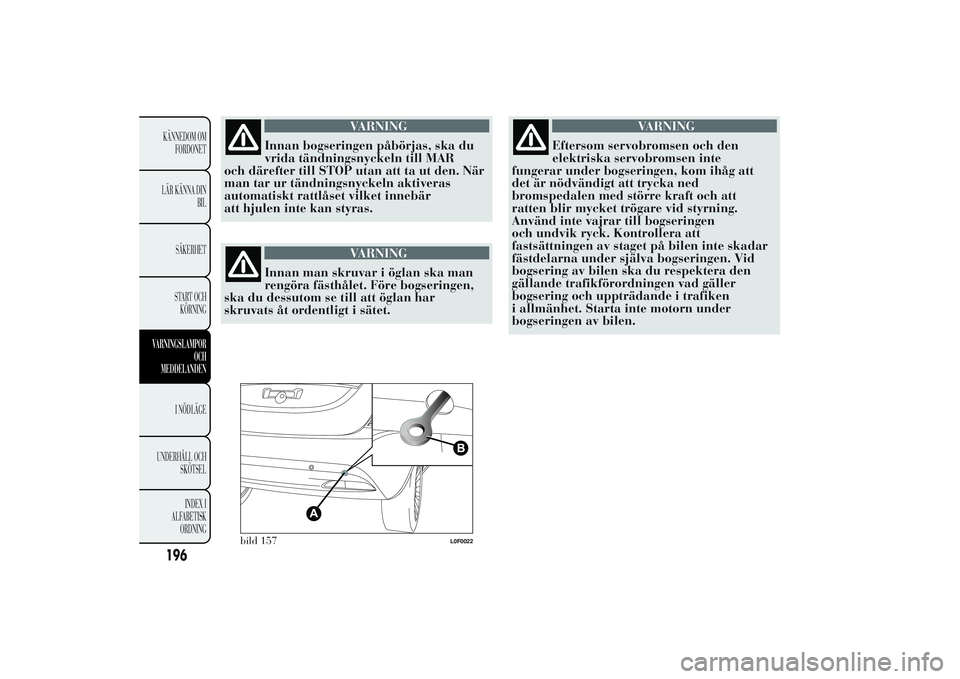

VARNING
Innan bogseringen påbörjas, ska du
vrida
tändningsnyckeln till MAR
och därefter till STOP utan att ta ut den. När
man tar ur tändningsnyckeln aktiveras
automatiskt rattlåset vilket innebär
att hjulen inte kan styras.
VARNING
Innan man skruvar i öglan ska man
rengöra
fästhålet. Före bogseringen,
ska du dessutom se till att öglan har
skruvats åt ordentligt i sätet.
VARNING
Eftersom servobromsen och den
elektriska
servobromsen inte
fungerar under bogseringen, kom ihåg att
det är nödvändigt att trycka ned
bromspedalen med större kraft och att
ratten blir mycket trögare vid styrning.
Använd inte vajrar till bogseringen
och undvik ryck. Kontrollera att
fastsättningen av staget på bilen inte skadar
fästdelarna under själva bogseringen. Vid
bogsering av bilen ska du respektera den
gällande trafikförordningen vad gäller
bogsering och uppträdande i trafiken
i allmänhet. Starta inte motorn under
bogseringen av bilen.
bild 157
L0F0022
196KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

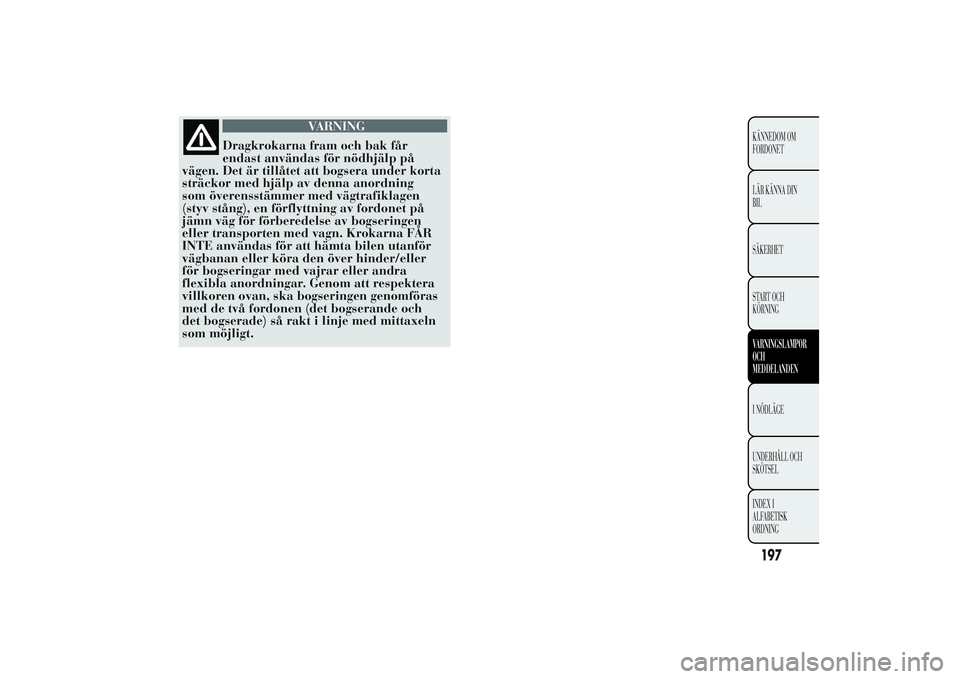

VARNING
Dragkrokarna fram och bak får
endast
användas för nödhjälp på
vägen. Det är tillåtet att bogsera under korta
sträckor med hjälp av denna anordning
som överensstämmer med vägtrafiklagen
(styv stång), en förflyttning av fordonet på
jämn väg för förberedelse av bogseringen
eller transporten med vagn. Krokarna FÅR
INTE användas för att hämta bilen utanför
vägbanan eller köra den över hinder/eller
för bogseringar med vajrar eller andra
flexibla anordningar. Genom att respektera
villkoren ovan, ska bogseringen genomföras
med de två fordonen (det bogserande och
det bogserade) så rakt i linje med mittaxeln
som möjligt.
197KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

I NÖDLÄGE

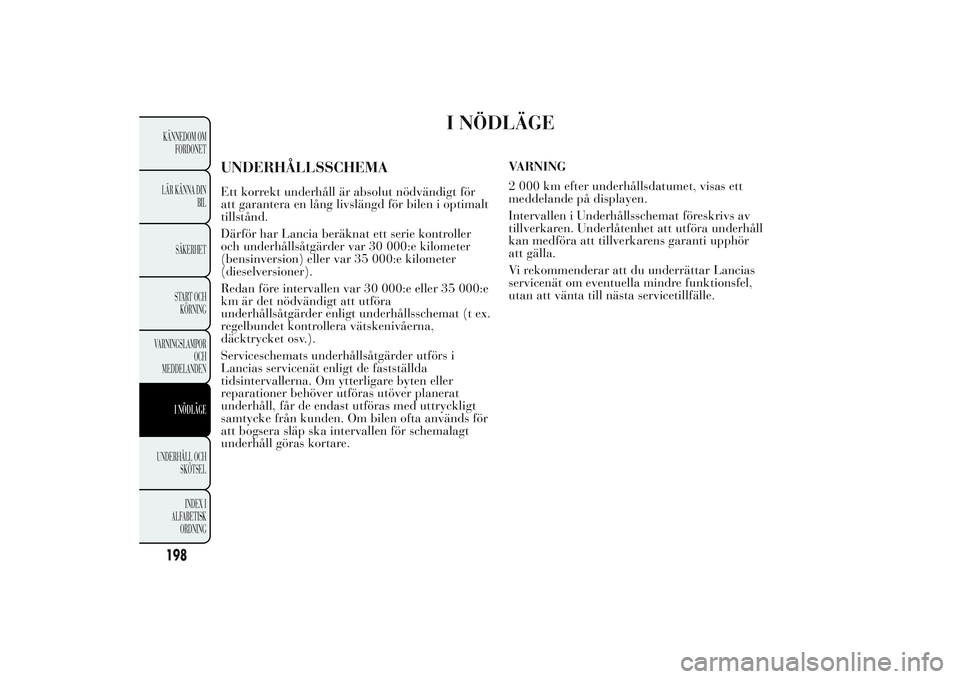

UNDERHÅLLSSCHEMAEtt korrekt underhåll är absolut nödvändigt för
att garantera en lång livslängd för bilen i optimalt
tillstånd.
Därför har Lancia beräknat ett serie kontroller
och underhållsåtgärder var 30 000:e kilometer
(bensinversion) eller var 35 000:e kilometer
(dieselversioner).
Redan före intervallen var 30 000:e eller 35 000:e
km är det nödvändigt att utföra
underhållsåtgärder enligt underhållsschemat (t ex.
regelbundet kontrollera vätskenivåerna,
däcktrycket osv.).
Serviceschemats underhållsåtgärder utförs i
Lancias servicenät enligt de fastställda
tidsintervallerna. Om ytterligare byten eller
reparationer behöver utföras utöver planerat
underhåll, får de endast utföras med uttryckligt
samtycke från kunden. Om bilen ofta används för
att bogsera släp ska intervallen för schemalagt
underhåll göras kortare.VARNING
2 000 km efter underhållsdatumet, visas ett
meddelande på displayen.
Intervallen i Underhållsschemat föreskrivs av
tillverkaren. Underlåtenhet att utföra underhåll
kan medföra att tillverkarens garanti upphör
att gälla.
Vi rekommenderar att du underrättar Lancias
servicenät om eventuella mindre funktionsfel,
utan att vänta till nästa servicetillfälle.
