2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

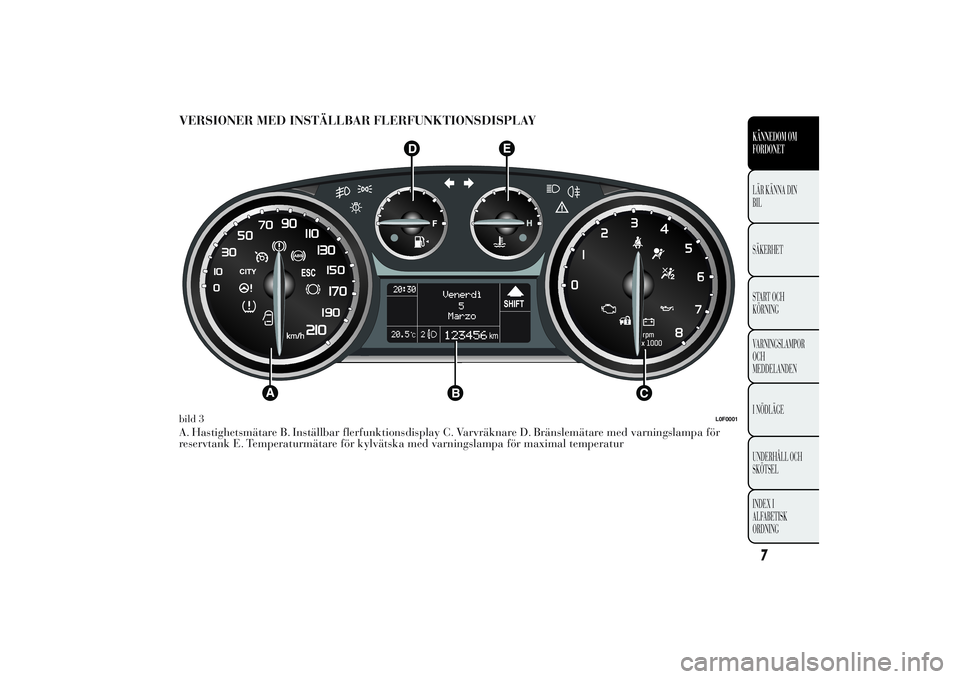

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAYA. Hastighetsmätare B. Inställbar flerfunktionsdisplay C. Varvräknare D. Bränslemätare med varningslampa för
reservtank E. Temperaturmätare för kylvätska med varningslampa för maximal temperaturbild 3
L0F0001
7KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

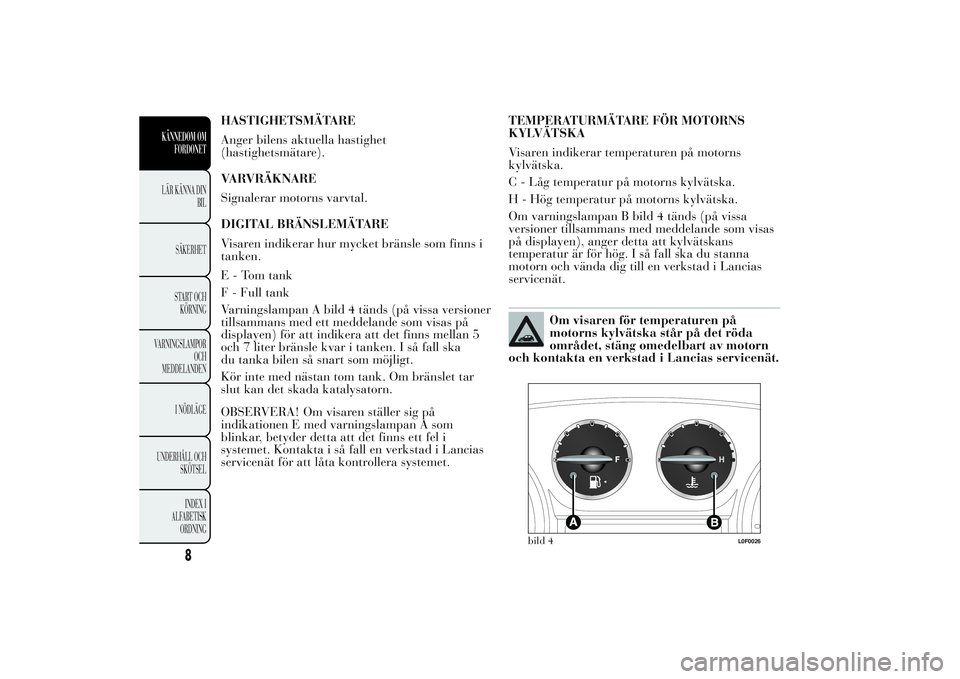

HASTIGHETSMÄTARE
Anger bilens aktuella hastighet
(hastighetsmätare).
VARVRÄKNARE
Signalerar motorns varvtal.
DIGITAL BRÄNSLEMÄTARE
Visaren indikerar hur mycket bränsle som finns i
tanken.
E - Tom tank
F - Full tank
Varningslampan A bild 4 tänds (på vissa versioner
tillsammans med ett meddelande som visas på
displayen) för att indikera att det finns mellan 5
och 7 liter bränsle kvar i tanken. I så fall ska
du tanka bilen så snart som möjligt.
Kör inte med nästan tom tank. Om bränslet tar
slut kan det skada katalysatorn.
OBSERVERA! Om visaren ställer sig på
indikationen E med varningslampan A som
blinkar, betyder detta att det finns ett fel i
systemet. Kontakta i så fall en verkstad i Lancias
servicenät för att låta kontrollera systemet.TEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKA
Visaren indikerar temperaturen på motorns
kylvätska.
C - Låg temperatur på motorns kylvätska.
H - Hög temperatur på motorns kylvätska.
Om varningslampan B bild 4 tänds (på vissa
versioner tillsammans med meddelande som visas
på displayen), anger detta att kylvätskans
temperatur är för hög. I så fall ska du stanna
motorn och vända dig till en verkstad i Lancias
servicenät.
Om visaren för temperaturen på
motorns kylvätska står på det röda
området, stäng omedelbart av motorn
och kontakta en verkstad i Lancias servicenät.
bild 4
L0F0026
8
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

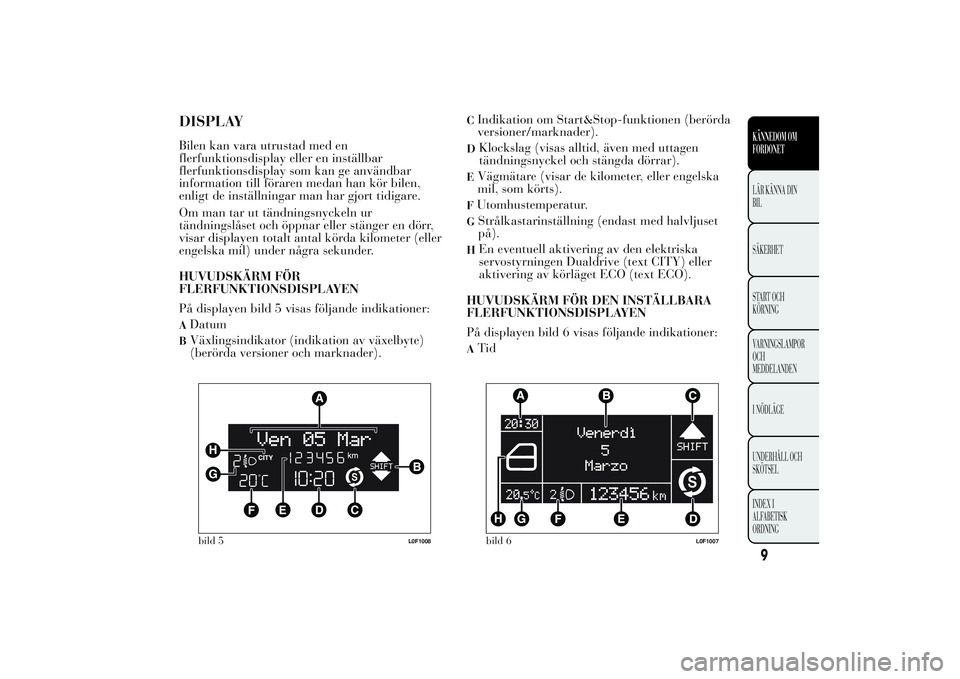

DISPLAYBilen kan vara utrustad med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan ge användbar
information till föraren medan han kör bilen,
enligt de inställningar man har gjort tidigare.
Om man tar ut tändningsnyckeln ur
tändningslåset och öppnar eller stänger en dörr,
visar displayen totalt antal körda kilometer (eller
engelska mil) under några sekunder.
HUVUDSKÄRM FÖR
FLERFUNKTIONSDISPLAYEN
På displayen bild 5 visas följande indikationer:ADatumBVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).
CIndikation om Start&Stop-funktionen (berörda
versioner/marknader).D
Klockslag (visas alltid, även med uttagen
tändningsnyckel och stängda dörrar).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).FUtomhustemperatur.G
Strålkastarinställning (endast med halvljuset
på).
H
En eventuell aktivering av den elektriska
servostyrningen Dualdrive (text CITY) eller
aktivering av körläget ECO (text ECO).
HUVUDSKÄRM FÖR DEN INSTÄLLBARA
FLERFUNKTIONSDISPLAYEN
På displayen bild 6 visas följande indikationer:
ATid
bild 5
L0F1008
bild 6
L0F1007
9KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

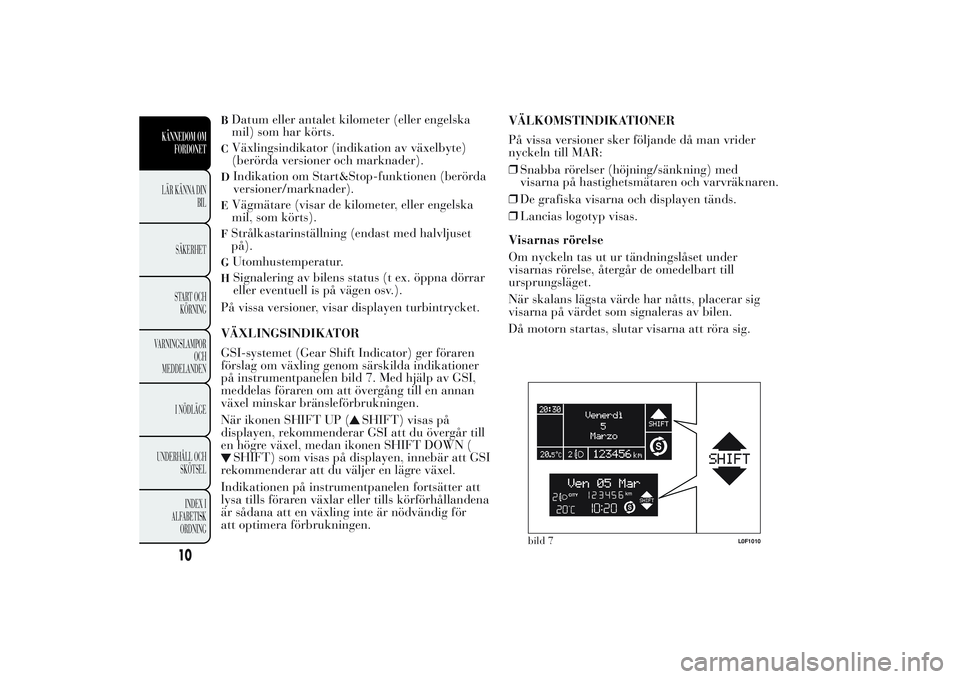

BDatum eller antalet kilometer (eller engelska
mil) som har körts.CVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).D
Indikation om Start&Stop-funktionen (berörda
versioner/marknader).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).FStrålkastarinställning (endast med halvljuset
på).G
Utomhustemperatur.
H
Signalering av bilens status (t ex. öppna dörrar
eller eventuell is på vägen osv.).
På vissa versioner, visar displayen turbintrycket.
VÄXLINGSINDIKATOR
GSI-systemet (Gear Shift Indicator) ger föraren
förslag om växling genom särskilda indikationer
på instrumentpanelen bild 7. Med hjälp av GSI,
meddelas föraren om att övergång till en annan
växel minskar bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas på
displayen, rekommenderar GSI att du övergår till
en högre växel, medan ikonen SHIFT DOWN (
SHIFT) som visas på displayen, innebär att GSI
rekommenderar att du väljer en lägre växel.
Indikationen på instrumentpanelen fortsätter att
lysa tills föraren växlar eller tills körförhållandena
är sådana att en växling inte är nödvändig för
att optimera förbrukningen.VÄLKOMSTINDIKATIONER
På vissa versioner sker följande då man vrider
nyckeln till MAR:
❒Snabba rörelser (höjning/sänkning) med
visarna på hastighetsmätaren och varvräknaren.
❒De grafiska visarna och displayen tänds.
❒Lancias logotyp visas.
Visarnas rörelse
Om nyckeln tas ut ur tändningslåset under
visarnas rörelse, återgår de omedelbart till
ursprungsläget.
När skalans lägsta värde har nåtts, placerar sig
visarna på värdet som signaleras av bilen.
Då motorn startas, slutar visarna att röra sig.
bild 7
L0F1010
10
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

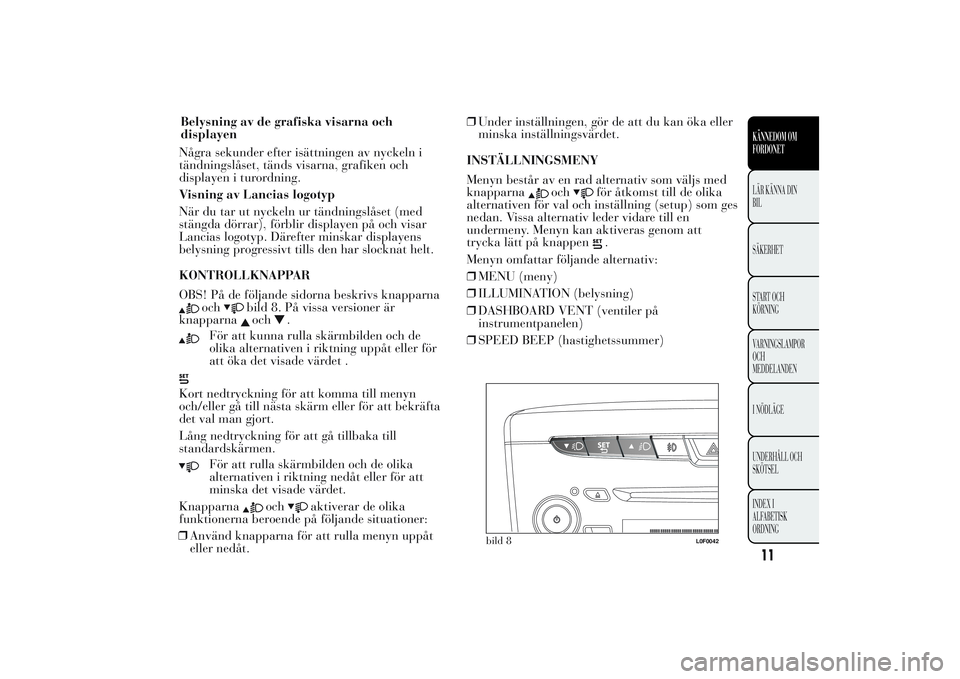

Några sekunder efter isättningen av nyckeln i
tändningslåset, tänds visarna, grafiken och
displayen i turordning.
Visning av Lancias logotyp
När du tar ut nyckeln ur tändningslåset (med
stängda dörrar), förblir displayen på och visar
Lancias logotyp. Därefter minskar displayens
belysning progressivt tills den har slocknat helt.
KONTROLLKNAPPAR
OBS! På de följande sidorna beskrivs knapparna
och
bild 8. På vissa versioner är
knapparnaoch
.
För att kunna rulla skärmbilden och de
olika alternativen i riktning uppåt eller för
att öka det visade värdet .
Kort nedtryckning för att komma till menyn
och/eller gå till nästa skärm eller för att bekräfta
det val man gjort.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
För att rulla skärmbilden och de olika
alternativen i riktning nedåt eller för att
minska det visade värdet.
Knapparna
och
aktiverar de olika
funktionerna beroende på följande situationer:
❒Använd knapparna för att rulla menyn uppåt
eller nedåt.❒Under inställningen, gör de att du kan öka eller
minska inställningsvärdet.
INSTÄLLNINGSMENY
Menyn består av en rad alternativ som väljs med
knapparna
och
för åtkomst till de olika
alternativen för val och inställning (setup) som ges
nedan. Vissa alternativ leder vidare till en
undermeny. Menyn kan aktiveras genom att
trycka lätt på knappen.
Menyn omfattar följande alternativ:
❒MENU (meny)
❒ILLUMINATION (belysning)
❒DASHBOARD VENT (ventiler på
instrumentpanelen)
❒SPEED BEEP (hastighetssummer)
bild 8
L0F0042
11KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

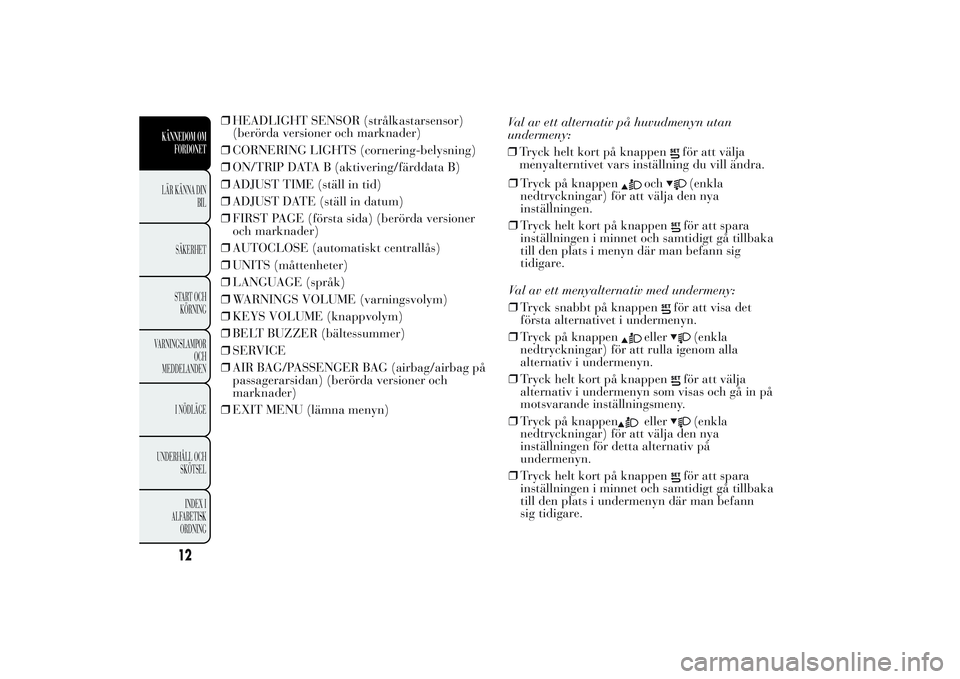

Belysning av de grafiska visarna och
displayen

❒HEADLIGHT SENSOR (strålkastarsensor)
(berörda versioner och marknader)
❒CORNERING LIGHTS (cornering-belysning)
❒ON/TRIP DATA B (aktivering/färddata B)
❒ADJUST TIME (ställ in tid)
❒ADJUST DATE (ställ in datum)
❒FIRST PAGE (första sida) (berörda versioner
och marknader)
❒AUTOCLOSE (automatiskt centrallås)
❒UNITS (måttenheter)
❒LANGUAGE (språk)
❒WARNINGS VOLUME (varningsvolym)
❒KEYS VOLUME (knappvolym)
❒BELT BUZZER (bältessummer)
❒SERVICE
❒AIR BAG/PASSENGER BAG (airbag/airbag på
passagerarsidan) (berörda versioner och
marknader)
❒EXIT MENU (lämna menyn)Val av ett alternativ på huvudmenyn utan
undermeny:
❒Tryck helt kort på knappen
för att välja
menyalterntivet vars inställning du vill ändra.
❒Tryck på knappen
och
(enkla
nedtryckningar) för att välja den nya
inställningen.
❒Tryck helt kort på knappenför att spara
inställningen i minnet och samtidigt gå tillbaka
till den plats i menyn där man befann sig
tidigare.
Val av ett menyalternativ med undermeny:
❒Tryck snabbt på knappenför att visa det
första alternativet i undermenyn.
❒Tryck på knappen
eller
(enkla
nedtryckningar) för att rulla igenom alla
alternativ i undermenyn.
❒Tryck helt kort på knappenför att välja
alternativ i undermenyn som visas och gå in på
motsvarande inställningsmeny.
❒Tryck på knappen
eller
(enkla
nedtryckningar) för att välja den nya
inställningen för detta alternativ på
undermenyn.
❒Tryck helt kort på knappenför att spara
inställningen i minnet och samtidigt gå tillbaka
till den plats i undermenyn där man befann
sig tidigare.
12
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

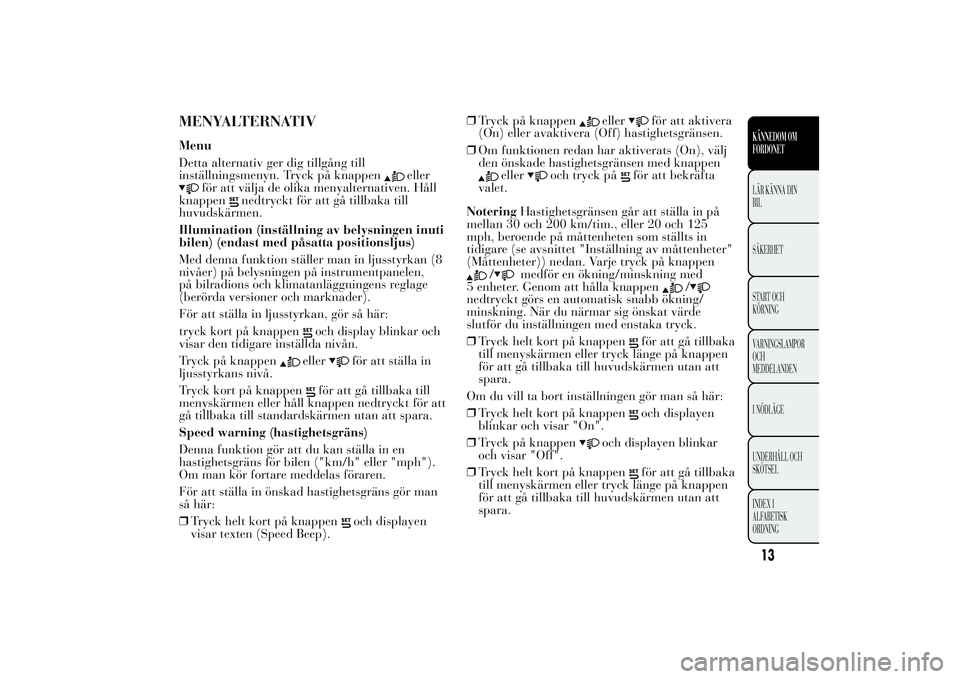

MENYALTERNATIVMenu
Detta alternativ ger dig tillgång till
inställningsmenyn. Tryck på knappen
eller
för att välja de olika menyalternativen. Håll
knappen
nedtryckt för att gå tillbaka till
huvudskärmen.
Illumination (inställning av belysningen inuti
bilen) (endast med påsatta positionsljus)
Med denna funktion ställer man in ljusstyrkan (8
nivåer) på belysningen på instrumentpanelen,
på bilradions och klimatanläggningens reglage
(berörda versioner och marknader).
För att ställa in ljusstyrkan, gör så här:
tryck kort på knappen
och display blinkar och
visar den tidigare inställda nivån.
Tryck på knappen
eller
för att ställa in
ljusstyrkans nivå.
Tryck kort på knappen
för att gå tillbaka till
menyskärmen eller håll knappen nedtryckt för att
gå tillbaka till standardskärmen utan att spara.
Speed warning (hastighetsgräns)
Denna funktion gör att du kan ställa in en
hastighetsgräns för bilen ("km/h" eller "mph").
Om man kör fortare meddelas föraren.
För att ställa in önskad hastighetsgräns gör man
så här:
❒Tryck helt kort på knappen
och displayen
visar texten (Speed Beep).❒Tryck på knappen
eller
för att aktivera
(On) eller avaktivera (Off) hastighetsgränsen.
❒Om funktionen redan har aktiverats (On), välj
den önskade hastighetsgränsen med knappen
eller
och tryck på
för att bekräfta
valet.
NoteringHastighetsgränsen går att ställa in på
mellan 30 och 200 km/tim., eller 20 och 125
mph, beroende på måttenheten som ställts in
tidigare (se avsnittet "Inställning av måttenheter"
(Måttenheter)) nedan. Varje tryck på knappen
/
medför en ökning/minskning med
5 enheter. Genom att hålla knappen
/
nedtryckt görs en automatisk snabb ökning/
minskning. När du närmar sig önskat värde
slutför du inställningen med enstaka tryck.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Om du vill ta bort inställningen gör man så här:
❒Tryck helt kort på knappenoch displayen
blinkar och visar "On".
❒Tryck på knappen
och displayen blinkar
och visar "Off".
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
13KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Headlight sensor (inställning av sensorns
känslighet för de automatiska
strålkastarna/skymningssensorn)(berärda
versioner och marknader)
Den här funktionen gör att du automatiskt kan
sätta på eller stänga av strålkastarna enligt
omgivningens ljusstyrka.
Känsligheten för skymningssensorn kan ställas på
3 olika nivåer (nivå 1= begränsad känslighet,
nivå 2= medelkänslig, nivå 3= mycket känslig). Ju
större sensorns känslighet är desto mindre
variation behövs det i dagsljuset för att tända
strålkastarna (t ex. med en inställning på nivå 3
vid skymningen, tänds de tidigare jämfört med
nivå 1 och 2).
För att ställa in den önskade justeringen, gör så
här:
❒Tryck helt kort på knappen
och displayen
blinkar och visar den tidigare inställda nivån.
❒Tryck på knappen
eller
för att utföra
inställningen.
❒Tryck helt kort på knappenför att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Cornering lights (aktivering/avaktrivering av
“Cornering lights”)(berörda versioner och
marknader)
Den här funktinoen gör att du kan aktivera/
avaktivera ("On"/"Off") “Cornering lights” (se
beskrivningen i "Extern belysning").För att aktivera/avaktivera ljusen, gör så här:
❒Tryck helt kort på knappen
och på displayen
blinkar "On" eller "Off" beroende på den
tidigare utförda inställningen.
❒Tryck på knappen
oppure
för att utföra
valet.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
On/Data Trip B (aktivering Trip B)
Med denna funktion kan du kan aktivera ("On")
eller avaktivera ("Off") visningen av Trippmätare
B (delvis trippmätare). För ytterligare
information, se avsnittet "Färddator".
För att aktivera/inaktivera visningen gör man så
här:
❒Tryck helt kort på knappenoch på displayen
blinkar "On" eller "Off" beroende på den
tidigare utförda inställningen.
❒Tryck på knappen
eller
för att utföra
inställningen.
❒Tryck helt kort på knappenför att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
14
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
