2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

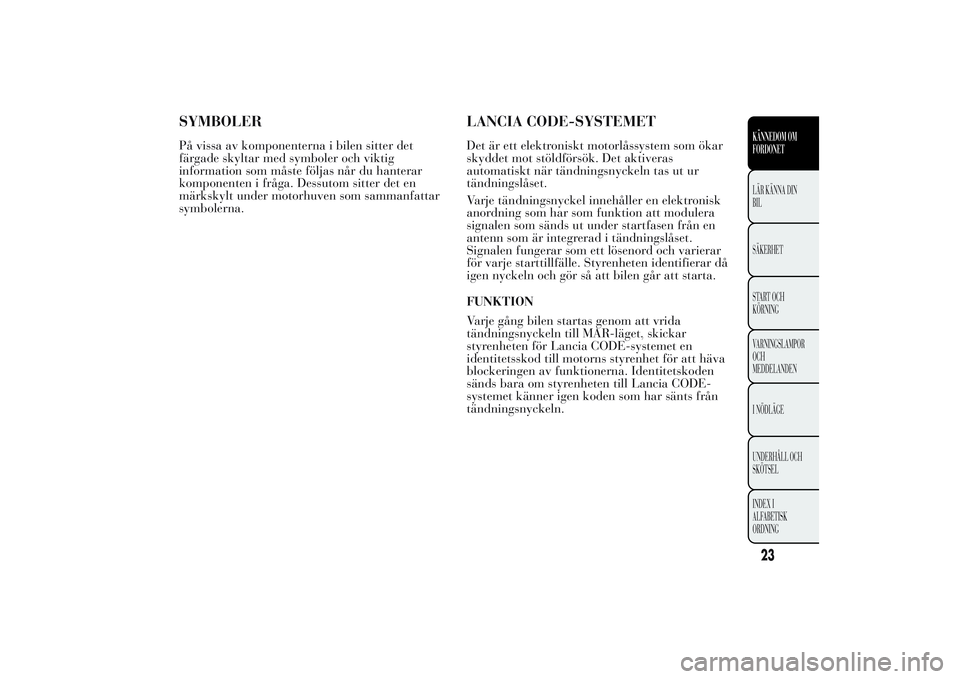

SYMBOLERPå vissa av komponenterna i bilen sitter det
färgade skyltar med symboler och viktig
information som måste följas når du hanterar
komponenten i fråga. Dessutom sitter det en
märkskylt under motorhuven som sammanfattar
symbolerna.
LANCIA CODE-SYSTEMETDet är ett elektroniskt motorlåssystem som ökar
skyddet mot stöldförsök. Det aktiveras
automatiskt när tändningsnyckeln tas ut ur
tändningslåset.
Varje tändningsnyckel innehåller en elektronisk
anordning som har som funktion att modulera
signalen som sänds ut under startfasen från en
antenn som är integrerad i tändningslåset.
Signalen fungerar som ett lösenord och varierar
för varje starttillfälle. Styrenheten identifierar då
igen nyckeln och gör så att bilen går att starta.
FUNKTION
Varje gång bilen startas genom att vrida
tändningsnyckeln till MAR-läget, skickar
styrenheten för Lancia CODE-systemet en
identitetsskod till motorns styrenhet för att häva
blockeringen av funktionerna. Identitetskoden
sänds bara om styrenheten till Lancia CODE-
systemet känner igen koden som har sänts från
tändningsnyckeln.
23KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

När man vrider tändningsnyckeln till STOP-läget
gör Lancia CODE-systemet så att funktionerna för
motorns styrenhet avaktiveras. Om koden inte
identifieras korrekt under starten tänds
varningslampan
på instrumentpanelen. I så fall
vrider man tändningsnyckeln till STOP-läget och
därefter till MAR. Om blockeringen kvarstår,
försök med någon annan av de nycklar som ingår.
Kontakta en verkstad i Lancias servicenät om
motorn fortfarande inte går att starta.
Varningslampan
tänds under körning
Om varningslampantänds, betyder det att
systemet håller på att göra en självdiagnos (t ex.
beroende på ett spänningsfall). Om problemet
kvarstår, kontakta Lancias servicenät.
NYCKLARCODE CARD
(berörda versioner och marknader)
Tillsammans med nycklarna överlämnas även ett
CODE card bild 12 som innehåller följande
information:
A: Den elektroniska koden.
B: Den mekaniska koden för nycklarna som ska
meddelas Lancias servicenät vid en eventuell
begäran om kopior på nycklarna.
Förvara koderna på en säker plats, inte i bilen.
OBSERVERA! Vid bilens ägarbyte är det
nödvändigt att den nye ägaren får alla nycklar
med tillhörande CODE Card.
bild 12
L0F0009
24
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

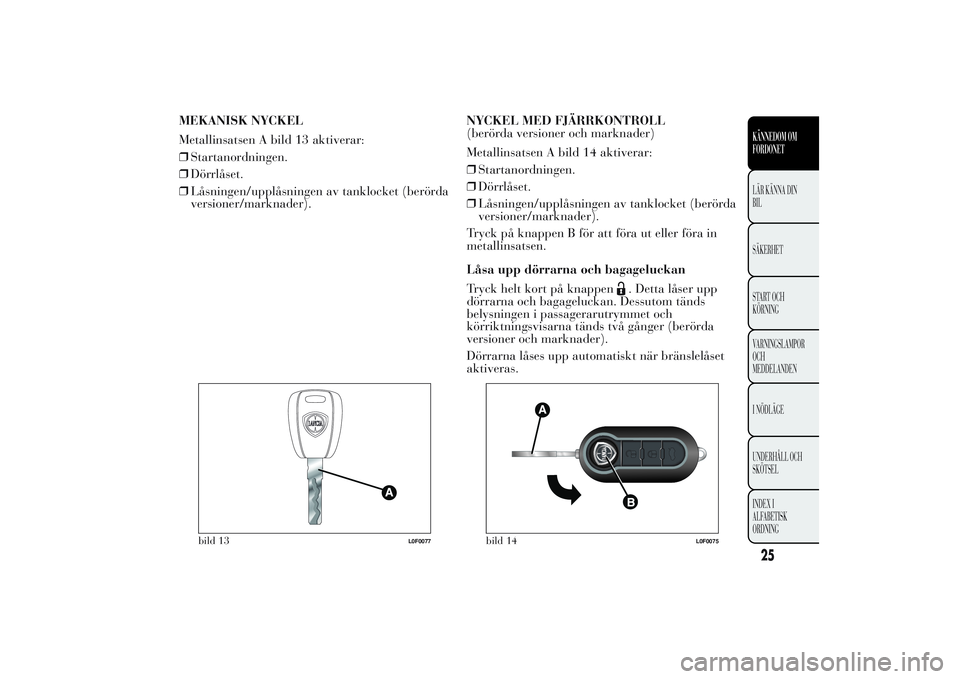

MEKANISK NYCKEL
Metallinsatsen A bild 13 aktiverar:
❒Startanordningen.
❒Dörrlåset.
❒Låsningen/upplåsningen av tanklocket (berörda
versioner/marknader).NYCKEL MED FJÄRRKONTROLL
(berörda versioner och marknader)
Metallinsatsen A bild 14 aktiverar:
❒Startanordningen.
❒Dörrlåset.
❒Låsningen/upplåsningen av tanklocket (berörda
versioner/marknader).
Tryck på knappen B för att föra ut eller föra in
metallinsatsen.
Låsa upp dörrarna och bagageluckan
Tryck helt kort på knappen
. Detta låser upp
dörrarna och bagageluckan. Dessutom tänds
belysningen i passagerarutrymmet och
körriktningsvisarna tänds två gånger (berörda
versioner och marknader).
Dörrarna låses upp automatiskt när bränslelåset
aktiveras.
bild 13
L0F0077
bild 14
L0F0075
25KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

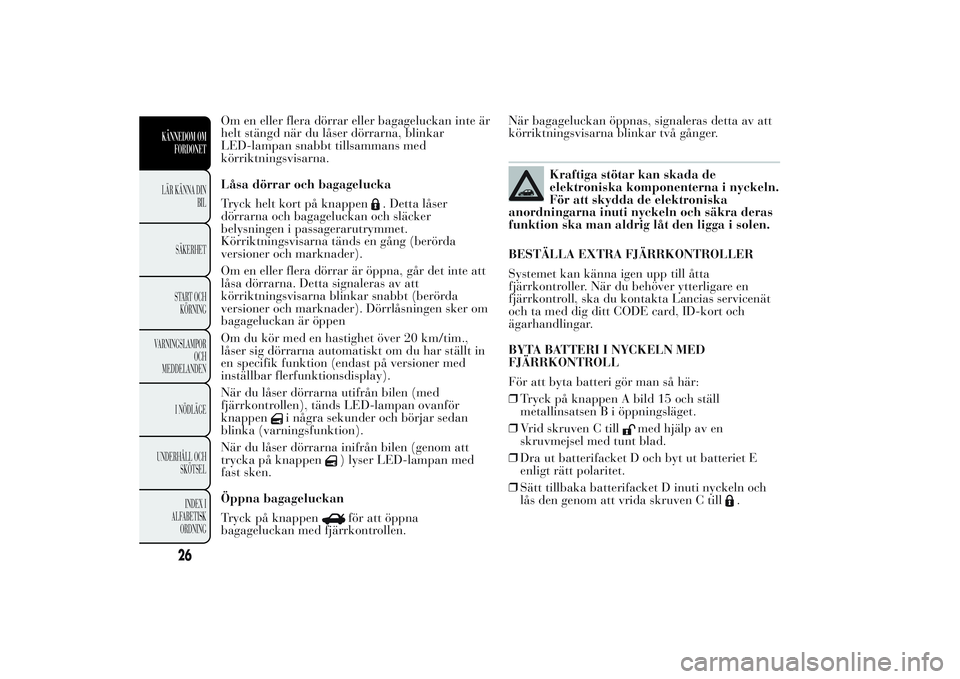

Om en eller flera dörrar eller bagageluckan inte är
helt stängd när du låser dörrarna, blinkar
LED-lampan snabbt tillsammans med
körriktningsvisarna.
Låsa dörrar och bagagelucka
Tryck helt kort på knappen
. Detta låser
dörrarna och bagageluckan och släcker
belysningen i passagerarutrymmet.
Körriktningsvisarna tänds en gång (berörda
versioner och marknader).
Om en eller flera dörrar är öppna, går det inte att
låsa dörrarna. Detta signaleras av att
körriktningsvisarna blinkar snabbt (berörda
versioner och marknader). Dörrlåsningen sker om
bagageluckan är öppen
Om du kör med en hastighet över 20 km/tim.,
låser sig dörrarna automatiskt om du har ställt in
en specifik funktion (endast på versioner med
inställbar flerfunktionsdisplay).
När du låser dörrarna utifrån bilen (med
fjärrkontrollen), tänds LED-lampan ovanför
knappen
i några sekunder och börjar sedan
blinka (varningsfunktion).
När du låser dörrarna inifrån bilen (genom att
trycka på knappen
) lyser LED-lampan med
fast sken.
Öppna bagageluckan
Tryck på knappenför att öppna
bagageluckan med fjärrkontrollen.När bagageluckan öppnas, signaleras detta av att
körriktningsvisarna blinkar två gånger.
Kraftiga stötar kan skada de
elektroniska komponenterna i nyckeln.
För att skydda de elektroniska
anordningarna inuti nyckeln och säkra deras
funktion ska man aldrig låt den ligga i solen.
BESTÄLLA EXTRA FJÄRRKONTROLLER
Systemet kan känna igen upp till åtta
fjärrkontroller. När du behöver ytterligare en
fjärrkontroll, ska du kontakta Lancias servicenät
och ta med dig ditt CODE card, ID-kort och
ägarhandlingar.
BYTA BATTERI I NYCKELN MED
FJÄRRKONTROLL
För att byta batteri gör man så här:
❒Tryck på knappen A bild 15 och ställ
metallinsatsen B i öppningsläget.
❒Vrid skruven C till
med hjälp av en
skruvmejsel med tunt blad.
❒Dra ut batterifacket D och byt ut batteriet E
enligt rätt polaritet.
❒Sätt tillbaka batterifacket D inuti nyckeln och
lås den genom att vrida skruven C till
.
26
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

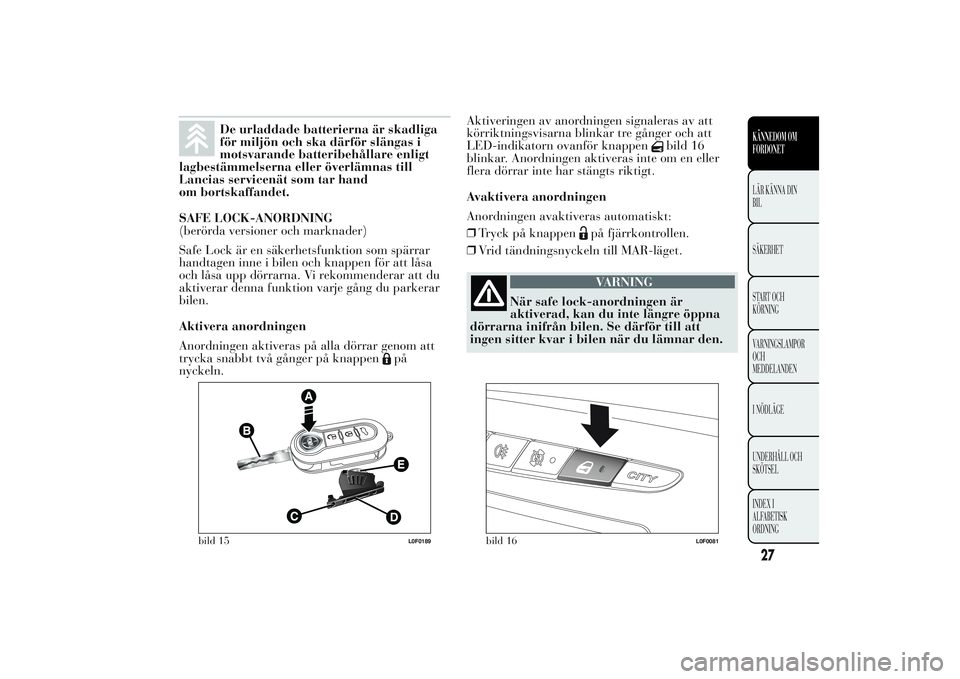

De urladdade batterierna är skadliga
för miljön och ska därför slängas i
motsvarande batteribehållare enligt
lagbestämmelserna eller överlämnas till
Lancias servicenät som tar hand
om bortskaffandet.
SAFE LOCK-ANORDNING
(berörda versioner och marknader)
Safe Lock är en säkerhetsfunktion som spärrar
handtagen inne i bilen och knappen för att låsa
och låsa upp dörrarna. Vi rekommenderar att du
aktiverar denna funktion varje gång du parkerar
bilen.
Aktivera anordningen
Anordningen aktiveras på alla dörrar genom att
trycka snabbt två gånger på knappen
på
nyckeln.Aktiveringen av anordningen signaleras av att
körriktningsvisarna blinkar tre gånger och att
LED-indikatorn ovanför knappen
bild 16
blinkar. Anordningen aktiveras inte om en eller
flera dörrar inte har stängts riktigt.
Avaktivera anordningen
Anordningen avaktiveras automatiskt:
❒Tryck på knappen
på fjärrkontrollen.
❒Vrid tändningsnyckeln till MAR-läget.VARNING
När safe lock-anordningen är
aktiverad,
kan du inte längre öppna
dörrarna inifrån bilen. Se därför till att
ingen sitter kvar i bilen när du lämnar den.
bild 15
L0F0189
bild 16
L0F0081
27KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

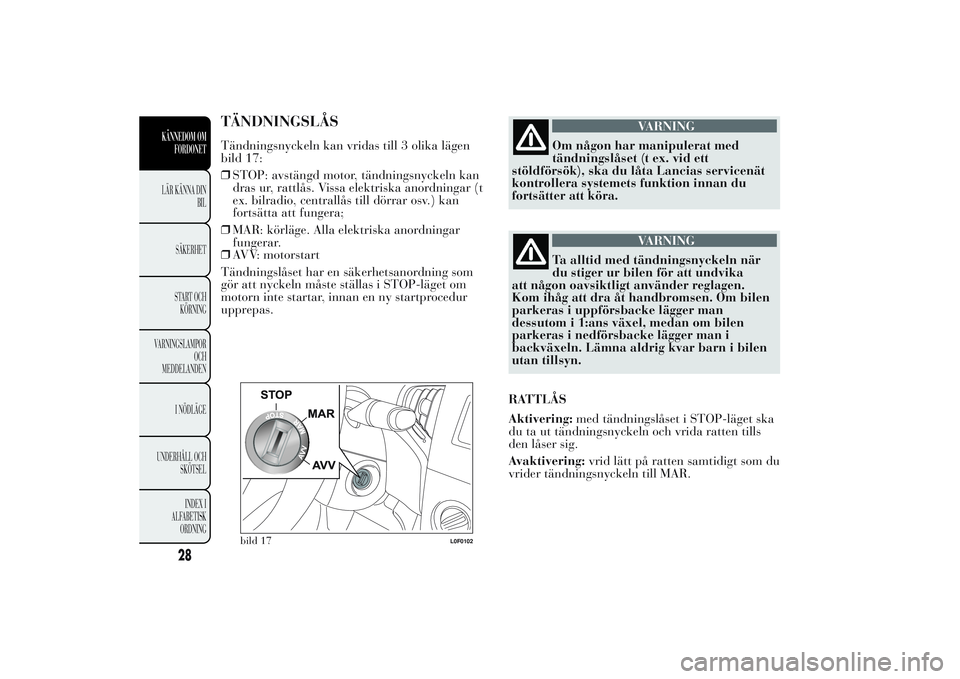

TÄNDNINGSLÅSTändningsnyckeln kan vridas till 3 olika lägen
bild 17:
❒STOP: avstängd motor, tändningsnyckeln kan
dras ur, rattlås. Vissa elektriska anordningar (t
ex. bilradio, centrallås till dörrar osv.) kan
fortsätta att fungera;
❒MAR: körläge. Alla elektriska anordningar
fungerar.
❒AVV: motorstart
Tändningslåset har en säkerhetsanordning som
gör att nyckeln måste ställas i STOP-läget om
motorn inte startar, innan en ny startprocedur
upprepas.
VARNING
Om någon har manipulerat med
tändningslåset
(t ex. vid ett
stöldförsök), ska du låta Lancias servicenät
kontrollera systemets funktion innan du
fortsätter att köra.
VARNING
Ta alltid med tändningsnyckeln när
du
stiger ur bilen för att undvika
att någon oavsiktligt använder reglagen.
Kom ihåg att dra åt handbromsen. Om bilen
parkeras i uppförsbacke lägger man
dessutom i 1:ans växel, medan om bilen
parkeras i nedförsbacke lägger man i
backväxeln. Lämna aldrig kvar barn i bilen
utan tillsyn.
RATTLÅS
Aktivering:med tändningslåset i STOP-läget ska
du ta ut tändningsnyckeln och vrida ratten tills
den låser sig.
Avaktivering:vrid lätt på ratten samtidigt som du
vrider tändningsnyckeln till MAR.
bild 17
L0F0102
28
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

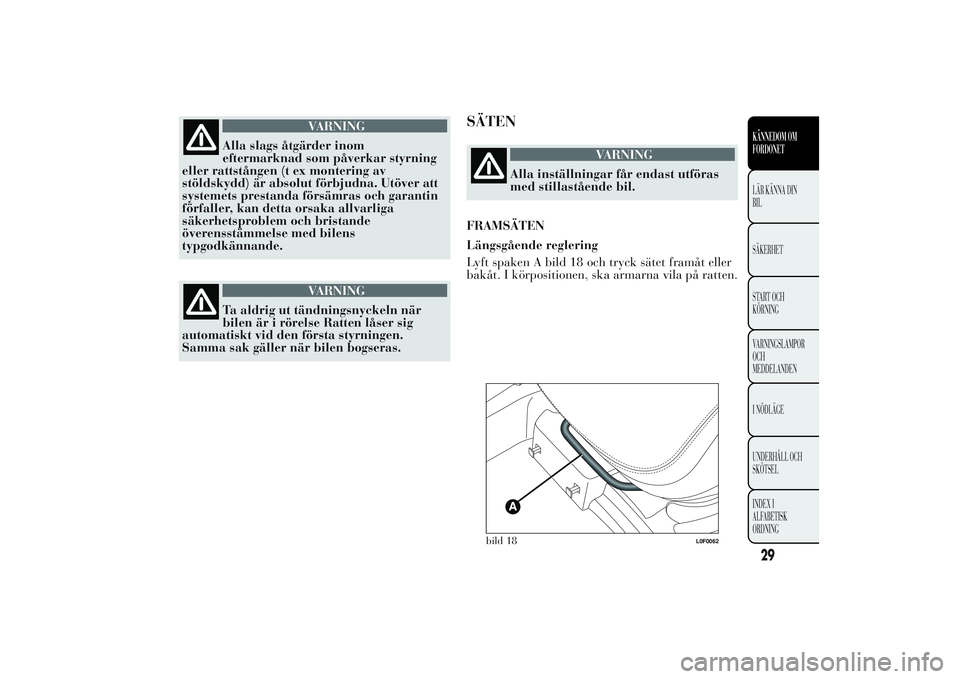

VARNING
Alla slags åtgärder inom
eftermarknad
som påverkar styrning
eller rattstången (t ex montering av
stöldskydd) är absolut förbjudna. Utöver att
systemets prestanda försämras och garantin
förfaller, kan detta orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
VARNING
Ta aldrig ut tändningsnyckeln när
bilen
är i rörelse Ratten låser sig
automatiskt vid den första styrningen.
Samma sak gäller när bilen bogseras.
SÄTEN
VARNING
Alla inställningar får endast utföras
med
stillastående bil.
FRAMSÄTEN
Längsgående reglering
Lyft spaken A bild 18 och tryck sätet framåt eller
bakåt. I körpositionen, ska armarna vila på ratten.
bild 18
L0F0062
29KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VARNING
Släpp justerspaken och kontrollera
att
sätet har spärrats på skenorna
genom att försöka skjuta det framåt och
bakåt. Om sätet inte har spärrats kan det
plötsligt flytta på sig under körningen och
göra att du förlorar kontrollen över bilen.

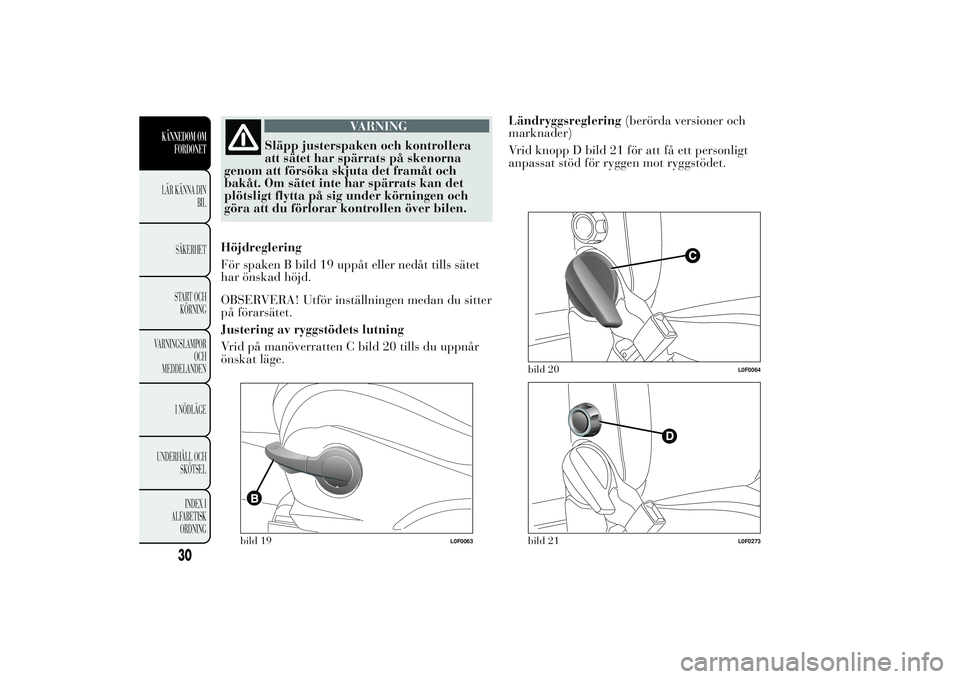

Höjdreglering
För spaken B bild 19 uppåt eller nedåt tills sätet
har önskad höjd.
OBSERVERA! Utför inställningen medan du sitter
på förarsätet.
Justering av ryggstödets lutning
Vrid på manöverratten C bild 20 tills du uppnår
önskat läge.Ländryggsreglering(berörda versioner och
marknader)
Vrid knopp D bild 21 för att få ett personligt
anpassat stöd för ryggen mot ryggstödet.
bild 19
L0F0063
bild 20
L0F0064
bild 21
L0F0273
