2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

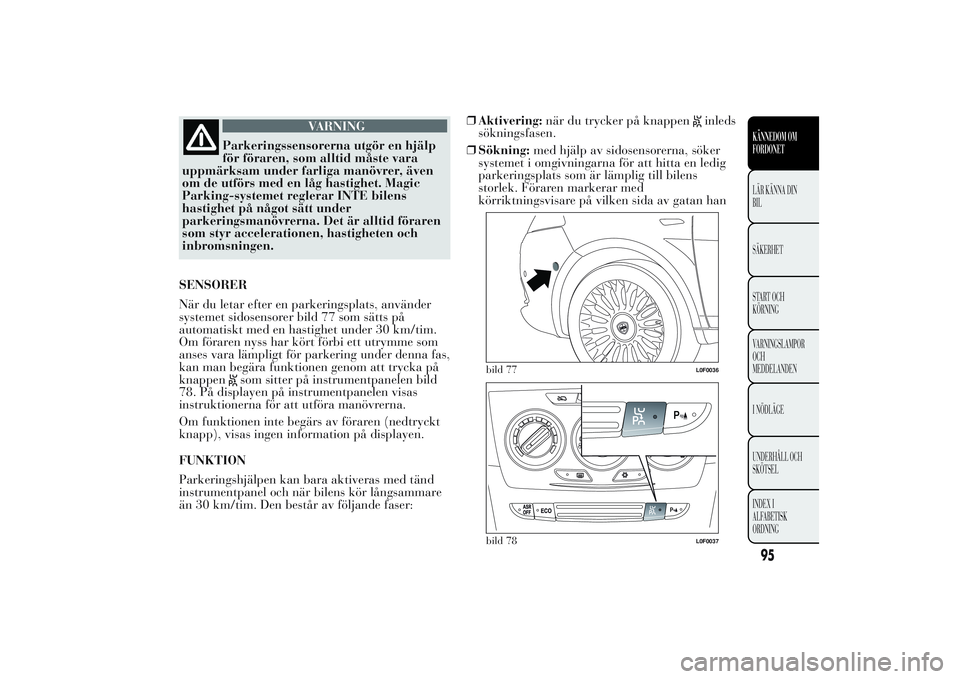

VARNING
Parkeringssensorerna utgör en hjälp
för
föraren, som alltid måste vara
uppmärksam under farliga manövrer, även
om de utförs med en låg hastighet. Magic
Parking-systemet reglerar INTE bilens
hastighet på något sätt under
parkeringsmanövrerna. Det är alltid föraren
som styr accelerationen, hastigheten och
inbromsningen.
SENSORER
När du letar efter en parkeringsplats, använder
systemet sidosensorer bild 77 som sätts på
automatiskt med en hastighet under 30 km/tim.
Om föraren nyss har kört förbi ett utrymme som
anses vara lämpligt för parkering under denna fas,
kan man begära funktionen genom att trycka på
knappen
som sitter på instrumentpanelen bild
78. På displayen på instrumentpanelen visas
instruktionerna för att utföra manövrerna.
Om funktionen inte begärs av föraren (nedtryckt
knapp), visas ingen information på displayen.
FUNKTION
Parkeringshjälpen kan bara aktiveras med tänd
instrumentpanel och när bilens kör långsammare
än 30 km/tim. Den består av följande faser:❒Aktivering:när du trycker på knappen
inleds
sökningsfasen.
❒Sökning:med hjälp av sidosensorerna, söker
systemet i omgivningarna för att hitta en ledig
parkeringsplats som är lämplig till bilens
storlek. Föraren markerar med
körriktningsvisare på vilken sida av gatan han
bild 77
L0F0036
bild 78
L0F0037
95KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

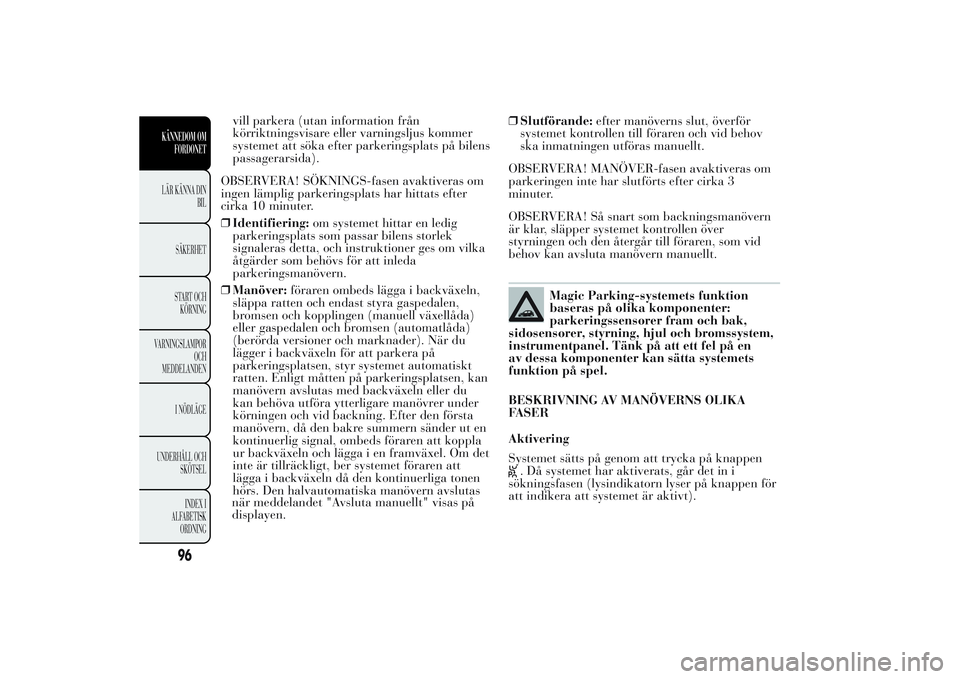

vill parkera (utan information från
körriktningsvisare eller varningsljus kommer
systemet att söka efter parkeringsplats på bilens
passagerarsida).
OBSERVERA! SÖKNINGS-fasen avaktiveras om
ingen lämplig parkeringsplats har hittats efter
cirka 10 minuter.
❒Identifiering:om systemet hittar en ledig
parkeringsplats som passar bilens storlek
signaleras detta, och instruktioner ges om vilka
åtgärder som behövs för att inleda
parkeringsmanövern.
❒Manöver:föraren ombeds lägga i backväxeln,
släppa ratten och endast styra gaspedalen,
bromsen och kopplingen (manuell växellåda)
eller gaspedalen och bromsen (automatlåda)
(berörda versioner och marknader). När du
lägger i backväxeln för att parkera på
parkeringsplatsen, styr systemet automatiskt
ratten. Enligt måtten på parkeringsplatsen, kan
manövern avslutas med backväxeln eller du
kan behöva utföra ytterligare manövrer under
körningen och vid backning. Efter den första
manövern, då den bakre summern sänder ut en
kontinuerlig signal, ombeds föraren att koppla
ur backväxeln och lägga i en framväxel. Om det
inte är tillräckligt, ber systemet föraren att
lägga i backväxeln då den kontinuerliga tonen
hörs. Den halvautomatiska manövern avslutas
när meddelandet "Avsluta manuellt" visas på
displayen.❒Slutförande:efter manöverns slut, överför
systemet kontrollen till föraren och vid behov
ska inmatningen utföras manuellt.
OBSERVERA! MANÖVER-fasen avaktiveras om
parkeringen inte har slutförts efter cirka 3
minuter.
OBSERVERA! Så snart som backningsmanövern
är klar, släpper systemet kontrollen över
styrningen och den återgår till föraren, som vid
behov kan avsluta manövern manuellt.
Magic Parking-systemets funktion
baseras på olika komponenter:
parkeringssensorer fram och bak,
sidosensorer, styrning, hjul och bromssystem,
instrumentpanel. Tänk på att ett fel på en
av dessa komponenter kan sätta systemets
funktion på spel.
BESKRIVNING AV MANÖVERNS OLIKA
FASER
Aktivering
Systemet sätts på genom att trycka på knappen
. Då systemet har aktiverats, går det in i
sökningsfasen (lysindikatorn lyser på knappen för
att indikera att systemet är aktivt).
96
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

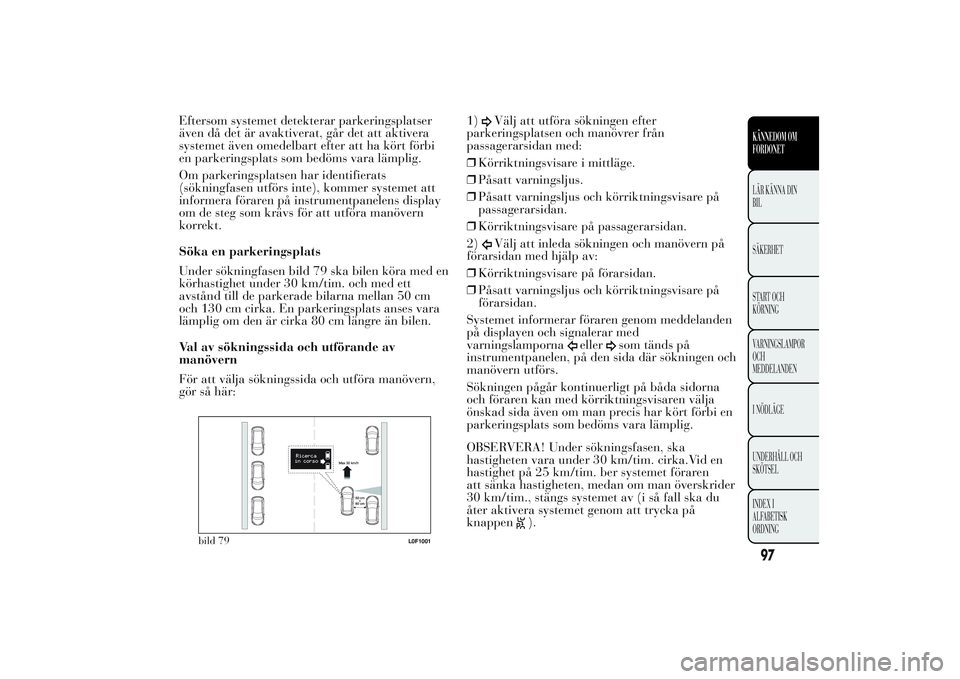

Eftersom systemet detekterar parkeringsplatser
även då det är avaktiverat, går det att aktivera
systemet även omedelbart efter att ha kört förbi
en parkeringsplats som bedöms vara lämplig.
Om parkeringsplatsen har identifierats
(sökningfasen utförs inte), kommer systemet att
informera föraren på instrumentpanelens display
om de steg som krävs för att utföra manövern
korrekt.
Söka en parkeringsplats
Under sökningfasen bild 79 ska bilen köra med en
körhastighet under 30 km/tim. och med ett
avstånd till de parkerade bilarna mellan 50 cm
och 130 cm cirka. En parkeringsplats anses vara
lämplig om den är cirka 80 cm längre än bilen.
Val av sökningssida och utförande av
manövern
För att välja sökningssida och utföra manövern,
gör så här:1)
Välj att utföra sökningen efter
parkeringsplatsen och manövrer från
passagerarsidan med:
❒Körriktningsvisare i mittläge.
❒Påsatt varningsljus.
❒Påsatt varningsljus och körriktningsvisare på
passagerarsidan.
❒Körriktningsvisare på passagerarsidan.
2)Välj att inleda sökningen och manövern på
förarsidan med hjälp av:
❒Körriktningsvisare på förarsidan.
❒Påsatt varningsljus och körriktningsvisare på
förarsidan.
Systemet informerar föraren genom meddelanden
på displayen och signalerar med
varningslamporna
eller
som tänds på
instrumentpanelen, på den sida där sökningen och
manövern utförs.
Sökningen pågår kontinuerligt på båda sidorna
och föraren kan med körriktningsvisaren välja
önskad sida även om man precis har kört förbi en
parkeringsplats som bedöms vara lämplig.
OBSERVERA! Under sökningsfasen, ska
hastigheten vara under 30 km/tim. cirka.Vid en
hastighet på 25 km/tim. ber systemet föraren
att sänka hastigheten, medan om man överskrider
30 km/tim., stängs systemet av (i så fall ska du
åter aktivera systemet genom att trycka på
knappen
).
bild 79
L0F1001
97KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

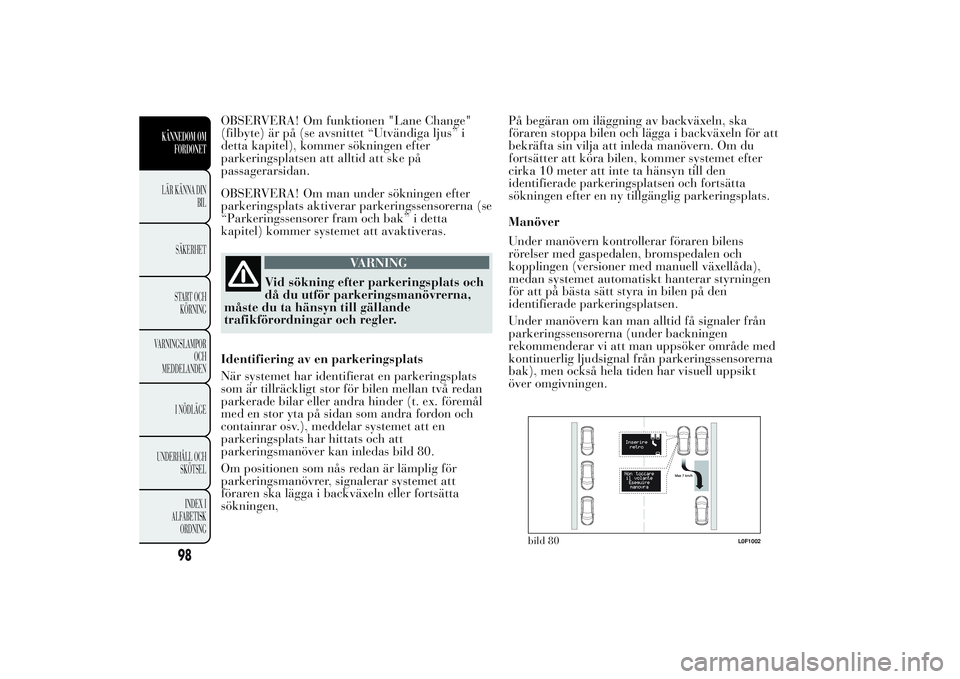

OBSERVERA! Om funktionen "Lane Change"
(filbyte) är på (se avsnittet “Utvändiga ljus” i
detta kapitel), kommer sökningen efter
parkeringsplatsen att alltid att ske på
passagerarsidan.
OBSERVERA! Om man under sökningen efter
parkeringsplats aktiverar parkeringssensorerna (se
“Parkeringssensorer fram och bak” i detta
kapitel) kommer systemet att avaktiveras.
VARNING
Vid sökning efter parkeringsplats och
då
du utför parkeringsmanövrerna,
måste du ta hänsyn till gällande
trafikförordningar och regler.
Identifiering av en parkeringsplats
När systemet har identifierat en parkeringsplats
som är tillräckligt stor för bilen mellan två redan
parkerade bilar eller andra hinder (t. ex. föremål
med en stor yta på sidan som andra fordon och
containrar osv.), meddelar systemet att en
parkeringsplats har hittats och att
parkeringsmanöver kan inledas bild 80.
Om positionen som nås redan är lämplig för
parkeringsmanövrer, signalerar systemet att
föraren ska lägga i backväxeln eller fortsätta
sökningen,På begäran om iläggning av backväxeln, ska
föraren stoppa bilen och lägga i backväxeln för att
bekräfta sin vilja att inleda manövern. Om du
fortsätter att köra bilen, kommer systemet efter
cirka 10 meter att inte ta hänsyn till den
identifierade parkeringsplatsen och fortsätta
sökningen efter en ny tillgänglig parkeringsplats.
Manöver
Under manövern kontrollerar föraren bilens
rörelser med gaspedalen, bromspedalen och
kopplingen (versioner med manuell växellåda),
medan systemet automatiskt hanterar styrningen
för att på bästa sätt styra in bilen på den
identifierade parkeringsplatsen.
Under manövern kan man alltid få signaler från
parkeringssensorerna (under backningen
rekommenderar vi att man uppsöker område med
kontinuerlig ljudsignal från parkeringssensorerna
bak), men också hela tiden har visuell uppsikt
över omgivningen.
bild 80
L0F1002
98
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

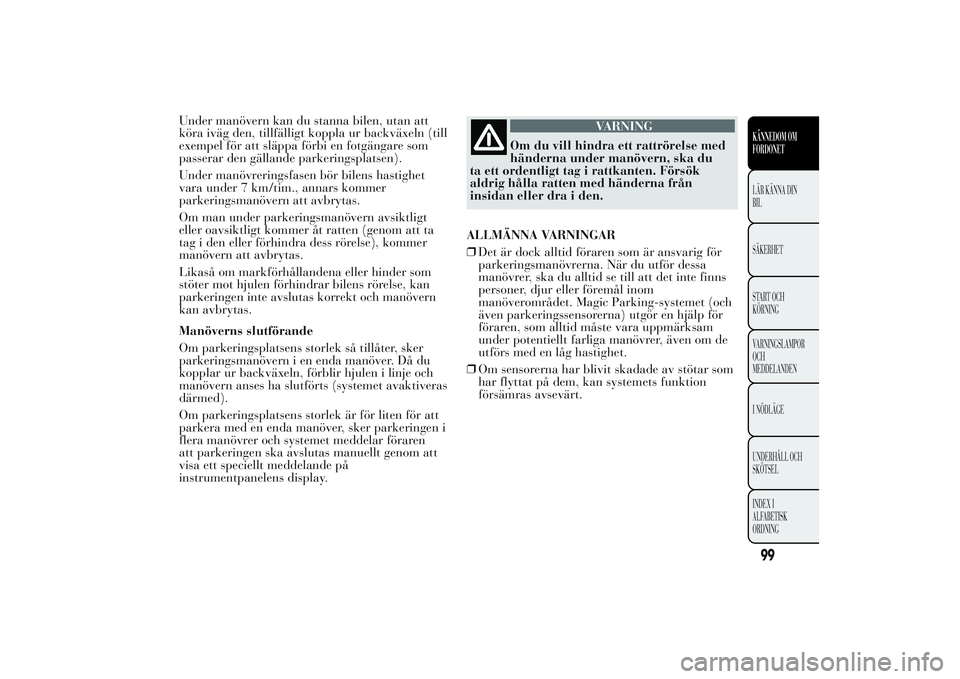

Under manövern kan du stanna bilen, utan att
köra iväg den, tillfälligt koppla ur backväxeln (till
exempel för att släppa förbi en fotgängare som
passerar den gällande parkeringsplatsen).
Under manövreringsfasen bör bilens hastighet
vara under 7 km/tim., annars kommer
parkeringsmanövern att avbrytas.
Om man under parkeringsmanövern avsiktligt
eller oavsiktligt kommer åt ratten (genom att ta
tag i den eller förhindra dess rörelse), kommer
manövern att avbrytas.
Likaså om markförhållandena eller hinder som
stöter mot hjulen förhindrar bilens rörelse, kan
parkeringen inte avslutas korrekt och manövern
kan avbrytas.
Manöverns slutförande
Om parkeringsplatsens storlek så tillåter, sker
parkeringsmanövern i en enda manöver. Då du
kopplar ur backväxeln, förblir hjulen i linje och
manövern anses ha slutförts (systemet avaktiveras
därmed).
Om parkeringsplatsens storlek är för liten för att
parkera med en enda manöver, sker parkeringen i
flera manövrer och systemet meddelar föraren
att parkeringen ska avslutas manuellt genom att
visa ett speciellt meddelande på
instrumentpanelens display.
VARNING
Om du vill hindra ett rattrörelse med
händerna
under manövern, ska du
ta ett ordentligt tag i rattkanten. Försök
aldrig hålla ratten med händerna från
insidan eller dra i den.
ALLMÄNNA VARNINGAR
❒Det är dock alltid föraren som är ansvarig för
parkeringsmanövrerna. När du utför dessa
manövrer, ska du alltid se till att det inte finns
personer, djur eller föremål inom
manöverområdet. Magic Parking-systemet (och
även parkeringssensorerna) utgör en hjälp för
föraren, som alltid måste vara uppmärksam
under potentiellt farliga manövrer, även om de
utförs med en låg hastighet.
❒Om sensorerna har blivit skadade av stötar som
har flyttat på dem, kan systemets funktion
försämras avsevärt.
99KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

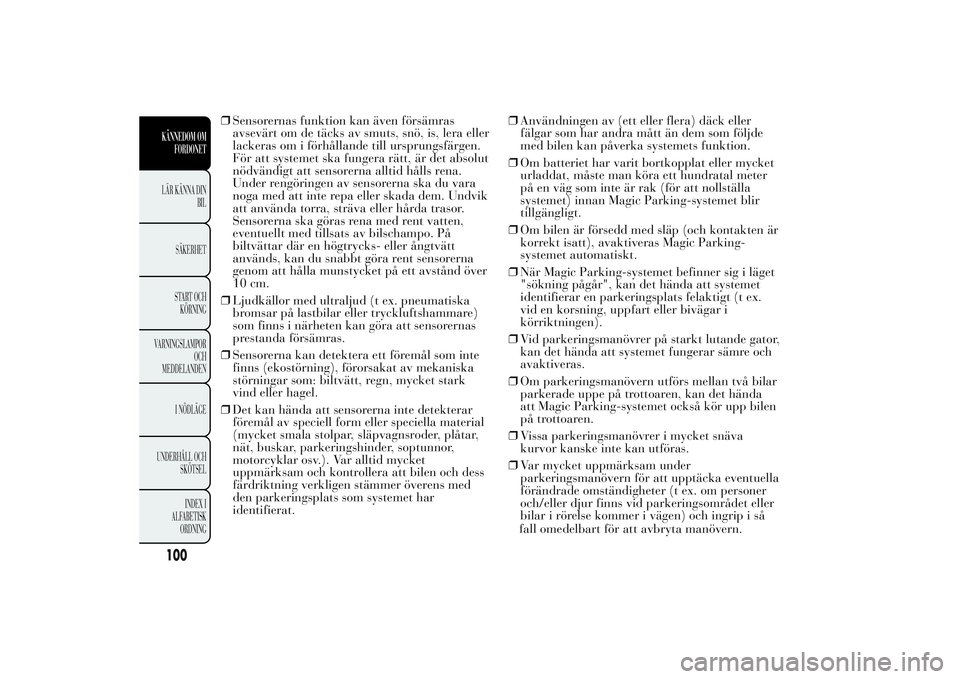

❒Sensorernas funktion kan även försämras
avsevärt om de täcks av smuts, snö, is, lera eller
lackeras om i förhållande till ursprungsfärgen.
För att systemet ska fungera rätt, är det absolut
nödvändigt att sensorerna alltid hålls rena.
Under rengöringen av sensorerna ska du vara
noga med att inte repa eller skada dem. Undvik
att använda torra, sträva eller hårda trasor.
Sensorerna ska göras rena med rent vatten,
eventuellt med tillsats av bilschampo. På
biltvättar där en högtrycks- eller ångtvätt
används, kan du snabbt göra rent sensorerna
genom att hålla munstycket på ett avstånd över
10 cm.
❒Ljudkällor med ultraljud (t ex. pneumatiska
bromsar på lastbilar eller tryckluftshammare)
som finns i närheten kan göra att sensorernas
prestanda försämras.
❒Sensorerna kan detektera ett föremål som inte
finns (ekostörning), förorsakat av mekaniska
störningar som: biltvätt, regn, mycket stark
vind eller hagel.
❒Det kan hända att sensorerna inte detekterar
föremål av speciell form eller speciella material
(mycket smala stolpar, släpvagnsroder, plåtar,
nät, buskar, parkeringshinder, soptunnor,
motorcyklar osv.). Var alltid mycket
uppmärksam och kontrollera att bilen och dess
färdriktning verkligen stämmer överens med
den parkeringsplats som systemet har
identifierat.❒Användningen av (ett eller flera) däck eller
fälgar som har andra mått än dem som följde
med bilen kan påverka systemets funktion.
❒Om batteriet har varit bortkopplat eller mycket
urladdat, måste man köra ett hundratal meter
på en väg som inte är rak (för att nollställa
systemet) innan Magic Parking-systemet blir
tillgängligt.
❒Om bilen är försedd med släp (och kontakten är
korrekt isatt), avaktiveras Magic Parking-
systemet automatiskt.
❒När Magic Parking-systemet befinner sig i läget
"sökning pågår", kan det hända att systemet
identifierar en parkeringsplats felaktigt (t ex.
vid en korsning, uppfart eller bivägar i
körriktningen).
❒Vid parkeringsmanövrer på starkt lutande gator,
kan det hända att systemet fungerar sämre och
avaktiveras.
❒Om parkeringsmanövern utförs mellan två bilar
parkerade uppe på trottoaren, kan det hända
att Magic Parking-systemet också kör upp bilen
på trottoaren.
❒Vissa parkeringsmanövrer i mycket snäva
kurvor kanske inte kan utföras.
❒Var mycket uppmärksam under
parkeringsmanövern för att upptäcka eventuella
förändrade omständigheter (t ex. om personer
och/eller djur finns vid parkeringsområdet eller
bilar i rörelse kommer i vägen) och ingrip i så
100KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

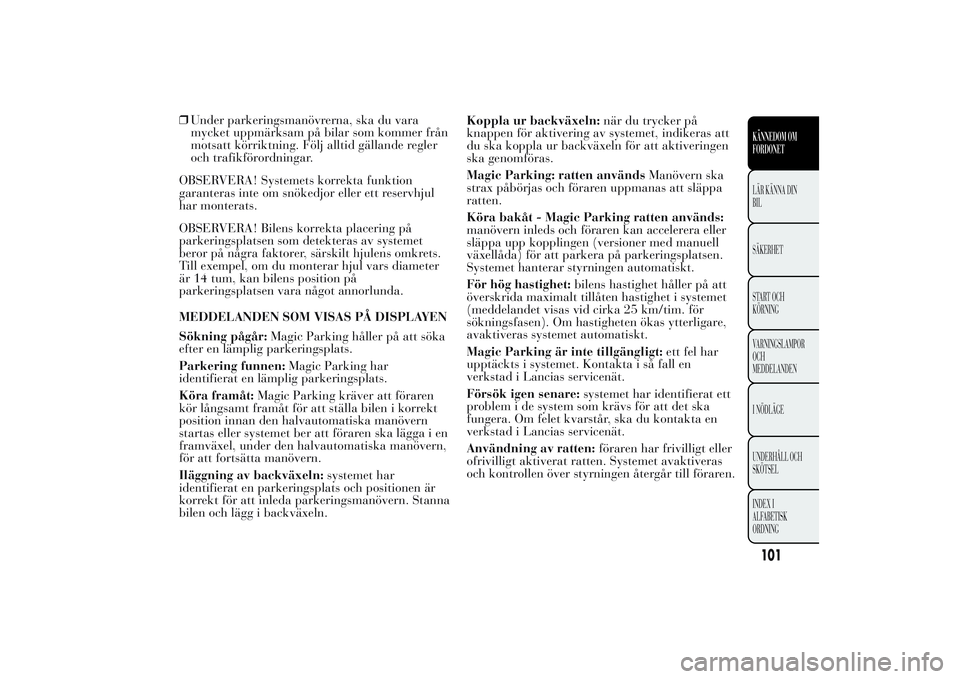

fall omedelbart för att avbryta manövern.

❒Under parkeringsmanövrerna, ska du vara
mycket uppmärksam på bilar som kommer från
motsatt körriktning. Följ alltid gällande regler
och trafikförordningar.
OBSERVERA! Systemets korrekta funktion
garanteras inte om snökedjor eller ett reservhjul
har monterats.
OBSERVERA! Bilens korrekta placering på
parkeringsplatsen som detekteras av systemet
beror på några faktorer, särskilt hjulens omkrets.
Till exempel, om du monterar hjul vars diameter
är 14 tum, kan bilens position på
parkeringsplatsen vara något annorlunda.
MEDDELANDEN SOM VISAS PÅ DISPLAYEN
Sökning pågår:Magic Parking håller på att söka
efter en lämplig parkeringsplats.
Parkering funnen:Magic Parking har
identifierat en lämplig parkeringsplats.
Köra framåt:Magic Parking kräver att föraren
kör långsamt framåt för att ställa bilen i korrekt
position innan den halvautomatiska manövern
startas eller systemet ber att föraren ska lägga i en
framväxel, under den halvautomatiska manövern,
för att fortsätta manövern.
Iläggning av backväxeln:systemet har
identifierat en parkeringsplats och positionen är
korrekt för att inleda parkeringsmanövern. Stanna
bilen och lägg i backväxeln.Koppla ur backväxeln:när du trycker på
knappen för aktivering av systemet, indikeras att
du ska koppla ur backväxeln för att aktiveringen
ska genomföras.
Magic Parking: ratten användsManövern ska
strax påbörjas och föraren uppmanas att släppa
ratten.
Köra bakåt - Magic Parking ratten används:
manövern inleds och föraren kan accelerera eller
släppa upp kopplingen (versioner med manuell
växellåda) för att parkera på parkeringsplatsen.
Systemet hanterar styrningen automatiskt.
För hög hastighet:bilens hastighet håller på att
överskrida maximalt tillåten hastighet i systemet
(meddelandet visas vid cirka 25 km/tim. för
sökningsfasen). Om hastigheten ökas ytterligare,
avaktiveras systemet automatiskt.
Magic Parking är inte tillgängligt:ett fel har
upptäckts i systemet. Kontakta i så fall en
verkstad i Lancias servicenät.
Försök igen senare:systemet har identifierat ett
problem i de system som krävs för att det ska
fungera. Om felet kvarstår, ska du kontakta en
verkstad i Lancias servicenät.
Användning av ratten:föraren har frivilligt eller
ofrivilligt aktiverat ratten. Systemet avaktiveras
och kontrollen över styrningen återgår till föraren.
101KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

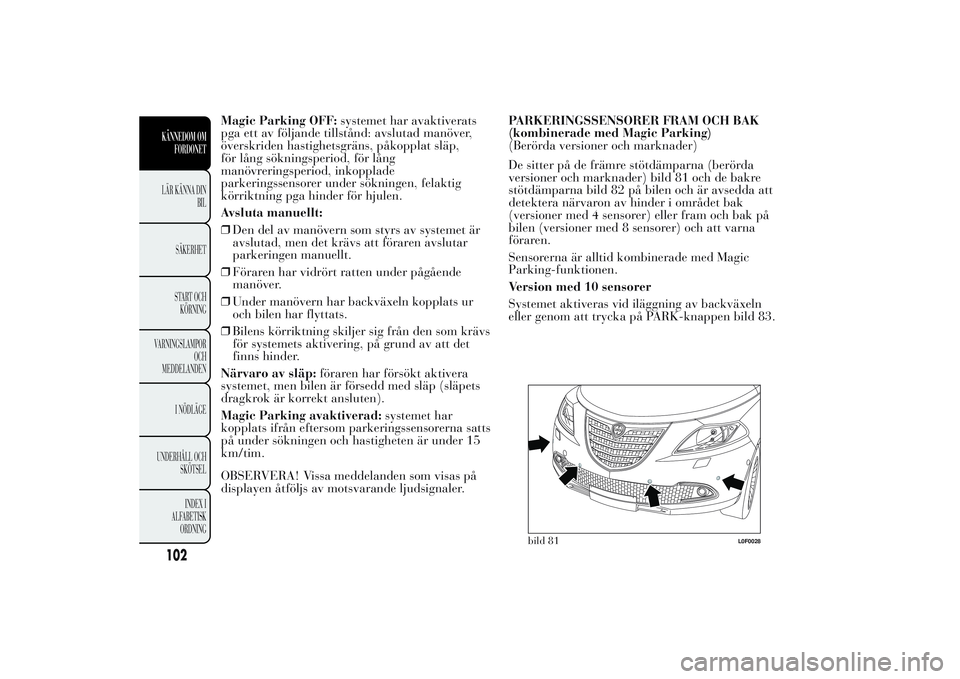

Magic Parking OFF:systemet har avaktiverats
pga ett av följande tillstånd: avslutad manöver,
överskriden hastighetsgräns, påkopplat släp,
för lång sökningsperiod, för lång
manövreringsperiod, inkopplade
parkeringssensorer under sökningen, felaktig
körriktning pga hinder för hjulen.
Avsluta manuellt:
❒Den del av manövern som styrs av systemet är
avslutad, men det krävs att föraren avslutar
parkeringen manuellt.
❒Föraren har vidrört ratten under pågående
manöver.
❒Under manövern har backväxeln kopplats ur
och bilen har flyttats.
❒Bilens körriktning skiljer sig från den som krävs
för systemets aktivering, på grund av att det
finns hinder.
Närvaro av släp:föraren har försökt aktivera
systemet, men bilen är försedd med släp (släpets
dragkrok är korrekt ansluten).
Magic Parking avaktiverad:systemet har
kopplats ifrån eftersom parkeringssensorerna satts
på under sökningen och hastigheten är under 15
km/tim.
OBSERVERA! Vissa meddelanden som visas på
displayen åtföljs av motsvarande ljudsignaler.PARKERINGSSENSORER FRAM OCH BAK
(kombinerade med Magic Parking)
(Berörda versioner och marknader)
De sitter på de främre stötdämparna (berörda
versioner och marknader) bild 81 och de bakre
stötdämparna bild 82 på bilen och är avsedda att
detektera närvaron av hinder i området bak
(versioner med 4 sensorer) eller fram och bak på
bilen (versioner med 8 sensorer) och att varna
föraren.
Sensorerna är alltid kombinerade med Magic
Parking-funktionen.
Version med 10 sensorer
Systemet aktiveras vid iläggning av backväxeln
eller genom att trycka på PARK-knappen bild 83.
bild 81
L0F0028
102KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
