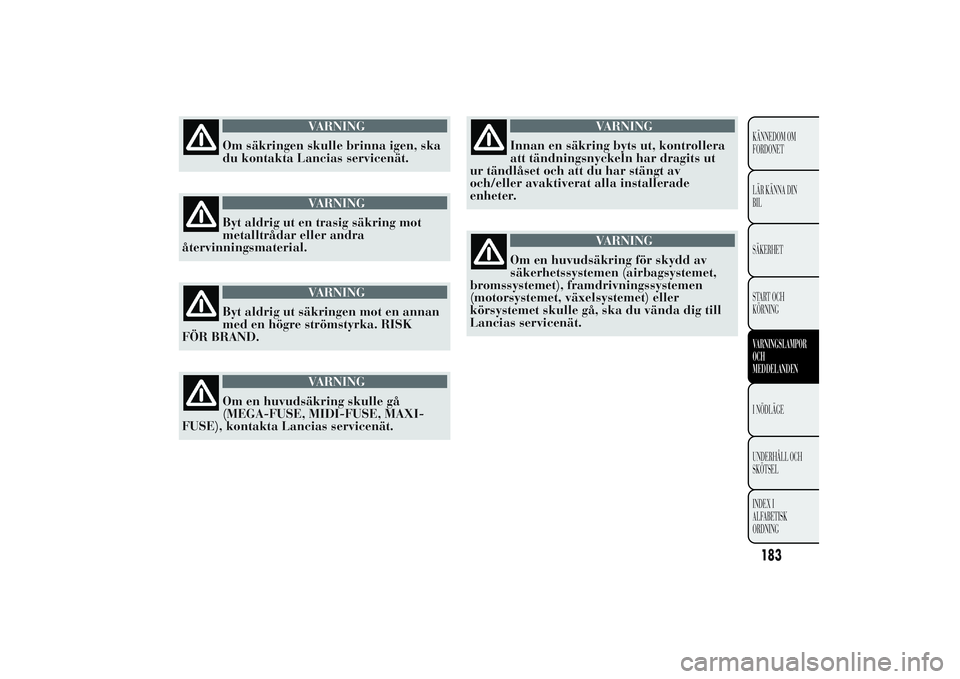

VARNING
Om säkringen skulle brinna igen, ska
du
kontakta Lancias servicenät.
VARNING
Byt aldrig ut en trasig säkring mot
metalltrådar
eller andra
återvinningsmaterial.
VARNING
Byt aldrig ut säkringen mot en annan
med
en högre strömstyrka. RISK
FÖR BRAND.
VARNING
Om en huvudsäkring skulle gå
(MEGA-FUSE,
MIDI-FUSE, MAXI-
FUSE), kontakta Lancias servicenät.
VARNING
Innan en säkring byts ut, kontrollera
att
tändningsnyckeln har dragits ut
ur tändlåset och att du har stängt av
och/eller avaktiverat alla installerade
enheter.
VARNING
Om en huvudsäkring för skydd av
säkerhetssystemen
(airbagsystemet,
bromssystemet), framdrivningssystemen
(motorsystemet, växelsystemet) eller
körsystemet skulle gå, ska du vända dig till
Lancias servicenät.
183KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

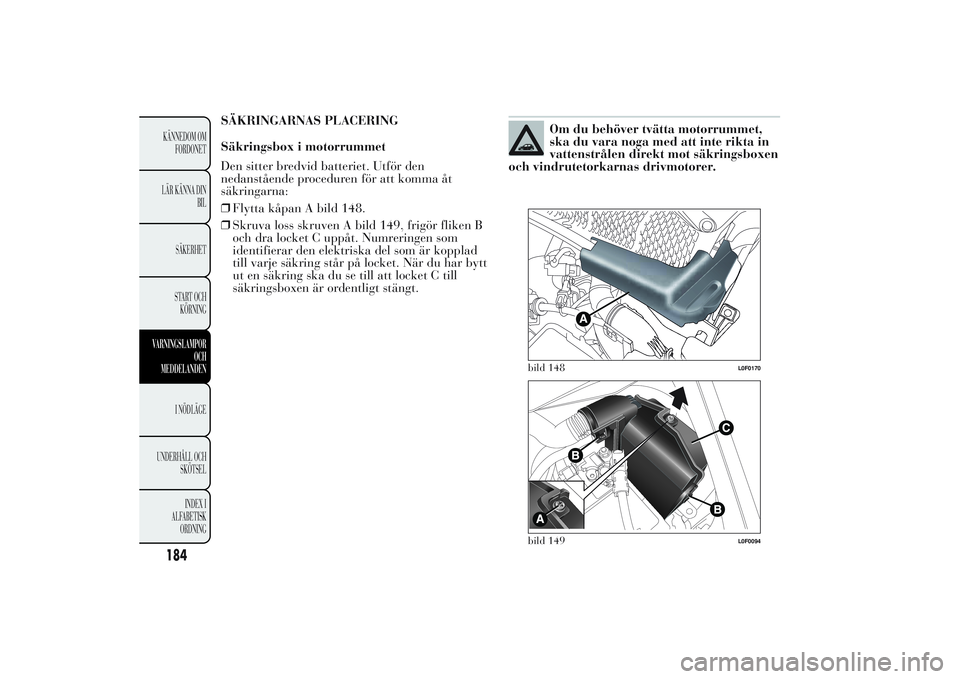

SÄKRINGARNAS PLACERING
Säkringsbox i motorrummet
Den sitter bredvid batteriet. Utför den
nedanstående proceduren för att komma åt
säkringarna:
❒Flytta kåpan A bild 148.
❒Skruva loss skruven A bild 149, frigör fliken B
och dra locket C uppåt. Numreringen som
identifierar den elektriska del som är kopplad
till varje säkring står på locket. När du har bytt
ut en säkring ska du se till att locket C till
säkringsboxen är ordentligt stängt.
Om du behöver tvätta motorrummet,
ska du vara noga med att inte rikta in
vattenstrålen direkt mot säkringsboxen
och vindrutetorkarnas drivmotorer.
bild 148
L0F0170
bild 149
L0F0094
184KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

.

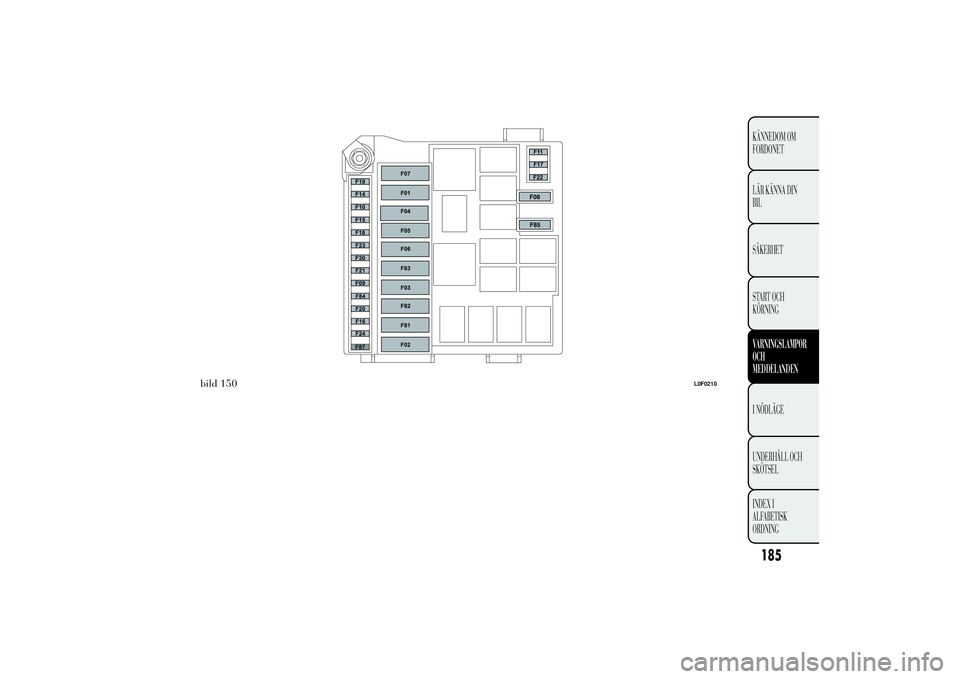

bild 150
L0F0210
185KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

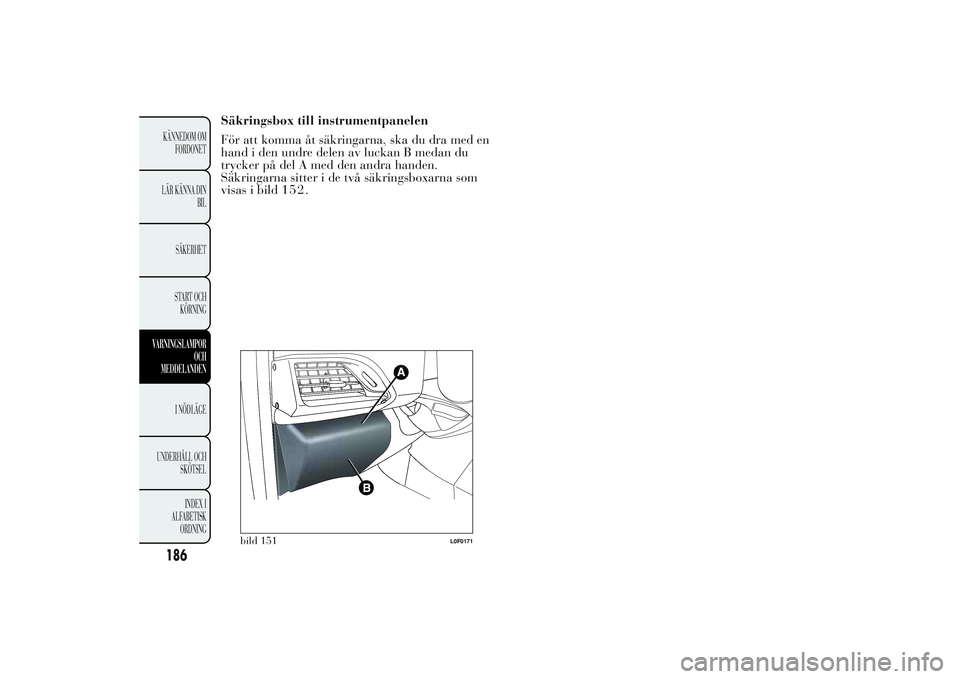

Säkringsbox till instrumentpanelen
För att komma åt säkringarna, ska du dra med en
hand i den undre delen av luckan B medan du
trycker på del A med den andra handen.
Säkringarna sitter i de två säkringsboxarna som
visas i bild .
bild 151
L0F0171
186KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
152

.

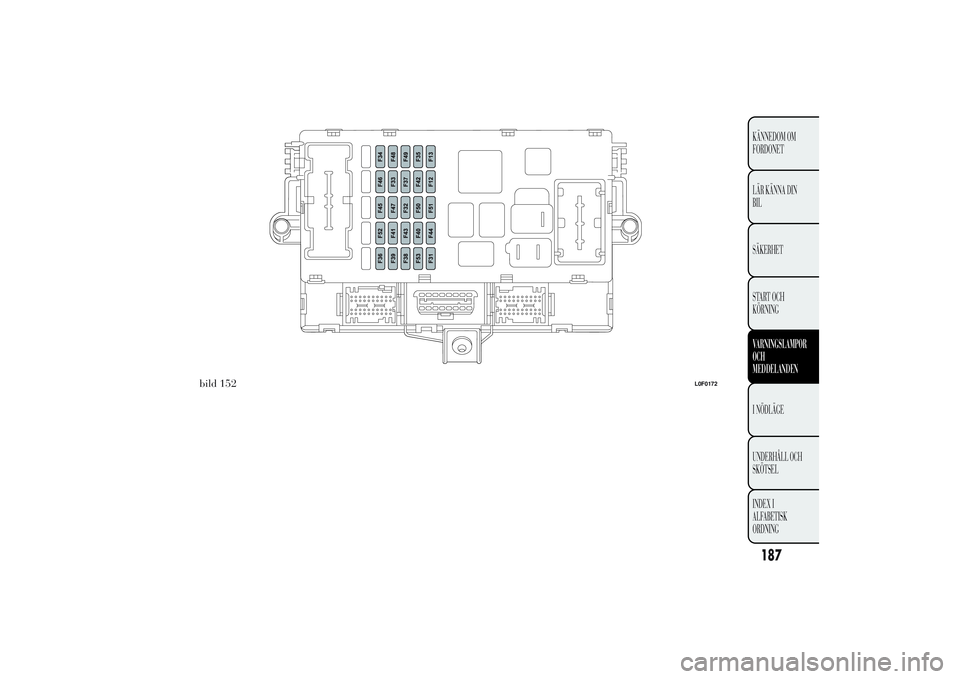

bild 152
L0F0172
187KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

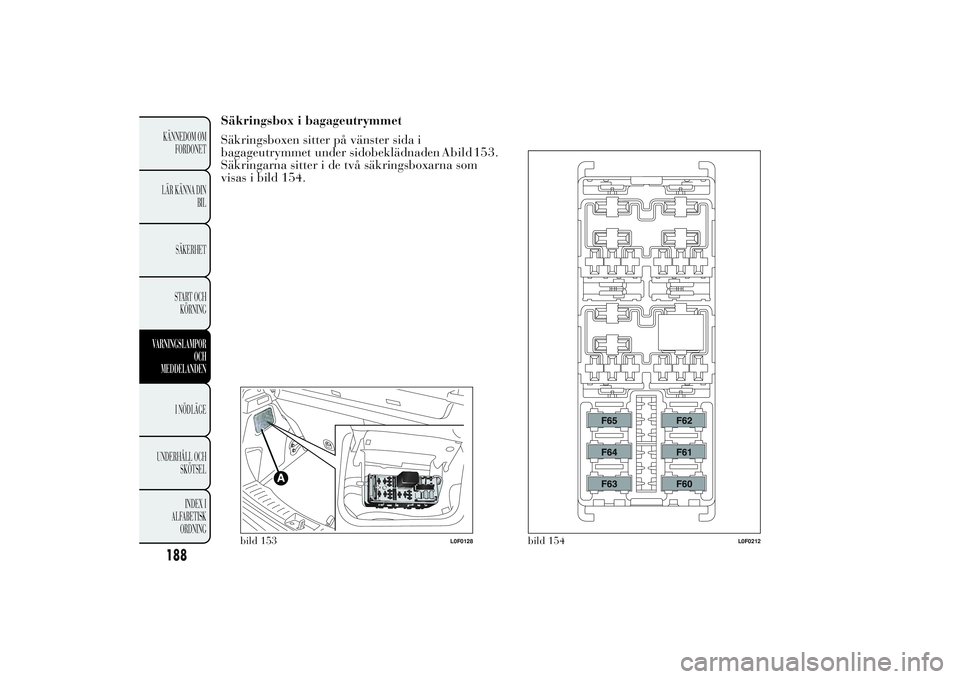

Säkringsbox i bagageutrymmet
Säkringsboxen sitter på vänster sida i
bagageutrymmet under sidobeklädnaden .
Säkringarna sitter i de två säkringsboxarna som
visas i bild 154.
bild 153
L0F0128
bild 154
L0F0212
188KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Abild 153

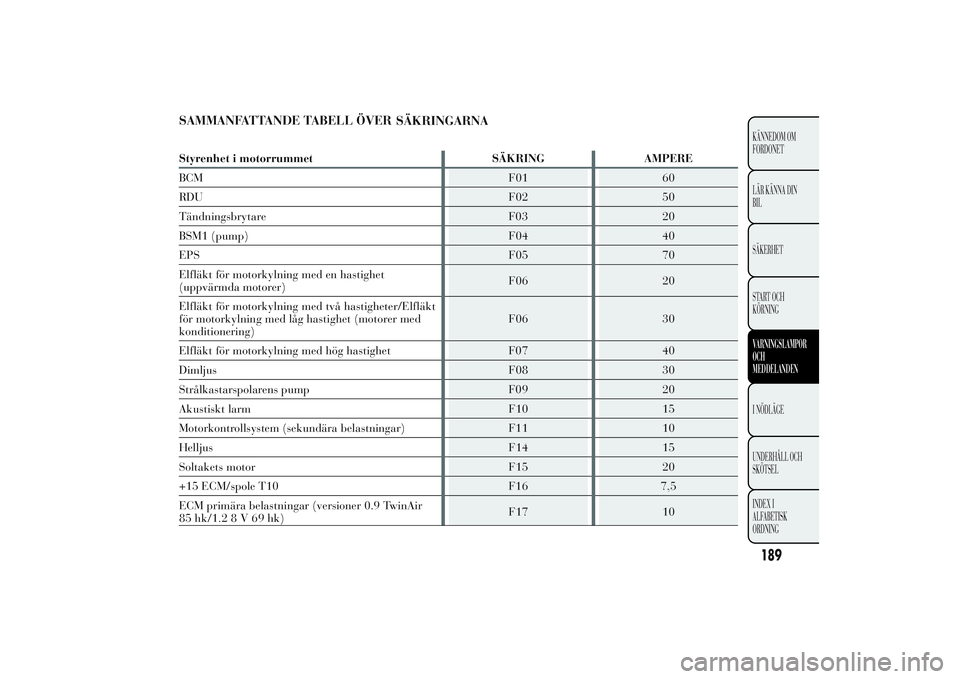

SAMMANFATTANDE TABELL ÖVER
SÄKRINGARNAStyrenhet i motorrummet SÄKRING AMPERE
BCM F01 60
RDU F02 50
Tändningsbrytare F03 20
BSM1 (pump) F04 40
EPS F05 70
Elfläkt för motorkylning med en hastighet
(uppvärmda motorer)F06 20
Elfläkt för motorkylning med två hastigheter/Elfläkt
för motorkylning med låg hastighet (motorer med
konditionering)F06 30
Elfläkt för motorkylning med hög hastighet F07 40
Dimljus F08 30
Strålkastarspolarens pump F09 20
Akustiskt larm F10 15
Motorkontrollsystem (sekundära belastningar) F11 10
Helljus F14 15
Soltakets motor F15 20
+15 ECM/spole T10 F16 7,5
ECM primära belastningar (versioner 0.9 TwinAir
85 hk/1.28V69hk)F17 10
189KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

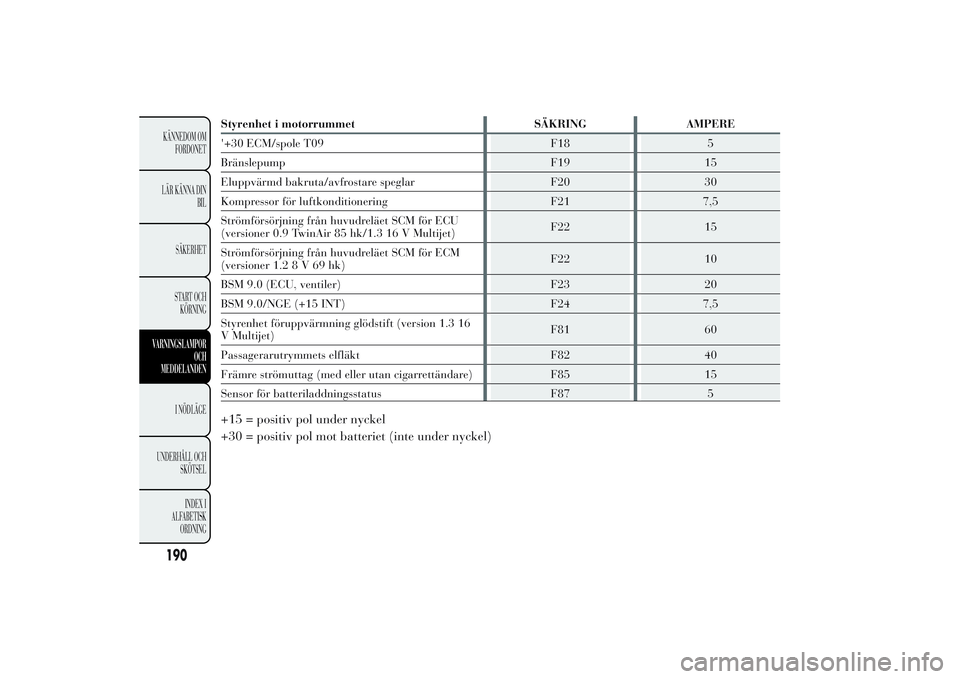

Styrenhet i motorrummet SÄKRING AMPERE
'+30 ECM/spole T09 F18 5
Bränslepump F19 15
Eluppvärmd bakruta/avfrostare speglar F20 30
Kompressor för luftkonditionering F21 7,5
Strömförsörjning från huvudreläet SCM för ECU
(versioner 0.9 TwinAir 85 hk/1.3 16 V Multijet)F22 15
Strömförsörjning från huvudreläet SCM för ECM
(versioner 1.28V69hk)F22 10
BSM 9.0 (ECU, ventiler) F23 20
BSM 9.0/NGE (+15 INT) F24 7,5
Styrenhet föruppvärmning glödstift (version 1.3 16
V Multijet)F81 60
Passagerarutrymmets elfläkt F82 40
Främre strömuttag (med eller utan cigarrettändare) F85 15
Sensor för batteriladdningsstatus F87 5+15 = positiv pol under nyckel
+30 = positiv pol mot batteriet (inte under nyckel)
