2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

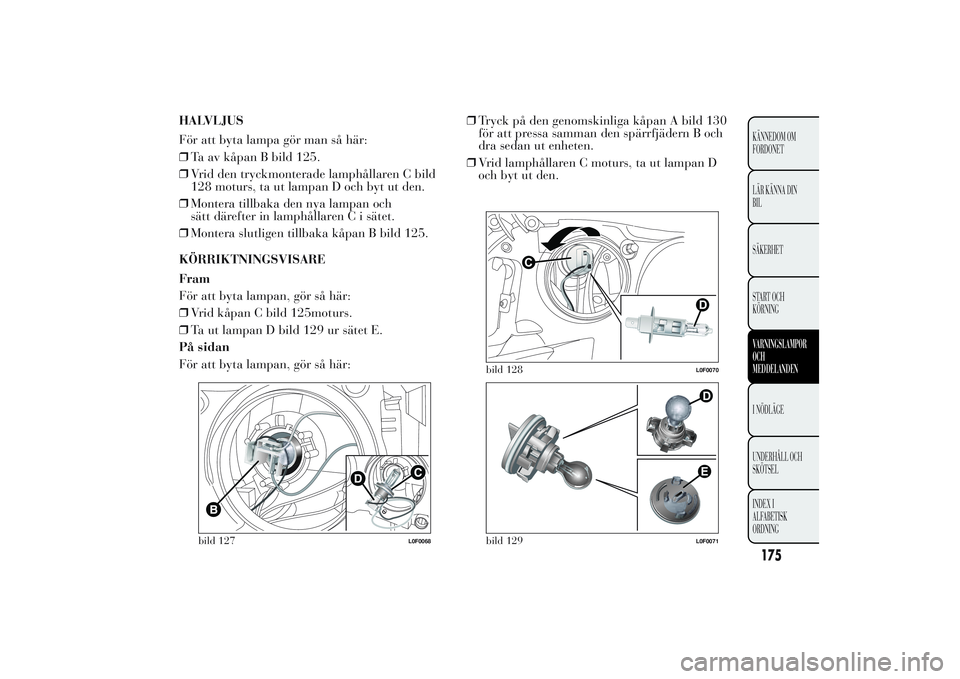

HALVLJUS
För att byta lampa gör man så här:
❒Ta av kåpan B bild 125.
❒Vrid den tryckmonterade lamphållaren C bild
128 moturs, ta ut lampan D och byt ut den.
❒Montera tillbaka den nya lampan och
sätt därefter in lamphållaren C i sätet.
❒Montera slutligen tillbaka kåpan B bild 125.
KÖRRIKTNINGSVISARE
Fram
För att byta lampan, gör så här:
❒Vrid kåpan C bild 125moturs.
❒Ta ut lampan D bild 129 ur sätet E.
På sidan
För att byta lampan, gör så här:❒Tryck på den genomskinliga kåpan A bild 130
för att pressa samman den spärrfjädern B och
dra sedan ut enheten.
❒Vrid lamphållaren C moturs, ta ut lampan D
och byt ut den.
bild 127
L0F0068
bild 128
L0F0070
bild 129
L0F0071
175KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

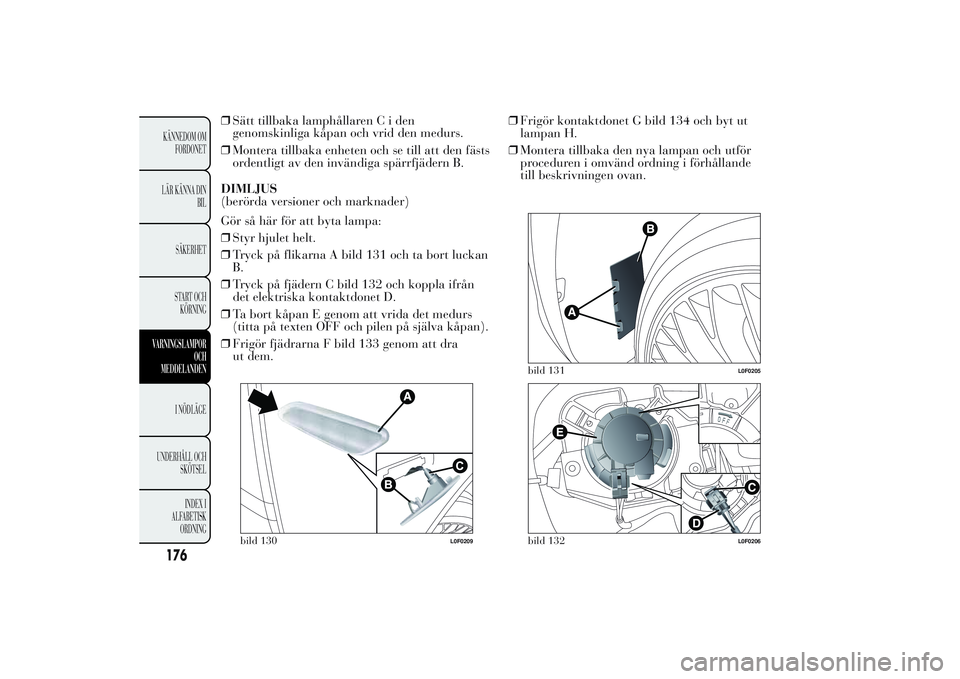

❒Sätt tillbaka lamphållarenCiden
genomskinliga kåpan och vrid den medurs.
❒Montera tillbaka enheten och se till att den fästs
ordentligt av den invändiga spärrfjädern B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta lampa:
❒Styr hjulet helt.
❒Tryck på flikarna A bild 131 och ta bort luckan
B.
❒Tryck på fjädern C bild 132 och koppla ifrån
det elektriska kontaktdonet D.
❒Ta bort kåpan E genom att vrida det medurs
(titta på texten OFF och pilen på själva kåpan).
❒Frigör fjädrarna F bild 133 genom att dra
ut dem.❒Frigör kontaktdonet G bild 134 och byt ut
lampan H.
❒Montera tillbaka den nya lampan och utför
proceduren i omvänd ordning i förhållande
till beskrivningen ovan.
bild 130
L0F0209
bild 131
L0F0205
bild 132
L0F0206
176KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

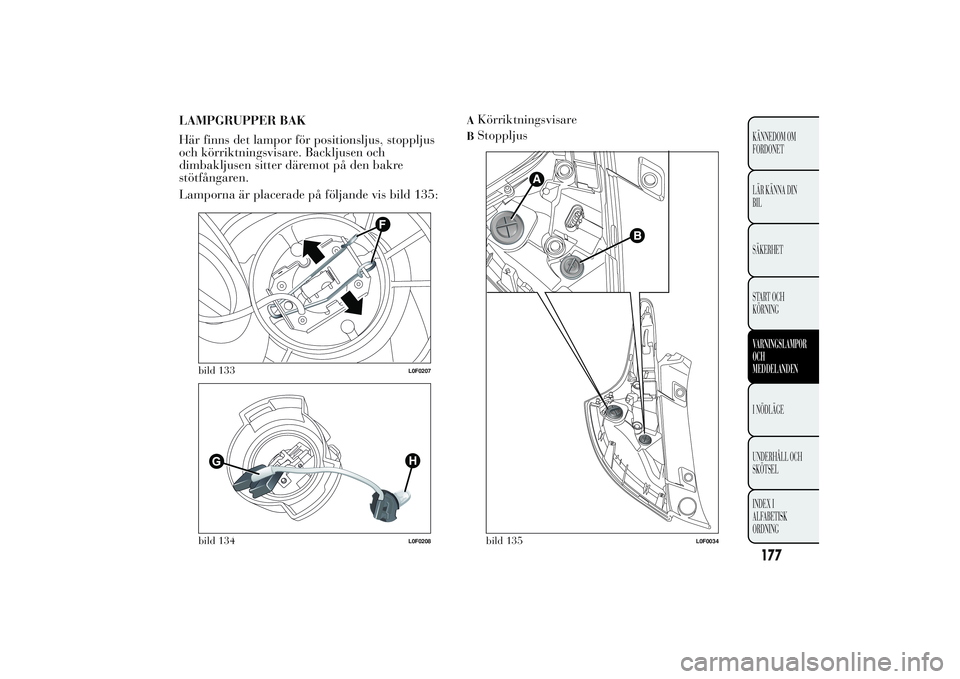

LAMPGRUPPER BAK
Här finns det lampor för positionsljus, stoppljus
och körriktningsvisare. Backljusen och
dimbakljusen sitter däremot på den bakre
stötfångaren.
Lamporna är placerade på följande vis bild 135:
AKörriktningsvisareBStoppljus
bild 133
L0F0207
bild 134
L0F0208
bild 135
L0F0034
177KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

KÖRRIKTNINGSVISARE/STOPPLJUS
För att byta ut lamporna, ska du vrida
lamphållaren i riktningenO(open - öppen). När
lampan har bytts ut ska du vrida lamphållaren
i riktningenC(close - stängd).
POSITIONSLJUS
Lamporna är LED-lampor. För byte kontakta
Lancias servicenät.
TREDJE STOPPLJUSET
De sitter på bagageluckan och är LED-lampor.
För byte kontakta Lancias servicenät.
DIMBAKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren A bild 136i 1/4 varv.
❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.
VARNING
Vänta tills avgasröret har svalnat
innan
du sätter igång med lampbytet:
FARA FÖR BRÄNNSKADOR!BACKLJUS
För att byta lampa gör man så här:
❒På insidan av stötfångaren ska du vrida
lamphållaren B bild 136i 1/4 varv.
❒Ta ut lampan och byt ut den.
❒Montera den nya lampan och sätt därefter in
lamphållaren i sätet.
bild 136
L0F0219
178KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

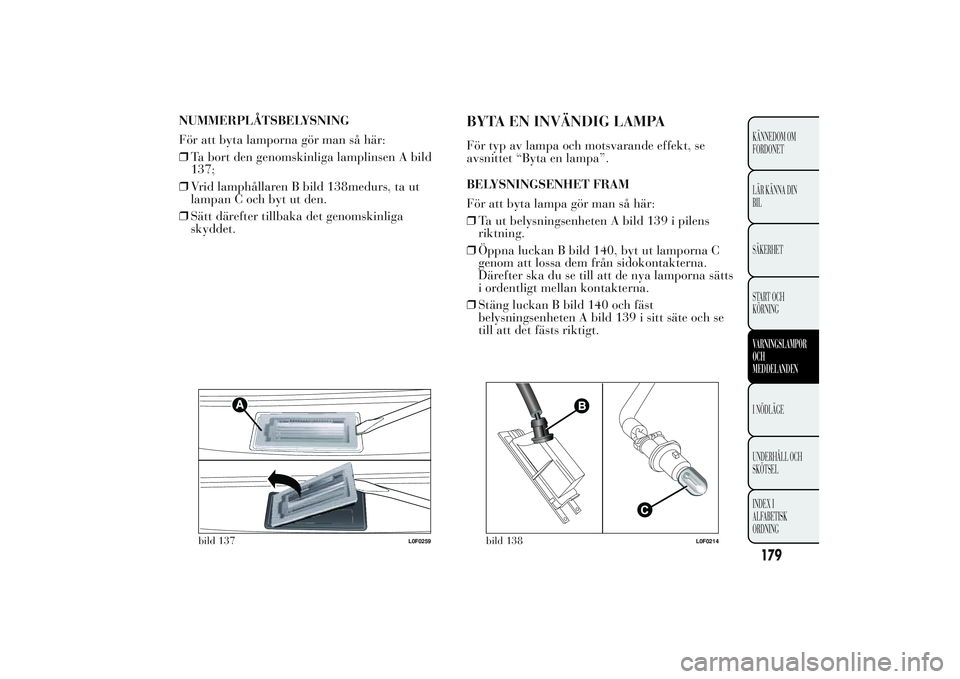

NUMMERPLÅTSBELYSNING
För att byta lamporna gör man så här:
❒Ta bort den genomskinliga lamplinsen A bild
137;
❒Vrid lamphållaren B bild 138medurs, ta ut
lampan C och byt ut den.
❒Sätt därefter tillbaka det genomskinliga
skyddet.
BYTA EN INVÄNDIG LAMPAFör typ av lampa och motsvarande effekt, se
avsnittet “Byta en lampa”.
BELYSNINGSENHET FRAM
För att byta lampa gör man så här:
❒Ta ut belysningsenheten A bild 139 i pilens
riktning.
❒Öppna luckan B bild 140, byt ut lamporna C
genom att lossa dem från sidokontakterna.
Därefter ska du se till att de nya lamporna sätts
i ordentligt mellan kontakterna.
❒Stäng luckan B bild 140 och fäst
belysningsenheten A bild 139 i sitt säte och se
till att det fästs riktigt.
bild 137
L0F0259
bild 138
L0F0214
179KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

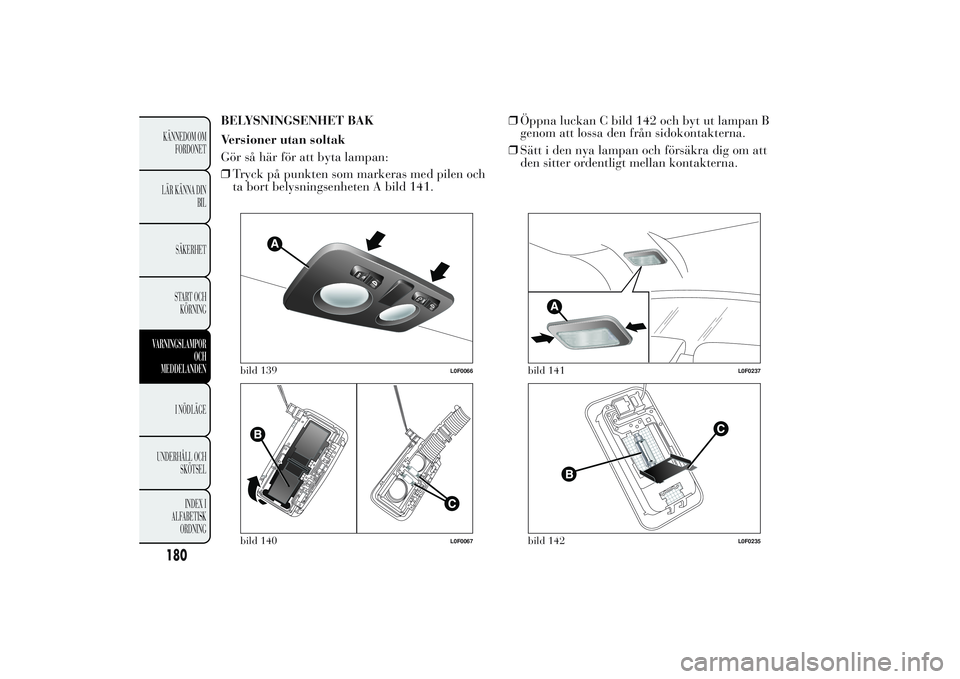

BELYSNINGSENHET BAK
Versioner utan soltak
Gör så här för att byta lampan:
❒Tryck på punkten som markeras med pilen och
ta bort belysningsenheten A bild 141.❒Öppna luckan C bild 142 och byt ut lampan B
genom att lossa den från sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att
den sitter ordentligt mellan kontakterna.
bild 139
L0F0066
bild 140
L0F0067
bild 141
L0F0237
bild 142
L0F0235
180KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

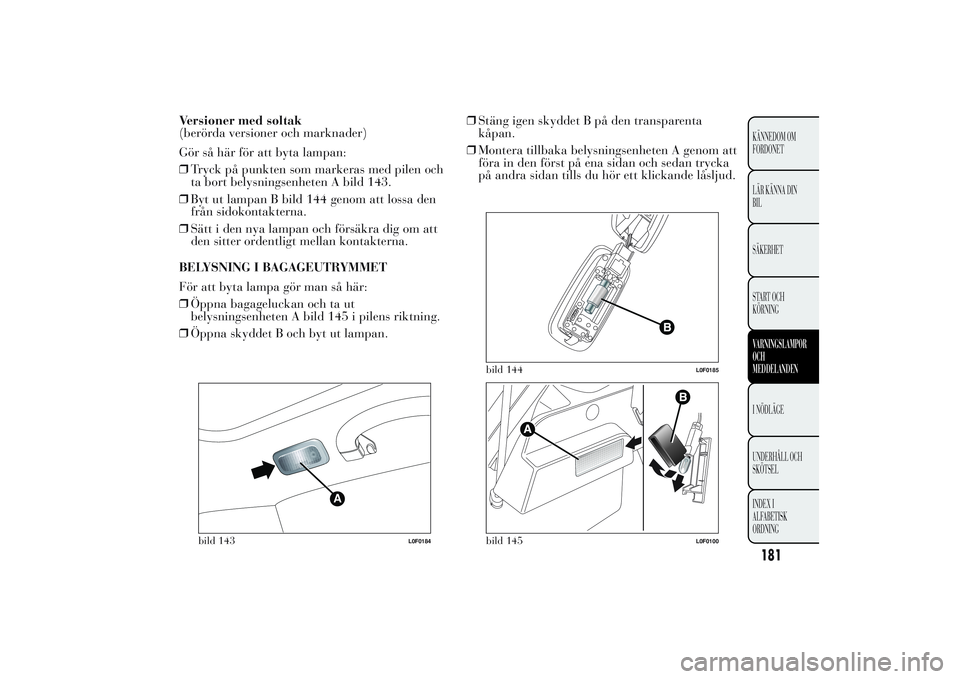

Versioner med soltak
(berörda versioner och marknader)
Gör så här för att byta lampan:
❒Tryck på punkten som markeras med pilen och
ta bort belysningsenheten A bild 143.
❒Byt ut lampan B bild 144 genom att lossa den
från sidokontakterna.
❒Sätt i den nya lampan och försäkra dig om att
den sitter ordentligt mellan kontakterna.
BELYSNING I BAGAGEUTRYMMET
För att byta lampa gör man så här:
❒Öppna bagageluckan och ta ut
belysningsenheten A bild 145 i pilens riktning.
❒Öppna skyddet B och byt ut lampan.❒Stäng igen skyddet B på den transparenta
kåpan.
❒Montera tillbaka belysningsenheten A genom att
föra in den först på ena sidan och sedan trycka
på andra sidan tills du hör ett klickande låsljud.
A
bild 143
L0F0184
bild 144
L0F0185
bild 145
L0F0100
181KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL
OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

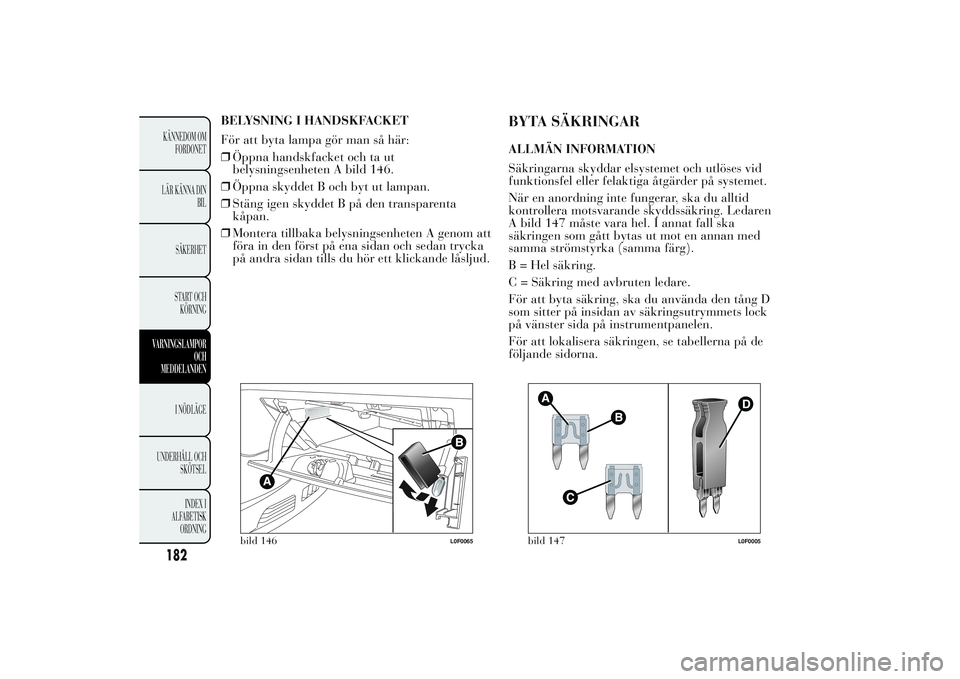

BELYSNING I HANDSKFACKET
För att byta lampa gör man så här:
❒Öppna handskfacket och ta ut
belysningsenheten A bild 146.
❒Öppna skyddet B och byt ut lampan.
❒Stäng igen skyddet B på den transparenta
kåpan.
❒Montera tillbaka belysningsenheten A genom att
föra in den först på ena sidan och sedan trycka
på andra sidan tills du hör ett klickande låsljud.
BYTA SÄKRINGARALLMÄN INFORMATION
Säkringarna skyddar elsystemet och utlöses vid
funktionsfel eller felaktiga åtgärder på systemet.
När en anordning inte fungerar, ska du alltid
kontrollera motsvarande skyddssäkring. Ledaren
A bild 147 måste vara hel. I annat fall ska
säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B = Hel säkring.
C = Säkring med avbruten ledare.
För att byta säkring, ska du använda den tång D
som sitter på insidan av säkringsutrymmets lock
på vänster sida på instrumentpanelen.
För att lokalisera säkringen, se tabellerna på de
följande sidorna.
bild 146
L0F0065
bild 147
L0F0005
