2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

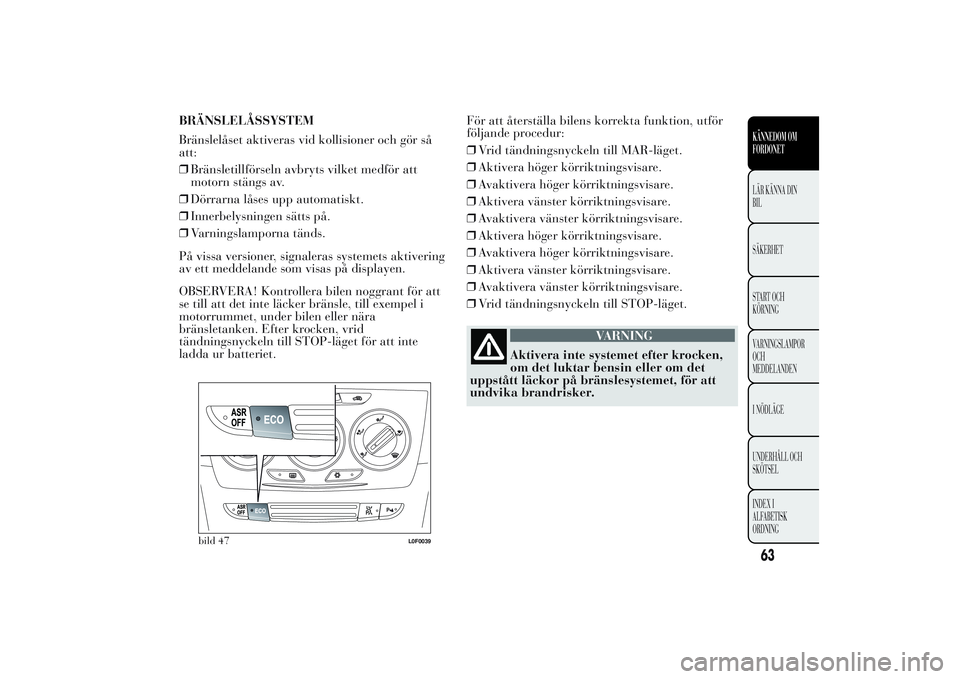

BRÄNSLELÅSSYSTEM
Bränslelåset aktiveras vid kollisioner och gör så
att:
❒Bränsletillförseln avbryts vilket medför att
motorn stängs av.
❒Dörrarna låses upp automatiskt.
❒Innerbelysningen sätts på.
❒Varningslamporna tänds.
På vissa versioner, signaleras systemets aktivering
av ett meddelande som visas på displayen.
OBSERVERA! Kontrollera bilen noggrant för att
se till att det inte läcker bränsle, till exempel i
motorrummet, under bilen eller nära
bränsletanken. Efter krocken, vrid
tändningsnyckeln till STOP-läget för att inte
ladda ur batteriet.För att återställa bilens korrekta funktion, utför
följande procedur:
❒Vrid tändningsnyckeln till MAR-läget.
❒Aktivera höger körriktningsvisare.
❒Avaktivera höger körriktningsvisare.
❒Aktivera vänster körriktningsvisare.
❒Avaktivera vänster körriktningsvisare.
❒Aktivera höger körriktningsvisare.
❒Avaktivera höger körriktningsvisare.
❒Aktivera vänster körriktningsvisare.
❒Avaktivera vänster körriktningsvisare.
❒Vrid tändningsnyckeln till STOP-läget.
VARNING
Aktivera inte systemet efter krocken,
om
det luktar bensin eller om det
uppstått läckor på bränslesystemet, för att
undvika brandrisker.
bild 47
L0F0039
63KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

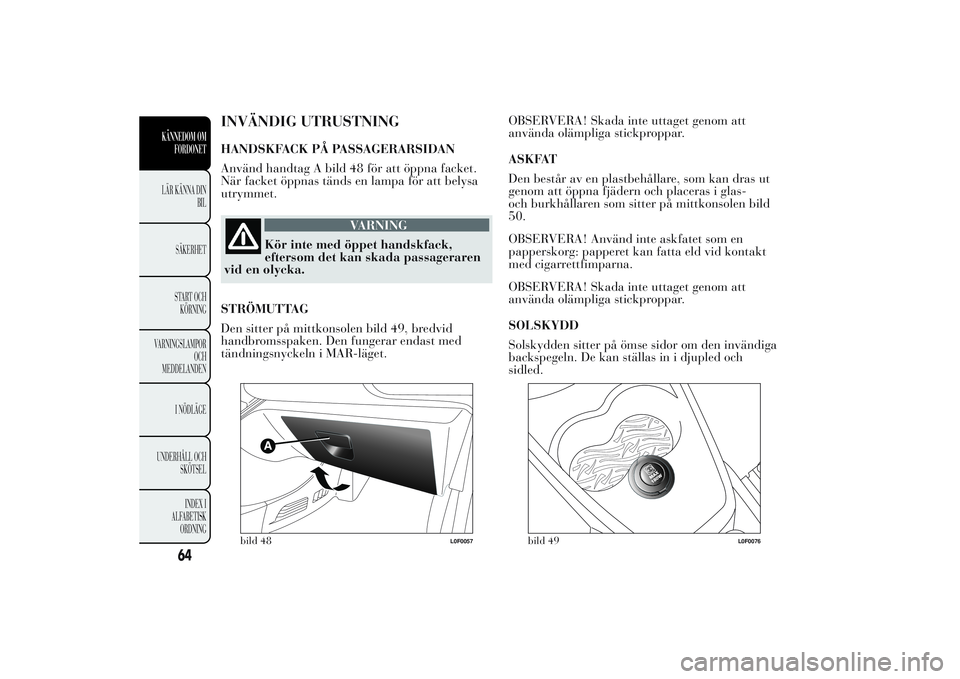

INVÄNDIG UTRUSTNINGHANDSKFACK PÅ PASSAGERARSIDAN
Använd handtag A bild 48 för att öppna facket.
När facket öppnas tänds en lampa för att belysa
utrymmet.
VARNING
Kör inte med öppet handskfack,
eftersom
det kan skada passageraren
vid en olycka.
STRÖMUTTAG
Den sitter på mittkonsolen bild 49, bredvid
handbromsspaken. Den fungerar endast med
tändningsnyckeln i MAR-läget.OBSERVERA! Skada inte uttaget genom att
använda olämpliga stickproppar.
ASKFAT
Den består av en plastbehållare, som kan dras ut
genom att öppna fjädern och placeras i glas-
och burkhållaren som sitter på mittkonsolen bild
50.
OBSERVERA! Använd inte askfatet som en
papperskorg: papperet kan fatta eld vid kontakt
med cigarrettfimparna.
OBSERVERA! Skada inte uttaget genom att
använda olämpliga stickproppar.
SOLSKYDD
Solskydden sitter på ömse sidor om den invändiga
backspegeln. De kan ställas in i djupled och
sidled.
bild 48
L0F0057
bild 49
L0F0076
64
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

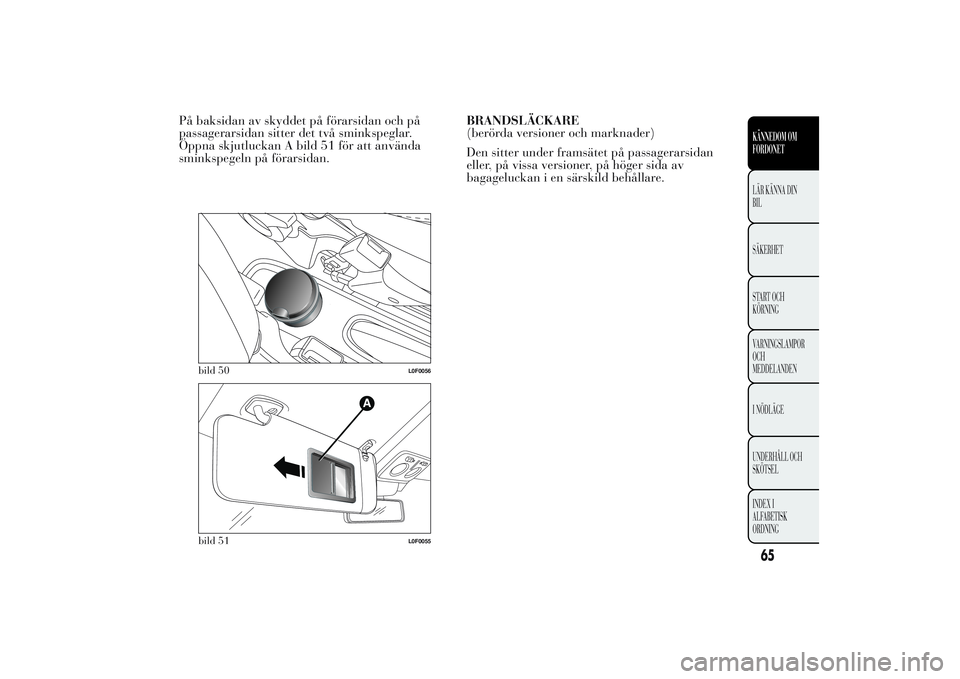

På baksidan av skyddet på förarsidan och på
passagerarsidan sitter det två sminkspeglar.
Öppna skjutluckan A bild 51 för att använda
sminkspegeln på förarsidan.BRANDSLÄCKARE
(berörda versioner och marknader)
Den sitter under framsätet på passagerarsidan
eller, på vissa versioner, på höger sida av
bagageluckan i en särskild behållare.
bild 50
L0F0056
bild 51
L0F0055
65KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

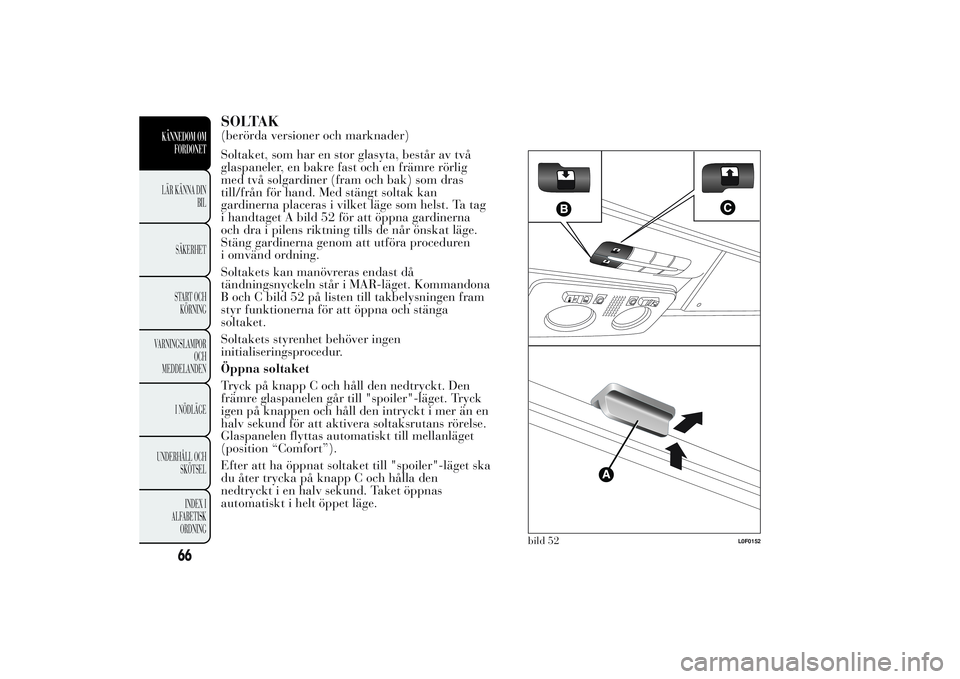

SOLTAK(berörda versioner och marknader)
Soltaket, som har en stor glasyta, består av två
glaspaneler, en bakre fast och en främre rörlig
med två solgardiner (fram och bak) som dras
till/från för hand. Med stängt soltak kan
gardinerna placeras i vilket läge som helst. Ta tag
i handtaget A bild 52 för att öppna gardinerna
och dra i pilens riktning tills de når önskat läge.
Stäng gardinerna genom att utföra proceduren
i omvänd ordning.
Soltakets kan manövreras endast då
tändningsnyckeln står i MAR-läget. Kommandona
B och C bild 52 på listen till takbelysningen fram
styr funktionerna för att öppna och stänga
soltaket.
Soltakets styrenhet behöver ingen
initialiseringsprocedur.
Öppna soltaket
Tryck på knapp C och håll den nedtryckt. Den
främre glaspanelen går till "spoiler"-läget. Tryck
igen på knappen och håll den intryckt i mer än en
halv sekund för att aktivera soltaksrutans rörelse.
Glaspanelen flyttas automatiskt till mellanläget
(position “Comfort”).
Efter att ha öppnat soltaket till "spoiler"-läget ska
du åter trycka på knapp C och hålla den
nedtryckt i en halv sekund. Taket öppnas
automatiskt i helt öppet läge.
bild 52
L0F0152
66
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

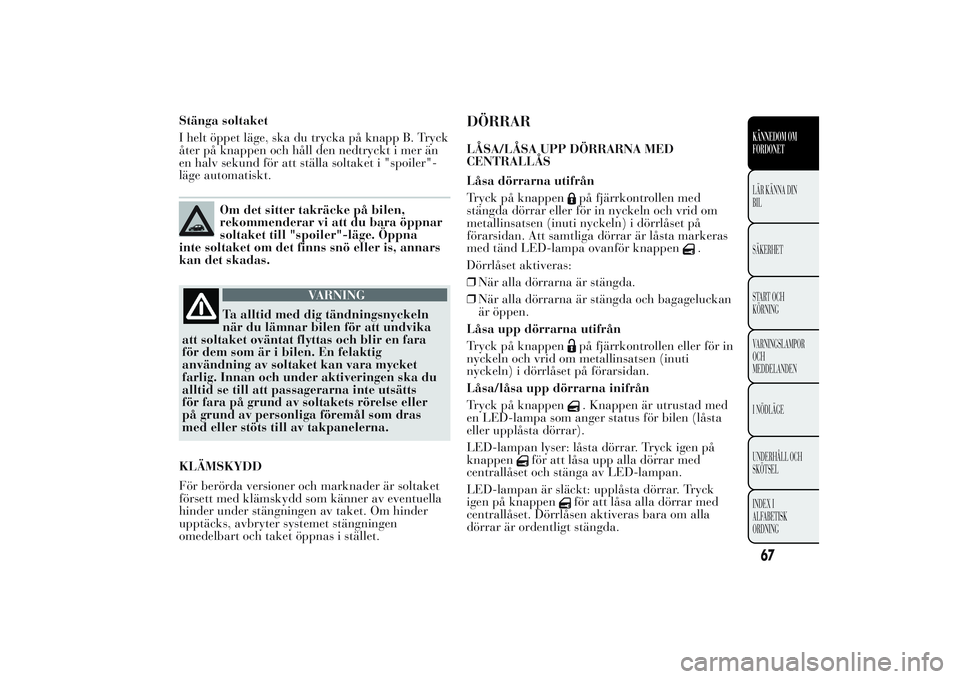

Stänga soltaket
I helt öppet läge, ska du trycka på knapp B. Tryck
åter på knappen och håll den nedtryckt i mer än
en halv sekund för att ställa soltaket i "spoiler"-
läge automatiskt.
Om det sitter takräcke på bilen,
rekommenderar vi att du bara öppnar
soltaket till "spoiler"-läge. Öppna
inte soltaket om det finns snö eller is, annars
kan det skadas.
VARNING
Ta alltid med dig tändningsnyckeln
när
du lämnar bilen för att undvika
att soltaket oväntat flyttas och blir en fara
för dem som är i bilen. En felaktig
användning av soltaket kan vara mycket
farlig. Innan och under aktiveringen ska du
alltid se till att passagerarna inte utsätts
för fara på grund av soltakets rörelse eller
på grund av personliga föremål som dras
med eller stöts till av takpanelerna.
KLÄMSKYDD
För berörda versioner och marknader är soltaket
försett med klämskydd som känner av eventuella
hinder under stängningen av taket. Om hinder
upptäcks, avbryter systemet stängningen
omedelbart och taket öppnas i stället.
DÖRRARLÅSA/LÅSA UPP DÖRRARNA MED
CENTRALLÅS
Låsa dörrarna utifrån
Tryck på knappen
på fjärrkontrollen med
stängda dörrar eller för in nyckeln och vrid om
metallinsatsen (inuti nyckeln) i dörrlåset på
förarsidan. Att samtliga dörrar är låsta markeras
med tänd LED-lampa ovanför knappen
.
Dörrlåset aktiveras:
❒När alla dörrarna är stängda.
❒När alla dörrarna är stängda och bagageluckan
är öppen.
Låsa upp dörrarna utifrån
Tryck på knappen
på fjärrkontrollen eller för in
nyckeln och vrid om metallinsatsen (inuti
nyckeln) i dörrlåset på förarsidan.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen. Knappen är utrustad med
en LED-lampa som anger status för bilen (låsta
eller upplåsta dörrar).
LED-lampan lyser: låsta dörrar. Tryck igen på
knappen
för att låsa upp alla dörrar med
centrallåset och stänga av LED-lampan.
LED-lampan är släckt: upplåsta dörrar. Tryck
igen på knappen
för att låsa alla dörrar med
centrallåset. Dörrlåsen aktiveras bara om alla
dörrar är ordentligt stängda.
67KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

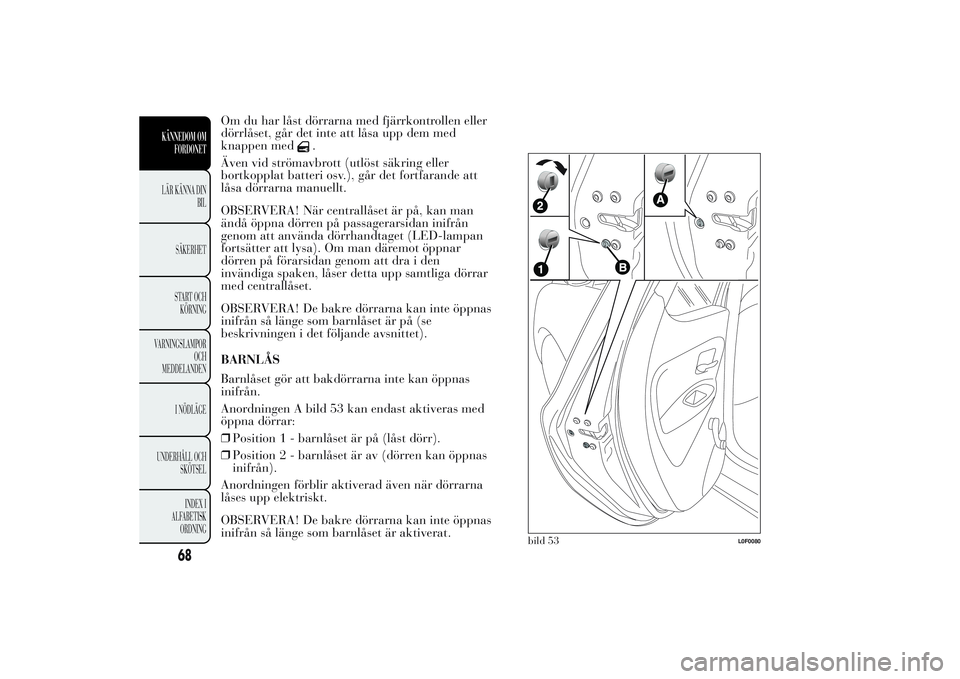

Om du har låst dörrarna med fjärrkontrollen eller
dörrlåset, går det inte att låsa upp dem med
knappen med
.
Även vid strömavbrott (utlöst säkring eller
bortkopplat batteri osv.), går det fortfarande att
låsa dörrarna manuellt.
OBSERVERA! När centrallåset är på, kan man
ändå öppna dörren på passagerarsidan inifrån
genom att använda dörrhandtaget (LED-lampan
fortsätter att lysa). Om man däremot öppnar
dörren på förarsidan genom att dra i den
invändiga spaken, låser detta upp samtliga dörrar
med centrallåset.
OBSERVERA! De bakre dörrarna kan inte öppnas
inifrån så länge som barnlåset är på (se
beskrivningen i det följande avsnittet).
BARNLÅS
Barnlåset gör att bakdörrarna inte kan öppnas
inifrån.
Anordningen A bild 53 kan endast aktiveras med
öppna dörrar:
❒Position 1 - barnlåset är på (låst dörr).
❒Position 2 - barnlåset är av (dörren kan öppnas
inifrån).
Anordningen förblir aktiverad även när dörrarna
låses upp elektriskt.
OBSERVERA! De bakre dörrarna kan inte öppnas
inifrån så länge som barnlåset är aktiverat.
bild 53
L0F0080
68
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

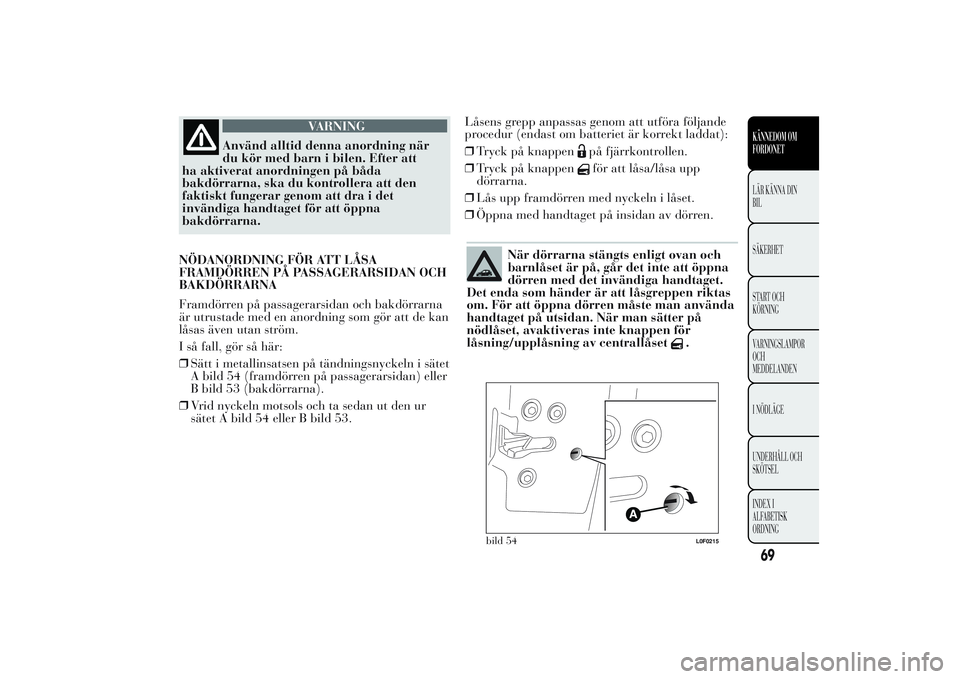

VARNING
Använd alltid denna anordning när
du
kör med barn i bilen. Efter att
ha aktiverat anordningen på båda
bakdörrarna, ska du kontrollera att den
faktiskt fungerar genom att dra i det
invändiga handtaget för att öppna
bakdörrarna.
NÖDANORDNING FÖR ATT LÅSA
FRAMDÖRREN PÅ PASSAGERARSIDAN OCH
BAKDÖRRARNA
Framdörren på passagerarsidan och bakdörrarna
är utrustade med en anordning som gör att de kan
låsas även utan ström.
I så fall, gör så här:
❒Sätt i metallinsatsen på tändningsnyckeln i sätet
A bild 54 (framdörren på passagerarsidan) eller
B bild 53 (bakdörrarna).
❒Vrid nyckeln motsols och ta sedan ut den ur
sätet A bild 54 eller B bild 53.Låsens grepp anpassas genom att utföra följande
procedur (endast om batteriet är korrekt laddat):
❒Tryck på knappen
på fjärrkontrollen.
❒Tryck på knappenför att låsa/låsa upp
dörrarna.
❒Lås upp framdörren med nyckeln i låset.
❒Öppna med handtaget på insidan av dörren.
När dörrarna stängts enligt ovan och
barnlåset är på, går det inte att öppna
dörren med det invändiga handtaget.
Det enda som händer är att låsgreppen riktas
om. För att öppna dörren måste man använda
handtaget på utsidan. När man sätter på
nödlåset, avaktiveras inte knappen för
låsning/upplåsning av centrallåset
.
bild 54
L0F0215
69KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

❒Tryck på knappen
på fjärrkontrollen eller
tryck på
på instrumentpanelen för att
låsa/låsa upp dörrarna.
❒Tryck på knappen
på fjärrkontrollen eller
tryck på
på instrumentpanelen för att
låsa/låsa upp dörrarna.

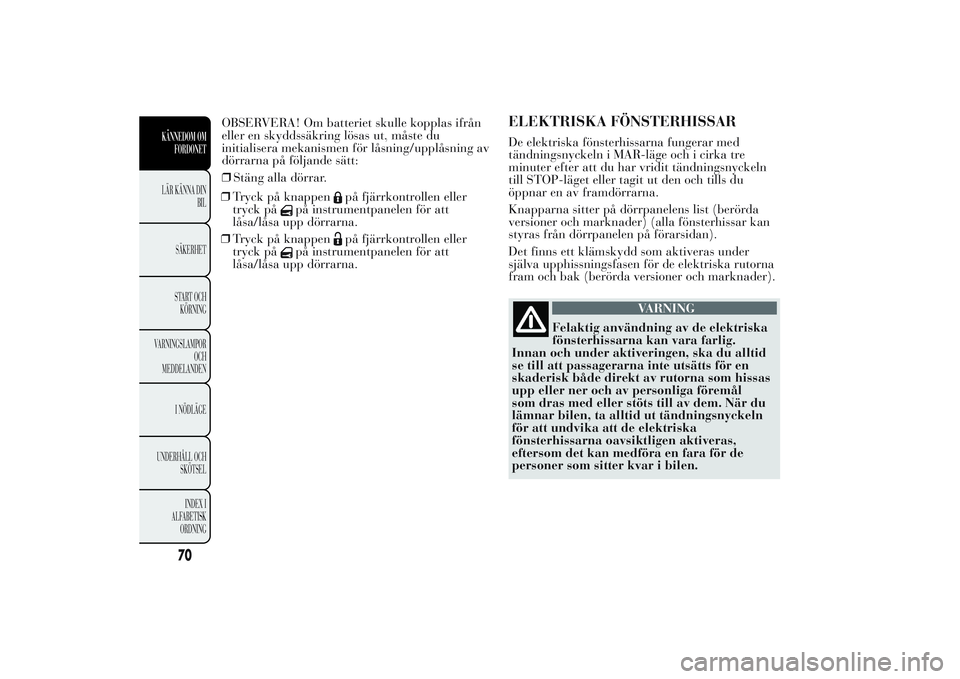

ELEKTRISKA FÖNSTERHISSARDe elektriska fönsterhissarna fungerar med
tändningsnyckeln i MAR-läge och i cirka tre
minuter efter att du har vridit tändningsnyckeln
till STOP-läget eller tagit ut den och tills du
öppnar en av framdörrarna.
Knapparna sitter på dörrpanelens list (berörda
versioner och marknader) (alla fönsterhissar kan
styras från dörrpanelen på förarsidan).
Det finns ett klämskydd som aktiveras under
själva upphissningsfasen för de elektriska rutorna
fram och bak (berörda versioner och marknader).
VARNING
Felaktig användning av de elektriska
fönsterhissarna
kan vara farlig.
Innan och under aktiveringen, ska du alltid
se till att passagerarna inte utsätts för en
skaderisk både direkt av rutorna som hissas
upp eller ner och av personliga föremål
som dras med eller stöts till av dem. När du
lämnar bilen, ta alltid ut tändningsnyckeln
för att undvika att de elektriska
fönsterhissarna oavsiktligen aktiveras,
eftersom det kan medföra en fara för de
personer som sitter kvar i bilen.
70
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
OBSERVERA! Om batteriet skulle kopplas ifrån
eller en skyddssäkring lösas ut, måste du
initialisera mekanismen för låsning/upplåsning av
dörrarna på följande sätt:
❒Stäng alla dörrar.
