2011 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

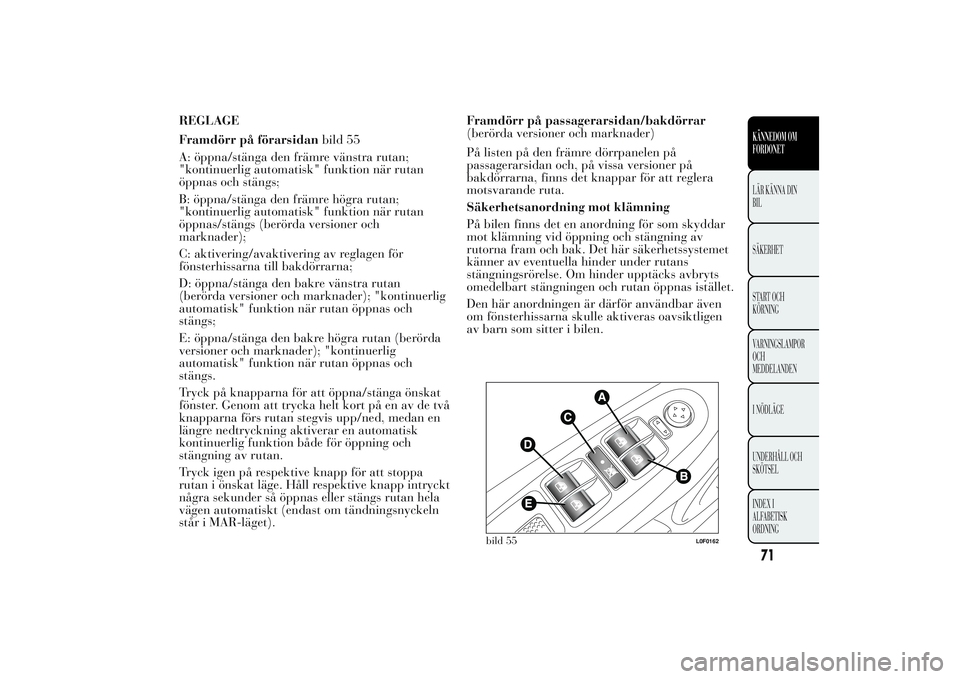

REGLAGE
Framdörr på förarsidanbild 55
A: öppna/stänga den främre vänstra rutan;
"kontinuerlig automatisk" funktion när rutan
öppnas och stängs;
B: öppna/stänga den främre högra rutan;
"kontinuerlig automatisk" funktion när rutan
öppnas/stängs (berörda versioner och
marknader);
C: aktivering/avaktivering av reglagen för
fönsterhissarna till bakdörrarna;
D: öppna/stänga den bakre vänstra rutan
(berörda versioner och marknader); "kontinuerlig
automatisk" funktion när rutan öppnas och
stängs;
E: öppna/stänga den bakre högra rutan (berörda
versioner och marknader); "kontinuerlig
automatisk" funktion när rutan öppnas och
stängs.
Tryck på knapparna för att öppna/stänga önskat
fönster. Genom att trycka helt kort på en av de två
knapparna förs rutan stegvis upp/ned, medan en
längre nedtryckning aktiverar en automatisk
kontinuerlig funktion både för öppning och
stängning av rutan.
Tryck igen på respektive knapp för att stoppa
rutan i önskat läge. Håll respektive knapp intryckt
några sekunder så öppnas eller stängs rutan hela
vägen automatiskt (endast om tändningsnyckeln
står i MAR-läget).Framdörr på passagerarsidan/bakdörrar
(berörda versioner och marknader)
På listen på den främre dörrpanelen på
passagerarsidan och, på vissa versioner på
bakdörrarna, finns det knappar för att reglera
motsvarande ruta.
Säkerhetsanordning mot klämning
På bilen finns det en anordning för som skyddar
mot klämning vid öppning och stängning av
rutorna fram och bak. Det här säkerhetssystemet
känner av eventuella hinder under rutans
stängningsrörelse. Om hinder upptäcks avbryts
omedelbart stängningen och rutan öppnas istället.
Den här anordningen är därför användbar även
om fönsterhissarna skulle aktiveras oavsiktligen
av barn som sitter i bilen.
bild 55
L0F0162
71KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

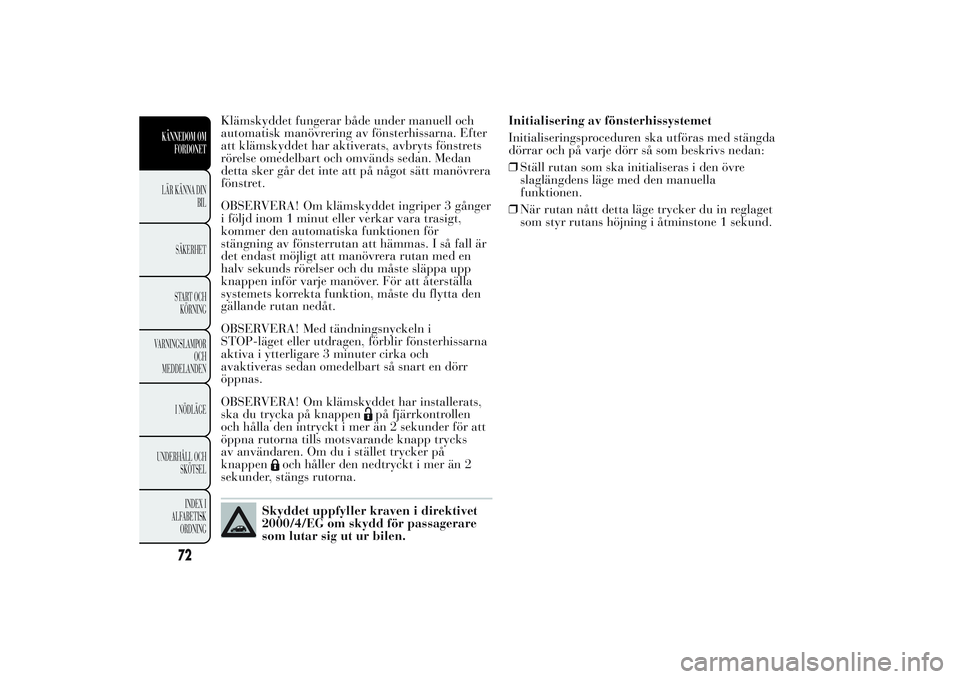

Klämskyddet fungerar både under manuell och
automatisk manövrering av fönsterhissarna. Efter
att klämskyddet har aktiverats, avbryts fönstrets
rörelse omedelbart och omvänds sedan. Medan
detta sker går det inte att på något sätt manövrera
fönstret.
OBSERVERA! Om klämskyddet ingriper 3 gånger
i följd inom 1 minut eller verkar vara trasigt,
kommer den automatiska funktionen för
stängning av fönsterrutan att hämmas. I så fall är
det endast möjligt att manövrera rutan med en
halv sekunds rörelser och du måste släppa upp
knappen inför varje manöver. För att återställa
systemets korrekta funktion, måste du flytta den
gällande rutan nedåt.
OBSERVERA! Med tändningsnyckeln i
STOP-läget eller utdragen, förblir fönsterhissarna
aktiva i ytterligare 3 minuter cirka och
avaktiveras sedan omedelbart så snart en dörr
öppnas.
OBSERVERA! Om klämskyddet har installerats,
ska du trycka på knappen
på fjärrkontrollen
och hålla den intryckt i mer än 2 sekunder för att
öppna rutorna tills motsvarande knapp trycks
av användaren. Om du i stället trycker på
knappen
och håller den nedtryckt i mer än 2
sekunder, stängs rutorna.
Skyddet uppfyller kraven i direktivet
2000/4/EG om skydd för passagerare
som lutar sig ut ur bilen.Initialisering av fönsterhissystemet
Initialiseringsproceduren ska utföras med stängda
dörrar och på varje dörr så som beskrivs nedan:
❒Ställ rutan som ska initialiseras i den övre
slaglängdens läge med den manuella
funktionen.
❒När rutan nått detta läge trycker du in reglaget
som styr rutans höjning i åtminstone 1 sekund.
72
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

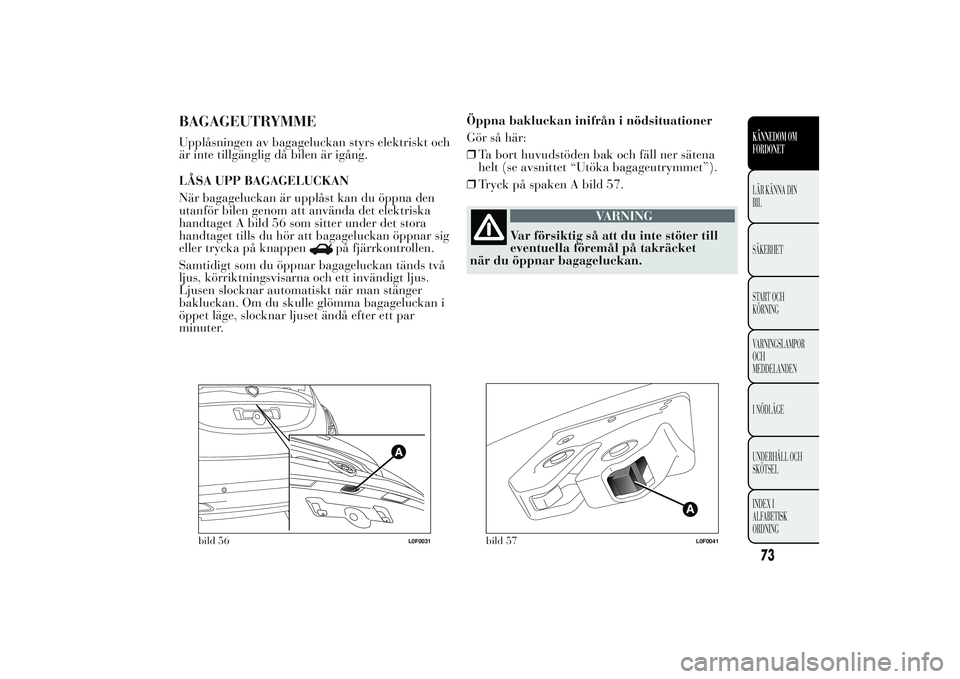

BAGAGEUTRYMMEUpplåsningen av bagageluckan styrs elektriskt och
är inte tillgänglig då bilen är igång.
LÅSA UPP BAGAGELUCKAN
När bagageluckan är upplåst kan du öppna den
utanför bilen genom att använda det elektriska
handtaget A bild 56 som sitter under det stora
handtaget tills du hör att bagageluckan öppnar sig
eller trycka på knappen
på fjärrkontrollen.
Samtidigt som du öppnar bagageluckan tänds två
ljus, körriktningsvisarna och ett invändigt ljus.
Ljusen slocknar automatiskt när man stänger
bakluckan. Om du skulle glömma bagageluckan i
öppet läge, slocknar ljuset ändå efter ett par
minuter.Öppna bakluckan inifrån i nödsituationer
Gör så här:
❒Ta bort huvudstöden bak och fäll ner sätena
helt (se avsnittet “Utöka bagageutrymmet”).
❒Tryck på spaken A bild 57.
VARNING
Var försiktig så att du inte stöter till
eventuella
föremål på takräcket
när du öppnar bagageluckan.
bild 56
L0F0031
bild 57
L0F0041
73KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

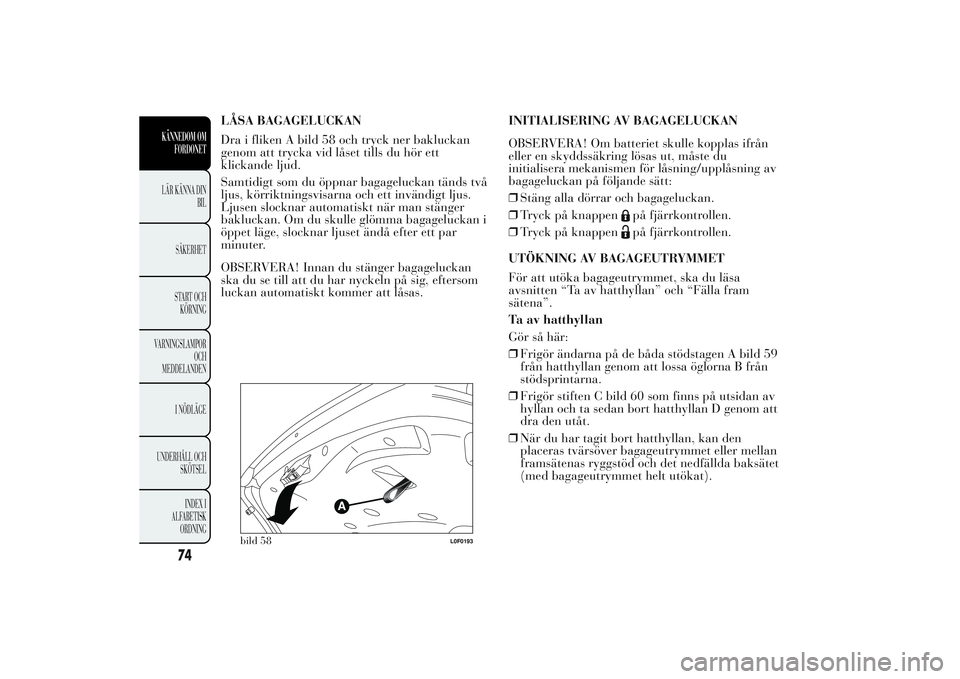

LÅSA BAGAGELUCKAN
Dra i fliken A bild 58 och tryck ner bakluckan
genom att trycka vid låset tills du hör ett
klickande ljud.
Samtidigt som du öppnar bagageluckan tänds två
ljus, körriktningsvisarna och ett invändigt ljus.
Ljusen slocknar automatiskt när man stänger
bakluckan. Om du skulle glömma bagageluckan i
öppet läge, slocknar ljuset ändå efter ett par
minuter.
OBSERVERA! Innan du stänger bagageluckan
ska du se till att du har nyckeln på sig, eftersom
luckan automatiskt kommer att låsas.INITIALISERING AV BAGAGELUCKAN
OBSERVERA! Om batteriet skulle kopplas ifrån
eller en skyddssäkring lösas ut, måste du
initialisera mekanismen för låsning/upplåsning av
bagageluckan på följande sätt:
❒Stäng alla dörrar och bagageluckan.
❒Tryck på knappen
på fjärrkontrollen.
❒Tryck på knappenpå fjärrkontrollen.
UTÖKNING AV BAGAGEUTRYMMET
För att utöka bagageutrymmet, ska du läsa
avsnitten “Ta av hatthyllan” och “Fälla fram
sätena”.
Ta av hatthyllan
Gör så här:
❒Frigör ändarna på de båda stödstagen A bild 59
från hatthyllan genom att lossa öglorna B från
stödsprintarna.
❒Frigör stiften C bild 60 som finns på utsidan av
hyllan och ta sedan bort hatthyllan D genom att
dra den utåt.
❒När du har tagit bort hatthyllan, kan den
placeras tvärsöver bagageutrymmet eller mellan
framsätenas ryggstöd och det nedfällda baksätet
(med bagageutrymmet helt utökat).
bild 58
L0F0193
74
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

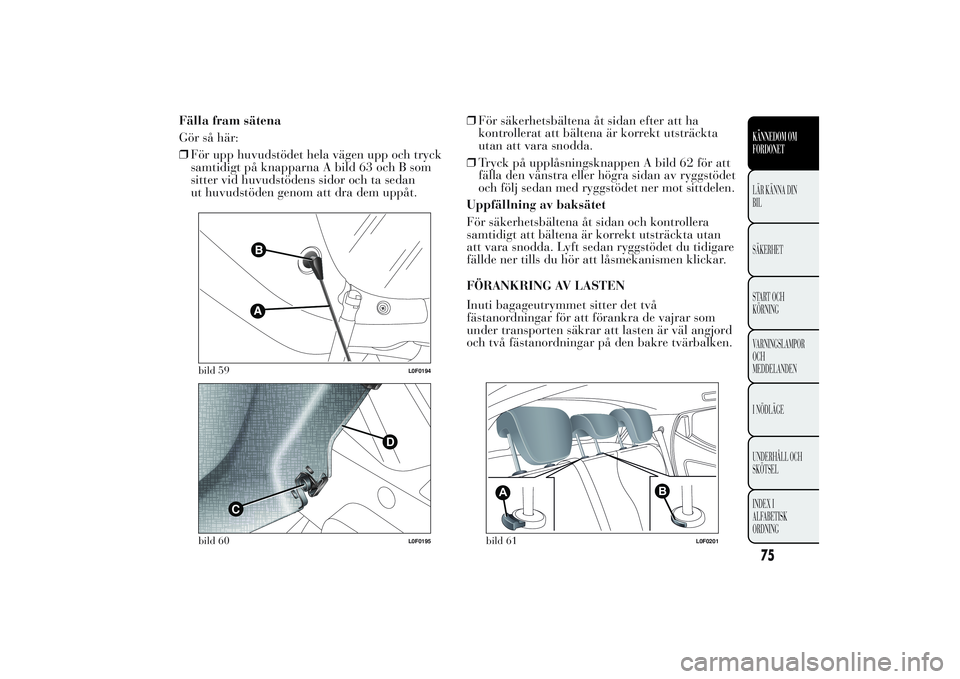

Fälla fram sätena
Gör så här:
❒För upp huvudstödet hela vägen upp och tryck
samtidigt på knapparna A bild 63 och B som
sitter vid huvudstödens sidor och ta sedan
ut huvudstöden genom att dra dem uppåt.❒För säkerhetsbältena åt sidan efter att ha
kontrollerat att bältena är korrekt utsträckta
utan att vara snodda.
❒Tryck på upplåsningsknappen A bild 62 för att
fälla den vänstra eller högra sidan av ryggstödet
och följ sedan med ryggstödet ner mot sittdelen.
Uppfällning av baksätet
För säkerhetsbältena åt sidan och kontrollera
samtidigt att bältena är korrekt utsträckta utan
att vara snodda. Lyft sedan ryggstödet du tidigare
fällde ner tills du hör att låsmekanismen klickar.
FÖRANKRING AV LASTEN
Inuti bagageutrymmet sitter det två
fästanordningar för att förankra de vajrar som
under transporten säkrar att lasten är väl angjord
och två fästanordningar på den bakre tvärbalken.
bild 59
L0F0194
C
D
bild 60
L0F0195
A
B
bild 61
L0F0201
75KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

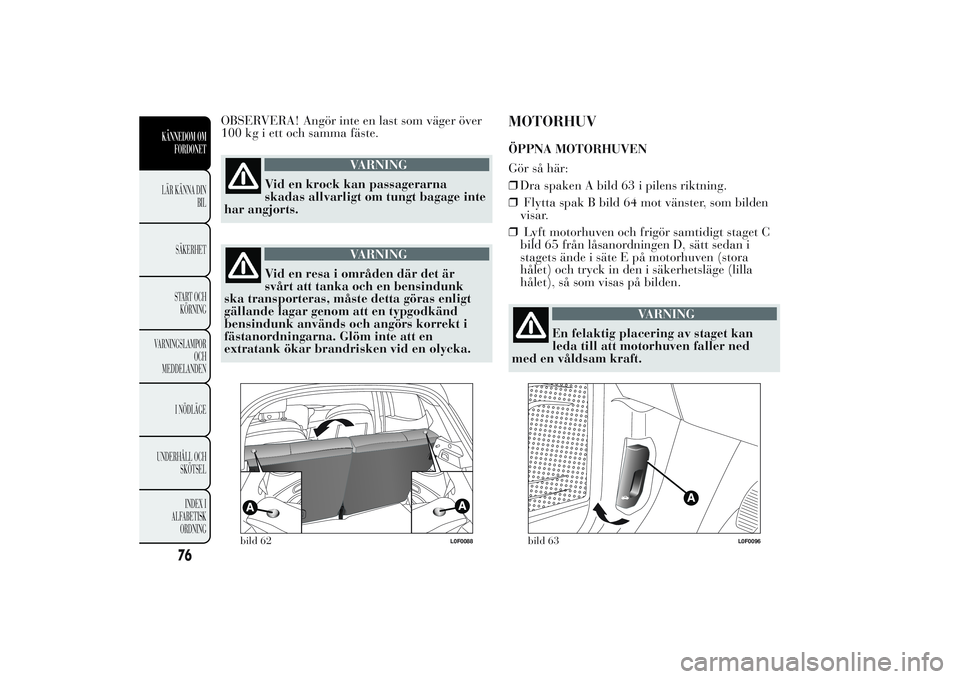

OBSERVERA! Angör inte en last som väger över
100 kg i ett och samma fäste.
VARNING
Vid en krock kan passagerarna
skadas
allvarligt om tungt bagage inte
har angjorts.
VARNING
Vid en resa i områden där det är
svårt
att tanka och en bensindunk
ska transporteras, måste detta göras enligt
gällande lagar genom att en typgodkänd
bensindunk används och angörs korrekt i
fästanordningarna. Glöm inte att en
extratank ökar brandrisken vid en olycka.
MOTORHUVÖPPNA MOTORHUVEN
Gör så här:
❒Dra spaken A bild 63 i pilens riktning.
❒Flytta spak B bild 64 mot vänster, som bilden
visar.
❒Lyft motorhuven och frigör samtidigt staget C
bild 65 från låsanordningen D, sätt sedan i
stagets ände i säte E på motorhuven (stora
hålet) och tryck in den i säkerhetsläge (lilla
hålet), så som visas på bilden.
VARNING
En felaktig placering av staget kan
leda
till att motorhuven faller ned
med en våldsam kraft.
bild 62
L0F0088
bild 63
L0F0096
76
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Lyft motorhuven med båda händerna.
Innan du lyfter den ska du försäkra dig
om att vindrutetorkarbladen inte är
upplyfta från vindrutan, att bilen står stilla
och att handbromsen är åtdragen.

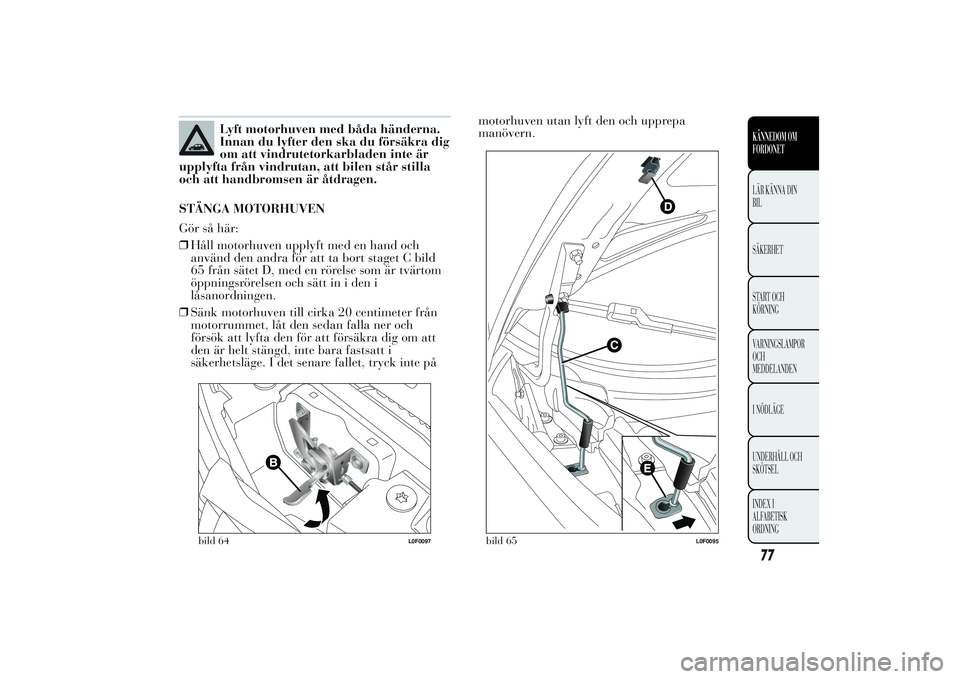

STÄNGA MOTORHUVEN
Gör så här:
❒Håll motorhuven upplyft med en hand och
använd den andra för att ta bort staget C bild
65 från sätet D, med en rörelse som är tvärtom
öppningsrörelsen och sätt in i den i
låsanordningen.
❒Sänk motorhuven till cirka 20 centimeter från
motorrummet, låt den sedan falla ner och
försök att lyfta den för att försäkra dig om att
den är helt stängd, inte bara fastsatt i
säkerhetsläge. I det senare fallet, tryck inte påmotorhuven utan lyft den och upprepa
manövern.
bild 64
L0F0097
bild 65
L0F0095
77KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
ST
ART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

OBSERVERA! Kontrollera alltid att motorhuven
är ordentligt stängd så att den inte öppnas under
körningen.
VARNING
Utför åtgärderna endast med
stillastående
bil.

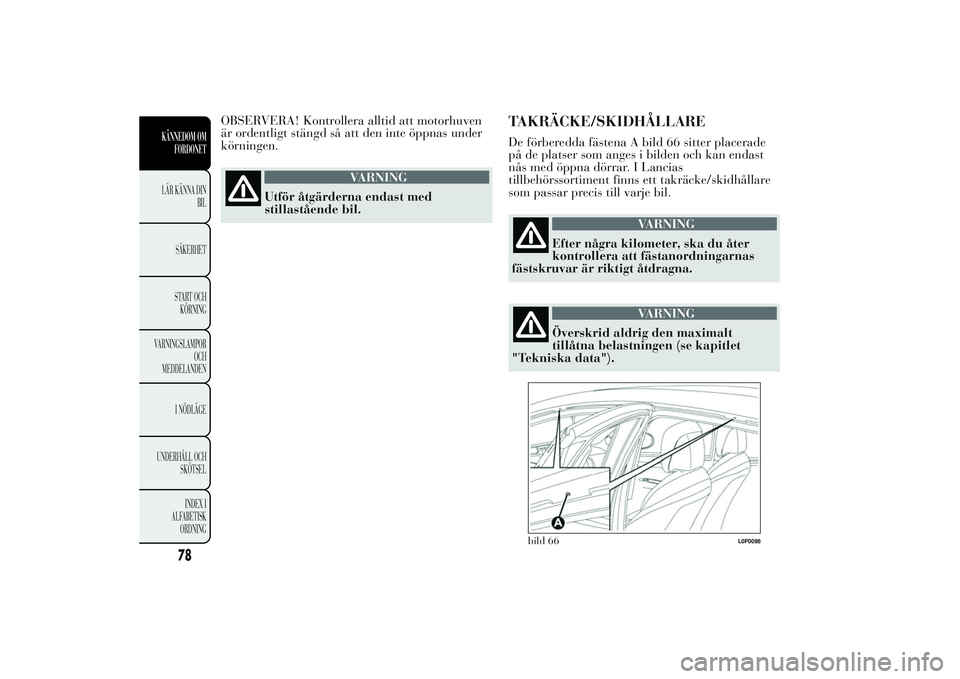

TAKRÄCKE/SKIDHÅLLAREDe förberedda fästena A bild 66 sitter placerade
på de platser som anges i bilden och kan endast
nås med öppna dörrar. I Lancias
tillbehörssortiment finns ett takräcke/skidhållare
som passar precis till varje bil.
VARNING
Efter några kilometer, ska du åter
kontrollera
att fästanordningarnas
fästskruvar är riktigt åtdragna.
VARNING
Överskrid aldrig den maximalt
tillåtna
belastningen (se kapitlet
"Tekniska data").
bild 66
L0F0098
