2011 Hyundai Equus Инструкция по эксплуатации (in Russian)

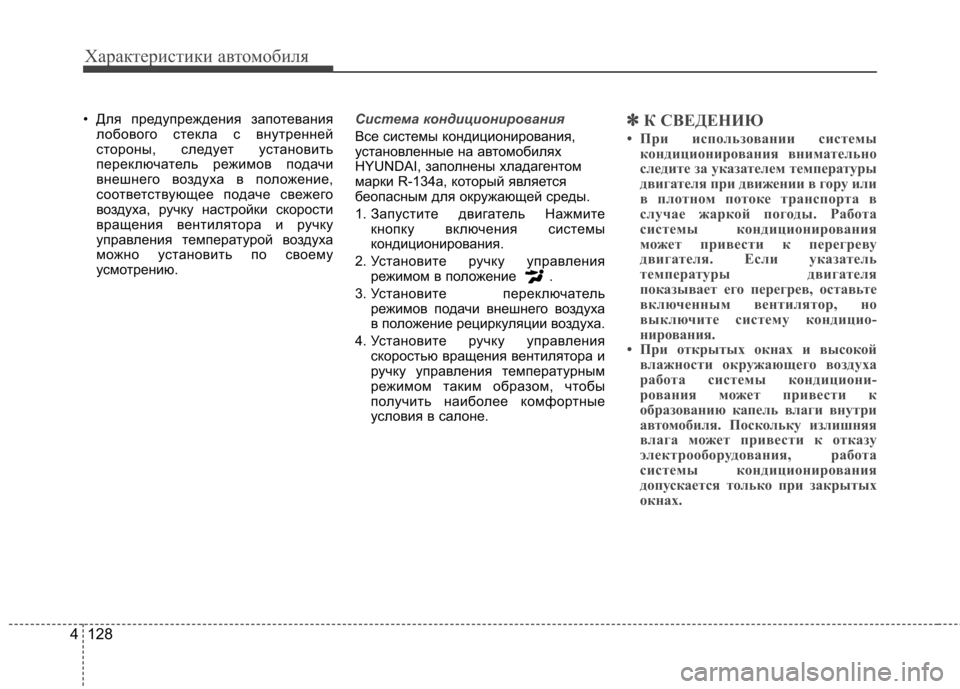

Характеристики автомобиля
128
4
• Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.Система кондиционирования
Все системы кондиционирования,
установленные на автомобилях
HYUNDAI, заполнены хладагентом
марки R-134a, который является
беопасным для окружающей среды.
1. Запустите двигатель Нажмите кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего воздуха
в положение рециркуляции воздуха.
4. Установите ручку управления скоростью вращения вентилятора и
ручку управления температурным
режимом таким образом, чтобы
получить наиболее комфортные
условия в салоне.✽✽ К СВЕДЕНИЮ
• При использовании системы кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему кондицио-
нирования.
• При открытых окнах и высокой
влажности окружающего воздуха
работа системы кондициони-
рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.

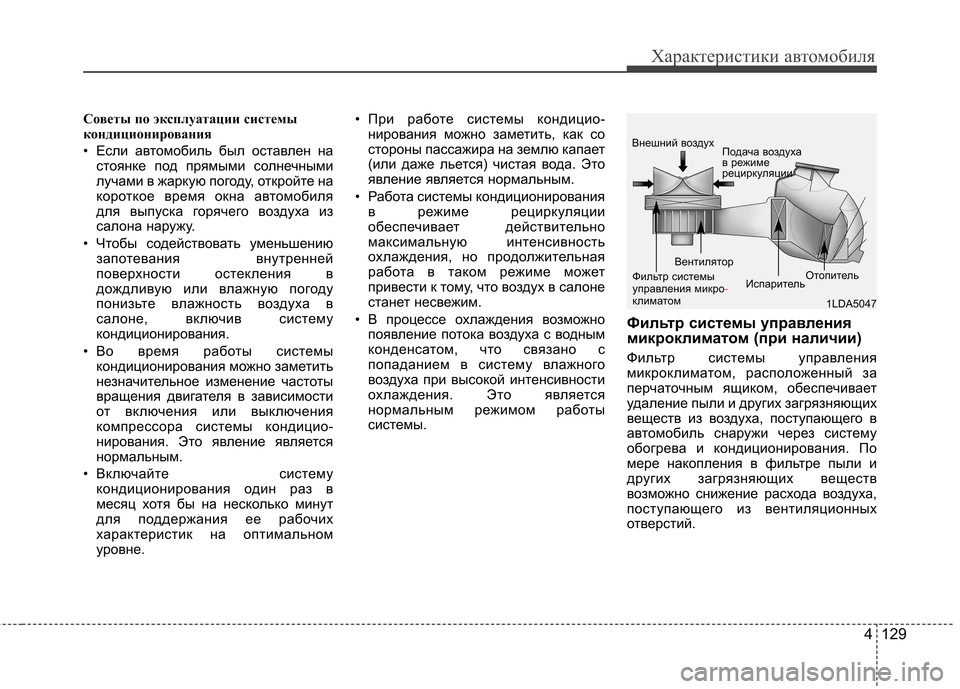

4 129
Характеристики автомобиля
Советы по эксплуатации системы
кондиционирования
• Если автомобиль был оставлен настоянке под прямыми солнечными
лучами в жаркую погоду, откройте на
короткое время окна автомобиля
для выпуска горячего воздуха из
салона наружу.
• Чтобы содействовать уменьшению запотевания внутренней
поверхности остекления в
дождливую или влажную погоду
понизьте влажность воздуха в
салоне, включив систему
кондиционирования.
• Во время работы системы кондиционирования можно заметить
незначительное изменение частоты
вращения двигателя в зависимости
от включения или выключения
компрессора системы кондицио-
нирования. Это явление является
нормальным.
• Включайте систему кондиционирования один раз в
месяц хотя бы на несколько минут
для поддержания ее рабочих
характеристик на оптимальном
уровне. • При работе системы кондицио-
нирования можно заметить, как со
стороны пассажира на землю капает
(или даже льется) чистая вода. Это
явление является нормальным.
• Работа системы кондиционирования в режиме рециркуляции
обеспечивает действительно
максимальную интенсивность
охлаждения, но продолжительная
работа в таком режиме может
привести к тому, что воздух в салоне
станет несвежим.
• В процессе охлаждения возможно появление потока воздуха с водным
конденсатом, что связано с
попаданием в систему влажного
воздуха при высокой интенсивности
охлаждения. Это является
нормальным режимом работы
системы. Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий.
1LDA5047
Внешний воздух
Подача воздуха
в режиме
рециркуляции
Фильтр системы
управления микро-климатом Вентилятор
ИспарительОтопитель

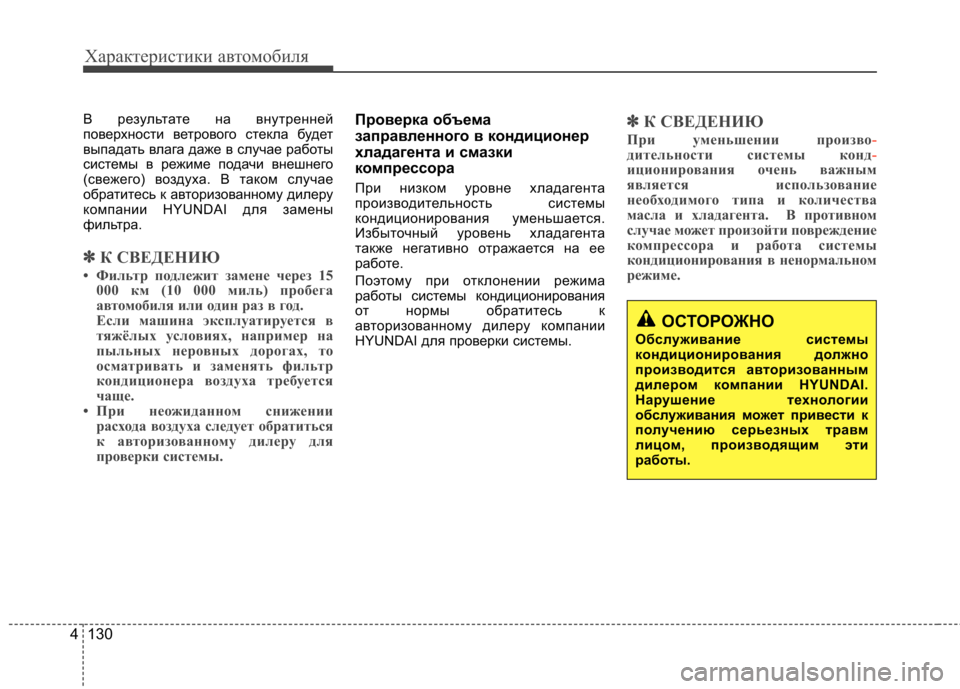

Характеристики автомобиля
130
4
В результате на внутренней
поверхности ветрового стекла будет
выпадать влага даже в случае работы
системы в режиме подачи внешнего
(свежего) воздуха. В таком случае
обратитесь к авторизованному дилеру
компании HYUNDAI для замены
фильтра.
✽✽
К СВЕДЕНИЮ
• Фильтр подлежит замене через 15 000 км (10 000 миль) пробега
автомобиля или один раз в год.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• При неожиданном снижении
расхода воздуха следует обратиться
к авторизованному дилеру для
проверки системы.
Проверка объема
заправленного в кондиционер
хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента
также негативно отражается на ее
работе.
Поэтому при отклонении режима
работы системы кондиционирования
от нормы обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки системы.✽✽ К СВЕДЕНИЮ
При уменьшении произво
-дительности системы конд-иционирования очень важным
является использование
необходимого типа и количества
масла и хладагента. В противном
случае может произойти повреждение
компрессора и работа системы
кондиционирования в ненормальном
режиме.
ОСТОРОЖНО
Обслуживание системы
кондиционирования должно
производится авторизованным
дилером компании HYUNDAI.
Нарушение технологии
обслуживания может привести к
получению серьезных травм
лицом, производящим эти
работы.

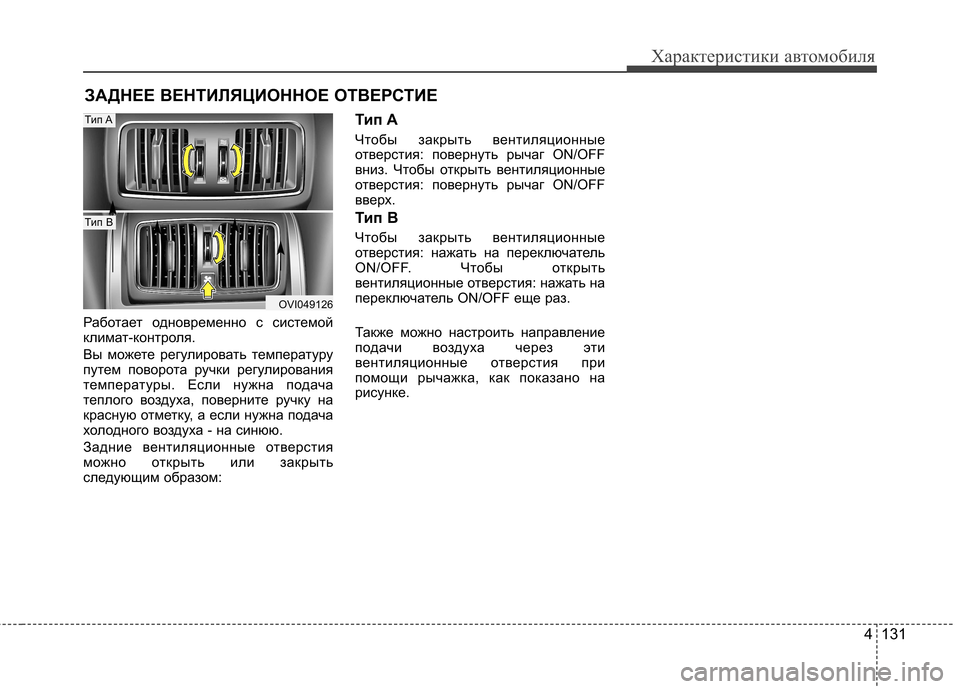

4 131
Характеристики автомобиля
Работает одновременно с системой
климат-контроля.
Вы можете регулировать температуру
путем поворота ручки регулирования
температуры. Если нужна подача
теплого воздуха, поверните ручку на
красную отметку, а если нужна подача
холодного воздуха - на синюю.
Задние вентиляционные отверстия
можно открыть или закрыть
следующим образом:Тип A
Чтобы закрыть вентиляционные
отверстия: повернуть рычаг ON/OFF
вниз. Чтобы открыть вентиляционные
отверстия: повернуть рычаг ON/OFF
вверх.
Тип B
Чтобы закрыть вентиляционные
отверстия: нажать на переключатель
ON/OFF. Чтобы открыть
вентиляционные отверстия: нажать на
переключатель ON/OFF еще раз.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как показано на
рисунке.
ЗАДНЕЕ ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ
OVI049126
Тип B
Тип A

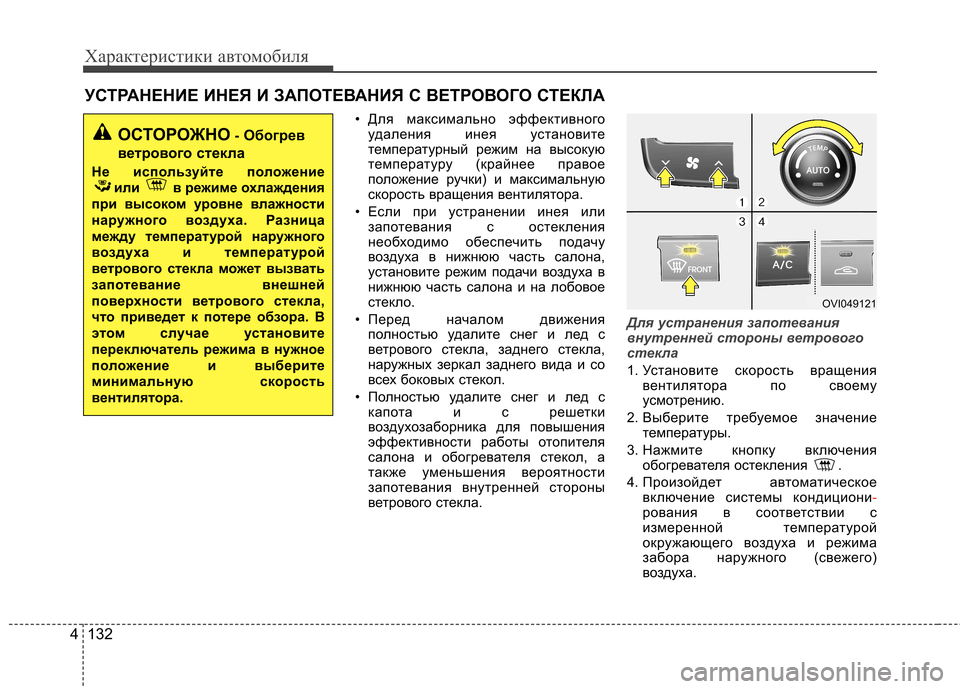

Характеристики автомобиля
132
4
• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла.
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите скорость вращения
вентилятора по своему
усмотрению.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего)
воздуха.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО - Обогрев
ветрового стекла
Не используйте по ложение
или в режиме охлаждения
при высоком уровне влажности
наружного воздуха. Разница
между температурой наружного
воздуха и температурой
ветрового стекла может вызвать
запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
этом сл учае установите
переключатель режима в нужное
положение и выберите
минимальную скорость
вентилятора.
OVI049121

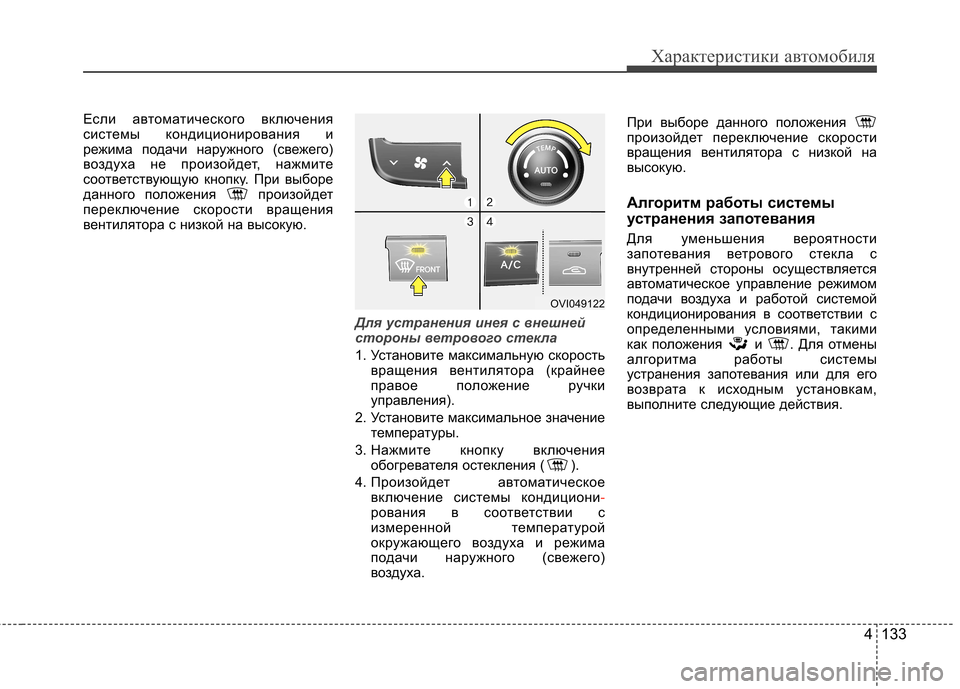

4 133
Характеристики автомобиля
Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку. При выборе
данного положения произойдет
переключение скорости вращения
вентилятора с низкой на высокую.
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скоростьвращения вентилятора (крайнее
правое положение ручки
управления).
2. Установите максимальное значение температуры.
3. Нажмите кнопку включения обогревателя остекления ( ).
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
подачи наружного (свежего)
воздуха. При выборе данного положения
произойдет переключение скорости
вращения вентилятора с низкой на
высокую.
Алгоритм работы системы
устранения запотевания
Для уменьшения вероятности
запотевания ветрового стекла с
внутренней стороны осуществляется
автоматическое управление режимом
подачи воздуха и работой системой
кондиционирования в соответствии с
определенными условиями, такими
как положения и . Для отмены
алгоритма работы системы
устранения запотевания или для его
возврата к исходным установкам,
выполните следующие действия.
OVI049122

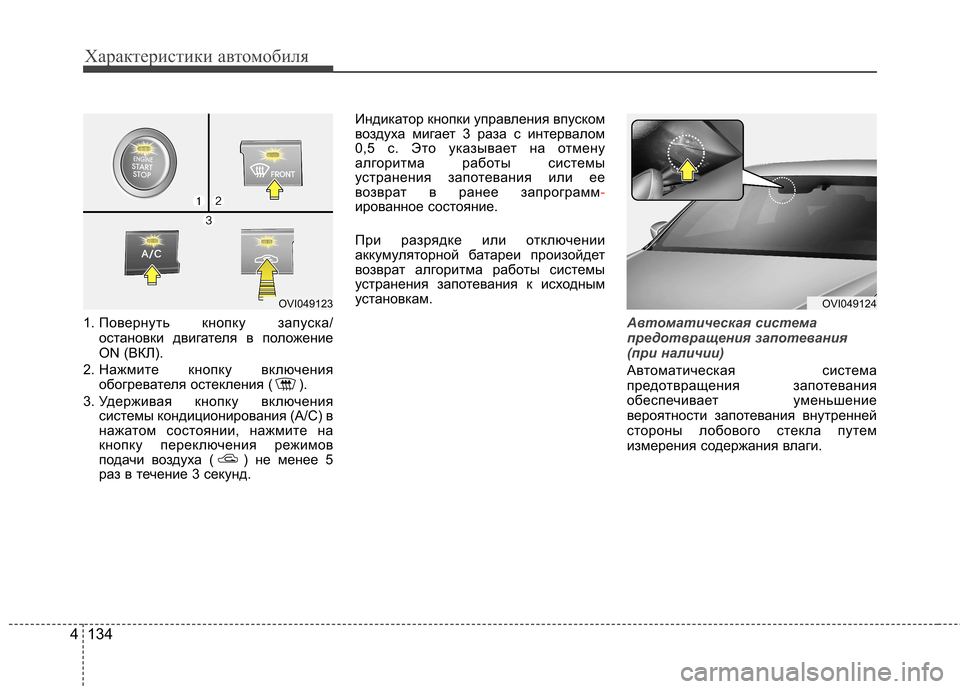

Характеристики автомобиля
134
4
1. Повернуть кнопку запуска/
остановки двигателя в положение
ON (ВКЛ).
2. Нажмите кнопку включения обогревателя остекления ( ).
3. Удерживая кнопку включения системы кондиционирования (А/С) в
нажатом состоянии, нажмите на
кнопку переключения режимов
подачи воздуха ( ) не менее 5
раз в течение 3 секунд. Индикатор кнопки управления впуском
воздуха мигает 3 раза с интервалом
0,5 с. Это указывает на отмену
алгоритма работы системы
устранения запотевания или ее
возврат в ранее запрограмм
-ированное состояние.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
Автоматическая система
предотвращения запотевания
(при наличии)
Автоматическая система
предотвращения запотевания
обеспечивает уменьшение
вероятности запотевания внутренней
стороны лобового стекла путем
измерения содержания влаги.
OVI049124OVI049123

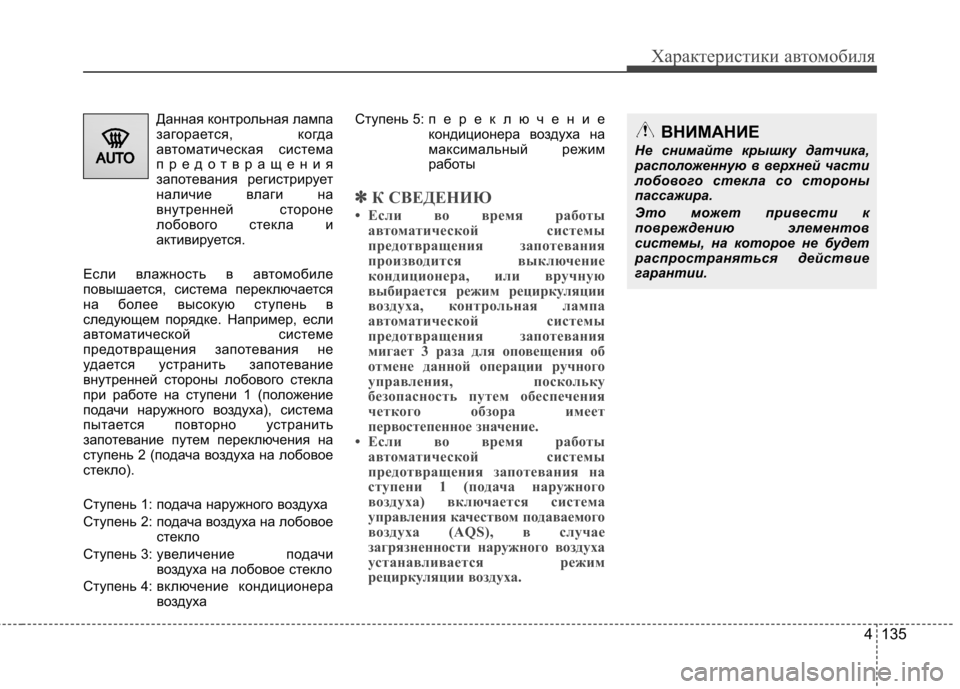

4 135
Характеристики автомобиля
Данная контрольная лампа
загорается, когда
автоматическая система
предотвращения
запотевания регистрирует
наличие влаги на
внутренней стороне
лобового стекла и
активируется.
Если влажность в автомобиле
повышается, система переключается
на более высокую ступень в
следующем порядке. Например, если
автоматической системе
предотвращения запотевания не
удается устранить запотевание
внутренней стороны лобового стекла
при работе на ступени 1 (положение
подачи наружного воздуха), система
пытается повторно устранить
запотевание путем переключения на
ступень 2 (подача воздуха на лобовое
стекло).
Ступень 1: подача наружного воздуха
Ступень 2: подача воздуха на лобовое стекло
Ступень 3: уве личение подачи
воздуха на лобовое стекло
Ступень 4: вклю чение кондиционера
воздуха Ступень 5:
переключение
кондиционера воздуха на
максимальный режим
работы
✽✽
К СВЕДЕНИЮ
• Если во время работы автоматической системы
предотвращения запотевания
производится выключение
кондиционера, или вручную
выбирается режим рециркуляции
воздуха, контрольная лампа
автоматической системы
предотвращения запотевания
мигает 3 раза для оповещения об
отмене данной операции ручного
управления, поскольку
безопасность путем обеспечения
четкого обзора имеет
первостепенное значение.
• Если во время работы автоматической системы
предотвращения запотевания на
ступени 1 (подача наружного
воздуха) включается система
управления качеством подаваемого
воздуха (AQS), в случае
загрязненности наружного воздуха
устанавливается режим
рециркуляции воздуха.
ВНИМАНИЕ
Не снимайте крышку датчика,
расположенную в верхней части
лобового стекла со стороны
пассажира.
Это может привести к
повреждению элементов
системы, на которое не будет
распространяться действие
гарантии.
