2011 Hyundai Equus Инструкция по эксплуатации (in Russian)

623
Действия в непредвиденных случаях

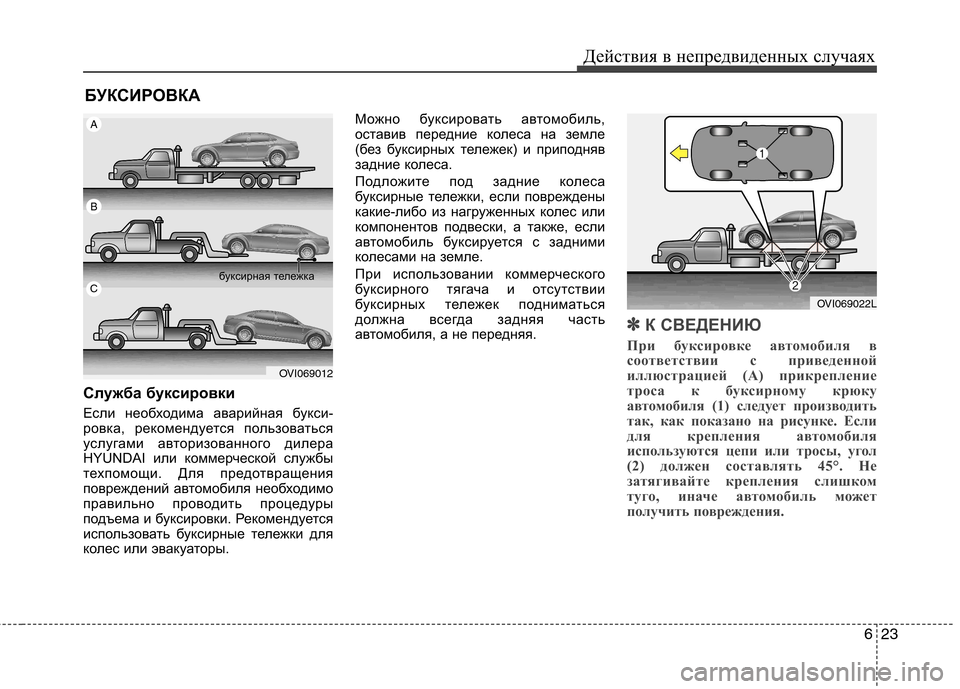

БУКСИРОВКА
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы. Можно буксировать автомобиль,
оставив передние колеса на земле
(без буксирных тележек) и приподняв
задние колеса.
Подложите под задние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется с задними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда задняя часть
автомобиля, а не передняя.
✽✽
К СВЕДЕНИЮ
При буксировке автомобиля в
соответствии с приведенной
иллюстрацией (A) прикрепление
троса к буксирному крюку
автомобиля (1) следует производить
так, как показано на рисунке. Если
для крепления автомобиля
используются цепи или тросы, угол
(2) должен составлять 45°. Не
затягивайте крепления слишком
туго, иначе автомобиль может
получить повреждения.
OVI069012
A
B
C буксирная тележкаOVI069022L

Действия в непредвиденных случаях
24
6

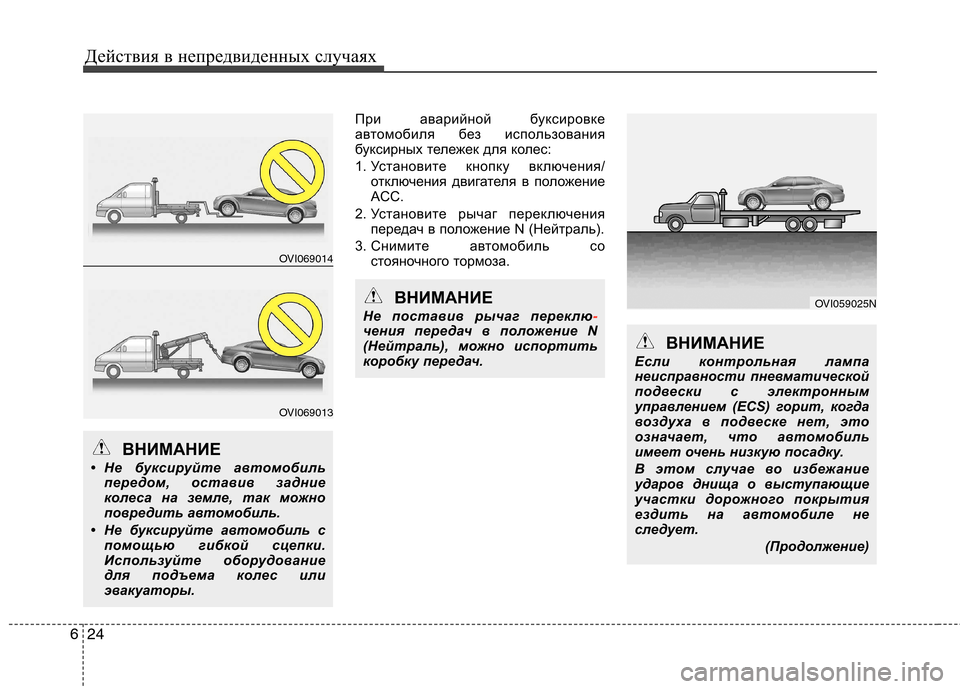

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Установите кнопку включения/
отключения двигателя в положение
ACC.
2. Установите рычаг переключения передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
ВНИМАНИЕ
• Не буксируйте автомобиль передом, оставив задние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
ВНИМАНИЕ
Если контрольная лампа
неисправности пневматической
подвески с электронным
управлением (ECS) горит, когда
воздуха в подвеске нет, это
означает, что автомобиль
имеет очень низкую посадку.
В этом случае во избежание
ударов днища о выступающие
участки дорожного покрытия
ездить на автомобиле не
следует.
(Продолжение)
ВНИМАНИЕ
Не поставив рычаг переклю
-чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
OVI069014
OVI069013
OVI059025N

625
Действия в непредвиденных случаях

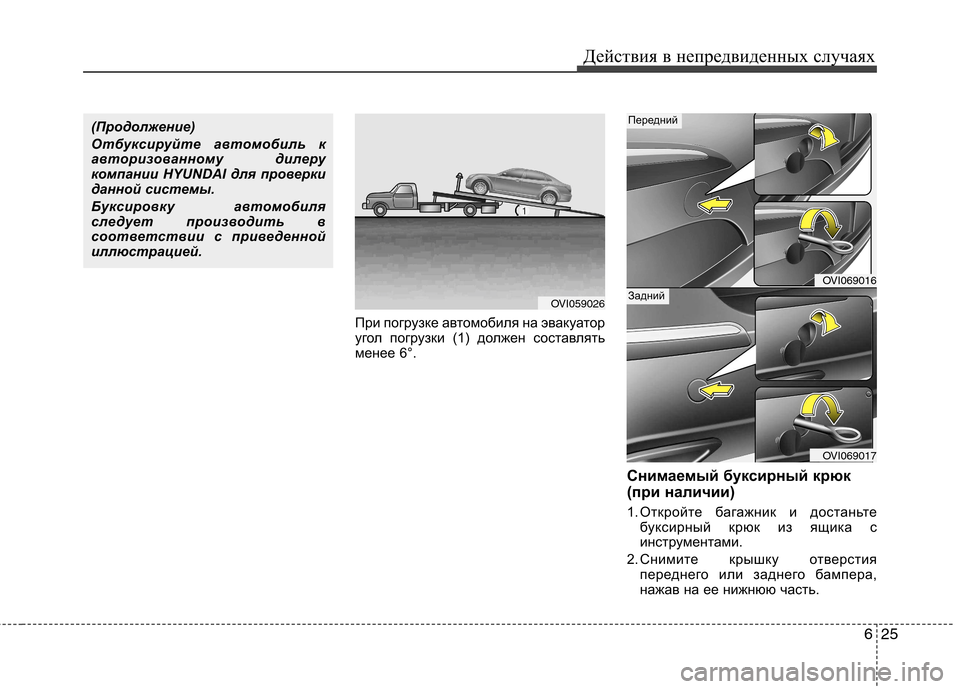

При погрузке автомобиля на эвакуатор
угол погрузки (1) должен составлять
менее 6°.
Снимаемый буксирный крюк
(при наличии)
1. Откройте багажник и достаньтебуксирный крюк из ящика с
инструментами.
2. Снимите крышку отверстия переднего или заднего бампера,
нажав на ее нижнюю часть.
(Продолжение)
Отбуксируйте автомобиль к
авторизованному дилеру
компании HYUNDAI для проверки
данной системы.
Буксировку автомобиля
следует производить в
соответствии с приведенной
иллюстрацией.
OVI069016
OVI069017
OVI059026
Передний
Задний

Действия в непредвиденных случаях
26
6

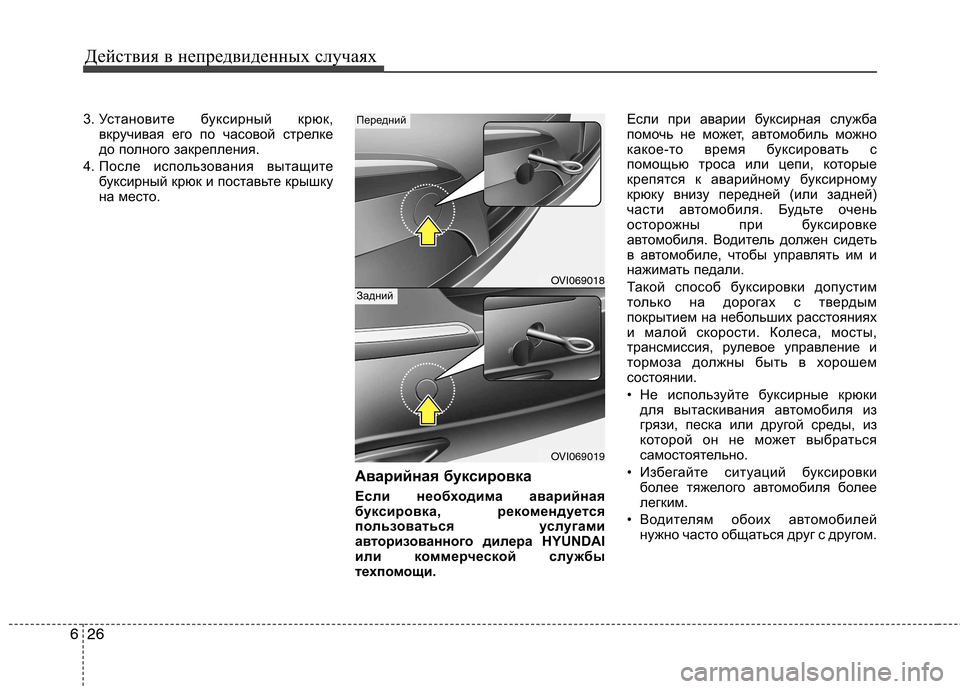

3. Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите буксирный крюк и поставьте крышку
на место.
Аварийная буксировка
Если необходима аварийная
буксировка, рекомендуется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи. Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей нужно часто общаться друг с другом.
OVI069018
OVI069019
Передний
Задний

627
Действия в непредвиденных случаях

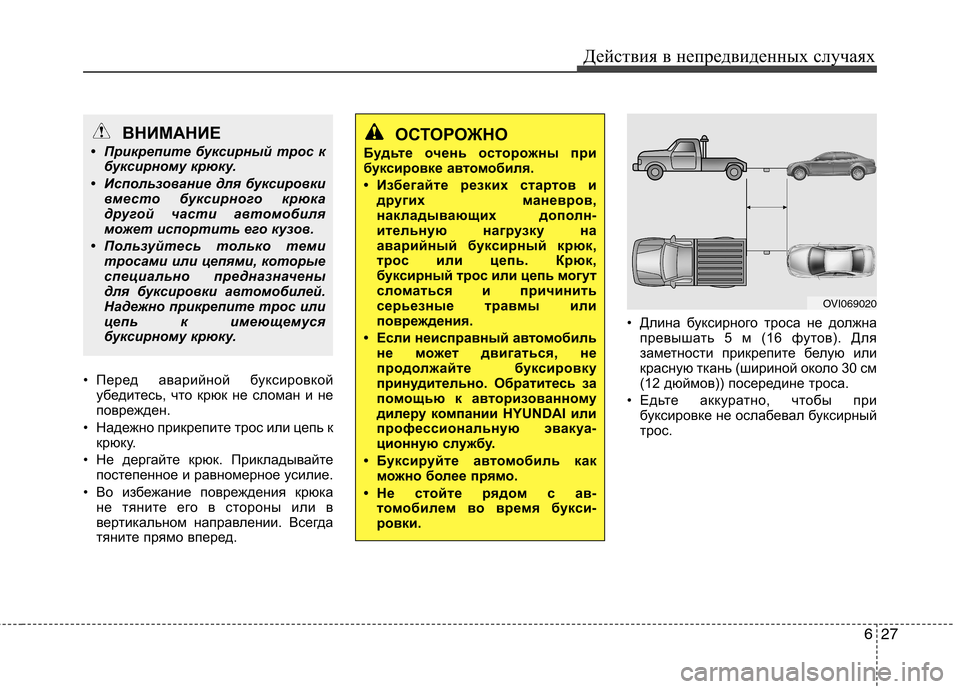

• Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к крюку.
• Не дергайте крюк. Прикладывайте постепенное и равномерное усилие.
• Во избежание повреждения крюка не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед. • Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при буксировке не ослабевал буксирный
троc.
ОСТОРОЖНО
Будьте очень осторожны при
буксировке а втомобиля.
• Избегайте резких стартов и других маневров,
накладывающих дополн-
ительную нагрузку на
аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.
• Если неисправный а втомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа-
ционную службу.
• Буксируйте а втомобиль как
можно более прямо.
• Не стойте рядом с ав- томобилем во время букси-
ровки.ВНИМАНИЕ
• Прикрепите буксирный трос к буксирному крюку.
• Использование для буксировки вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.
OVI069020

Действия в непредвиденных случаях
28
6

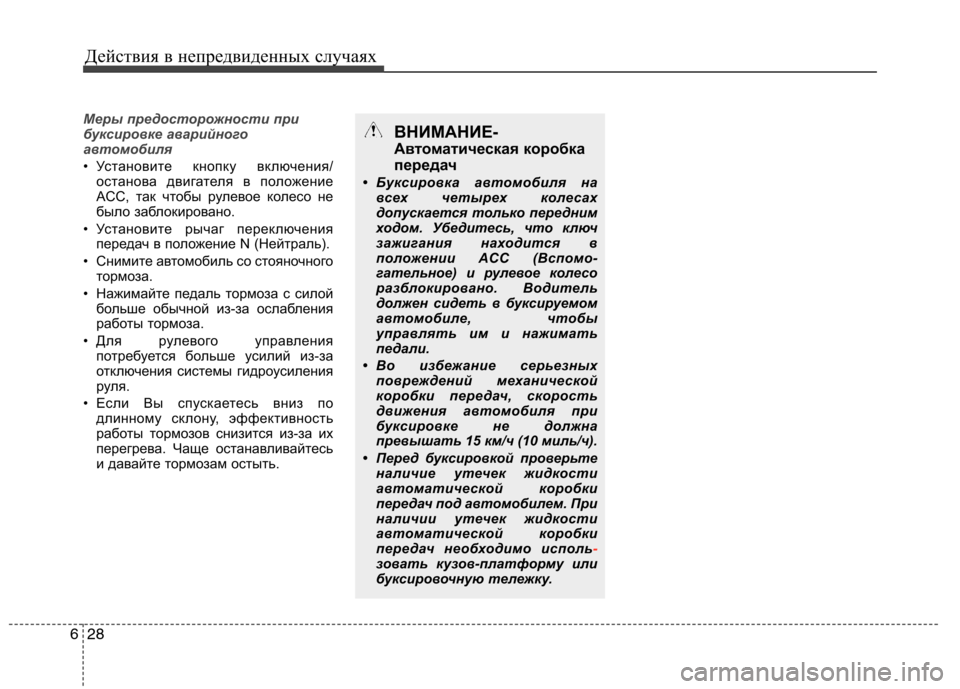

Меры предосторожности при
буксировке аварийного
автомобиля
• Установите кнопку включения/
останова двигателя в положение
ACC, так чтобы рулевое колесо не
было заблокировано.
• Установите рычаг переключения передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного тормоза.
• Нажимайте педаль тормоза с силой больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.
ВНИМАНИЕ-
Автоматическая коробка
передач
• Буксировка автомобиля на всех четырех колесах
допускается только передним
ходом. Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы
управлять им и нажимать
педали.
• Во избежание серьезных повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.

7
Отсек двигателя / 7-2
Комплекс работ по техническому обслуживанию / 7-4
Техническое обслуживание, выполняемое владельцем автомобиля / 7-7
Комплекс работ по периодическому техническому обслуживанию / 7-9
Позиции периодического технического обслуживания / 7-16
Система смазки двигателя / 7-20
Жидкость системы охлаждения / 7-22
Тормозная жидкость / 7-26
Жидкость усилителя рулевого управления / 7-27
Жидкость омывателя ветрового стекла / 7-29
Воздушный фильтр / 7-30
Воздушный фильтр системы управления микроклиматом / 7-32
Щётки стеклоочистителя / 7-34
Аккумуляторная батарея / 7-36
Колеса и шины / 7-41
Плавкие предохранители / 7-54
Лампы освещения / 7-67
Уход за внешним видом автомобиля / 7-78
Система снижения токсичности выбросов / 7-86
Техническое обслуживание

Техническое обслуживание
2
7

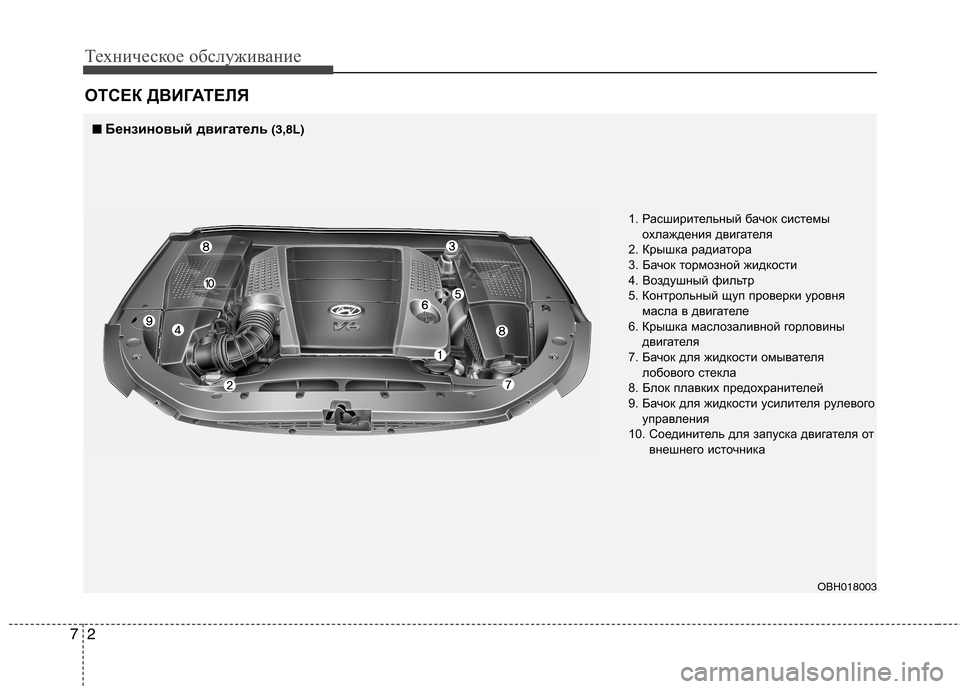

ОТСЕК ДВИГАТЕЛЯ
■■
Бензиновый двигатель (3,8L)
1. Расширительный бачок системыохлаждения двигателя
2. Крышка радиатора
3. Бачок тормозной жидкости
4. Воздушный фильтр
5. Контрольный щуп проверки уровня масла в двигателе
6. Крышка маслозаливной горловины двигателя
7. Бачок для жидкости омывателя лобового стекла
8. Блок плавких предохранителей
9. Бачок для жидкости усилителя рулевого управления
10. Соединитель для запуска двигателя от внешнего источника
OBH018003
