2011 Hyundai Equus Инструкция по эксплуатации (in Russian)

759
Техническое обслуживание
✽✽К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.

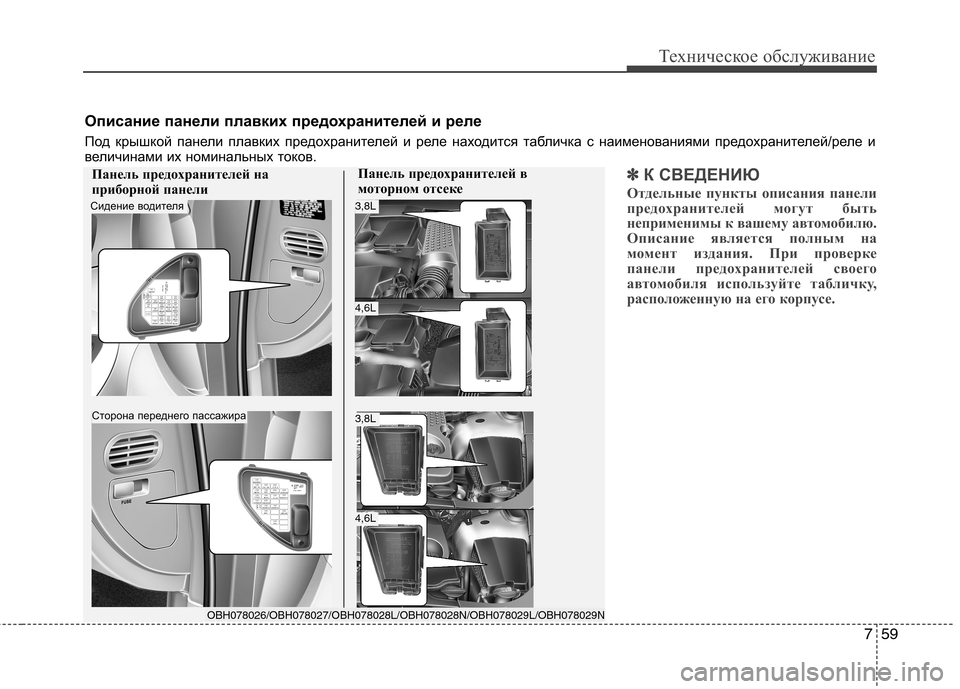

Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле нах одится табличка с наименованиями предохранителей/реле и
величинами их номинальных токов.
Панель предохранителей на
приборной панели Панель предохранителей в
моторном отсеке
OBH078026/OBH078027/OBH078028L/OBH078028N/OBH078029L/OBH078029N
Сидение водителя3,8L
4,6L
3,8L
4,6L
Сторона переднего пассажира

Техническое обслуживание
60
7

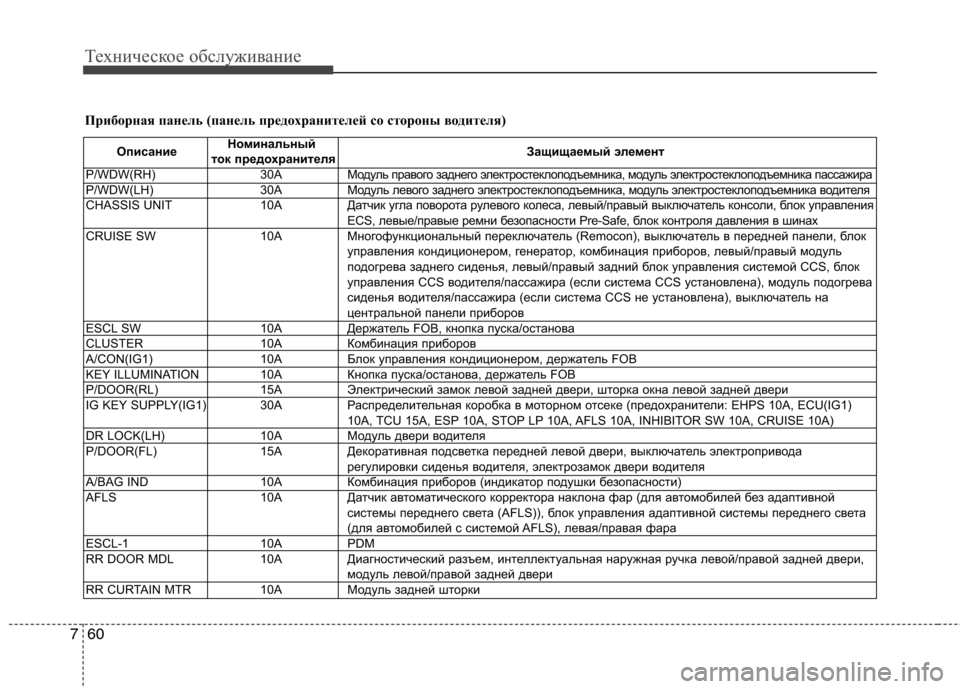

Приборная панель (панель предохранителей со стороны водителя)
Описание Номинальный
Защищаемый элемент
ток предохранителя
P/WDW(RH) 30A Модуль правого з аднего электростеклоподъемника, модуль электростеклоподъемника пассажира
P/WDW(LH) 30A Модуль левого заднего электростеклоподъемника, модуль электростеклоподъе мника водителя
CHASSIS UNIT 10A Да тчик угла поворота рулевого колеса, левый/правый выключа тель консоли, блок управления
ECS, левые/правые ремни безопасности Pre-Safe, блок контроля давления в шинах
CRUISE SW 10A Многофункциональный переключатель (Remocon), выключа тель в передней панели, блок
управления кондиционером, генератор, комбинация приб оров, левый/правый модуль
подогрева заднего сиденья, левый/правый задний блок уп равления системой CCS, блок
управления CCS водителя/пассажира (если система CCS установлен а), модуль подогрева
сиденья водителя/пассажира (если система CCS не установлена), в ыключатель на
центральной панели приборов
ESCL SW 10A Держатель FOB, кнопка пуска/останова
CLUSTER 10A Комбинация приборов
A/CON(IG1) 10A Блок управления кондиционером, держатель FO B
KEY ILLUMINATION 10A Кнопка пуска/останова, держатель FOB
P/DOOR(RL) 15A Электрический замок левой задней двери, што рка окна левой задней двери
IG KEY SUPPLY(IG1) 30A Распределительная коробка в моторном отсе ке (предохранители: EHPS 10A, ECU(IG1)
10A, TCU 15A, ESP 10A, STOP LP 10A, AFLS 10A, INHIBITOR SW 10A, CRU ISE 10A)
DR LOCK(LH) 10A Модуль двери водителя
P/DOOR(FL) 15A Декоративная подсветка передней левой двери , выключатель электропривода
регулировки сиденья водителя, электрозамок двери водит еля
A/BAG IND 10A Комбинация приборов (индикатор подушки безоп асности)
AFLS 10A Датчик автоматического корректора наклона фар (для автомобилей без адаптивной
системы переднего света (AFLS)), блок управления адаптивной си стемы переднего света
(для автомобилей с системой AFLS), левая/правая фара
ESCL-1 10A PDM
RR DOOR MDL 10A Диагностический разъем, интеллектуальная нар ужная ручка левой/правой задней двери,
модуль левой/правой задней двери
RR CURTAIN MTR 10A Модуль задней шторки

761
Техническое обслуживание
ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
BODY UNIT-2 10A Многофункциональный переключатель, модуль накл она и телескопирования, модуль
двери водителя/пассажира, блок управления электроприводо м крышки багажника,
хромированное зеркало заднего вида с электроприводом, камера системы контроля за
полосой (LDWS), блок управления системой помощи при парко вке (передним и задним
ходом), блок управления тормозом EPB, блок управления систе мой запоминания настроек
сидений (IMS) водителя/пассажира, распределительная коробка в моторном отсеке (FAM)
BODY UNIT-1 10A Многофункциональный переключатель, комбинация приборов (и ндикатор), блок управления
электроприводом крышки багажника, блок управления двер ью водителя/пассажира, модуль
задней шторки, распределительная коробка в моторном о тсеке (FAM), интеллектуальная
наружная ручка левой/правой передней двери, блок управл ения системой запоминания
настроек сиденья (IMS) пассажира
P/HANDLEМ 15A Модуль наклона и телескопирования
ECS 15A Блок управления системой ECS
A/BAG 15A Блок управления системой SRS
AUDIO(B+) 15A Аудиосистема, монитор обстановки спереди/сзади а втомобиля, головной
аудиовизуальный модуль, выключатель задней аудиосистемы, блок управления
мультимедийной системой, тюнер, блок MTS
S/HTD ECU(FL) 15A Блок управления системой CCS сиденья водител я (для автомобилей с CCS), модуль
подогрева сиденья водителя (для автомобилей с CCS)
P/TRUNK 30A Блок управления электроприводом крышки багажн ика
F/LID OPEN 10A Выключатель топливозаправочной горловины
AUDIO(IG1) 10A Головной аудиовизуальный модуль, аудиосистем а, модуль датчика активного
подголовника, модуль камеры, блок MTS
A/CON(B+) 10A Датчик автоматического контроля света и индикатор безопасности, радиочастотный
приемник, блок управления кондиционером, аналоговые часы
P/CONN 30A Предохранитель: питание кондиционера (B+) 10A, пит ание аудиосистемы (B+) 15A,
первый блок управления оборудованием кузова (BODY UNIT-1 ) 10A
S/HTD ECU(RL) 15A Блок управления системой CCS левого заднег о сиденья (для автомобилей с CCS), модуль
подогрева левого заднего сиденья (для автомобилей без системы CCS)
DR LOCK(RH) 15A Блок управления дверью пассажира
ESCL-2 10A IPM, PDM
A/CON(IG1) 10A Блок управления кондиционером

Техническое обслуживание
62
7
Техническое обслуживание

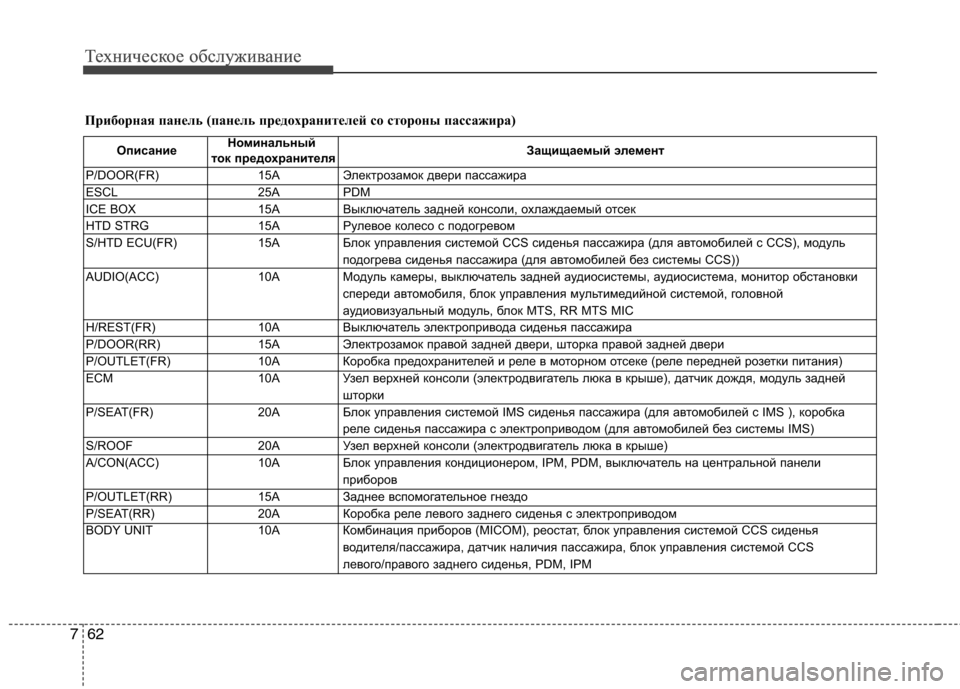

Приборная панель (панель предохранителей со стороны пассажира)
Описание Номинальный
Защищаемый элемент
ток предохранителя
P/DOOR(FR) 15A Электрозамок двери пассажира
ESCL 25A PDM
ICE BOX 15A Выключатель задней консоли, охлаждаемый отсек
HTD STRG 15A Рулевое колесо с подогревом
S/HTD ECU(FR) 15A Блок управления системой CCS сиденья пассажира (для автомобилей с CCS), модуль
подогрева сиденья пассажира (для автомобилей без системы CC S))
AUDIO(ACC) 10A Модуль камеры, выключатель задней аудиосистемы , аудиосистема, монитор обстановки
спереди автомобиля, блок управления мультимедийной систе мой, головной
аудиовизуальный модуль, блок MTS, RR MTS MIC
H/REST(FR) 10A Выключатель электропривода сиденья пассажира
P/DOOR(RR) 15A Электрозамок правой задней двери, шторка правой задней двери
P/OUTLET(FR) 10A Коробка предохранителей и реле в моторно м отсеке (реле передней розетки питания)
ECM 10A Узел верхней консоли (электродвигатель люка в крыше ), датчик дождя, модуль задней
шторки
P/SEAT(FR) 20A Блок управления системой IMS сиденья пассажира (для а втомобилей с IMS ), коробка
реле сиденья пассажира с электроприводом (для автомобилей б ез системы IMS)
S/ROOF 20A Узел верхней консоли (электродвигатель люка в кр ыше)
A/CON(ACC) 10A Блок управления кондиционером, IPM, PDM, выклю чатель на центральной панели
приборов
P/OUTLET(RR) 15A Заднее вспомогательное гнездо
P/SEAT(RR) 20A Коробка реле левого заднего сиденья с электроп риводом
BODY UNIT 10A Комбинация приборов (MICOM), реостат, блок упра вления системой CCS сиденья
водителя/пассажира, датчик наличия пассажира, блок управления системой CCS
левого/правого заднего сиденья, PDM, IPM

763
Техническое обслуживаниеТехническое обслуживание

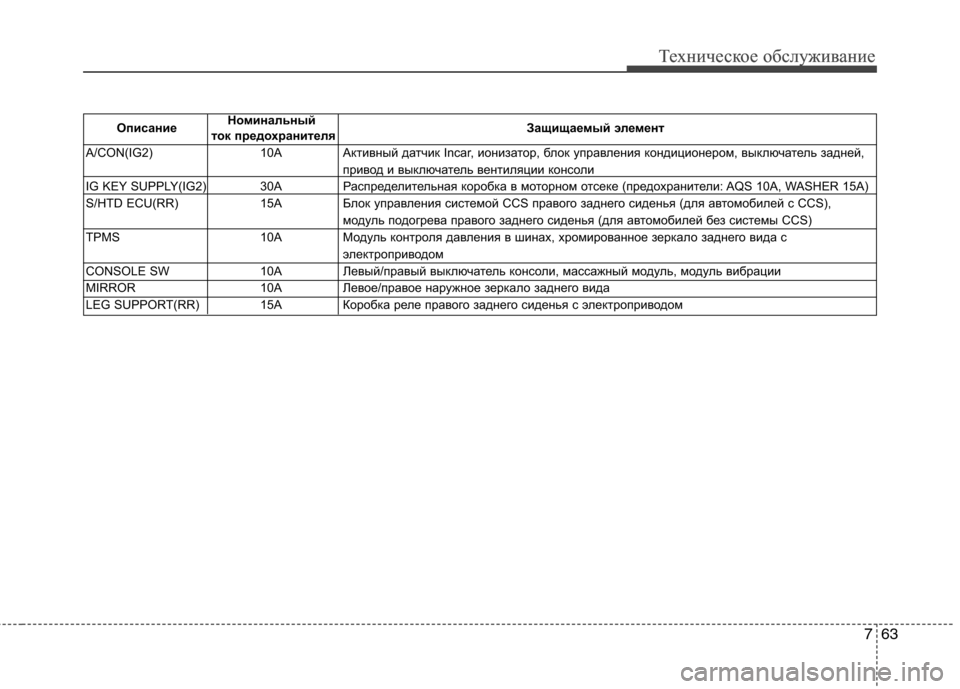

ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
A/CON(IG2) 10A Активный датчик Incar, ионизатор, блок управле ния кондиционером, выключатель задней,
привод и выключатель вентиляции консоли
IG KEY SUPPLY(IG2) 30A Распределительная коробка в моторном отсе ке (предохранители: AQS 10A, WASHER 15A)
S/HTD ECU(RR) 15A Блок управления системой CCS правого задне го сиденья (для автомобилей с CCS),
модуль подогрева правого заднего сиденья (для автомобил ей без системы CCS)
TPMS 10A Модуль контроля давления в шинах, хромированное зе ркало заднего вида с
электроприводом
CONSOLE SW 10A Левый/правый выключатель консоли, массажный мо дуль, модуль вибрации
MIRROR 10A Левое/правое наружное зеркало заднего вида
LEG SUPPORT(RR) 15A Коробка реле правого заднего сиденья с эл ектроприводом

Техническое обслуживание
64
7
Техническое обслуживание

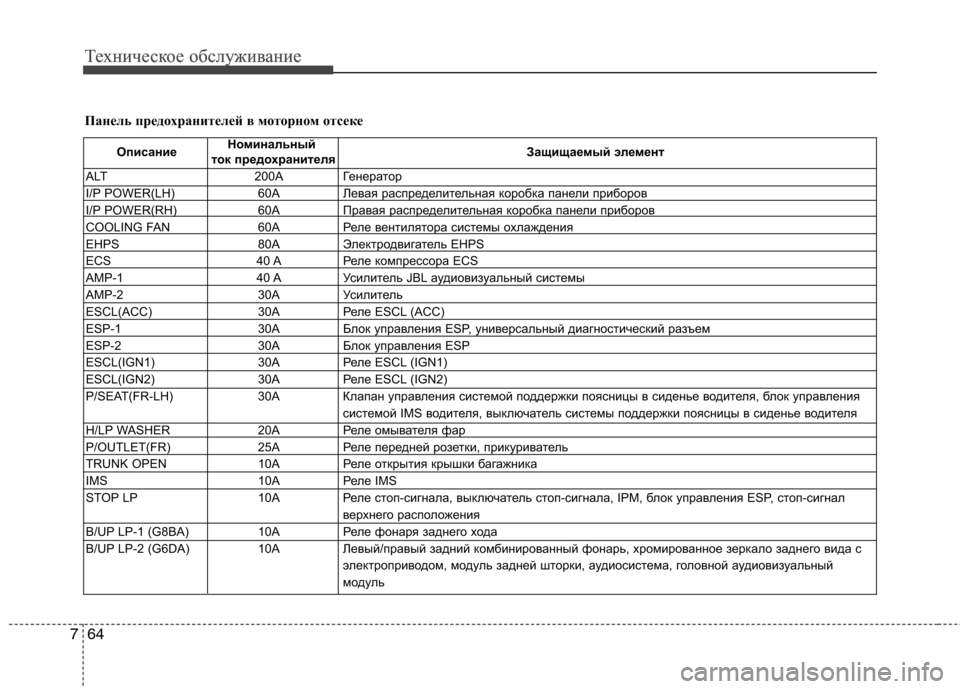

Панель предохранителей в моторном отсеке
Описание Номинальный
Защищаемый элемент
ток предохранителя
ALT 200A Генератор
I/P POWER(LH) 60A Левая распределительная коробка панели пр иборов
I/P POWER(RH) 60A Правая распределительная коробка панели п риборов
COOLING FAN 60A Реле вентилятора системы охлаждения
EHPS 80A Электродвигатель EHPS
ECS 40 A Реле компрессора ECS
AMP-1 40 A Усилитель JBL аудиовизуальный системы
AMP-2 30A Усилитель
ESCL(ACC) 30A Реле ESCL (ACC)
ESP-1 30A Блок управления ESP, универсальный диагностический разъем
ESP-2 30A Блок управления ESP
ESCL(IGN1) 30A Реле ESCL (IGN1)
ESCL(IGN2) 30A Реле ESCL (IGN2)
P/SEAT(FR-LH) 30A Клапан управления системой поддержки поясницы в сиденье водителя, блок управления
системой IMS водителя, выключатель системы поддержки поясницы в сиденье водителя
H/LP WASHER 20A Реле омывателя фар
P/OUTLET(FR) 25A Реле передней розетки, прикуриватель
TRUNK OPEN 10A Реле открытия крышки багажника
IMS 10A Реле IMS
STOP LP 10A Реле стоп-сигнала, выключатель стоп-сигнала, IPM, бло к управления ESP, стоп-сигнал
верхнего расположения
B/UP LP-1 (G8BA) 10A Реле фонаря заднего хода
B/UP LP-2 (G6DA) 10A Левый/правый задний комбинированный фо нарь, хромированное зеркало заднего вида с
электроприводом, модуль задней шторки, аудиосистема, го ловной аудиовизуальный
модуль

765
Техническое обслуживаниеТехническое обслуживание
ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
WIPER 30A ЭБУ стеклоочистителя
FAM POWER-2 40 A FAM
FAM POWER-1 40 A FAM
START 30A Пусковое реле
WASHER 15A Реле стеклоомывателя
AQS 10A Датчик качества воздуха (AQS), реле вентилятора, ЭБУ стекл оочистителя
HTD GLASS(FR) 15A Реле подогреваемого ветрового стекла
IPM 10A IPM, реле фар ближнего света
HORN 15A Реле включения звукового сигнала
EPB-1 15A Блок управления тормозом EPB
EPB-2 15A Блок управления тормозом EPB
A/CON 10A Блок управления кондиционером
BLOWER MOTOR 40 A Реле вентилятора
PRESAFETY(LH) 40 A Ремень безопасности Pre-Safe левого сиденья
HTD GLASS(RR) 40 A Реле подогреваемого заднего стекла
PRESAFETY(RH) 40 A Ремень безопасности Pre-Safe правого сиденья
ECU(IG1) 10A ЭБУД
ESP 10A Блок управления ESP, коробка реле и предохранителей в моторном отсеке (универсальный
диагностический разъем)
EHPS 10A Модуль EHPS
AFLS 10A Левая/правая фара
TCU 15A TCM
MIRROR HTD 10A Блок управления кондиционером, левое/пра вое наружное зеркало заднего вида с
электроприводом
FUEL PUMP 20A Реле топливного насоса
Панель предохранителей в моторном отсеке

Техническое обслуживание
66
7
Техническое обслуживание

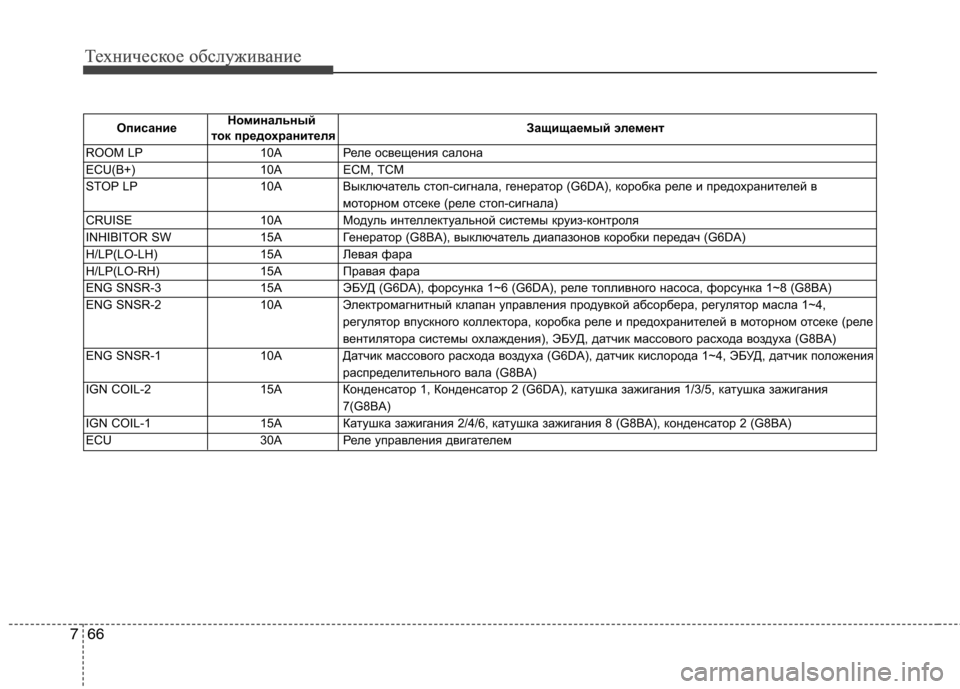

Описание Номинальный
Защищаемый элемент
ток предохранителя
ROOM LP 10A Реле освещения салона
ECU(B+) 10A ECM, TCM
STOP LP 10A Выключатель стоп-сигнала, генератор (G6DA), коробка реле и предохранителей в
моторном отсеке (реле стоп-сигнала)
CRUISE 10A Модуль интеллектуальной системы круиз-контроля
INHIBITOR SW 15A Генератор (G8BA), выключатель диапазонов кор обки передач (G6DA)
H/LP(LO-LH) 15A Левая фара
H/LP(LO-RH) 15A Правая фара
ENG SNSR-3 15A ЭБУД (G6DA), форсунка 1~6 (G6DA), реле топливного н асоса, форсунка 1~8 (G8BA)
ENG SNSR-2 10A Электромагнитный клапан управления продувкой а бсорбера, регулятор масла 1~4,
регулятор впускного коллектора, коробка реле и предо хранителей в моторном отсеке (реле
вентилятора системы охлаждения), ЭБУД, датчик массового расхо да воздуха (G8BA)
ENG SNSR-1 10A Датчик массового расхода воздуха (G6DA), датчик кисло рода 1~4, ЭБУД, датчик положения
распределительного вала (G8BA)
IGN COIL-2 15A Конденсатор 1, Конденсатор 2 (G6DA), катушка зажигания 1/3/5, катушка зажигания
7(G8BA)
IGN COIL-1 15A Катушка зажигания 2/4/6, катушка зажигания 8 (G8BA), конденсатор 2 (G8BA)
ECU 30A Реле управления двигателем
