2011 Hyundai Equus Инструкция по эксплуатации (in Russian)

Средства обеспечения безопасности автомобиля
28
328

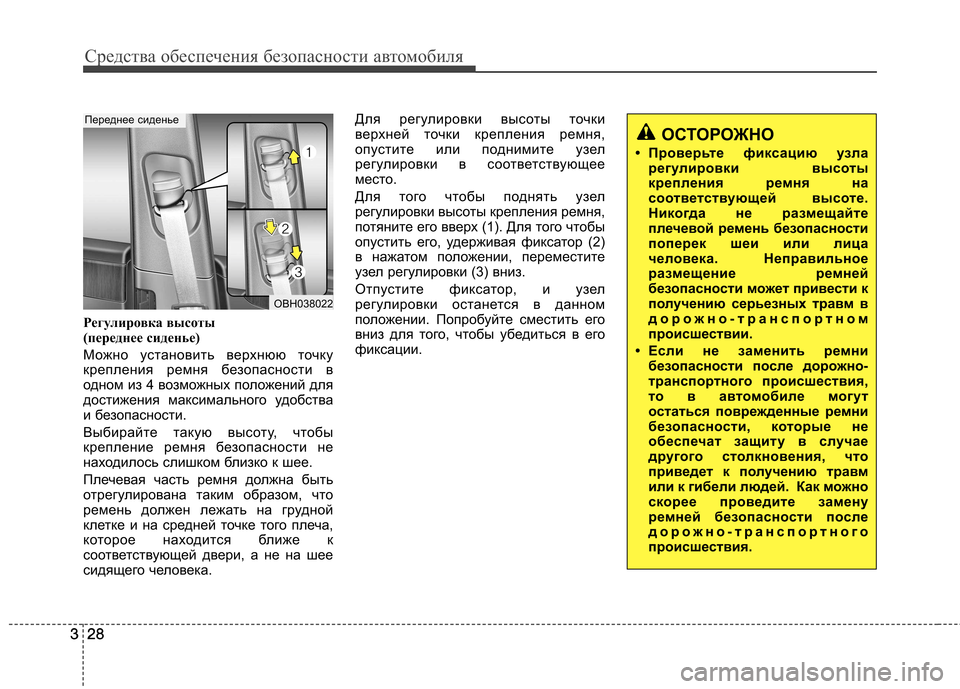

3 Регулировка высоты
(переднее сиденье)
Можно установить верхнюю точку
крепления ремня безопасности в
одном из 4 возможных положений для
достижения максимального удобства
и безопасности.
Выбирайте такую высоту, чтобы
крепление ремня безопасности не
находилось слишком близко к шее.
Плечевая часть ремня должна быть
отрегулирована таким образом, что
ремень должен лежать на грудной
клетке и на средней точке того плеча,
которое находится ближе к
соответствующей двери, а не на шее
сидящего человека. Для регулировки высоты точки
верхней точки крепления ремня,
опустите или поднимите узел
регулировки в соответствующее
место.
Для того чтобы поднять узел
регулировки высоты крепления ремня,
потяните его вверх (1). Для того чтобы
опустить его, удерживая фиксатор (2)
в нажатом положении, переместите
узел регулировки (3) вниз.
Отпустите фиксатор, и узел
регулировки останется в данном
положении. Попробуйте сместить его
вниз для того, чтобы убедиться в его
фиксации.
OBH038022
Переднее сиденье
ОСТОРОЖНО
• Проверьте фиксацию узла регулировки высоты
крепления ремня на
соответствующей высоте.
Никогда не размещайте
плечевой ремень безопасности
поперек шеи или лица
человека. Неправильное
размещение ремней
безопасности может привести к
получению серьезных травм в
дорожно-транспортном
происшествии.
• Если не заменить ремни безопасности после дорожно-
транспортного происшествия,
то в автом обиле могут
остаться поврежденные ремни
безопасности, которые не
обеспечат защиту в случае
другого столкновения, что
приведет к получению травм
или к гибели людей. Как можно
скорее проведите замену
ремней безопасности после
дорожно-транспортного
происшествия.

329
Средства обеспечения безопасности автомобиля
329

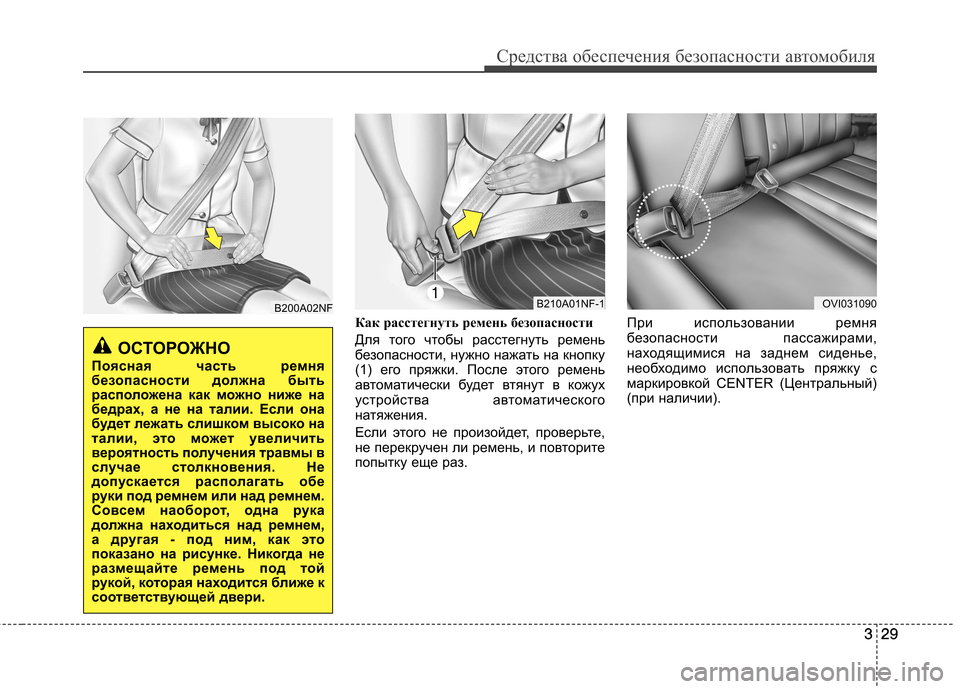

Как расстегнуть ремень безопасности
Для того чтобы расстегнуть ремень
безопасности, нужно нажать на кнопку
(1) его пряжки. После этого ремень
автоматически будет втянут в кожух
устройства автоматического
натяжения.
Если этого не произойдет, проверьте,
не перекручен ли ремень, и повторите
попытку еще раз.
При использовании ремня
безопасности пассажирами,
находящимися на заднем сиденье,
необходимо использовать пряжку с
маркировкой CENTER (Центральный)
(при наличии).
B200A02NF
ОСТОРОЖНО
Поясная часть ремня
безопасности должна быть
распо ложена как можно ниже на
бедрах, а не на талии. Если она
будет лежать слишком высоко на
талии, это может увеличить
вероятность получения травмы в
случае столкновения. Не
допускается располагать обе
руки под ремнем или над ремнем.
Совсем наоборот, одна рука
должна находиться над ремнем,
а другая - под ним, как это
показано на рисунке. Никогда не
размещайте ремень под той
рукой, которая находится ближе к
соответствующей двери.
B210A01NF-1OVI031090

Средства обеспечения безопасности автомобиля
30
330
3

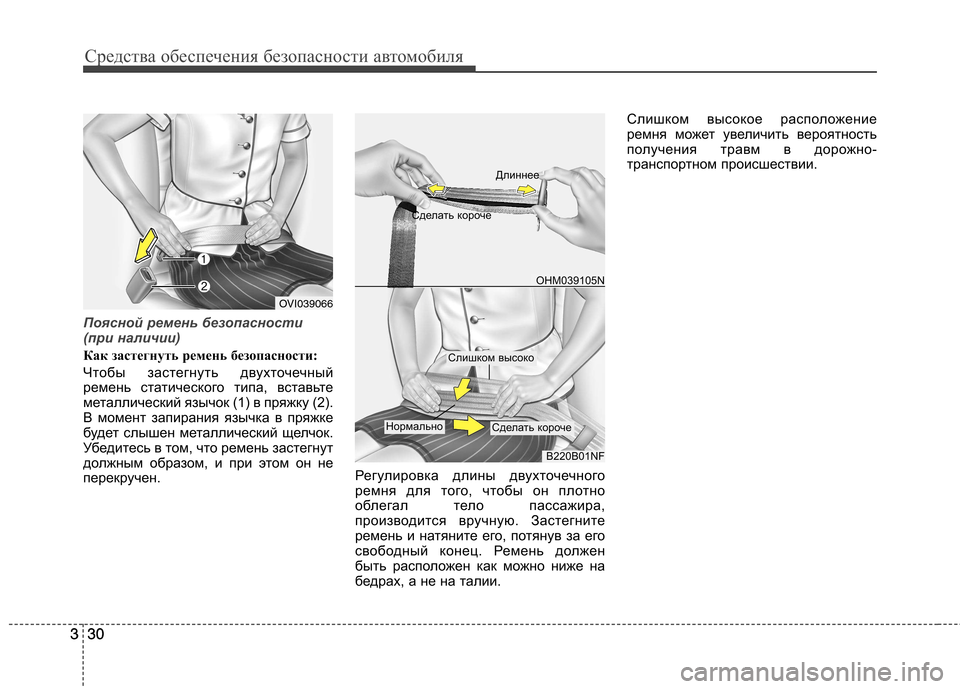

Поясной ремень безопасности
(при наличии)
Как застегнуть ремень безопасности:
Чтобы застегнуть двухточечный
ремень статического типа, вставьте
металлический язычок (1) в пряжку (2).
В момент запирания язычка в пряжке
будет слышен металлический щелчок.
Убедитесь в том, что ремень застегнут
должным образом, и при этом он не
перекручен. Регулировка длины двухточечного
ремня для того, чтобы он плотно
облегал тело пассажира,
производится вручную. Застегните
ремень и натяните его, потянув за его
свободный конец. Ремень должен
быть расположен как можно ниже на
бедрах, а не на талии. Слишком высокое расположение
ремня может увеличить вероятность
получения травм в дорожно-
транспортном происшествии.
OHM039105N
B220B01NF
Слишком высоко
Сделать корочеНормально
OVI039066
Длиннее
Сделать короче

331
Средства обеспечения безопасности автомобиля
331

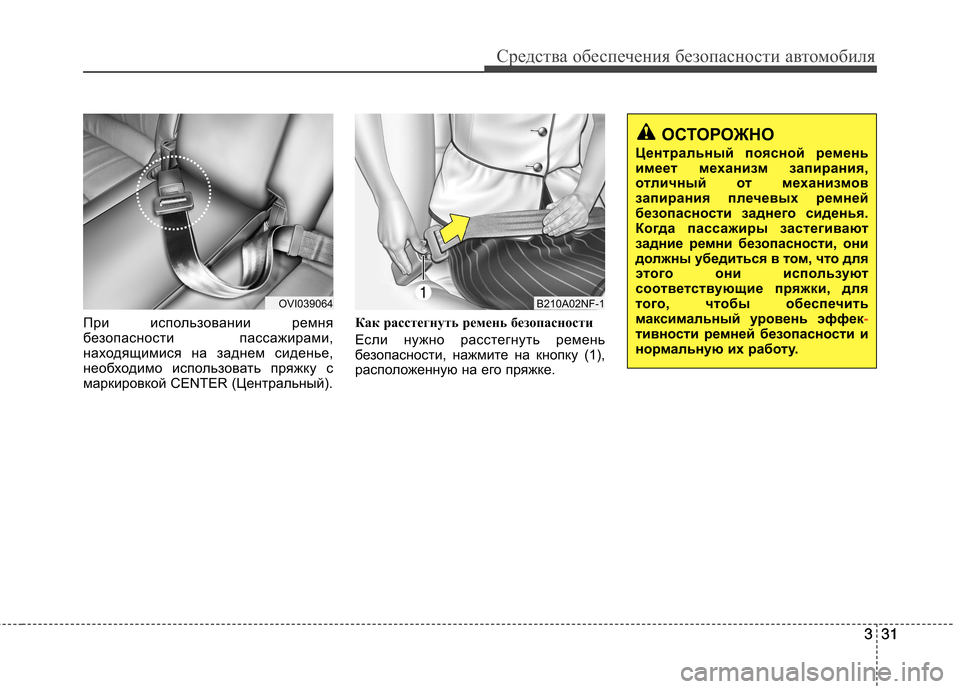

При использовании ремня
безопасности пассажирами,
находящимися на заднем сиденье,
необходимо использовать пряжку с
маркировкой CENTER (Центральный).
Как расстегнуть ремень безопасности
Если нужно расстегнуть ремень
безопасности, нажмите на кнопку (1),
расположенную на его пряжке.
B210A02NF-1
ОСТОРОЖНО
Центральный поясной ремень
имеет механизм запирания,
отличный от механизмов
запирания плечевых ремней
безопасности заднего сиденья.
Когда пассажиры застегивают
задние ремни безопасности, они
должны убедиться в том, что для
этого они используют
соответствующие пряжки, для
того, чтобы обеспечить
максимальный уровень эффек
-тивности ремней безопасности и
нормальную их работу.
OVI039064

Средства обеспечения безопасности автомобиля
32
332

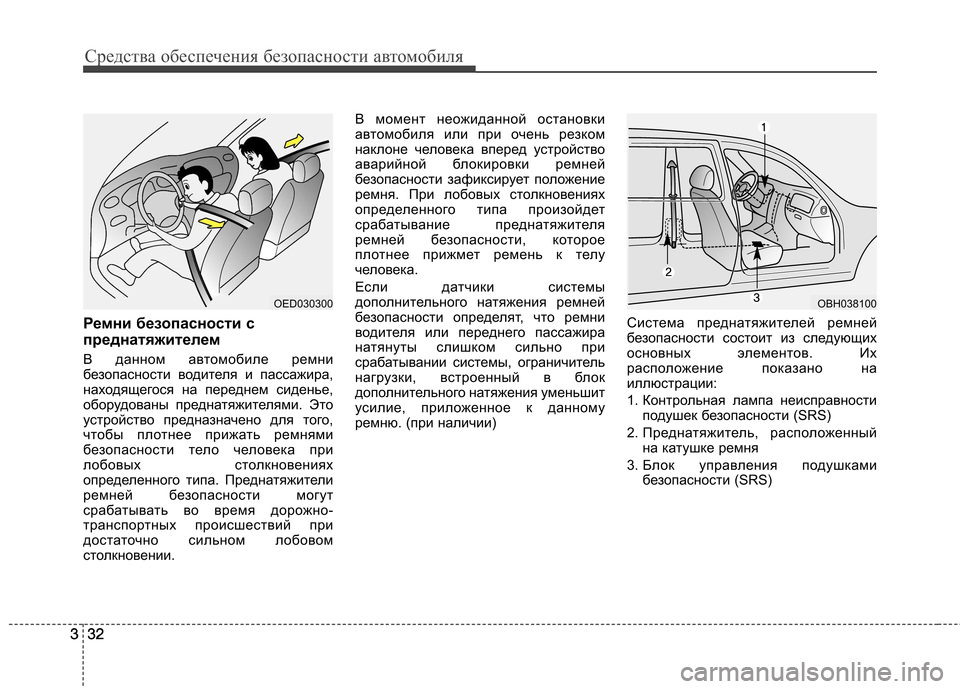

3 Ремни безопасности с
преднатяжителем
В данном автомобиле ремни
безопасности водителя и пассажира,
находящегося на переднем сиденье,
оборудованы преднатяжителями. Это
устройство предназначено для того,
чтобы плотнее прижать ремнями
безопасности тело человека при
лобовых столкновениях
определенного типа. Преднатяжители
ремней безопасности могут
срабатывать во время дорожно-
транспортных происшествий при
достаточно сильном лобовом
столкновении. В момент неожиданной остановки
автомобиля или при очень резком
наклоне человека вперед устройство
аварийной блокировки ремней
безопасности зафиксирует положение
ремня. При лобовых столкновениях
определенного типа произойдет
срабатывание преднатяжителя
ремней безопасности, которое
плотнее прижмет ремень к телу
человека.
Если датчики системы
дополнительного натяжения ремней
безопасности определят, что ремни
водителя или переднего пассажира
натянуты слишком сильно при
срабатывании системы, ограничитель
нагрузки, встроенный в блок
дополнительного натяжения уменьшит
усилие, приложенное к данному
ремню. (при наличии)
Система преднатяжителей ремней
безопасности состоит из следующих
основных элементов. Их
расположение показано на
иллюстрации:
1. Контрольная лампа неисправности
подушек безопасности (SRS)
2. Преднатяжитель, расположенный на катушке ремня
3. Блок управления подушками безопасности (SRS)
OBH038100OED030300

333
Средства обеспечения безопасности автомобиля
333

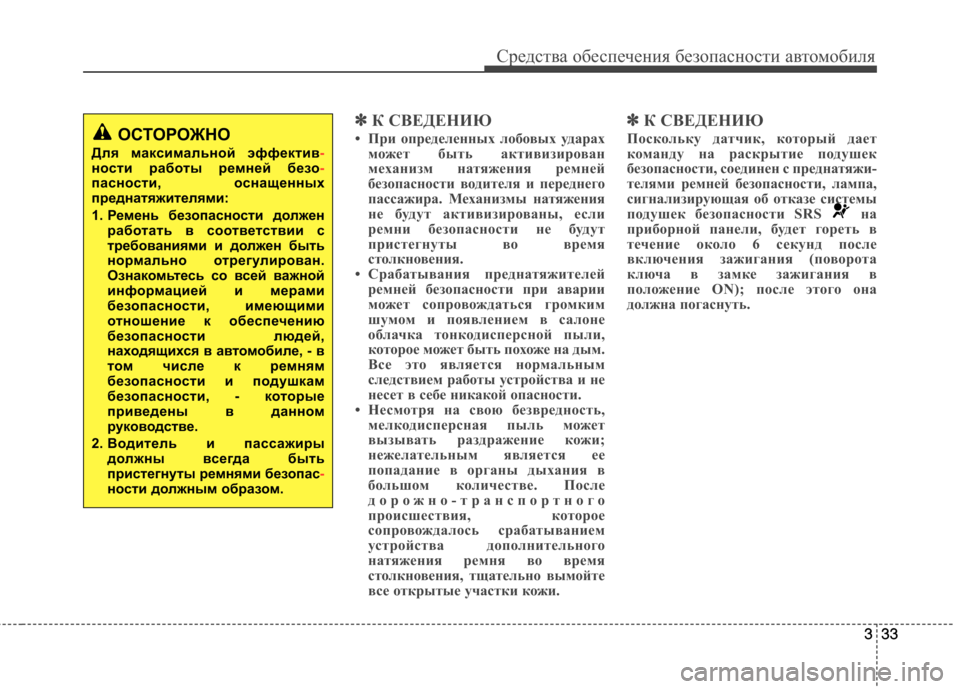

✽✽К СВЕДЕНИЮ
• При определенных лобовых ударах может быть активизирован
механизм натяжения ремней
безопасности водителя и переднего
пассажира. Механизмы натяжения
не будут активизированы, если
ремни безопасности не будут
пристегнуты во время
столкновения.
• Срабатывания преднатяжителей
ремней безопасности при аварии
может сопровождаться громким
шумом и появлением в салоне
облачка тонкодисперсной пыли,
которое может быть похоже на дым.
Все это является нормальным
следствием работы устройства и не
несет в себе никакой опасности.
• Несмотря на свою безвредность,
мелкодисперсная пыль может
вызывать раздражение кожи;
нежелательным является ее
попадание в органы дыхания в
большом количестве. После
дорожно-транспортного
происшествия, которое
сопровождалось срабатыванием
устройства дополнительного
натяжения ремня во время
столкновения, тщательно вымойте
все открытые участки кожи. ✽✽
К СВЕДЕНИЮ
Поскольку датчик, который дает
команду на раскрытие подушек
безопасности, соединен с преднатяжи-
телями ремней безопасности, лампа,
сигнализирующая об отказе системы
подушек безопасности SRS на
приборной панели, будет гореть в
течение около 6 секунд после
включения зажигания (поворота
ключа в замке зажигания в
положение ON); после этого она
должна погаснуть.ОСТОРОЖНО
Для максимальной эффектив
-ности работы ремней безо-пасности, оснащенных
преднатяжителями:
1. Ремень безопасности должен работать в соответствии с
требованиями и должен быть
нормально отрегулирован.
Ознакомьтесь со всей важной
информацией и мерами
безопасности, имеющими
отношение к обеспечению
безопасности людей,
находящихся в а втомобиле, - в
том числе к ремням
безопасности и подушкам
безопасности, - которые
приведены в данном
руководстве.
2. Водитель и пассажиры должны всегда быть
пристегнуты ремнями безопас
-ности должным образом.

Средства обеспечения безопасности автомобиля
34
334
3

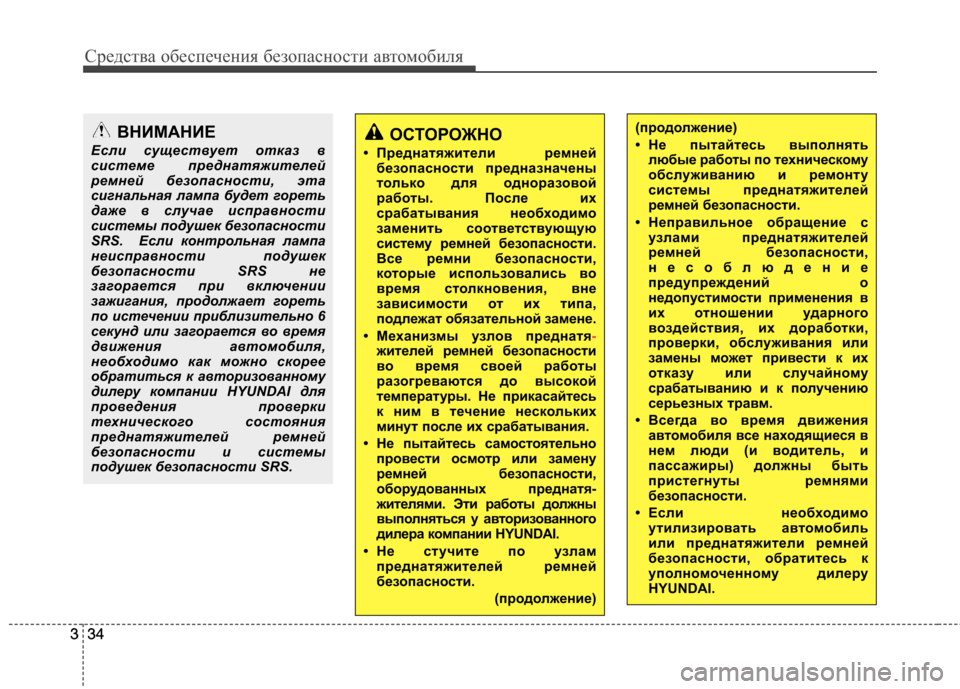

ОСТОРОЖНО
• Преднатяжители ремней безопасности предназначены
только для одноразовой
работы. После их
срабатывания необходимо
заменить соот ветствующую
систему ремней безопасности.
Все ремни безопасности,
которые использовались во
время столкновения, вне
зависимости от их типа,
подлежат обязательной замене.
• Механизмы узлов преднатя
-жителей ремней безопасности
во время своей работы
разогреваются до высокой
температуры. Не прикасайтесь
к ним в течение нескольких
минут после их срабатывания.
• Не пытайтесь самостоятельно провести осмотр или замену
ремней безопасности,
оборудованных преднатя-
жителями. Эти работы должны
выполняться у авторизованного
дилера компании HYUNDAI.
• Не стучите по узлам преднатяжителей ремней
безопасности.
(продолжение)
(продолжение)
• Не пытайтесь выполнятьлюбые работы по техничес кому
обслуживанию и ремонту
системы преднатяжителей
ремней безопасности.
• Неправильное обращение с узлами преднатяжителей
ремней безопасности,
несоблюдение
предупреждений о
недопустимости применения в
их отношении ударного
воздействия, их доработки,
проверки, обслуживания или
замены может привести к их
отказу или случайному
срабатыванию и к получению
серьезных травм.
• Всегда во время движения автом обиля все находящиеся в
нем люди (и водитель, и
пассажиры) должны быть
пристегнуты ремнями
безопасности.
• Если необходимо утилизировать а втомобиль
или преднатяжители ремней
безопасности, обратитесь к
уполномоченному дилеру
HYUNDAI.ВНИМАНИЕ
Если существует отказ в
системе преднатяжителей
ремней безопасности, эта
сигнальная лампа будет гореть
даже в случае исправности
системы подушек безопасности
SRS. Если контрольная лампа
неисправности подушек
безопасности SRS не
загорается при включении
зажигания, продолжает гореть
по истечении приблизительно 6
секунд или загорается во время
движения автомобиля,
необходимо как можно скорее
обратиться к авторизованному
дилеру компании HYUNDAI для
проведения проверки
технического состояния
преднатяжителей ремней
безопасности и системы
подушек безопасности SRS.

335
Средства обеспечения безопасности автомобиля
335

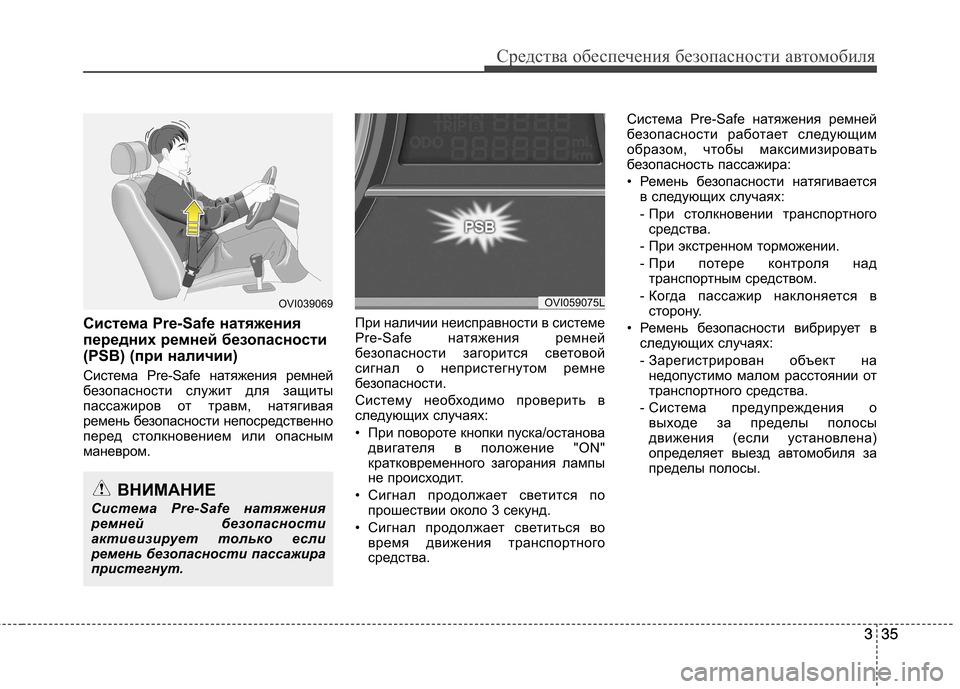

Система Pre-Safe натяжения
передних ремней безопасности
(PSB) (при наличии)
Система чe-Safe натяжения ремней
безопасности служит для защиты
пассажиров от травм, натягивая
ремень безопасности непосредственно
перед столкновением или опасным
маневром.
При наличии неисправности в системе
чe-Safe натяжения ремней
безопасности загорится световой
сигнал о непристегнутом ремне
безопасности.
Систему необходимо проверить в
следующих случаях:
• При повороте кнопки пуска/останова
двигателя в положение "ON"
кратковременного загорания лампы
не происходит.
• Сигнал продолжает светится по прошествии около 3 секунд.
• Сигнал продолжает светиться во время движения транспортного
средства. Система чe-Safe натяжения ремней
безопасности работает следующим
образом, чтобы максимизировать
безопасность пассажира:
• Ремень безопасности натягивается
в следующих случаях:
- При столкновении транспортногосредства.
- При экстренном торможении.
- При потере контроля над транспортным средством.
- Когда пассажир наклоняется в сторону.
• Ремень безопасности вибрирует в следующих случаях:
- Зарегистрирован объект нанедопустимо малом расстоянии от
транспортного средства.
- Система предупреждения о выходе за пределы полосы
движения (если установлена)
определяет выезд автомобиля за
пределы полосы.
OVI039069
ВНИМАНИЕ
Система Pre-Safe натяжения
ремней безопасности
активизирует только если
ремень безопасности пассажира
пристегнут.
OVI059075L
