2011 Hyundai Equus Инструкция по эксплуатации (in Russian)

Средства обеспечения безопасности автомобиля
44
344
3

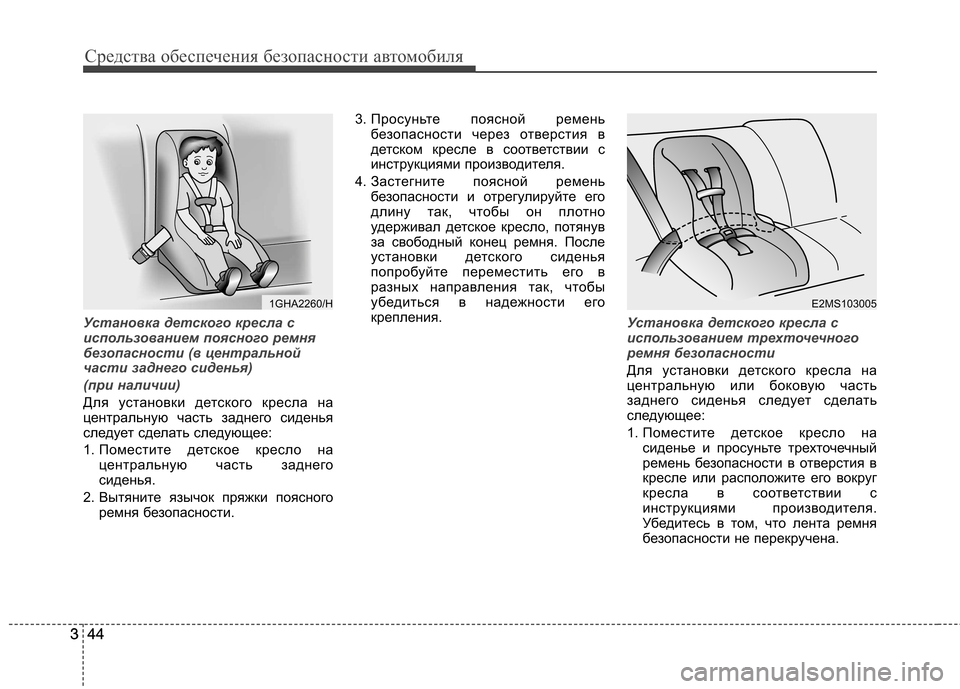

Установка детского кресла с
использованием поясного ремня
безопасности (в центральной
части заднего сиденья)
(при наличии)
Для установки детского кресла на
центральную часть заднего сиденья
следует сделать следующее:
1. Поместите детское кресло на
центральную часть заднего
сиденья.
2. Вытяните язычок пряжки поясного ремня безопасности. 3.
Просуньте поясной ремень
безопасности через отверстия в
детском кресле в соответствии с
инструкциями производителя.
4. Застегните поясной ремень безопасности и отрегулируйте его
длину так, чтобы он плотно
удерживал детское кресло, потянув
за свободный конец ремня. После
установки детского сиденья
попробуйте переместить его в
разных направления так, чтобы
убедиться в надежности его
крепления.
Установка детского кресла с
использованием трехточечного
ремня безопасности
Для установки детского кресла на
центральную или боковую часть
заднего сиденья следует сделать
следующее:
1. Поместите детское кресло насиденье и просуньте трехточечный
ремень безопасности в отверстия в
кресле или расположите его вокруг
кресла в соответствии с
инструкциями производителя.
Убедитесь в том, что лента ремня
безопасности не перекручена.
1GHA2260/HE2MS103005

345
Средства обеспечения безопасности автомобиля
345

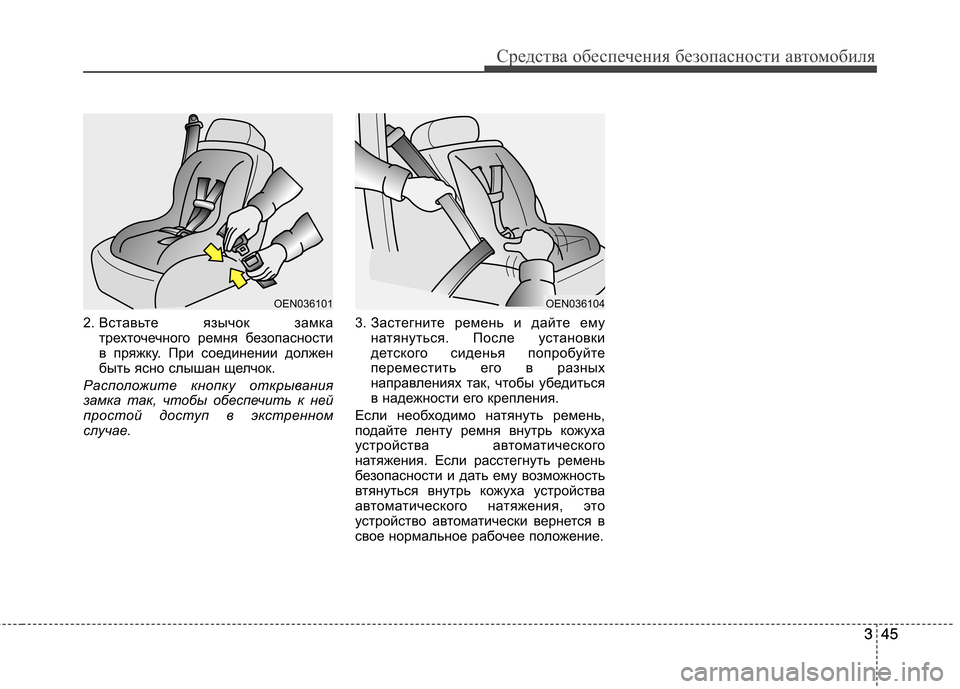

2.
Вставьте язычок замка
трехточечного ремня безопасности
в пряжку. При соединении должен
быть ясно слышан щелчок.
Расположите кнопку открывания
замка так, чтобы обеспечить к ней
простой доступ в экстренном
случае. 3. Застегните ремень и дайте ему
натянуться. После установки
детского сиденья попробуйте
переместить его в разных
направлениях так, чтобы убедиться
в надежности его крепления.
Если необходимо натянуть ремень,
подайте ленту ремня внутрь кожуха
устройства автоматического
натяжения. Если расстегнуть ремень
безопасности и дать ему возможность
втянуться внутрь кожуха устройства
автоматического натяжения, это
устройство автоматически вернется в
свое нормальное рабочее положение.
OEN036101OEN036104

Средства обеспечения безопасности автомобиля
46
346
3

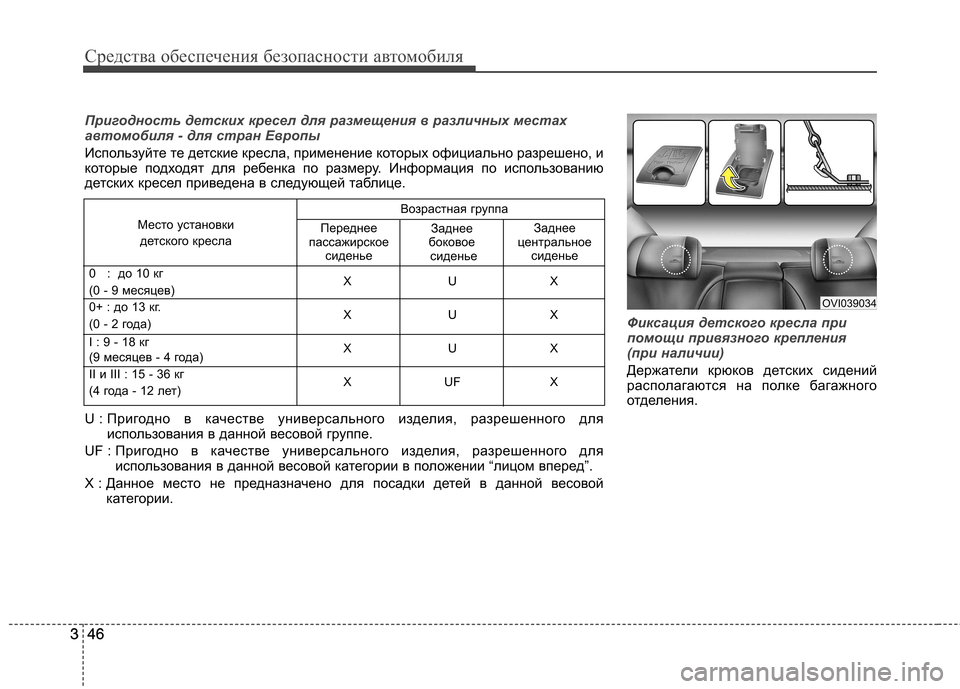

Фиксация детского кресла при
помощи привязного крепления
(при наличии)
Держатели крюков детских сидений
располагаются на полке багажного
отделения.
OVI039034
Пригодность детских кресел для размещения в различных мес тах
автомобиля - для стран Европы
Используйте те детские кресла, применение которых официал ьно разрешено, и
которые подходят для ребенка по размеру. Информация по использованию
детских кресел приведена в следующей таблице.
Возрастная группа
Место установки детского кресла
0 : до 10 кг XUX
(0 - 9 месяцев)
0+ : до 13 кг. XUX
(0 - 2 года)
I : 9 - 18 кг XUX
(9 месяцев - 4 года)
II и III : 15 - 36 кг XUFX
(4 года - 12 лет)
Переднее
пассажирское сиденье Заднее
боковое сиденье Заднее
центральное сиденье
U : Пригодно в качестве универсального изделия, разрешенн ого для
использования в данной весовой группе.
UF : Пригодно в качестве универсального изделия, разрешен ного для
использования в данной весовой категории в положении “л ицом вперед”.
X : Данное место не предназначено для посадки детей в д анной весовой
категории.

347
Средства обеспечения безопасности автомобиля
347

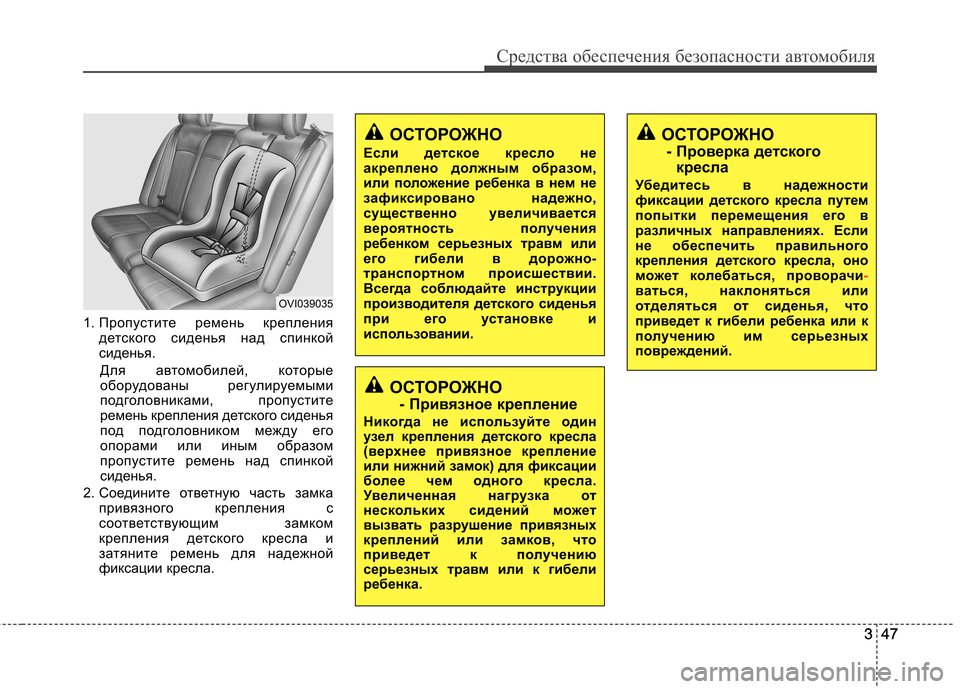

ОСТОРОЖНО- Проверка детского кресла
Убедитесь в надежности
фиксации детского кресла путем
попытки перемещения его в
различных направлениях. Если
не обеспечить правильного
крепления детского кресла, оно
может коле баться, проворачи
-ваться, наклоняться или
отделяться от сиденья, что
приведет к гибели ребенка или к
получению им серьезных
повреждений.
1. Пропустите ремень крепления
детского сиденья над спинкой
сиденья.
Для автомобилей, которые
оборудованы регулируемыми
подголовниками, пропустите
ремень крепления детского сиденья
под подголовником между его
опорами или иным образом
пропустите ремень над спинкой
сиденья.
2. Соедините ответную часть замка привязного крепления с
соответствующим замком
крепления детского кресла и
затяните ремень для надежной
фиксации кресла.
ОСТОРОЖНО
Если детское кресло не
акреплено должным образом,
или положение ребенка в нем не
зафиксировано надежно,
существенно увеличивается
вероятность получения
ребенком серьезных травм или
его гибели в дорожно-
транспортном происшествии.
Всегда соблюдайте инструкции
производителя детского сиденья
при его установке и
использовании.
ОСТОРОЖНО - Привязное крепление
Никогда не используйте один
узел крепления детского кресла
(верхнее привязное крепление
или нижний замок) для фиксации
более чем одного кресла.
Увеличенная нагрузка от
нескольких сидений может
вызвать разрушение привязных
креплений или замков, что
приведет к получению
серьезных травм или к гибели
ребенка.
OVI039035

Средства обеспечения безопасности автомобиля
48
348
3

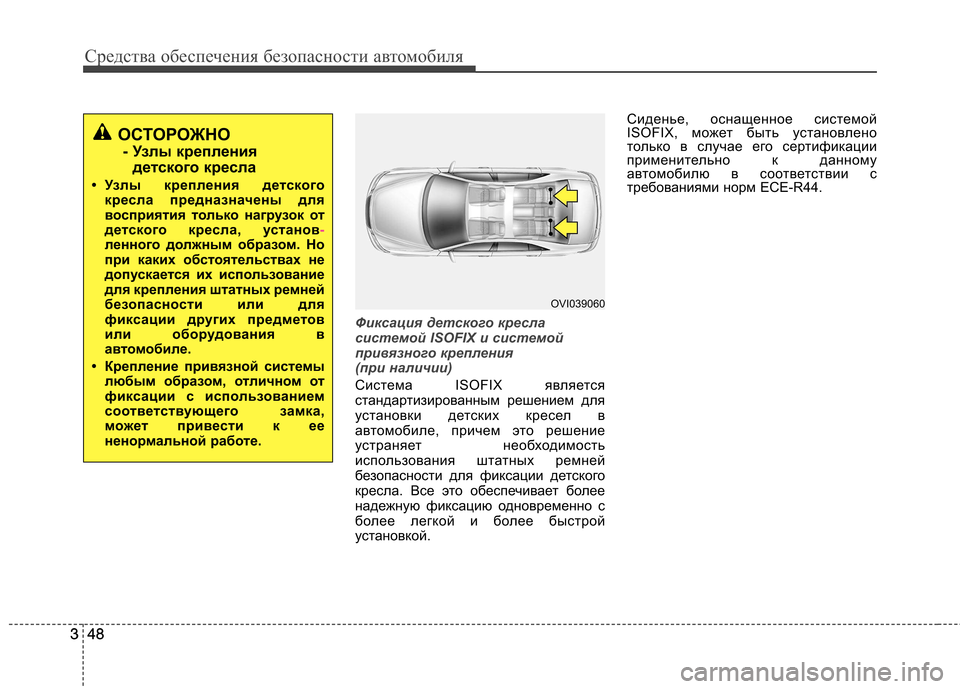

Фиксация детского кресла
системой ISOFIX и системой
привязного крепления
(при наличии)
Система ISOFIX является
стандартизированным решением для
установки детских кресел в
автомобиле, причем это решение
устраняет необходимость
использования штатных ремней
безопасности для фиксации детского
кресла. Все это обеспечивает более
надежную фиксацию одновременно с
более легкой и более быстрой
установкой. Сиденье, оснащенное системой
ISOFIX, может быть установлено
только в случае его сертификации
применительно к данному
автомобилю в соответствии с
требованиями норм ECE-R44.
ОСТОРОЖНО
- Узлы крепления детского кресла
• Узлы крепления детского кресла предназначены для
восприятия только нагрузок от
детского кресла, установ
-ленного должным образом. Но
при каких обстоятельствах не
допускается их использование
для крепления штатных ремней
безопасности или для
фиксации других предметов
или оборудования в
автом обиле.
• Крепление привязной системы любым образом, отличном от
фиксации с использованием
соответствующего замка,
может привести к ее
ненормальной работе.
OVI039060

349
Средства обеспечения безопасности автомобиля
349
ОСТОРОЖНО
При использовании имеющейся
на автом обиле системы ISOFIX
для установки детского кресла на
заднем сиденье а втомобиля, все
неиспользуемые металлические
части замков ремней
безопасности должны быть
соединены со своими пряжками,
а сами ремни безопасности
должны быть расположены за
спинкой детского кресла так,
чтобы ребенок не мог дотянуться
до свободных частей ремней
безопасности и схватить их.
Незафиксированные части
замков ремней безопасности
могут дать ребенку возможность
дотянуться до свободных частей
ремней безопасности, что может
привести к удушью и к
серьезным травмам или гибели
ребенка, находящегося в детском
кресле.

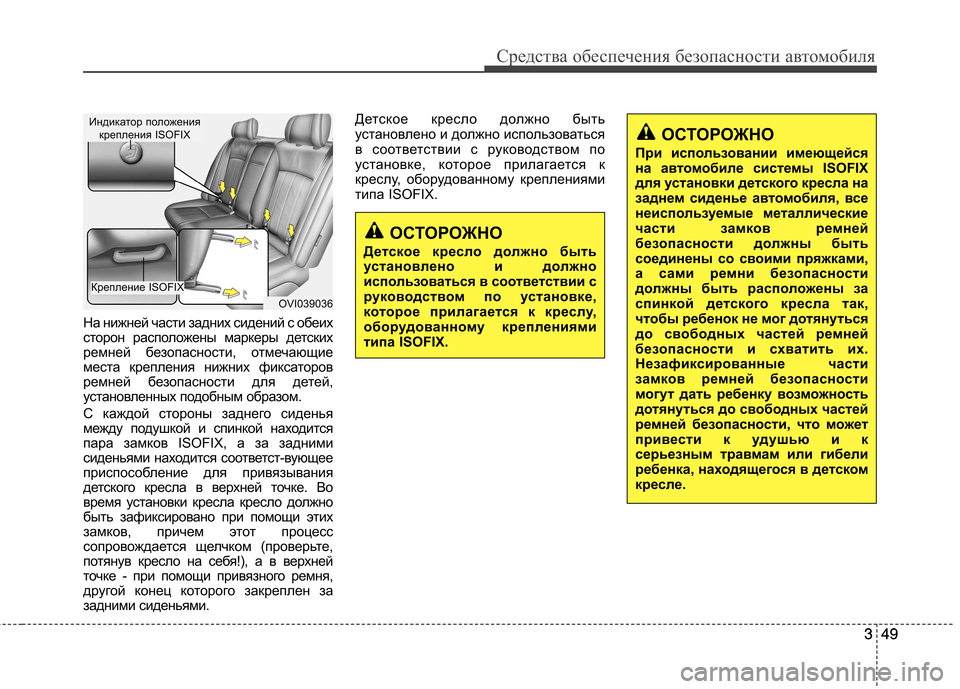

На нижней части задних сидений с обеих
сторон расположены маркеры детских
ремней безопасности, отмечающие
места крепления нижних фиксаторов
ремней безопасности для детей,
установленных подобным образом.
С каждой стороны заднего сиденья
между подушкой и спинкой находится
пара замков ISOFIX, а за задними
сиденьями находится соответст-вующее
приспособление для привязывания
детского кресла в верхней точке. Во
время установки кресла кресло должно
быть зафиксировано при помощи этих
замков, причем этот процесс
сопровождается щелчком (проверьте,
потянув кресло на себя!), а в верхней
точке - при помощи привязного ремня,
другой конец которого закреплен за
задними сиденьями. Детское кресло должно быть
установлено и должно использоваться
в соответствии с руководством по
установке, которое прилагается к
креслу, оборудованному креплениями
типа ISOFIX.
ОСТОРОЖНО
Детское кресло должно быть
установлено и должно
использоваться в соответствии с
руководством по установке,
которое прилагается к креслу,
оборудованному креплениями
типа ISOFIX.
OVI039036
Крепление ISOFIX
Индикатор положения крепления ISOFIX

Средства обеспечения безопасности автомобиля
50
350

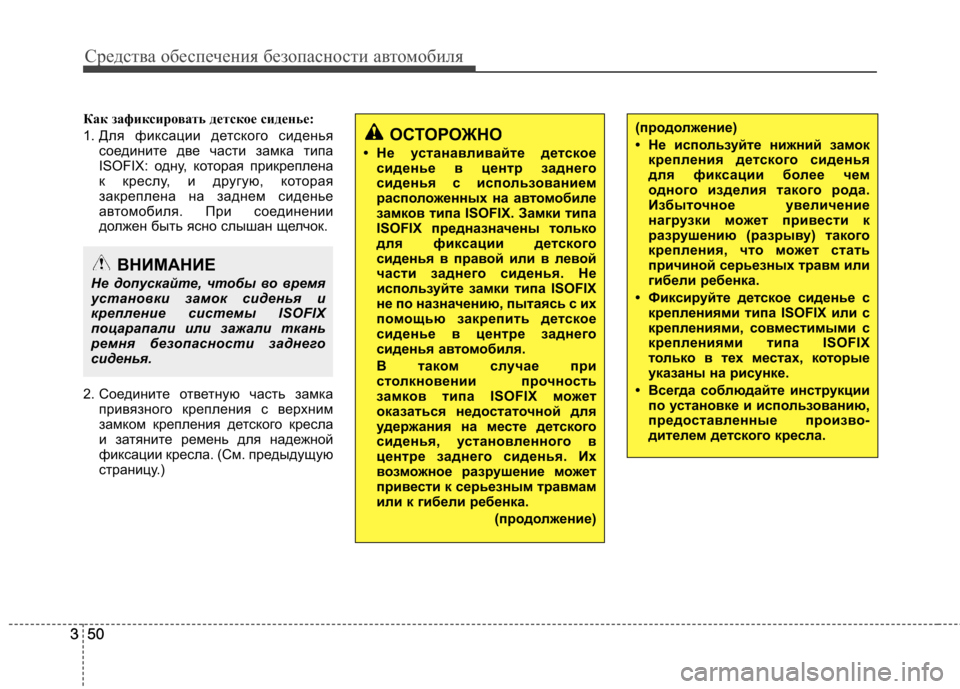

3 Как зафиксировать детское сиденье:
1. Для фиксации детского сиденья
соедините две части замка типа
ISOFIX: одну, которая прикреплена
к креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.
2. Соедините ответную часть замка привязного крепления с верхним
замком крепления детского кресла
и затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)
ОСТОРОЖНО
• Не устанавливайте детское сиденье в центр заднего
сиденья с использованием
распо ложенных на а втомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья а втомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.
(продолжение)
ВНИМАНИЕ
Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.
(продолжение)
• Не используйте нижний замок крепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки может привести к
разрушению (разрыву) такого
крепления, что может стать
причиной серьезных травм или
гибели ребенка.
• Фиксируйте детское сиденье с креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.
• Всегда соблюдайте инструкции по установке и использованию,
предоставленные произво-
дителем детского кресла.

351
Средства обеспечения безопасности автомобиля
351
Заднее боковое
сиденье (сторона пассажира)
Заднее боковое
сиденье (сторона водителя)
Переднее
пассажирское сиденье
Крепление
(фиксирующее устройство)
Размер
Весовая группа
Переносные
детские сиденья
0 : до 10 кг
0+ : до 13 кг
I : от 9 до 18 кг Заднее
центральное сиденье
Расположение ISOFIX в автомобиле

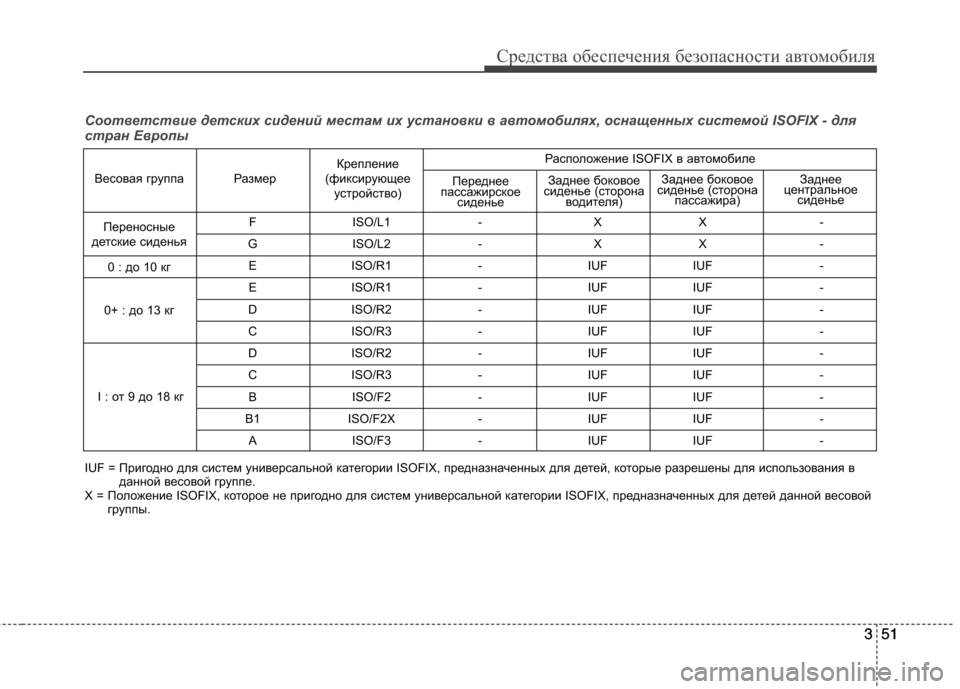

Соответствие детских сидений местам их установки в автом
обилях, оснащенных системой ISOFIX - для
стран Европы
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
IUF = Пригодно для систем универсальной категории ISOFIX, п редназначенных для детей, которые разрешены для использования в
данной весовой группе.
X = Положение ISOFIX, которое не пригодно для систем универ сальной категории ISOFIX, предназначенных для детей данной весовой
группы.
