2011 Hyundai Azera Manual do proprietário (in Portuguese)

1
51
CARACTERÍSTICAS DO SEU HYUNDAI
o Siga sempre as instruções deinstalação e uso fornecidas pelo fabricante da cadeira infantil.
OED030300
B180B02NF-GAT Cinto de segurança com pré- tensionador (Se equipado) O seu veículo Hyundai é equipado com cintos de segurança com pré-ten- sionador do banco do motorista e dopassageiro dianteiro. O pré-tensiona- dor tem como objetivo assegurar que o cinto fique bem ajustado ao corpo doocupante em certas colisões frontais. Os cintos de segurança com pré-ten- sionador podem ser ativados jun-tos com os
airbags.
Em frenagens bruscas, ou quando oocupante tenta se inclinar rapidamen- te para frente, o retrator do cinto de segurança travará na posição.
!
Em certas colisões frontais, o pré- tensionador será ativado e puxará ocinto contra o corpo do ocupante. O pré-tensionador do fecho também pu- xará o cinto para dentro. Se, na ativação do pré-tensionador, o sistema detectar tensão excessiva do cinto de segurança do banco do motoris-ta ou do passageiro, o limitador de carga dentro do pré-tensionador irá liberar par- te da pressão no cinto afetado. ATENÇÃO:
Não coloque objetos nas proximi-dades do fecho. Isso pode afetar adversamente o pré-tensionador, podendo aumentar o risco de feri-mentos no caso de uma colisão.

1CARACTERÍSTICAS DO SEU HYUNDAI
52
!
B180B01TG
1
2
3
4
ADVERTÊNCIA:
Para usufruir ao máximo os bene- fícios do cinto de segurança com pré-tensionador:
1. Use o cinto de segurança corre- tamente.
2. Ajuste os cintos de segurança na posição correta.
O sistema pré-tensionador do cinto de segurança consiste principalmente dos seguintes componentes, cujas localiza- ções são identificadas na ilustração:
1. Luz de advertência do
airbag SRS
2. Conjunto do pré-tensionador do
retrator
3. Módulo de controle do SRS
4. Conjunto do pré-tensionador do fecho
(Se equipado) NOTA:
o Em certas colisões frontais, tan-
to o cinto de segurança com pré- tensionador do banco do moto-rista quanto do passageiro serão ativados. Os cintos de segurança com pré-tensionador podem serativados juntos com os
airbags.
o Quando os cintos de segurança
com pré-tensionador são ativados,um ruído alto poderá ser ouvido e uma poeira fina, semelhante à fu- maça, poderá ser vista no compar-timento de passageiros. Estas são condições normais de operação e não são perigosas.
o Apesar de ser inofensiva, a poeira fina pode provocar irritação dapele e não deve ser inalada porlongos períodos. Lave todas as partes expostas, após um aciden- te em que os cintos de segurançacom pré-tensionador tenham sido ativados.
Airbag do motoristaAirbag do
passageiro

1
53
CARACTERÍSTICAS DO SEU HYUNDAI
!!ATENÇÃO:
o Ao ligar a chave de ignição a luz de advertência do
airbag e
pré-tensionador acende no pai- nel de instrumentos por aproxi- madamente 6 segundos e a se-guir apaga.
o Se o cinto de segurança com pré-
tensionador não estiver funcio-nando corretamente, a luz de advertência permanecerá acesa, mesmo se o
airbag SRS não apre-
sentar problema. Se, ao ligar a chave de ignição, a luz de adver- tência do
airbag SRS não acen-
der, ou piscar por um segundo e permanecer acesa após acender por aproximadamente 6 segun-dos, ou acender ao começar a colocar o veículo em movimento, procure um Revendedor Hyundaipara inspecionar o pré-tensiona- dor do cinto de segurança ou o sistema
airbag SRS o quanto an-
tes possível.
AIR
BAG
ADVERTÊNCIA:
o Os pré-tensionadores foram pro- jetados para operar apenas uma vez. Após a ativação, os cintos de segurança com pré-tensionado- res devem ser substituídos. To-dos os cintos de segurança, de qualquer tipo, sempre devem ser substituídos após terem sido usa-dos em uma colisão.
o Os mecanismos do conjunto do
cinto de segurança com pré- tensionador ficam quentes du- rante ativação. Não toque nosconjuntos dos cintos de seguran- ça com pré-tensionadores após terem sido ativados, aguarde vá-rios minutos antes de fazer isto.
o Não tente inspecionar ou substi-
tuir os cintos de segurança compré-tensionadores. Isto deve ser feito por um Revendedor Hyundai.
o Não bata nos conjuntos dos cin- tos de segurança com pré-tensio-nadores. o Não tente consertar ou reparar o
sistema do pré-tensionador do sistema de segurança de manei-ra nenhuma.
o O manuseio incorreto dos con-
juntos dos pré-tensionadores docinto de segurança, a não obser- vação das advertências para não bater, modificar, inspecionar,substituir, consertar ou reparar esses conjuntos pode levar ao funcionamento incorreto ou ati-vação acidental e ferimentos sé- rios.
o Use sempre os cintos de segu- rança ao conduzir ou viajar no veículo.
o Se o veículo ou pré-tensor do cinto de segurança precisar serdescartado, entre em contato comum revendedor autorizado Hyundai.

1CARACTERÍSTICAS DO SEU HYUNDAI
54
B240D01TG-GAT (Se equipado)
SISTEMA SUPLEMENTAR DE SEGURANÇA (AIRBAG)
1.Airbag do motorista
2.
Airbag do passageiro
3.
Airbag lateral dianteiro
4.
Airbag lateral traseiro
5.
Airbag de cortina
B240D01TG

1
55
CARACTERÍSTICAS DO SEU HYUNDAI
!ADVERTÊNCIA:
o O sistema suplementar de segu- rança SRS foi projetado para fun- cionar em conjunto com os cin- tos de segurança de três pontosdo banco do motorista e do pas- sageiro, e não para substituí-los. Portanto, use sempre os cintosde segurança quando o veículo está em movimento. Os
airbags
inflam apenas em certas condi- ções de impacto frontal onde a força é suficiente para causar fe- rimentos aos ocupantes do veí-culo.
B240A01TG
o O SRS foi projetado para disparar
os
airbags apenas quando a força
do impacto for suficientemente
severo e o ângulo de impacto for menor que 30° em relação ao eixo longitudinal do veículo e não irádisparar em impactos laterais, tra- seiros ou capotagens. Além dis- so, os
airbags serão disparados
apenas uma vez. Portanto, use sempre os cintos de segurança.
o Os
airbags dianteiros não têm
como objetivo disparar em im-pactos laterais, impactos trasei- ros ou em capotagens.Além disso, os
airbags não serão
disparados em impactos frontaisabaixo do limiar de velocidade dedisparo.
o O motorista deve sentar-se em
uma posição confortável o maisdistante possível do
airbag. Se
você estiver sentado muito próxi-mo do
airbag, durante um dispa-
ro, o mesmo poderá causar feri- mentos sérios ou fatais.
Airbag Dianteiro do Motorista
B240A02NF-GAT
Airbag Dianteiro do Motorista e
do Passageiro Seu Hyundai está equipado com um Sistema Suplementar de Proteção(SRS) e cinto de segurança diagonal/ subabdominal para o assento do motorista e do passageiro dianteiro. Asindicações da presença do sistema são as letras “SRS AIRBAG” embutidas na tampa da almofada do
airbag no
volante de direção e da almofada do painel dianteiro do passageiro acima do porta-luvas. O SRS Hyundai consiste de
airbags
instalados sob as tampas da almofada no centro do volante de direção e no painel dianteiro do passageiro acima do porta-luvas. O SRS tem como objetivo proporcionar proteção adicional aomotorista do veículo ou ao passageiro dianteiro além da proteção oferecida pelo próprio cinto de segurança, nocaso de uma colisão frontal. NOTA: Leia as informações sobre o SRS contidas nas etiquetas fornecidasna parte posterior do pára-sol.

1CARACTERÍSTICAS DO SEU HYUNDAI
56
B240B01L
B240B01NF-GAT Componentes e Funções do SRS
O SRS consiste dos seguintes compo- nentes:
- Módulo do
airbag dianteiro do moto-
rista
- Módulo do
airbag dianteiro do pas-
sageiro
- Almofada para os joelhos
- Luz de advertência do SRS (SRI)
- Módulo de controle do SRS
(SRSCM)

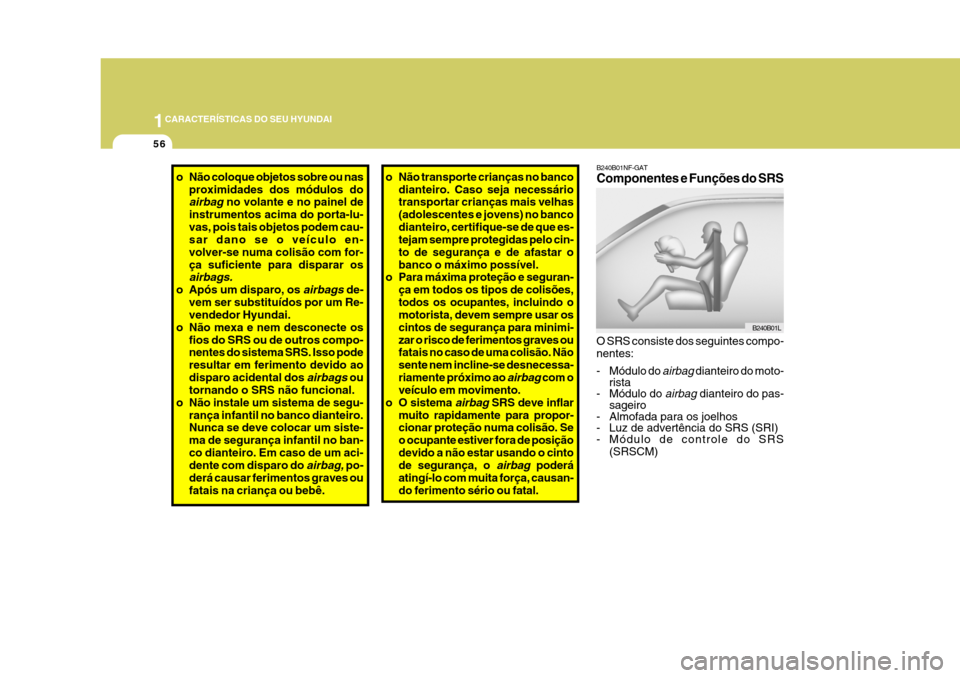

o Não coloque objetos sobre ou nas
proximidades dos módulos do
airbag no volante e no painel de
instrumentos acima do porta-lu- vas, pois tais objetos podem cau- sar dano se o veículo en- volver-se numa colisão com for-ça suficiente para disparar os
airbags.
o Após um disparo, os airbags de-
vem ser substituídos por um Re- vendedor Hyundai.
o Não mexa e nem desconecte os
fios do SRS ou de outros compo-nentes do sistema SRS. Isso pode resultar em ferimento devido aodisparo acidental dos
airbags ou
tornando o SRS não funcional.
o Não instale um sistema de segu-
rança infantil no banco dianteiro. Nunca se deve colocar um siste- ma de segurança infantil no ban-co dianteiro. Em caso de um aci- dente com disparo do
airbag, po-
derá causar ferimentos graves ou fatais na criança ou bebê. o Não transporte crianças no banco
dianteiro. Caso seja necessário transportar crianças mais velhas (adolescentes e jovens) no bancodianteiro, certifique-se de que es- tejam sempre protegidas pelo cin- to de segurança e de afastar obanco o máximo possível.
o Para máxima proteção e seguran-
ça em todos os tipos de colisões,todos os ocupantes, incluindo o motorista, devem sempre usar os cintos de segurança para minimi-zar o risco de ferimentos graves ou
fatais no caso de uma colisão. Não
sente nem incline-se desnecessa- riamente próximo ao
airbag com o
veículo em movimento.
o O sistema
airbag SRS deve inflar
muito rapidamente para propor- cionar proteção numa colisão. Se o ocupante estiver fora de posiçãodevido a não estar usando o cinto de segurança, o
airbag poderá
atingí-lo com muita força, causan- do ferimento sério ou fatal.

1
57
CARACTERÍSTICAS DO SEU HYUNDAI
B240B03L
B240B02L
O SRSCM monitora continuamente to- dos os componentes enquanto a igni-ção está ligada, a fim de determinar se a severidade de um impacto frontal, ou quase frontal, tem força suficiente paraque o
airbag seja disparado.
A luz de advertência do SRS (SRI), nopainel de instrumentos, acenderá por aproximadamente 6 segundos após girar a chave de ignição para a posiçãoON (ligado) ou após acionar o motor e, em seguida o SRI deve apagar-se. Os módulos do
airbag estão localiza-
dos no centro do volante de direção e na almofada do painel dianteiro acimado porta-luvas. Ao detectar um impac- to frontal considerável, o SRSCM dis- para automaticamente os
airbags.
Durante o disparo, costuras destacá-veis moldadas diretamente nas tam-pas das almofadas se separam sob pressão da expansão dos
airbags. A
abertura posterior das tampas permite inflar totalmente os
airbags.
A combinação da bolsa de ar (airbags)
e o cinto de segurança, usado correta- mente, diminui a velocidade de movi- mento do corpo para frente, reduzindoassim o risco de ferimentos na cabeça e no peito. Após inflar completamente, o
airbag
começa a desinflar, possibilitando ao motorista manter a visibilidade à frente.

1CARACTERÍSTICAS DO SEU HYUNDAI
58
!
Airbag Dianteiro do Passageiro
B240B05LB240B01TG
Airbag Dianteiro do Passageiro
! ADVERTÊNCIA:
o Quando o SRS for disparado, um ruído alto poderá ser ouvido e uma poeira fina será liberada em todo o veículo. Essas condiçõessão normais e não são perigosas. No entanto, a poeira fina gerada durante o disparo do
airbag pode
causar irritação da pele. Lave to- das as partes do corpo expostas com água morna e sabão neutroapós um acidente com disparo dos
airbags.
o O SRS funciona somente com a chave de ignição na posição ON (ligado).Se o SRS não estiver funcionan- do corretamente,
(1)A luz de advertência SRI do SRS não irá acender ao girar achave de ignição para a posi- ção ON (ligado) ou após o aci-onamento do motor.
(2) A luz de advertência do SRS irá
piscar por um segundo e per-manecer acesa por aproxima- damente 6 segundos ao girar a chave de ignição para a posi-
ATENÇÃO:
o Não instale e nem coloque aces- sórios (porta-copo, porta-casse- te, adesivo, etc.) na almofada do painel acima do porta-luvas emveículos equipados com
airbag.
Tais objetos podem se transfor-mar em projéteis perigosos e cau-sar ferimentos no caso do dispa- ro do
airbag.
o Ao instalar um desodorizador deambiente com recipiente de líqui-do no interior do veículo, não o coloque próximo ao painel de ins-trumentos nem sobre a superfí- cie da almofada do painel diantei- ro. Caso ocorra algum vazamen- to do desodorizador de ambiente nessas áreas (painel de instru- mentos, almofada do painel dian-teiro ou ventilador), estas peças poderão ser danificadas. Se o lí- quido do desodorizador vazarpara essas áreas, lave-as imedia- tamente com água.
