2011 Hyundai Azera Manual do proprietário (in Portuguese)

6 MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
24
NOTA:
o Um ruído áspero da bomba dadireção hidráulica poderá ser ouvido imediatamente apósacionar o motor em condições extremamente frias (abaixo de - 20°C). Se o ruído parar durante oaquecimento, não há qualquer anomalia no sistema. Isto se deve a uma característica do fluido dadireção hidráulica em condições extremamente frias.
o Não acione o motor quando o reservatório de fluido da direçãohidráulica estiver vazio.
G240A01A-AAT MANGUEIRAS DA DIREÇÃO HIDRÁULICA Sugere-se que as conexões das man- gueiras da direção hidráulica sejam verificadas quanto a vazamento a in- tervalos regulares. As mangueiras da direção hidráulica devem ser substi- tuídas no caso de rachaduras superfi- ciais, dilatação, ruído ou pontos des- gastados. A deterioração da manguei- ra pode causar falha prematura.SUBSTITUIÇÃO DAS LÂMPADAS
! ATENÇÃO:
o Mantenha as lâmpadas afastadas do contato com produtos de pe- tróleo como óleo, gasolina, etc.
o Substitua as lâmpadas equipa-
das do tipo LED como um conjun-to.
o Se não tiver as ferramentas
necessárias, as lâmpadascorrectas e conhecimentos suficientes, contacte um Reparador Autorizado hyundai.Em muitos casos, é difícil substituir lâmpadas das luzes do veículo, visto ser necessárioremover outras peças do veículo antes de chegar a uma lâmpada. Isto acontece em especial se tiverde remover o conjunto do farol para aceder à(s) lâmpada(s). A remoção/instalação do conjuntodos faróis pode resultar em danos no veículo.
G260A01TG-GAT Antes de substituir uma lâmpada, cer- tifique-se de que o interruptor de igni- ção esteja na posição OFF (desliga- do).O próximo parágrafo mostra como acessar as lâmpadas para que pos- sam ser trocadas. Substitua a lâmpa-da queimada por outra de mesma potência nominal em watts. Consulte a página 6-34 quanto às des-crições da potência em watts.

6
MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
25
!
ATENÇÃO:
o O alinhamento dos faróis deve ser verificado por um Revende- dor Hyundai após a substituiçãodas lâmpadas.
o Após dirigir em uma chuva forte
ou lavar o veículo as lentes dosfaróis e lanternas podem emba- çar. Esta condição é causada pela diferença de temperatura interna e externa e não indica um proble- ma com o veículo. Se houver in-filtração de água dentro do farol solicite a um Revendedor Hyundai para inspecionar o sistema.
G270A02TG-GAT FARÓIS E FARÓIS DE NEBLINA
!ADVERTÊNCIA: Luzes de médios dosfaróis HID (se equipado)
Não tente substituir ou examinar as luzes de médios (lâmpada XENON) devido ao perigo de choque eléctrico. Se os médios (lâmpada XENON) nãofuncionarem, dirija-se a um concessionário Hyundai autorizado. NOTA: As lâmpadas HID têm um melhor desempenho quando comparadascom as lâmpadas de halogéneo. Os fabricantes estimam que as lâmpadas HID durem cerca de duas vezes mais,ou mesmo mais, do que as lâmpadas de halogéneo, dependendo da sua frequência de utilização. Em algumponto do tempo de vida útil do veículo, as lâmpadas terão, provavelmente, de ser substituídas.Ligar e desligar as lâmpadas repetidamente, mais do que o previsto numa utilização normal,poderá reduzir o tempo de vida das lâmpadas HID. As lâmpadas HID não falham do mesmo modo que aslâmpadas incandescentes de halogéneo. Se um farol se desligar após um determinado período defuncionamento para, logo de imediato, se reacender, assim que premir o interruptor do farol, éprovável que a lâmpada HID tenha de ser substituída. Os componentes da iluminação HID são mais complexosdo que as lâmpadas de halogéneo, encarecendo, assim, os custos de substituição.

6 MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
26
Faróis
Instruções para substituição:
1. Deixe a lâmpada esfriar. Use prote- ção para os olhos.
2. Abra o capô e desconecte o terminal negativo (–) da bateria.
3. Sempre segure a lâmpada pela base de plástico, evite tocar no vidro.
Farol (Facho alto) Farol(Facho baixo)
OTG050101Farol de Neblina
OTG070748LOTG070749L
4. Retire o parafuso sob o arco da roda. 5. Puxe o pára-choques para fora.

6
MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
27
9. Gire a tampa de plástico no sentido anti-horário e remova-a.
10. Desconecte o conector da base da lâmpada na parte posterior do farol.
11. Empurre a mola da lâmpada para removê-la.
12. Remova a capa de proteção da
lâmpada de reposição e instale a nova lâmpada combinando a base de plástico com o furo do farol. Reinstale a mola da lâmpada ereconecte o conector.
13. Use a capa de proteção e a caixa
para descartar a lâmpada usada.
14. Verifique o alinhamento correto do farol.
6. Com uma chave de tamanho corre-
to, remova os parafusos e a porca de fixação do conjunto do farol.
7. Desconecte o conector da parte pos- terior do farol.
OTG070114OTG070116OTG070750L
8. Puxe o conjunto do farol para fora da dianteira do veículo.

6 MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
28

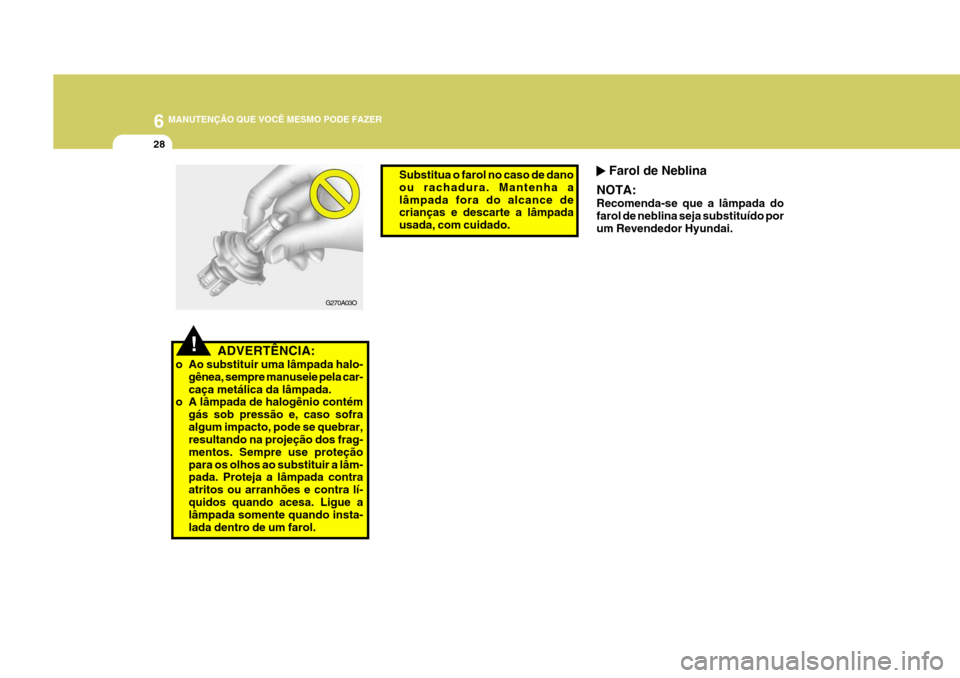

Farol de Neblina
NOTA: Recomenda-se que a lâmpada do farol de neblina seja substituído porum Revendedor Hyundai.
!
G270A03O
ADVERTÊNCIA:
o Ao substituir uma lâmpada halo- gênea, sempre manuseie pela car- caça metálica da lâmpada.
o A lâmpada de halogênio contém
gás sob pressão e, caso sofraalgum impacto, pode se quebrar, resultando na projeção dos frag- mentos. Sempre use proteçãopara os olhos ao substituir a lâm- pada. Proteja a lâmpada contra atritos ou arranhões e contra lí-quidos quando acesa. Ligue a lâmpada somente quando insta- lada dentro de um farol.
Substitua o farol no caso de dano ou rachadura. Mantenha alâmpada fora do alcance de crianças e descarte a lâmpada usada, com cuidado.

6
MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
29
OTG070120
G275A01TG-GAT LUZ INDICADORA DE DIREÇÃO DIANTEIRA
1. Abra o capô e desconecte o termi-
nal negativo (–) da bateria.
2. Gire a roda interna até que o aloja- mento da roda fique visível.
3. Remova os parafusos de retenção da tampa com uma chave phillips e abra a tampa. 4. Retire a lâmpada da base giran-
do-a no sentido anti-horário.
5. Instale a lâmpada nova.
HTG5046 G270D02TG-GAT LANTERNA COMBINADA TRASEIRA
Luz de Freio/Traseira
NOTA: A luz de freio/traseira deve ser subs- tituída por um Revendedor Hyundai, por ser do tipo LED (Diodo Emissor de Luz).
Luz de freio/ traseira Luz traseira
Luz indicadora dedireção Luz de neblina(Se equipado)
Luz de ré
OTG070745L

6 MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
30
OTG070112
OTG079101
OTG040836
XX
XX
X Luz Indicadora de Direção
1. Abra a tampa do porta-malas. XX
XX
X Luz de Ré
1. Abra a tampa do porta-malas.
2. Abra a tampa de serviço do porta- malas, puxando a maçaneta da cobertura. 3. Para substituir a luz indicadora de
direção, remova-a da base e instalea lâmpada nova. 2. Com uma chave phillips, solte os
parafusos de fixação e remova oacabamento da tampa do porta- malas.

6
MANUTENÇÃO QUE VOCÊ MESMO PODE FAZER
31
Luz de Neblina Traseira (Se equipado)
NOTA: A luz de neblina traseira deve ser substituída por um Revendedor Hyundai, por ser do tipo LED (DiodoEmissor de Luz).
3. Para substituir a luz de ré, remova o
soquete girando-o no sentido anti-horário.
4. Instale a nova lâmpada. G270C01TG-GAT LUZ DO PORTA-MALAS
1. Abra a tampa do porta-malas.
2. Remova a tampa da luz do porta-
malas no porta-objetos traseiro, pressionando a trava.
OTG070115
OTG070113
G270C01MC
3. Substitua por uma lâmpada nova.
