3. Scollegare la lampada dal connettore cablaggio equindi collegare la lampada di ricambio.
Non toccare le lampade di ricambio con
le dita. Il contatto con olio riduce sensi-
bilmente la durata utile della lampada. In
caso di contatto della lampada con superfici ole-
ose, pulirla con alcol.
4. Montare il complessivo lampada e connettore nel- l'alloggiamento proiettore e ruotare di
1∕4di giro in
senso orario per bloccarlo in sede.
PROIETTORE FENDINEBBIA ANTERIORE
NOTA: ruotare verso destra il volante se si deve
sostituire la luce anteriore sinistra del fendinebbia, e a
sinistra per sostituire la luce anteriore destra del fen-
dinebbia, in modo da agevolare l'accesso alla parte
anteriore del passaruota.
1. Rimuovere gli elementi che servono a fissare il pannello di accesso del passaruota anteriore infe-
riore e rimuovere il pannello di accesso.
2. Rimuovere il connettore elettrico dall'alloggio del fendinebbia. (fig. 153)
3. Afferrare saldamente la lampadina tenendola sui due fermi laterali, stringere i fermi e sganciare la lampa-
dina dalla parte posteriore dell'alloggiamento del
fendinebbia anteriore.
4. Estrarre la lampadina dall'apertura a incastro nell'al- loggiamento tirandola in direzione rettilinea. 5. Allineare le linguette della lampadina di ricambio
fendinebbia anteriore alle scanalature nella fascia
dell'apertura lampadina sulla parte posteriore del-
l'alloggiamento del fendinebbia anteriore.
Non toccare le lampade di ricambio con
le dita. Il contatto con olio riduce sensi-
bilmente la durata utile della lampada. In
caso di contatto della lampada con superfici ole-
ose, pulirla con alcol.
6. Inserire la lampadina nell'alloggiamento finché le linguette non si innestano nelle scanalature della fascia.
7. Inserire la lampadina nell'alloggiamento in maniera decisa e regolare finché entrambi i fermi sui lati non
scattano saldamente in posizione.
(fig. 153)
226
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISOIN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

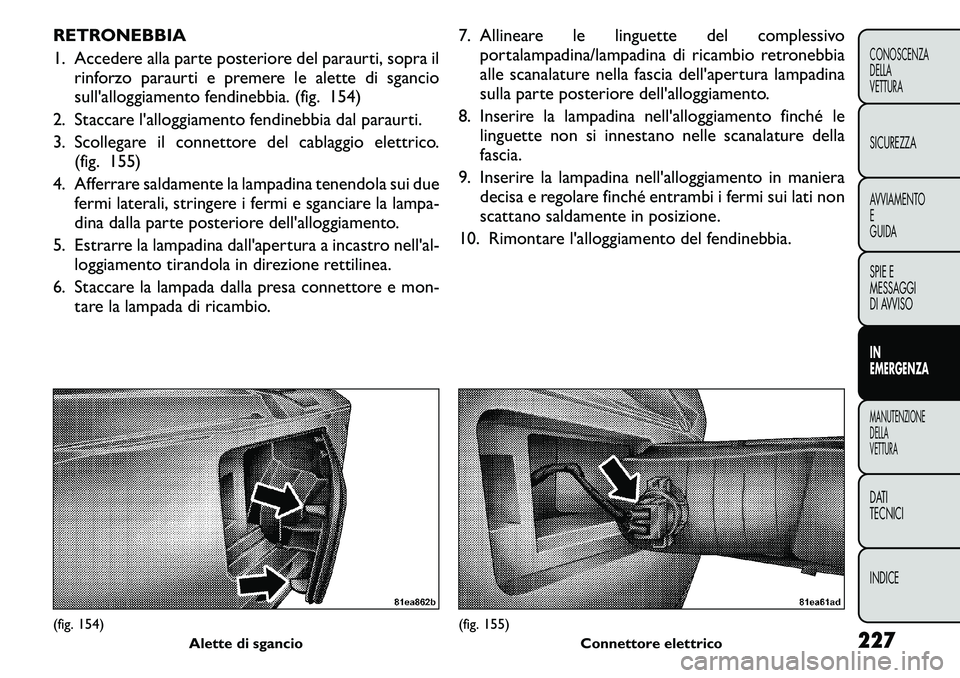

RETRONEBBIA
1. Accedere alla parte posteriore del paraurti, sopra ilrinforzo paraurti e premere le alette di sgancio
sull'alloggiamento fendinebbia. (fig. 154)
2. Staccare l'alloggiamento fendinebbia dal paraurti.
3. Scollegare il connettore del cablaggio elettrico. (fig. 155)
4. Afferrare saldamente la lampadina tenendola sui due fermi laterali, stringere i fermi e sganciare la lampa-
dina dalla parte posteriore dell'alloggiamento.
5. Estrarre la lampadina dall'apertura a incastro nell'al- loggiamento tirandola in direzione rettilinea.
6. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio. 7. Allineare le linguette del complessivo
portalampadina/lampadina di ricambio retronebbia
alle scanalature nella fascia dell'apertura lampadina
sulla parte posteriore dell'alloggiamento.
8. Inserire la lampadina nell'alloggiamento finché le linguette non si innestano nelle scanalature dellafascia.
9. Inserire la lampadina nell'alloggiamento in maniera decisa e regolare finché entrambi i fermi sui lati non
scattano saldamente in posizione.
10. Rimontare l'alloggiamento del fendinebbia.(fig. 154) Alette di sgancio
(fig. 155)Connettore elettrico 227
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTOE
GUIDASPIE E
MESSAGGI
DI AVVISOIN EMERGENZAMANUTENZIONE DELLAVETTURADATITECNICI INDICE

RIPETITORE LATERALE
I ripetitori laterali si trovano in entrambi i pannelli del
parafango anteriore.
1. Premere su un lato del trasparente del ripetitorelaterale per rilasciare la tensione elastica e quindi
tirarlo verso l'esterno.
2. Scollegare la lampada dal connettore cablaggio e quindi collegare la lampada di ricambio. (fig. 156)
3. Inserire il gancio destro del ripetitore laterale nel- l'elemento in lamiera (notare l'orientamento cor-
retto delle scritte sui trasparenti).
4. Ruotare il ripetitore laterale in posizione fino all'in- serimento del lato sinistro (si udirà un leggero
scatto). INDICATORE DI DIREZIONE POSTERIORE
E LUCE RETROMARCIA
Le luci di posizione posteriori sono composte da due
pezzi. Le luci di posizione/di arresto posteriori e le luci
degli indicatori di direzione posteriori si trovano nei
pannelli di carrozzeria nell'angolo posteriore. Le luci di
posizione posteriori e di retromarcia sono ubicate sul
portellone.
Sostituzione indicatore di direzione
posteriore
1. Aprire il portellone.
2. Rimuovere i due elementi di fissaggio dalla parte
interna dell'alloggiamento luce di posizione poste-
riore. (fig. 157)
3. Prestando attenzione, inserire con una mano una spatola da carrozziere (uno strumento in plastica a
lama piatta) tra il pannello di carrozzeria e il lato(fig. 156) Distacco della lampadina del ripetitore laterale
(fig. 157)
228
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISOIN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

esterno dell'alloggiamento luce di posizione poste-
riore, e con l'altra mano afferrare il lato interno
dell'alloggiamento luce di posizione posteriore. Aiu-
tandosi con la spatola e premendo contemporane-
amente con le mani, sganciare l'alloggiamento luce
di posizione posteriore dal veicolo.
4. Ruotare il connettore elettrico della lampada di
1∕4
di giro in senso antiorario e staccarlo dall'alloggia-
mento luce di posizione posteriore.
5. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
6. Montare il complessivo lampada e connettore nel- l'alloggiamento luce di posizione posteriore e ruo-
tare il connettore di
1∕4di giro in senso orario per
bloccarlo in sede.
7. Rimontare l'alloggiamento luce di posizione poste- riore e i relativi elementi di fissaggio.

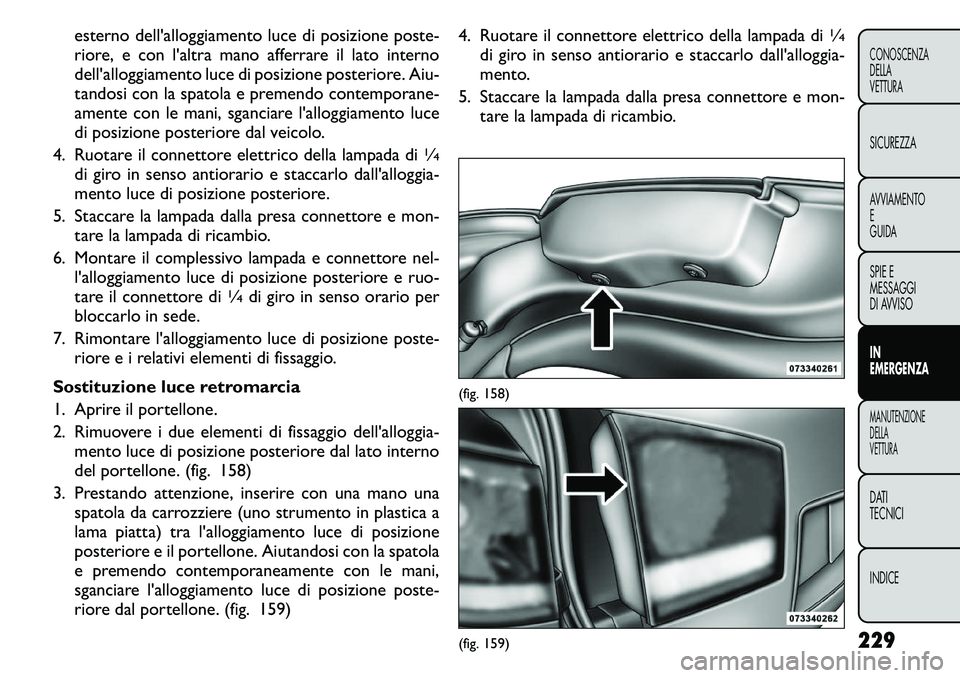

Sostituzione luce retromarcia
1. Aprire il portellone.
2. Rimuovere i due elementi di fissaggio dell'alloggia- mento luce di posizione posteriore dal lato interno
del portellone. (fig. 158)
3. Prestando attenzione, inserire con una mano una spatola da carrozziere (uno strumento in plastica a
lama piatta) tra l'alloggiamento luce di posizione
posteriore e il portellone. Aiutandosi con la spatola
e premendo contemporaneamente con le mani,
sganciare l'alloggiamento luce di posizione poste-
riore dal portellone. (fig. 159) 4. Ruotare il connettore elettrico della lampada di
1∕4
di giro in senso antiorario e staccarlo dall'alloggia-
mento.
5. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
(fig. 158)(fig. 159) 229
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTOE
GUIDASPIE E
MESSAGGI
DI AVVISOIN EMERGENZAMANUTENZIONE DELLAVETTURADATITECNICI INDICE

6. Montare il complessivo lampada e connettore nel-l'alloggiamento e ruotare il connettore di
1∕4di giro
in senso orario per bloccarlo in sede.
7. Rimontare l'alloggiamento luce di posizione poste- riore e i relativi elementi di fissaggio.

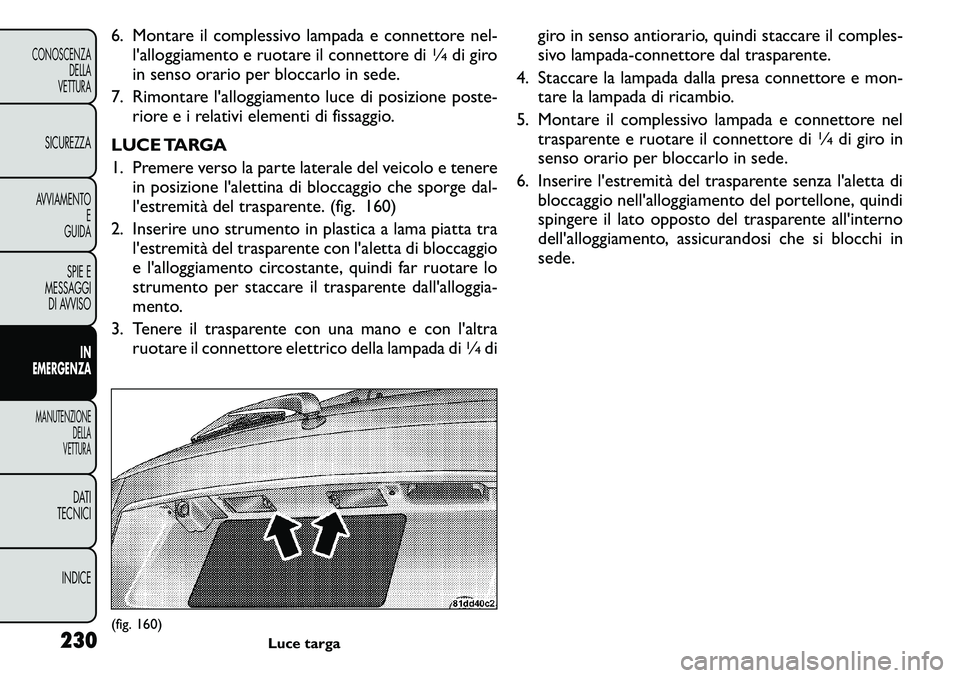

LUCE TARGA
1. Premere verso la parte laterale del veicolo e tenere in posizione l'alettina di bloccaggio che sporge dal-
l'estremità del trasparente. (fig. 160)
2. Inserire uno strumento in plastica a lama piatta tra l'estremità del trasparente con l'aletta di bloccaggio
e l'alloggiamento circostante, quindi far ruotare lo
strumento per staccare il trasparente dall'alloggia-
mento.
3. Tenere il trasparente con una mano e con l'altra ruotare il connettore elettrico della lampada di1∕4di giro in senso antiorario, quindi staccare il comples-
sivo lampada-connettore dal trasparente.
4. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
5. Montare il complessivo lampada e connettore nel trasparente e ruotare il connettore di
1∕4di giro in
senso orario per bloccarlo in sede.
6. Inserire l'estremità del trasparente senza l'aletta di bloccaggio nell'alloggiamento del portellone, quindi
spingere il lato opposto del trasparente all'interno
dell'alloggiamento, assicurandosi che si blocchi in
sede.
(fig. 160) Luce targa
230
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISOIN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

FUSIBILI
FUSIBILI NELL'ABITACOLO
Il pannello fusibili nell'abitacolo si trova sul lato passeg-
gero, sotto la plancia portastrumenti.Cavità Fusibile a
cartuccia Minifusi-
bile Descrizione
F100 30 A rosa Invertitore 110V c.a. -
Se in dotazione
F101 10 A rosso Illuminazione interna
F102 20 A giallo Accendisigari nella plancia
portastrumenti/presa
di alimentazione
posteriore sx
F103 20 A giallo Presa di alimentazione
nel vano
portaoggetti/presa di
alimentazione nella
parte posteriore dellaconsole
F105 20 A giallo Sedili riscaldati - Se in
dotazione
F106 20 A giallo Presa di corrente
posteriore
F107 10 A rosso Telecamera posteriore
- Se in dotazione
F108 15 A blu Plancia portastrumenti
F109 10 A rosso Comando climatizzazione/
climatizzatore (HVAC)
Cavità
Fusibile a
cartuccia Minifusi-
bile Descrizione
F110 10 A rosso Centralina sistemi di
ritenuta
F112 10 A rosso Scorta
F114 20 A giallo Ventola/motorino
climatizzatore
posteriore
F115 20 A giallo Motorino tergilunotto
F116 30 A rosa Lunotto termico (EBL)
F117 10 A rosso Specchi esterni termici
F118 10 A rosso Centralina sistemi di
ritenuta
F119 10 A rosso Modulo di comando
del piantone sterzo
F120 10 A rosso Trazione integrale - Se
in dotazione
F121 15 A blu Gruppo di accensione
wireless
F122 25 A
naturale Modulo porta latoguida
F123 25 A
naturale Modulo porta lato
passeggero
F124 10 A rosso Specchi
F125 10 A rosso Modulo di comando
del piantone sterzo
F126 10 A rosso Amplificatore audio
F127 20 A giallo Gancio di traino – Se
in dotazione
231
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTOE
GUIDASPIE E
MESSAGGI
DI AVVISOIN EMERGENZAMANUTENZIONE DELLAVETTURADATITECNICI INDICE

CavitàFusibile a
cartuccia Minifusi-
bile Descrizione
F128 15 A blu Autoradio
F129 15 A blu DVD/video - Se in
dotazione
F130 15 A blu Comandoclimatizzazione/plancia
portastrumenti
F131 10 A rosso Assistenza
passeggero/sistema di
comunicazione
vivavoce - Se in
dotazione
F132 10 A rosso Modulo pressione di
gonfiaggio pneumatici
F133 10 A rosso Scorta

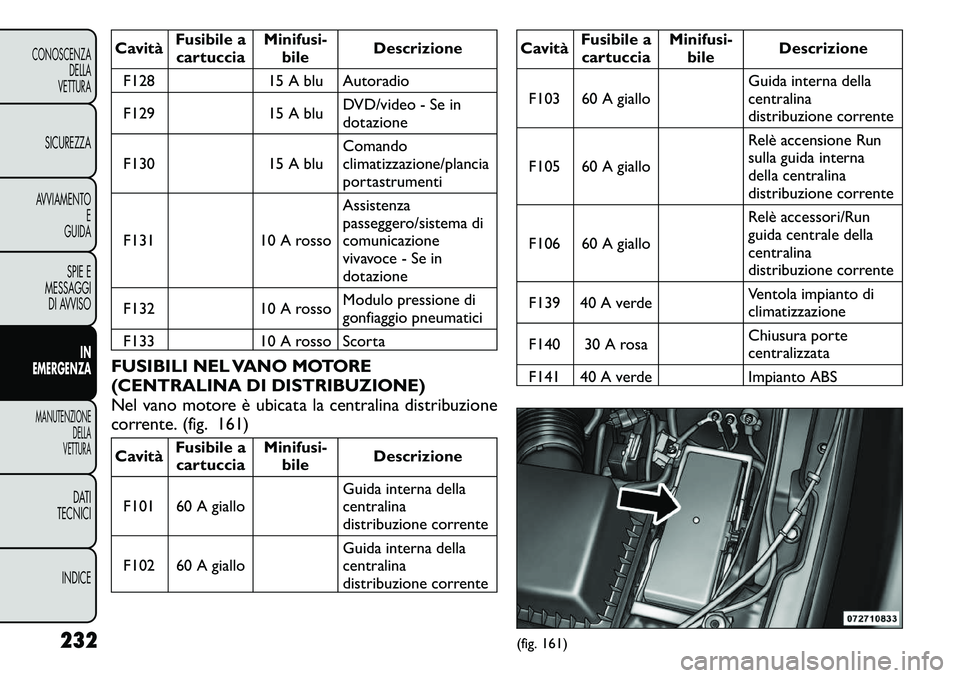

FUSIBILI NEL VANO MOTORE
(CENTRALINA DI DISTRIBUZIONE)
Nel vano motore è ubicata la centralina distribuzione
corrente. (fig. 161)Cavità Fusibile a
cartuccia Minifusi-
bile Descrizione
F101 60 A giallo Guida interna della centralina
distribuzione corrente
F102 60 A giallo Guida interna dellacentralina
distribuzione corrente
Cavità
Fusibile a
cartuccia Minifusi-
bile Descrizione
F103 60 A giallo Guida interna della centralina
distribuzione corrente
F105 60 A giallo Relè accensione Run
sulla guida interna
della centralina
distribuzione corrente
F106 60 A giallo Relè accessori/Run
guida centrale dellacentralina
distribuzione corrente
F139 40 A verde Ventola impianto diclimatizzazione
F140 30 A rosa Chiusura porte
centralizzata
F141 40 A verde Impianto ABS(fig. 161)
232
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISOIN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

CavitàFusibile a
cartuccia Minifusi-
bile Descrizione

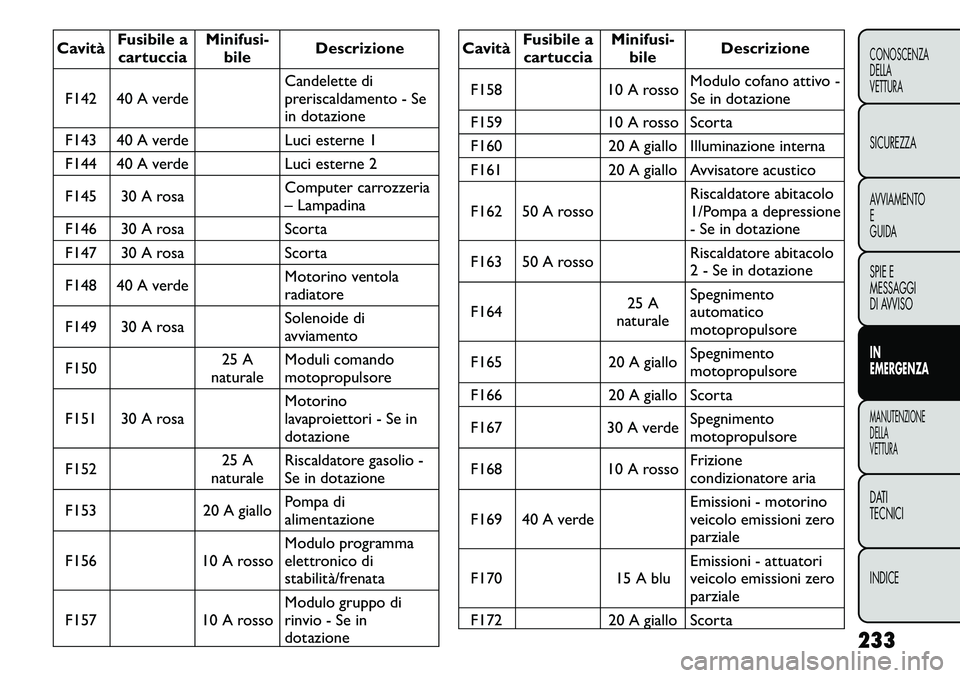

F142 40 A verde Candelette di
preriscaldamento - Se
in dotazione
F143 40 A verde Luci esterne 1
F144 40 A verde Luci esterne 2
F145 30 A rosa Computer carrozzeria
– Lampadina
F146 30 A rosa Scorta
F147 30 A rosa Scorta
F148 40 A verde Motorino ventola
radiatore
F149 30 A rosa Solenoide di
avviamento
F150 25 A
naturale Moduli comando
motopropulsore
F151 30 A rosa Motorino
lavaproiettori - Se in
dotazione
F152 25 A
naturale Riscaldatore gasolio -
Se in dotazione
F153 20 A giallo Pompa di
alimentazione
F156 10 A rosso Modulo programma
elettronico di
stabilità/frenata
F157 10 A rosso Modulo gruppo di
rinvio - Se in
dotazione
Cavità
Fusibile a
cartuccia Minifusi-
bile Descrizione
F158 10 A rosso Modulo cofano attivo -
Se in dotazione
F159 10 A rosso Scorta
F160 20 A giallo Illuminazione interna
F161 20 A giallo Avvisatore acustico
F162 50 A rosso Riscaldatore abitacolo
1/Pompa a depressione
- Se in dotazione
F163 50 A rosso Riscaldatore abitacolo
2 - Se in dotazione
F164 25 A
naturale Spegnimento
automatico
motopropulsore
F165 20 A giallo Spegnimento
motopropulsore
F166 20 A giallo Scorta
F167 30 A verde Spegnimento
motopropulsore
F168 10 A rosso Frizione
condizionatore aria
F169 40 A verde Emissioni - motorino
veicolo emissioni zeroparziale
F170 15 A blu Emissioni - attuatori
veicolo emissioni zeroparziale
F172 20 A giallo Scorta 233
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTOE
GUIDASPIE E
MESSAGGI
DI AVVISOIN EMERGENZAMANUTENZIONE DELLAVETTURADATITECNICI INDICE
