2011 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

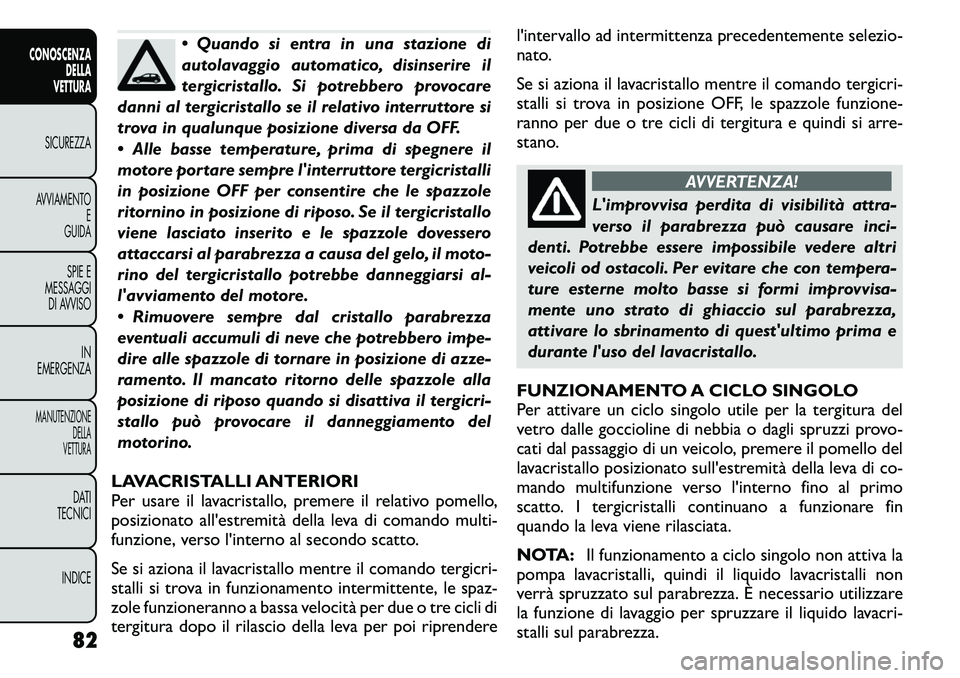

 Quando si entra in una stazione di
autolavaggio automatico, disinserire il
tergicristallo. Si potrebbero provocare
danni al tergicristallo se il relativo interruttore si
trova in qualunque posizione diversa da OFF.
 Alle basse temperature, prima di spegnere il
motore portare sempre l'interruttore tergicristalli
in posizione OFF per consentire che le spazzole
ritornino in posizione di riposo. Se il tergicristallo
viene lasciato inserito e le spazzole dovessero
attaccarsi al parabrezza a causa del gelo, il moto-
rino del tergicristallo potrebbe danneggiarsi al-
l'avviamento del motore.
 Rimuovere sempre dal cristallo parabrezza
eventuali accumuli di neve che potrebbero impe-
dire alle spazzole di tornare in posizione di azze-
ramento. Il mancato ritorno delle spazzole alla
posizione di riposo quando si disattiva il tergicri-
stallo può provocare il danneggiamento del
motorino.
LAVACRISTALLI ANTERIORI
Per usare il lavacristallo, premere il relativo pomello,
posizionato all'estremità della leva di comando multi-
funzione, verso l'interno al secondo scatto.
Se si aziona il lavacristallo mentre il comando tergicri-
stalli si trova in funzionamento intermittente, le spaz-
zole funzioneranno a bassa velocità per due o tre cicli di
tergitura dopo il rilascio della leva per poi riprendere l'intervallo ad intermittenza precedentemente selezio-
nato.
Se si aziona il lavacristallo mentre il comando tergicri-
stalli si trova in posizione OFF, le spazzole funzione-
ranno per due o tre cicli di tergitura e quindi si arre-
stano.
AVVERTENZA!
L'improvvisa perdita di visibilità attra-
verso il parabrezza può causare inci-
denti. Potrebbe essere impossibile vedere altri
veicoli od ostacoli. Per evitare che con tempera-
ture esterne molto basse si formi improvvisa-
mente uno strato di ghiaccio sul parabrezza,
attivare lo sbrinamento di quest'ultimo prima e
durante l'uso del lavacristallo.
FUNZIONAMENTO A CICLO SINGOLO
Per attivare un ciclo singolo utile per la tergitura del
vetro dalle goccioline di nebbia o dagli spruzzi provo-
cati dal passaggio di un veicolo, premere il pomello del
lavacristallo posizionato sull'estremità della leva di co-
mando multifunzione verso l'interno fino al primo
scatto. I tergicristalli continuano a funzionare fin
quando la leva viene rilasciata.
NOTA: Il funzionamento a ciclo singolo non attiva la
pompa lavacristalli, quindi il liquido lavacristalli non
verrà spruzzato sul parabrezza. È necessario utilizzare
la funzione di lavaggio per spruzzare il liquido lavacri-
stalli sul parabrezza.
82
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

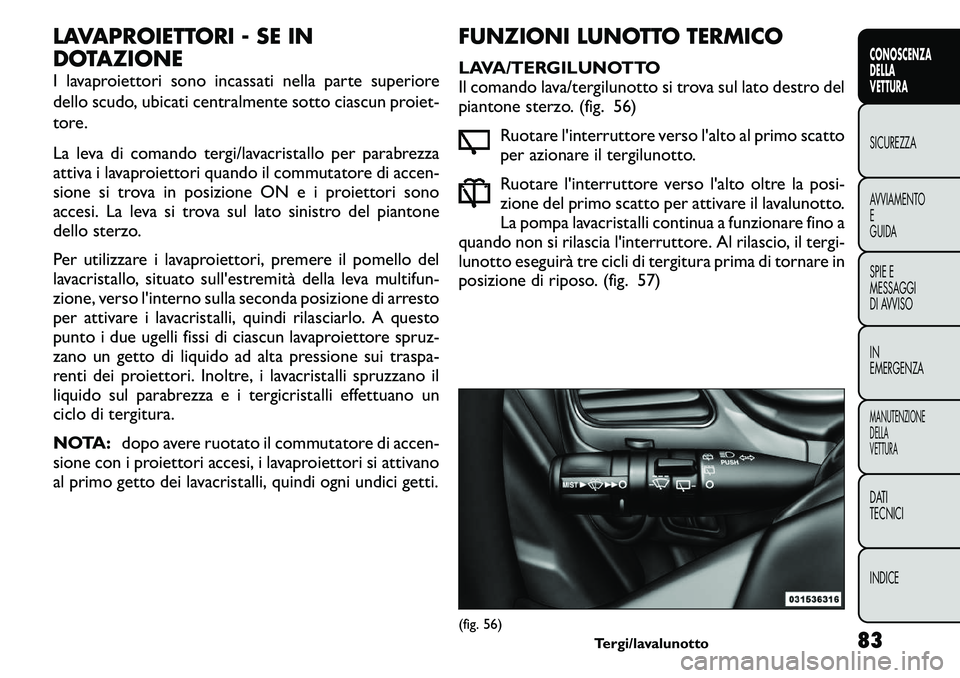

LAVAPROIETTORI - SE IN
DOTAZIONE
I lavaproiettori sono incassati nella parte superiore
dello scudo, ubicati centralmente sotto ciascun proiet-
tore.
La leva di comando tergi/lavacristallo per parabrezza
attiva i lavaproiettori quando il commutatore di accen-
sione si trova in posizione ON e i proiettori sono
accesi. La leva si trova sul lato sinistro del piantone
dello sterzo.
Per utilizzare i lavaproiettori, premere il pomello del
lavacristallo, situato sull'estremità della leva multifun-
zione, verso l'interno sulla seconda posizione di arresto
per attivare i lavacristalli, quindi rilasciarlo. A questo
punto i due ugelli fissi di ciascun lavaproiettore spruz-
zano un getto di liquido ad alta pressione sui traspa-
renti dei proiettori. Inoltre, i lavacristalli spruzzano il
liquido sul parabrezza e i tergicristalli effettuano un
ciclo di tergitura.
NOTA:dopo avere ruotato il commutatore di accen-
sione con i proiettori accesi, i lavaproiettori si attivano
al primo getto dei lavacristalli, quindi ogni undici getti. FUNZIONI LUNOTTO TERMICO
LAVA/TERGILUNOTTO
Il comando lava/tergilunotto si trova sul lato destro del
piantone sterzo. (fig. 56)
Ruotare l'interruttore verso l'alto al primo scatto
per azionare il tergilunotto.
Ruotare l'interruttore verso l'alto oltre la posi-
zione del primo scatto per attivare il lavalunotto.
La pompa lavacristalli continua a funzionare fino a
quando non si rilascia l'interruttore. Al rilascio, il tergi-
lunotto eseguirà tre cicli di tergitura prima di tornare in
posizione di riposo. (fig. 57)
(fig. 56) Tergi/lavalunotto
83CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

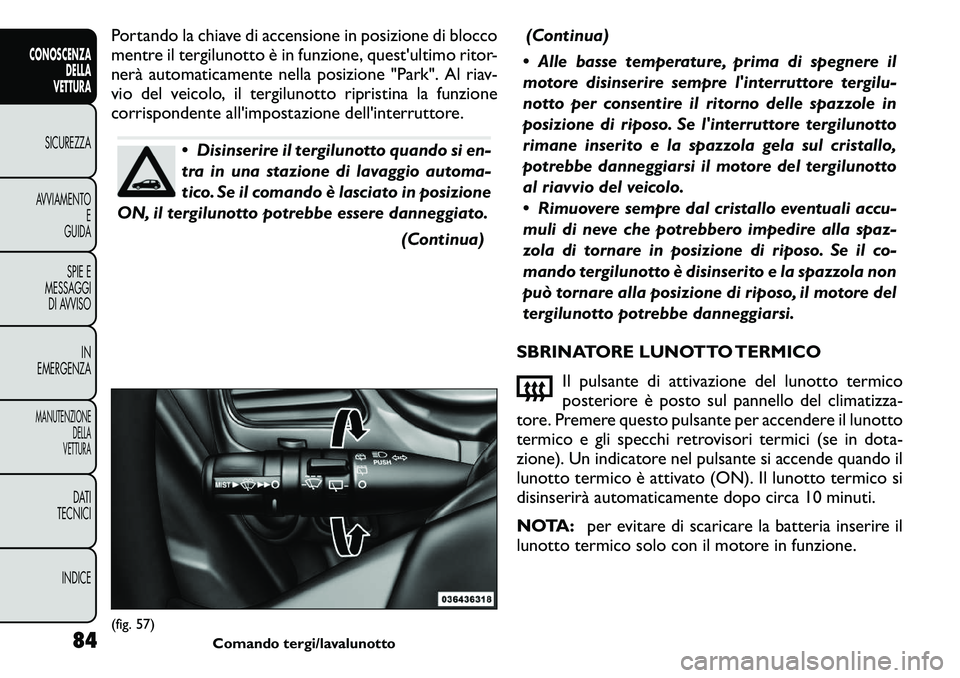

Portando la chiave di accensione in posizione di blocco
mentre il tergilunotto è in funzione, quest'ultimo ritor-
nerà automaticamente nella posizione "Park". Al riav-
vio del veicolo, il tergilunotto ripristina la funzione
corrispondente all'impostazione dell'interruttore.
 Disinserire il tergilunotto quando si en-
tra in una stazione di lavaggio automa-
tico. Se il comando è lasciato in posizione
ON, il tergilunotto potrebbe essere danneggiato.
(Continua)(Continua)
 Alle basse temperature, prima di spegnere il
motore disinserire sempre l'interruttore tergilu-
notto per consentire il ritorno delle spazzole in
posizione di riposo. Se l'interruttore tergilunotto
rimane inserito e la spazzola gela sul cristallo,
potrebbe danneggiarsi il motore del tergilunotto
al riavvio del veicolo.
 Rimuovere sempre dal cristallo eventuali accu-
muli di neve che potrebbero impedire alla spaz-
zola di tornare in posizione di riposo. Se il co-
mando tergilunotto è disinserito e la spazzola non
può tornare alla posizione di riposo, il motore del
tergilunotto potrebbe danneggiarsi.
SBRINATORE LUNOTTO TERMICO Il pulsante di attivazione del lunotto termico
posteriore è posto sul pannello del climatizza-
tore. Premere questo pulsante per accendere il lunotto
termico e gli specchi retrovisori termici (se in dota-
zione). Un indicatore nel pulsante si accende quando il
lunotto termico è attivato (ON). Il lunotto termico si
disinserirà automaticamente dopo circa 10 minuti.
NOTA: per evitare di scaricare la batteria inserire il
lunotto termico solo con il motore in funzione.
(fig. 57) Comando tergi/lavalunotto
84
CONOSCENZADELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

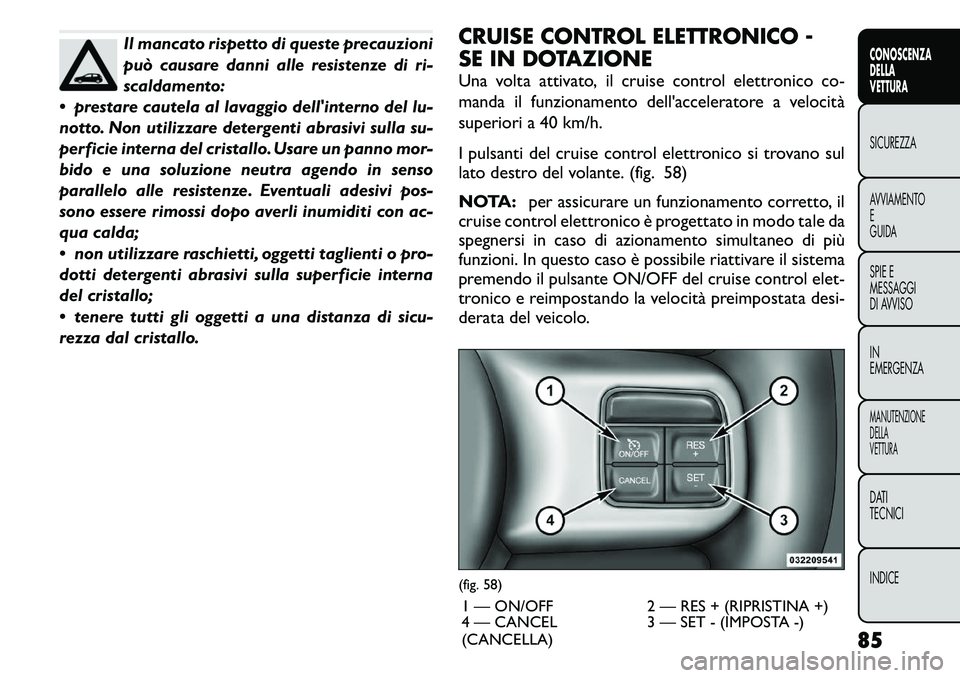

Il mancato rispetto di queste precauzioni
può causare danni alle resistenze di ri-
scaldamento:
 prestare cautela al lavaggio dell'interno del lu-
notto. Non utilizzare detergenti abrasivi sulla su-
perficie interna del cristallo. Usare un panno mor-
bido e una soluzione neutra agendo in senso
parallelo alle resistenze. Eventuali adesivi pos-
sono essere rimossi dopo averli inumiditi con ac-
qua calda;
 non utilizzare raschietti, oggetti taglienti o pro-
dotti detergenti abrasivi sulla superficie interna
del cristallo;
 tenere tutti gli oggetti a una distanza di sicu-
rezza dal cristallo. CRUISE CONTROL ELETTRONICO -
SE IN DOTAZIONE
Una volta attivato, il cruise control elettronico co-
manda il funzionamento dell'acceleratore a velocità
superiori a 40 km/h.
I pulsanti del cruise control elettronico si trovano sul
lato destro del volante. (fig. 58)
NOTA:
per assicurare un funzionamento corretto, il
cruise control elettronico è progettato in modo tale da
spegnersi in caso di azionamento simultaneo di più
funzioni. In questo caso è possibile riattivare il sistema
premendo il pulsante ON/OFF del cruise control elet-
tronico e reimpostando la velocità preimpostata desi-
derata del veicolo.
(fig. 58)
1 — ON/OFF 2 — RES + (RIPRISTINA +)
4 — CANCEL
(CANCELLA) 3 — SET - (IMPOSTA -)
85
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

ATTIVAZIONE
Premere il pulsante ON/OFF. La spia Cruise nel quadro
strumenti si accende. Per disinserire il dispositivo, pre-
mere una seconda volta il pulsante ON/OFF. La spia
Cruise si spegne. Se non viene usato, il dispositivo deve
essere sempre escluso.
AVVERTENZA!
È pericoloso lasciare inserito il cruise
control elettronico quando non viene
utilizzato.Vi è infatti il rischio di impostarlo invo-
lontariamente e di perdere il controllo del veicolo
a causa di un'imprevista eccessiva velocità. Si può
perdere controllo del veicolo. Lasciare quindi
sempre il dispositivo disinserito quando non è
utilizzato.
IMPOSTAZIONE DELLA VELOCITÀ
DESIDERATA
Inserire il cruise control elettronico. Quando il veicolo
ha raggiunto la velocità desiderata, premere il pulsante
SET - (IMPOSTA -) e rilasciarlo. Al rilascio dell'accele-
ratore il veicolo procederà alla velocità selezionata.
NOTA: prima di premere il pulsante SET (IMPOSTA),
il veicolo deve viaggiare a velocità costante su un
terreno pianeggiante.
DISATTIVAZIONE
Una leggera pressione sul pedale del freno, spingendo il
pulsante CANCEL o la normale pressione sul pedale
del freno durante il rallentamento del veicolo disatti- vano il cruise control elettronico senza cancellare la
memoria della velocità impostata. La cancellazione
della memoria della velocità prestabilita avverrà solo
premendo il pulsante ON/OFF o spegnendo il motore.
RICHIAMO VELOCITÀ
Per richiamare la velocità impostata in precedenza
premere il pulsante RES + (RIPRISTINA +) e rilasciarlo.
È possibile utilizzare questa funzione a qualsiasi velocità
superiore a 32 km/h.
VARIAZIONE IMPOSTAZIONE VELOCITÀ
Una volta impostato il cruise control elettronico, è
possibile aumentare la velocità premendo il pulsante
RES + (RIPRISTINA +). Se il pulsante viene premuto
costantemente, la velocità impostata continuerà ad
aumentare fino al rilascio del pulsante, quindi la nuova
velocità sarà mantenuta e memorizzata.
La pressione del pulsante RES + (RIPRISTINA +) una
volta, consente di aumentare l'impostazione della ve-
locità di 2 km/h. Ad ogni pressione successiva del
pulsante si ottiene un aumento di 2 km/h.
Per diminuire la velocità con il cruise control elettro-
nico inserito, premere il pulsante SET - (IMPOSTA -).
Se il pulsante rimane premuto in maniera continua nella
posizione SET - (IMPOSTA -), la velocità impostata
continuerà a diminuire fino al rilascio del pulsante. Una
volta raggiunta la velocità desiderata, rilasciare il pul-
sante e la nuova velocità verrà mantenuta e memoriz-
zata.
86
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

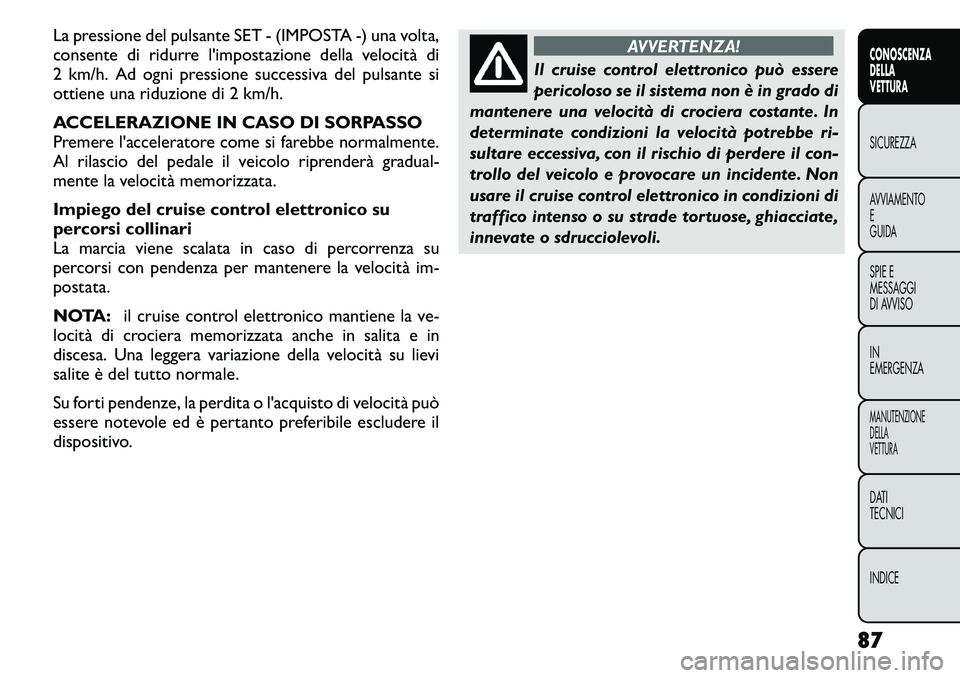

La pressione del pulsante SET - (IMPOSTA -) una volta,
consente di ridurre l'impostazione della velocità di
2 km/h. Ad ogni pressione successiva del pulsante si
ottiene una riduzione di 2 km/h.
ACCELERAZIONE IN CASO DI SORPASSO
Premere l'acceleratore come si farebbe normalmente.
Al rilascio del pedale il veicolo riprenderà gradual-
mente la velocità memorizzata.
Impiego del cruise control elettronico su
percorsi collinari
La marcia viene scalata in caso di percorrenza su
percorsi con pendenza per mantenere la velocità im-
postata.
NOTA:il cruise control elettronico mantiene la ve-
locità di crociera memorizzata anche in salita e in
discesa. Una leggera variazione della velocità su lievi
salite è del tutto normale.
Su forti pendenze, la perdita o l'acquisto di velocità può
essere notevole ed è pertanto preferibile escludere il
dispositivo.
AVVERTENZA!
Il cruise control elettronico può essere
pericoloso se il sistema non è in grado di
mantenere una velocità di crociera costante. In
determinate condizioni la velocità potrebbe ri-
sultare eccessiva, con il rischio di perdere il con-
trollo del veicolo e provocare un incidente. Non
usare il cruise control elettronico in condizioni di
traffico intenso o su strade tortuose, ghiacciate,
innevate o sdrucciolevoli.
87
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

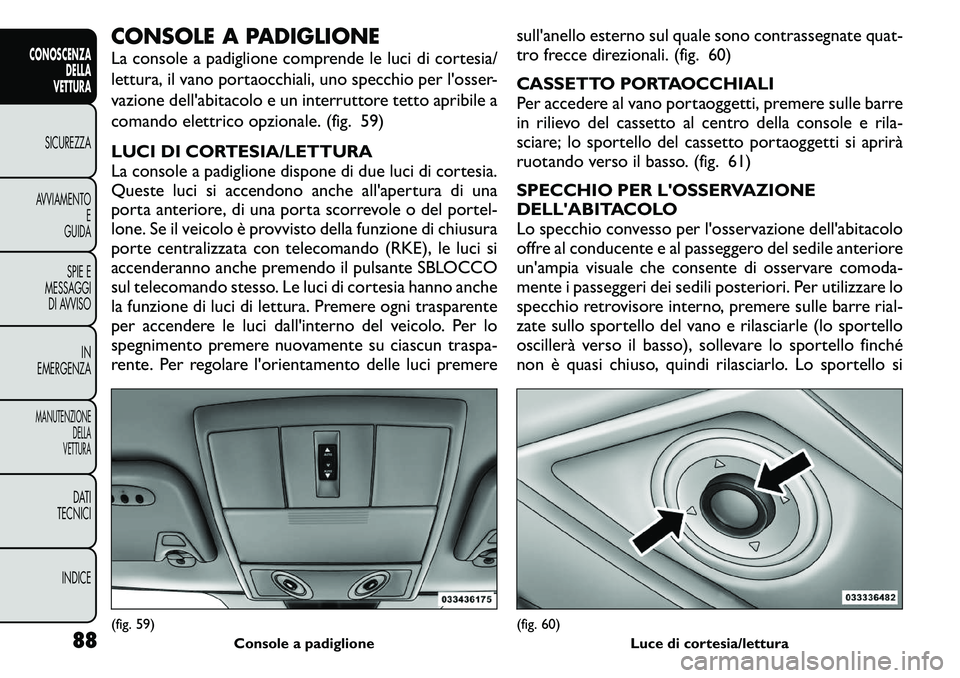

CONSOLE A PADIGLIONE
La console a padiglione comprende le luci di cortesia/
lettura, il vano portaocchiali, uno specchio per l'osser-
vazione dell'abitacolo e un interruttore tetto apribile a
comando elettrico opzionale. (fig. 59)
LUCI DI CORTESIA/LETTURA
La console a padiglione dispone di due luci di cortesia.
Queste luci si accendono anche all'apertura di una
porta anteriore, di una porta scorrevole o del portel-
lone. Se il veicolo è provvisto della funzione di chiusura
porte centralizzata con telecomando (RKE), le luci si
accenderanno anche premendo il pulsante SBLOCCO
sul telecomando stesso. Le luci di cortesia hanno anche
la funzione di luci di lettura. Premere ogni trasparente
per accendere le luci dall'interno del veicolo. Per lo
spegnimento premere nuovamente su ciascun traspa-
rente. Per regolare l'orientamento delle luci premeresull'anello esterno sul quale sono contrassegnate quat-
tro frecce direzionali. (fig. 60)
CASSETTO PORTAOCCHIALI
Per accedere al vano portaoggetti, premere sulle barre
in rilievo del cassetto al centro della console e rila-
sciare; lo sportello del cassetto portaoggetti si aprirà
ruotando verso il basso. (fig. 61)
SPECCHIO PER L'OSSERVAZIONE
DELL'ABITACOLO
Lo specchio convesso per l'osservazione dell'abitacolo
offre al conducente e al passeggero del sedile anteriore
un'ampia visuale che consente di osservare comoda-
mente i passeggeri dei sedili posteriori. Per utilizzare lo
specchio retrovisore interno, premere sulle barre rial-
zate sullo sportello del vano e rilasciarle (lo sportello
oscillerà verso il basso), sollevare lo sportello finché
non è quasi chiuso, quindi rilasciarlo. Lo sportello si(fig. 59)
Console a padiglione
(fig. 60)Luce di cortesia/lettura
88
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

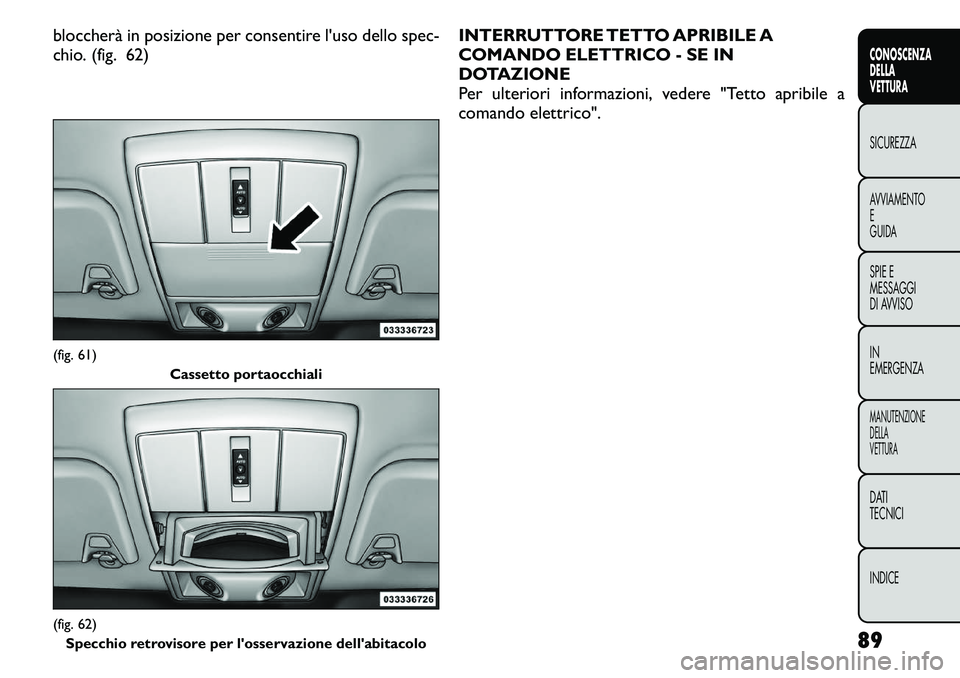

bloccherà in posizione per consentire l'uso dello spec-
chio. (fig. 62)INTERRUTTORE TETTO APRIBILE A
COMANDO ELETTRICO - SE IN
DOTAZIONE
Per ulteriori informazioni, vedere "Tetto apribile a
comando elettrico".(fig. 61)
Cassetto portaocchiali(fig. 62)Specchio retrovisore per l'osservazione dell'abitacolo 89
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE
