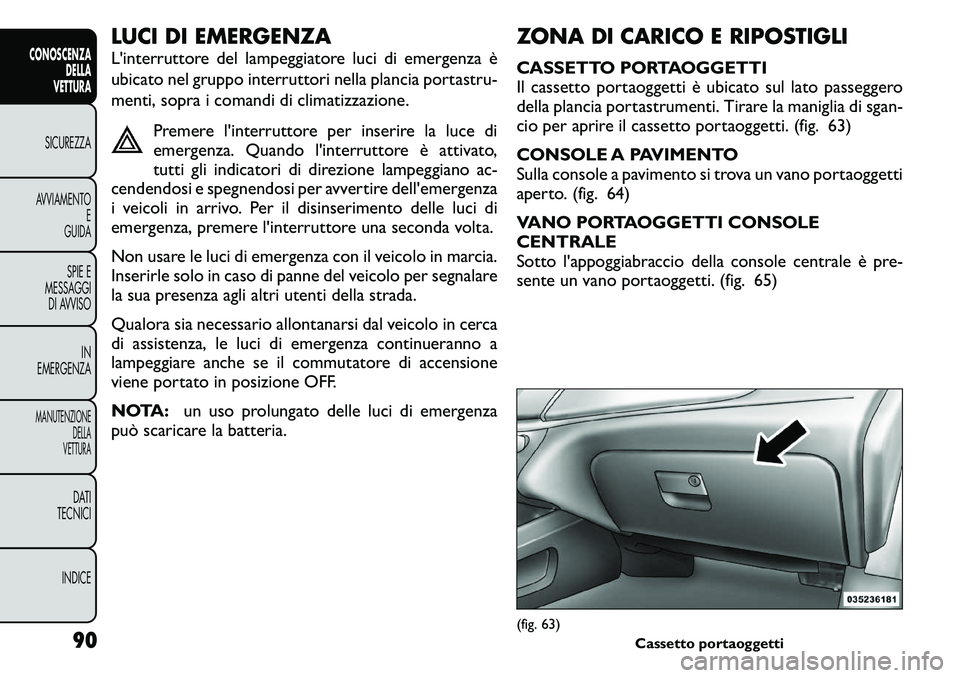

LUCI DI EMERGENZA
L'interruttore del lampeggiatore luci di emergenza è
ubicato nel gruppo interruttori nella plancia portastru-
menti, sopra i comandi di climatizzazione.Premere l'interruttore per inserire la luce di
emergenza. Quando l'interruttore è attivato,
tutti gli indicatori di direzione lampeggiano ac-
cendendosi e spegnendosi per avvertire dell'emergenza
i veicoli in arrivo. Per il disinserimento delle luci di
emergenza, premere l'interruttore una seconda volta.
Non usare le luci di emergenza con il veicolo in marcia.
Inserirle solo in caso di panne del veicolo per segnalare
la sua presenza agli altri utenti della strada.
Qualora sia necessario allontanarsi dal veicolo in cerca
di assistenza, le luci di emergenza continueranno a
lampeggiare anche se il commutatore di accensione
viene portato in posizione OFF.
NOTA: un uso prolungato delle luci di emergenza
può scaricare la batteria. ZONA DI CARICO E RIPOSTIGLI
CASSETTO PORTAOGGETTI
Il cassetto portaoggetti è ubicato sul lato passeggero
della plancia portastrumenti. Tirare la maniglia di sgan-
cio per aprire il cassetto portaoggetti. (fig. 63)
CONSOLE A PAVIMENTO
Sulla console a pavimento si trova un vano portaoggetti
aperto. (fig. 64)
VANO PORTAOGGETTI CONSOLE CENTRALE
Sotto l'appoggiabraccio della console centrale è pre-
sente un vano portaoggetti. (fig. 65)
(fig. 63)
Cassetto portaoggetti
90
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

Per aprire il vano portaoggetti, tirare verso l'alto la
maniglia di sgancio posizionata sulla parte anteriore del

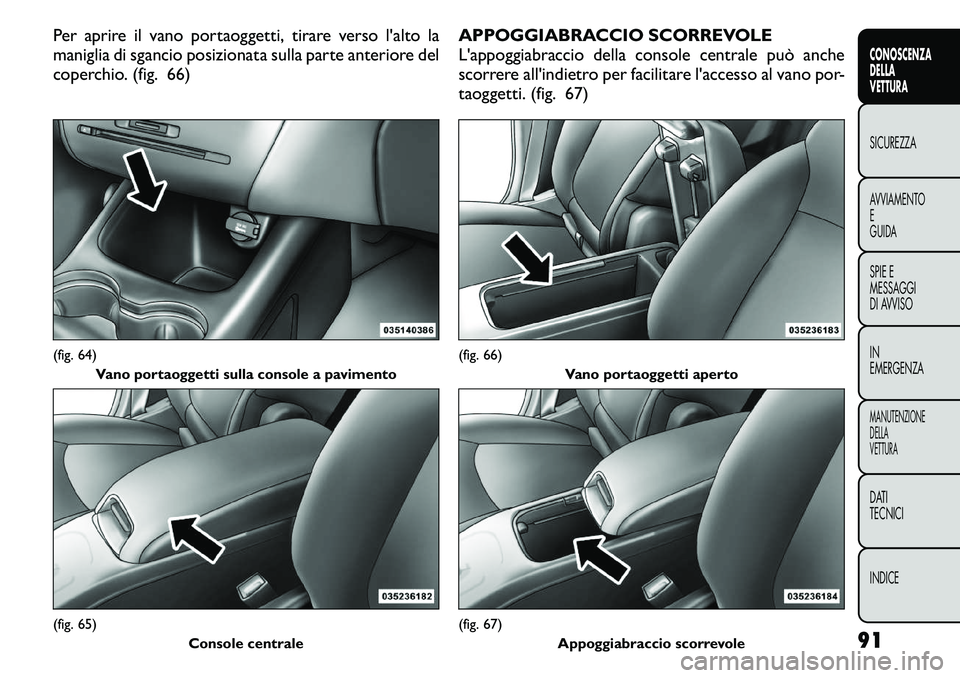

coperchio. (fig. 66)APPOGGIABRACCIO SCORREVOLE
L'appoggiabraccio della console centrale può anche
scorrere all'indietro per facilitare l'accesso al vano por-
taoggetti. (fig. 67)(fig. 64)
Vano portaoggetti sulla console a pavimento(fig. 65) Console centrale
(fig. 66)
Vano portaoggetti aperto(fig. 67)Appoggiabraccio scorrevole 91
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

AVVERTENZA!
Non utilizzare il veicolo con lo sportello
di un vano console aperto. Durante la
guida i telefoni cellulari, i riproduttori musicali e
altri dispositivi elettronici portatili devono essere
opportunamente riposti. L'uso di questi disposi-
tivi durante la guida può essere causa di incidenti
dovuti a distrazione con conseguenti lesioni dal-
l'esito anche fatale.

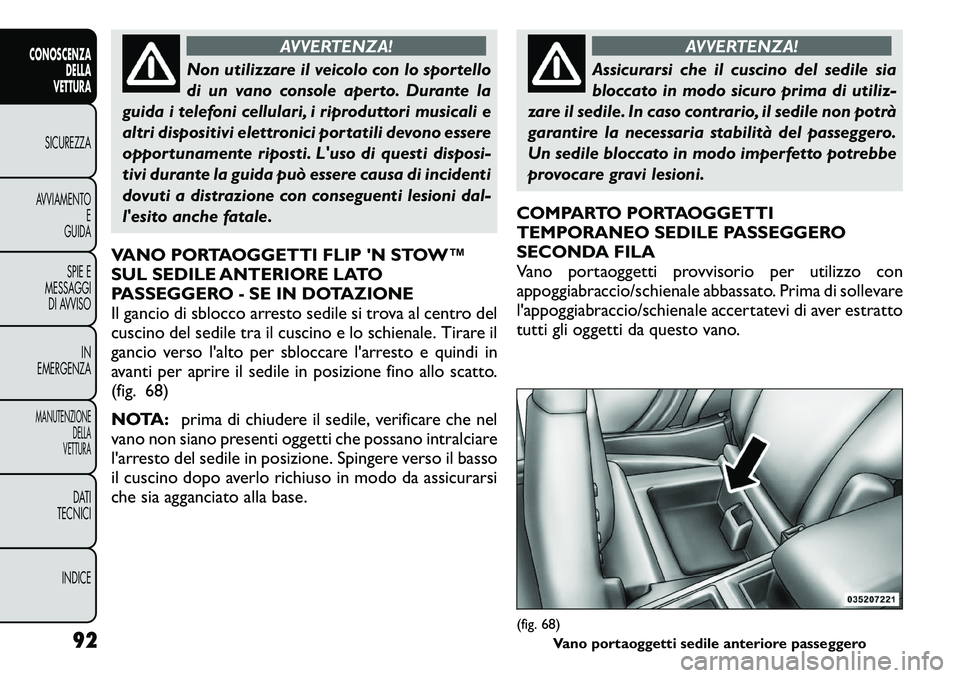

VANO PORTAOGGETTI FLIP 'N STOW™
SUL SEDILE ANTERIORE LATO
PASSEGGERO - SE IN DOTAZIONE
Il gancio di sblocco arresto sedile si trova al centro del
cuscino del sedile tra il cuscino e lo schienale. Tirare il
gancio verso l'alto per sbloccare l'arresto e quindi in
avanti per aprire il sedile in posizione fino allo scatto.
(fig. 68)
NOTA: prima di chiudere il sedile, verificare che nel
vano non siano presenti oggetti che possano intralciare
l'arresto del sedile in posizione. Spingere verso il basso
il cuscino dopo averlo richiuso in modo da assicurarsi
che sia agganciato alla base.
AVVERTENZA!
Assicurarsi che il cuscino del sedile sia
bloccato in modo sicuro prima di utiliz-
zare il sedile. In caso contrario, il sedile non potrà
garantire la necessaria stabilità del passeggero.
Un sedile bloccato in modo imperfetto potrebbe
provocare gravi lesioni.
COMPARTO PORTAOGGETTI
TEMPORANEO SEDILE PASSEGGERO
SECONDA FILA
Vano portaoggetti provvisorio per utilizzo con
appoggiabraccio/schienale abbassato. Prima di sollevare
l'appoggiabraccio/schienale accertatevi di aver estratto
tutti gli oggetti da questo vano.
(fig. 68) Vano portaoggetti sedile anteriore passeggero
92
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

VANO PORTADOCUMENTI E GANCI PER
BORSE DELLA SPESA PER I PASSEGGERI DI
SECONDA FILA - SE IN DOTAZIONE
Un vano portadocumenti e ganci per borse della spesa
sono posizionati nello schienale del sedile del condu-
cente. (fig. 69)

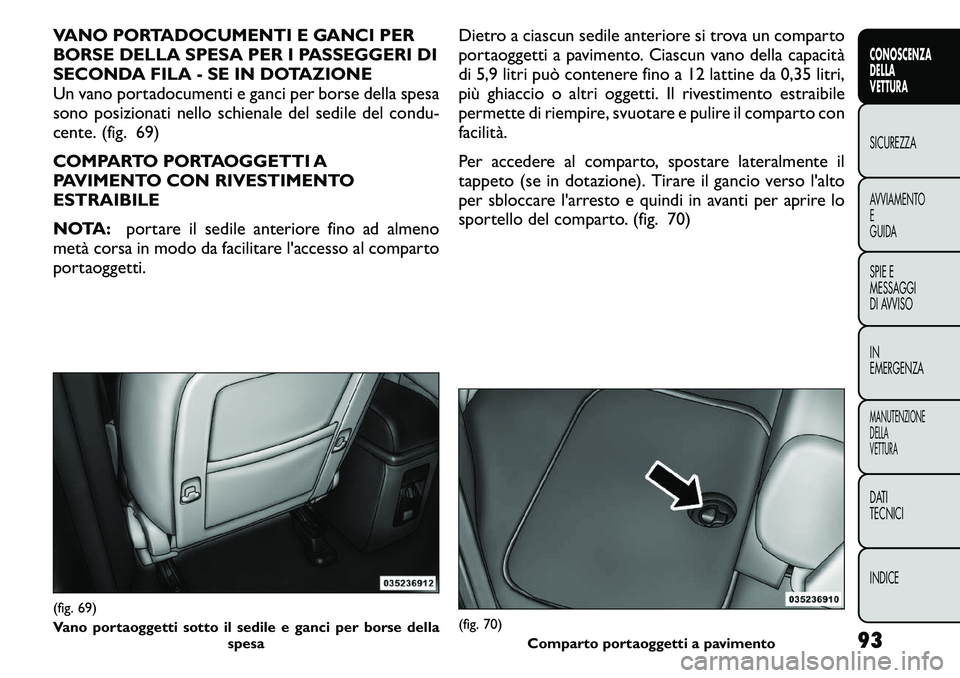

COMPARTO PORTAOGGETTI A
PAVIMENTO CON RIVESTIMENTOESTRAIBILE
NOTA:portare il sedile anteriore fino ad almeno
metà corsa in modo da facilitare l'accesso al comparto
portaoggetti. Dietro a ciascun sedile anteriore si trova un comparto
portaoggetti a pavimento. Ciascun vano della capacità
di 5,9 litri può contenere fino a 12 lattine da 0,35 litri,
più ghiaccio o altri oggetti. Il rivestimento estraibile
permette di riempire, svuotare e pulire il comparto con
facilità.
Per accedere al comparto, spostare lateralmente il
tappeto (se in dotazione). Tirare il gancio verso l'alto
per sbloccare l'arresto e quindi in avanti per aprire lo
sportello del comparto. (fig. 70)(fig. 69)
Vano portaoggetti sotto il sedile e ganci per borse della
spesa
(fig. 70)
Comparto portaoggetti a pavimento 93
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

Il rivestimento può essere rimosso per agevolare la
pulizia sollevando sulle tacche, come illustrato in figura.

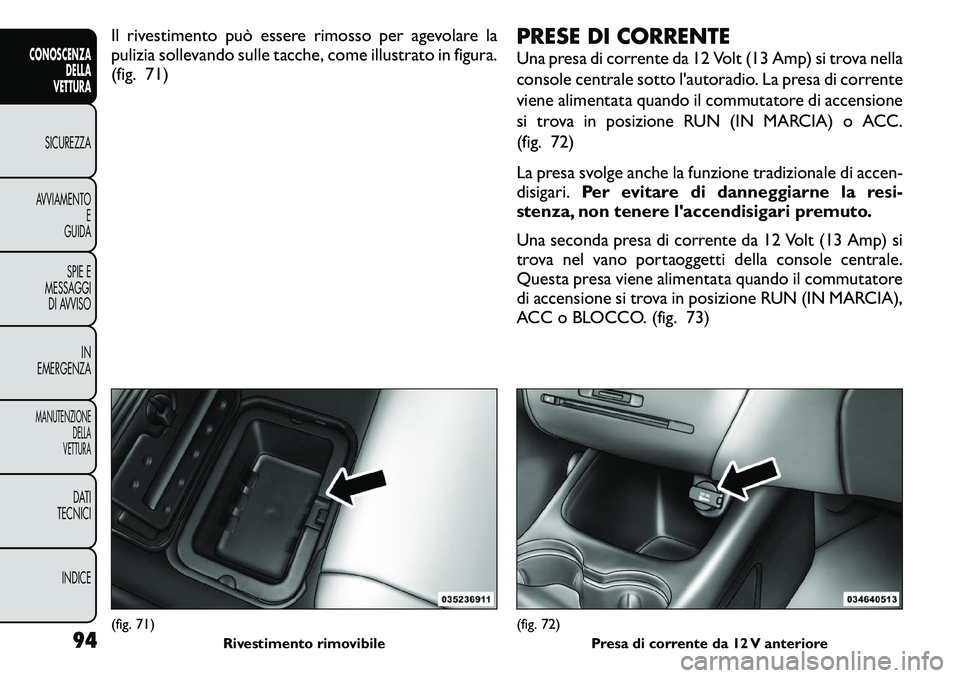

(fig. 71)PRESE DI CORRENTE
Una presa di corrente da 12 Volt (13 Amp) si trova nella
console centrale sotto l'autoradio. La presa di corrente
viene alimentata quando il commutatore di accensione
si trova in posizione RUN (IN MARCIA) o ACC.
(fig. 72)
La presa svolge anche la funzione tradizionale di accen-
disigari.
Per evitare di danneggiarne la resi-
stenza, non tenere l'accendisigari premuto.
Una seconda presa di corrente da 12 Volt (13 Amp) si
trova nel vano portaoggetti della console centrale.
Questa presa viene alimentata quando il commutatore
di accensione si trova in posizione RUN (IN MARCIA),
ACC o BLOCCO. (fig. 73)(fig. 71) Rivestimento rimovibile
(fig. 72)Presa di corrente da 12 V anteriore
94
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

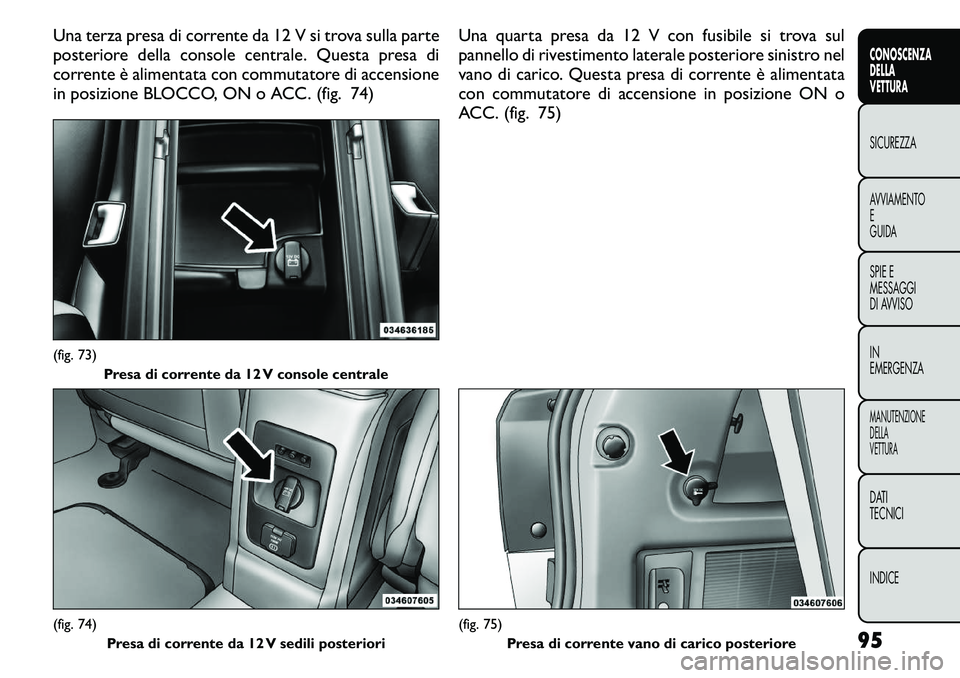

Una terza presa di corrente da 12 V si trova sulla parte
posteriore della console centrale. Questa presa di
corrente è alimentata con commutatore di accensione
in posizione BLOCCO, ON o ACC. (fig. 74)Una quarta presa da 12 V con fusibile si trova sul
pannello di rivestimento laterale posteriore sinistro nel
vano di carico. Questa presa di corrente è alimentata
con commutatore di accensione in posizione ON o
ACC. (fig. 75)(fig. 73)
Presa di corrente da 12 V console centrale(fig. 74) Presa di corrente da 12 V sedili posteriori
(fig. 75)Presa di corrente vano di carico posteriore 95
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

 Non superare la potenza massima di
160 Watt (13 A) a 12 V. Se il rapporto di
potenza di 160 Watt (13 A) viene supe-
rato, sostituire il fusibile che protegge il sistema.
 La presa sulla base della console centrale divide
il fusibile con la presa sul retro della console. L'uso
combinato non deve superare 160 W (13 A) a 12 V.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine di utilizzatori.
Non inserire altri oggetti nelle prese di corrente
per non danneggiare la presa stessa o bruciare il
fusibile. L'uso improprio delle prese di corrente
può provocare danni non coperti dalla nuova
garanzia limitata del veicolo.
(fig. 76)
AVVERTENZA!
Per evitare lesioni gravi o mortali:
 Solo i dispositivi progettati per l'uso in
questo tipo di presa devono essere inseriti in una
presa a 12 V.
 Non toccare con le mani bagnate.
 Chiudere lo sportello quando non è in uso e
mentre si guida il veicolo.
 L'errata manipolazione della presa può cau-
sare scosse elettriche e guasti.
(fig. 76) Fusibili delle prese di corrente
1 - Fusibile giallo F103 da 20 A presa di corrente vano
portaoggetti della console e presa di corrente console
posteriore
2 - Fusibile giallo F102 20 A accendisigari plancia
portastrumenti e presa di corrente vano di carico
posteriore sinistro
96
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

 Molti accessori che possono essere col-
legati alla presa assorbono corrente dalla
batteria anche se non vengono utilizzati
(per esempio telefoni cellulari, ecc .). Se lasciati
inseriti troppo a lungo potrebbero scaricare la
batteria con conseguente riduzione della durata
di quest'ultima e/o impossibilità di avviare il mo-
tore.
 Determinati accessori che assorbono molta cor-
rente (per esempio refrigeratori, aspirapolveri,
lampade, ecc .) possono provocare il deteriora-
mento della batteria ancora più rapidamente.
Usarli quindi in modo intermittente e con la mas-
sima accortezza.
 Dopo l'uso di accessori ad alto assorbimento, o
dopo lunghi periodi di inattività del veicolo (con
gli accessori lasciati collegati alla presa), usare il
veicolo per un tempo sufficientemente lungo da
consentire all'alternatore di ricaricare la batteria.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine di utilizzatori.
Non far sostenere dalla spina nessun tipo di uti-

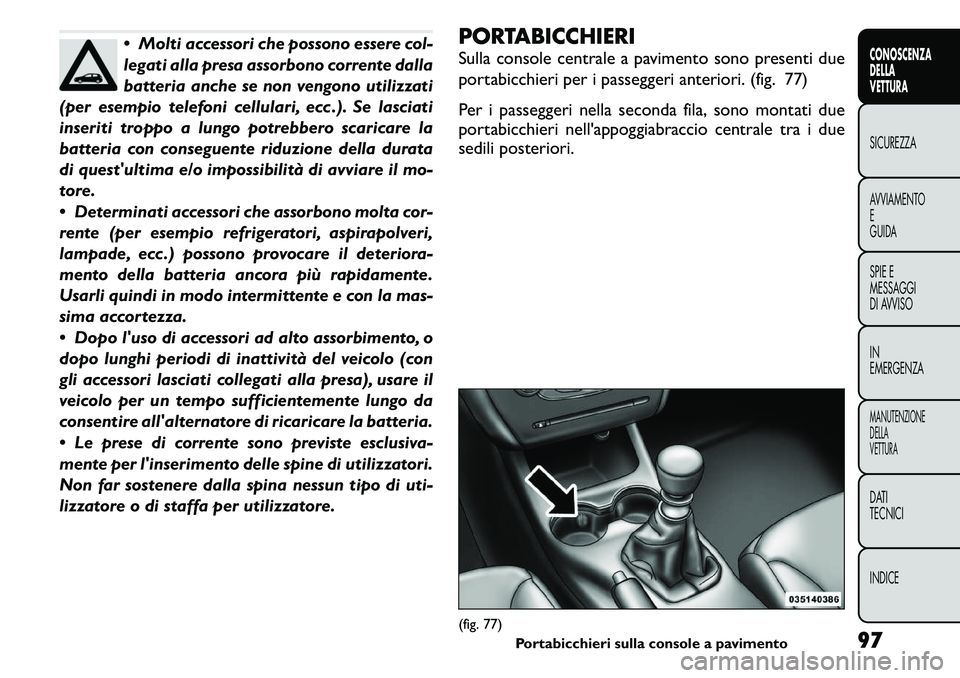

lizzatore o di staffa per utilizzatore. PORTABICCHIERI
