2011 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

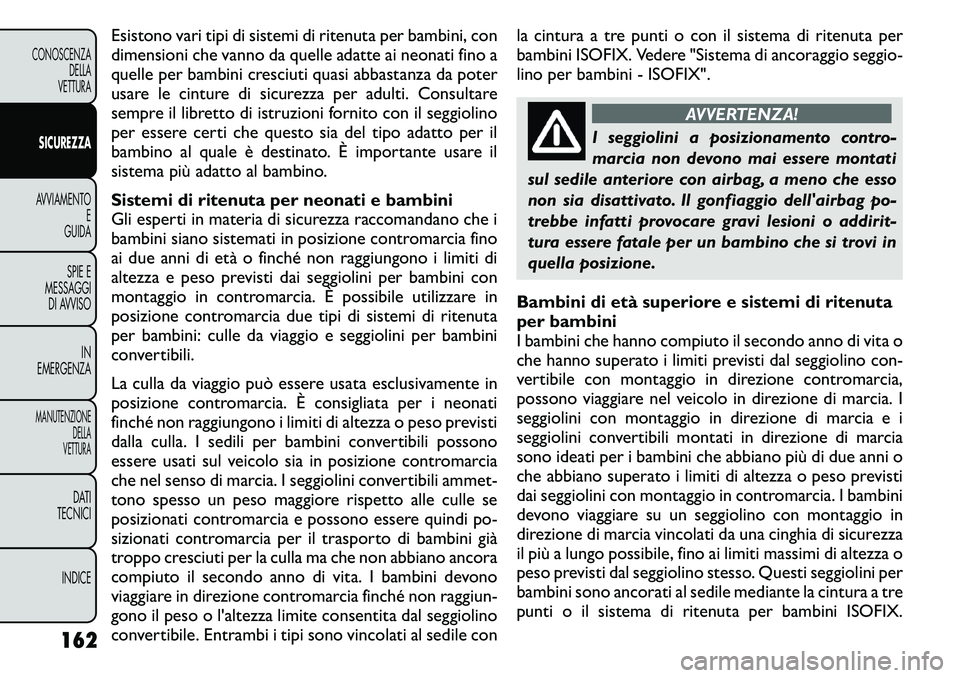

Esistono vari tipi di sistemi di ritenuta per bambini, con
dimensioni che vanno da quelle adatte ai neonati fino a
quelle per bambini cresciuti quasi abbastanza da poter
usare le cinture di sicurezza per adulti. Consultare
sempre il libretto di istruzioni fornito con il seggiolino
per essere certi che questo sia del tipo adatto per il
bambino al quale è destinato. È importante usare il
sistema più adatto al bambino.
Sistemi di ritenuta per neonati e bambini
Gli esperti in materia di sicurezza raccomandano che i
bambini siano sistemati in posizione contromarcia fino
ai due anni di età o finché non raggiungono i limiti di
altezza e peso previsti dai seggiolini per bambini con
montaggio in contromarcia. È possibile utilizzare in
posizione contromarcia due tipi di sistemi di ritenuta
per bambini: culle da viaggio e seggiolini per bambini
convertibili.
La culla da viaggio può essere usata esclusivamente in
posizione contromarcia. È consigliata per i neonati
finché non raggiungono i limiti di altezza o peso previsti
dalla culla. I sedili per bambini convertibili possono
essere usati sul veicolo sia in posizione contromarcia
che nel senso di marcia. I seggiolini convertibili ammet-
tono spesso un peso maggiore rispetto alle culle se
posizionati contromarcia e possono essere quindi po-
sizionati contromarcia per il trasporto di bambini già
troppo cresciuti per la culla ma che non abbiano ancora
compiuto il secondo anno di vita. I bambini devono
viaggiare in direzione contromarcia finché non raggiun-
gono il peso o l'altezza limite consentita dal seggiolino
convertibile. Entrambi i tipi sono vincolati al sedile conla cintura a tre punti o con il sistema di ritenuta per
bambini ISOFIX. Vedere "Sistema di ancoraggio seggio-
lino per bambini - ISOFIX".
AVVERTENZA!
I seggiolini a posizionamento contro-
marcia non devono mai essere montati
sul sedile anteriore con airbag, a meno che esso
non sia disattivato. Il gonfiaggio dell'airbag po-
trebbe infatti provocare gravi lesioni o addirit-
tura essere fatale per un bambino che si trovi in
quella posizione.
Bambini di età superiore e sistemi di ritenuta
per bambini
I bambini che hanno compiuto il secondo anno di vita o
che hanno superato i limiti previsti dal seggiolino con-
vertibile con montaggio in direzione contromarcia,
possono viaggiare nel veicolo in direzione di marcia. I
seggiolini con montaggio in direzione di marcia e i
seggiolini convertibili montati in direzione di marcia
sono ideati per i bambini che abbiano più di due anni o
che abbiano superato i limiti di altezza o peso previsti
dai seggiolini con montaggio in contromarcia. I bambini
devono viaggiare su un seggiolino con montaggio in
direzione di marcia vincolati da una cinghia di sicurezza
il più a lungo possibile, fino ai limiti massimi di altezza o
peso previsti dal seggiolino stesso. Questi seggiolini per
bambini sono ancorati al sedile mediante la cintura a tre
punti o il sistema di ritenuta per bambini ISOFIX.
162
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

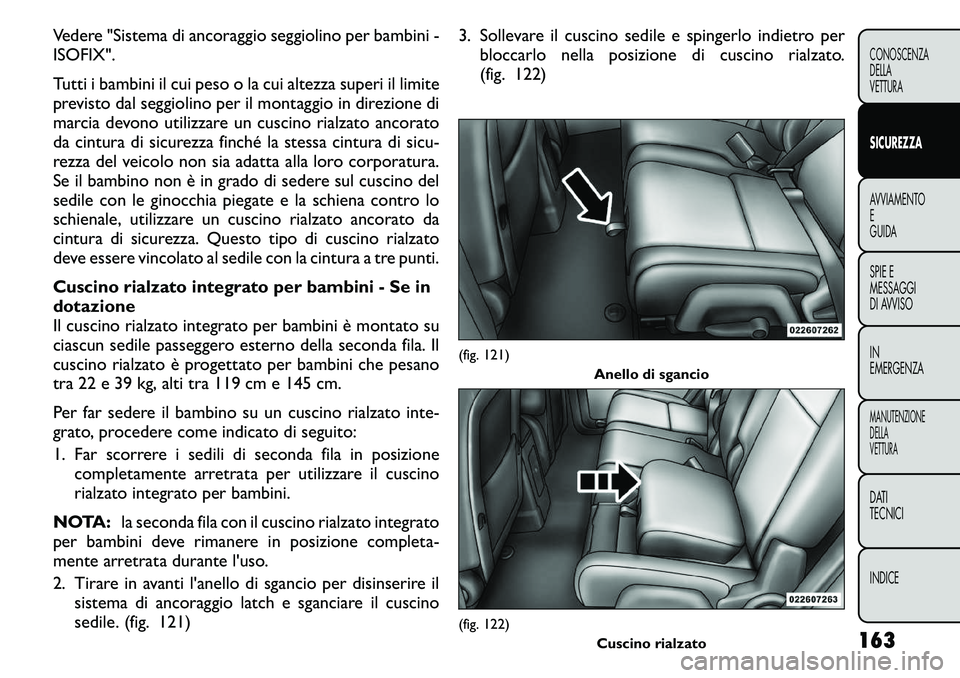

Vedere "Sistema di ancoraggio seggiolino per bambini - ISOFIX".
Tutti i bambini il cui peso o la cui altezza superi il limite
previsto dal seggiolino per il montaggio in direzione di
marcia devono utilizzare un cuscino rialzato ancorato
da cintura di sicurezza finché la stessa cintura di sicu-
rezza del veicolo non sia adatta alla loro corporatura.
Se il bambino non è in grado di sedere sul cuscino del
sedile con le ginocchia piegate e la schiena contro lo
schienale, utilizzare un cuscino rialzato ancorato da
cintura di sicurezza. Questo tipo di cuscino rialzato
deve essere vincolato al sedile con la cintura a tre punti.
Cuscino rialzato integrato per bambini - Se in dotazione
Il cuscino rialzato integrato per bambini è montato su
ciascun sedile passeggero esterno della seconda fila. Il
cuscino rialzato è progettato per bambini che pesano
tra 22 e 39 kg, alti tra 119 cm e 145 cm.
Per far sedere il bambino su un cuscino rialzato inte-
grato, procedere come indicato di seguito:
1. Far scorrere i sedili di seconda fila in posizionecompletamente arretrata per utilizzare il cuscino
rialzato integrato per bambini.
NOTA: la seconda fila con il cuscino rialzato integrato
per bambini deve rimanere in posizione completa-
mente arretrata durante l'uso.
2. Tirare in avanti l'anello di sgancio per disinserire il
sistema di ancoraggio latch e sganciare il cuscino
sedile. (fig. 121) 3. Sollevare il cuscino sedile e spingerlo indietro per
bloccarlo nella posizione di cuscino rialzato.
(fig. 122)
(fig. 121) Anello di sgancio(fig. 122) Cuscino rialzato 163
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

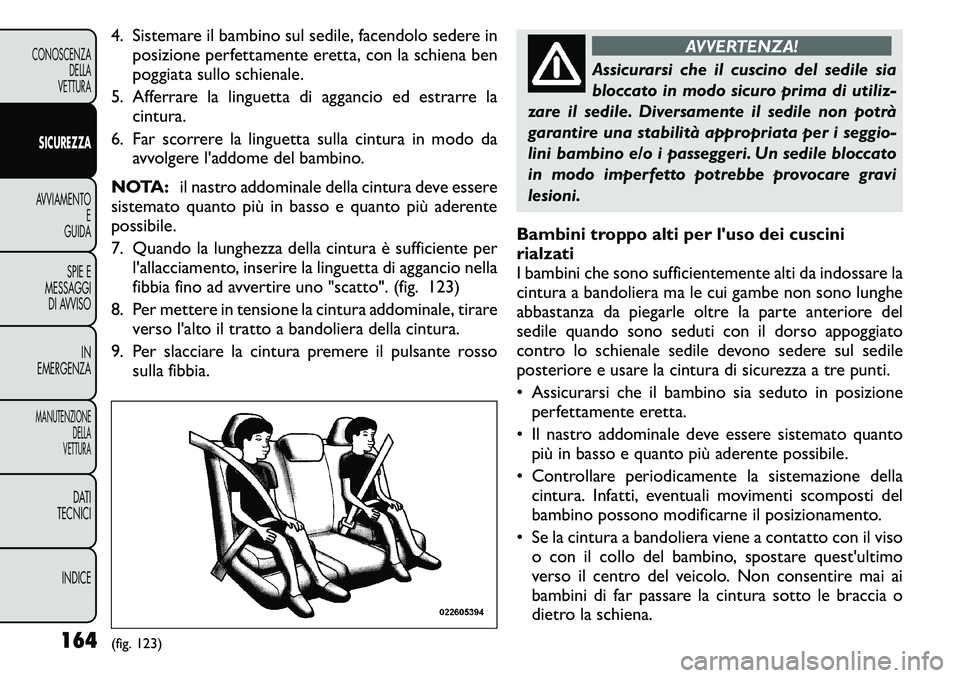

4. Sistemare il bambino sul sedile, facendolo sedere inposizione perfettamente eretta, con la schiena ben
poggiata sullo schienale.
5. Afferrare la linguetta di aggancio ed estrarre la cintura.
6. Far scorrere la linguetta sulla cintura in modo da avvolgere l'addome del bambino.
NOTA: il nastro addominale della cintura deve essere
sistemato quanto più in basso e quanto più aderente
possibile.
7. Quando la lunghezza della cintura è sufficiente per
l'allacciamento, inserire la linguetta di aggancio nella
fibbia fino ad avvertire uno "scatto". (fig. 123)
8. Per mettere in tensione la cintura addominale, tirare verso l'alto il tratto a bandoliera della cintura.
9. Per slacciare la cintura premere il pulsante rosso sulla fibbia.
AVVERTENZA!
Assicurarsi che il cuscino del sedile sia
bloccato in modo sicuro prima di utiliz-
zare il sedile. Diversamente il sedile non potrà
garantire una stabilità appropriata per i seggio-
lini bambino e/o i passeggeri. Un sedile bloccato
in modo imperfetto potrebbe provocare gravi
lesioni.
Bambini troppo alti per l'uso dei cuscini rialzati
I bambini che sono sufficientemente alti da indossare la
cintura a bandoliera ma le cui gambe non sono lunghe
abbastanza da piegarle oltre la parte anteriore del
sedile quando sono seduti con il dorso appoggiato
contro lo schienale sedile devono sedere sul sedile
posteriore e usare la cintura di sicurezza a tre punti.
• Assicurarsi che il bambino sia seduto in posizione perfettamente eretta.
• Il nastro addominale deve essere sistemato quanto più in basso e quanto più aderente possibile.
• Controllare periodicamente la sistemazione della cintura. Infatti, eventuali movimenti scomposti del
bambino possono modificarne il posizionamento.
• Se la cintura a bandoliera viene a contatto con il viso o con il collo del bambino, spostare quest'ultimo
verso il centro del veicolo. Non consentire mai ai
bambini di far passare la cintura sotto le braccia o
dietro la schiena.
(fig. 123)
164
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

AVVERTENZA!
 Un'installazione non corretta può ren-
dere inefficace il sistema di ritenuta. In
caso di incidente, infatti, il seggiolino potrebbe
allentarsi. Il bambino potrebbe subire lesioni an-
che mortali. Per l'installazione di un sistema di
ritenuta per neonato o per bambino attenersi
scrupolosamente alle istruzioni del costruttore.
 Un sistema di ritenuta per bambini del tipo a
posizionamento contromarcia dovrebbe essere
usato solo su un sedile posteriore. Se sistemato
sul sedile anteriore potrebbe essere colpito vio-
lentemente in caso di gonfiaggio di un airbag
anteriore lato passeggero, con conseguenze gravi
o addirittura fatali per il bambino.
Suggerimenti per la scelta e l'uso di un sistema
di ritenuta bambini:
• prima dell'acquisto accertarsi che sia presente l'eti- chetta attestante la sua conformità alle norme di
sicurezza vigenti. FIAT consiglia inoltre, prima dell'ac-
quisto, di verificare praticamente che il sistema pre-
scelto si adatti ai sedili del veicolo su cui sarà usato;
• il sistema di ritenuta deve essere adatto al peso e alla statura del bambino. Controllare sull'etichetta che le
dimensioni siano quelle idonee;
• attenersi scrupolosamente alle istruzioni fornite con il sistema di ritenuta. Un'installazione incorretta può
renderlo inefficace; • vincolare il bambino nel seggiolino attenendosi scru-
polosamente alle istruzioni del fabbricante.
AVVERTENZA!
Quando il sistema di ritenuta non viene
utilizzato, fissarlo con la cintura di sicu-
rezza o toglierlo dal veicolo. Non lasciarlo svinco-
lato sul veicolo. In tal modo si evita che in caso di
brusca frenata o di incidente esso possa provo-
care lesioni agli occupanti.
ISOFIX - Sistema di ancoraggio seggiolino per bambini
I sedili passeggero della seconda fila del veicolo sono
dotati del sistema di ancoraggio per ritenuta bambini
chiamato ISOFIX. Il sistema ISOFIX permette di mon-
tare sistemi di ritenuta per bambini senza adoperare le
cinture di sicurezza del veicolo, vincolando invece il
sistema di ritenuta alla struttura del veicolo tramite
ancoraggi inferiori e cinghie di sicurezza superiori.
Già adesso sono disponibili sistemi di ritenuta bambini
compatibili con il sistema ISOFIX. Tuttavia, poiché gli
ancoraggi inferiori dovranno essere introdotti entro
qualche anno, i sistemi di ritenuta bambini dotati di
attacchi per questo tipo di ancoraggi continueranno ad
essere dotati di sistemi di montaggio che fanno uso
delle cinture di sicurezza del veicolo. Per un certo
periodo sono stati utilizzati sistemi di ritenuta bambini
dotati di cinghie di sicurezza e ganci per il fissaggio agli
elementi di ancoraggio superiori. Per alcuni sistemi di
ritenuta più datati, molti produttori offrono kit di 165
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

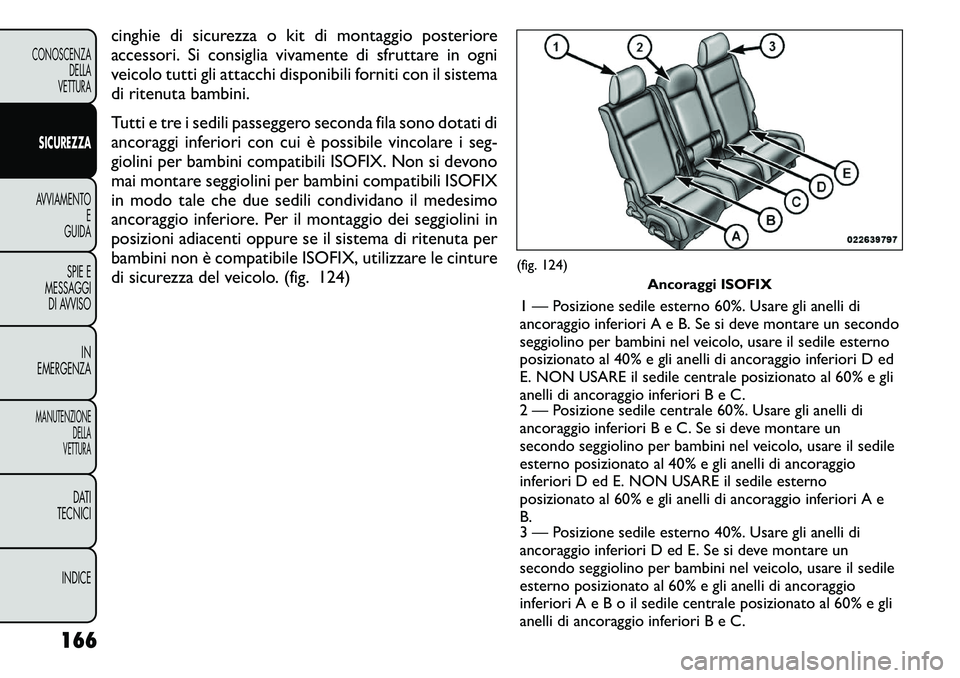

cinghie di sicurezza o kit di montaggio posteriore
accessori. Si consiglia vivamente di sfruttare in ogni
veicolo tutti gli attacchi disponibili forniti con il sistema
di ritenuta bambini.
Tutti e tre i sedili passeggero seconda fila sono dotati di
ancoraggi inferiori con cui è possibile vincolare i seg-
giolini per bambini compatibili ISOFIX. Non si devono
mai montare seggiolini per bambini compatibili ISOFIX
in modo tale che due sedili condividano il medesimo
ancoraggio inferiore. Per il montaggio dei seggiolini in
posizioni adiacenti oppure se il sistema di ritenuta per
bambini non è compatibile ISOFIX, utilizzare le cinture
di sicurezza del veicolo. (fig. 124)
(fig. 124)Ancoraggi ISOFIX
1 — Posizione sedile esterno 60%. Usare gli anelli di
ancoraggio inferiori A e B. Se si deve montare un secondo
seggiolino per bambini nel veicolo, usare il sedile esterno
posizionato al 40% e gli anelli di ancoraggio inferiori D ed
E. NON USARE il sedile centrale posizionato al 60% e gli
anelli di ancoraggio inferiori B e C.
2 — Posizione sedile centrale 60%. Usare gli anelli di
ancoraggio inferiori B e C. Se si deve montare un
secondo seggiolino per bambini nel veicolo, usare il sedile
esterno posizionato al 40% e gli anelli di ancoraggio
inferiori D ed E. NON USARE il sedile esterno
posizionato al 60% e gli anelli di ancoraggio inferiori A eB.
3 — Posizione sedile esterno 40%. Usare gli anelli di
ancoraggio inferiori D ed E. Se si deve montare un
secondo seggiolino per bambini nel veicolo, usare il sedile
esterno posizionato al 60% e gli anelli di ancoraggio
inferiori A e B o il sedile centrale posizionato al 60% e gli
anelli di ancoraggio inferiori B e C.
166
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

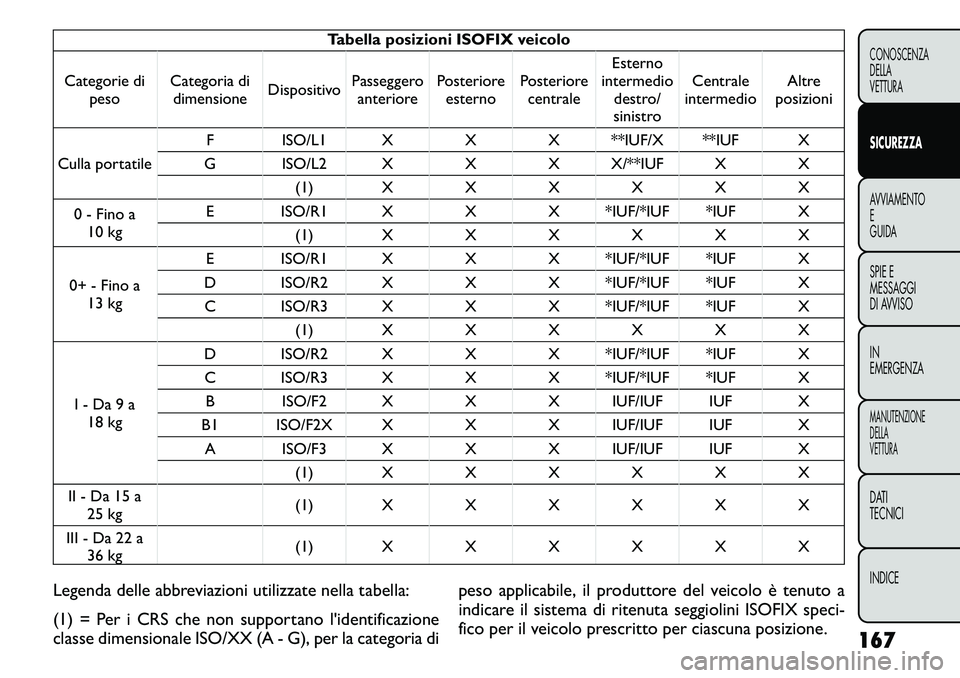

Tabella posizioni ISOFIX veicolo
Categorie di peso Categoria di
dimensione DispositivoPasseggero
anteriore Posteriore
esterno Posteriore
centrale Esterno
intermedio destro/
sinistro Centrale
intermedio Altre
posizioni
Culla portatile F ISO/L1 X X X **IUF/X **IUF X
G ISO/L2 X X X X/**IUF X X (1) X X X X X X
0 - Fino a 10 kg E ISO/R1 X X X *IUF/*IUF *IUF X
(1) X X X X X X
0+ - Fino a 13 kg E ISO/R1 X X X *IUF/*IUF *IUF X
D ISO/R2 X X X *IUF/*IUF *IUF X C ISO/R3 X X X *IUF/*IUF *IUF X (1) X X X X X X
I - Da 9 a 18 kg D ISO/R2 X X X *IUF/*IUF *IUF X
C ISO/R3 X X X *IUF/*IUF *IUF X B ISO/F2 X X X IUF/IUF IUF X
B1 ISO/F2X X X X IUF/IUF IUF X A ISO/F3 X X X IUF/IUF IUF X (1) X X X X X X
II - Da 15 a 25 kg (1) X X X X X X
III - Da 22 a 36 kg (1) X X X X X X
Legenda delle abbreviazioni utilizzate nella tabella:
(1) = Per i CRS che non supportano l'identificazione
classe dimensionale ISO/XX (A - G), per la categoria di peso applicabile, il produttore del veicolo è tenuto a
indicare il sistema di ritenuta seggiolini ISOFIX speci-
fico per il veicolo prescritto per ciascuna posizione.
167
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

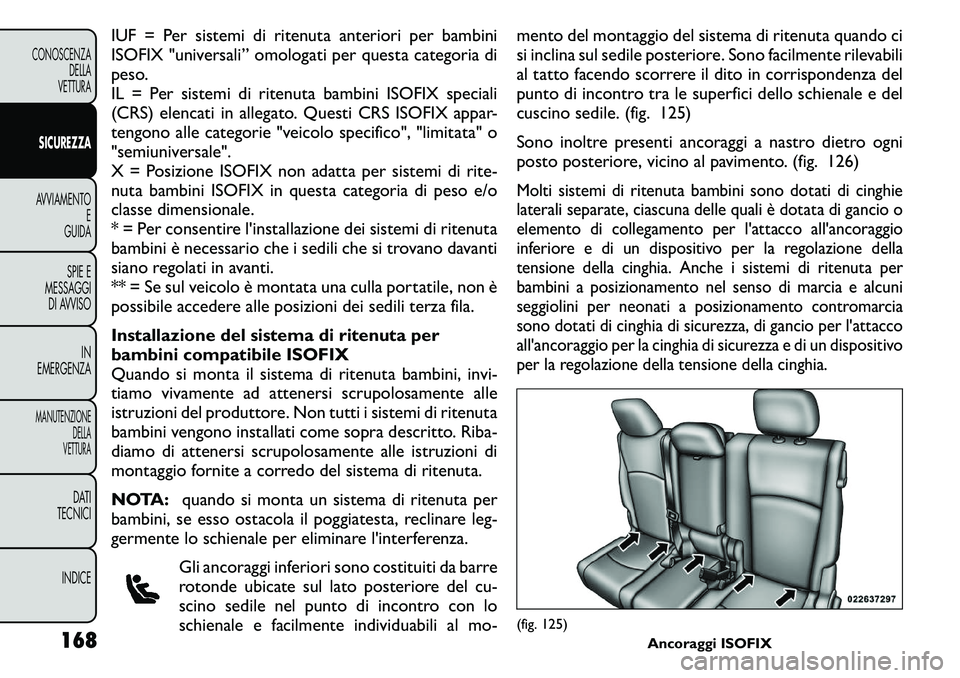

IUF = Per sistemi di ritenuta anteriori per bambini
ISOFIX "universali” omologati per questa categoria di
peso.
IL = Per sistemi di ritenuta bambini ISOFIX speciali
(CRS) elencati in allegato. Questi CRS ISOFIX appar-
tengono alle categorie "veicolo specifico", "limitata" o
"semiuniversale".
X = Posizione ISOFIX non adatta per sistemi di rite-
nuta bambini ISOFIX in questa categoria di peso e/o
classe dimensionale.
* = Per consentire l'installazione dei sistemi di ritenuta
bambini è necessario che i sedili che si trovano davanti
siano regolati in avanti.
** = Se sul veicolo è montata una culla portatile, non è
possibile accedere alle posizioni dei sedili terza fila.
Installazione del sistema di ritenuta per
bambini compatibile ISOFIX
Quando si monta il sistema di ritenuta bambini, invi-
tiamo vivamente ad attenersi scrupolosamente alle
istruzioni del produttore. Non tutti i sistemi di ritenuta
bambini vengono installati come sopra descritto. Riba-
diamo di attenersi scrupolosamente alle istruzioni di
montaggio fornite a corredo del sistema di ritenuta.
NOTA:quando si monta un sistema di ritenuta per
bambini, se esso ostacola il poggiatesta, reclinare leg-
germente lo schienale per eliminare l'interferenza.
Gli ancoraggi inferiori sono costituiti da barre
rotonde ubicate sul lato posteriore del cu-
scino sedile nel punto di incontro con lo
schienale e facilmente individuabili al mo- mento del montaggio del sistema di ritenuta quando ci
si inclina sul sedile posteriore. Sono facilmente rilevabili
al tatto facendo scorrere il dito in corrispondenza del
punto di incontro tra le superfici dello schienale e del
cuscino sedile. (fig. 125)
Sono inoltre presenti ancoraggi a nastro dietro ogni
posto posteriore, vicino al pavimento. (fig. 126)
Molti sistemi di ritenuta bambini sono dotati di cinghie
laterali separate, ciascuna delle quali è dotata di gancio o
elemento di collegamento per l'attacco all'ancoraggio
inferiore e di un dispositivo per la regolazione della
tensione della cinghia. Anche i sistemi di ritenuta per
bambini a posizionamento nel senso di marcia e alcuni
seggiolini per neonati a posizionamento contromarcia
sono dotati di cinghia di sicurezza, di gancio per l'attacco
all'ancoraggio per la cinghia di sicurezza e di un dispositivo
per la regolazione della tensione della cinghia.(fig. 125)
Ancoraggi ISOFIX
168
CONOSCENZA
DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

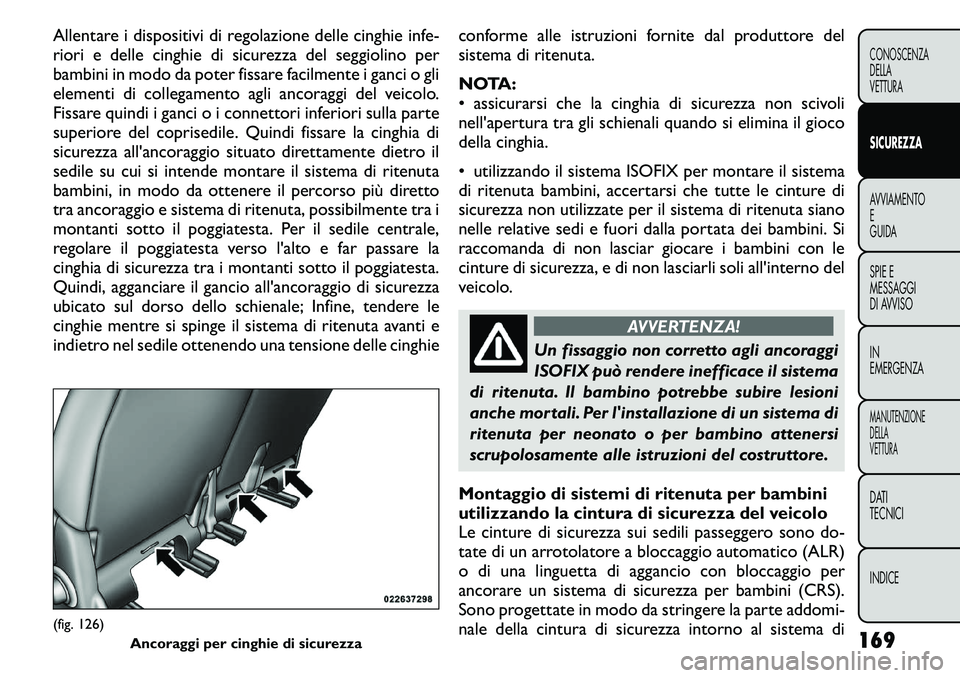

Allentare i dispositivi di regolazione delle cinghie infe-
riori e delle cinghie di sicurezza del seggiolino per
bambini in modo da poter fissare facilmente i ganci o gli
elementi di collegamento agli ancoraggi del veicolo.
Fissare quindi i ganci o i connettori inferiori sulla parte
superiore del coprisedile. Quindi fissare la cinghia di
sicurezza all'ancoraggio situato direttamente dietro il
sedile su cui si intende montare il sistema di ritenuta
bambini, in modo da ottenere il percorso più diretto
tra ancoraggio e sistema di ritenuta, possibilmente tra i
montanti sotto il poggiatesta. Per il sedile centrale,
regolare il poggiatesta verso l'alto e far passare la
cinghia di sicurezza tra i montanti sotto il poggiatesta.
Quindi, agganciare il gancio all'ancoraggio di sicurezza
ubicato sul dorso dello schienale; Infine, tendere le
cinghie mentre si spinge il sistema di ritenuta avanti e
indietro nel sedile ottenendo una tensione delle cinghieconforme alle istruzioni fornite dal produttore del
sistema di ritenuta.
NOTA:
• assicurarsi che la cinghia di sicurezza non scivoli
nell'apertura tra gli schienali quando si elimina il gioco
della cinghia.
• utilizzando il sistema ISOFIX per montare il sistema
di ritenuta bambini, accertarsi che tutte le cinture di
sicurezza non utilizzate per il sistema di ritenuta siano
nelle relative sedi e fuori dalla portata dei bambini. Si
raccomanda di non lasciar giocare i bambini con le
cinture di sicurezza, e di non lasciarli soli all'interno del
veicolo.
AVVERTENZA!
Un fissaggio non corretto agli ancoraggi
ISOFIX può rendere inefficace il sistema
di ritenuta. Il bambino potrebbe subire lesioni
anche mortali. Per l'installazione di un sistema di
ritenuta per neonato o per bambino attenersi
scrupolosamente alle istruzioni del costruttore.
Montaggio di sistemi di ritenuta per bambini
utilizzando la cintura di sicurezza del veicolo
Le cinture di sicurezza sui sedili passeggero sono do-
tate di un arrotolatore a bloccaggio automatico (ALR)
o di una linguetta di aggancio con bloccaggio per
ancorare un sistema di sicurezza per bambini (CRS).
Sono progettate in modo da stringere la parte addomi-
nale della cintura di sicurezza intorno al sistema di
(fig. 126) Ancoraggi per cinghie di sicurezza 169
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE
